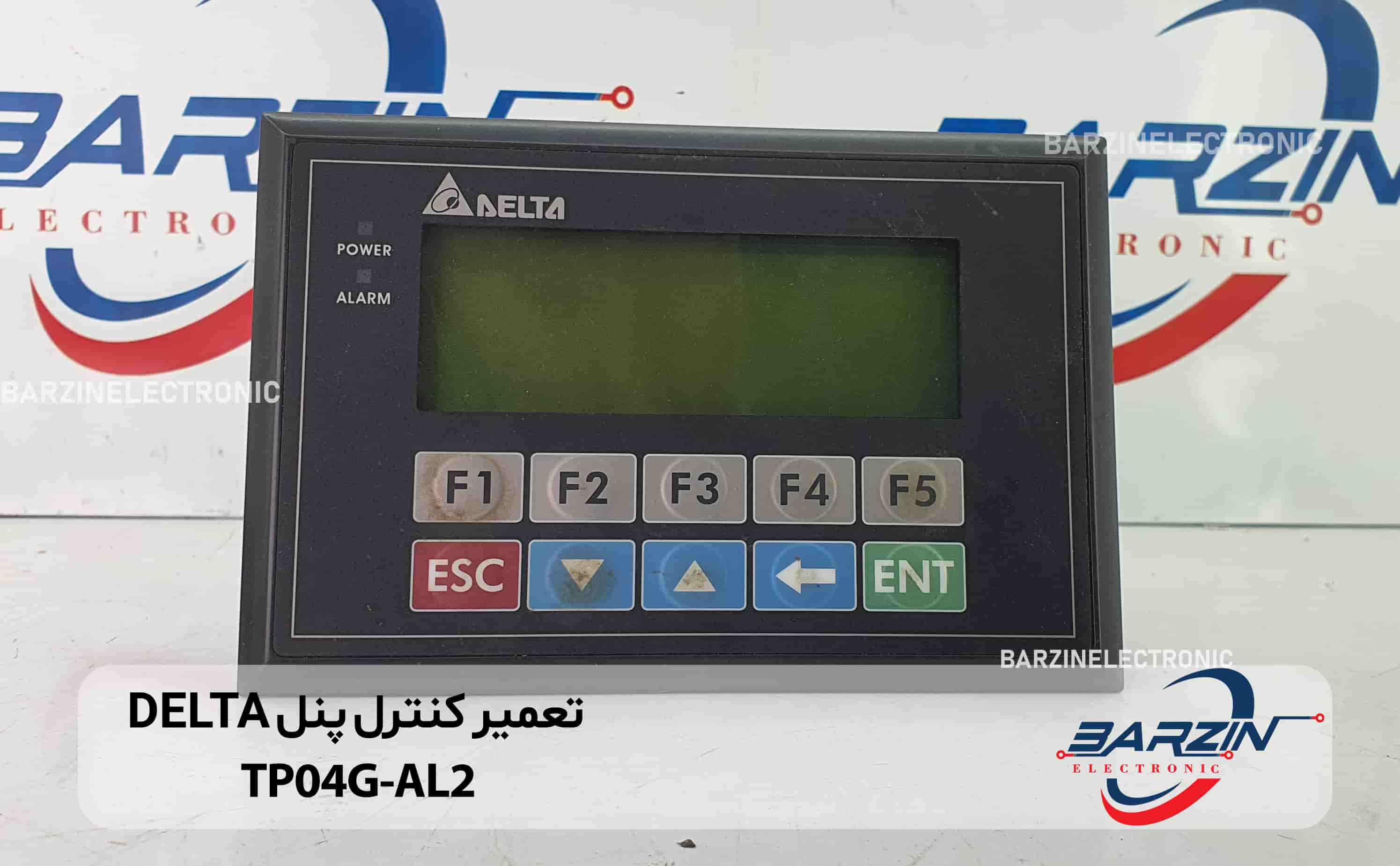

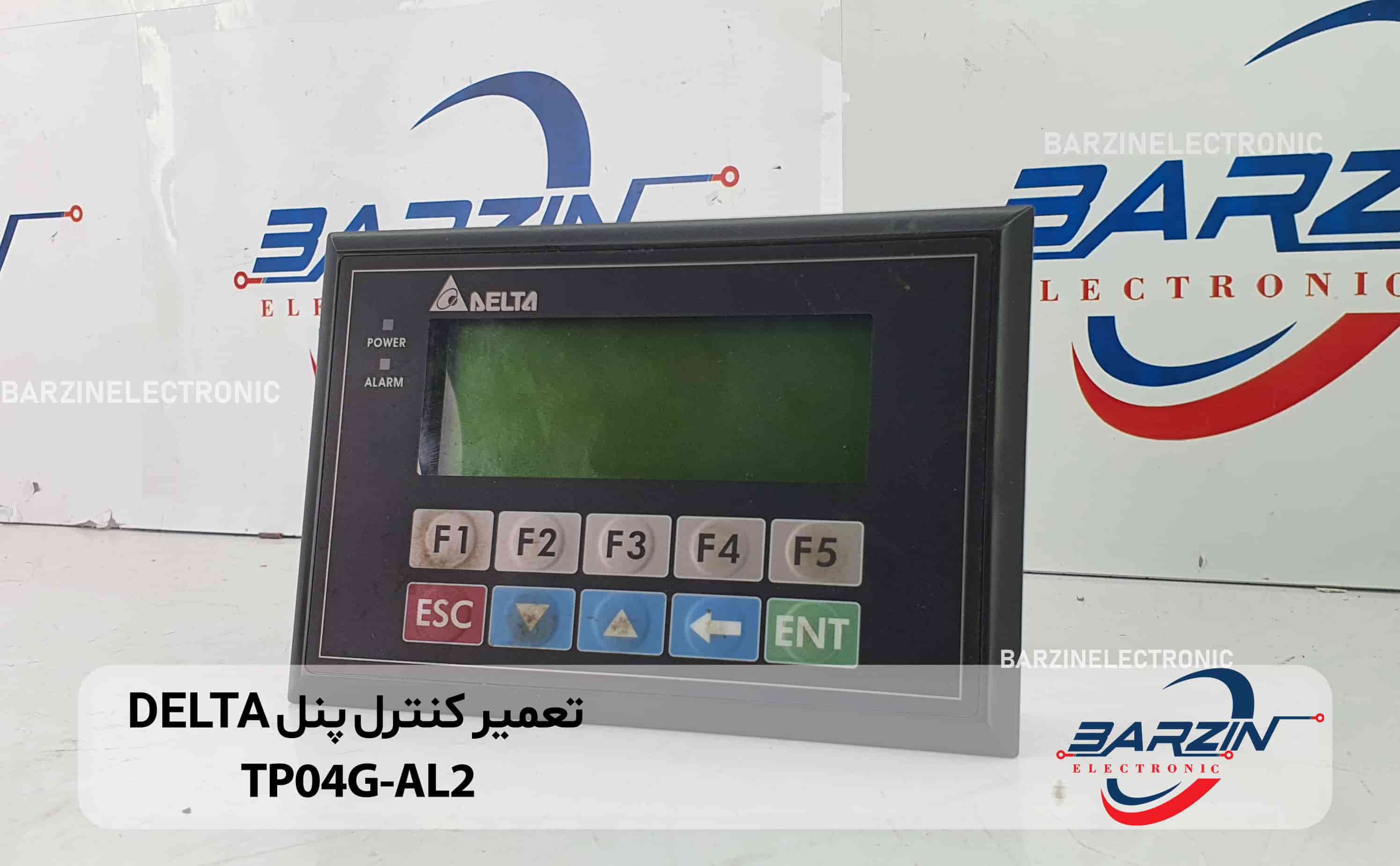

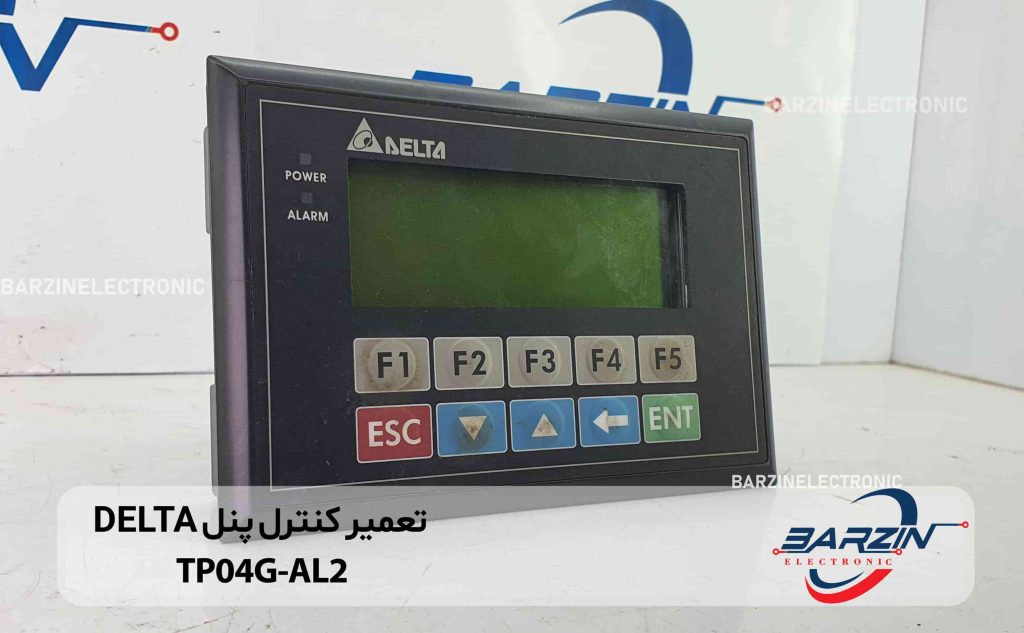

دستگاه TP04G‑AL2 یک پانل متنی با نمایشگر 4 خطی است که برای کاربردهای صنعتی طراحی شده است. این محصول با هدف ارائه رابط کاربری ساده بین انسان و ماشین (HMI) ساخته شده که به‌ویژه در شرایطی که نیاز به نمایش متن یا پیام به صورت محدود (چهار خط) وجود دارد، گزینه‌ای بهینه به شمار می‌آید.

یکی از مزایای آن، هزینه‌ی نسبتاً پایین‌تر نسبت به پانل‌های لمسی بزرگتر است و در بسیاری از ماشین‌آلات یا خطوط تولید که نیاز به رابط کاربری ساده دارند، انتخاب مناسبی محسوب می‌شود.

-تاریخچه و جایگاه در سبد محصول

شرکت Delta Electronics در حوزه اتوماسیون صنعتی محصولات متعددی دارد؛ از PLC گرفته تا درایو و HMI. در میان HMIها، پانل‌های متنی ساده‌تر (مانند سری TP) برای کاربردهای سبک‌تر یا نمایش محدود طراحی شده‌اند. TP04G‑AL2 در این سری جای گرفته است و با نمایشگر 4.1 اینچی، امکانات ارتباطی و محافظت نسبیِ محیطی، جایگزینی مناسب برای مواقعی است که به یک HMI کامل لمسی نیازی نیست.

با ورود این مدل، گزینه مقرون به صرفه‌تر برای تولیدکنندگان ماشین‌آلات فراهم شد که می‌خواستند صرفاً نمایش وضعیت دستگاه یا ورودی کاربر را بدون هزینه زیاد فراهم کنند.

-مشخصات فنی اصلی

در این بخش به مهم‌ترین مشخصات فنی TP04G‑AL2 می‌پردازیم:

-نمایشگر: سایز 4.1 اینچ از نوع STN‑LCD با رزولوشن 192×64 نقطه (dot) برای نمایش 4 خط متن.

-کلیدهای عملکرد: چند کلید کاربردی تعریف شده توسط کاربر (User‑Defined Function Keys) جهت ورود یا انتخاب پارامترها.
-پورت‌های ارتباطی: پشتیبانی از RS‑232 و RS‑422/RS‑485، که امکان ارتباط با PLCها یا دیگر تجهیزات صنعتی را فراهم می‌سازد.

-ساعت زمان واقعی (Real‑Time Clock) داخلی: جهت ثبت زمان و تاریخ یا برنامه‌ریزی‌های زمانی.

-صفحه‌نمایش بوت تعریف‌شدنی و محافظت با رمز عبور: امکان تعریف صفحه‌ی راه‌اندازی و محدود کردن دسترسی کاربران.
-محافظت محیطی: پنل جلوی دستگاه دارای رتبه حفاظت IP66 (یا NEMA4) در برخی منابع جهت مقاومت در برابر نفوذ آب/گردوغبار گزارش شده است.

-ابعاد و وزن: مطابق اطلاعات، طرحی جمع‌وجور با وزن تقریباً 270 گرم و ابعاد تقریباً 163.6×108.6×37 میلی‌متر.
-ولتاژ کاری: به عنوان مثال یکی از گزارش‌ها ولتاژ کاری 24V DC را نشان می‌دهد.

با کنار هم قرار دادن این مشخصات، می‌توان دریافت که TP04G‑AL2 برای کاربردهایی طراحی شده که نیاز به صفحه لمسی ندارند ولی یک پنل کاربرپسند با کلیدهای فیزیکی و نمایشگر ساده دارند.

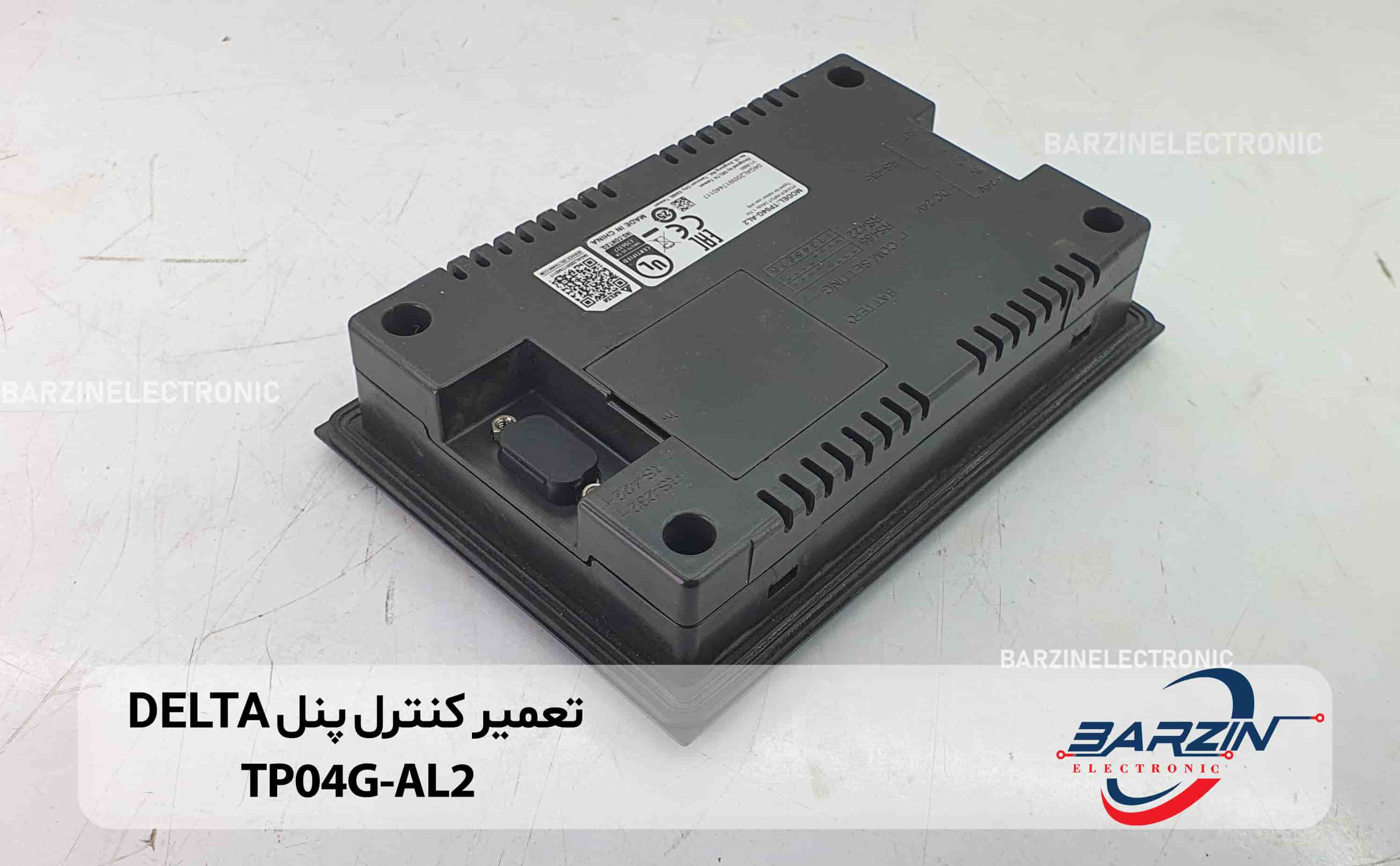

-طراحی فیزیکی و ساختار

طراحی فیزیکی این دستگاه به گونه‌ای است که نصب آن در تابلوهای صنعتی بسیار آسان است. پنل جلویی صاف است و معمولاً برای نصب در بخش جلوی تابلو در نظر گرفته می‌شود. بریدگی (cut‑out) نصب معمولاً 150.5×95.5 میلی‌متر است (طبق یکی از منابع) که باعث می‌شود در عملیات نصب جایگذاری سریع صورت گیرد.

وزن سبک و عمق کم دستگاه (حدود 37 میلی‌متر) این امکان را فراهم می‌کند که حتی در تابلوهای کم‌فضا هم از آن استفاده شود. بدنه مناسب برای محیط‌های صنعتی با کلیدها و نمایشگر طراحی شده که بتواند فشار کار مداوم را تحمل کند.

پیش از نصب، نکاتی مانند تهویه مناسب، رعایت حداقل فضای جانبی و دسترسی به کابینت برای سیم‌کشی مهم هستند. همچنین باید از منابع ولتاژ پایدار استفاده شود تا عمر مفید دستگاه افزایش یابد.

-امکانات نرم‌افزاری و برنامه‌نویسی

یکی از مزایای مهم TP04G‑AL2 نرم‌افزار پشتیبانی آن است. شرکت Delta نرم‌افزاری به نام TPEdit (یا TPEditor) عرضه کرده که امکان طراحی صفحه، تعریف کلیدها، وارد کردن متن و گرافیک ساده، تعریف پارامترها و ارتباط با PLC را فراهم می‌کند.

با استفاده از TPEdit، کاربر می‌تواند به راحتی شکل ظاهری صفحه‌ی HMI را تعریف کند؛ مثلاً نمایش وضعیت ورودی‌ها و خروجی‌ها، شمارنده‌ها، تایمرها، ثبت خطاها، و تعریف دکمه برای تغییر پارامتر یا ارسال فرمان. بخش‌هایی برای تعریف گرافیک ساده (مانند نمادها یا آیکون‌های وضعیت) نیز وجود دارد.

علاوه بر آن، امکان برنامه‌ریزی بخشی برای صفحه بوت (صفحه راه‌اندازی) و حفاظت با رمز نیز فراهم است. این ویژگی‌ها به استفاده‌کننده اجازه می‌دهند تا دستگاه را به گونه‌ای شخصی‌سازی کنند که مناسب محیط کاری باشد.

-امکانات ارتباطی و شبکه‌سازی

در بخش ارتباطات، TP04G‑AL2 از پورت‌های سریالی RS‑232 و RS‑422/RS‑485 پشتیبانی می‌کند. این بدان معناست که می‌تواند با انواع PLCها، درایوها، ماژول‌های I/O و سایر تجهیزات اتوماسیون ارتباط برقرار کند.

در بسیاری از ماشین‌آلات، ارتباط با PLC یکی از مهم‌ترین جنبه‌هاست؛ مثلاً دریافت اطلاعات سنسورها، ارسال فرمان، نمایش خطاها، و یا نمایش دمای دستگاه. با داشتن پورت RS‑485، امکان ارتباط چندین دستگاه و شبکه‌سازی در تابلو وجود دارد که این امر باعث انعطاف در طراحی خطوط تولید می‌شود.

در طراحی سیستم، حتماً باید به نوع کابل‌کشی، تعداد دستگاه‌های مرتبط، سرعت انتقال، پروتکل مورد استفاده (مثلاً Modbus یا پروتکل اختصاصی Delta) توجه شود تا عملکرد بدون خطا تضمین گردد.

-کاربردها و محیط‌های استفاده

TP04G‑AL2 غالباً در محیط‌هایی استفاده می‌شود که نیاز به نمایشگر ساده و مقرون‌به‌صرفه دارند، مثلاً:

-ماشین‌آلات بسته‌بندی که فقط نیاز به نمایش وضعیت خط و چند متغیر دارند.

-خطوط تولیدی کوچک که اپراتور از طریق چند کلید بتواند مقدار پارامتر وارد کند یا وضعیت را ببیند.

-کاربردهای HVAC یا تهویه صنعتی که نیاز به تنظیم ساده و نمایش وضعیت دارند.

-محیط‌های صنعتی نسبتا ساده که صفحه لمسی بزرگ نیاز نیست یا هزینه زیاد قابل قبول نیست.

با توجه به مقاومت IP66 (یا مطابق گزارش) و طراحی سبک، این دستگاه برای نصب در تابلوهای صنعتی، محیط‌های تولیدی با گردوغبار یا رطوبت نسبتاً کم مناسب است. البته برای محیط‌های بسیار سخت یا نیازمند نمایش گرافیکی بالا، ممکن است یک HMI لمسی بزرگ‌تر انتخاب شود.

-مزایا و نقاط قوت

در این بخش، به فهرستی از مزایای اصلی TP04G‑AL2 می‌پردازیم:

-قیمت مناسب نسبت به HMIهای لمسی بزرگتر.

-نصب آسان با بریدگی نصب استاندارد، وزن کم و طراحی پنل جلویی مناسب.

-پورت‌های سریالی گسترده که امکان ارتباط با تجهیزات مختلف را می‌دهد.

-کلیدهای عملکردی فیزیکی که در محیط‌هایی که اپراتور با دستکش کار می‌کند یا صفحه لمسی مناسب نیست، بسیار کاربردی هستند.

-محافظت محیطی مناسب برای بسیاری از شرایط صنعتی (IP66 طبق یکی از گزارش‌ها).

-نرم‌افزار پشتیبانی‌شده که طراحی رابط کاربری ساده را امکان‌پذیر می‌سازد.

-ساعت داخلی و صفحه بوت قابل تنظیم که امکانات جانبی خوبی برای پیاده‌سازی دارند.

-اندازه‌ی جمع‌وجور که در تابلوهای با فضای محدود مزیت است.

-محدودیت‌ها و نکات احتیاط

هیچ دستگاهی بدون محدودیت نیست، بنابراین مهم است که نقاط ضعف یا نکات احتیاط TP04G‑AL2 را نیز بدانیم:

-نمایشگر فقط متنی یا بسیار ساده گرافیکی است؛ اگر نیاز به گرافیک رنگی پیشرفته، نمودارهای زنده یا صفحه‌لمسی دارید، این مدل ممکن است ناکافی باشد.

-کلیدهای فیزیکی برای برخی کاربردها ممکن است سرعت کار را کاهش دهند نسبت به صفحه‌لمسی.

-پورت‌های ارتباطی فقط سریالی هستند؛ اگر نیاز به Ethernet، USB گسترده یا ارتباط وایرلس دارید، باید مدل‌های جدیدتر را بررسی کنید.

-در محیط‌های خیلی سخت یا با آلودگی شدید، امکان دارد نیاز به پنل با حفاظت بیشتر باشد.

-حجم ذخیره‌سازی برای گرافیک‌های پیچیده یا فایل‌های بسیار بزرگ ممکن است محدود باشد؛ طراحی پروژه باید با توجه به این موضوع انجام شود.

-از آنجا که این مدل برای نمایش 4 خط طراحی شده است، برای نمایش اطلاعات زیاد یا پانل‌های چندگانه شاید ناکافی باشد.

-نصب و راه‌اندازی

فرایند نصب TP04G‑AL2 را به صورت مراحل کلی شرح می‌دهیم:

-برش پنل نصب: برش مطابق ابعاد توصیه شده (مثلاً 150.5×95.5 میلی‌متر) انجام شود تا دستگاه در جای خود به‌راحتی نصب شود.

-قرارگیری و ثابت‌سازی دستگاه: دستگاه را در برش قرار داده و از گیره‌های نصب یا پیچ‌های تأمین‌شده استفاده نمایید. سطح نصب باید صاف و مستحکم باشد.

-اتصال تغذیه: کابل تغذیه 24V DC را به ماژول متصل کنید (یا ولتاژ توصیه شده در مشخصات). لازم است ولتاژ پایدار باشد و حفاظت از اتصال کوتاه‌ها و نویز انجام شود.

-اتصال ارتباطی: کابل‌های RS‑232 یا RS‑485/422 را طبق نقشه وصل نمایید. توجه داشته باشید تابلو را از تجهیزات پر نویز (مثل موتورهای بزرگ) جدا کنید یا از کابل شیلددار استفاده نمایید.

-پیکربندی نرم‌افزار: با استفاده از نرم‌افزار TPEdit رابط کاربری را طراحی کنید؛ اندازه و نوع فونت، گرافیک، نمایش وضعیت، تعریف کلیدها، تعریف صفحه بوت و رمز عبور را تنظیم نمایید. سپس برنامه را به پانل منتقل نمایید.

-تست عملکرد: پس از راه‌اندازی، عملکرد کلیدها، نمایش مقدار، ارتباط با PLC یا دیگر تجهیزات را تست کنید. حالات خطا، قطع ارتباط، وضعیت مواد اولیه یا خط تولید را شبیه‌سازی نمایید تا مطمئن شوید دستگاه به درستی کار می‌کند.

-نگهداری و احتیاط‌ها: تابلو را به‌طور منظم تمیز کنید، از نفوذ گردوغبار و رطوبت بیش از حد جلوگیری نمایید، به منبع تغذیه سرویس بدهید و در صورت نیازپذیری، از تجهیزات حفاظتی بیشتر بهره ببرید.

-نکات طراحی سیستم با TP04G‑AL2

اگر بخواهید سیستم صنعتی را با این پانل طراحی کنید، توصیه می‌شود نکات زیر را مد نظر قرار دهید:

-تعیین کنید چه مقادیری قرار است نمایش داده شود: آیا فقط وضعیت ساده دستگاه است یا متغیرهای متعددی؟ اگر اطلاعات زیاد باشد، شاید به HMI بزرگ‌تر نیاز دارید.

-تعداد کلیدها و نوع تعامل کاربر را مشخص نمایید: آیا اپراتور فقط مشاهده می‌کند یا باید پارامتر وارد کند؟ آیا دستکش به‌کار می‌برد یا شرایط کاری سخت است؟

-پروتکل ارتباطی و توپولوژی شبکه را از ابتدا انتخاب نمایید: RS‑485 چند ایستگاهی، سرعت انتقال، طول کابل، ترمینیشن، نویز الکترومغناطیسی — همه این‌ها بر عملکرد تأثیر دارند.

-محیط نصب را بررسی نمایید: آیا تابلو در فضای تولید با گردوغبار زیاد است؟ رطوبت بالا؟ دمای زیاد؟ در صورت لزوم دستگاه با درجه حفاظتی بالاتر انتخاب شود.

-پشتیبانی نرم‌افزار: اطمینان حاصل کنید که مهندسین پروژه با TPEdit آشنایی دارند یا آموزش دیده‌اند، چون طراحی گرافیک و منوها به این نرم‌افزار وابسته است.

-آینده‌پذیری سیستم: اگر احتمال دارد سیستم توسعه یابد — مثلاً نمایشگر لمسی، ارتباط اترنت، یا شبکه بی‌سیم — ممکن است مدلی انتخاب شود که قابلیت ارتقاء داشته باشد.

-ایمنی و نگهداری: در طراحی تابلو، مسیر کابل‌کشی، تهویه، فاصله از منابع حرارتی، و دسترسی به پانل برای تعمیر و نگهداری را لحاظ نمایید.

-مقایسه با گزینه‌های جایگزین

در بازار HMI، گزینه‌های مختلفی وجود دارد؛ برای فهم بهتر، مقایسه بین TP04G‑AL2 و دو سناریوی متداول انجام می‌دهیم:

-پانل‌های لمسی بزرگ‌تر (مثلاً 7″ یا 10″): این پانل‌ها امکانات گرافیکی بیشتر، صفحه لمسی، پورت‌های بیشتر (Ethernet، USB) دارند. اما هزینه آن‌ها بیشتر است. اگر شما نیاز به نمایش گرافیک، نمودارهای زنده، کنترل پیشرفته دارید، آن‌ها گزینه بهتری‌اند. اما اگر فقط نمایش ساده ۴ خط و کلید لازم دارید، TP04G‑AL2 اقتصادی‌تر است.

-پانل‌های متنی ساده‌تر یا صفحه‌های حالت LED: این‌ها حتی ساده‌تر از TP04G‑AL2 هستند، ممکن است فقط نمایش LED یا نمایشگر تک‌خطی باشند. اگر شما نیازهای بسیار پایه دارید، چنین گزینه‌ای هم کافی است اما امکان تعامل و شبکه‌سازی کمتری دارند. بنابراین TP04G‑AL2 میان این دو طیف، گزینه‌ای متوازن است.

-نکات اقتصادی و انتخاب بهینه

از منظر اقتصادی، TP04G‑AL2 به دلیل قیمت پایین‌تر نسبت به HMIهای پیشرفته، زمان بازگشت سرمایه کوتاه‌تری دارد، خصوصاً در ماشین‌آلاتی که تولید انبوه دارند و لازم است تعداد زیادی پنل نصب شود. هزینه نصب، کابل‌کشی، تنظیم و جایگزینی هم کمتر است.

وقتی تصمیم به خرید می‌گیرید، عواملی که باید بررسی شوند:

-تعداد واحدهای مورد نیاز؛

-هزینه‌های نصب و راه‌اندازی؛

-هزینه نگهداری و تعمیر؛

-طول عمر و قابلیت تأمین قطعه؛

-آیا سیستم آینده‌پذیر است یا احتمالاً به ارتقاء نیاز خواهد داشت؟

اگر نیازهای شما به مرور افزایش یابد، امکان دارد خرید دوباره پنل هزینه‌بر شود. بنابراین در انتخاب، هم نیازهای فعلی و هم آینده را در نظر بگیرید.

-نگهداری، عیب‌یابی و سرویس

برای حفظ عملکرد مطلوب دستگاه، باید نکات نگهداری رعایت شود:

-توصیه می‌شود تابلو صنعتی حداقل سالانه بازدید شود: تمیزکاری، بررسی اتصالات، اطمینان از تهویه مناسب.

-اگر نمایشگر دچار اختلال شد، ابتدا منبع تغذیه را بررسی کنید و سپس کابل‌های ارتباطی، ترمینیشن RS‑485، نویز الکترومغناطیسی را چک نمایید.

-اگر کلیدها کار نمی‌کنند یا نمایشگر خاموش است، ممکن است محافظ داخلی قطع شده باشد یا باتری ساعت زمان واقعی نیاز به تعویض داشته باشد (در برخی مدل‌ها باتری داخلی دارد).

-اسناد فنی دستگاه را نگه دارید؛ برخی قطعات یدکی یا کارت حافظه برنامه ممکن است بعداً نیاز شود.

-اطمینان حاصل کنید که سیم‌کشی و اتصالات مطابق استاندارد انجام شده‌اند، خصوصاً در محیط‌های پر نویز یا تابلوهایی که موتور و اینورتر زیاد دارند.

-نتیجه‌گیری

در جمع‌بندی، TP04G‑AL2 دستگاهی بسیار مناسب برای کاربردهای صنعتی است که نیاز به یک رابط ساده، با کلیدهای عملکردی، نمایشگر متنی ۴ خطی و ارتباط سریالی دارند. مزایای آن شامل قیمت مناسب، نصب آسان، ارتباط گسترده و نرم‌افزار طراحی کاربرپسند است. اما در عین حال باید محدودیت‌هایش — مثل نمایشگر پیچیده‌تر یا عدم پورت‌های شبکه گسترده — را نیز لحاظ نمود.

اگر شما در حال طراحی یا راه‌اندازی یک ماشین یا خط تولید هستید و نیاز به پانلی دارید که صرفاً وضعیت را نمایش دهد و امکان ورود پارامتر از طریق کلید داشته باشد، TP04G‑AL2 می‌تواند انتخاب هوشمندانه‌ای باشد. با این حال، اگر به تعامل پیچیده‌تر کاربر، نمایش گرافیکی پیشرفته یا آینده‌پذیری بالا فکر می‌کنید، بهتر است مدل‌های پیشرفته‌تر را هم بررسی کنید.
