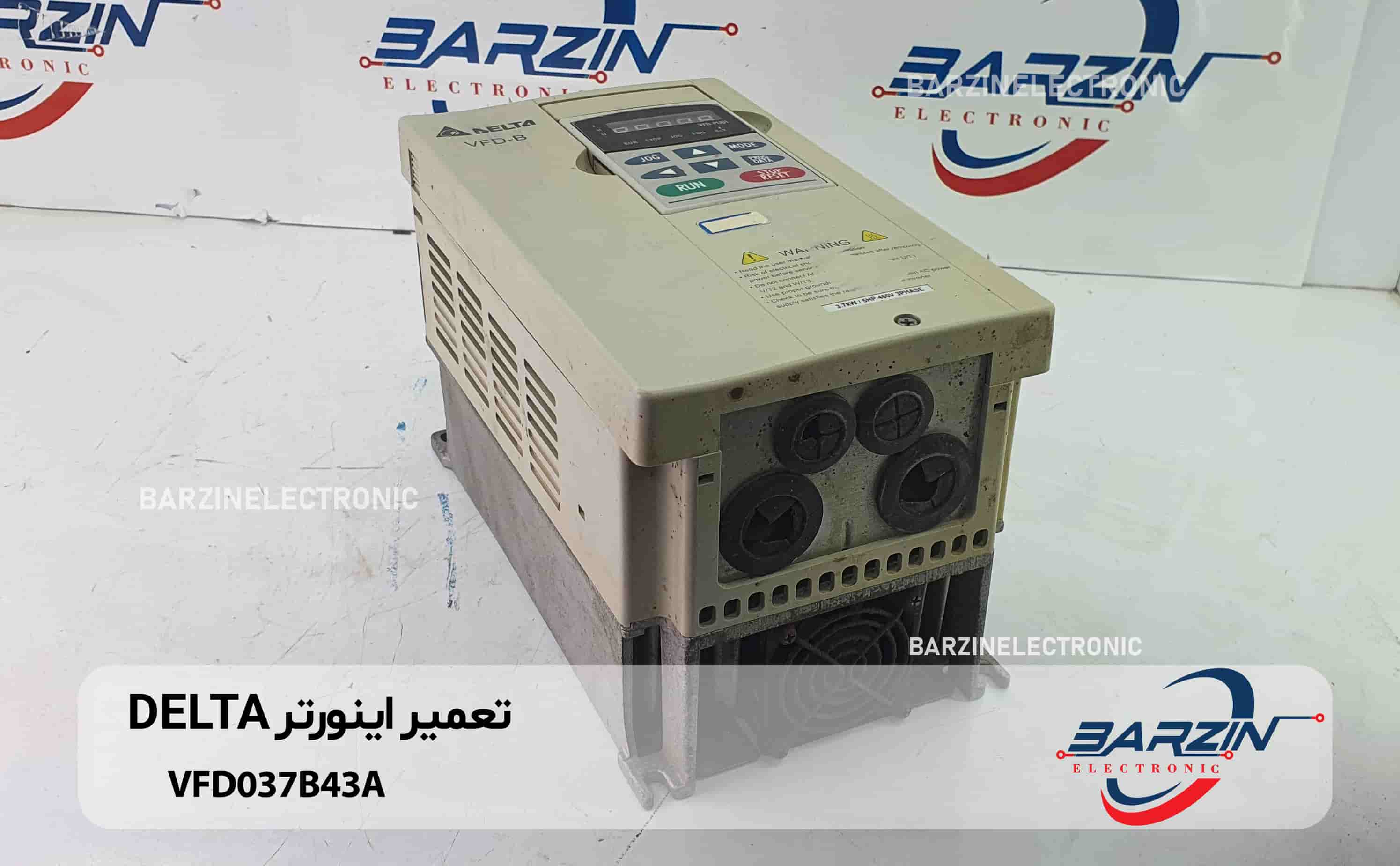

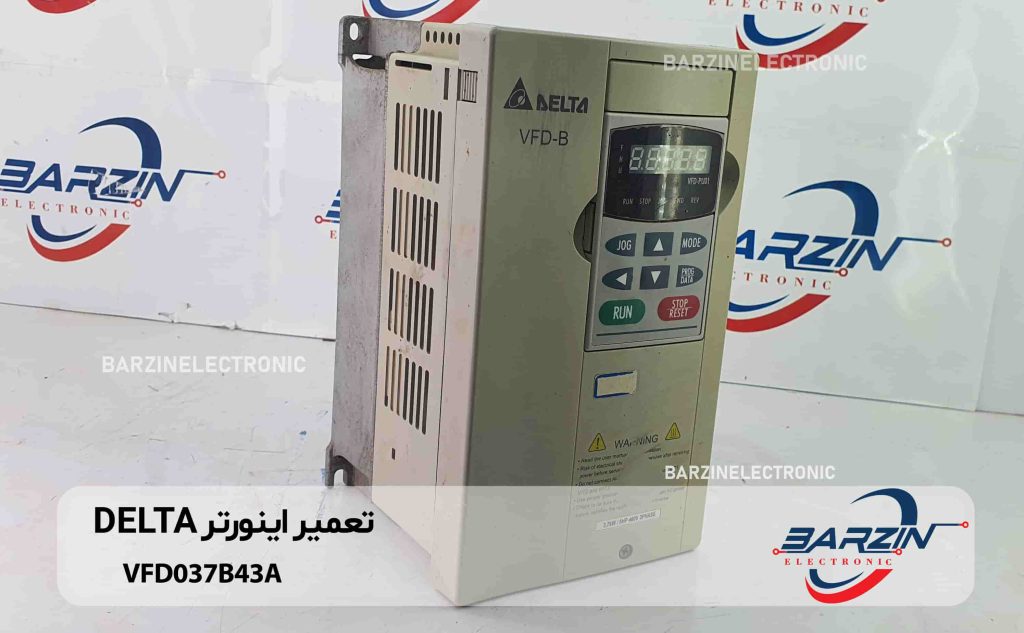

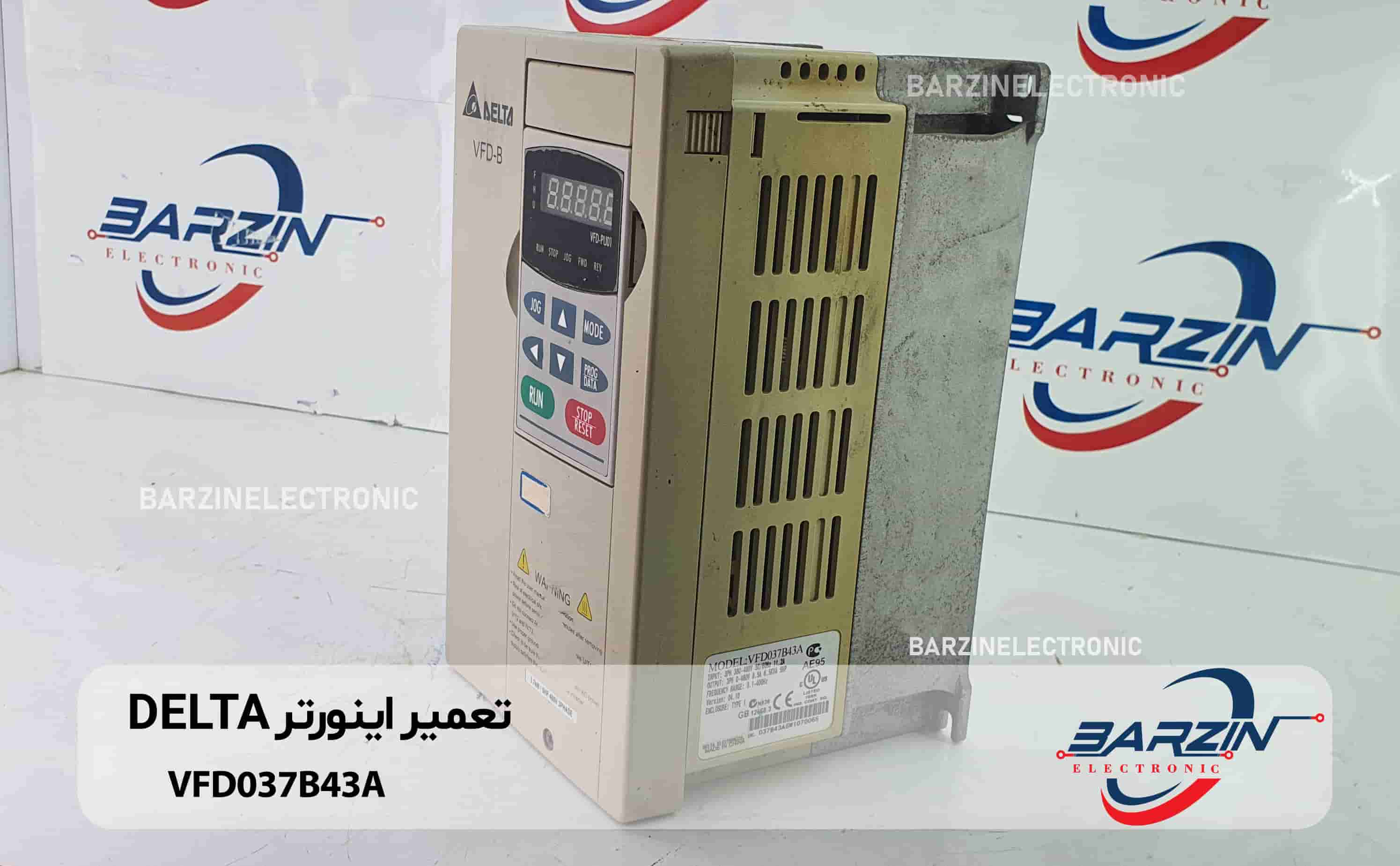

دستگاه VFD037B43A از سری VFD-B شرکت DELTA (Delta) یکی از عملکردی‌ترین اینورترهای سه‌فاز برای کنترل سرعت و گشتاور موتورهای الکتریکی است. اینورتر VFD037B43A با توان نامی 3.7 کیلووات (5 اسب بخار) طراحی شده است و در بسیاری از کاربردهای صنعتی می‌تواند به کنترل دقیق موتور کمک کند.

در ادامه، ویژگی‌های فنی، کاربردها، نکات نصب و راه‌اندازی، مزایا و نکات مهم نگهداری این مدل را بررسی خواهیم کرد.

-مشخصات فنی پایه

-مدل: VFD037B43A (از سری VFD-B)
-توان نامی: 3.7 کیلووات (5 HP) برای موتورهای سه‌فاز.
-ولتاژ ورودی: سه‌فاز 380 تا 480 ولت AC (بسته به نسخه)؛ نسخه «43» اغلب برای ورودی 380-480V سه‌فاز.
-جریان خروجی نامی: تقریباً 8.5 آمپر در خروجی برای نسخه 3.7 kW.
-دامنه فرکانس خروجی: از تقریباً 0.1 هرتز تا 400 هرتز.
-روش کنترل: V/f (ولتاژ به فرکانس)، کنترل برداری بدون سنسور (Sensorless Vector Control) و در برخی کاربردها PID feedback.
-ظرفیت بارگذاری اضافه: حدود 150% جریان نامی برای 1 دقیقه.
-ابعاد تقریبی: عرض حدود 150 میلی‌متر، ارتفاع حدود 260 میلی‌متر، عمق حدود 160 تا 180 میلی‌متر.
-حفاظت‌ها و امکانات ارتباطی: حفاظت در برابر اضافه‌جریان، اضافه‌ولتاژ، کم‌ولتاژ، اتصال به زمین، دمای زیاد؛ ارتباط RS-485/Modbus.

-ساختار و ویژگی‌های فنی پیشرفته

دستگاه VFD037B43A ضمن داشتن مشخصات پایه، ویژگی‌های فنی پیشرفته‌ای دارد که آن را برای کاربردهای حرفه‌ای صنعتی مناسب می‌سازد.

-کنترل برداری بدون سنسور

روش کنترل برداری (Sensorless Vector Control) در VFD037B43A این امکان را فراهم می‌کند که موتور بدون سنسور سرعت خارجی کنترل شود و گشتاور بهتری نسبت به روش‌های ساده V/f داشته باشد. این ویژگی به کنترل بهتر موتور در شرایط بارگذاری متغیر کمک می‌کند.

-تنظیمات V/f و منحنی ولتاژ-فرکانس

در اینورتر VFD037B43A امکان تنظیم منحنی V/f وجود دارد. یعنی می‌توان ولتاژ خروجی را نسبت به فرکانس به دلخواه تنظیم کرد تا عملکرد موتور بهینه شود. این ویژگی برای موتورهایی که بار آن‌ها به طور مداوم تغییر می‌کند یا نیاز به کنترل دقیق دارند، بسیار مهم است.

-قابلیت PID و PLC ساده

اینورتر VFD037B43A قابلیت کنترل فرآیندی دارد؛ از جمله تابع PID داخلی، امکان تنظیم ورودی‌های آنالوگ، دیجیتال، و نیز کارکرد به عنوان PLC ساده با پارامترهای داخلی. این یعنی می‌توان با این مدل شرایط خاصی مانند فرآیند پمپاژ، تهویه، یا باند نقاله را به شکلی دقیق‌تر کنترل کرد.

-قابلیت ارتباط و تنظیمات پیشرفته

اینورتر VFD037B43A از پروتکل ارتباطی RS-485 با مودباس پشتیبانی می‌کند که امکان ارتباط با کنترلرهای PLC، اتوماسیون یا سیستم‌های نظارت را می‌دهد. همچنین تنظیمات پیشرفته‌ای همچون زمان‌های شتاب و کاهش سرعت، بُعد تنظیمات چندپله‌ای سرعت (مثلاً 16 مرحله سرعت) نیز موجود است.

-تحمل بار و کاربردهای سخت

با توجه به مشخصات، VFD037B43A توانایی تحمل شرایط بارگذاری سنگین را دارد. به عنوان مثال، تحمل اضافه جریان تا 150% برای 1 دقیقه نشان می‌دهد که در شرایط راه‌اندازی یا بارگذاری شدید قادر به عملکرد قابل اعتماد است. این امر آن را مناسب برای کاربردهایی مانند ماشین‌آلات صنعتی، نقاله‌ها، جرثقیل‌ها و … می‌سازد.

-کاربردهای معمول

مدل VFD037B43A به دلیل توان مناسب و امکانات خوب، در بسیاری از صنعت‌ها کاربرد دارد. برخی نمونه‌ها عبارت‌اند از:

-سیستم‌های تهویه، فن‌ها، پمپ‌ها: به واسطه امکان کنترل سرعت و کاهش انرژی، این اینورتر در سیستم‌های تهویه صنعتی یا پمپاژ بسیار کاربرد دارد.

-ماشین‌آلات صنعتی با بار متغیر: دستگاه‌هایی که بار آن‌ها نوسان دارد مثل ماشین‌های نورد، پرس، دستگاه‌های برش، نقاله‌ها.

-کاربردهای دمایی یا فرآیندی: با توجه به امکان کنترل PID، می‌توان آن را در فرآیندها و خطوط تولیدی که نیاز به کنترل دقیق سرعت موتور، فشار یا جریان دارند، استفاده کرد.

-ماشین‌آلاتی که نیاز به راه‌اندازی نرم دارند: چون اینورتر امکان راه‌اندازی نرم‌تر برای موتور فراهم می‌کند، از شوک مکانیکی و الکتریکی کاسته می‌شود و عمر موتور یا گیربکس افزایش می‌یابد.

-انتخاب مناسب و هماهنگی با موتور

برای استفاده مؤثر از VFD037B43A، لازم است به نکات زیر توجه شود:

-مطابقت توان موتور با اینورتر: با توجه به اینکه VFD037B43A توان 3.7 kW دارد، موتور انتخاب‌شده باید در این حدود یا کمتر قرار گیرد. اگر موتور بزرگ‌تر باشد، اینورتر دچار مشکل می‌شود.
-اطمینان از ولتاژ ورودی: چون ورودی آن در محدوده سه‌فاز 380 تا 480 ولت است، باید برق تغذیه مناسب باشد. استفاده از ورودی نامناسب ممکن است به خرابی منجر شود.
-اطمینان از جریان مجاز خروجی: جریان خروجی نامی برای VFD037B43A حدود 8.5 آمپر است؛ موتوری که جریان بیشتری می‌کشد ممکن است اینورتر را در شرایط بحرانی قرار دهد.
-توجه به شرایط راه‌اندازی: اگر موتور نیاز به گشتاور زیاد در راه‌اندازی دارد (مثلاً بار سنگین متحرک)، باید بررسی کرد که اینورتر بتواند آن را تامین کند یا نیاز به افزونه یا اینورتر بزرگ‌تر هست.
-نصب کابل و فیلتراسیون مناسب: برای جلوگیری از نویز الکتریکی، گرم شدن، یا تداخل با سایر تجهیزات، کابل خروجی موتور و سیم‌های کنترلی باید به درستی انتخاب و نصب شوند.

-نصب و راه‌اندازی

نصب و راه‌اندازی صحیح مدل VFD037B43A بسیار اهمیت دارد. مراحل زیر توصیه می‌شود:

-بررسی محل نصب و تهویه: چون اینورتر دارای فن و نیاز به تهویه است، باید در محیطی با تهویه مناسب و دمای مجاز نصب شود.
-اتصال تغذیه سه‌فاز: ولتاژ ورودی را کنترل کنید که در بازه مجاز قرار گیرد (مثلاً 380-480 VAC).
-اتصال موتور: مطمئن شوید موتور سه‌فاز به صورت صحیح (مثلاً ستاره یا مثلث) بسته شده باشد و ولتاژ نامی آن با اینورتر منطبق باشد.
-اتصال کابل‌های قدرت و کنترل: کابل خروجی اینورتر به موتور، کابل‌های ورودی تغذیه و کابل‌های کنترل (ورودی‌های آنالوگ/ دیجیتال، ارتباط RS-485) را با رعایت فاصله مناسب نصب کنید.
-تنظیم پارامترهای اولیه: برای VFD037B43A، تنظیمات اولیه شامل نوع موتور (توان، ولتاژ، فرکانس)، منحنی V/f، روش کنترل (V/f یا برداری)، زمان شتاب و کاهش سرعت و سایر پارامترها را انجام دهید.
-راه‌اندازی آزمایشی: بدون بار یا با بار سبک، اینورتر را امتحان کنید تا از عملکرد صحیح مطمئن شوید. در این مرحله کنترل کنید که خطاهای احتمالی نشان داده نشوند.
-نظارت بر گرما و نویز: پس از راه‌اندازی، مطمئن شوید دمای اینورتر و کابل‌ها در محدوده مجاز است و هیچ صدای اضافه یا لرزشی وجود ندارد.

-مزایا

مدل VFD037B43A دارای مزایای قابل توجهی است که آن را در میان گزینه‌های اینورتر صنعتی محبوب کرده است:

-کاهش مصرف انرژی: با کنترل سرعت موتور، انرژی مصرفی کاهش یافته و هزینه‌های عملیاتی پایین‌تر می‌آید.
-کنترل دقیق‌تر موتور: با روش کنترل برداری بدون سنسور، عملکرد موتور نسبت به روش‌های ساده‌تر بهبود می‌یابد.
-انعطاف‌پذیری بالا: دامنه فرکانسی وسیع (تا 400 Hz)، تنظیمات متعدد سرعت، ارتباط و کنترل فرآیندی، باعث می‌شود در طیف وسیعی از کاربردها قابل استفاده باشد.
-راه‌اندازی نرم و کاهش شوک مکانیکی: نرم‌افزار راه‌اندازی (Ramp) و کنترل‌های مربوطه باعث کاهش تنش روی موتور و گیربکس می‌شوند.
-نصب و راه‌اندازی نسبتاً ساده: با توجه به امکانات داخلی و تنظیمات خوب، نصب VFD037B43A و راه‌اندازی آن کاربرپسندتر است.
-قابلیت تحمل شرایط سخت: اینورتر برای کاربردهای صنعتی با بارهای سنگین طراحی شده است؛ بنابراین در شرایط سخت عملکرد قابل اعتماد دارد.

-محدودیت‌ها و نکات مهم

اگرچه VFD037B43A مزایای فراوانی دارد، ولی برخی نکات مهم نیز باید مد نظر قرار بگیرند:

-مناسب برای توان نسبتا متوسط: با توان 3.7 kW، برای موتورهای بزرگ‌تر یک اینورتر قوی‌تر مورد نیاز خواهد بود.
-نیاز به تهویه مناسب: در مکان‌های با دمای بالا یا تهویه ضعیف، ممکن است عملکرد کاهش یابد یا عمر قطعات کاهش یابد.
-نویز و امواج هارمونیک: استفاده از اینورترها می‌تواند نویز الکترومغناطیسی تولید کند. در کاربردهای حساس ممکن است نیاز به فیلتر EMC یا تجهیزات جانبی باشد.
-موتور مناسب باید انتخاب شود: اگر موتور مورد استفاده برای کار با اینورتر مناسب نباشد (مثلاً عایق بندی ضعیف، تهویه ضعیف)، ممکن است عمر کوتاه‌تری داشته باشد.
-تطبیق با محیط زیست و استانداردها: در محیط‌های مرطوب، گرد و غبار یا با ارتعاش زیاد، باید شرایط نصب را بررسی و پیش‌بینی‌های لازم انجام شود.

-نگهداری و سرویس

برای اینکه دستگاه VFD037B43A عملکرد خوب و عمر طولانی داشته باشد، توصیه‌های زیر مفید هستند:

-پاکسازی دوره‌ای: فن‌های تهویه، رادیاتور داخلی و بخش‌های تهویه را به طور منظم از گرد و غبار پاک کنید.
-بررسی اتصالات: ترمینال‌ها و اتصالات قدرت و کنترل را به طور دوره‌ای بررسی کنید که محکم باشند و نشتی نداشته باشند.
-پایش دما و تهویه: دمای محیط نصب و جریان هوای تهویه را کنترل کنید؛ در محیط‌های گرم یا بسته ممکن است نیاز به تهویه اضافی باشد.
-چک کردن لاگ خطاها: اگر اینورتر دارای هیچ‌گونه اخطار یا کد خطا باشد، بلافاصله بررسی شود و علت یافت شود.
-به‌روز رسانی پارامترها: اگر فرآیند کاری تغییر کند (مثلاً بار موتور متفاوت شود)، پارامترهای تنظیم‌شده را بازبینی و تطبیق کنید.

-نکات کاربردی برای بهره‌برداری

-برای افزایش عمر موتور و اینورتر، از راه‌اندازی تدریجی (Ramp Up) استفاده کنید تا جریان راه‌اندازی زیاد نشود.
-اگر موتور شما بار زیاد مکانیکی دارد یا در حالت راه‌اندازی نیاز به گشتاور بالا دارد، ممکن است نیاز باشد که گشتاور راه‌اندازی را از طریق پارامترهای اینورتر افزایش دهید.
-در کاربردهایی که نیاز به حفظ سرعت دقیق دارند (مثلاً نقاله‌ها یا ماشین‌آلات CNC)، از حالت کنترل برداری استفاده کنید.
-اگر سیستم شما تحت کنترل PLC است، از ارتباط RS-485 / Modbus اینورتر VFD037B43A بهره ببرید تا کنترل فرآیند بهینه‌تر شود.
-اگر نصب در منطقه‌ای با برق ضعیف یا نوسان زیاد دارید، محافظ ولتاژ یا فیلتر ورودی مناسب نصب شود تا از آسیب به اینورتر جلوگیری شود.

-نتیجه‌گیری

در مجموع، مدل VFD037B43A از سری VFD-B شرکت Delta، یک انتخاب بسیار مناسب برای کنترل سرعت موتورهای سه‌فاز با توان حدود 3.7 kW است. امکانات فنی خوب، کنترل دقیق، انعطاف‌پذیری بالا و قابلیت کاربرد در صنایع مختلف از جمله مزیت‌های اصلی آن هستند. البته همانند هر تجهیز صنعتی، انتخاب مناسب مطابق با شرایط کاری، نصب دقیق و نگهداری اصولی، کلید بهره‌برداری موفق از این مدل خواهد بود.
