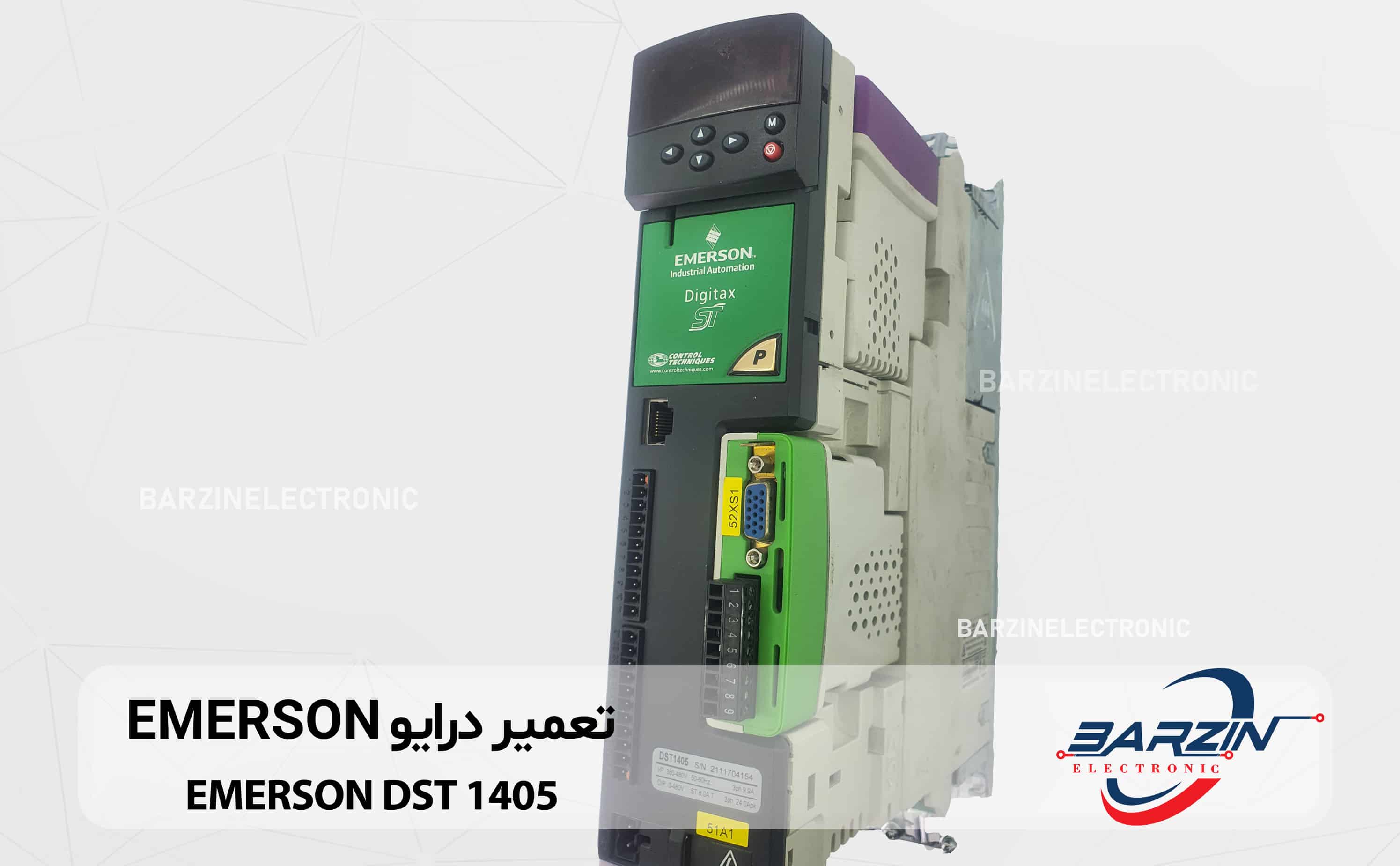

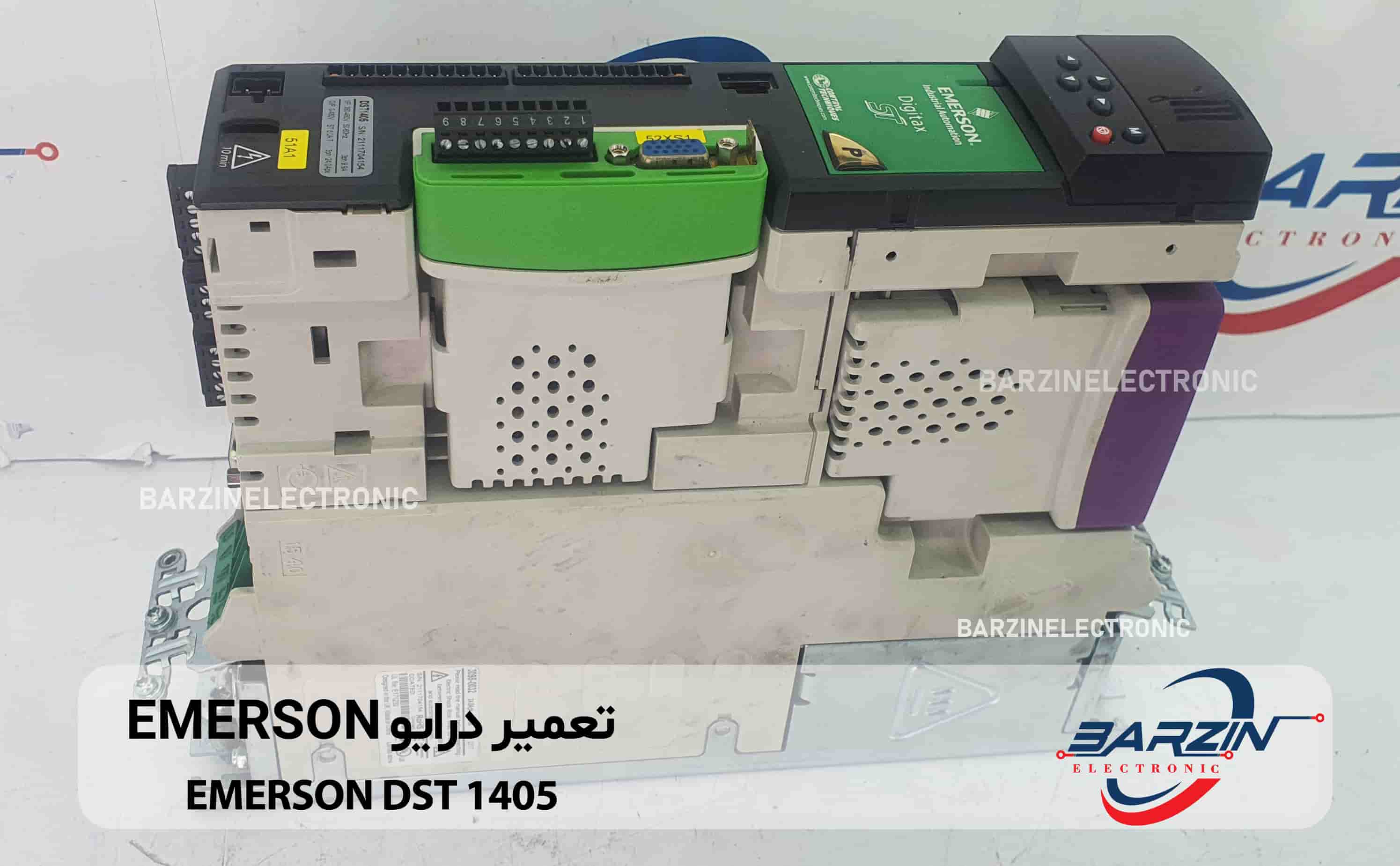

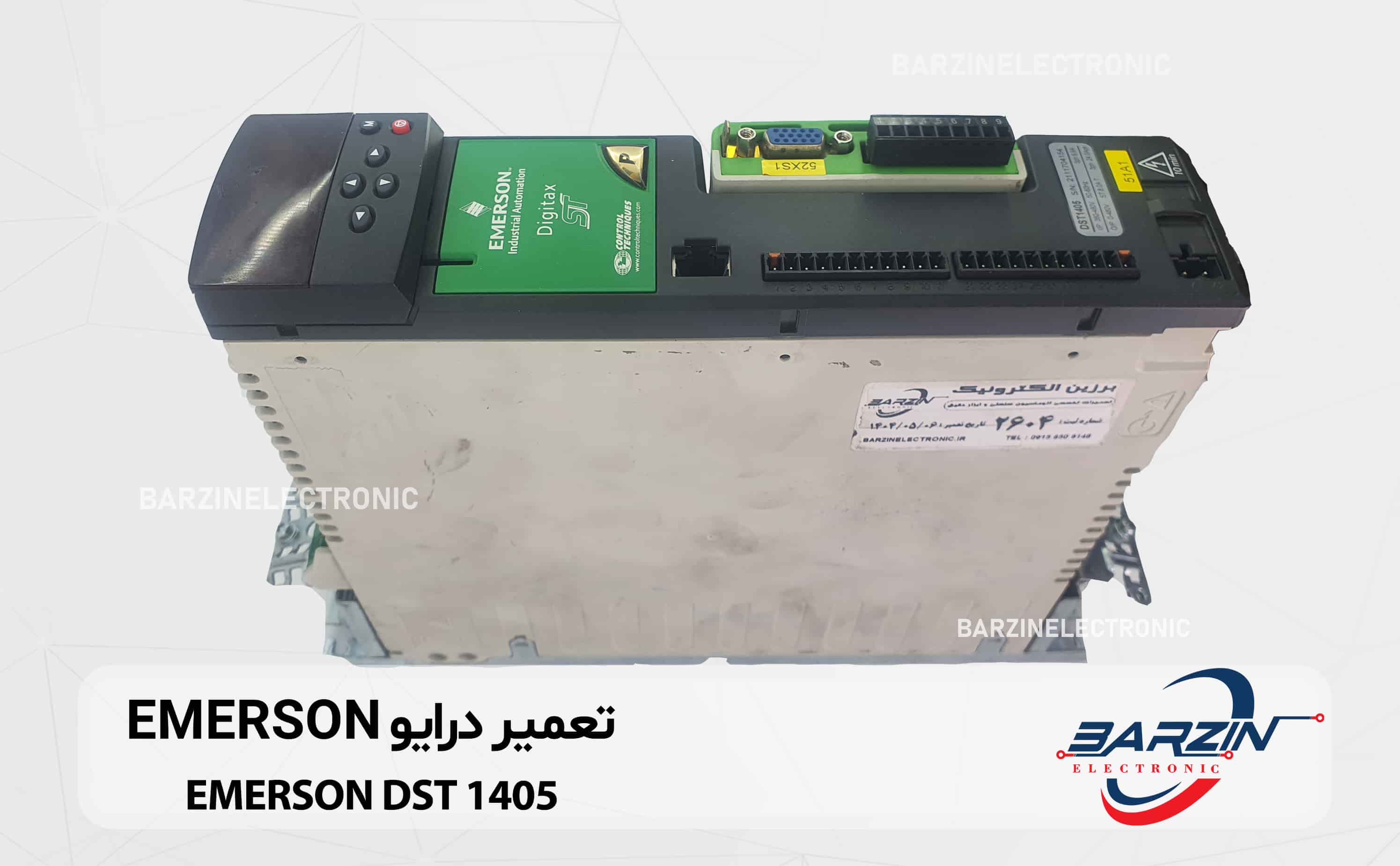

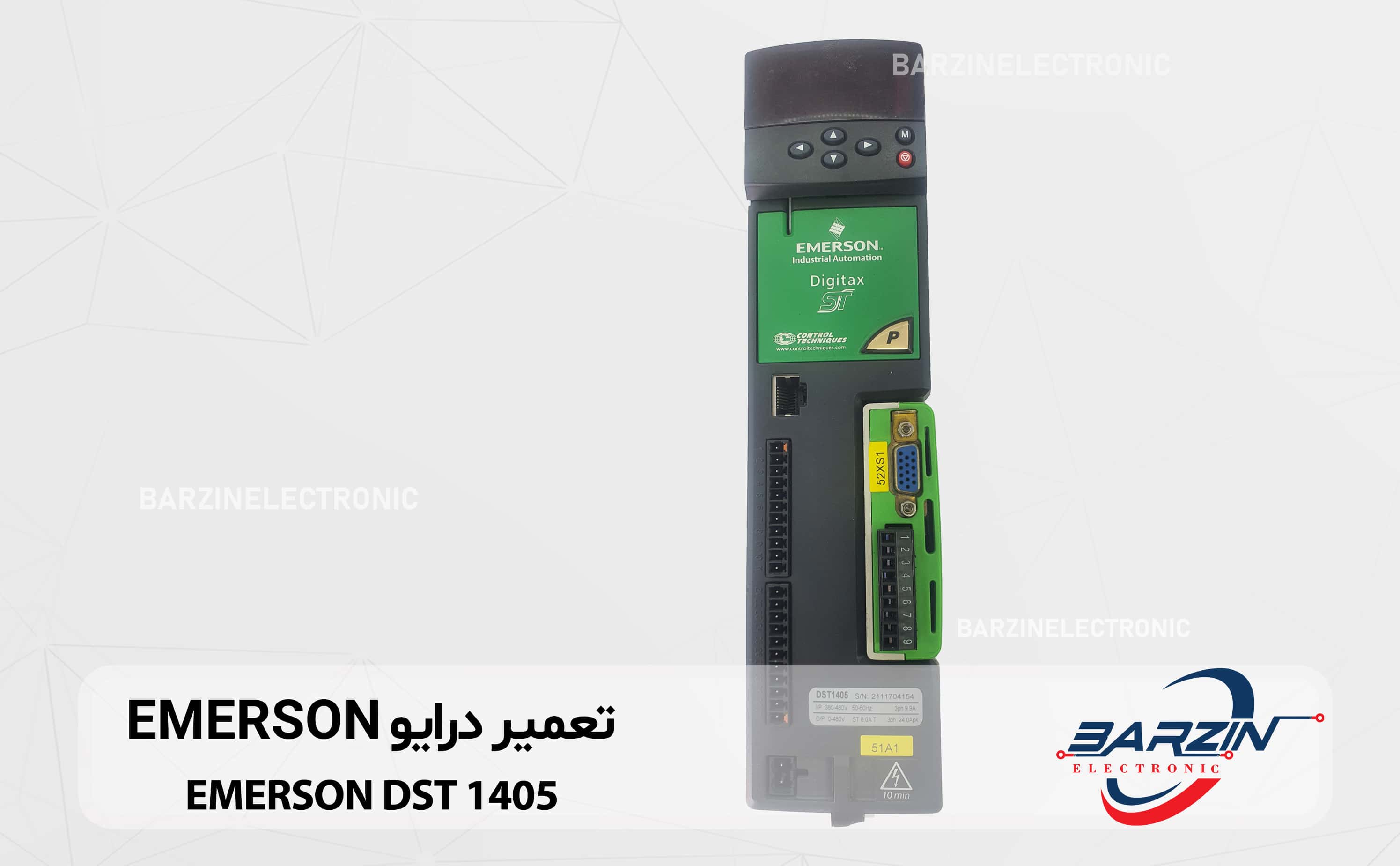

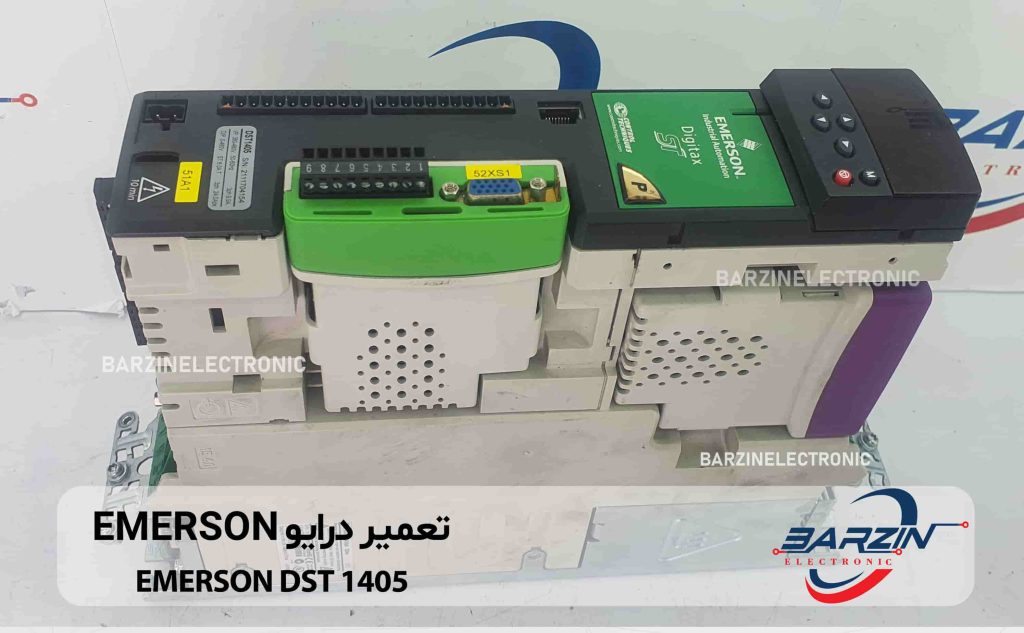

بررسی تخصصی درایو سروو مدل Emerson Digitax ST – DST1405

درایوهای سروو (Servo Drives) نقش حیاتی در دنیای اتوماسیون صنعتی مدرن دارند. آن‌ها وظیفه کنترل دقیق موقعیت، سرعت و گشتاور موتورهای سروو را بر عهده دارند. شرکت Emerson یکی از معتبرترین تولیدکنندگان این تجهیزات در جهان است و سری Digitax ST آن، به عنوان یک خانواده بسیار قدرتمند از درایوهای سروو با عملکرد پیشرفته، شناخته می‌شود. در این متن قصد داریم به بررسی مدل خاص DST1405 از این سری بپردازیم که یکی از پرکاربردترین و قابل اعتمادترین گزینه‌ها در صنایع مختلف محسوب می‌شود.

معرفی کلی مدل DST1405

مدل DST1405 یکی از اعضای سری Digitax ST است که برای کاربردهای نیازمند به کنترل بسیار دقیق و انعطاف‌پذیر طراحی شده است. این مدل با ولتاژ ورودی ۳۸۰ تا ۴۸۰ ولت سه فاز و توان خروجی برای موتورهایی با جریان ۸ آمپر طراحی شده و قابلیت‌هایی چون کنترل موقعیت، کنترل سرعت و کنترل گشتاور را در خود جای داده است.

DST1405 می‌تواند در انواع نسخه‌ها ارائه شود، نظیر:

-DST1405B: نسخه پایه
-DST1405I: نسخه دارای قابلیت Indexing
-DST1405P: نسخه Plus با قابلیت‌های توسعه‌یافته
-DST1405Z: نسخه دارای کنترل حرکت داخلی ساده (EZMotion)

مشخصات فنی کلیدی

در ادامه مشخصات فنی این مدل آورده شده است:

| ویژگی | مقدار / توضیحات |
| ———————— | ————————————- |
| ولتاژ ورودی | 380–480 ولت AC، سه فاز |
| جریان ورودی | 9.5 آمپر |
| جریان خروجی | 8 آمپر |
| فرکانس کاری | 50/60 هرتز |
| ظرفیت توان موتور | بسته به موتور سروو متصل |
| نوع درایو | دیجیتال، کنترل موقعیت |
| کنترل قابل ارائه | سرعت، گشتاور، موقعیت |
| روش خنک‌سازی | فن داخلی و تهویه |
| نوع انکودر قابل پشتیبانی | TTL, HTL, SinCos, EnDat و غیره |
| مدت زمان تخلیه کامل خازن | تا ۱۰ دقیقه پس از خاموشی (هشدار 51A1) |

طراحی و اجزای سخت‌افزاری

مدل DST1405 دارای طراحی فشرده و ماژولار است که امکان استفاده آسان و نصب سریع را در تابلوهای صنعتی فراهم می‌آورد. در ادامه برخی از اجزای کلیدی این درایو معرفی شده‌اند:

– HMI (پنل کاربری)

در بالای درایو، یک پنل شامل کلیدهایی برای ناوبری، انتخاب منوها و نمایش وضعیت دستگاه نصب شده است. این پنل امکان مشاهده و تنظیم پارامترها را فراهم می‌کند.

– ترمینال‌های ورودی/خروجی

درایو دارای ترمینال‌هایی برای ورودی‌ها و خروجی‌های دیجیتال و آنالوگ است. این I/O ها برای دریافت فرمان از PLC، سنسورها و کلیدها و همچنین ارسال سیگنال به سایر تجهیزات کاربرد دارند.

– پورت‌های ارتباطی

پورت‌های مختلفی برای ارتباط با سایر تجهیزات مانند کنترلرها، HMI ها و سیستم‌های مانیتورینگ در این درایو وجود دارد:

– پورت RS-485 یا CANopen برای ارتباط سریال
– پورت مخصوص انکودر و فیدبک
– پورت Pulse برای دریافت پالس موقعیت و جهت از کنترلرهای خارجی

– فن خنک‌کننده

درایو دارای فن داخلی برای خنک‌سازی است که در هنگام کار، به طور خودکار فعال می‌شود و دمای سیستم را در حد استاندارد حفظ می‌کند.

– برچسب مشخصات (Nameplate)

این برچسب شامل مدل، شماره سریال، جریان ورودی و خروجی، هشدار تخلیه خازن و سایر اطلاعات مهم فنی است.

عملکرد و مدهای کنترلی

DST1405 دارای مدهای کنترلی پیشرفته‌ای است که بسته به نیاز کاربرد، قابل انتخاب هستند:

– کنترل موقعیت (Position Control)

در این مد، درایو موقعیت دقیق شفت موتور را مطابق فرمان دریافتی (پالس یا شبکه) کنترل می‌کند. برای کاربردهایی نظیر CNC، ماشین‌های بسته‌بندی، پرینترهای صنعتی و Pick & Place استفاده می‌شود.

– کنترل سرعت (Speed Control)

در این حالت، درایو سرعت موتور را به صورت حلقه بسته یا باز تنظیم می‌کند. در مواردی مانند نقاله‌ها، فن‌ها یا سیستم‌های چرخشی کاربرد دارد.

– کنترل گشتاور (Torque Control)

مدی بسیار حساس که برای کاربردهایی با نیاز به نیروی دقیق (مثل پیچ‌گوشتی‌های صنعتی، ماشین‌های کشش و رول‌برگردان) مورد استفاده قرار می‌گیرد.

مزایا و ویژگی‌های متمایز

– دقت و پاسخ سریع

با پشتیبانی از حلقه فیدبک پرسرعت و انکودرهای دقیق، این درایو پاسخ بسیار سریع و دقت بالایی را در کنترل موقعیت ارائه می‌دهد.

– قابلیت برنامه‌ریزی و تطبیق‌پذیری

درایوهای سری Plus دارای قابلیت‌های برنامه‌نویسی با زبان‌هایی مشابه PLC بوده و می‌توان آن‌ها را برای اجرای توالی‌های خاص برنامه‌ریزی کرد.

– پشتیبانی از شبکه‌های صنعتی

پروتکل‌هایی نظیر CANopen، EtherCAT، Profibus، Modbus RTU قابل اتصال هستند و این درایو را به راحتی با سیستم‌های کنترلی بزرگ ادغام می‌کنند.

– حفاظت کامل

– حفاظت از اضافه جریان
– حفاظت دمای بالا
– حفاظت اتصال کوتاه
– شناسایی خطای انکودر یا فیدبک
– هشدار تاخیر در تخلیه خازن (نشانگر 51A1)

 کاربردهای صنعتی مدل DST1405

این درایو در صنایع متنوعی مورد استفاده قرار می‌گیرد، از جمله:

-ماشین‌آلات بسته‌بندی اتوماتیک
-خطوط مونتاژ رباتیک
-ماشین‌آلات CNC
-سیستم‌های چاپ صنعتی
-ماشین‌آلات کشش، رول‌برگردان، و برش دقیق
-تجهیزات Pick and Place
-سیستم‌های اندازه‌گیری دینامیکی

نصب و راه‌اندازی

– نصب فیزیکی

– نصب روی تابلو یا ریل DIN
– رعایت فضای تهویه بالا و پایین دستگاه
– اتصال زمین ایمن

– سیم‌کشی

– اتصال ورودی سه‌فاز به ترمینال قدرت
– اتصال موتور سروو به خروجی درایو
– سیم‌کشی سیگنال‌ها (پالس، انکودر، I/O)
– استفاده از کابل شیلددار برای کاهش نویز

– تنظیمات اولیه

– تعیین نوع موتور
– مشخص کردن مد کنترلی (مثلاً موقعیت یا سرعت)
– تنظیم پارامترهای پایه: گین، فیدبک، محدودکننده‌ها
– تست دستی از طریق پنل یا نرم‌افزار

نگهداری و عیب‌یابی

– نگهداری دوره‌ای

– تمیزکاری فن و فیلترها
– بررسی سفتی ترمینال‌ها و اتصالات
– بررسی دمای کاری
– تست عملکرد I/O ها

– عیب‌یابی

در صورت بروز خطا، درایو کد خطای مربوطه را نمایش می‌دهد. برخی از خطاهای رایج:

-OV: اضافه ولتاژ
-OH: دمای زیاد
-OC: اضافه جریان
-EF: خطای فیدبک انکودر
-51A1: تخلیه نشدن کامل خازن (احتیاط)

نکات ایمنی

– هرگز قبل از گذشت 10 دقیقه از قطع برق ، درپوش دستگاه را باز نکنید.

– از کابل‌ها و کانکتورهای استاندارد و تایید شده استفاده شود.
– تمام سیم‌کشی‌ها را مطابق با نقشه‌های مهندسی انجام دهید.
– در هنگام تنظیم پارامترها از داده‌های دقیق کارخانه موتور استفاده نمایید.

جمع‌بندی

مدل DST1405 از خانواده درایوهای Digitax ST شرکت Emerson، یک گزینه عالی برای کنترل دقیق حرکتی در کاربردهای متنوع صنعتی است. با قابلیت‌های متنوع در کنترل موقعیت، سرعت و گشتاور، پشتیبانی از انکودرهای مختلف، ورودی‌های پالس، پورت‌های شبکه و I/O های قابل برنامه‌ریزی، این درایو می‌تواند بخش جدایی‌ناپذیری از هر سیستم اتوماسیون پیشرفته باشد.

اگر شما به دنبال راه‌حلی برای کنترل حرکتی دقیق در ماشین‌آلات خود هستید، مدل DST1405 یک انتخاب مطمئن و کارآمد است.
