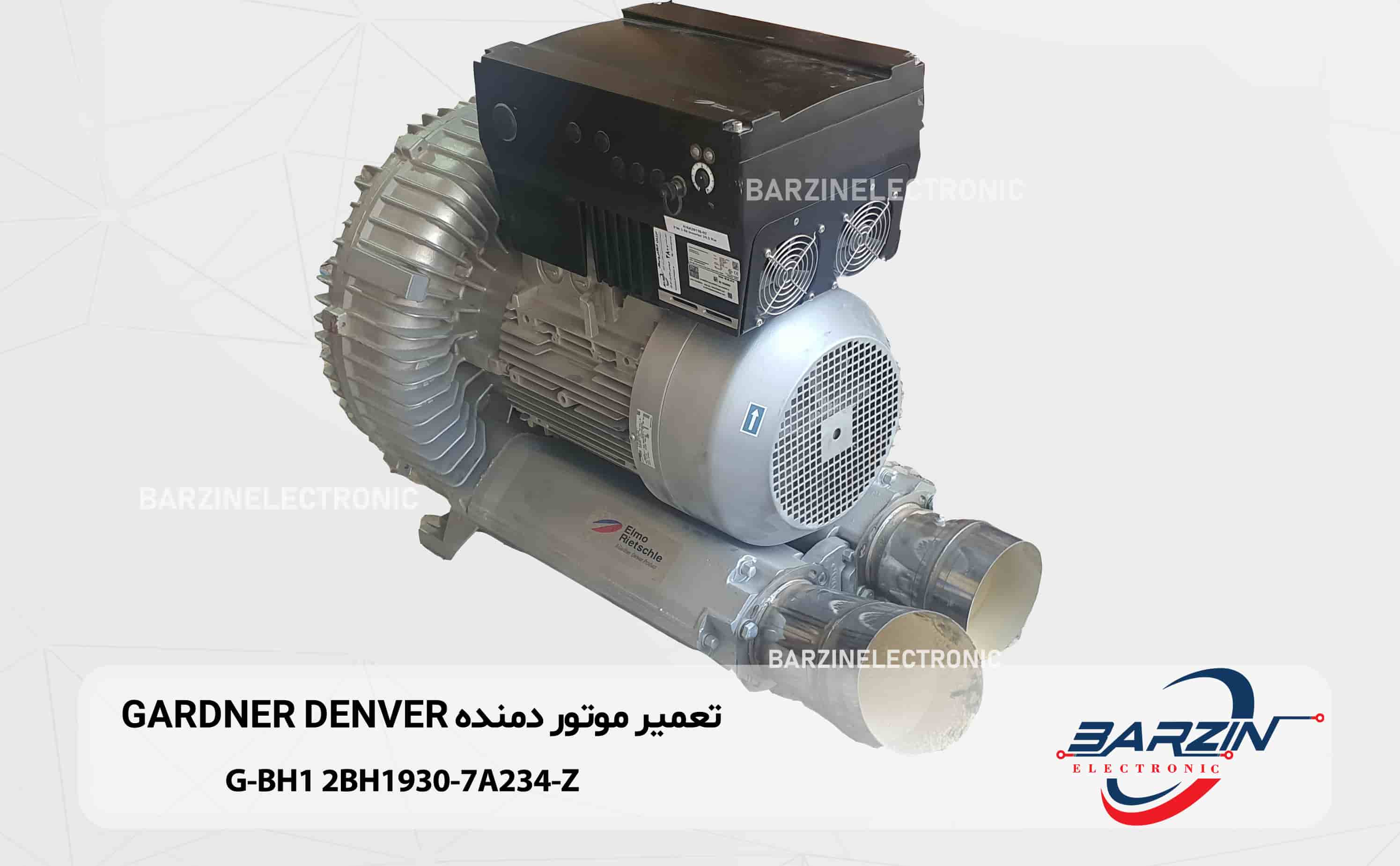

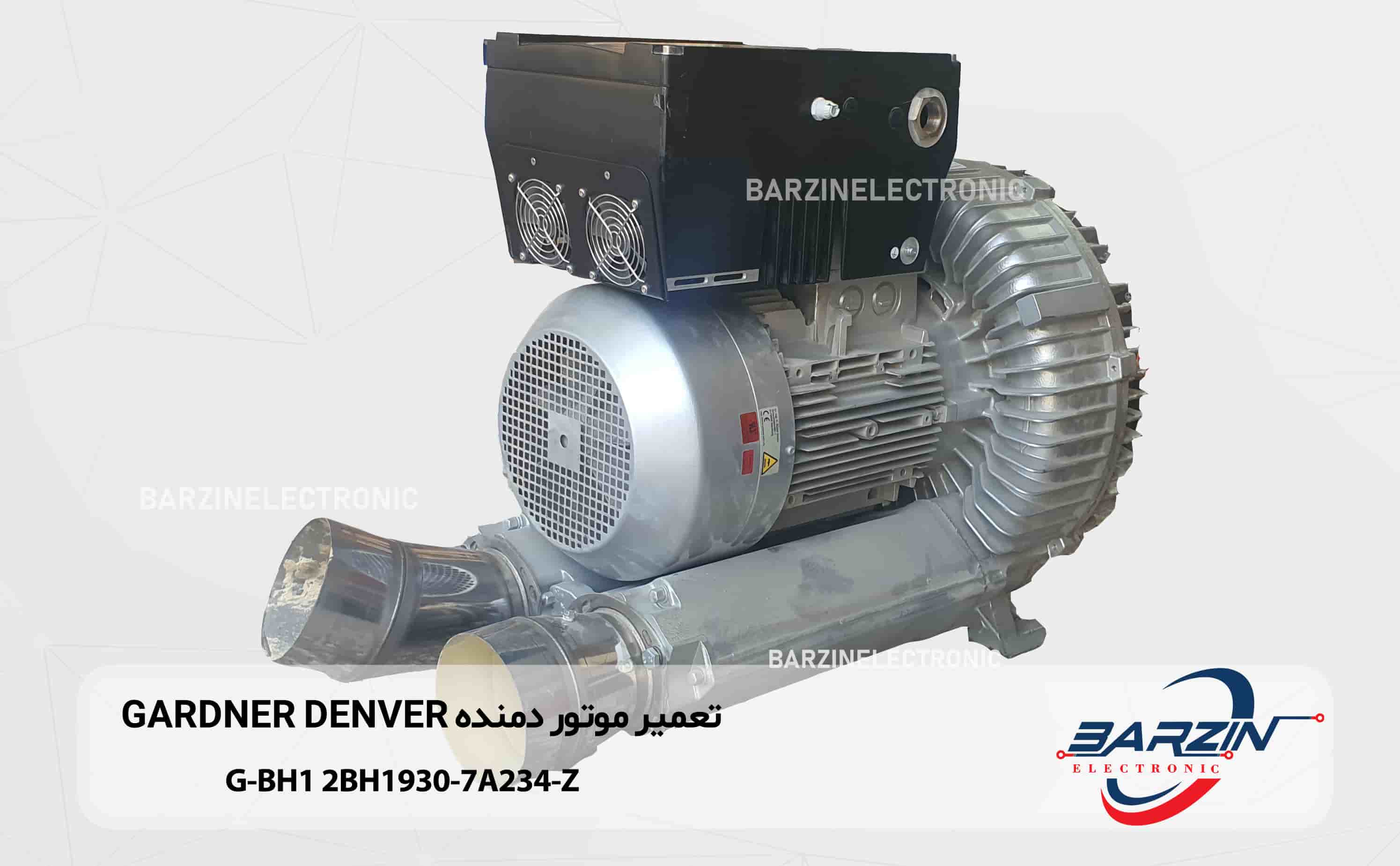

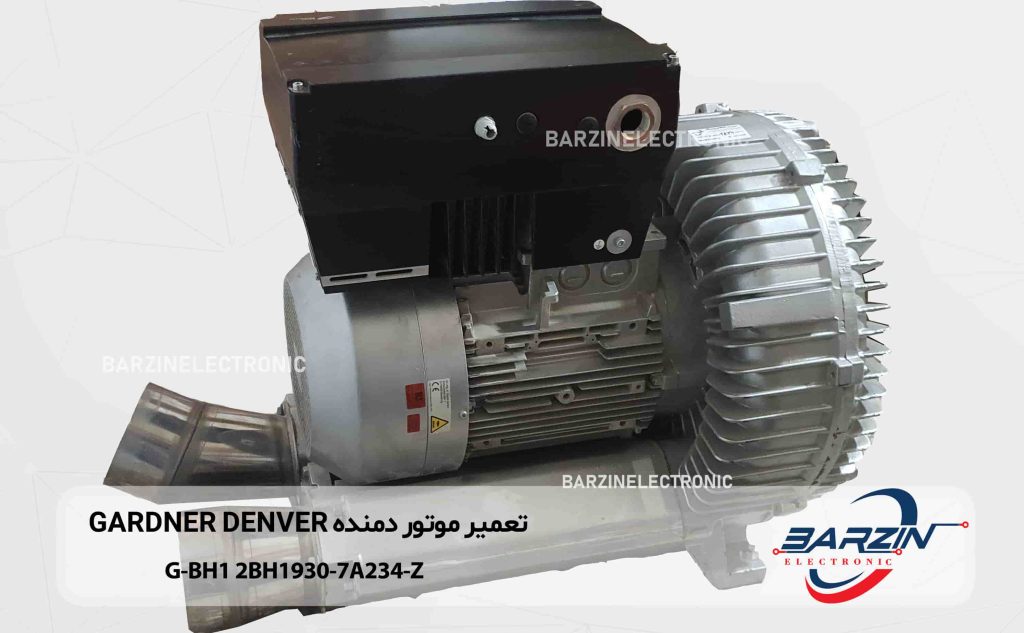

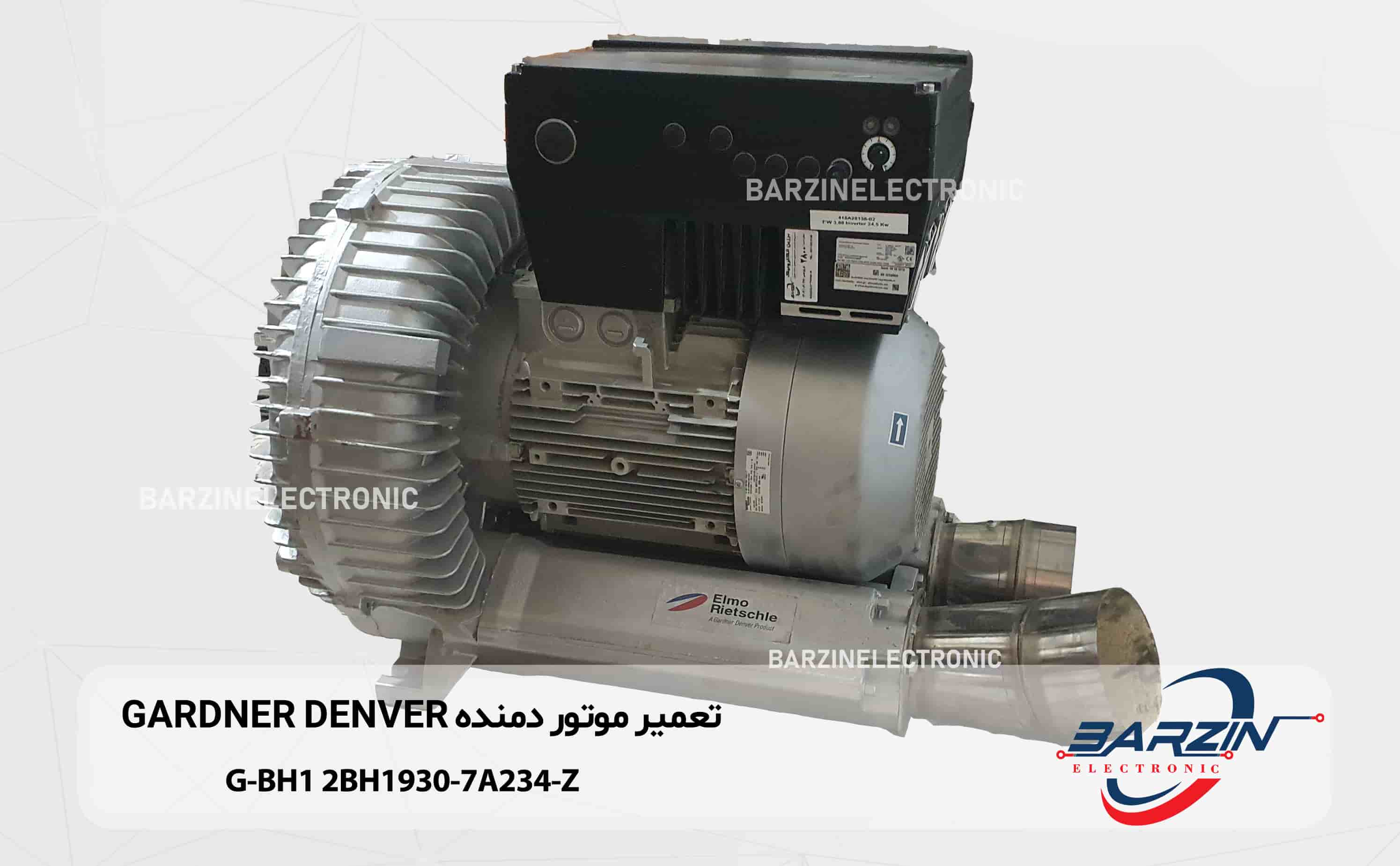

تعمیر موتور دمنده GARDNER DENVER G‑BH1 2BH1930‑7A234‑Z

تعمیر موتور دمنده GARDNER DENVER G‑BH1 2BH1930‑7A234‑Z

– بخش اول: تحلیل نام مدل و معنی اجزای کد

قبل از پرداخت به جنبه‌های فنی، مهم است بدانیم که کد دستگاه چه اجزایی را مشخص می‌کند:

G‑BH1: سری کلی دمنده یا بلوئر کانال جانبی (side-channel blower / regenerative blower / پمپ وکیوم جانبی) که تحت برندهای Elmo Rietschle / Gardner Denver تولید می‌شود.

2BH1930: یک زیرمجموعه یا اندازه بزرگ‌تر در سری 2BH1 که خصوصیات جریان، فشار و توان بالاتری نسبت به مدل‌های کوچک‌تر دارد.

– «1930» احتمالاً نشانگر کلاس قطر، ظرفیت و بازه عملکرد است (مثلاً اندازه بلوئر و ظرفیت هوا).

– 7A234: این بخش معمولاً سری مربوط به پیکربندی موتور، نوع اتصال الکتریکی، دور موتور، نسخه خاص (مانند نسخه ضدانفجار یا با تغییرات مشخص) را نشان می‌دهد. مثلاً در مدل‌های مشابه مانند 2BH1930‑7AH17، عدد «7AH17» نشان‌دهنده پیکربندی خاص موتور و دور و ولتاژ است.

-Z یا پسوند Z: اغلب به معنای نسخه خاصی است، مثلاً نسخه‌ای که برای اتصال خاص طراحی شده، یا نسخه‌ای که دارای مانت مخصوص (مثلاً پخ شده یا با پیچ‌بندی خاص) است. در برخی اسناد دیده شده که مثلاً «Z = M34» یا «Z = M35» برای سایز یا نوع اتصال دخیل است. در لیست‌های مربوط به سری 2BH1930، پسوندهایی مانند AD36‑Z، AD56‑Z ذکر شده‌اند که با Z = M34, M35, M71, M72 مرتبط‌اند.

بنابراین، مدل 2BH1930‑7A234‑Z احتمالاً یکی از نسخه‌های خاص سری 2BH1930 است که موتور و اتصال آن در سری «7A234» و با پسوند Z برای تنظیمات مکانیکی خاص طراحی شده است.

از آنجا که نسخه‌های سری 2BH1930 با پسوندهایی مانند 7AH07، 7AH17، 7AH27 و غیره عرضه شده‌اند، مدل 7A234 یک کد سفارشی است که ممکن است ترکیبی از ویژگی‌های این نسخه‌ها باشد.

– بخش دوم: مقایسه با مدل‌های شناخته شده و برآورد ویژگی‌ها

برای برآورد دقیق‌تر ویژگی‌های 2BH1930‑7A234-Z، ابتدا نگاهی به ویژگی‌های مدل‌های شناخته‌شده سری 2BH1930 می‌اندازیم:

– در وب‌سایت‌های فروشندگان، سری 2BH1930 شامل مدل‌هایی مانند 2BH1930‑7AH07، 7AH17، 7AH27، 7AH37، 7AC05، 7AC15، 7AC25، 7AP07 و غیره است.

– پسوندهایی مانند -Z در ترکیب با AD56‑Z, AD36‑Z نیز در لیست مدل‌های 2BH1930 دیده شده‌اند، که دلالت بر تنظیمات خاص مکانیکی یا اتصالات دارند.

– این مدل‌ها معمولاً برای فشارهای تفاضلی متوسط، جریان بالا و کاربردهای صنعتی طراحی شده‌اند.

از این مقایسه، می‌توان چند فرض معقول انجام داد:

– مدل 2BH1930‑7A234‑Z احتمالأ توان موتور بزرگ، جریان هوا زیاد و فشار تفاضلی قابل توجهی دارد.

– این نسخه ممکن است طراحی شده باشد تا در شرایط خاص (مثلاً سرعت دور بالا، ساختمان خاص محفظه یا اتصالات خاص) عمل کند.

– پسوند Z احتمال دارد نشانگر تجهیزاتی مثل مانت یا فلنج خاص، تبدیل ورودی/خروجی متفاوت، یا الزامات صفحه پایه و اتصالات خاص باشد.

– بخش سوم: برآورد ویژگی‌های فنی

با توجه به شباهت به سایر مدل‌های 2BH1930، می‌توان ویژگی‌های فنی زیر را برای مدل 2BH1930‑7A234‑Z برآورد کرد (این مقادیر تخمینی‌اند و باید با داده‌های سازنده تأیید شوند):

– دامنه جریان هوا (Flow Rate)

مدل‌های 2BH1930 در لیست مدل‌های فروش دیده می‌شوند که جریان هوا بالایی دارند. در توضیحات عمومی برای سری G‑BH1 گفته شده است که جریان ورودی تا تقریباً 2,450 متر مکعب بر ساعت امکان‌پذیر است.

با توجه به اندازه بزرگ‌تر 1930، احتمالاً جریان در حالت مصرفی بین 1,000 الی 2,000 متر مکعب بر ساعت باشد (بسته به فشار کاری و شرایط ورودی/خروجی).

– فشار تفاضلی (Differential Pressure)

در حالت معمول، سری G-BH1 می‌تواند فشار تفاضلی تا حدود 700 تا 780 میلی‌بار تولید کند (برای مدل‌های کوچک‌تر نیز این مقدار ذکر شده است).

برای مدل بزرگ‌تر 2BH1930، فشار ممکن است در محدوده 500 تا 700 میلی‌بار یا بیشتر باشد، البته بسته به طراحی محفظه و دور موتور.

– توان موتور و دور

مدل‌های مشابه مانند 2BH1830‑7AH17 دارای توان 5.5 کیلووات و دور 2,900 دور در دقیقه بوده‌اند.

با این مقایسه، ممکن است مدل 2BH1930‑7A234-Z دارای توان موتور بین 7 تا 12 کیلووات (یا بیشتر، بسته به نسخه) و دوری معادل 2,800 تا 3,600 دور بر دقیقه باشد.

– ولتاژ و اتصال موتور

مدل‌های سری G-BH1 معمولاً موتورهایی دارند با دامنه ولتاژ چندگانه (مثلاً برای کار در شبکه‌های برق متفاوت) و کلاس حفاظت IP55.

لذا پیش‌بینی می‌شود موتور دستگاه در ولتاژهایی مانند 200–240 Δ / 345–415 Y (برای فرکانس 50 هرتز) یا معادل شبکه‌های 60 هرتز کار کند، با کلاس حفاظتی IP55 و عایق F یا بالاتر.

– وزن دستگاه

مدل 2BH1830‑7AH17 وزنی حدود 135 کیلوگرم دارد.

با توجه به ابعاد بزرگ‌تر در مدل 1930 و امکانات اضافی احتمالی (مانند پوسته ضخیم‌تر، اتصالات ویژه و غیره)، وزن دستگاه بین 150 تا 250 کیلوگرم ممکن است باشد.

– سطح صدا و نویز

برای مدل‌های کوچک‌تر، سطح نویز در حدود 50–60 دسی‌بل ذکر شده است.

در نسخه بزرگ‌تر، سطح نویز ممکن است افزایش یابد، مثلاً -60 تا 75 دسی‌بل- یا بیشتر، بستگی به طراحی محفظه و عایق صوتی دارد.

– بهره‌وری، تحمل حرارتی و عملکرد حرارتی

مدل‌های G-BH1، به دلیل طراحی با پره‌های کانال جانبی و گردش چندباره هوا، نسبت به بسیاری از پمپ‌های وکیوم سنتی نسبتاً کارآمد عمل می‌کنند.

اما در توان‌های بالا، اثرات گرمایی بیشتر می‌شود؛ بنابراین دستگاه باید طراحی خنک‌کننده بهتری داشته باشد و مصالح داخلی باید تحمل دمای بالا را داشته باشند.

– بخش چهارم: طراحی داخلی، اجزاء و مواد ساخت

برای درک بهتر عملکرد و ویژگی‌ها، نگاهی به اجزای معمول و مواد ساخت چنین دستگاه‌هایی می‌اندازیم و اینکه احتمالاً در مدل دقیق 2BH1930‑7A234-Z چگونه اعمال می‌شود:

 الف) پوسته و بدنه

– بدنه معمولاً از چدن یا آلومینیوم ریخته‌گری ساخته می‌شود تا استحکام و استهلاک حرارتی مطلوب را تأمین کند.

– در مسیر عبور هوا و گاز، سطح داخلی باید به دقت ماشین‌کاری شده باشد تا افت فشار غیر ضروری کاهش یابد.

– برای تحمل ارتعاشات و تراز مناسب موتور، پوسته باید طراحی مقاومی داشته باشد.

 ب) چرخ پره (Impeller)

– پره یا چرخ محوری داخلی در وسط محفظه قرار دارد، و هوا یا گاز با برخورد به پره، انرژی می‌گیرد و به سمت خروجی هدایت می‌شود.

– جنس پره معمولاً از آلومینیوم یا آلیاژهای سبک با مقاومت به خستگی خوب است.

– طراحی پره باید دقت بسیار بالا داشته باشد (توازن دینامیکی) تا لرزش به حداقل برسد.

 ج) یاتاقان‌ها و محفظه‌های پشتیبانی

– اغلب یاتاقان‌ها بیرونی هستند، یعنی آنها در بخش بیرون از جریان اصلی گاز قرار دارند تا حرارت کمتری تحمل کنند.

– یاتاقان‌ها معمولاً بلبرینگ‌های مقاوم با روانکاری مناسب هستند تا عمر بلندمدت داشته باشند.

 د) محفظه ورودی و خروجی

– طراحی ورودی باید به گونه‌ای باشد که جریان مناسب هوا را فراهم کند و افت ناگهانی فشار کاهش یابد.

– معمولاً یک فیلتر یا صافی در ورودی نصب می‌شود تا ذرات جامد وارد محفظه نشوند.

– خروجی نیز باید طوری طراحی شود که جریان به آرامی خارج شود و تنش‌های ناگهانی وارد دستگاه نگردد.

 هـ) سیستم خنک‌کننده

– در بسیاری از مدل‌های بزرگ، طراحی راه‌های خنک‌کننده با رادیاتور یا کانال‌های هوا برای دفع حرارت اضافی ضروری است.

– گاهی بدنه دستگاه به گونه‌ای طراحی می‌شود که انتقال حرارتی به هوا محیط انجام گیرد.

 و) پوشش عایق حرارتی و صوتی

– ممکن است پوشش‌ها و عایق‌های صوتی و حرارتی در بدنه داخلی به کار روند تا دمای داخلی کنترل شود و صدا کاهش یابد.

 واشرها و سیل‌های مکانیکی باید مقاوم در برابر دما و خوردگی باشند.

– بخش پنجم: کاربردهای مدل 2BH1930‑7A234‑Z

با فرض ویژگی‌های بزرگ‌تر این مدل، کاربردهای زیر بسیار محتمل‌اند:

-سیستم‌های خلأ صنعتی نیمه‌سنگین

در خطوط تولیدی که نیاز به خلأ بیشتری نسبت به مدل‌های کوچک‌تر دارند، مثلاً در بسته‌بندی صنعتی بزرگ یا خلأ در فرآیندهای شیمیایی یا الکترونیکی.

-تهویه و جابجایی هوا یا گاز در حجم زیاد

در کارخانه‌ها یا سیستم‌هایی که نیاز به انتقال گاز یا هوا با دبی بالا و فشار متوسط دارند.

-فرایندهای جداسازی گاز یا فیلتراسیون

در کاربردهایی مانند جداسازی بخارات، خشک‌سازی گازها یا عبور گاز از روی لایه‌های فیلتر.

-پشتیبانی در تجهیزات پزشکی یا آزمایشگاهی بزرگ

در دستگاه‌هایی که هوا یا خلأ زیادی نیاز دارند، مثلاً در سیستم‌های تشخیص یا تجهیزات بزرگ آزمایشگاهی.

-کاربردهای خاص صنعتی

مانند سیستم‌های کنترل دود یا گاز صنعتی، سیستم‌های تهویه کارخانه‌های بزرگ، سیستم‌های انتقال گازهای سبک در واحدهای فرآیندی.

– بخش ششم: مزایا و نقاط قوت مدل 2BH1930‑7A234‑Z

با توجه به ویژگی‌های احتمالی و نقاط قوت کلی سری G-BH1، این مدل می‌تواند مزایای زیر را داشته باشد:

-ظرفیت بالا و عملکرد قدرتمند
با توان موتور بالا و طراحی بهینه، می‌تواند برای بارهای بزرگ مناسب باشد.

-طراحی کم نگهداری
مانند سایر مدل‌های G-BH1، طراحی ساده‌تر، تعداد قطعات متحرک کمتر و بی‌نیازی به روغن در بخش جریان هوا، مزیت نگهداری پایین را به همراه دارد.

-انعطاف‌پذیری بالاتر
ممکن است با امکان نصب درایو دور متغیر (VFD)، کنترل دقیق‌تر جریان هوا فراهم شود.

-عمر بالا
اگر طراحی و مواد بهینه باشند، امکان کار برای هزاران ساعت با وقفه کم وجود دارد.

-قابلیت سفارشی‌سازی
با داشتن پسوند Z و شماره سری 7A234، احتمالا این مدل برای کاربردهای خاص سفارشی شده — مثلاً با اتصالات، فلنج‌ها یا طراحی ساختاری خاص — که مزیت رقابتی در پروژه‌ها ویژه خواهد بود.

– بخش هفتم: چالش‌ها، محدودیت‌ها و نکات احتیاط

همان‌طور که مزایا وجود دارد، این مدل هم ممکن است با چالش‌هایی مواجه باشد:

-بار حرارتی زیاد
در توان‌های بالا گرمای تولید شده زیاد خواهد بود؛ اگر دستگاه نتواند به خوبی خنک شود، کارایی کاهش و ممکن است آسیب ببیند.

-نویز و ارتعاش زیاد
در اندازه بزرگ‌تر و دور بالا، ارتعاش و نویز بیشتر خواهد بود؛ نیاز به توازن دقیق و عایق صوتی مناسب است.

-نیاز به برق قدرتمند و پشتیبانی الکتریکی
تأمین جریان و ولتاژ مناسب برای موتور بزرگ ضروری است، در غیر این صورت افت ولتاژ یا نوسان برق ممکن است مشکل‌آفرین باشد.

-نیاز به فیلتراسیون و پیش‌تصفیه گاز ورودی
ذرات یا آلودگی در ورودی ممکن است به پره‌ها آسیب وارد کند؛ فیلتر ورودی با ظرفیت مناسب باید نصب شود.

-پیک مصرف در بار پایین
اگر دستگاه همیشه با توان کامل کار نکند، ممکن است در کارکرد در بار پایین کمبودی در بهره‌وری دیده شود؛ لذا کنترل دور متغیر اهمیت دارد.

-هزینه اولیه و تأمین قطعات یدکی
نسخه خاص با پسوند Z ممکن است قطعات سفارشی داشته باشد؛ تأمین قطعات یدکی ممکن است دشوارتر باشد.

– بخش هشتم: نگهداری، سرویس و توصیه‌ها

برای بهره‌برداری بهینه از مدل 2BH1930‑7A234‑Z، رعایت نکات زیر مهم است:

-نصب صحیح و تراز کردن دقیق
دستگاه باید روی پایه‌ای صاف و تراز نصب شود و اتصالات ورودی و خروجی بدون تنش مکانیکی باشند.

-فیلتراسیون ورودی
همیشه یک فیلتر مناسب در ورودی قرار دهید و آن را متناسب با شرایط محیطی تمیز کنید یا تعویض کنید.

-پایش دما و لرزش
سنسور دما، فشار و لرزش باید صعود غیرمعمول را پایش کنند. اگر دمای دستگاه بیش از حد بالا شود یا لرزش ناگهانی رخ دهد، باید دستگاه متوقف و بررسی شود.

-گریس‌کاری یاتاقان‌ها
اگر یاتاقان‌ها نیاز به گریس دارند، طبق دستورالعمل سازنده آنها را به موقع گریس‌کاری کنید.

-بازرسی پره‌ها و مسیر جریان داخلی
در دوره‌های زمانی منظم، وضعیت پره‌ها و سطح داخلی مسیر جریان را بررسی نمایید؛ آلودگی یا خوردگی را پاک نمایید.

-تنظیم مناسب درایو دور متغیر
اگر دستگاه با کنترل دور کار می‌کند، باید درایو به گونه‌ای تنظیم شود که تغییرات دور یکنواخت و کنترل‌شده باشد.

-استفاده از دریچه ایمنی و فشارشکن (Relief Valve)
برای جلوگیری از فشار بیش از حد، از شیر ایمنی استفاده شود تا دستگاه دچار اضافه فشار نشود.

-ثبت تاریخچه عملکرد و داده‌ها
دوران کارکرد، دما، فشار، سرویس‌ها، هر گونه اشکال یا تعمیر انجام‌شده را ثبت کنید تا بتوان الگوهای خرابی را تحلیل کرد.

– جمع‌بندی و توصیه نهایی

مدل G‑BH1 2BH1930‑7A234‑Z  یک نسخه پیشرفته و سفارشی از سری بزرگ‌تر 2BH1930 است که برای کاربردهای با ظرفیت بالا طراحی شده است. با استفاده از ترسیم کد دستگاه و مقایسه با مدل‌های شناخته‌شده این سری، می‌توان برآورد کرد که این مدل دارای توان زیاد، جریان هوا بزرگ، فشار تفاضلی چشمگیر، وزن قابل‌توجه و ساختار محکم است.

با این حال، چون اطلاعات مستقیم و رسمی از سازنده برای این مدل خاص در منابع عمومی در دسترس نیست، توصیه من این است:

– اگر امکان دارد، پلاک دستگاه یا برچسب فنی (Nameplate) را بررسی کنید و اطلاعات دقیق مانند توان موتور، دور، جریان، ولتاژ، فشار تفاضلی و شماره سریال را استخراج کنید.

– با نمایندگی رسمی Gardner Denver یا Elmo Rietschle تماس بگیرید و درخواست دیتاشیت کامل این مدل (2BH1930‑7A234‑Z) نمایید.

– هنگام طراحی سیستم و انتخاب دستگاه، فرضیات بالا را با داده‌های واقعی چک نمایید تا طراحی دقیق صورت گیرد.
