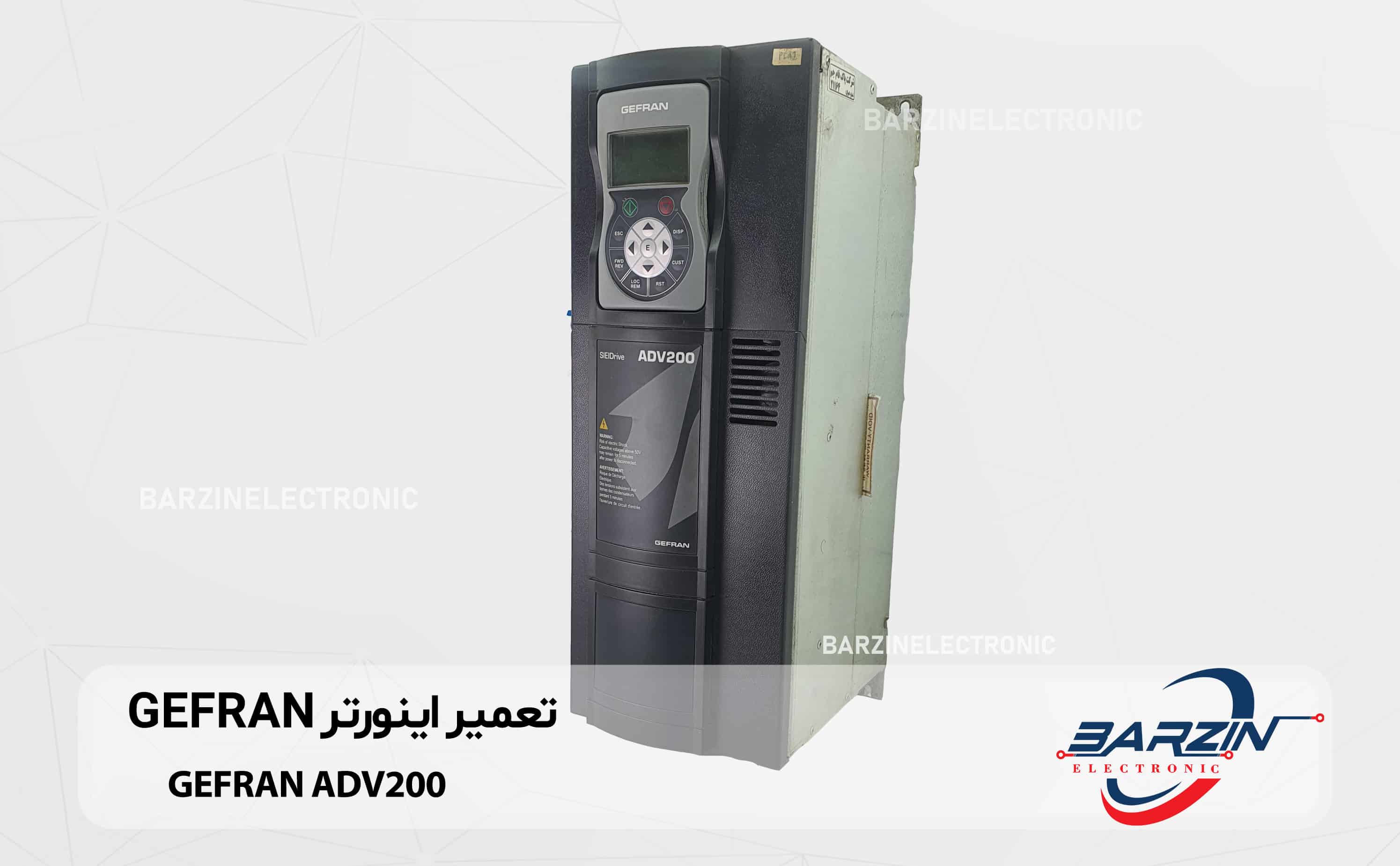

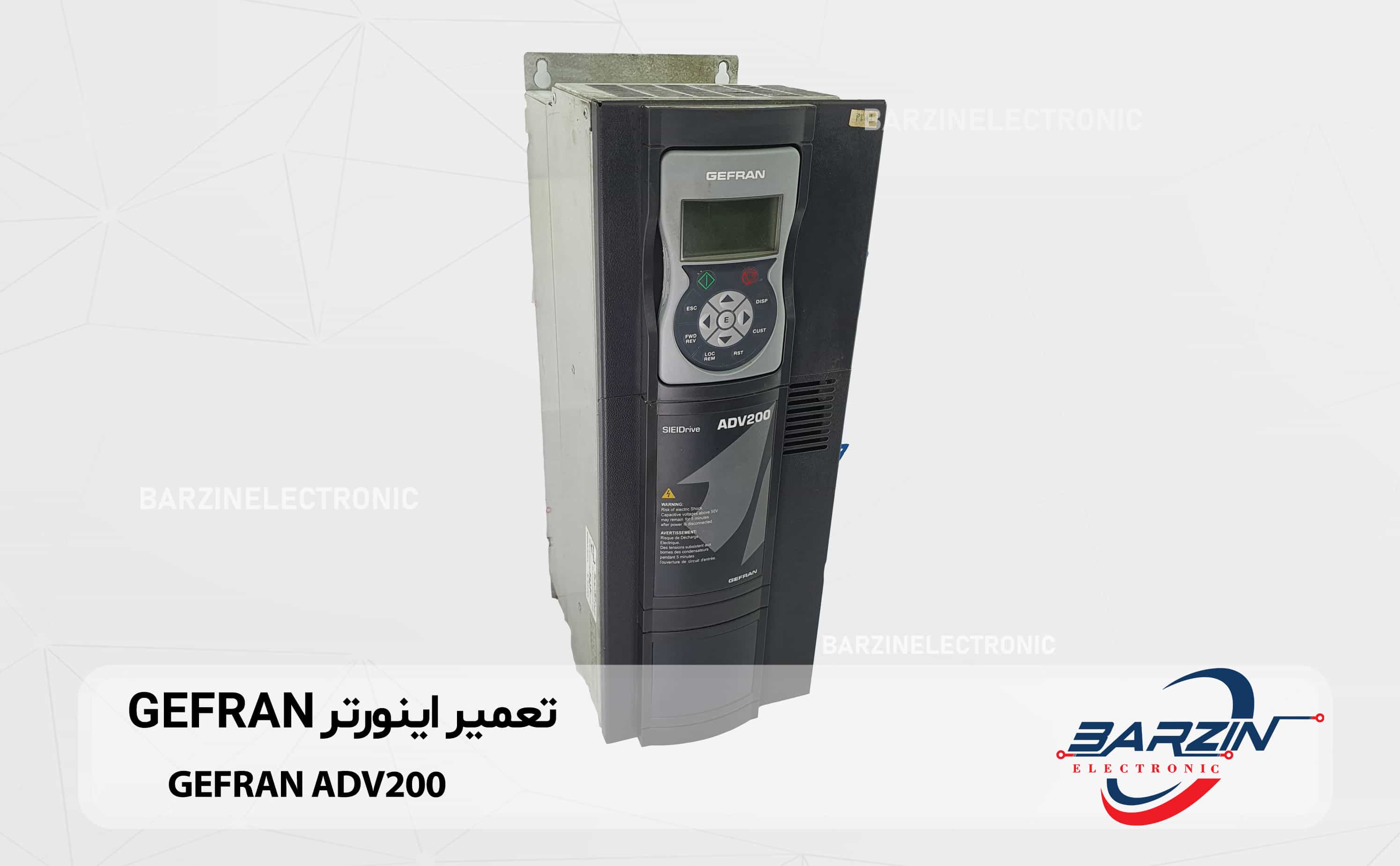

دستگاه GEFRAN ADV‑3185‑KBX‑4 یکی از اینورترهای (درایوهای فرکانسی) سری ADV200 شرکت Gefran است.
اینورترها قطعات الکترونیکی هستند که برق متناوب (AC) ورودی را به برق متغیر تبدیل می‌کنند تا سرعت موتور سه‌فاز قابل کنترل شود.
این تبدیل شامل تغییر ولتاژ، فرکانس و کنترل مناسب بر جریان است تا موتور بتواند با مقادیر متفاوت سرعت و گشتاور کار کند.

مدل ADV‑3185‑KBX‑4 طراحی شده تا در کاربردهای صنعتی سنگین یا نیمه‌سنگین وظیفه کنترل موتورهای سه‌فاز را بر عهده بگیرد.
این مدل دارای ویژگی‌های پیشرفته‌ای است که آن را از مدل‌های ساده‌تر متمایز می‌کند، مثل مدهای کنترلی گوناگون، تجهیزات داخلی مانند فیلتر EMC، چوک DC، واحد ترمز، و امکان کارت توسعه برای ارتباطات صنعتی.

در ادامه جنبه‌های مختلف این دستگاه را بررسی می‌کنم، از ویژگی‌های فیزیکی و الکتریکی گرفته تا نکات عملی نصب، راه‌اندازی، عیب‌یابی و نگهداری.

– ویژگی‌های الکتریکی و مشخصات فنی

– توان و جریان‌ کاری

این دستگاه برای توان تقریبی ۱۸٫۵ کیلووات طراحی شده است.
مدل ADV‑3185‑KBX‑4 در حالت کاری سنگین (Heavy Duty) قابلیت تأمین گشتاور ۱۰۰٪ در بار پایه و امکان اضافه بار ۱۵۰٪ برای مدت محدود را دارد.
در ولتاژ ورودی ۴۰۰ ولت، جریان ورودی برای کار پیوسته در حالت سنگین حدود ۳۲٫۳ آمپر برآورد می‌شود.
در حالت کاری سبک (Light Duty)، با فرض بار کمتر، جریان ورودی می‌تواند تا ~۳۹ آمپر افزایش یابد.

در خروجی، برای موتورهای آسنکرون، جریان نامی در حالت سنگین حدود ۳۸ آمپر است؛ در حالت سبک برای بار کمتر این جریان می‌تواند تا ~۴۶ آمپر تعیین شود.
برای موتورهای سنکرون (اگر استفاده شود) هم محدودیت جریان متفاوتی دارد.

توان اسمی و جریان‌ها در حالت‌های کاری مختلف طراحی شده‌اند تا دستگاه انعطاف عملکردی داشته باشد و بتواند در شرایط متفاوت بار عمل کند.

– ورودی، ولتاژ و فاز

اینورتر ADV‑3185‑KBX‑4 با برق سه‌فاز کار می‌کند. ولتاژ ورودی معمولش در بازه ۴۰۰ ولت (یا تا حدود ۴۸۰ ولت) تنظیم شده است.
این بازه توانایی تطبیق با شبکه‌های صنعتی رایج را فراهم می‌کند.
در بیشتر حالت‌ها، فرکانس تغذیه شبکه ۵۰ یا ۶۰ هرتز در نظر گرفته می‌شود.

– امکانات داخلی: فیلتر، چوک و ترمز

یکی از نقاط قوت این مدل، داشتن فیلتر EMC داخلی (برای کنترل تداخل الکترومغناطیسی) است.
همچنین مجهز به چوک (inductor) یا دِچوک DC داخلی است که به پایداری ولتاژ شینه DC کمک می‌کند و نوسانات را کاهش می‌دهد.
واحد ترمز (internal braking unit) نیز درون دستگاه طراحی شده تا در موارد متوقف کردن سریع یا کنترل ترمزی بار، بتواند گشتاور ترمز را تضمین کند.

داشتن این امکانات به صورت داخلی باعث می‌شود نیاز به قطعات جانبی کمتر شود و نصب کلی سیستم ساده‌تر گردد.

– کنترل و مدهای کنترلی

این دستگاه از مدهای کنترلی متنوعی پشتیبانی می‌کند:

– کنترل V/F (ولتاژ بر فرکانس) ساده
– کنترل V/F با فیدبک
– کنترل برداری در حلقه باز (Open Loop Vector Control)
– کنترل برداری با فیدبک

مد کنترل برداری با فیدبک زمانی استفاده می‌شود که دقت بالا در کنترل سرعت و گشتاور نیاز باشد.
در کاربردهایی که بار متغیر است یا بار حساس داریم، این مد کمک می‌کند تا پاسخ به تغییرات بار بهبود یابد.

فرکانس سوئیچینگ (Switching Frequency) نیز قابل انتخاب است. به طور پیش‌فرض معمولاً ۴ کیلوهرتز انتخاب شده است، اما کاربر می‌تواند آن را به ۶، ۸، ۱۰، یا ۱۲ کیلوهرتز تنظیم کند تا تعادل بین تلفات سوئیچینگ، نویز و دمای قطعات برقرار شود.

– ارتباطات و شبکه‌ها

ارتباط دستگاه با سیستم کنترل یا مانیتورینگ از طریق RS‑485 با پروتکل Modbus RTU امکان‌پذیر است.
علاوه بر این، طراحی ماژولار دستگاه اجازه می‌دهد کارت‌های گسترش (expansion cards) برای پروتکل‌های صنعتی مانند Profibus، CANopen، Ethernet/IP، Profinet و غیره به دستگاه افزوده شوند.

این امکان باعث می‌شود دستگاه در محیط‌های اتوماسیون پیچیده‌تر به سادگی گنجانده شود و با دیگر قطعات سیستم ارتباط یابد.

– ساختار فیزیکی و ابعاد

اینورتر دارای درجه حفاظت IP20 است، یعنی برای محیط‌های داخلی با شرایط کنترل‌شده مناسب است.
وزن دستگاه تقریباً ۱۸ کیلوگرم گزارش شده است.
ابعاد آن حدود ۲۷ × ۶۰ × ۳۵ سانتیمتر برآورد شده است.
طراحی مکانیکی دستگاه به صورت ماژولار است تا قسمت‌های داخلی به سادگی قابل دسترسی و تعمیر باشند.

قطعاتی مانند کیبورد یا پنل تنظیمات معمولاً همراه دستگاه عرضه می‌شوند تا امکان تنظیم و مانیتور کردن وضعیت دستگاه فراهم باشد.

– کاربردها و حوزه‌های استفاده

مدل ADV‑3185‑KBX‑4 به دلیل توان بالا و امکانات کنترلی پیشرفته، در صنایع متعددی کاربرد دارد:

– در ماشین‌آلات صنعتی بزرگ مثل پرس، رول‌فرمینگ، ماشین‌های نورد
– برای سیستم‌های پمپاژ بزرگ، تهویه و سیستم‌های HVAC
– در خطوط تولید مواد غذایی یا شیمیایی که کنترل دقیق دور لازم است
– در دستگاه‌هایی با بار متغیر مثل میکسرها یا بالابرها
– در کاربردهایی که نیاز به توقف نرم یا ترمز کنترل‌شده دارند
– در پروژه‌های اتوماسیون صنعتی با نیاز به یکپارچگی با شبکه‌های صنعتی

از آنجا که این دستگاه امکانات پیشرفته‌ای دارد، در سیستم‌هایی که دقت کنترلی بالا، پاسخ سریع به تغییر بار، و ارتباط گسترده مورد نیاز است، انتخاب مناسبی است.

– مزایا و نقاط قوت

در ادامه مزایای کلیدی این مدل را بررسی می‌کنم:

-انعطاف کنترلی زیاد به دلیل پشتیبانی از مدهای مختلف کنترلی
-قطعات داخلی کامل مثل فیلتر EMC، چوک، واحد ترمز که نیاز به اجزای خارجی را کاهش می‌دهد
-ماژولار بودن سخت‌افزاری که امکان ارتقاء یا افزودن کارت‌های ارتباطی را می‌دهد
-پاسخ مناسب به بار متغیر به ویژه در مدهای برداری
-کاهش هزینه جانبی نصب به دلیل امکانات داخلی
-کاهش پیچیدگی سیستم چون نیازی به برخی اجزای جانبی جداگانه نیست
-ادغام آسان با سیستم‌های اتوماسیون به خاطر امکان اضافه کردن کارت‌های شبکه
-عملکرد پایدار و بهینه‌تر موتور به خاطر کنترل دقیق
-امکان اضافه بار برای شرایط گذرا، که برای راه‌اندازی بار سنگین مناسب است

همه این مزایا موجب می‌شوند که دستگاه از نظر اقتصادی نیز در بسیاری از پروژه‌ها مقرون به صرفه باشد.

– محدودیت‌ها، خطرات و نکات ضعف

در کنار مزایا، بخش‌هایی هستند که باید با دقت در طراحی و بهره‌برداری در نظر گرفته شوند:

– درجه حفاظت IP20 به معنی عدم مقاومت زیاد در برابر گرد و غبار یا رطوبت بالا است؛ باید در محیط کنترل‌شده نصب شود
– گرمای تولیدی زیاد در حالات کاری سنگین؛ اگر تهویه کافی نباشد، ممکن است دستگاه دچار ضعف شود
– نویز الکترومغناطیسی: اگر کابل‌ها و فیلترها به درستی انتخاب نشوند، اختلالات الکترونیکی در سیستم ایجاد می‌شود
– پیچیدگی تنظیمات: بهره از امکانات پیشرفته نیازمند تسلط بر پارامترهای داخلی است
– هزینه اولیه بالاتر نسبت به درایوهای ساده‌تر
– حساسیت به کیفیت برق ورودی؛ نوسان زیاد ولتاژ یا اختلالات شبکه ممکن است عملکرد را مختل کند
– نیاز به نگهداری دوره‌ای و نظارت فنی منظم
– در کاربردهایی که بار ثابت و ساده دارند، استفاده از تمامی امکانات ممکن است غیرضروری باشد
– در شرایط محیطی خاص (دمای بالا، رطوبت زیاد، آلاینده‌های شیمیایی) احتمال خرابی قطعات بیشتر است

بنابراین در هنگام انتخاب و طراحی یک سیستم با اینورتر، باید دما، تهویه، کیفیت برق و شرایط محیطی را به دقت مورد بررسی قرار داد.

– راهنمای نصب و راه‌اندازی

برای بهره بردن از عملکرد مناسب دستگاه و کاهش ریسک خرابی، نکات زیر را در نصب و راه‌اندازی رعایت کن:

-محل نصب مناسب
دستگاه را در محیطی نصب کن که خشک، تهویه‌شده و بدون استهلاک زیاد هوا باشد.
از نزدیک بودن به دیواره‌ها یا تجهیزات تولید گرما پرهیز کن تا جریان هوا به دستگاه وارد یا از آن خارج شود.

-فاصله مناسب
اطراف دستگاه باید فاصله‌ای کافی داشته باشد تا هوا بتواند گردش کند و بخش‌های خنک‌کننده بتوانند عمل کنند.

-کابل‌کشی ورودی و خروجی
انتخاب کابل با سطح مقطع مناسب برای ورودی و خروجی بسیار اهمیت دارد تا افت ولتاژ کم شود و جریان کافی تأمین شود.
از کابل‌های مناسب با شیلد بندی و عایق مناسب استفاده کن.
سیم زمین (PE) باید اتصال مطمئن داشته باشد.

-ارتباطات کنترلی
کابل RS‑485 برای ارتباط کنترل باید با شیلد و فیلتر مناسب استفاده شود تا نویز کاهش یابد.
کارت‌های گسترش اگر اضافه می‌شوند باید نصب و پیکربندی شوند.

-تنظیم پارامتر موتور
پارامترهای موتور نظیر ولتاژ نامی، جریان نامی، تعداد قطب، فرکانس نامی و ضریب توان باید دقیق وارد شوند.
اگر از کنترل برداری استفاده می‌کنی، پارامترهای فیدبک یا سنسور (مثلاً انکودر) را باید تنظیم کنی.

-راه‌اندازی اولیه
ابتدا دستگاه را در حالت ایمن نگه دار؛ بدون بار موتور، فرکانس پایین، و جریان کم.
سپس بار کوچک وارد کن و بررسی کن که جریان، ولتاژ و دمای دستگاه در محدوده مجاز هستند.
به تدریج فرکانس و بار را افزایش ده تا عملکرد کامل دستگاه بررسی شود.

-برنامه‌ریزی سرعت‌های پیش‌فرض
اگر می‌خوای چند سرعت تنظیم‌شده داشته باشی، دستگاه این امکان را دارد که سرعت‌های از پیش تعریف‌شده داشته باشد (preset speeds). این کمک می‌کند تا بدون تغییر کامل پارامترها بین سرعت‌ها جابجا شوی.

-پیکربندی ترمز
اگر بار نیاز به ترمز سریع دارد، مقاومت ترمز خارجی ممکن است لازم شود در کنار واحد ترمز داخلی.
ترمز باید به درستی طراحی شود تا ولتاژ ناخواسته شینه DC مهار شود.

-کنترل اضافه‌بار و حفاظت‌ها
پارامترهای حفاظت مثل I²t، جریان اضافه، دمای داخلی، ولتاژ بالا/پایین را بررسی کن و مطمئن شو تنظیمات مناسب دارند.

-آزمون‌های عملکردی
عملکرد دستگاه را در شرایط مختلف بار و سرعت تست کن.
بررسی کن آیا پاسخ به تغییر ناگهانی بار مناسب است، آیا دما و جریان‌ها در محدوده مجاز هستند یا خیر.
اگر فیدبک استفاده می‌شود، بررسی صحت خوانش سنسورها و پاسخ سیستم ضروری است.

– نگهداری، نظارت و عیب‌یابی

برای عمر طولانی دستگاه و دوام عملکرد خوب، نکات زیر را رعایت کن:

– به صورت دوره‌ای فن‌ها، فیلترها و دریچه‌های تهویه را تمیز کن تا انسداد یا گردگیری ایجاد نشود
– اتصالات الکتریکی را بررسی کن تا محکم باشند؛ ولتاژ تماس نامناسب می‌تواند حرارت‌زایی اضافی ایجاد کند
– دمای داخلی دستگاه را تحت نظر داشته باش. اگر دما خیلی بالا برود، عملکرد اجزای الکترونیکی ضعیف می‌شود
– جریان خروجی و ولتاژ شینه DC را تحت نظر بگیر تا اگر نشانه‌های نامعمول وجود دارد، زود تشخیص دهی
– وضعیت خطاها و هشدارهای دستگاه را بررسی کن و اگر خطایی رخ داد ابتدا به راهنمای کاربر دستگاه مراجعه کن
– اگر کارت‌های گسترش نصب شده‌اند، عملکرد آن‌ها را نیز بررسی کن (ارتباط، خوانش داده‌ها، تاخیر)
– در فواصل زمانی، آزمون کامل عملکرد دستگاه را در شرایط بار متوسط انجام بده
– اگر قطعه‌ای خراب شد، در حد امکان قسمت معیوب را با قطعه اصلی و استاندارد جایگزین کن
– مستندسازی سوابق خرابی، شرایط کار و نگهداری به تو کمک می‌کند مشکلات مکرر را تشخیص دهی
– در محیط‌های دارای ارتعاش زیاد، لرزش می‌تواند اتصالات را شل کند؛ پس بررسی اتصالات مکانیکی هم مهم است
– اگر برق ورودی ناپایدار است یا نویز زیاد دارد، استفاده از فیلتر برق یا تثبیت‌کننده ولتاژ را در نظر بگیر

در عیب‌یابی معمول، مشکلاتی مثل افزایش دما، جریان بالا، خطاهای حفاظتی، پاسخ کند یا ناپایدار به بار، قطع ناگهانی، نویز الکتریکی و مشکلات ارتباطی ممکن است پیش آید. در هر مورد، با بررسی گام به گام ورودی، خروجی، پارامترها، وضعیت ارتباط و صحت سنسورها می‌توان به ریشه مشکل رسید.

– نکات پیشرفته و گزینه‌های بهینه‌سازی

برای بهره‌وری بیشتر و عملکرد بهتر، می‌توان به نکات پیشرفته زیر توجه کرد:

-تنظیم دینامیک پارامترهای کنترلی
پارامترهایی مانند تضعیف، فیلترهای داخلی و بازخوردها را تنظیم کن تا پاسخ سیستم بهینه گردد.
با آزمون و خطا و پایش عملکرد در شرایط متفاوت، می‌توان پارامترها را بهینه کرد.

-نرخ‌سنجی مسیرهای فراموش (ramp) و شیب افزایش/کاهش سرعت
تنظیم زمان‌های افزایش و کاهش سرعت (ramps) به صورتی که تغییرات سرعت نرم‌تر باشد و تنش مکانیکی کاهش یابد.

-مد PID داخلی
در بسیاری از اینورترهای سری ADV امکان استفاده از PID داخلی وجود دارد تا بتوان فرآیندهایی مثل کنترل فشار، سطح یا دما را بدون PLC خارجی کنترل کرد.
اگر بار موتور به گونه‌ای است که با سیگنال کنترلی خارجی درگیر است، این ویژگی مفید خواهد بود.

-تابع Flying Restart
اگر موتور در حال چرخش باشد و برق قطع شود، اینورتر می‌تواند راه‌اندازی مجدد را بدون آسیب انجام دهد، با کمترین شوک به بار.

-کارکرد Master / Slave
در سیستمی که چند اینورتر دارد، یکی می‌تواند به عنوان Master عمل کند و دستورات سرعت به دیگران (Slave) منتقل شود تا هماهنگی بین درایوها حفظ شود.

-مد کنترل گشتاور
اگر بار خیلی حساس به گشتاور است یا باید گشتاور ثابت حفظ شود (مثلاً در تست‌های خاص)، مد کنترل گشتاور را فعال کن و پارامترهای آن را تنظیم کن.

-کاهش مصرف انرژی در دورهای پایین
با بهینه‌سازی V/F یا کنترل برداری، تلاش کن در سرعت‌های پایین اتلاف را کاهش دهی.

-طراحی سیستم حفاظت مناسب
استفاده از فیوز مناسب، کلید مینیاتوری، رکتیفایر ورودی و حفاظت اضافه‌جریان را جدی بگیر.
اگر شبکه برق دارای نوسان زیاد است، تثبیت‌کننده ولتاژ یا فیلتر ورودی ممکن است ضروری باشد.

-پایش وضعیت آنلاین
اگر سیستم کنترل پروژه امکان آن را دارد، سیگنال‌های کلیدی مثل جریان، ولتاژ، دما و خطاها را به سیستم مانیتورینگ ارسال کن تا وضعیت دستگاه به صورت لحظه‌ای زیر نظر باشد.

-بهینه‌سازی دمای کاری
اگر محیط گرم است، استفاده از فن‌ اضافی، کانال هوا یا خنک‌کننده جانبی ممکن است به کاهش دمای دستگاه کمک کند.

-افزودن کارت‌های گسترش بهینه
اگر به شبکه خاصی نیاز داری (مثلاً Profinet، EtherCAT یا CANopen)، کارت گسترش انتخاب کن که کمترین تاخیر و بیشترین سازگاری را داشته باشد.
هم‌چنین مطمئن شو تنظیمات کارت با دستگاه اصلی همخوانی داشته باشد.

– مثال راهنمای عملی گام به گام راه‌اندازی

در ادامه یک سناریو فرضی برای راه‌اندازی دستگاه ADV‑3185‑KBX‑4 در یک پروژه صنعتی را به صورت مرحله‌ای بیان می‌کنم تا بهتر درک کنی چگونه قدم به قدم کار شود:

-مطالعه کاتالوگ
ابتدا دفترچه فنی دستگاه را به دقت مطالعه کن تا تمامی پارامترها و امکانات را بشناسی.

-انتخاب محل نصب
مکانی انتخاب کن که درجه حرارت کنترل‌شده باشد، دور از منابع حرارت، گرد و غبار و لرزش زیاد.

-سیم‌کشی ورودی برق
کابلهای سه‌فاز ورودی را با سطح مقطع مناسب و عایق کافی انتخاب کن.
اتصال زمین مطمئن را اجرا کن.

-سیم‌کشی خروجی به موتور
کابل خروجی را با سطح مقطع بزرگ‌تر انتخاب کن تا افت ولتاژ در طول مسیر کم باشد.
اگر موتور خیلی دور است، دقت بیشتری کن.

-اتصالات کنترلی
کابل RS‑485 یا سایر خطوط کنترل را با شیلد و عایق مناسب اجرا کن.
اگر کارت گسترشی نصب می‌کنی (مثلاً پروفی‌باس)، آن را در محل مناسب نصب کن.

-راه‌اندازی اولیه بدون بار
دستگاه را روشن کن ولی موتور به بار وصل نباشد.
تنظیمات اولیه مثل تعداد قطب، ولتاژ نامی، جریان نامی موتور را وارد کن.

-افزایش تدریجی فرکانس
در حالت بدون بار، فرکانس را به تدریج افزایش ده و وضعیت جریان و خروجی شینه را پایش کن.

-افزودن بار کوچک
بار سبک را وارد کن و عملکرد دستگاه را بررسی کن.
جریان، ولتاژ، دما و پاسخ به تغییرات بار را ارزیابی کن.

-تنظیم ramp و سرعت‌های پیش‌فرض
سرعت‌های مورد نیاز را تعریف کن (preset) و زمان افزایش/کاهش را طوری انتخاب کن که انتقال سرعت نرم باشد.
اگر انتقال ناگهانی سرعت دارید، ممکن است تنش مکانیکی ایجاد شود.

-فعال‌سازی کنترل برداری (اگر نیاز)
اگر به دقت بیشتری نیاز است، کنترل برداری را فعال کن و پارامتر فیدبک را تنظیم کن.

-آزمون تحت بار کامل
در بار واقعی عملکرد دستگاه را بررسی کن؛ آیا جریان، ولتاژ و دما در محدوده هستند؟ آیا خطا رخ می‌دهد؟
اگر مشکلی باشه، پارامترها را تنظیم کن یا معایب کابل، اتصالات و تهویه را بررسی کن.

-پیاده‌سازی حفاظت و مانیتورینگ
سیگنال خطا، وضعیت، جریان و ولتاژ را به سیستم کنترل یا مانیتورینگ وصل کن تا بتوانی وضعیت دستگاه را به صورت زنده ببینی.

-ثبت عملکرد و بازخورد
مقادیر کلیدی مانند جریان، دما، شرایط بار و خطاها را ثبت کن تا در آینده بتوانی روند عملکرد دستگاه را پیگیری کنی.

– مقایسه با مدل‌های مشابه و انتخاب بهینه

برای انتخاب مناسب بین مدل‌های سری ADV200، بهتر است به توان بار، نوع بار (ثابت یا متغیر)، نیاز به دقت کنترل، سختی محیط، قابلیت ارتباط و هزینه توجه کنی.

مدل ADV‑3185‑KBX‑4 برای بارهای متوسط تا سنگین با نیاز به کنترل پیشرفته مناسب است.
اگر بار کوچکتری داشته باشی، ممکن است استفاده از مدل‌های کم‌تر از سری ADV200 اقتصادی‌تر باشد.
اگر بار خیلی بزرگی داری، مدل‌های بالاتر سری ADV200 یا سری‌های دیگر Gefran ممکن است گزینه بهتری باشند.

همچنین توجه کن که اگر در سیستم اتوماسیون از پروتکل خاصی استفاده می‌کنی (مثلاً Profinet یا EtherCAT)، مطمئن شو اون مدل پشتیبانی از کارت گسترش مربوطه رو داشته باشه.
