– مقدمه

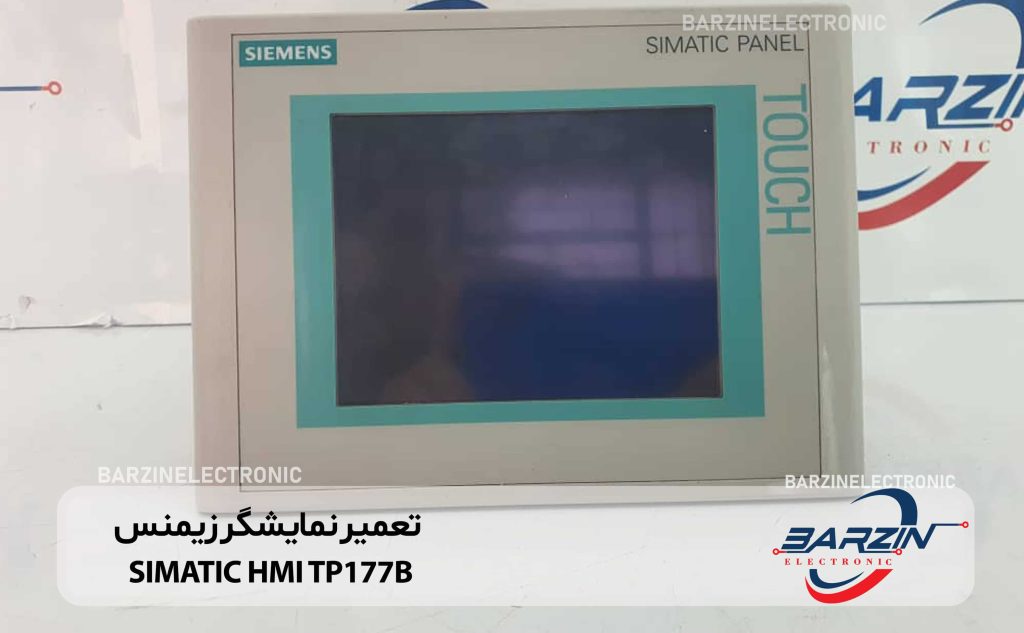

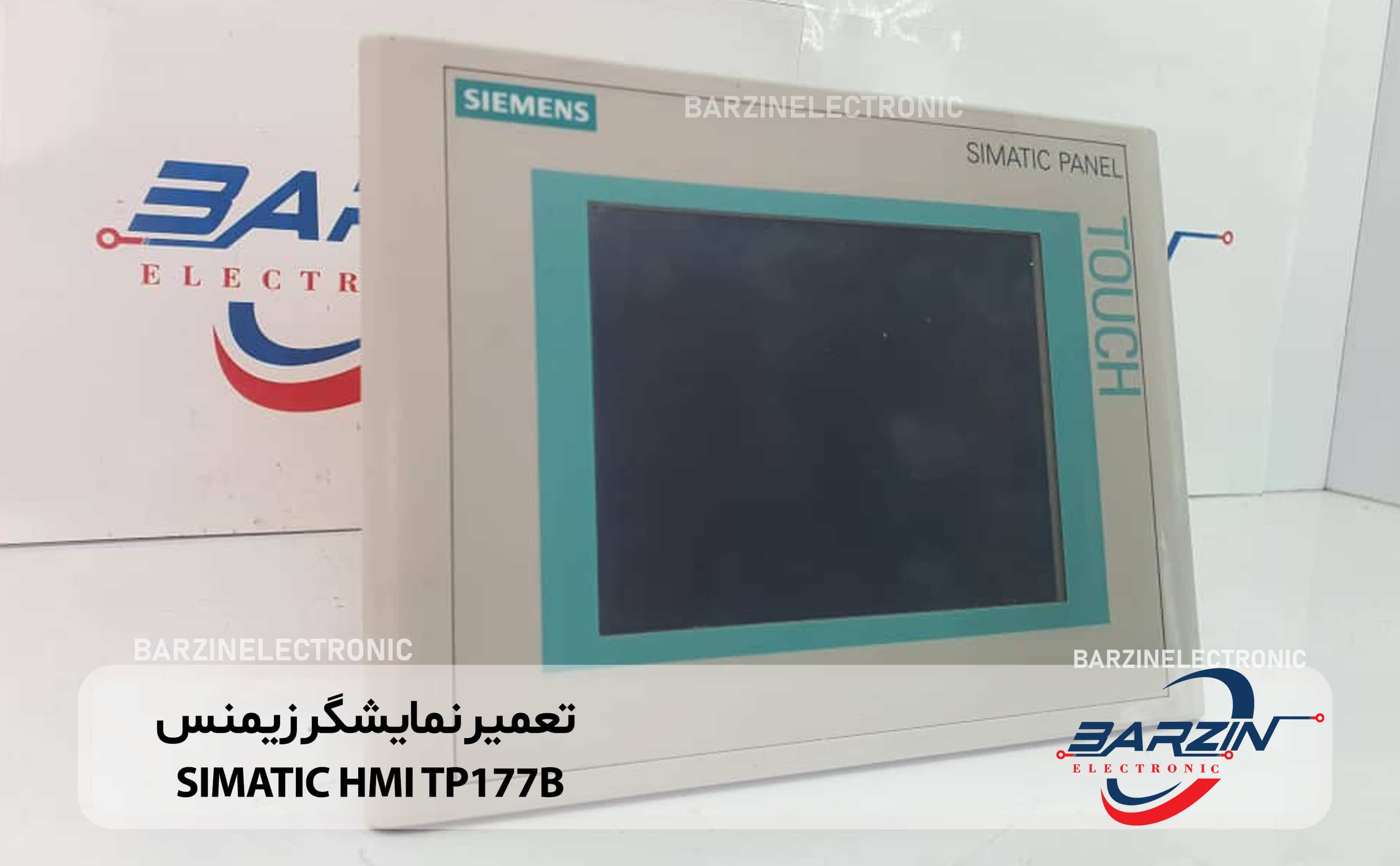

دستگاه TP177B از خانواده SIMATIC TP (Touch Panel) شرکت زیمنس است.
هدف اصلی این پنل، فراهم آوردن واسطه‌ای بین کاربر و دستگاه‌های صنعتی مانند PLC یا درایو است، تا بتوان وضعیت‌ها را دید، فرمان صادر کرد، پارامترها را تنظیم نمود و رخدادها (Alarm) را پیگیری نمود.

TP177B معمولاً در محیط‌های صنعتی متوسط تا کوچک کاربرد دارد؛ به عبارتی زمانی که نیازی به نمایش گر بزرگ یا امکانات سطح بالا نباشد.

در ادامه، ابتدا به معرفی مدل‌ها و انواع TP177B می‌پردازم، سپس مشخصات فنی، امکانات ارتباطی، نرم‌افزار، کاربردها، مزایا و معایب، نکات نصب و راه‌اندازی، و نکات عملیاتی را بررسی می‌کنم.

– مدل‌ها و انواع TP177B

– TP177B در نسخه‌های مختلفی عرضه شده است که تفاوت‌ها عمدتاً در نوع ارتباط (PN/DP، فقط DP، PN)، رنگ یا نمایشگر تک‌رنگ (Monochrome) یا رنگی، و امکانات جانبی مانند کارت حافظه و پورت USB است.
– مثلاً مدل 6AV6642‑0BA01‑1AX1 نسخه «PN/DP رنگی 5.7 اینچ» است.
– همچنین نسخه‌هایی با نمایشگر STN تک‌رنگ نیز وجود دارد که قیمت و مصرف پایین‌تری دارند.
– نسخه‌هایی نیز وجود دارند که دارای جلوپنل مقاوم‌تر با استانداردهای حفاظتی بالاتر (مثلاً IP66K در جلو) هستند.
– در برخی مدل‌ها امکان پشتیبانی از پروتکل‌های اضافی یا رابط‌های بیشتر وجود دارد.

بنابراین، هنگام انتخاب دستگاه باید دقت شود که مدل با نیاز پروژه مطابقت داشته باشد.

– مشخصات فنی اصلی

در این بخش، ویژگی‌های فنی TP177B را مرور می‌کنم:

-نمایشگر (Display)

– اندازهٔ نمایشگر معمولاً 5.7 اینچ است (در برخی اعلام شده به «6 اینچ» به طور بازاری)
– رزولوشن تصویر: 320 × 240 پیکسل (QVGA)
– نمایش رنگ: در برخی مدل‌ها تا 256 رنگ
– نور پس‌زمینه (Backlight): نوعی که عمر متوسط ~ 50,000 ساعت داده شده است
– نوع لمسی: لمس مقاومتی (resistive analog touch screen)

-پردازنده و حافظه

– پردازنده: معماری ARM با فرکانس 200 مگاهرتز
– حافظه کاربر: معمولاً 2,048 کیلوبایت (2 مگابایت) برای داده‌ها و پروژه‌ها در اکثر مدل‌ها
– حافظه فلش + RAM (ترکیب مناسب برای ذخیره پروژه و داده‌ها)

-مصرف و تغذیه برق

– منبع تغذیه: 24 ولت DC
– جریان مصرفی: در حدود 0.24 آمپر معمولاً ذکر شده است (مصرف ~9.6 وات)
– جریان هجومی (Inrush) نیز در مشخصات ذکر می‌شود

-ابعاد و نصب

– ابعاد جلو: 212 × 156 میلی‌متر تقریباً
– عمق نصب: حدود 44 تا 55 میلی‌متر در برخی مدل‌ها
– برش پنل مورد نیاز: مثلاً 198 × 142 میلی‌متر در برخی راهنماها
– زاویه نصب مجاز: حداکثر ≈ 35 درجه بدون تهویه اضافی

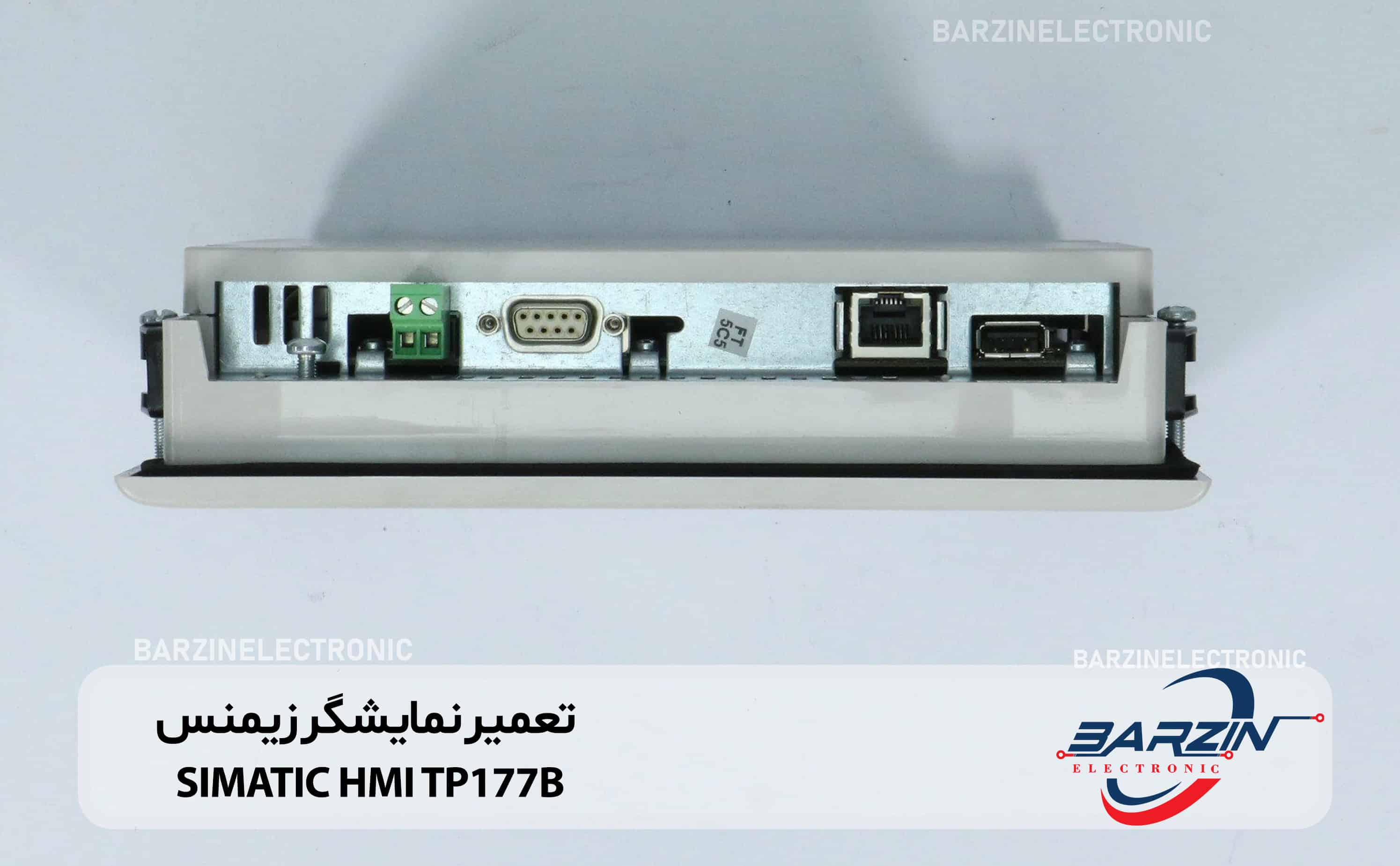

-پرت‌های ورودی / خروجی و ارتباطات

– رابط‌های سریال: RS‑485 (برای PROFIBUS DP یا MPI) و RS‑422 در برخی مدل‌ها
– رابط USB: برای انتقال داده، بکاپ یا به‌روزرسانی پروژه
– اسلات کارت حافظه (MMC/SD) برای ذخیره پروژه یا نسخه پشتیبان
– رابط اترنت (Ethernet RJ45، 10/100Mbps) در برخی مدل‌ها، مخصوصاً نسخه‌های PN/DP
– امکان ارتباط چاپگر نیز در برخی مدل‌ها در نظر گرفته شده است

-سایر ویژگی‌ها

– کلیدها و کیبورد: شامل کلیدهای سیستم، کیبورد عددی و الفبایی، کیبورد هگزادسیمال (در پروژه)
– نوع محافظ جلو: در بسیاری از مدل‌ها جلو دارای IP65 است، در حالی که پشت معمولاً IP20
– ساعت سخت‌افزاری (Hardware Clock): با امکان همگام‌سازی، ولی بدون باتری نگه‌دارنده دائمی
– امکان ترجمه به زبان‌های متنوع (مثلاً تا 32 زبان)
– کتابخانه گرافیکی از پیش آماده برای استفاده در پروژه‌ها

– نرم‌افزار پیکربندی و پروژه

برای پیکربندی TP177B معمولاً از نرم‌افزار WinCC Flexible استفاده می‌شود (نسخه Compact یا Standard)
در راهنمای رسمی، فرآیند زیر شرح داده شده است:

– طراحی پروژه در محیط WinCC Flexible
– تعریف صفحات (Screens)، المان‌ها (Buttons، Texts، Graphs و غیره)
– تعریف متغیرها (Tags) و ارتباط آنها با PLC یا منابع داده
– تنظیم ارتباطات سخت‌افزاری (پورت، پروتکل، آدرس)
– انتقال پروژه به HMI و تست
– امکان بک‌آپ‌گیری، بازیابی و انتقال پروژه با استفاده از USB یا کارت حافظه
– عملکردهایی مانند هشدار (Alarm)، ثبت وقایع (Logging)، مدیریت دستورالعمل‌ها (Recipe) و غیره پشتیبانی می‌شود

در مستند راهنما، نکاتی درباره پشتیبانی از «Back Transfer» (بازگشت پروژه از HMI به محیط نرم‌افزاری) و محافظت نوشتن (Write Protection) نیز آمده است

همچنین تأکید شده است که پروژه باید با رعایت محدودیت‌های حافظه طراحی شود، تا از پر شدن حافظه جلوگیری شود.

– کاربردها

کاربردهای معمول TP177B عبارت‌اند از:

– نمایش وضعیت و پارامترهای سیستم‌های کنترلی مانند PLC
– کنترل ماشین‌آلات کوچک و متوسط (تنظیم سرعت، تغییر پارامتر، وضعیت عملیاتی)
– کار در خطوط تولید، بسته‌بندی، مواد غذایی، بسته‌بندی، سیستم‌های تهویه، سیستم‌های اتوماسیون ساختمان
– اجرای عملکردهای هشداردهی و ثبت رخدادها
– استفاده در شبکه‌های صنعتی که از PROFIBUS DP یا اترنت بهره می‌برند
– رابطی برای اپراتور جهت مشاهده روند، داده‌های لحظه‌ای، نمودارها

TP177B به دلیل اندازه جمع‌وجور و امکانات مناسب، در جاهایی که نیازی به HMI بسیار بزرگ نیست گزینه مناسبی است.

– مزایا

چند مزیت مهم TP177B عبارت‌اند از:

– هزینه مناسب نسبت به پنل‌های بزرگ‌تر
– مصرف برق نسبتاً پایین
– طراحی صنعتی مقاوم (IP65 جلو)
– پشتیبانی از پروتکل‌های صنعتی پر کاربرد
– نرم‌افزار پیکربندی نسبتاً شناخته شده (WinCC Flexible)
– قابلیت ارتقاء نسبی در پروژه با افزودن کارت حافظه یا استفاده از USB
– مناسب برای پروژه‌هایی که فضای محدود دارند

– معایب و محدودیت‌ها

در کنار مزایا، TP177B دارای چند محدودیت است:

-حافظه محدود
پروژه‌های بزرگ با گرافیک زیاد ممکن است حافظه ورودی دستگاه را پر کنند.

-قدرت پردازش نه چندان بالا
پردازنده 200 مگاهرتز برای پروژه‌های پیچیده با محاسبات زیاد ممکن است کافی نباشد.

-نمایشگر متوسط
رزولوشن پایین (320×240) ممکن است برای نمایش گرافیک پیچیده مناسب نباشد یا اطلاعات زیاد را نتوان به شکلی زیبا نمایش داد.

-محدودیت بازگشت پروژه
اگر گزینه Back Transfer هنگام دانلود پروژه فعال نشده باشد، امکان آپلود پروژه از HMI به PC ممکن نیست.

-عدم پشتیبانی در نسخه‌های نرم‌افزاری جدیدتر
در محیط‌های جدید مانند TIA Portal ممکن است به صورت مستقیم پشتیبانی نشود یا نیاز به راهکارهایی داشته باشد.

-ایجاد خطاها پس از دانلود جزئی
برخی کاربران گزارش داده‌اند که با دانلود تنها تغییرات (نه دانلود کامل) بعضی المان‌ها از صفحه ناپدید می‌شوند یا خراب نمایش داده می‌شوند. راه‌حل معمول، انجام «Rebuild All» و دانلود کامل پروژه است.

-قدیمی شدن نسل و کاهش پشتیبانی
چون نسل‌های جدیدتر HMI به بازار آمده‌اند، ممکن است پشتیبانی نرم‌افزاری یا قطعات جانبی TP177B با محدودیت‌های بیشتری روبه‌رو باشد.

– نکات نصب و راه‌اندازی

برای نصب و راه‌اندازی TP177B، چند نکته مهم:

– هنگام برش بدنه کابین، ابعاد برش باید دقیق مطابق مستندات مدل انتخاب شده باشد.
– اطمینان از وجود فضای کافی پشت پنل برای عمق نصب (حدود 44–55 میلی‌متر یا بیشتر)
– نصب به شکل عمودی یا با زاویه کمتر از حداکثر مجاز (حدود 35 درجه)
– تأمین تغذیه مطمئن 24 ولت DC با حفاظت در برابر نوسان
– رعایت استانداردهای EMC و کابل‌کشی محافظ‌شده برای ارتباطات
– در زمان دانلود پروژه، اگر بخش‌هایی از پروژه حذف یا خراب نشوند، توصیه می‌شود از ابتدا «Rebuild All» انجام شده و کل پروژه دانلود شود
– بازبینی حافظه قبل از دانلود پروژه جدید، پاک کردن فضای اضافی یا پروژه‌های قدیمی
– فعال کردن گزینه Back Transfer اگر قصد دارید پروژه را از HMI به محیط نرم‌افزاری بازگردانید
– استفاده از کارت حافظه یا USB برای نسخه پشتیبان پروژه
– بررسی وضعیت ارتباطات (کابل، پروتکل، آدرس) برای اطمینان از عملکرد صحیح
– رعایت شرایط محیطی: دما، رطوبت، لرزش و گردوغبار

– نکات عملیاتی و تجربه کاربران

در تجارب کاربردی و گزارش کاربران، نکات زیر مشاهده شده‌اند:

– برخی کاربران گزارش داده‌اند که پس از دانلود تغییرات جزئی، runtime دستگاه خراب شده و برخی المان‌ها نمایش داده نمی‌شوند. راه‌حل معمول: پاک کردن پوشه HMI در پروژه، «Recompile»، سپس دانلود کامل مجدد.
– هنگام آپلود پروژه از HMI، اگر گزینه Back Transfer فعال نشده باشد، پروژه به شکل قابل ویرایش قابل بازگشت نیست (صرفاً بکاپ)
– در پروژه‌هایی که با TIA Portal ادغام می‌شوند، ممکن است نیاز به ترفندهایی برای تعریف دستی ارتباط باشد، چرا که TP177B در نسخه‌های جدید TIA به صورت پیش‌فرض پشتیبانی نمی‌شود.

این تجربیات نشان می‌دهند که مدیریت پروژه، کنترل نسخه، دانلود کامل و احتیاط در کار با پروژه‌ها بسیار اهمیت دارد.

– مقایسه با گزینه‌های جایگزین

برای اینکه بهتر تصمیم بگیرید، مقایسه کوتاهی بین TP177B و پنل‌های جدیدتر یا هم‌رده انجام می‌دهم:

– پنل‌های سری KTP / Comfort / Advanced از زیمنس دارای نمایشگر بزرگ‌تر، رزولوشن بالاتر، امکانات مدرن‌تر (مانند ارتباطات Profinet پیشرفته، گرافیک بهتر، پردازنده قوی‌تر) هستند.
– اگر پروژه شما به نمایش گرافیک سنگین یا رابط کاربری پیچیده نیاز دارد، ممکن است TP177B گزینه ضعیف باشد.
– از دید هزینه و سادگی، TP177B ممکن است گزینه مقرون به‌صرفه‌تری باشد، مخصوصاً اگر امکانات اضافی چندان مورد نیاز نیستند.
– در پروژه‌هایی که از فناوری‌های جدید (مانند TIA Portal، پروتکل‌های نوین) استفاده می‌شود، امکان محدودیت پشتیبانی TP177B وجود دارد، در حالی که پنل‌های جدید زیمنس با TIA ادغام بهتری دارند.

– جمع‌بندی

دستگاه HMI Siemens Sinamics TP177B یک پنل اپراتوری با ویژگی‌های مناسب برای کاربردهای صنعتی متوسط است. اگرچه از نظر امکانات به‌روز با پنل‌های جدید قابل مقایسه نیست، اما برای پروژه‌های نه چندان سنگین و زمانی که هزینه و سادگی اهمیت دارد، گزینه خوبی محسوب می‌شود.

نکاتی که هنگام انتخاب و استفاده باید مد نظر قرار دهید شامل ظرفیت حافظه، قدرت پردازشی، پشتیبانی نرم‌افزاری، و نحوه دانلود پروژه است. رعایت نکات عملیاتی مانند دانلود کامل پروژه، بک‌آپ‌گیری، انتخاب دقیق مدل مطابق نیاز پروژه، و توجه به شرایط محیطی، می‌تواند به بهره‌گیری موفق از TP177B کمک کند.
