-معرفی کلی

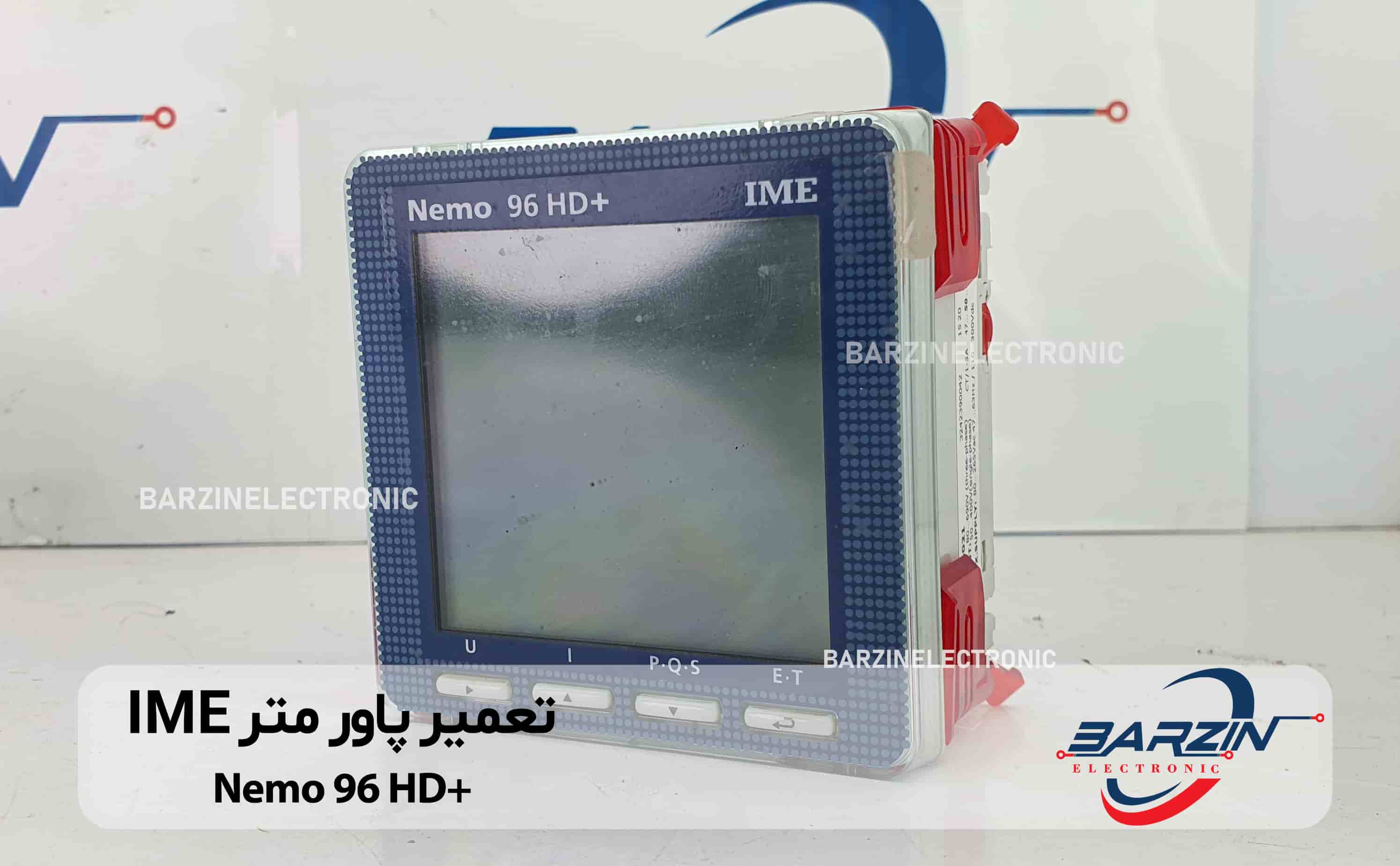

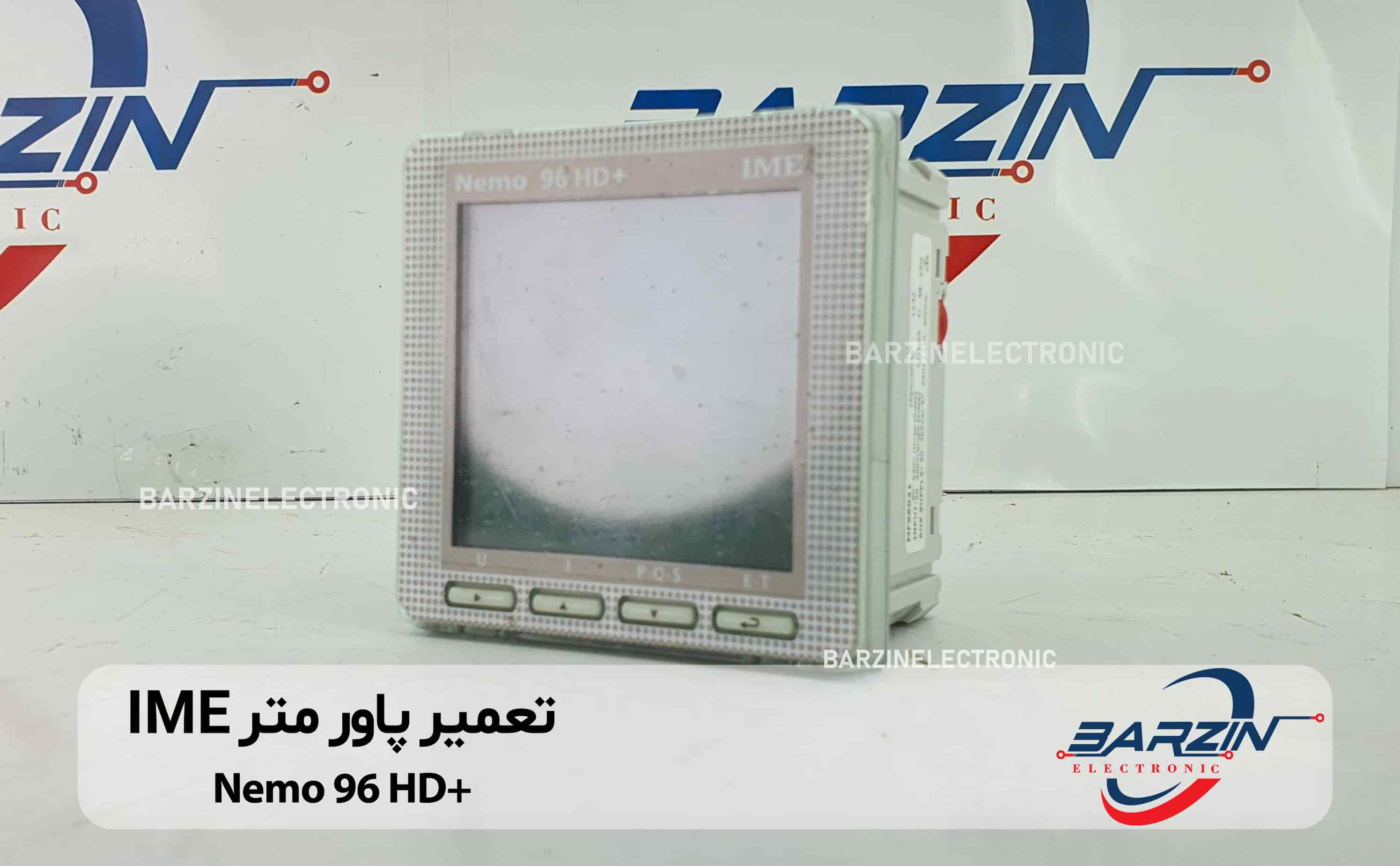

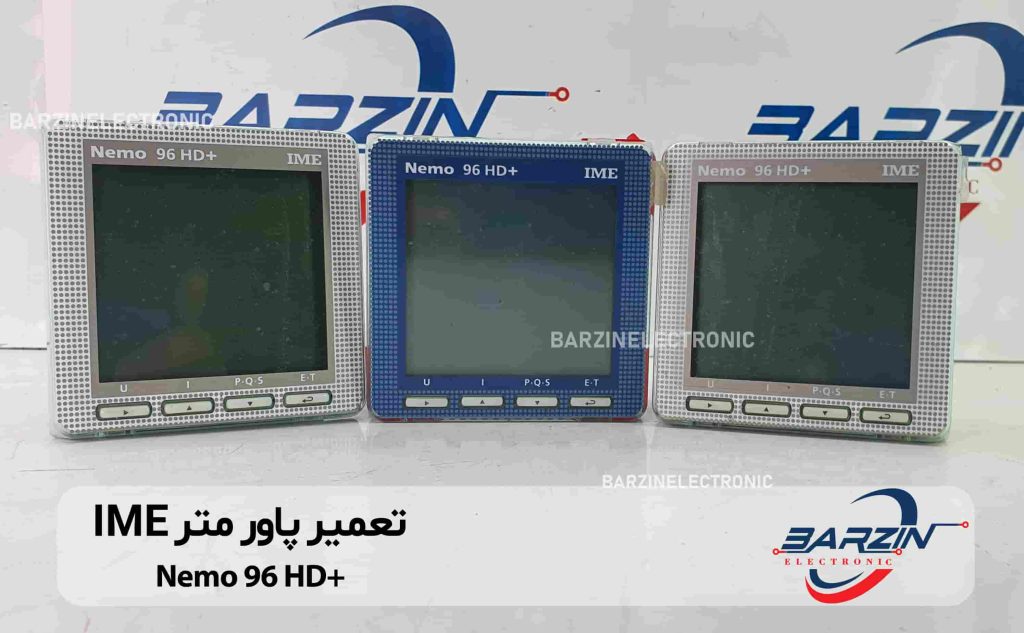

دستگاه IME Nemo 96HD+ یکی از انواع «مولتی‌متر/پاورمتر چندکاره» یا «مولتی‌ فانکشن متر» است که برای اندازه‌گیری، نمایش و مانیتورینگ پارامترهای الکتریکی در شبکه‌های تک‌فاز و سه‌فاز (سه یا چهار سیمه) طراحی شده است. این دستگاه مناسب تابلوهای برق، تابلوهای صنعتی، مراکز کنترل انرژی و سیستم‌های نظارت بر مصرف و کیفیت برق می‌باشد.

در این توضیح، ابتدا مشخصات فنی، سپس قابلیت‌ها، کاربردها، مزایا و معایب، نکات نصب، نگهداری و توصیه‌های عملی مطرح خواهد شد.

-مشخصات فنی

-ابعاد بدنه: نصب توکار یا روی تابلو به صورت پانل مونت (panel mounted)، با قالب برش تقریباً ۹۲×۹۲ میلی‌متر و فریم بیرونی ۹۶×۹۶ میلی‌متر.
-تغذیه کمکی: ولتاژ تغذیه دستگاه معمولاً در بازه حدود ۸۰…۲۶۵ Vac یا ۱۱۰…۳۰۰ Vdc برای برخی مدل‌ها.
-ورودی ولتاژ: برای شبکه سه‌فاز، ولتاژ بین فازها می‌تواند حدود ۸۰…۵۰۰ V (فاز‑فاز) باشد؛ برای تک‌فاز حدود ۵۰…۲۹۰ V.
-ورودی جریان: توسط ترانسفورمر جریان (CT) خارجی؛ معمولاً مقادیر استاندارد ۱ A یا ۵ A ثانویه.
-دقت اندازه‌گیری: برای انرژی فعال کلاس 0.5، برای انرژی راکتیو کلاس 2 – بسته به مدل دقیق.
-صفحه نمایش: LCD با نور پس‌زمینه (Backlit)، توانایی نمایش پارامترهای متعدد، با به‌روزرسانی تقریباً هر ۱٫۱ ثانیه.

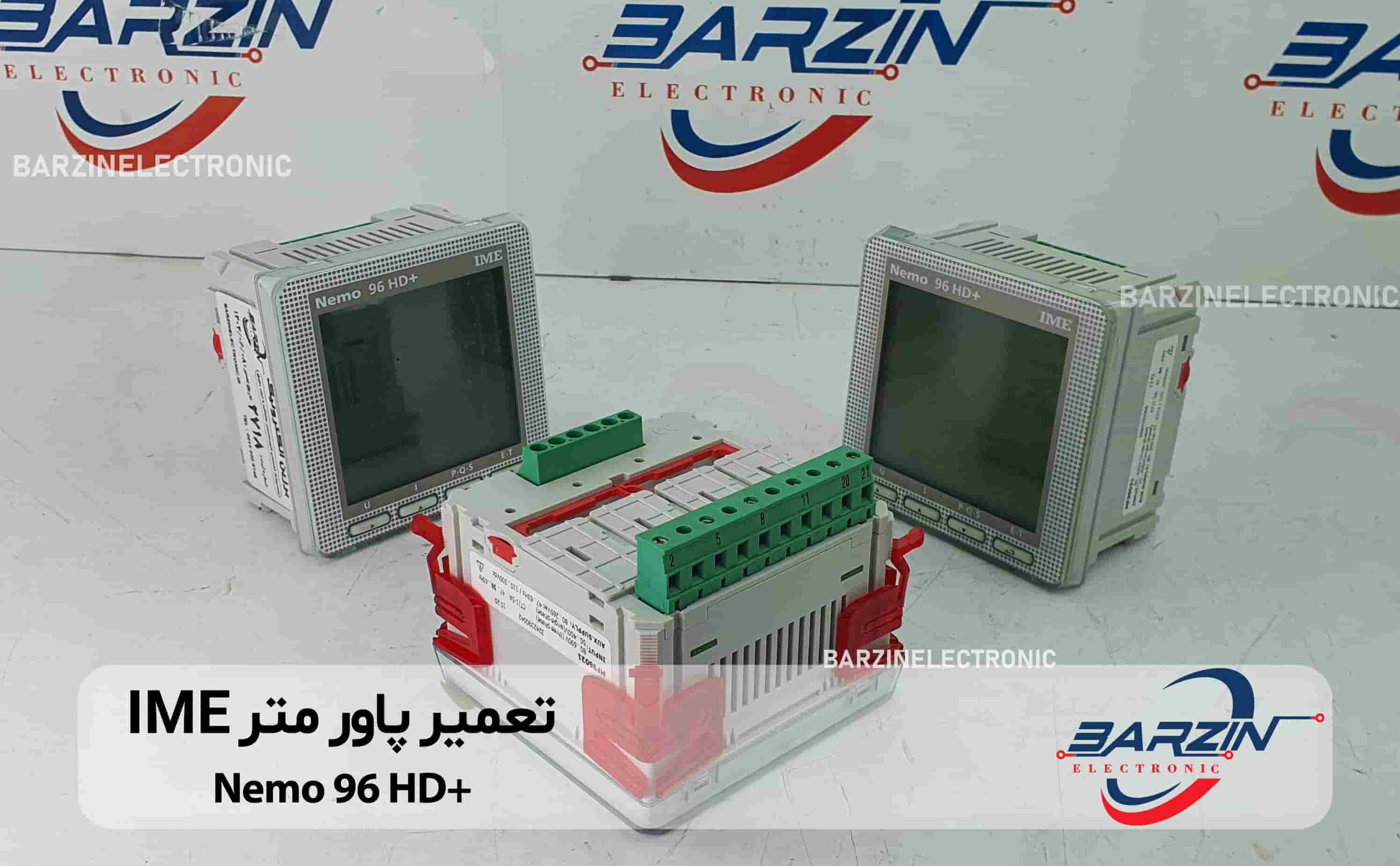

-ماژول‌های افزونه (Plug‑in modules): امکان افزودن ماژول‌های اختیاری مانند خروجی پالس، ماژول ارتباط RS485/RS232/ETHERNET، ورودی‌های آنالوگ، رله‌های آلارم و غیره.
-اتصالات و پروتکل‌های ارتباطی: به کمک ماژول‌های افزونه، پشتیبانی از پروتکل‌هایی مثل MODBUS/JBUS، BACnet، Ethernet، RS485 و غیره.
-سایر: توانایی اندازه‌گیری ولتاژ، جریان، توان (فعال، ظاهری، راکتیو)، فرکانس، ضریب توان، هارمونیک، تقاضای ماکزیمم و زمان کارکرد (Run Hour) و از نظر نصب دارای عمق در حدود ۶۲ تا ۸۱ میلی‌متر بسته به ماژول.

-قابلیت‌ها و ویژگی‌ها

-اندازه‌گیری گسترده

دستگاه Nemo 96HD+ توانایی اندازه‌گیری پارامترهای مختلف شبکه را دارد: ولتاژ فازها، جریان بار، توان فعال (kW)، توان ظاهری (kVA)، توان راکتیو (kVAr)، فرکانس، ضریب توان (Power Factor)، انرژی‌های مصرفی (kWh/kVArh)، تقاضای بیشینه (Max Demand) و هارمونیک‌ها. این باعث می‌شود که این دستگاه فقط یک ولتمتر یا آمپرمتر ساده نباشد، بلکه یک سیستم کامل اندازه‌گیری و تحلیل انرژی می‌باشد. (بر اساس مشخصات مربوطه)

-انعطاف‌پذیری در نصب

از آن‌جایی که به صورت پانل مونت ۹۶×۹۶mm طراحی شده است، برای نصب در تابلوهای صنعتی استاندارد بسیار مناسب است. این ابعاد رایج در تابلوهای کنترلی و برق صنعتی می‌باشد. همچنین، امکان استفاده در شبکه‌های تک‌فاز و سه‌فاز، با بار متعادل و نامتعادل، فراهم است.

-ماژولار بودن و قابلیت ارتباط

یکی از مزایای مهم این دستگاه، امکان افزودن ماژول‌های اختیاری است. به‌عنوان مثال، ماژول ارتباط RS485 (IF96001) برای پروتکل MODBUS/JBUS که امکان قرائت داده و پارامترها را از راه دور فراهم می‌کند. همچنین، ماژول Ethernet (IF96015) که امکان اتصال شبکه و مانیتورینگ از طریق مرورگر وب را فراهم می‌کند.این ویژگی‌ها به کاربر اجازه می‌دهد که داده‌های اندازه‌گیری را به سیستم‌های نظارت انرژی یا DCS/SCADA منتقل کند.

-نمایش و منوهای کاربری

صفحه نمایش LCD با نور پس‌زمینه، امکان تنظیم چهار سطح روشنایی (۰‑۳۰‑۷۰‑۱۰۰٪) دارد. همچنین، منوهای دستگاه از طریق کلیدهای جلوی دستگاه قابل دسترسی هستند، شامل منوهای ولتاژ، جریان، توان، انرژی، هارمونیک، تقاضا و زمان کارکرد.

-تشخیص و دیگنوز سیستم

دستگاه قابلیت تشخیص اشتباهات اتصال فازها (Phase Sequence)، تشخیص شبکه‌های نامناسب، ثبت ماکزیمم‌ها، ثبت هارمونیک‌ها و ردیابی میزان تحریف هارمونیکی (THD) را دارد. این ویژگی برای مانیتورینگ کیفیت انرژی بسیار مهم است.

-انواع کاربردهای افزون

با افزودن ماژول‌های اضافی، دستگاه می‌تواند خروجی پالس برای سیستم‌های قرائت انرژی، رله‌های آلارم برای تجاوز از حد مجاز، ورودی‌های آنالوگ برای اندازه‌گیری دما یا جریان نول و سایر ورودی/خروجی را داشته باشد. این امر این دستگاه را به گزینه‌ای همه‌کاره در سیستم‌های مدیریت انرژی تبدیل می‌کند.

-کاربردها

-در تابلوهای توزیع برق و تابلوهای برق صنعتی برای اندازه‌گیری و نظارت بر جریان، ولتاژ و توان مصرفی.
-در سیستم‌های مدیریت انرژی (Energy Management Systems) برای جمع‌آوری داده انرژی، تحلیل مصرف و بهینه‌سازی مصرف.
-برای پایش کیفیت برق؛ به عنوان مثال تشخیص تحریف هارمونیکی، ولتاژهای افت یا افزایش، تشخیص فاز معکوس و ذخیره‌سازی داده‌های آن.
-در سیستم‌های مانیتورینگ و SCADA/EMS از طریق ماژول‌های ارتباطی، برای انتقال داده‌ها و کنترل از راه دور.
-در واحدهای صنعتی، تجاری بزرگ، ساختمان‌های هوشمند و مراکز داده که نیاز دارند داده‌های مصرف را با دقت اندازه‌گیری کنند.

-مزایا

-طیف گسترده اندازه‌گیری: از ولتاژ، جریان، توان و انرژی تا هارمونیک و تقاضا، همه در یک دستگاه.
-ابعاد استاندارد تابلو: قالب ۹۶×۹۶ که موجب نصب آسان در تابلوهای معمول صنعتی می‌شود.
-ماژولار بودن: امکان افزودن یا ارتقاء ماژول‌ها برای ارتباط، خروجی، ورودی‌های اضافی.
-پشتیبانی از شبکه‌های مختلف: تک‌فاز و سه‌فاز، امکان تنظیم ترانسفورمرها (CT/VT) برای تطابق با سیستم.
-امکانات ارتباطی قوی: RS485، Ethernet، MODBUS، BACnet و غیره، که اجازه می‌دهد دستگاه در سیستم‌های هوشمند استفاده شود.
-کیفیت ساخت مطلوب: بر اساس استانداردهای بین‌المللی (IEC، EN) طراحی شده است.
-قیمت بهینه: با توجه به امکانات، یک راهکار اقتصادی برای اندازه‌گیری دقیق انرژی و پارامترهای شبکه می‌باشد. (بر اساس متن تبلیغاتی)

-معایب / محدودیت‌ها

-اگرچه دقت مناسبی دارد، اما برای کاربردهایی که نیاز به دقت بسیار بالا (مثلاً کلاس 0.2 یا گواهی تأیید شده برای صورتحساب دارند) ممکن است کافی نباشد. برخی مدل‌ها کلاس دقت 0.5 هستند.
-برای نصب و راه‌اندازی، نیاز به جریان‌سنج (CT) و گاهی ولتاژ‌سنج/ترانسفورمر (VT) دارد که هزینه و وقت نصب را افزایش می‌دهد.
-برخی ماژول‌ها به‌صورت جداگانه فروخته می‌شوند و بنابراین ممکن است هزینه کل سیستم با افزودن ماژول‌ها افزایش یابد.
-صفحه نمایش، اگرچه کامل است، اما ممکن است در شرایط نور شدید یا محیط‌های خیلی تاریک به خوانایی کمی نیاز داشته باشد.
-نگهداری و کنترل سیستم ارتباطی (مثلاً ماژول Ethernet یا RS485) نیازمند تخصص و تجهیزات شبکه است؛ کاربر ساده ممکن است به پشتیبانی فنی نیاز داشته باشد.

-نصب و راه‌اندازی

-محل نصب

دستگاه را باید در تابلو یا پانل برق نصب کرد، با ماژول ۹۶×۹۶ mm. قبل از نصب، محل برش (cut‑out) با رعایت فاصله مناسب برای تهویه و دسترسی به کابل‌ها آماده شود.

-اتصال ولتاژ و جریان

-برای ورودی ولتاژ: معمولاً به ولتاژ شبکه متصل می‌شود (مثلاً فاز‑فاز برای سه‌فاز یا فاز‑نول برای تک‌فاز) با رعایت مقادیر مجاز.
-برای ورودی جریان: باید از ترانس جریان (CT) استفاده شود؛ ثانویه‌ی آن به ورودی دستگاه وصل می‌شود. مقدار نسبت CT باید در تنظیمات دستگاه وارد شود.
-اگر از ترانس ولتاژ (VT) استفاده می‌شود، نسبت آن نیز باید در تنظیمات دستگاه تعریف شود.

-تنظیمات نرم‌افزاری

-در منوی برنامه‌ریزی، پارامترهایی چون نوع شبکه (تک‌فاز یا سه‌فاز)، تعداد سیم‌ها (۳ یا ۴ سیم)، نسبت CT/VT، آستانه‌های ماکزیمم، زمان درخواست (Demand) و غیره تعریف می‌شوند.
-نور پس‌زمینه صفحه، سطح حساسیت، پروتکل ارتباطی و آدرس ماژول (در صورت وجود ماژول ارتباطی) نیز باید تنظیم شود.
-پس از تنظیم، معمولا یک رمز عبور یا قفل برای منوی برنامه‌ریزی تعریف می‌شود تا دسترسی غیرمجاز جلوگیری شود.

-ماژول‌های افزونه

اگر نیاز به خروجی پالس، ارتباط شبکه یا رله‌های آلارم دارید، ماژول مربوطه را به پشت دستگاه متصل کنید و سپس در منوی تنظیمات آن را فعال نمایید.

-تست اولیه

پس از نصب و تنظیم، دستگاه را روشن کنید و موارد زیر را بررسی کنید:

-نمایش ولتاژ، جریان و توان به صورت معقول و بدون خطا.
-اگر از ماژول ارتباطی استفاده می‌کنید، ارتباط RS485/Ethernet را تست کنید.
-بررسی کنید که ثبت انرژی، تقاضا (demand) و هارمونیک‌ها به‌درستی انجام می‌شوند.
-تست کنید که اگر بار تغییر کند (مثلاً اضافه یا کم شود)، دستگاه به‌درستی واکنش نشان دهد (مثلاً تغییر ولتاژ یا جریان را ثبت کند).

-نگهداری و توصیه‌های عملی

-مجدداً بررسی کنید که نصب به صورت ایمن انجام شده باشد؛ اتصالات محکم باشند و کابل‌ها مرتب و دارای نشانه‌گذاری مناسب باشند.
-دوره‌ای، مثلاً هر ۶ تا ۱۲ ماه، نمایشگر و دقت دستگاه را بررسی کنید (مثلاً با بار مرجع یا ترانس دقیق) تا از صحت اندازه‌گیری اطمینان حاصل شود.
-در صورتی که دستگاه در محیطی با دمای بالا، رطوبت زیاد یا غبار قرار دارد، جریان هوارسانی تابلو را حفظ کنید تا دستگاه دچار گرم‌شدگی یا اختلال نشود.
-در شبکه‌هایی با هارمونیک زیاد یا بارهای غیرخطی شدید، عملکرد هارمونیک دستگاه را بررسی کنید؛ اگر میزان تحریف زیاد است، ممکن است نیاز به تجهیزات تصحیح هارمونیکی یا تفسیر دقیق‌تر نتایج باشد.
-اگر از ماژول ارتباطی استفاده می‌کنید، نرم‌افزار قرائت و ذخیره داده را تنظیم کنید و مطمئن شوید که پشتیبان‌گیری داده‌ها به موقع انجام می‌شود.
-در زمان خاموشی یا سرویس تابلو، دستگاه را بای‌پس نکنید مگر اینکه الزامی باشد؛ زیرا اندازه‌گیری‌های انرژی ممکن است ناقص شود.

-نکات هنگام خرید و انتخاب

-حتماً مشخص کنید که کدام مدل دقیق مورد نیاز است (نسخه HD+، HDLe، یا سایر زیرشاخه‌ها) چون قابلیت‌ها و دقت متفاوت دارند.
-توجه کنید که چه ماژول‌هایی لازم دارید (مثلاً ارتباط Ethernet، خروجی پالس، رله آلارم) و این ماژول‌ها را در برآورد قیمت لحاظ نمایید.
-مطمئن شوید که نسبت CT/VT سیستم شما با دستگاه سازگار است و تنظیم آن ممکن است.
-بررسی کنید که دستگاه گواهی‌ها و استانداردهای مورد نیاز شما (مثلاً IEC/EN) را دارا باشد.
-از مجاز بودن خدمات و پشتیبانی شرکت در منطقه خود اطمینان حاصل کنید، چون به‌روزرسانی‌ نرم‌افزار یا ماژول ممکن است نیاز به پشتیبانی داشته باشد.
-در پروژه‌هایی که قرار است داده‌ها به سیستم مدیریت انرژی منتقل شوند، نگاه به آینده داشته باشید: آیا امکان یکپارچه‌سازی با نرم‌افزار وجود دارد؟ آیا پورت‌ها و پروتکل‌های مورد نیاز موجود است؟

-جمع‌بندی

دستگاه Nemo 96HD+ از IME، یک راهکار قدرتمند و انعطاف‌پذیر برای اندازه‌گیری، کنترل و نظارت بر شبکه‌های برق است. با امکانات متنوع، ارتباطات گسترده، ماژولار بودن و نصب آسان، این دستگاه می‌تواند بخش مهمی از سیستم‌های مدیریت انرژی، تابلوی برق صنعتی یا سامانه‌های نظارت بر کیفیت انرژی باشد.

اگر بخواهم در یک جمله خلاصه کنم: اگر به دنبال دستگاهی هستید که نه فقط ولتاژ و جریان را بخواند بلکه توان، انرژی، هارمونیک، تقاضا و داده‌های ارتباطی را هم پوشش دهد، Nemo 96HD+ یکی از گزینه‌های جدی است.
