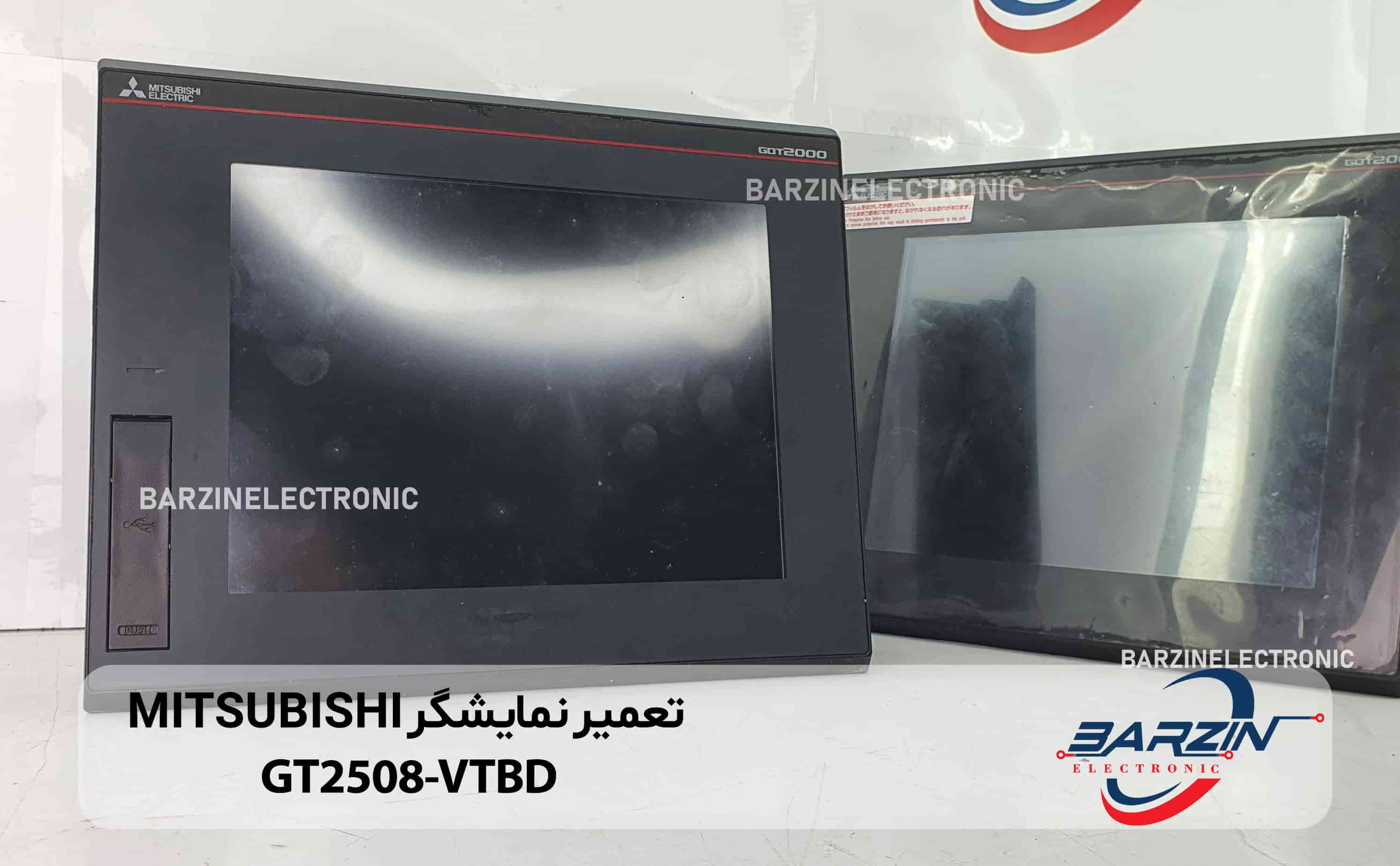

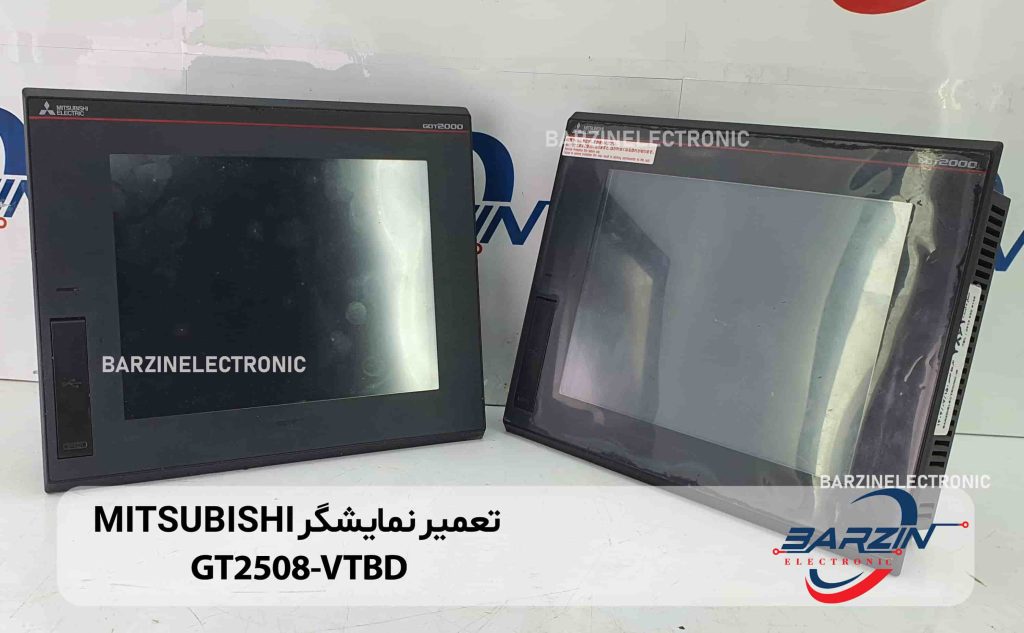

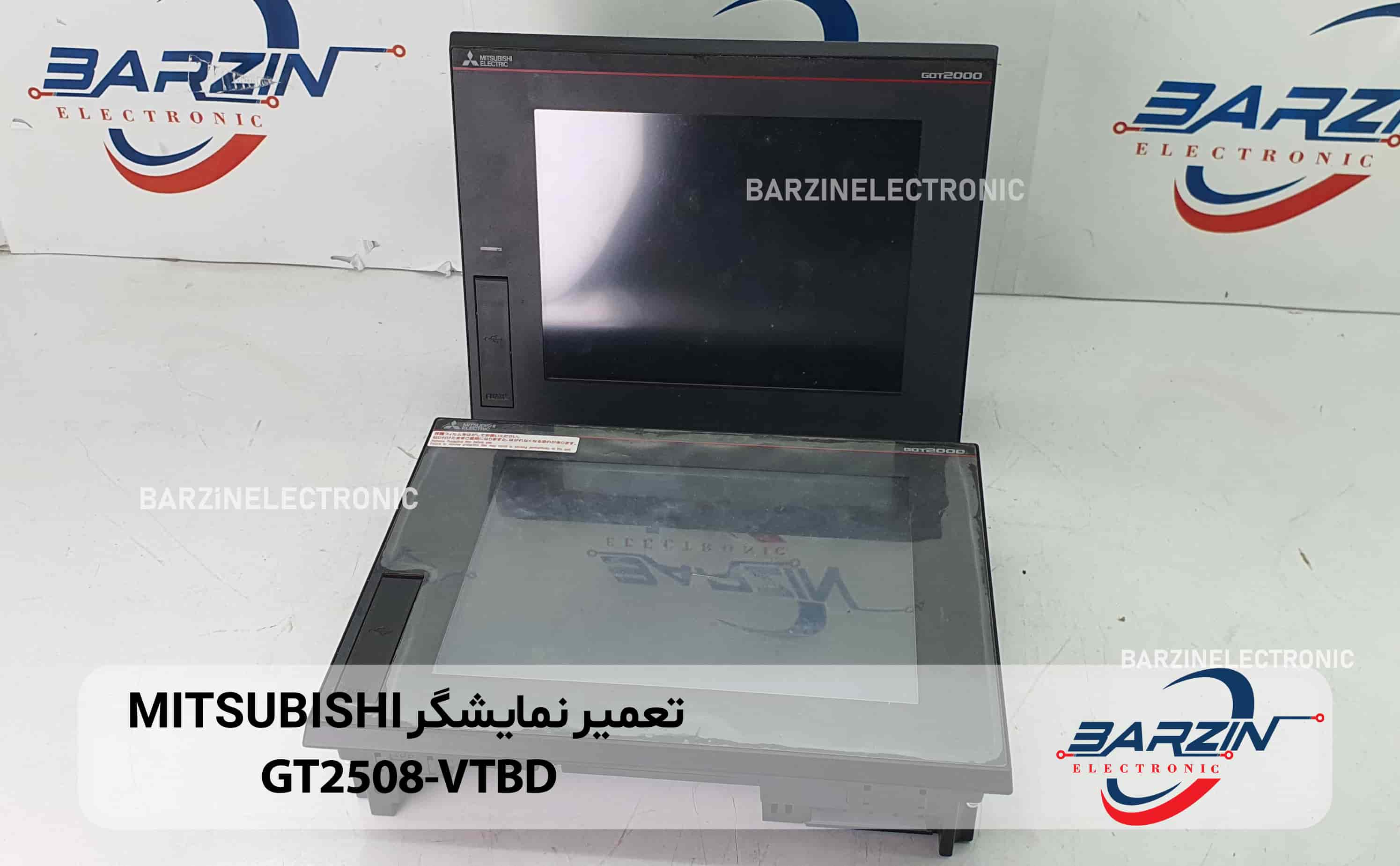

تعمیر نمایشگر MITSUBISHI GT2508-VTBD

تعمیر نمایشگر MITSUBISHI GT2508-VTBD

دستگاه GT2508-VTBD یک HMI (رابط انسان-ماشین) از سری GOT2000 شرکت Mitsubishi است. این دستگاه برای کنترل، نظارت و تعامل اپراتور با ماشین‌آلات صنعتی طراحی شده است. در دسته‌بندی “میان‌رده” قرار دارد و ترکیبی از اندازه مناسب، امکانات ارتباطی گسترده و قابلیت‌های نمایش با کیفیت را ارائه می‌دهد.

این مدل دارای صفحه‌نمایش ۸٫۴ اینچی با وضوح VGA است (۶۴۰×۴۸۰ پیکسل). رنگ نمایش ۶۵۵۳۶ رنگ بوده و رابط لمسی از نوع فیلم مقاومتی (Analog Resistive) دارد. منبع تغذیه این دستگاه ۲۴ ولت DC است، که در محیط‌های صنعتی رایج است.

سری GOT2000 خود، به عنوان نسل بعدی HMIهای Mitsubishi شناخته می‌شود و GT2508-VTBD نمونه‌ای از مدل‌های GT25 در این سری است. طراحی شده تا در تابلوهای کنترل، پانل‌های کارگاهی، ماشین‌آلات OEM و خطوط تولید استفاده شود.

-مزایا و نقاط قوت

-نمایشگر با وضوح مناسب

صفحه‌نمایش ۸٫۴ اینچی امکان نمایش اطلاعات و گرافیک به صورت واضح را مهیا می‌کند. با وضوح VGA، متن‌ها و نمودارها به خوبی قابل خواندن هستند. این موضوع برای عملیات صنعتی که نیاز به نظارت مداوم دارند بسیار مهم است.

-طیف رنگ و کیفیت تصویر

۶۵٬۵۳۶ رنگ، همراه با پس‌زمینه LED، به دستیابی به تصاویر و گرافیک‌های با کیفیت کمک می‌کند. این امکان باعث می‌شود تا گرافیک‌های وضعیت، هشدارها، نمودارها و اطلاعات زمان واقعی (Real-Time) با وضوح بالاتری نمایش داده شوند.

-ارتباطات متنوع

GT2508-VTBD دارای پورت‌های متعدد از جمله Ethernet، USB (Host و Device)، RS-232، RS-422/485 است. این تنوع ارتباطی یکی از نقاط قوت دستگاه است چرا که امکان اتصال به انواع PLCها، شبکه‌های صنعتی، ماژول‌های جانبی و کارت‌های گزینه‌ای را به کاربر می‌دهد.

-حافظه داخلی مناسب

حافظه ROM و RAM دستگاه برای اجرای پروژه‌ها و نمایش گرافیک‌ها کافی است. این امکان وجود دارد که پروژه‌های پیچیده تری نیز روی آن اجرا شود، بدون اینکه عملکرد دستگاه مختل شود.

-قابلیت تطبیق با محیط‌های صنعتی

GT2508-VTBD برای محیط‌های صنعتی طراحی شده است. شرایطی مانند منبع تغذیه ۲۴ ولت DC، مقاومت در برابر نویز، و امکان نصب آسان در تابلوهای کنترل، آن را برای محیط‌های تولیدی مناسب می‌کند.

-طراحی فشرده

ابعاد مناسب و طراحی مارک “GT25” به گونه‌ای است که دستگاه را در تابلوهایی با فضای محدود قابل نصب می‌کند. این طراحی فشرده به ویژه زمانی که فضای تابلو یا ماشین محدود است، اهمیت دارد.

-ویژگی‌های فنی مهم

در ادامه به بررسی دقیق‌تر ویژگی‌های فنی مهم GT2508-VTBD می‌پردازیم.

-مشخصات نمایشگر

-اندازه نمایشگر: ۸٫۴ اینچ.
-وضوح تصویر: ۶۴۰ × ۴۸۰ پیکسل (VGA).
-تعداد رنگ: ۶۵۵۳۶ رنگ.
-پنل لمسی از نوع فیلم مقاومت (Analog Resistive) که امکان لمس ساده را فراهم می‌کند.
-عمر پس‌زمینه LED تقریبا ۶۰۰۰۰ ساعت در دمای ۲۵ درجه سانتی‌گراد تا زمانی که روشنایی به ۵۰٪ برسد.
-تنظیم شدت روشنایی در ۳۲ سطح مختلف.
این ویژگی‌ها باعث می‌شود نمایشگر برای استفاده مداوم و در محیط‌های صنعتی مناسب باشد.

-حافظه و ذخیره‌سازی

-حافظه ROM: حداقل ۳۲ مگابایت.
-حافظه RAM: حدود ۸۰ مگابایت (در برخی منابع حدود ۸۰ مگابایت ذکر شده است).
-پشتیبانی از کارت SD و همچنین پورت USB Mini-B برای انتقال پروژه‌ها، بارگذاری داده‌ها یا به‌روزرسانی نرم‌افزار.
این امکانات ذخیره‌سازی، توسعه پروژه‌های HMI با پیچیدگی متوسط تا بالا را ممکن می‌سازد.

-ارتباطات

-پورت Ethernet: ۱ کانال با سرعت 10BASE-T / 100BASE-TX، کانکتور RJ45، قابلیت AUTO MDI/MDI-X.
-پورت USB: شامل USB-A (Host) و USB-Mini-B (Device) جهت اتصال حافظه USB، بارگذاری پروژه یا ارتباط با کامپیوتر.
-پورت RS-232: ۱ کانال، سرعت‌های متداول.
-پورت RS-422/485: ۱ کانال، برای ارتباط با دستگاه‌های سریال صنعتی.
-پشتیبانی از شبکه‌های ارتباطی صنعتی رایج مانند CC-Link، Profibus، Modbus و دیگران (بسته به گزینه‌های انتخاب شده).
این تنوع امکان یکپارچه‌سازی GT2508-VTBD را با پل‌-PLCها و دیگر ماژول‌های کنترل فراهم می‌آورد.

-برق و شرایط محیطی

-منبع تغذیه: ۲۴ ولت DC (+25% / -20%).
-حداکثر توان مصرفی: حدود ۳۱ وات یا کمتر.
-حالت با روشنایی بک‌لایت خاموش: حدود ۸ وات.
-جریان هجومی (Inrush current): کمتر از ۵ آمپر (در شرایط خاص).
-زمان قابل تحمل قطعی آنی برق: تا ۱۰ میلی‌ثانیه.
-مقاومت در برابر نویز: اندازه‌گیری شده با نویز ۵۰۰ Vp-p با عرض ۱µs در محدوده فرکانس ۲۵ تا ۶۰ Hz.
-ولتاژ تحمل بین ترمینال‌های تغذیه و زمین: ۳۵۰ VAC برای ۱ دقیقه، عایق ≥ ۱۰ MΩ در ۵۰۰ VDC.
-محدوده دمای کاری: ۰ تا +۵۵ درجه سانتی‌گراد.
-محدوده رطوبت کاری: ۱۰ تا ۹۰٪ RH (بدون تقطیر).
-مقاومت در برابر لرزش و شوک مطابق استانداردهای صنعتی.

این شرایط محیطی نشان می‌دهد که GT2508-VTBD برای استفاده در شرایط صنعتی استاندارد طراحی شده است.

-ابعاد و نصب

-عرض: تقریباً ۲۴۱ میلی‌متر.
-ارتفاع: تقریباً ۱۹۴ میلی‌متر.
-ارتفاع نصب (عمق): حدود ۵۲ میلی‌متر.
-وزن تقریبی: حدود ۱٫۵ کیلوگرم (بسته به منبع).
-نصب به صورت فلش‌مانت (Flush mounting) در تابلو امکان‌پذیر است.

این ابعاد متناسب با تابلوهای صنعتی معمول است و نصب آن در شرایط کارگاهی را ساده می‌کند.

-کاربردها و موارد استفاده

دستگاه GT2508-VTBD در زمینه‌های مختلف صنعتی کاربرد دارد. در ادامه برخی از کاربردهای مهم ذکر می‌شوند:

-نظارت و کنترل خطوط تولید و فرآیندهای صنعتی: اپراتورها می‌توانند از طریق HMI وضعیت دستگاه‌ها، خط تولید، داده‌های زمان واقعی را مشاهده و کنترل کنند.

-ماشین‌آلات OEM: در طراحی ماشین‌های خاص یا سفارشی (OEM)، HMI یکی از اجزای کلیدی است و GT2508-VTBD به علت اندازه جمع‌وجور و قابلیت‌های ارتباطی مناسب، گزینه‌ای خوب است.

-سامانه‌های کنترل برای کارخانه‌های کوچک تا متوسط: برای کارخانه‌هایی که نیاز به رابط کاربری کارآمد با هزینه مناسب دارند، این دستگاه مناسب است.

-سیستم‌های اتوماسیون کارخانه: در ترکیب با PLCها و ماژول‌های کنترل، GT2508-VTBD به عنوان رابط بین اپراتور و سیستم کنترل عمل می‌کند.

-محیط‌های صنعتی با فضای تابلو محدود: به دلیل اندازه مناسب، برای تابلوهای با فضای محدود نیز کاربرد دارد.

در تمام این کاربردها، تمرکز بر روی شفافیت نمایش، قابلیت ارتباط و یکپارچگی با سیستم‌های کنترل است.

-مزایا در مقایسه با گزینه‌های مشابه

-اندازه مناسب

در میان مدل‌های سری GOT2000، مدل‌های بزرگ‌تر صفحه‌نمایش بزرگ‌تری دارند، اما فضای نصب آنها نیز بیشتر است. GT2508-VTBD با اندازه ۸٫۴ اینچ، تعادلی بین اندازه مناسب و فضای نصب بهینه برقرار می‌کند.

-انعطاف‌پذیری ارتباط

بر خلاف دستگاه‌هایی که فقط چند نوع پورت ارتباطی دارند، این مدل از پورت‌های متعدد و شبکه‌های صنعتی پشتیبانی می‌کند. این موضوع باعث می‌شود که در طیف وسیع‌تری از پروژه‌ها قابل استفاده باشد.

-طراحی صنعتی قابل اعتماد

مخاطب اصلی این دستگاه، محیط‌های صنعتی هستند که نیاز به قابل اعتماد بودن، دوام بالا و محیط‌های واقعی دارند. GT2508-VTBD با شرایط محیطی معتبر، یکی از گزینه‌های آماده برای این نوع محیط‌ها است.

-هزینه و بازگشت سرمایه خوب

برای تولیدکنندگانی که نیاز به HMI قدرتمند با هزینه معقول دارند، این مدل گزینه‌ای مناسب به شمار می‌آید. هزینه نسبتاً پایین‌تر نسبت به مدل‌های بزرگ‌تر یا پیشرفته‌تر، همراه با امکانات بسیار خوب، جزء مزایاست.

-نکات مهم برای نصب و راه‌اندازی

-تهویه و نصب درست

اگرچه HMI نیازی به قطعه متحرک ندارد، اما در تابلوهایی که گرما تولید می‌شود، باید توجه شود که تهویه کافی فراهم گردد. پشت دستگاه و فضای اطراف آن نباید به‌طور کامل محصور باشد. همچنین نصب فلش­مانت مطابق راهنمای سازنده توصیه می‌شود.

-منبع تغذیه پایدار

دستگاه به ۲۴ ولت DC نیاز دارد. بنابراین تامین منبع تغذیه مناسب با شرایط ولتاژ (+25٪/-20٪) و حفاظت در برابر نویز توصیه می‌شود. جریان هجومی و قطعی ناگهانی برق باید لحاظ شود.

-کابل‌کشی و حفاظ نویز

اتصالات RS-232، RS-422/485 و Ethernet باید به‌درستی انجام شده و کابل‌ها دور از مسیرهای ایجاد نویز باشند. استفاده از شیلد مناسب، اتصال زمین خوب و رعایت فاصله از کابل‌های قدرت توصیه می‌شود.

-تنظیمات نرم‌افزاری

برای طراحی صفحات HMI، نرم‌افزار طراحی مشخص سری GOT2000 (مانند GT Designer3) مورد استفاده قرار می‌گیرد. هنگام طراحی، رزولوشن ۶۴۰×۴۸۰، تعداد رنگ‌ها، خطوط و فونت‌ها باید مطابق مشخصات دستگاه تنظیم شوند تا صفحه به‌درستی نمایش داده شود.

-پشتیبان‌گیری و به‌روزرسانی

باید پروژه HMI ذخیره و نسخه پشتیبان گرفته شود. همچنین امکان به‌روزرسانی firmware وجود دارد، بنابراین بررسی سازگاری نسخه نرم‌افزار با مدل GT2508-VTBD اهمیت دارد.

-محدودیت‌ها و مواردی که باید بدانید

-وضوح تصویر VGA (۶۴۰×۴۸۰) برای برخی کاربردهای گرافیکی بسیار پیچیده ممکن است کمی محدود باشد؛ اگر نیاز به گرافیک‌های بسیار دقیق دارید، ممکن است مدل‌های با وضوح بالاتر مناسب‌تر باشند.

-تنها یک نقطه لمس همزمان پشتیبانی می‌شود (مولتی‌تاچ وجود ندارد)؛ یعنی تنها یک لمس در لحظه. در کاربردهایی که می‌خواهند چند نقطه لمس همزمان داشته باشند، این موضوع باید مدنظر قرار گیرد.

-پنل لمسی از نوع مقاومتی (Analog Resistive) است؛ اگر لمس با دستکش یا شرایط خاص دارید، دقت شود که این نوع لمس ممکن است محدودیت‌هایی داشته باشد نسبت به پنل‌های خازنی.

-فضای ذخیره و RAM برای پروژه‌های خیلی بزرگ یا با تعداد صفحات بسیار زیاد ممکن است چالش باشد؛ اگر پروژه بسیار پیچیده است، بررسی دقیق‌تر نیاز است.

-اگر شرایط محیطی بسیار شدید (دمای فوق العاده بالا یا پایین، محیط‌های انفجاری، لرزش شدید) دارید، باید مطمئن شوید که این مدل با آن شرایط خاص مطابقت دارد یا مدل “رُجِد” (Rugged) مناسبی انتخاب شود.

-نکات تخصصی برای مهندسین و طراحان

-طراحی گرافیک و صفحات HMI

مهندس HMI باید توجه داشته باشد که با وضوح ۶۴۰×۴۸۰ پیکسل کار می‌کند. بنابراین هنگام طراحی صفحات، اندازه المان‌ها، قلم‌ها و فضای سفید (white space) بهینه شوند تا وضوح خوانایی خوب حفظ شود. استفاده از فونت مناسب و تضاد رنگی کافی اهمیت دارد.

-انتخاب شبکه و ارتباطات

اگر سیستم شما دارای PLC و تجهیزات متعدد است، انتخاب صحیح گونه شبکه (Ethernet یا سریال RS-422/485) مهم است. برای ارتباط با PLCهای Mitsubishi، پورت‌های داخلی این HMI به طور کامل مناسب هستند. همچنین اگر قصد دارید از USB برای بارگذاری داده یا اتصال دستگاه جانبی مانند بارکدخوان دارید، مطمئن شوید پورت USB به‌درستی پیکربندی شده است.

-برنامه‌ریزی امنیت و دسترسی

در محیط‌های صنعتی، دسترسی اپراتور، مهندس و تکنسین به صفحات HMI باید مدیریت شود. تنظیم رمز­عبور، سطح دسترسی و ایجاد صفحات فقط خواندنی (Read-Only) یا تغییرپذیر می‌تواند امنیت را بالا ببرد. همچنین ذخیره لاگ (Log) عملیات HMI و گزارش خطاها موجب بهبود نگهداری سیستم می‌شود.

-نگهداری و عیب‌یابی

در صورت بروز اختلال، ابتدا منبع تغذیه، فیوز، اتصالات کابل، وضعیت بک‌لایت و سلامت سخت‌افزار را بررسی کنید. همچنین لاگ خطا یا پیغام هشدار در HMI را مطالعه کنید و نرم‌افزار پروژه را بررسی کنید. بهتر است نسخه پشتیبان پروژه HMI حفظ شود تا در مواقع لزوم بازگردانی شود.

-نتیجه‌گیری

دستگاه GT2508-VTBD از Mitsubishi، گزینه‌ای بسیار مناسب برای محیط‌های صنعتی است که نیاز به رابط انسان-ماشین با اندازه جمع‌وجور، نمایش قابل قبول، ارتباط گسترده و نصب آسان دارند.

مزایای آن شامل نمایشگر با کیفیت، پورت‌های ارتباطی متعدد، طراحی صنعتی قابل اعتماد و حافظه مناسب هستند.

با این حال، نیاز است که مهندس طراح با محدودیت‌های آن (وضوح VGA، لمس تک‌نقطه، نوع پنل لمسی مقاومتی) آشنا باشد و با توجه به نیاز پروژه، انتخاب صحیح را انجام دهد.
