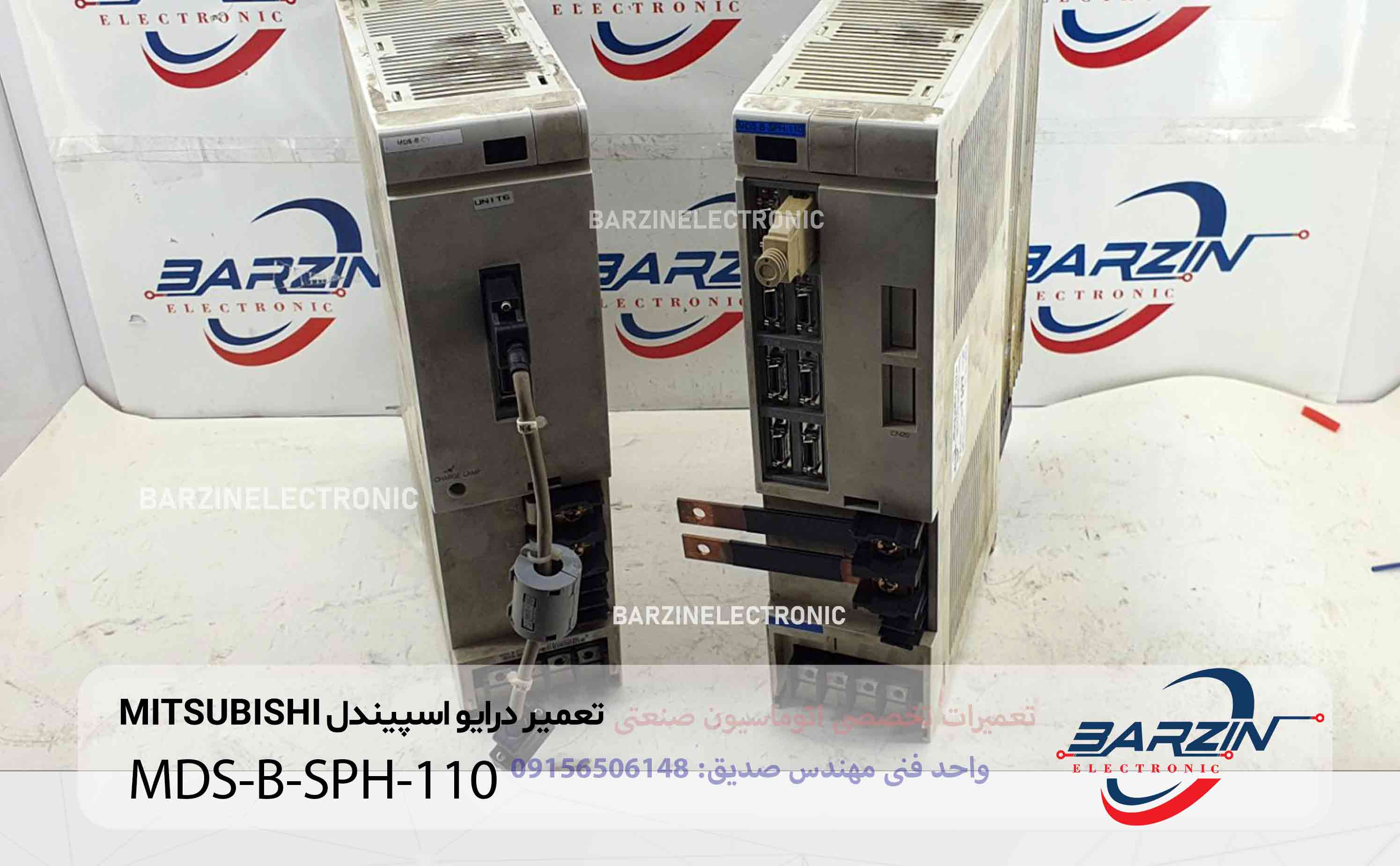

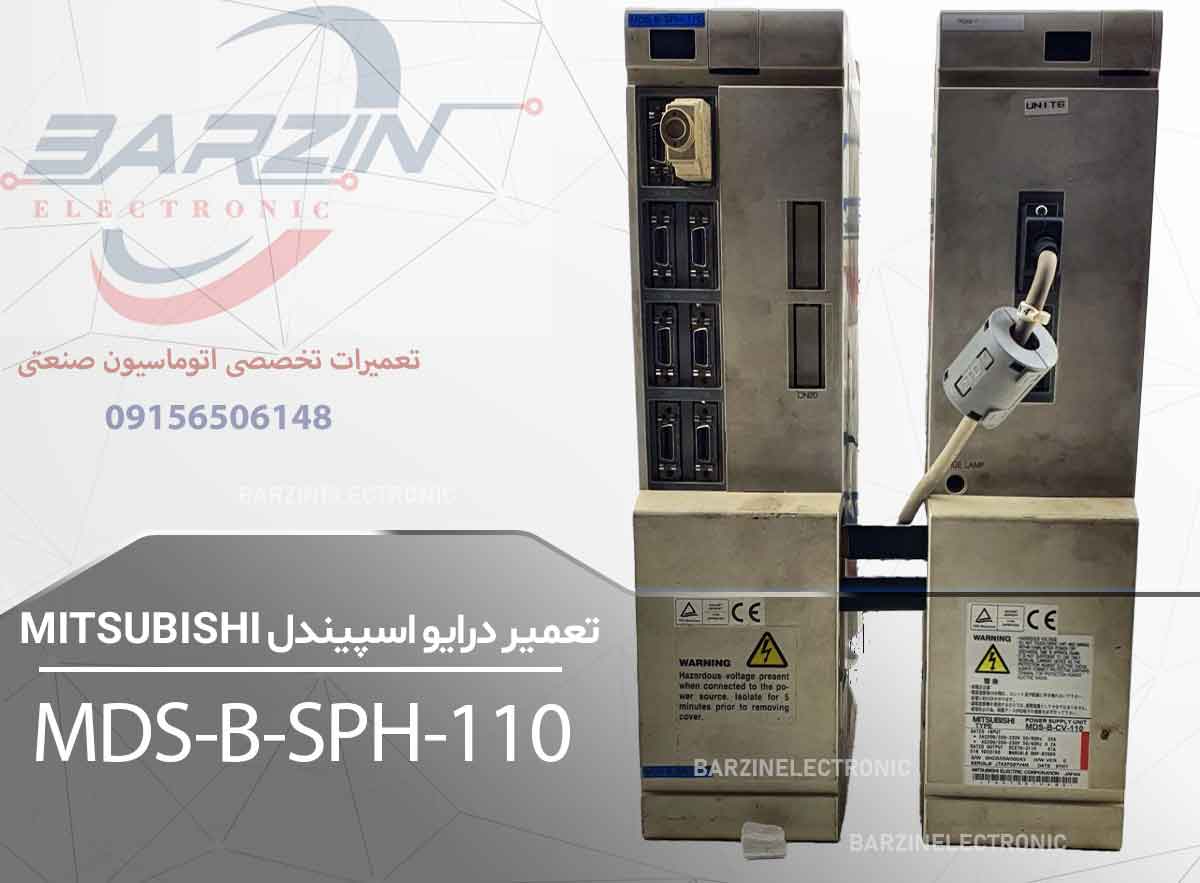

تعمیر درایو اسپیندل Mitsubishi MDS-B-SPH-110 | تعمیر درایو میتسوبیشی

تعمیر درایو اسپیندل Mitsubishi MDS-B-SPH-110 | تعمیر تخصصی درایو میتسوبیشی

────────────────────────

درایو اسپیندل Mitsubishi MDS-B-SPH-110 یکی از ماژول‌های قدیمی و تخصصی خانواده MDS-B شرکت Mitsubishi Electric است که در سیستم‌های CNC برای کنترل موتور اسپیندل مورد استفاده قرار می‌گیرد. خرابی این بخش می‌تواند باعث توقف کامل اسپیندل، ایجاد خطای درایو، کاهش توان موتور، نوسان سرعت، عدم انجام صحیح عملیات ماشین‌کاری و در برخی موارد توقف کامل دستگاه CNC شود.

تعمیر MDS-B-SPH-110 به دلیل ساختار قدیمی، مدارهای قدرت، بردهای کنترلی و وابستگی آن به سیستم CNC، نیازمند بررسی تخصصی درایوهای اسپیندل میتسوبیشی است. در تعمیر این مدل، صرفاً تعویض یک قطعه معیوب کافی نیست و باید ارتباط بین بخش قدرت، مدار کنترل، فیدبک موتور، تغذیه و سیستم CNC نیز بررسی شود.

درایوهای سری MDS-B از خانواده تجهیزات Servo/Spindle میتسوبیشی هستند و شرکت Mitsubishi Electric همچنان مستندات فنی مربوط به نسل‌های MDS را در بخش پشتیبانی CNC خود ارائه می‌کند.

────────────────────────

درایو Mitsubishi MDS-B-SPH-110 چیست؟

MDS-B-SPH-110 یک درایو اسپیندل AC از خانواده MDS-B است که برای کنترل موتور اسپیندل ماشین‌آلات CNC طراحی شده است. این ماژول وظیفه دارد فرمان‌های دریافت‌شده از کنترل CNC را به سیگنال‌های مناسب برای موتور اسپیندل تبدیل کند و سرعت و عملکرد موتور را تحت کنترل قرار دهد.

در چنین سیستمی، درایو اسپیندل تنها یک اینورتر معمولی نیست. عملکرد صحیح آن به ارتباط میان CNC، درایو، موتور اسپیندل و سیستم فیدبک وابسته است.

به همین دلیل، هنگام تعمیر MDS-B-SPH-110 باید موارد زیر به‌صورت یک مجموعه بررسی شوند:

• بخش قدرت

• برد کنترل

• مدارهای فرمان

• مدار تشخیص جریان

• مدارهای حفاظتی

• سیستم خنک‌کاری

• خازن‌های بخش DC

• ترانزیستورها یا ماژول‌های قدرت

• مدار فیدبک اسپیندل

• کابل‌ها و کانکتورها

• ارتباط درایو با CNC

• پارامترهای مربوط به اسپیندل

────────────────────────

مشخصات فنی Mitsubishi MDS-B-SPH-110

بر اساس اطلاعات فنی منتشرشده برای این مدل، MDS-B-SPH-110 دارای ورودی DC Link در محدوده حدود 270 تا 311 ولت DC و تغذیه کمکی AC در محدوده 200 تا 230 ولت است. جریان ورودی اعلام‌شده برای این مدل حدود 41 آمپر و جریان خروجی سه‌فاز آن حدود 37 آمپر است.

مقادیر فوق برای شناسایی و معرفی مدل استفاده شده‌اند و هنگام تعمیر هر دستگاه باید مشخصات درج‌شده روی پلاک همان یونیت و مستندات مربوط به نسخه سخت‌افزاری آن بررسی شود.

────────────────────────

خرابی‌های رایج درایو MDS-B-SPH-110

در درایوهای قدیمی MDS-B، عوامل مختلفی می‌توانند باعث خرابی شوند. افزایش دمای داخلی، فرسودگی خازن‌ها، خرابی فن، آلودگی شدید، خرابی قطعات بخش قدرت، ایراد برد کنترل و مشکلات مدار فیدبک از جمله مواردی هستند که در نمونه‌های تعمیرشده این مدل گزارش شده‌اند.

مهم‌ترین خرابی‌هایی که هنگام تعمیر این درایو باید بررسی شوند عبارت‌اند از:

────────────────────────

تعمیر بخش قدرت MDS-B-SPH-110

یکی از مهم‌ترین قسمت‌های تعمیر این درایو، بررسی بخش قدرت است.

در صورت بروز اتصال کوتاه در خروجی‌های U، V و W یا خرابی ماژول قدرت، ممکن است درایو با خطای اضافه‌جریان مواجه شود یا در هنگام راه‌اندازی موتور از کار بیفتد.

در این مرحله معمولاً موارد زیر بررسی می‌شوند:

• ماژول قدرت

• ترانزیستورهای خروجی

• مدارهای Gate Drive

• دیودهای قدرت

• مسیرهای DC Bus

• خازن‌های الکترولیتی

• مقاومت‌های توان

• مدار تشخیص جریان

• فیوزها

• رله‌ها

• اتصالات و مسیرهای PCB

در منابع تعمیراتی مربوط به MDS-B-SPH-110 نیز مواردی مانند خرابی Power Section، ترانزیستورهای خروجی، Gate Section و خازن‌ها به‌عنوان خرابی‌های مشاهده‌شده در نمونه‌های تعمیراتی این مدل گزارش شده‌اند.

────────────────────────

بررسی خازن‌های DC Bus

خازن‌های الکترولیتی در درایوهای قدیمی نقش مهمی در پایداری مدار DC Bus دارند.

با افزایش عمر خازن ممکن است موارد زیر ایجاد شود:

• افزایش ESR

• کاهش ظرفیت واقعی

• افزایش ریپل

• گرم‌شدن بیش از حد

• ایجاد ناپایداری در بخش قدرت

• آسیب به ماژول‌های قدرت

بنابراین در تعمیر MDS-B-SPH-110 نباید فقط به تست ظاهری خازن اکتفا کرد.

ممکن است خازن از نظر ظاهری کاملاً سالم باشد اما از نظر ESR یا ظرفیت دچار افت شده باشد.

────────────────────────

بررسی سیستم خنک‌کاری

درایو اسپیندل هنگام کار توان قابل توجهی را به موتور منتقل می‌کند و بخشی از انرژی در مدار قدرت به گرما تبدیل می‌شود.

به همین دلیل، فن و هیت‌سینک نقش مهمی در عملکرد پایدار MDS-B-SPH-110 دارند.

در زمان تعمیر باید موارد زیر بررسی شوند:

• سلامت فن

• سرعت چرخش فن

• تجمع گردوغبار

• وضعیت هیت‌سینک

• مسیر عبور هوا

• وضعیت انتقال حرارت

• آثار تغییر رنگ یا سوختگی روی PCB

• وضعیت قطعات قدرت

خرابی فن یا گرفتگی مسیر هوا می‌تواند باعث افزایش دمای بخش قدرت و ایجاد خطای حرارتی شود.

────────────────────────

تعمیر برد کنترل MDS-B-SPH-110

برد کنترل وظیفه پردازش فرمان‌ها و مدیریت عملکرد درایو را بر عهده دارد.

خرابی این بخش می‌تواند علائمی مانند موارد زیر ایجاد کند:

• روشن نشدن صحیح درایو

• نمایش خطاهای منطقی

• خطای ارتباطی

• خطای حافظه

• خطای تبدیل آنالوگ به دیجیتال

• عدم دریافت صحیح فرمان CNC

• عملکرد نامنظم اسپیندل

در تعمیر برد کنترل، بررسی تغذیه‌های داخلی، رگولاتورها، مدارهای منطقی، کانکتورها، مسیرهای ارتباطی و قطعات آسیب‌دیده اهمیت زیادی دارد.

────────────────────────

بررسی ارتباط درایو با CNC

MDS-B-SPH-110 بخشی از یک سیستم CNC است و عملکرد آن از سیستم کنترل دستگاه جدا نیست.

بنابراین اگر درایو از نظر سخت‌افزاری سالم باشد اما ارتباط آن با CNC دچار مشکل شده باشد، ممکن است اسپیندل نیز عملکرد صحیحی نداشته باشد.

در این شرایط باید موارد زیر بررسی شوند:

• کابل ارتباطی

• کانکتورها

• تغذیه مدار کنترل

• سیگنال‌های فرمان

• وضعیت فیدبک

• پارامترهای CNC

• پارامترهای درایو

• خطاهای ثبت‌شده در سیستم کنترل

در منابع مربوط به MDS-B-SPH-110، خطاهای مرتبط با ارتباط NC و همچنین خطاهای مربوط به داده‌های ارسالی از CNC برای این خانواده گزارش شده‌اند.

────────────────────────

خطاهای مهم MDS-B-SPH-110

یکی از مزیت‌های مهم درایوهای CNC این است که کد خطا می‌تواند مسیر عیب‌یابی را مشخص‌تر کند.

برخی کدهای گزارش‌شده برای MDS-B-SPH-110 شامل موارد زیر هستند:

کدهای فوق باید بر اساس دفترچه و نسخه سخت‌افزاری دقیق یونیت تفسیر شوند و صرف مشاهده یک کد نباید باعث تعویض مستقیم برد یا ماژول قدرت شود.

────────────────────────

خطای Over Current در MDS-B-SPH-110

یکی از خطاهای مهم در درایوهای اسپیندل، اضافه‌جریان است.

اگر درایو هنگام شروع حرکت یا هنگام افزایش سرعت خطای Over Current ایجاد کند، باید موارد مختلفی بررسی شوند.

مهم‌ترین موارد عبارت‌اند از:

1. اتصال کوتاه در خروجی‌های U، V و W

2. خرابی ماژول قدرت

3. اتصال کوتاه در کابل موتور

4. خرابی موتور اسپیندل

5. مشکل مدار تشخیص جریان

6. خرابی Gate Drive

7. تنظیمات یا پارامترهای نامناسب

8. بار مکانیکی غیرعادی

بنابراین تعویض ماژول قدرت بدون بررسی موتور و کابل می‌تواند باعث تکرار خرابی شود.

────────────────────────

خطای Encoder و فیدبک اسپیندل

برای کنترل دقیق سرعت و عملکرد اسپیندل، سیستم کنترل باید اطلاعات مربوط به وضعیت موتور را دریافت کند.

اگر سیگنال فیدبک به هر دلیل قطع یا دچار اختلال شود، درایو ممکن است خطای مربوط به Encoder یا Feedback ایجاد کند.

در این شرایط باید بررسی شود:

• کابل Encoder

• کانکتورهای فیدبک

• تغذیه Encoder

• اتصال زمین

• مسیر سیم‌کشی

• خود Encoder

• مدار دریافت سیگنال روی برد

در منابع مربوط به MDS-B-SPH-110، خطای NS2 به نبود سیگنال مناسب از فیدبک اسپیندل مرتبط شده است.

────────────────────────

مراحل تعمیر تخصصی MDS-B-SPH-110

فرآیند تعمیر اصولی این درایو بهتر است مرحله‌به‌مرحله انجام شود.

مرحله اول؛ بررسی ظاهری

در ابتدا وضعیت کلی یونیت بررسی می‌شود:

• آثار سوختگی

• تغییر رنگ PCB

• شکستگی کانکتورها

• آثار رطوبت

• گردوغبار

• خرابی فن

• نشتی خازن

• آثار تعمیرات قبلی

• قطعات تعویض‌شده

• سیم‌کشی یا جامپرهای غیر استاندارد

مرحله دوم؛ بررسی بخش تغذیه

تغذیه‌های داخلی، فیوزها، رگولاتورها و مدارهای DC بررسی می‌شوند.

مرحله سوم؛ بررسی Power Section

ماژول‌های قدرت، خروجی‌ها، دیودها، Gate Drive و مدار تشخیص جریان بررسی می‌شوند.

مرحله چهارم؛ بررسی برد کنترل

در این مرحله تغذیه‌های برد، پردازنده، حافظه، مدارهای ارتباطی و مسیرهای کنترلی بررسی می‌شوند.

مرحله پنجم؛ بررسی فیدبک

کابل‌ها، کانکتورها و مدارهای دریافت سیگنال Encoder بررسی می‌شوند.

مرحله ششم؛ تعمیر و تعویض قطعات

قطعات معیوب پس از مشخص شدن علت خرابی تعویض یا تعمیر می‌شوند.

مرحله هفتم؛ تست بدون بار

پس از تعمیر، درایو در شرایط کنترل‌شده راه‌اندازی می‌شود.

مرحله هشتم؛ تست عملکردی

فرمان‌های مختلف، وضعیت سرعت، جریان، خطاها و عملکرد حفاظتی بررسی می‌شوند.

────────────────────────

چرا تعمیر تخصصی MDS-B-SPH-110 اهمیت دارد؟

MDS-B-SPH-110 یک درایو اسپیندل CNC است و تعمیر آن با یک اینورتر عمومی صنعتی تفاوت دارد.

پارامترهای موتور، فیدبک، ارتباط CNC و مدارهای حفاظتی باید با یکدیگر هماهنگ باشند.

از طرف دیگر، به دلیل قدیمی بودن نسل MDS-B، تأمین قطعات و یافتن جایگزین مناسب برای برخی اجزا می‌تواند چالش‌برانگیز باشد. خود Mitsubishi Electric نیز برای برخی سیستم‌های قدیمی MDS، موضوع ارتقا به نسل‌های جدیدتر را مطرح کرده و یکی از مزایای این ارتقا را دسترسی بهتر به قطعات و قابلیت تعمیرپذیری عنوان می‌کند.

بنابراین در مواردی که تعمیر برد اصلی امکان‌پذیر است، تعمیر اصولی می‌تواند از تعویض کامل یونیت و تغییرات گسترده در سیستم CNC جلوگیری کند.

────────────────────────

تست نهایی درایو پس از تعمیر

پس از تعمیر MDS-B-SPH-110، صرفاً روشن شدن نمایشگر به معنی تعمیر کامل دستگاه نیست.

در تست نهایی باید عملکرد بخش‌های مختلف بررسی شود.

تست تحت بار اهمیت ویژه‌ای دارد؛ زیرا برخی خرابی‌ها در حالت بی‌باری مشاهده نمی‌شوند و تنها هنگام افزایش جریان یا افزایش سرعت خود را نشان می‌دهند. مراکز تخصصی تعمیر این مدل نیز بر تست دینامیکی و استفاده از تجهیزات تست متناسب با درایو تأکید کرده‌اند.

────────────────────────

نکات مهم برای جلوگیری از خرابی مجدد

برای افزایش عمر MDS-B-SPH-110 بهتر است موارد زیر به‌صورت دوره‌ای بررسی شوند:

• تمیز نگه داشتن مسیر تهویه

• بررسی عملکرد فن

• جلوگیری از ورود گردوغبار فلزی

• کنترل دمای تابلو CNC

• بررسی اتصالات قدرت

• بررسی کابل موتور

• بررسی کابل فیدبک

• جلوگیری از شل بودن کانکتورها

• بررسی وضعیت خازن‌های DC Bus

• ثبت و نگهداری پارامترهای دستگاه

• جلوگیری از قطع و وصل غیرضروری برق

• بررسی وضعیت موتور اسپیندل در صورت تکرار خطاهای Over Current

────────────────────────

جمع‌بندی تعمیر Mitsubishi MDS-B-SPH-110

درایو اسپیندل Mitsubishi MDS-B-SPH-110 یکی از تجهیزات مهم در سیستم‌های CNC است و خرابی آن می‌تواند باعث توقف کامل فرآیند ماشین‌کاری شود.

تعمیر اصولی این مدل باید با بررسی هم‌زمان بخش قدرت، برد کنترل، مدار تغذیه، سیستم خنک‌کاری، فیدبک اسپیندل و ارتباط با CNC انجام شود.

در صورت مشاهده خطاهایی مانند Over Current، Encoder Error، Overload، خطای ارتباطی یا روشن نشدن درایو، ابتدا باید علت اصلی خرابی مشخص شود و سپس قطعه معیوب تعمیر یا تعویض گردد.

در تعمیر تخصصی درایو Mitsubishi MDS-B-SPH-110، هدف فقط روشن کردن مجدد یونیت نیست؛ بلکه باید عملکرد اسپیندل، ارتباط با CNC، سیستم فیدبک، حفاظت‌ها و عملکرد درایو در شرایط کاری نیز بررسی شود.

────────────────────────

سوالات متداول تعمیر MDS-B-SPH-110

آیا MDS-B-SPH-110 قابل تعمیر است؟

بله. این یونیت در صورت امکان تأمین قطعات و سالم بودن بخش‌های اصلی، قابلیت تعمیر برد و بخش‌های الکترونیکی را دارد.

مهم‌ترین علت خرابی MDS-B-SPH-110 چیست؟

خرابی قطعات بخش قدرت، فرسودگی خازن‌ها، خرابی فن و افزایش دما، آلودگی، مشکلات برد کنترل و خرابی مدار فیدبک از موارد مهم قابل بررسی هستند.

آیا خطای Over Current همیشه به معنی سوختن Power Module است؟

خیر. موتور، کابل موتور، اتصال کوتاه خروجی، مدار تشخیص جریان و حتی شرایط بار نیز باید بررسی شوند.

آیا خطای Encoder مربوط به خود درایو است؟

الزاماً نه. کابل، کانکتور، تغذیه Encoder، خود Encoder و مدار دریافت فیدبک نیز باید بررسی شوند.

آیا بعد از تعمیر باید درایو تحت بار تست شود؟

بله. تست عملکردی و در صورت امکان تست تحت بار می‌تواند ایرادهایی را مشخص کند که در حالت بدون بار قابل مشاهده نیستند.

آیا MDS-B-SPH-110 را می‌توان با یک اینورتر معمولی جایگزین کرد؟

جایگزینی مستقیم آن با یک اینورتر عمومی معمولاً راهکار ساده‌ای نیست، زیرا این یونیت بخشی از سیستم کنترل اسپیندل CNC و ارتباط آن با کنترلر و فیدبک موتور است.
