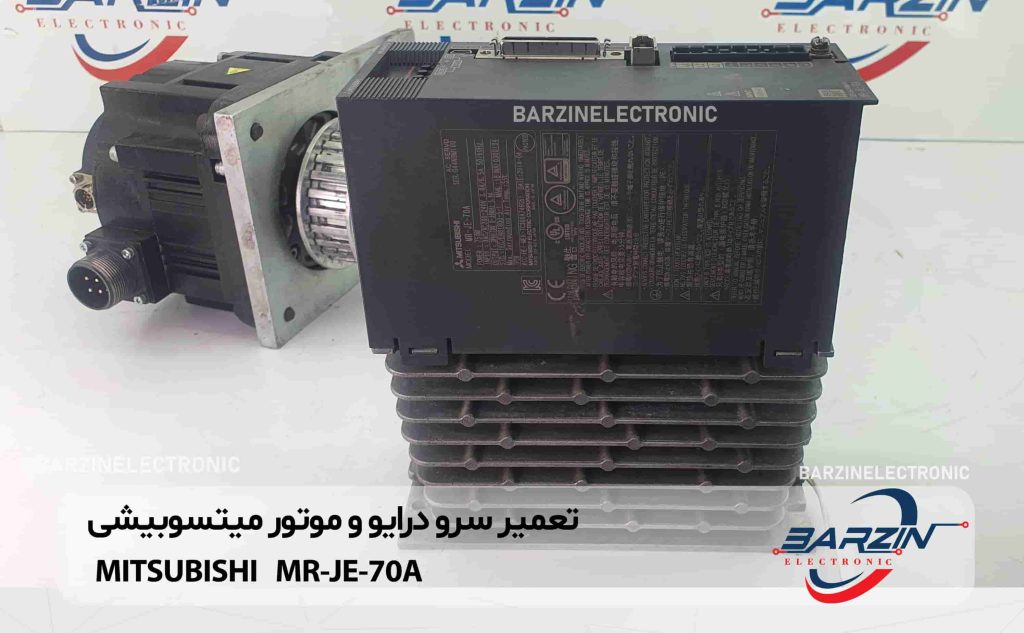

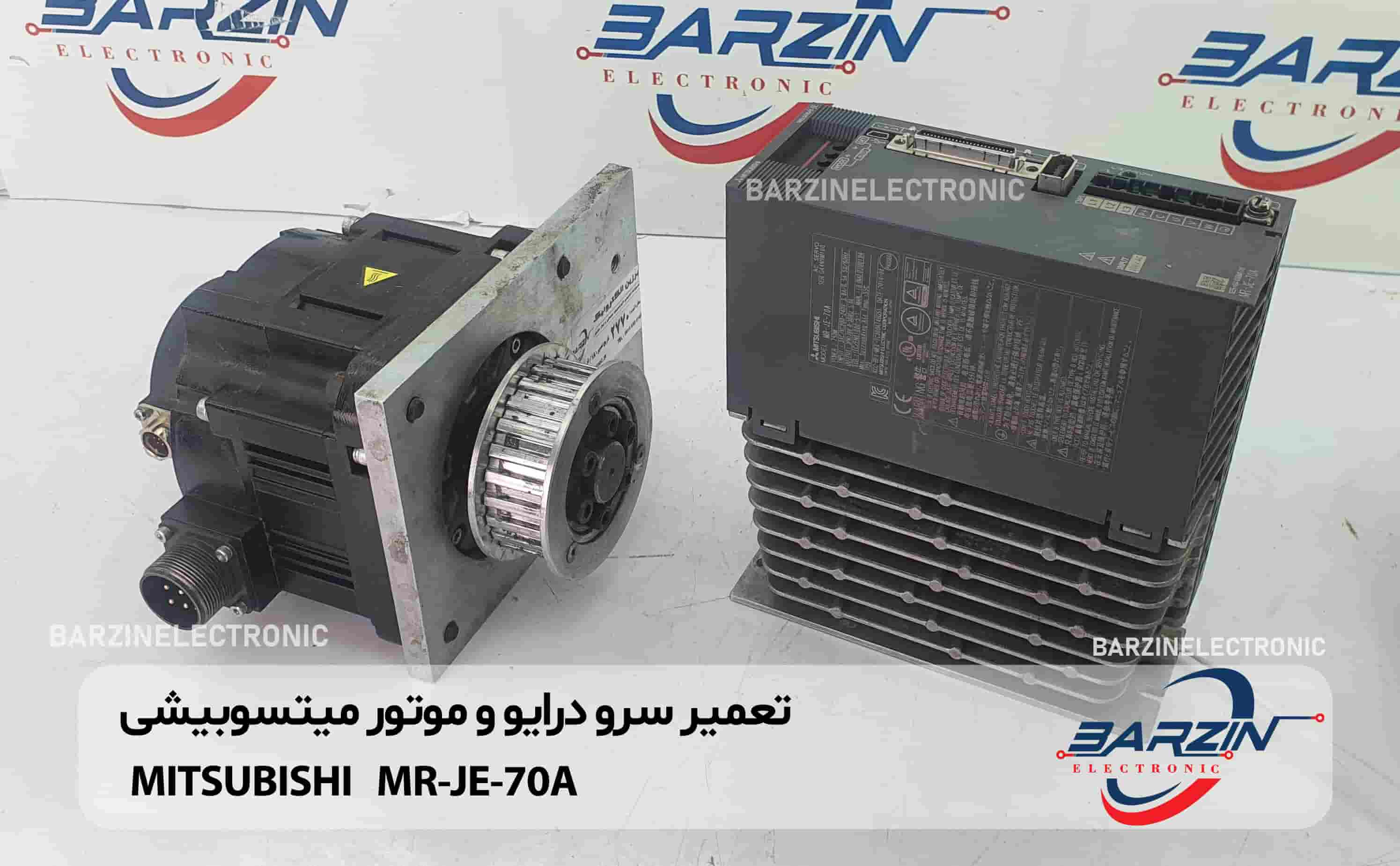

– معرفی کامل دستگاه سرو درایو و موتور MITSUBISHI MR-JE-70A

در دنیای مدرن صنعت، حرکت دقیق و کنترل‌شده یکی از پایه‌های اصلی تولید و اتوماسیون است. دستگاه‌های سرو درایو و موتورهای سروو، به‌خصوص مدل‌هایی مانند MITSUBISHI MR-JE-70A، نقش حیاتی در این زمینه ایفا می‌کنند. این سیستم‌ها امکان کنترل دقیق سرعت، موقعیت و گشتاور موتور را فراهم می‌کنند و باعث افزایش کیفیت و کارایی ماشین‌آلات صنعتی می‌شوند.

در ادامه، ابتدا به شرح کلی سرو درایو می‌پردازیم، سپس به مشخصات فنی و عملکرد MR-JE-70A و موتورهای همراه آن می‌پردازیم و در نهایت کاربردها و نکات نصب و بهره‌برداری را بررسی می‌کنیم.

– سرو درایو چیست؟

سرو درایو دستگاهی است که وظیفه کنترل موتور سروو را برعهده دارد. این دستگاه بین سیستم کنترل (PLC، کامپیوتر صنعتی یا کنترلرهای دیگر) و موتور قرار می‌گیرد. وظیفه سرو درایو تبدیل سیگنال‌های کنترلی به جریان و ولتاژ مناسب برای موتور است، به گونه‌ای که حرکت موتور مطابق دستورالعمل‌های داده شده باشد.

سرو درایوها معمولا با موتورهای سروو استفاده می‌شوند که دارای سنسورهای فیدبک (مانند انکودر یا رزولور) هستند. این سنسورها موقعیت و سرعت موتور را به سرو درایو اطلاع می‌دهند تا بتواند کنترل دقیقی انجام دهد.

سرو درایوها معمولا برای کاربردهایی استفاده می‌شوند که نیاز به دقت بالا و پاسخ سریع دارند. از جمله کاربردهای رایج می‌توان به ماشین‌آلات CNC، رباتیک، دستگاه‌های چاپ، و سیستم‌های بسته‌بندی اشاره کرد.

– ساختار و عملکرد سرو درایو

سرو درایو از چند بخش اصلی تشکیل شده است: بخش دریافت فرمان، بخش پردازش، بخش کنترل جریان و بخش بازخورد.

-بخش دریافت فرمان: سرو درایو فرمان‌های سرعت، موقعیت یا گشتاور را از کنترلر دریافت می‌کند. این فرمان‌ها معمولا به صورت سیگنال‌های دیجیتال یا آنالوگ هستند.

-بخش پردازش: این بخش اطلاعات دریافتی را پردازش می‌کند و با مقایسه با اطلاعات بازخورد، تصمیم می‌گیرد جریان و ولتاژ خروجی را چگونه تنظیم کند.

-بخش کنترل جریان: در این قسمت جریان و ولتاژ مناسب برای موتور تامین می‌شود. این بخش معمولا شامل مبدل‌های جریان DC به AC سه‌فاز است.

-بخش بازخورد: اطلاعات موقعیت و سرعت از موتور توسط سنسورها به سرو درایو ارسال می‌شود و این اطلاعات برای تنظیم دقیق جریان به کار می‌رود.

– معرفی سری MR-JE شرکت میتسوبیشی

شرکت میتسوبیشی الکتریک یکی از پیشگامان تولید سرو درایو و موتورهای سروو است. سری MR-JE در سال‌های اخیر به عنوان یک سری میان‌رده عرضه شده که امکانات پیشرفته و قابلیت نصب آسان را با قیمت مناسب ارائه می‌دهد.

این سری برای کاربردهای صنعتی کوچک و متوسط طراحی شده است و قابلیت‌های متنوعی دارد که امکان کنترل دقیق را برای کاربران فراهم می‌کند. مدل MR-JE-70A از این سری به دلیل توان مناسب و کارایی بالا بسیار محبوب است.

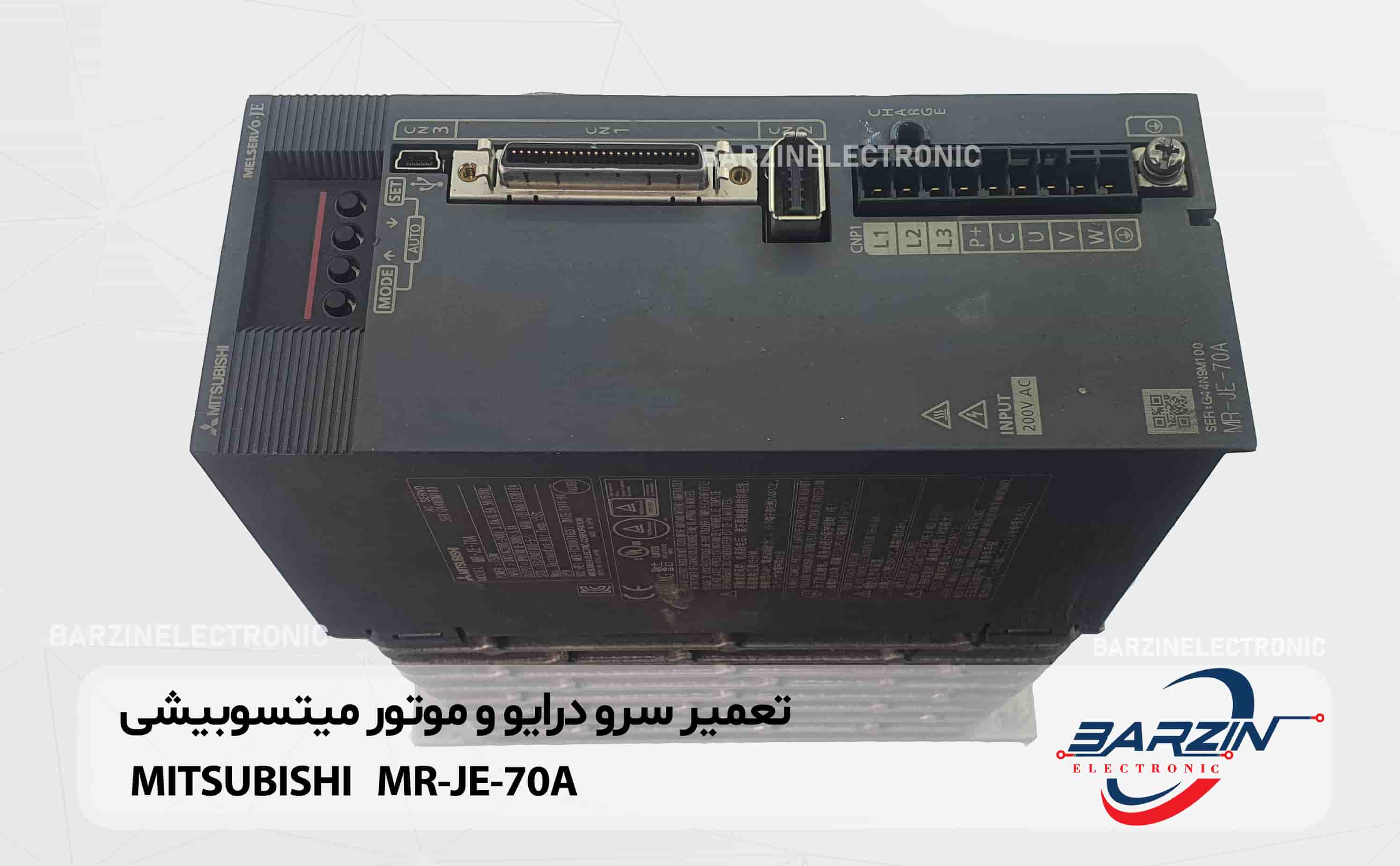

– مشخصات فنی MR-JE-70A

MR-JE-70A یک سرو درایو با توان 0.75 کیلووات است که برای موتورهای سروو با همین توان طراحی شده است.

-توان خروجی: 750 وات (0.75 کیلووات)
-ولتاژ ورودی: 200 تا 240 ولت AC، تک‌فاز یا سه‌فاز
-جریان نامی خروجی: حدود 5.8 آمپر
-فرکانس کاری: 50-60 هرتز
-ابعاد: عرض 70 میلی‌متر، ارتفاع 168 میلی‌متر، عمق 185 میلی‌متر
-وزن: تقریبا 1.5 کیلوگرم
-دمای کاری: 0 تا 50 درجه سانتی‌گراد
-کلاس حفاظتی: IP20
-نوع فرمان: پالس / آنالوگ / دیجیتال

این دستگاه قابلیت نصب در فضای محدود را دارد و با طراحی جمع‌وجور خود، برای محیط‌های صنعتی کوچک و متوسط بسیار مناسب است.

– ویژگی‌ها و قابلیت‌های MR-JE-70A

MR-JE-70A دارای ویژگی‌های متعددی است که آن را برای طیف وسیعی از کاربردهای صنعتی مناسب می‌سازد:

-تنظیم خودکار پارامترها: یکی از ویژگی‌های مهم این سرو درایو، امکان تنظیم خودکار پارامترهای کنترلی است. این قابلیت باعث می‌شود که راه‌اندازی اولیه بسیار سریع و بدون نیاز به تنظیمات دستی پیچیده انجام شود.

-کنترل نرم حرکت: دستگاه به کمک الگوریتم‌های کنترلی پیشرفته، حرکت موتور را نرم و بدون نوسان کنترل می‌کند. این موضوع برای کاربردهای حساس مانند ماشین‌های CNC اهمیت زیادی دارد.

-محافظت هوشمند: MR-JE-70A دارای سیستم‌های حفاظتی متعددی است، مانند حفاظت در برابر اضافه جریان، اضافه ولتاژ، اضافه دما و قطع سیگنال فیدبک. این ویژگی‌ها باعث افزایش عمر مفید دستگاه و امنیت سیستم می‌شود.

-بازگشت انرژی: هنگام کاهش سرعت یا ترمز، انرژی برگشتی از موتور به سیستم برمی‌گردد و در نتیجه مصرف انرژی کاهش می‌یابد.

-پشتیبانی از حالت‌های مختلف کنترل: این مدل از کنترل موقعیت، سرعت و گشتاور پشتیبانی می‌کند و انعطاف زیادی برای انواع کاربردها دارد.

-پشتیبانی از انواع انکودرها: می‌تواند با انکودرهای مختلف (نسبت به رزولوشن و نوع) کار کند که این امر امکان استفاده در پروژه‌های متنوع را فراهم می‌سازد.

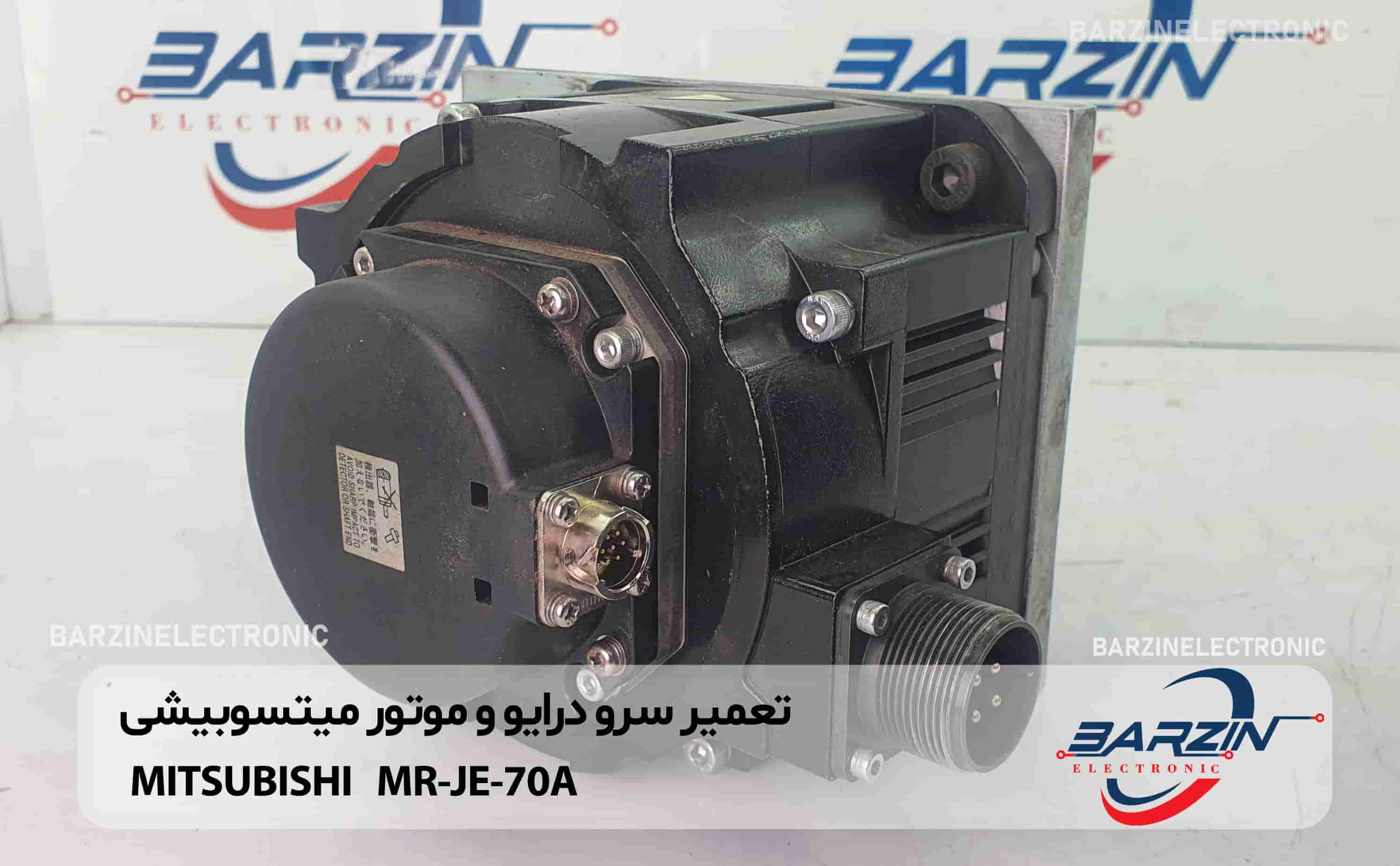

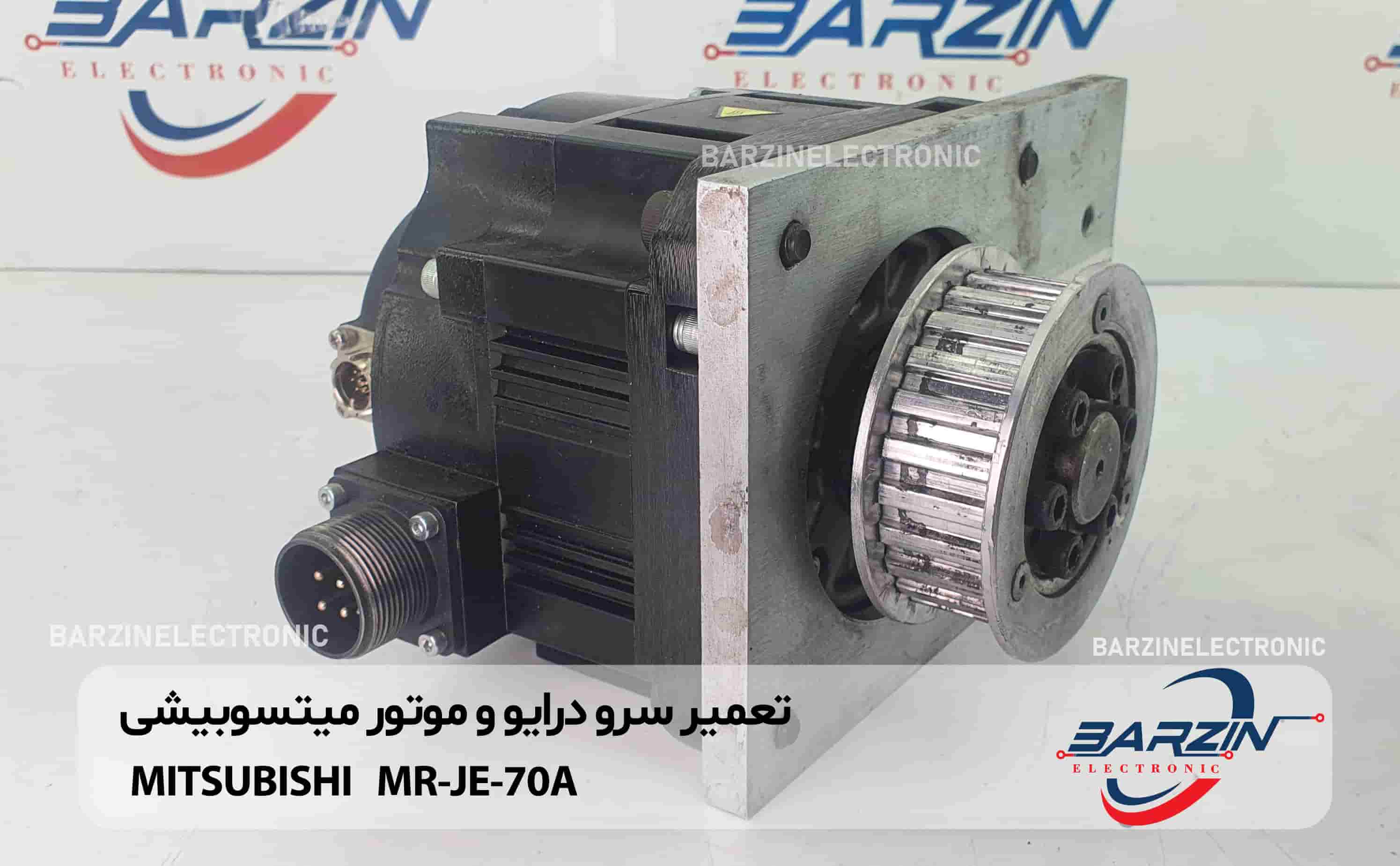

– موتورهای همراه MR-JE-70A

برای عملکرد بهینه، میتسوبیشی پیشنهاد می‌کند MR-JE-70A را همراه با موتورهای سری HG استفاده کنید. این موتورهای سروو، برای هماهنگی کامل با این درایو طراحی شده‌اند.

موتورهای سری HG ویژگی‌هایی مثل راندمان بالا، پاسخ سریع و انکودرهای با رزولوشن بالا دارند که باعث کنترل دقیق‌تر و بهتر می‌شوند. این موتورها همچنین قابلیت تحمل بارهای دینامیکی بالا و کارکرد مستمر را دارند.

– کاربردهای MR-JE-70A

این سرو درایو به دلیل ویژگی‌های کنترل دقیق و توان متوسط، در زمینه‌های مختلف صنعتی کاربرد دارد:

-ماشین‌آلات CNC: برای کنترل دقیق موقعیت و سرعت ابزارها در فرزکاری، تراشکاری و برش کاربرد دارد.
-سیستم‌های بسته‌بندی: کنترل حرکت تسمه نقاله‌ها، بازوهای رباتیک بسته‌بندی و جابجایی دقیق بسته‌ها.
-رباتیک: حرکت بازوهای رباتیک سبک، کنترل حرکات نرم و بدون خطا در ربات‌های صنعتی کوچک.
-دستگاه‌های چاپ: کنترل سرعت و موقعیت هد چاپ برای کیفیت بهتر چاپ.
-سیستم‌های قالب‌گیری پلاستیک: کنترل دقیق باز و بسته شدن قالب‌ها و تنظیم حرکت دستگاه‌ها.

– مزایا و محدودیت‌های MR-JE-70A

– مزایا:

-دقت بالا: امکان کنترل دقیق موقعیت، سرعت و گشتاور به صورت همزمان.
-تنظیم آسان: وجود تنظیم خودکار پارامترها، راه‌اندازی سریع را ممکن می‌کند.
-ابعاد کوچک: مناسب برای فضاهای محدود صنعتی.
-مصرف بهینه انرژی: بازگشت انرژی هنگام ترمز باعث کاهش مصرف کلی انرژی می‌شود.
-محافظت هوشمند: سیستم‌های حفاظتی برای افزایش طول عمر و کاهش خرابی‌ها.

– محدودیت‌ها:

-توان محدود: این مدل برای کاربردهای توان بالا مناسب نیست.
-عدم پشتیبانی شبکه‌های پیچیده: این دستگاه در مقایسه با مدل‌های پیشرفته‌تر میتسوبیشی، شبکه‌های پیچیده صنعتی مانند EtherCAT را پشتیبانی نمی‌کند.
-نیاز به کابل‌کشی دقیق: حساسیت به نویز الکترومغناطیسی بالا است و باید از کابل‌های شیلددار استفاده شود.
-کاربرد تک‌محوره: بیشتر برای کاربردهای تک‌محوره و پروژه‌های ساده مناسب است.

– نکات نصب و بهره‌برداری

برای بهره‌برداری بهینه از MR-JE-70A باید نکات مهمی رعایت شود:

-محیط نصب: دستگاه را در محلی خشک، با تهویه مناسب و دور از گرد و غبار و رطوبت نصب کنید. دمای محیط باید بین 0 تا 50 درجه سانتی‌گراد باشد.
-کابل‌کشی صحیح: استفاده از کابل‌های شیلددار برای اتصال انکودر و موتور اهمیت زیادی دارد. کابل‌های قدرت و سیگنال باید به دور از هم و به درستی زمین شوند.
-اتصال زمین مناسب: برای جلوگیری از نویز و حفاظت از دستگاه باید اتصال زمین درست انجام شود.
-تنظیم اولیه: قبل از شروع به کار، تنظیم خودکار پارامترها اجرا و در صورت نیاز پارامترهای پیشرفته دستی تنظیم شوند.
-نگهداری دوره‌ای: بررسی دوره‌ای دما، جریان و وضعیت دستگاه باعث افزایش عمر مفید آن می‌شود.
-به‌روزرسانی نرم‌افزار: اگر مدل درایو دارای نرم‌افزار قابل به‌روزرسانی باشد، باید به‌روزرسانی‌ها را طبق دستورالعمل کارخانه انجام داد.

– نحوه تنظیم پارامترها

تنظیم صحیح پارامترها برای عملکرد دقیق و پایدار سرو درایو بسیار حیاتی است. MR-JE-70A دارای پارامترهای متعددی است که می‌توانند توسط نرم‌افزار یا به صورت دستی تنظیم شوند.

پارامترهای اصلی عبارت‌اند از:

– پارامترهای مربوط به موتور (ولتاژ، جریان نامی)
– پارامترهای مربوط به کنترل سرعت و گشتاور
– پارامترهای مربوط به کنترل موقعیت
– تنظیمات مربوط به فیدبک انکودر
– تنظیمات مربوط به ترمز و حفاظت

برای تسهیل کار، قابلیت تنظیم خودکار پارامترها وجود دارد که بخش بزرگی از این فرایند را خودکار انجام می‌دهد. اما در پروژه‌های حساس و خاص، تنظیم دستی پارامترها توسط متخصص توصیه می‌شود.

– اصول کارکرد سرو درایو در کاربردهای صنعتی

سرو درایو در یک ماشین صنعتی معمولا بخشی از سیستم اتوماسیون است که با کنترلرهای منطقی برنامه‌پذیر (PLC) یا سیستم‌های CNC ارتباط برقرار می‌کند. کنترلر دستورات حرکت را بر اساس برنامه ارسال می‌کند و سرو درایو این دستورات را به صورت جریان و ولتاژ به موتور تبدیل می‌کند.

بازخورد از انکودر، موقعیت دقیق موتور را به سرو درایو اعلام می‌کند و سرو درایو با استفاده از الگوریتم‌های کنترلی، خطا را محاسبه کرده و آن را اصلاح می‌کند. این چرخه به سرعت و مکرر تکرار می‌شود تا حرکت موتور بسیار دقیق و بدون خطا انجام شود.

– تاثیر کیفیت سرو درایو بر عملکرد کل سیستم

کیفیت سرو درایو تاثیر مستقیم بر دقت، سرعت پاسخ و پایداری سیستم دارد. استفاده از سرو درایوهای با کیفیت پایین می‌تواند باعث نوسانات، خطاهای مکانیکی، کاهش عمر موتور و تجهیزات مرتبط شود.

MR-JE-70A به دلیل طراحی پیشرفته و سیستم‌های حفاظتی متعدد، می‌تواند دقت بالایی را در پروژه‌های حساس فراهم کند و ریسک خرابی سیستم را کاهش دهد.

– مقایسه MR-JE-70A با دیگر مدل‌های میتسوبیشی

در میان سری‌های مختلف میتسوبیشی، MR-JE-70A به عنوان یک مدل میان‌رده شناخته می‌شود. مدل‌های بالاتر مانند MR-J4 و MR-JE-B امکانات پیشرفته‌تری مثل پشتیبانی کامل از شبکه‌های صنعتی، توان‌های بالاتر و الگوریتم‌های کنترل پیچیده‌تر را دارند.

اما MR-JE-70A به دلیل سادگی در راه‌اندازی، قیمت مناسب و قابلیت‌های کافی برای بسیاری از کاربردهای صنعتی کوچک و متوسط، گزینه‌ای بسیار مناسب و محبوب است.

– نکات ایمنی

– قبل از نصب و راه‌اندازی دستگاه، باید برق سیستم قطع شود.
– از تجهیزات حفاظتی مانند فیوز و کلیدهای قطع جریان استفاده کنید.
– در هنگام نصب و نگهداری، از ابزار مناسب و تجهیزات ایمنی استفاده کنید.
– از تماس مستقیم با بخش‌های برق‌دار دستگاه خودداری شود.
– در صورت بروز خطا، ابتدا سیستم را خاموش کرده و پس از رفع مشکل، مجدداً راه‌اندازی کنید.

– جمع‌بندی نهایی

دستگاه سرو درایو MR-JE-70A از میتسوبیشی ترکیبی از عملکرد دقیق، قابلیت تنظیم خودکار و حفاظت هوشمند را در قالب یک محصول جمع و جور و اقتصادی ارائه می‌دهد. این درایو برای کاربردهای صنعتی که نیاز به توان متوسط و کنترل دقیق دارند، انتخاب بسیار مناسبی است.

با توجه به ویژگی‌های ذکر شده و قابلیت هماهنگی با موتورهای سری HG، MR-JE-70A می‌تواند در پروژه‌های مختلفی از ماشین‌آلات CNC تا سیستم‌های بسته‌بندی، نقش اساسی ایفا کند.

استفاده صحیح، نصب بهینه و نگهداری دوره‌ای از این سرو درایو، تضمین کننده عملکرد طولانی مدت و بدون مشکل آن خواهد بود.
