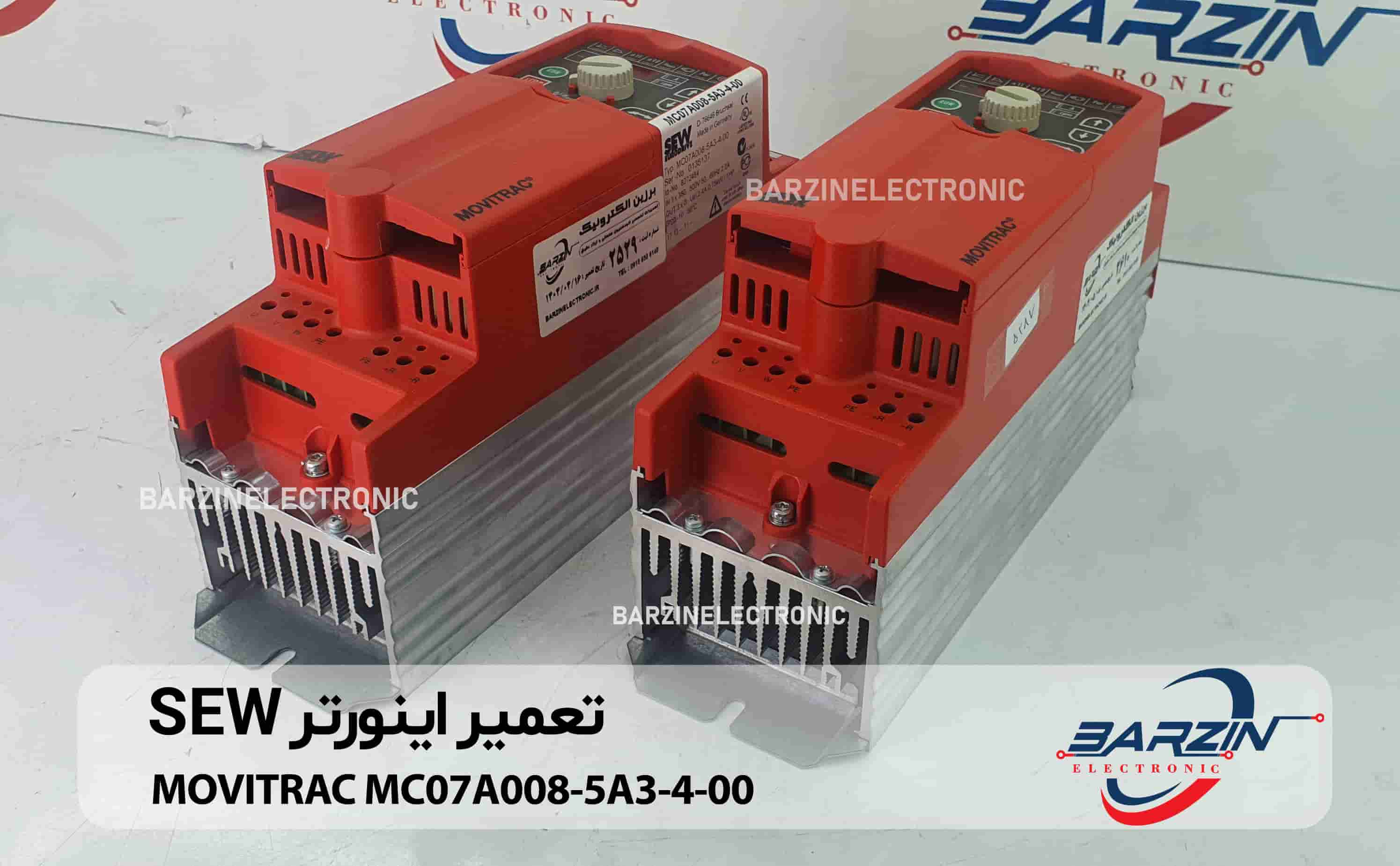

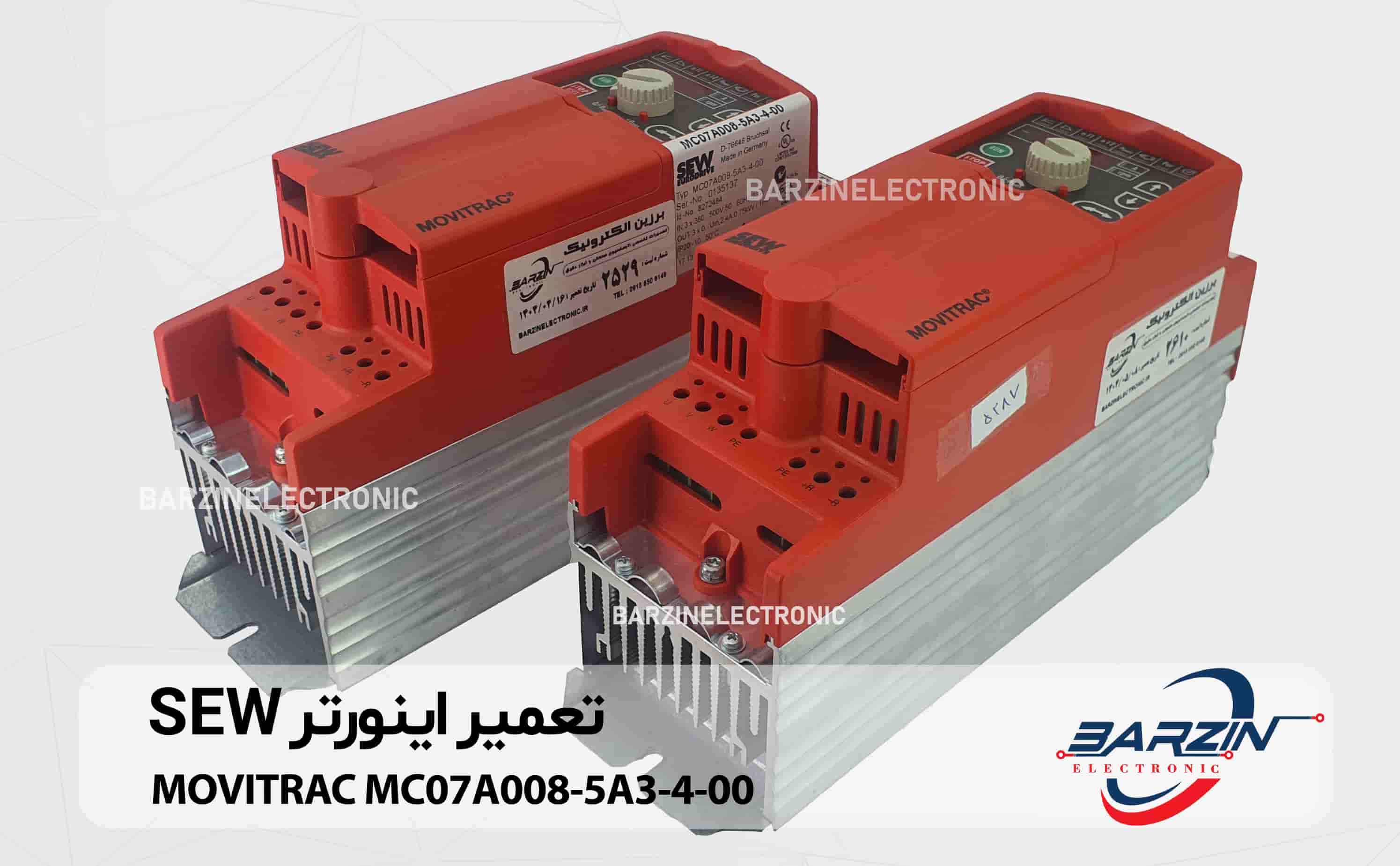

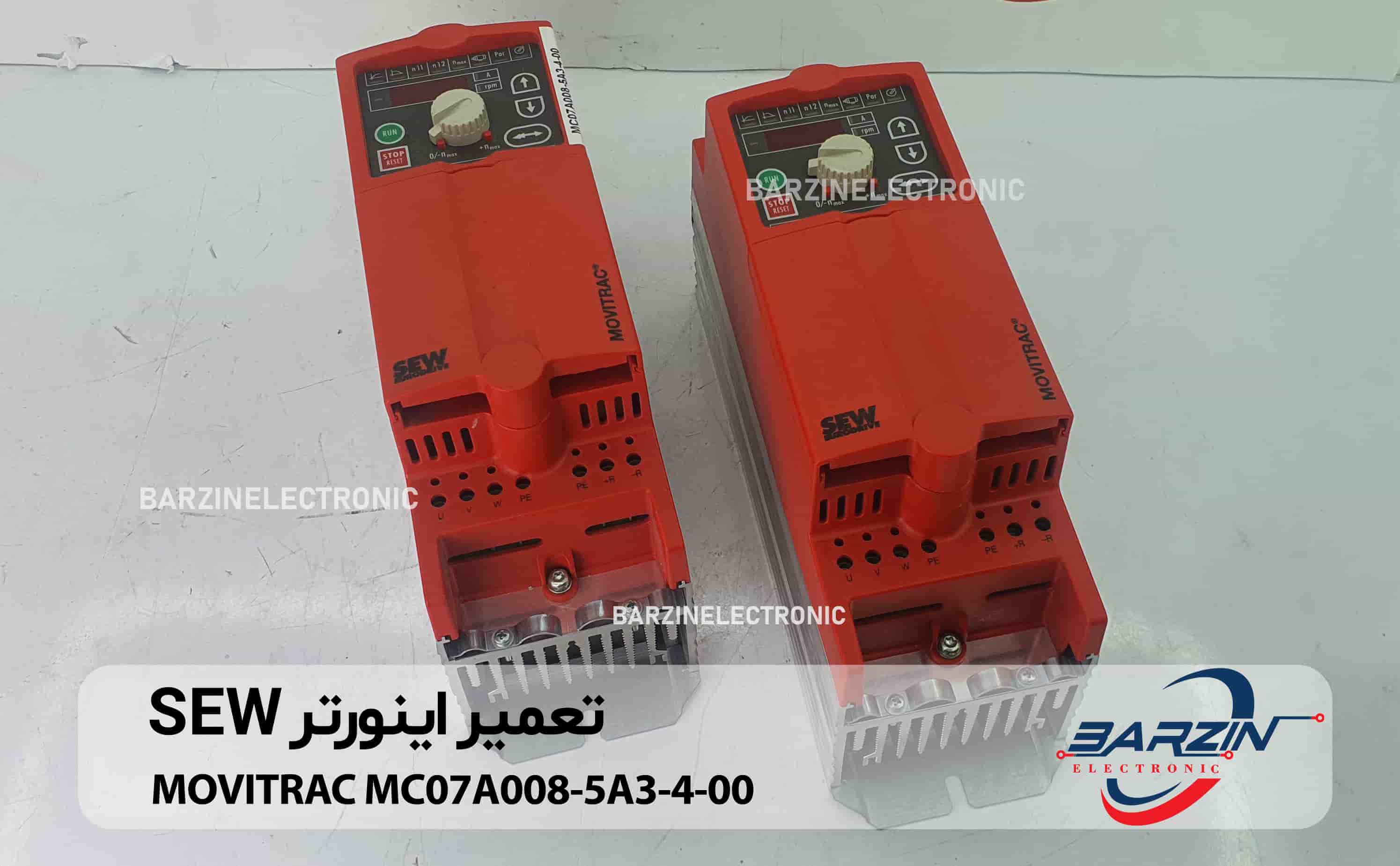

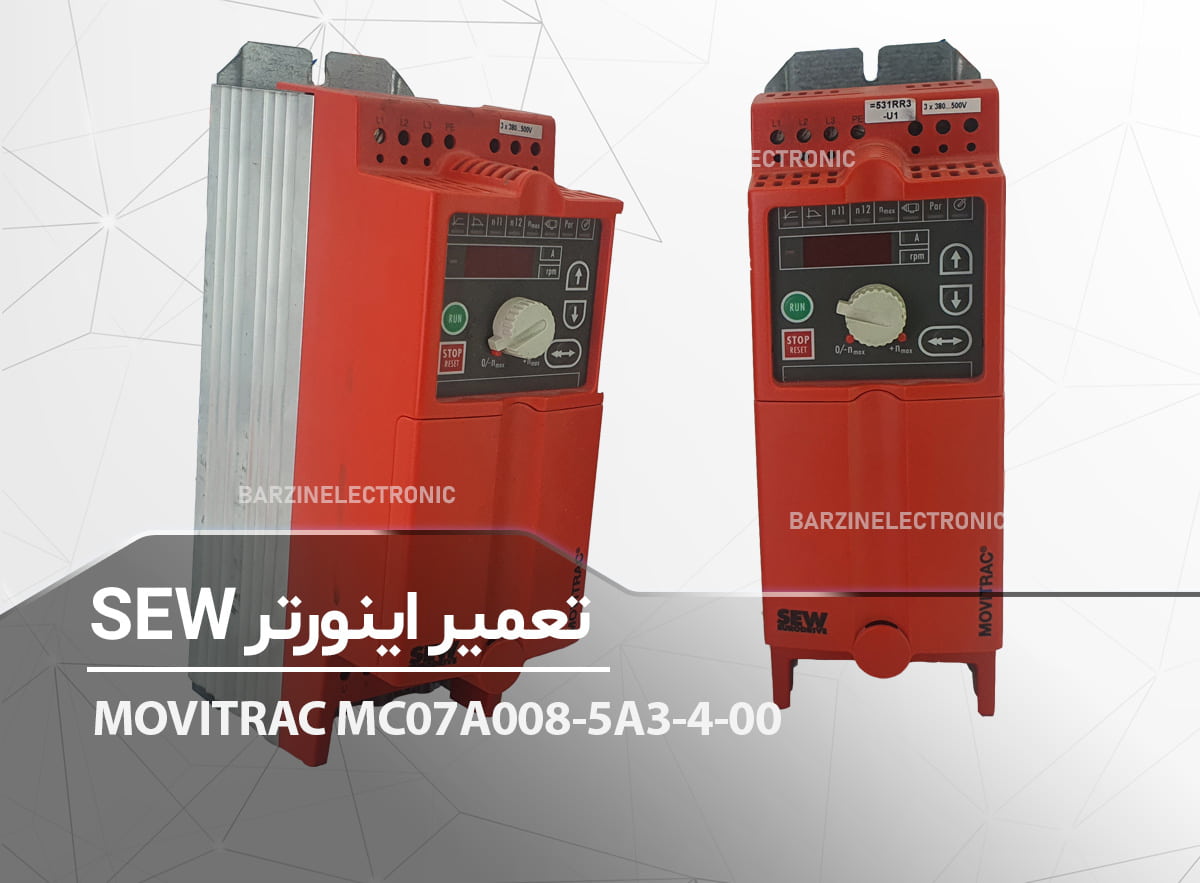

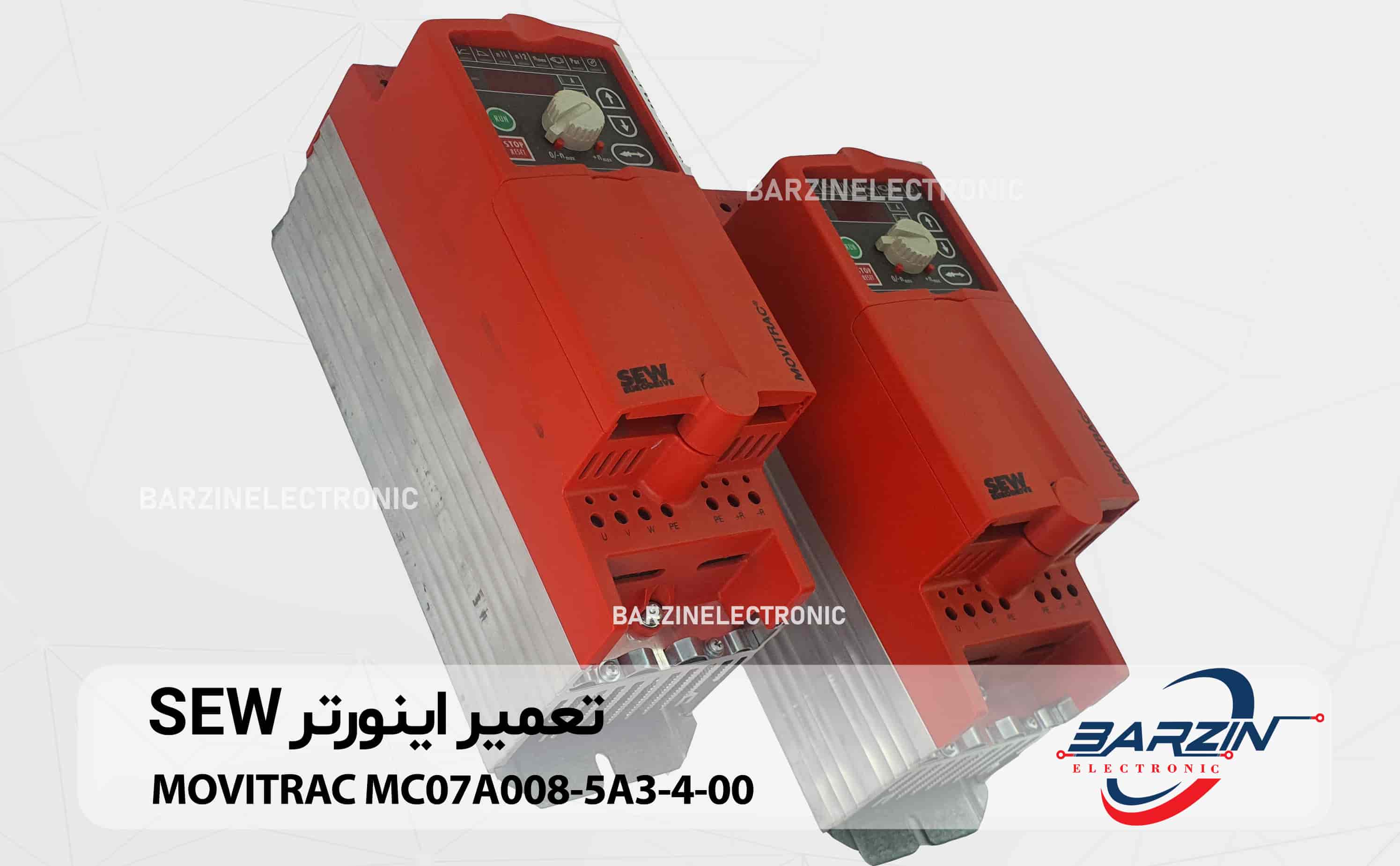

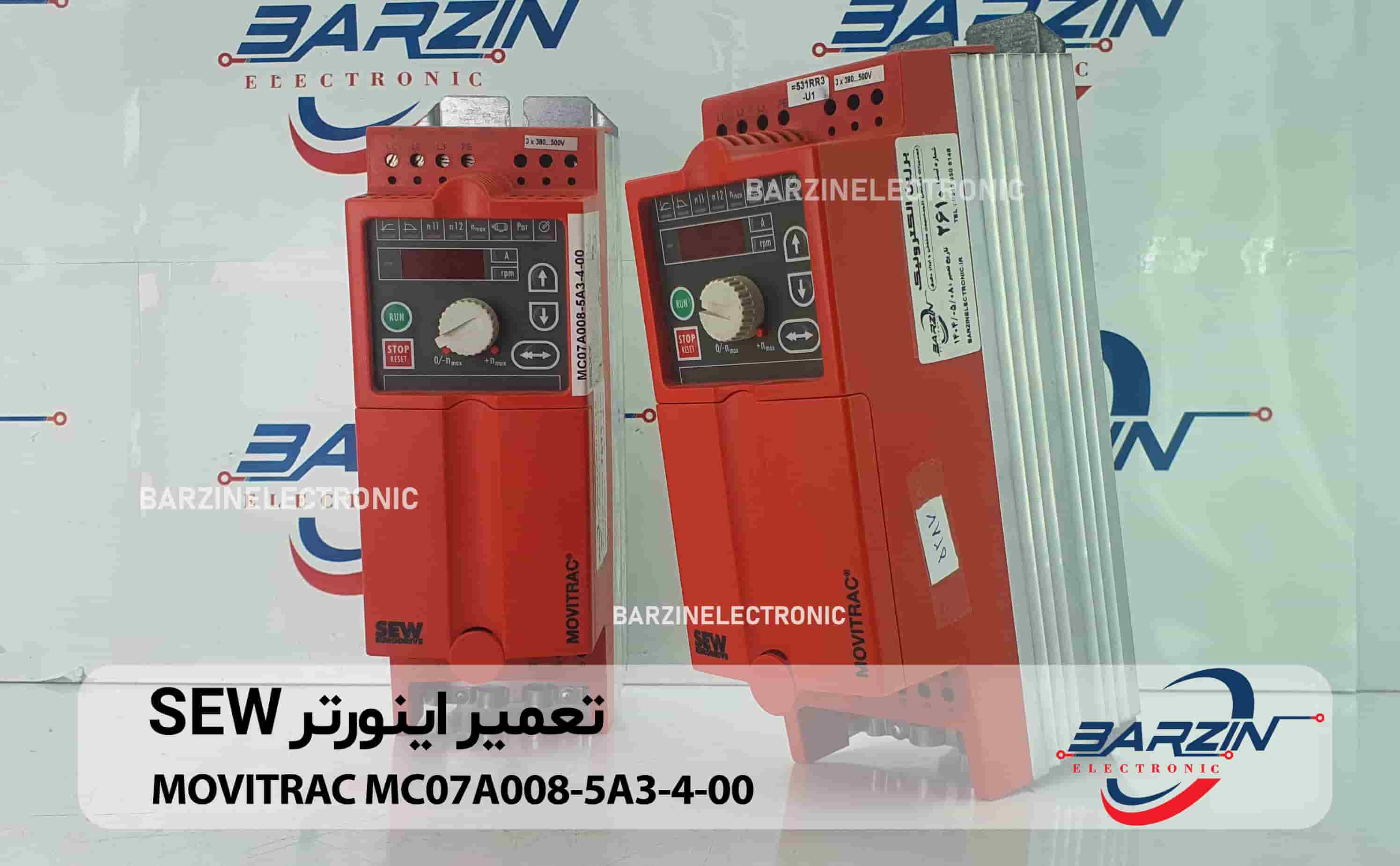

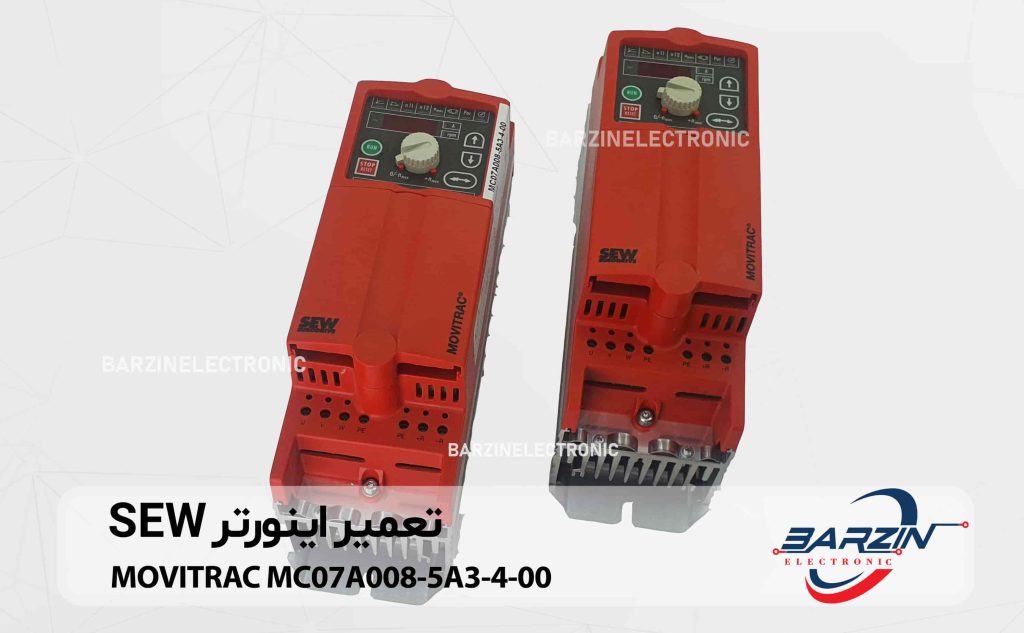

– معرفی کلی: MOVITRAC‑MC07A008‑5A3‑4‑00 چیست؟

MOVITRAC‑MC07A008‑5A3‑4‑00 یک درایو فرکانس (frequency inverter) از سری MOVITRAC 07 شرکت SEW‑Eurodrive است. این مدل یک اینورتر با توان خروجی 0.75 کیلووات، مناسب برای موتورهای سه‌فاز با ولتاژ تغذیه 400 ولت است. این مدل دارای فیلتـر خط کلاس A (Integrated line filter class A) نیز هست. کد محصول نیز دقیقاً MC07A008‑5A3‑4‑00 است.

این اینورتر دارای ابعاد 90 × 245 × 150 میلی‌متر و وزنی حدود 2 کیلوگرم است. برخی منابع دیگر وزن آن را حدود 2.3 kg (5 lbs) هم گزارش کرده‌اند. اینورتر MOVITRAC‑MC07A008‑5A3‑4‑00 قابلیت عملکرد در شبکه ۳ فاز 380–500 VAC را دارد و با فرکانس 50/60 Hz سازگار است ؛ همچنین مجهز به brake chopper در پیکربندی 4Q (چهار ربع) و سطح اختلال الکترومغناطیسی Suppression C2 است.

– کاربردها و مصارف MOVITRAC‑MC07A008‑5A3‑4‑00

MOVITRAC‑MC07A008‑5A3‑4‑00 یک درایو فرکانس عمومی برای کاربردهای صنعتی سبک است. اینورتر MOVITRAC برای کنترل سرعت موتورهای القایی (آسنکرون) در کاربردهایی مانند:

• فن‌ها، پمپ‌ها و نوار‌نقاله‌های ساده

• ماشین‌آلات مواد‌نشان‌دهی

• به طور کلی در کاربردهایی با نیاز به کنترل سرعت ساده و قابل اعتماد به کار می‌رود.

در حالت کلی، سری MOVITRAC برای کاربردهای استاندارد (standard applications) طراحی شده‌اند، همانطور که مدل‌های مشابه در سری MC07B برای کاربردهای صنعتی بیشتر و قابلیت‌های گسترش‌پذیرتر استفاده می‌شوند.

– ویژگی‌ها و قابلیت‌های MOVITRAC‑MC07A008‑5A3‑4‑00

مشخصات فنی

• توان خروجی: 0.75 kW

• جریان خروجی نامی: حدود 2.4 A

• ولتاژ تغذیه: 3‑فاز 400 V (قابل تطبیق با 380–500 V)

• فرکانس: 50/60 Hz

• فیلتـر کلاس A برای کاهش نویز الکترومغناطیسی.

• ابعاد و وزن: 90 × 245 × 150 میلی‌متر، حدود 2 kg .

• قابلیت Brake Chopper برای کنترل ترمز موتور در حالت چهار ربع (4Q).

• سطح سرکوب اختلال الکترومغناطیسی: C2 (Suppression level C2) .

سایر ویژگی‌هایی که در سری‌های MOVITRAC مطرح هستند (اگرچه مدل MC07A خاص به‌طور مستقیم تمام اینها را ندارد، اما خانواده MOVITRAC ویژگی‌های مشابهی دارند):

• طراحی فشرده و کوچک برای نصب آسان در تابلوهای کنترل.

• ساختار قابل اعتماد با زمان راه‌اندازی سریع و ساده.

• غیرفعال‌سازی گشتاور ایمن (STO) از لحاظ ایمنی، در مدل‌های پیشرفته‌تر.

• ارتباط‌پذیری با fieldbus های متنوع مانند EtherCAT، PROFINET و… (در مدل‌های سری B و advanced).

• نرم‌افزار سرویس‌دهی MOVITOOLS MotionStudio برای راه‌اندازی و تنظیمات آسان.

– مزایا و نقاط قوت

1. ابعاد کوچک و وزن کم: این ویژگی نصب را تسهیل می‌کند و فضای تابلو را کاهش می‌دهد. MOVITRAC‑MC07A008‑5A3‑4‑00 نیز از این قاعده مستثنی نیست.

2. فیلتـر خط داخلی (Class A): عملکرد پایدارتر و کاهش اختلالات EMI را فراهم می‌آورد. این امر برای محیط‌های صنعتی حساس به نویز بسیار مهم است.

3. قابلیت Brake Chopper و عملکرد در 4 ربع: امکان کنترل دقیق‌تر موتور، به خصوص در کاربردهایی که توقف ناگهانی یا ترمزگیری ضروری است.

4. سازگاری با ولتاژ گسترده (380–500 V): انعطاف‌پذیری بالا در کاربردهای صنعتی با ولتاژ مختلف.

5. محدوده توان مناسب برای کاربردهای سبک: توان 0.75 kW برای موتورهای کوچک و کاربردهای عمومی بسیار مناسب است.

6. یکپارچگی برند معتبر: ساخته شرکت SEW‑Eurodrive که اعتبار بالایی در تجهیزات حرکت و درایوهای صنعتی دارد.

– معایب و محدودیت‌ها

1. توان پایین: 0.75 kW برای کاربردهای صنعتی بزرگ یا سنگین کافی نیست.

2. عدم وجود رابط‌های پیچیده یا پیشرفته: برخلاف مدل‌های سری B یا advanced، مدل MC07A احتمالا فاقد پورت‌های fieldbus یا امکانات شبکه‌ای پیشرفته است ـ که محدودیت برای کاربردهای اتوماسیون پیشرفته ایجاد می‌کند.

3. قابلیت‌های ایمنی محدود: برخلاف MOVITRAC B که از STO و عملکرد ایمنی پشتیبانی می‌کند، احتمالاً در MC07A این امکانات کمتر یا محدودتر هستند.

4. قطع‌شدن توسط سازنده (Discontinued): گفته شده که این مدل توسط تولیدکننده قطع شده است؛ مثلاً Radwell آن را به‌عنوان کالای discontinued معرفی کرده. این موضوع در دسترس بودن قطعات یدکی و پشتیبانی را کاهش می‌دهد.

5. احتمال عدم پشتیبانی از خدمات رسمی: به‌گفته Radwell، گارانتی اصلی شرکت ممکن است اعمال نشود.

– دلایل رایج خرابی MOVITRAC‑MC07A008‑5A3‑4‑00

با توجه به تجربه‌های کاربران و مشکلات شایع در خانواده MOVITRAC:

– آلودگی و گرد و غبار

مثلاً در یک تجربه در Reddit، یک کاربر با مدل غیر A (احتمالاً سری B) در محیطی با گرد و غبار زغال مواجه شد. گرد و خاک فراوان باعث کندی و عملکرد نامناسب درایو شده بود؛ ولی با پاک‌سازی کامل دستگاه مشکل حل شد:

“cleaning the device solved it. I work on a coal port… it was full of coal dust. We opened it, blew all the dust off, cleaned it with contact cleaner and tried it. It worked normally.

بنابراین یکی از دلایل خرابی می‌تواند آلودگی داخلی، مخصوصاً در محیط‌های پر غبار و صنعتی باشد.

– تنظیمات نادرست پارامترها

در همان پست اشاره شد که در حالت دستی دستگاه عملکرد صحیح داشت ولی وقتی توسط PLC کنترل می‌شد، سرعت پایین و جریان بالا رخ می‌داد. احتمالاً پارامترهای راه‌انداز، انتخاب کنترل نوع ولتاژ/فرکانس یا پارامترهای موتور اشتباه تنظیم شده بودند، یا کنترل از طریق ورودی‌های دیجیتال به‌درستی انجام نمی‌شد.

– تداخل در راه‌اندازی با PLC یا پیکربندی شبکه

در یک پست دیگر، اشاره شده که سری MOVITRAC B در برخی مدل‌ها، بیت “Run Status” را پشتیبانی نمی‌کند و فقط سرعت و جریان واقعی در دسترس هستند. این موضوع ممکن باعث سردرگمی در تشخیص وضعیت دستگاه شود و منجر به تنظیمات ناصحیح گردد.

همچنین برای ارتباط با PLCها، نیاز به ماژول‌های Fieldbus مانند DFE33B EtherNet/IP است. در مدل‌های قدیمی‌تر که چنین پورت‌هایی ندارند، ارتباط فقط از طریق I/O سخت‌افزاری و RS485 امکان‌پذیر است.

– تغییر در شیب (Ramp) در حالت ورودی شبکه‌ای

یک کاربر تجربه کرده است که وقتی شیب سرعت (Ramp) از طریق شبکه (Ethernet) تنظیم شود، تنظیمات S-ramp نادیده گرفته می‌شوند و شیب خطی اعمال می‌شود. این ممکن است منجر به رفتار نامطلوب یا غیرمنتظره در راه‌اندازی شود.

به‌طور خلاصه، دلایل خرابی یا عملکرد نامناسب MOVITRAC‑MC07A008‑5A3‑4‑00 می‌توانند شامل موارد زیر باشند:

• آلودگی داخلی (گرد و غبار)

• تنظیمات نادرست پارامترها یا پیکربندی موتور

• ناسازگاری ورودی/کنترل با PLC یا پورت‌های ارتباطی

• تداخل در ramp تنظیمات در حالت کنترل شبکه‌ای

• دسترسی سخت به خدمات پشتیبانی یا گارانتی (قطع شدن توسط تولیدکننده)

-جمع‌بندی نهایی

خلاصه‌ای از موضوع:

• MOVITRAC‑MC07A008‑5A3‑4‑00 یک اینورتر فرکانسی از سری MOVITRAC 07 شرکت SEW‑Eurodrive با توان 0.75 kW، وزن ~2 kg، ولتاژ 400 V سه‌فاز، فیلتـر خط کلاس A، و قابلیت Brake Chopper (4 ربع) است.

• کاربردهای اصلی آن در کنترل موتورهای ساده‌ای مانند فن، پمپ و نوار نقاله است.

• مزایای آن شامل طراحی فشرده، فیلتـر داخلی، وزن سبک، عملکرد قابل اعتماد، و سازگاری ولتاژ گسترده است.

• معایب شامل توان پایین، نبود امکانات ارتباطی یا ایمنی پیشرفته، قطع‌شدن تولید توسط سازنده و چالش در خدمات پس از فروش است.

• خرابی‌های رایج از جمله آلودگی، پیکربندی ناصحیح، مشکلات ارتباطی با PLC و تغییرات ناخواسته در شیب راه‌انداز هستند، همان‌طور که تجربیات کاربران نشان می‌دهند.
