-سرو موتور چیست و کاربرد آن

سرو موتور (servo motor) نوعی موتور الکتریکی است که با بازخورد کنترل می‌شود تا حرکت دقیق و قابل برنامه‌ریزی ارائه دهد. برخلاف موتورها معمولی که فقط سرعت یا گشتاور ثابت دارند، در سرو موتور می‌توان پارامترهای حرکتی مانند موقعیت، سرعت، شتاب و گشتاور را به دقت کنترل کرد. این ویژگی باعث شده است که استفاده‌اش در رباتیک، دستگاه‌های CNC، تجهیزات اتوماسیون صنعتی، ماشین‌های بسته‌بندی، چاپگرهای صنعتی، و سایر ماشین‌آلات دارای حرکات پیچیده با دقت زیاد رایج باشد.

سرو موتور معمولاً شامل اجزای زیر است:

– بدنه و شفت
– سیم پیچ‌های استاتور و روتور
– سنسور بازخورد (مثلاً انکودر یا پتانسیومتر)
– واحد قدرت و درایور (یا به صورت ترکیبی در مدل‌هایی)
– سیستم خنک‌کننده (فن یا طراحی خاص برای دفع حرارت)

در طراحی یک سرو موتور، پارامترهای مهم عبارت‌اند از: ولتاژ تغذیه، جریان، گشتاور پیوسته و لحظه‌ای، سرعت اسمی، دقت موقعیت‌دهی، مقدار لرزش، اینرسی (جلالت) روتور، عوامل حرارتی و تحمل شرایط محیطی.

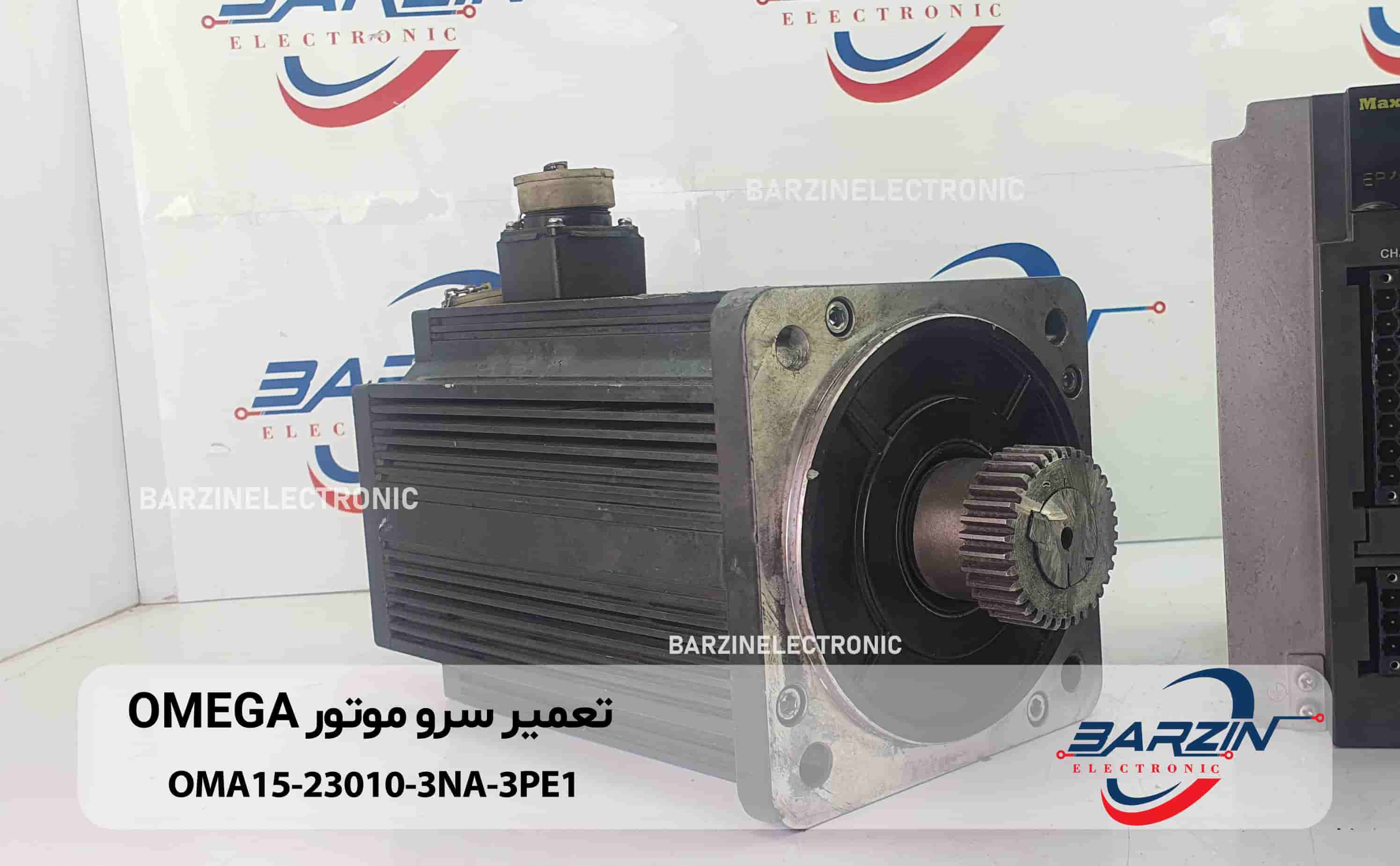

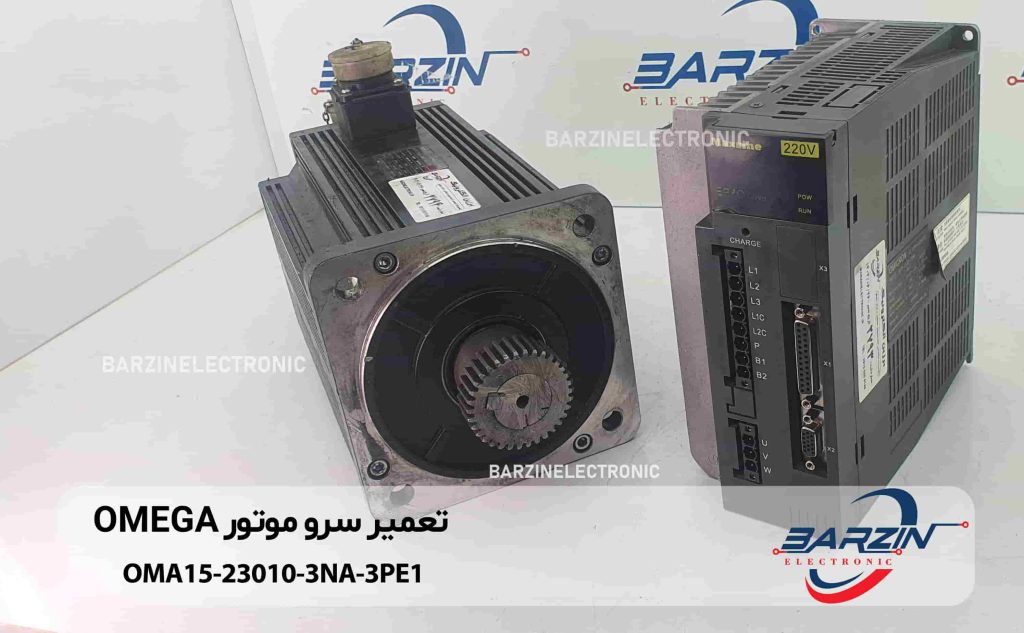

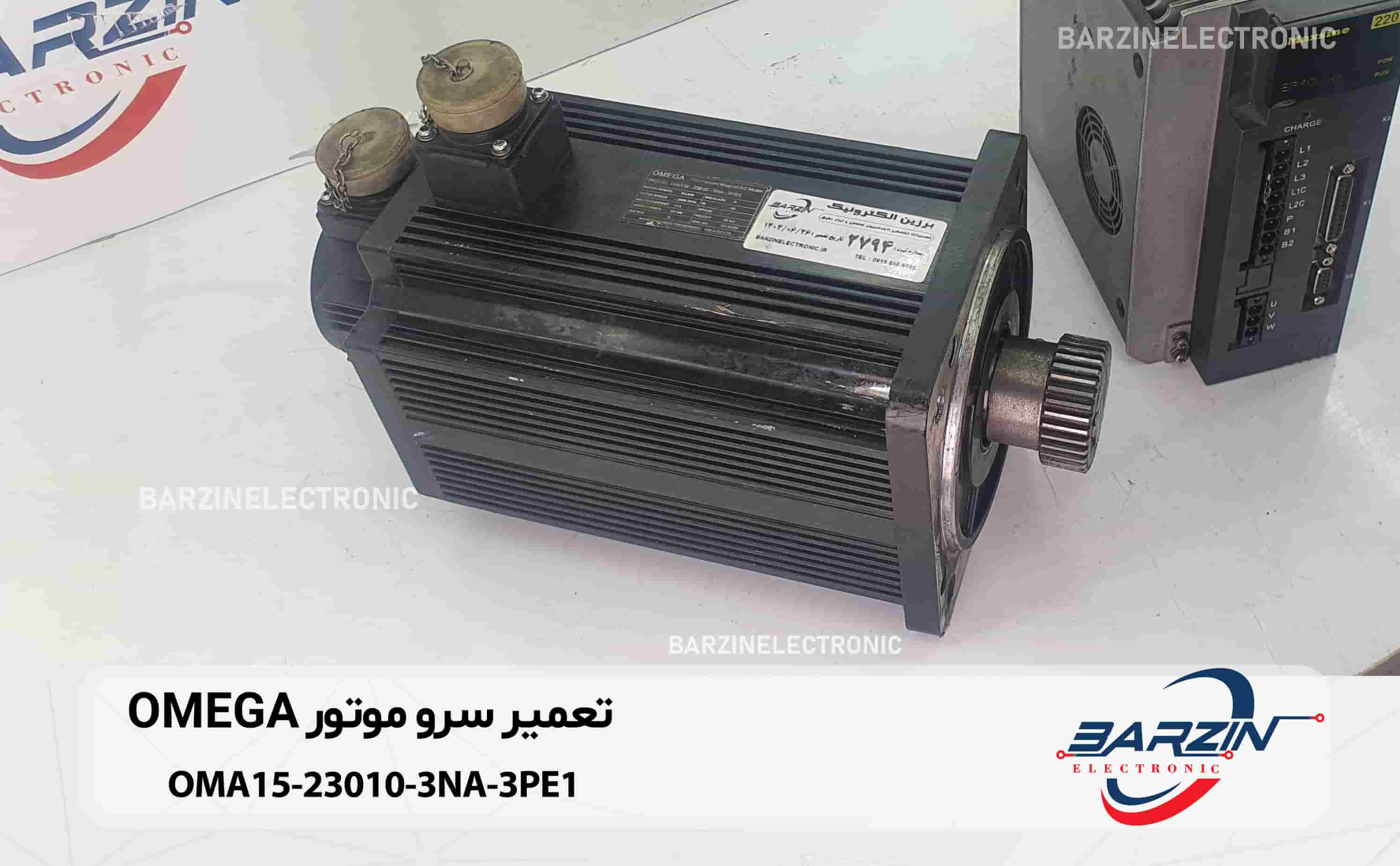

– معرفی مدل OMEGA OMA15‑23010‑3NA‑3PE1 — بررسی نام قطعه

برای شروع تحلیل، ابتدا نام دستگاه را به اجزاء می‌شکنیم:

-OMEGA: برند یا خط تولیدی که این سرو موتور تحت آن عرضه شده است.
-OMA15: بخشی از مدل است که ممکن است نشان‌دهنده سری محصول یا ابعاد سرو موتور باشد.
-23010: ممکن است یک کد داخلی برای مشخصات فنی مانند ولتاژ، توان، سرعت یا نسبت تبدیل باشد.
-3NA: می‌تواند به نوع اتصال، پیکربندی سیم‌بندی (سه فاز، ناحیه یا نوع خاص) یا الگوی خاص اشاره کند.
-3PE1: می‌تواند به نوع خروجی پورت یا پلاگ (connector) یا نسخه خاص دستگاه (مثلاً نسخه 1 با سه فاز) اشاره داشته باشد.

بنابراین، این مدل احتمالاً یک سرو موتور AC/سه‌فاز یا یک موتور است که برای کاربرد صنعتی طراحی شده است و با اتصالات ویژه (پلاگ یا کابل خاص) ارائه می‌شود.

– خواص کلی احتمالی و طراحی ساختاری

با توجه به نام و نوع کاربرد معمول سرو موتورها، می‌توان چند ویژگی کلی را پیش‌بینی کرد:

-ساختار الکتریکی (سه فاز / AC)
چون قسمت “3NA” و “3PE1” به عدد ۳ اشاره دارد، احتمالاً این موتور از نوع سه فاز است. یعنی سیم‌بندی سه فاز برای استاتور دارد و با منبع برق سه‌فاز تغذیه می‌شود.

-توان و ولتاژ
عدد “23010” ممکن است به ولتاژ کاری یا توان حدودی دستگاه اشاره کند (مثلاً 230 ولت یا ترکیبی از پارامترها). ولی نمی‌توان با اطمینان گفت بدون دیتاشیت. غالب سرو موتورهای صنعتی بین چند صد ولت تا هزاران ولت کار می‌کنند.

-نسبت دور / دنده یا گیربکس داخلی
ممکن است این موتور دارای گیربکس داخلی باشد که نسبت کاهش سرعت یا افزایش گشتاور را فراهم می‌کند، یا اینکه طراحی داخلی خاصی دارد که عدد 23010 به آن اشاره می‌کند.

-سیستم بازخورد (انکودر یا سنسور موقعیت)
سرو موتور باید بازخورد موقعیتی داشته باشد. معمولاً انکودر افزایشی یا انکودر مطلق روی شفت تعبیه می‌شود تا موقعیت دقیق شفت را به کنترل‌کننده بازگرداند و حلقه کنترل بتواند خطا را اصلاح کند.

-خنک‌کننده و دفع حرارت
به دلیل اینکه موتور‌های با توان بالا گرمای زیادی تولید می‌کنند، احتمالاً این دستگاه شامل سیستم خنک‌کننده (فن داخلی یا طراحی بدنه با پره‌های خنک‌کننده) است.

-ساختار مکانیکی
بدنه احتمالاً از آلومینیوم یا چدن ماشین‌کاری شده با مقاومت مکانیکی بالا باشد، و اتصالات شفت و یاتاقان‌ها از جنس با کیفیت (مثلاً یاتاقان‌هایی با دقت بالا) انتخاب شده‌اند.

-محدوده عملکرد و محدودیت‌ها
سرو موتورها در محدوده سرعت معینی کار می‌کنند و نباید به سرعت‌های بیش از حد بحرانی برسند. همچنین در دماهای بالا، توان کاهش می‌یابد. طراحی عایق و تهویه مناسب برای کار در محیط صنعتی ضروری است.

– کارکرد و نحوه کنترل

برای استفاده از این سرو موتور در یک سیستم کنترل حرکت، معمولاً مراحل زیر انجام می‌شود:

-تغذیه و راه‌اندازی اولیه
موتور با ولتاژ مناسب (مثلاً سه‌فاز) تغذیه می‌شود. درایور سرو موتور یا کنترلر، جریان و ولتاژ را کنترل می‌کند تا موتور به حرکت درآید.

-حلقه سرعت (Speed Loop)
کنترل‌کننده سرعت (در داخل درایور) سرعت واقعی شفت را از انکودر می‌خواند و آن را با سرعت دستور داده‌شده مقایسه می‌کند. اگر اختلاف باشد، جریان تحریک را تنظیم می‌کند تا سرعت واقعی به سرعت مطلوب نزدیک شود.

-حلقه موقعیت (Position Loop)
در کاربردهایی مانند CNC یا رباتیک، موقعیت دقیق اهمیت دارد. کنترل‌کننده موقعیت خطا را بین موقعیت فعلی و موقعیت هدف محاسبه می‌کند و سرعت مناسب را به حلقه سرعت می‌دهد.

-حلقه گشتاور (Torque Loop)
در برخی سیستم‌های پیشرفته، کنترل گشتاور نیز انجام می‌شود تا بار ناگهانی یا تنش‌های مکانیکی کنترل شود.

-جبران لغزش، نویز و تأخیرها
در طراحی کنترل باید خطاهای ناشی از تأخیر، نویز، اصطکاک، بارهای تغییرشونده و غیرخطی بودن سیستم را در نظر گرفت.

-محافظت‌ها و ایمنی
معمول است که سیستم موتور شامل حفاظت در برابر اضافه‌بار، جریان زیاد، دمای زیاد و قطع شدن تغذیه باشد.

– پارامترهای مهم که باید دانست (در صورت دسترسی به دیتاشیت)

در بررسی دقیق این سرو موتور، پارامترهای زیر حیاتی هستند:

-ولتاژ نامی (Nominal Voltage)
مقدار ولتاژ کاری موتور.

-جریان نامی (Nominal Current)
جریان برای کاری بهینه.

-سرعت اسمی (Rated Speed)
سرعتی که موتور برای آن طراحی شده است.

-گشتاور نامی (Continuous Torque)
گشتاوری که موتور می‌تواند به طور مداوم تحمل کند.

-گشتاور لحظه‌ای (Peak Torque / Stall Torque)
گشتاوری که موتور می‌تواند به مدت کوتاه تحمل کند، مثلاً هنگام راه‌اندازی یا بار ناگهانی.

-اینرسی روتور (Rotor Inertia)
عاملی که تأثیر زیادی بر دینامیک سیستم دارد (چگونگی پاسخ سریع به تغییرات سرعت).

-دقت موقعیت‌دهی (Position Resolution / Accuracy)
حداقل گام یا تقسیم‌بندی انکودر، خطای موقعیت.

-زمان پاسخ، شتاب و تأخیر سیستم کنترل
این پارامترها بر عملکرد حرکت و حسگرها و کنترل تأثیر دارند.

-دمای محیط کاری مجاز
بازه دمایی که موتور می‌تواند بدون افت عملکرد کار کند.

-کلاس عایق‌بندی سیم‌پیچی
معمولاً کلاس F یا بهتر برای تحمل حرارت بالاتر.

-حداکثر سرعت مجاز (Max Speed)
نباید بالاتر از مقدار داده‌شده کار کند.

-ابعاد مکانیکی و وزن
برای نصب، انطباق با ماشین و فضای موجود اهمیت دارد.

-اتصالات مکانیکی (شفت، کوپلینگ، اندازه فلنج)
اندازه قطر شفت، طول شفت، نوع اتصال (مثلاً کی‌وی، شیاری) و پیکربندی فلنج یا پایه نصب.

-نویز الکتریکی، شوک و لرزش مجاز
مقاومت در برابر شرایط صنعتی ناملایم.

– مزایا (نسبی و فرضی)

با فرض اینکه این دستگاه دارای ساختار استاندارد یک سرو موتور صنعتی باشد، چند مزیت بالقوه دارد:

– کنترل دقیق موقعیت و سرعت
– پاسخ سریع به دستورات تغییر حرکت
– بازخورد دقیق از انکودر
– بازدهی بالا (کاهش اتلاف)
– امکان افزودن ویژگی‌های پیشرفته مثل جبران خطی‌سازی، کنترل گشتاور و تنظیم پارامتری
– کاربرد در سیستم‌های پیچیده چند محوره
– طراحی مقاوم برای محیط صنعتی

– محدودیت‌ها و چالش‌ها

همچنین، در استفاده از چنین دستگاهی چند نکته باید مد نظر باشد:

– نیاز به درایور و کنترلر مناسب
– هزینه بالاتر نسبت به موتورهای ساده
– تولید گرما و نیاز به خنک‌کننده
– حساسیت به نویز الکتریکی و نیاز به کابل و شیلد خوب
– تأثیر اینرسی و بار ناگهانی بر پایداری کنترل
– نگهداری دوره‌ای (یاتاقان‌ها، سیستم بازخورد)
– محدودیت در سرعت بیش از یک مقدار معین
– نیاز به محاسبات دقیق راه‌اندازی و تنظیم کنترل

– کاربردهای محتمل

چون این قطعه یک سرو موتور است، احتمال کاربرد آن در زمینه‌های زیر زیاد است:

– ماشین ابزار CNC (فрез، تراش، کف تراش و غیره)
– ربات صنعتی یا بازوهای رباتیک
– سیستم‌های چرخان و پلتفرم‌های دوران دقیق
– دستگاه‌های بسته‌بندی با حرکت‌های تکراری
– سیستم‌های چاپگر صنعتی و دستگاه‌های برش دقیق
– دستگاه‌های مونتاژ خودکار
– تجهیزات آزمایشگاهی که نیاز به حرکت کنترل‌شده دارند

– نکات عملی در نصب و راه‌اندازی

اگر قرار است این سرو موتور را نصب کنی، این نکات را رعایت کن:

-تطابق ولتاژ و جریان منبع تغذیه با آنچه موتور و درایور می‌خواهند.

-کابل و شیلد مناسب استفاده کن تا نویز الکتریکی را کنترل کنی.

-اتصالات مکانیکی مانند کوپلینگ یا گیربکس باید با دقت انتخاب شوند تا از ناهمراستایی و ارتعاش جلوگیری شود.

-در راه‌اندازی اولیه، از سرعت و شتاب پایین شروع کن و سپس پارامترها را تدریجاً افزایش ده.

-دمای موتور را در حین کار تحت نظر داشته باش؛ اگر خیلی داغ شود ممکن است آسیب ببیند.

-در تنظیم کنترل، ابتدا پارامترهای ساده مانند بهره‌های PID را با دقت و تدریج بهینه کن.

-مراقب بارهای ناگهانی (شوک) یا اضافه‌بار باش، چون ممکن است موتور را دچار خطا یا آسیب کند.

-برای نگه‌داری، یاتاقان‌ها را دوره‌ای بررسی کن و روغن‌کاری مناسب انجام بده.

-اگر در محیط دارای گرد و غبار یا آلودگی کار می‌کند، از حفاظت مکانیکی مناسب مثل پوشش یا محفظه استفاده کن.

-اگر امکانش هست، لرزش و نویز سیستم را اندازه بگیر تا سیگنال بازخورد تحت تأثیر قرار نگیرد.
