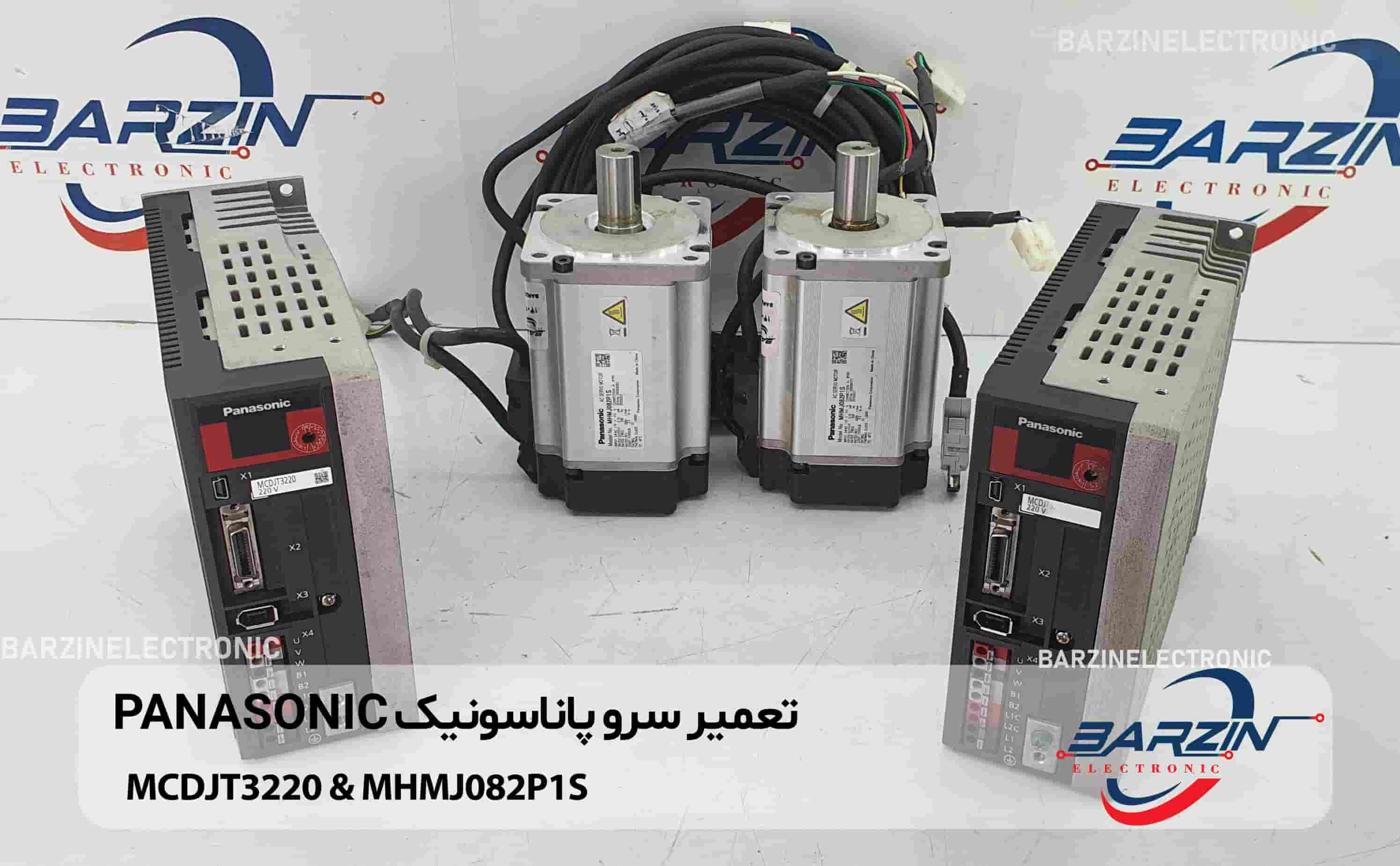

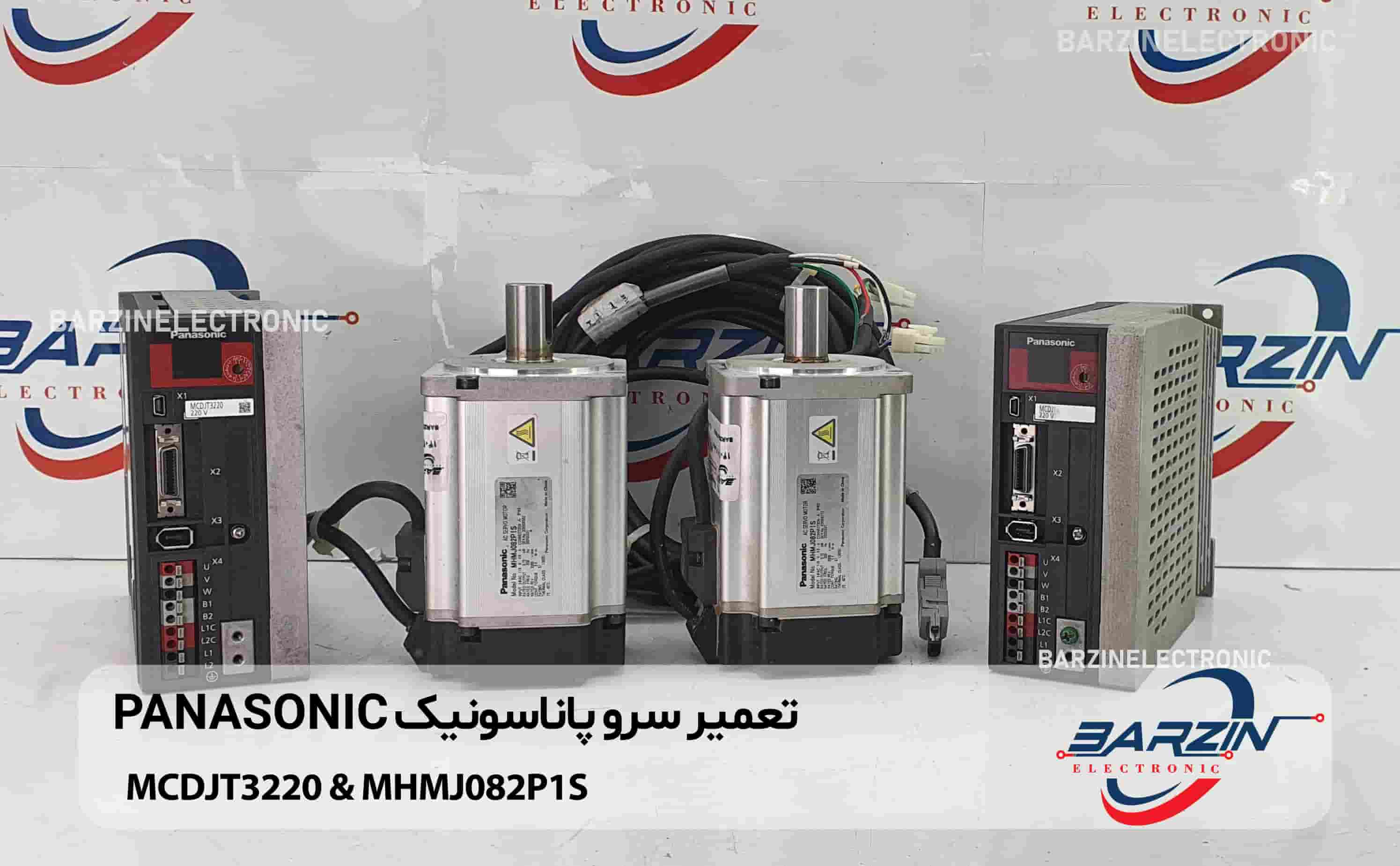

تعمیر سرو PANASONIC MCDJT3220-MHMJ082P1S
تعمیر سرو PANASONIC MCDJT3220-MHMJ082P1S
– معرفی کلی
-سرو درایو (Servo Drive) یک واحد کنترلی است که وظیفه تأمین جریان و ولتاژ مناسب به موتور سرو را دارد و فرمان تبدیل سیگنال کنترلی (مثلاً فرمان موقعیت یا سرعت) را به حرکت الکتریکی موتور ترجمه می‌کند.
-سرو موتور (Servo Motor) یک موتور AC است که هنگام کنترل موقعیت، سرعت و گشتاور، پاسخ سریع و دقیق می‌دهد. در ترکیب با درایو مناسب، امکان کنترل دقیق حرکت را فراهم می‌آورد.
دستگاه‌هایی مثل ترکیب MCDJT3220 به عنوان درایو، و موتور MHMJ082P1S به عنوان واحد قدرت، در سیستم‌های اتوماسیون صنعتی – مخصوصاً جایی که نیاز به دقت بالا، تکرارپذیری، پاسخ سریع است – بسیار کاربرد دارند.
– اطلاعات فنی سرو موتور MHMJ082P1S
از آنچه در منابع موجود آمده، مشخصات فنی موتور تقریباً به این صورت است:
| ویژگی | مقدار تقریباً مشخص |
| توان نامی (Rated Output) | ۷۵۰ وات |
| ولتاژ کاری | ~۲۰۰ ولت AC |
| سرعت نامی | ۳۰۰۰ دور در دقیقه (RPM)|
| گشتاور نامی | حدود ۲٫۴ نیوتون‌متر |
| گشتاور پیک / لحظه‌ای (Peak / Momentary Max) | حدود ۷٫۱ نیوتون‌متر|
| حداکثر سرعت قابلیت کارکرد | ۴۵۰۰ دور بر دقیقه |
| اینرسی روتور (Moment of inertia of rotor) | در حدود 1.5×10⁻⁴ کیلوگرم متر مربع|
| کلاس حفاظتی | IP65 در بخش‌هایی که امکان نفوذ آب و گرد و غبار وجود دارد (به جز محور دوار و محلی که کابل خارج می‌شود) |
| ابعاد فلنج (فلنج مربعی) | ۸۰ mm × 80 mm |
| طرح بدنه و خروجی شفت | معمولاً با کلید (Key) یا طرح “D-cut” برای شفت|
| وزن تقریبی | حدود ۲٫۵ کیلوگرم برای نوع بدون ترمز، تا کمی بیشتر اگر ترمز داخلی داشته باشد|
– اطلاعات فنی سرو درایو MCDJT3220
مشخصات درایو نیز برای تطبیق با موتور بالا طراحی شده‌اند:
– این درایو جزو سری MINAS LIQI برند Panasonic است.
– توان خروجی قابل تأمین توسط این درایو حدود ۷۵۰ وات تا ۱ کیلووات می‌باشد، با جریان خروجی مناسب.
– ولتاژ تغذیه AC برای این درایو در بازه تقریباً ۲۲۰ تا ۲۴۰ ولت (یک فاز یا ۱P) ذکر شده است.
– جریان بار یا جریان خروجی قابل تحمل در حدود ۳۰ آمپر برای شرایط بار کامل ذکر شده است.
– کنترل‌های سیگنال: این درایو معمولاً حالت کنترل موقعیت (Position Control Mode) را دارد.
– فرکانس پاسخ سرعت (“Velocity response frequency”) آن تقریباً ۱٫۰ ک‌هرتز است.
– فرکانس ورودی پالس (Input pulse frequency) تا حدود ۵۰۰ کیلوهرتز برای سیگنال کنترلی پالس ورودی ذکر شده است.
– تطابق موتوّر و درایو
برای اینکه موتور و درایو با هم کار کنند به شکل مطلوب، باید چند معیار مهم رعایت شود:
-توان درایو ≥ توان موتور
چون موتور ۷۵۰ وات است، درایو باید بتواند تأمین توان کافی داشته باشد تا نه فقط گشتاور نامی بلکه بارهای اوج را هم تحمل کند.
-ولتاژ تغذیه مشابه
موتور و درایو باید در ولتاژ یکسان کار کنند (برای مثال هر دو ~۲۰۰ ولت AC) تا راندمان و ایمنی حفظ شود.
-جریان اوج / جریان لحظه‌ای
موتور در زمان شتابگیری یا بارگذاری بالا نیاز به جریان بیش از جریان نامی دارد. درایو باید توانایی تأمین این جریان را داشته باشد بدون افت ولتاژ شدید یا محافظتی شدن.
-نوع و رزولوشن انکودر (Encoder)
موتور دارای انکودر Incremental یا Absolute با رزولوشن بالا (مثلاً 20 بیت، یا انکودر افزایشی با دقت بالا) است. درایو باید نوع سیگنال و تعداد پالس را بشناسد و بتواند آن را پردازش کند. اگر درایو توانایی خواندن انکودر مذکور را نداشته باشد، دقت موقعیت یا سرعت کاهش می‌یابد.
-گرمایش و محدودیت دما
درایو و موتور در زمان کار باید زیر محدود دمایی تعیین شده بمانند. اگر محیط گرم باشد یا تهویه مناسب نباشد، راندمان پایین آمده یا آسیب دیده می‌شود.
-اینرسی بار خارجی (Load inertia)
نسبت اینرسی بار به اینرسی روتور موتور باید در محدوده‌ای باشد که موتور بتواند کنترل را پایدار نگه دارد. برای این موتور Panasonic توصیه می‌شود که این نسبت بار / روتور تقریباً ≤ ۲۰ باشد.
– مزایا و محدودیت‌ها
– مزایا
– دقت بالا در کنترل موقعیت و سرعت
– پاسخ سریع به تغییرات بار یا فرمان کنترلی به دلیل طراحی موتور کم اینرسی یا مناسب برای کنترل دقیق
– توانایی تحمل بارهای لحظه‌ای بالا (Peak torque)
– ساختار مقاوم، با کلاس حفاظتی IP65 برای محیط‌های صنعتی
– محدودیت‌ها
– هزینه اولیه نسبتاً بالا، مخصوصاً در مقایسه با موتورها و درایوهای عادی بدون کنترل موقعیت
– نیاز به تنظیم دقیق پارامترهای کنترلی (PID یا موارد مشابه) برای هر کاربرد خاص
– حساسیت به نویز الکتریکی و کیفیت تغذیه – اگر کابل‌ها و اتصالات مناسب نباشند، خطاهای موقعیتی یا رفتار ناپایدار پیش می‌آید
– وزن و حجم بزرگ‌تر نسبت به موتورهای با توان کمتر یا طرح‌های ساده‌تر
– کاربردها
این مجموعه موتور + درایو برای موارد زیر مناسب است:
– ماشین‌آلات CNC که نیاز به حرکت دقیق روی محور دارند
– دستگاههای چاپ، برش یا حکاکی
– رباتیک صنعتی و اتوماسیون که نیاز به حرکت کنترل‌شده، ایستا یا پویا دارند
– انتقال مواد با دقت بالا
– سیستم‌هایی که نیاز به پاسخ سریع دارند مثل بسته‌بندی، پرس‌ها، یا سیم‌پیچ‌ها
– نکات نصب و راه‌اندازی
برای نصب و به کارگیری صحیح این مجموعه:
– مراقب هم‌محوری (alignment) مکانیکی بین موتور و بار باشید تا سطح تنش بر یاتاقان‌ها، شفت و اتصالات کم شود
– کابل تغذیه و سیگنال باید مطابق دیتاشیت انتخاب شود (مقاومت مناسب، عایق، محافظت از نویز)
– تهویه کافی برای موتور و درایو در نظر گرفته شود؛ دمای محیط نباید از محدوده مجاز تجاوز کند
– تنظیم پارامترهای کنترلی در درایو انجام گیرد؛ شامل تغییرات موقعیت، سرعت، شتاب/تندکردن حرکت (acceleration/deceleration)، تنظیمات انکودر
– محافظت در برابر جریان بیش از حد، ولتاژ ناگهانی، نویز الکتریکی
– عیوب رایج و نحوه عیب‌یابی
اگر سیستم به صورت ناخواسته عمل نکند یا خطا نشان دهد، این نکات بررسی شوند:
– اطمینان از اینکه موتّور درایو روشن است و تغذیه درست به آن می‌رسد
– بررسی اتصال انکودر و سیگنال‌های انکودر؛ خطاهای سیگنال می‌تواند منجر به خطا در کنترل موقعیت شود
– چک کردن اینکه بار مکانیکی بیش از حد و سنگین نباشد (نسبت اینرسی مناسب رعایت شده باشد)
– بررسی اینکه پارامترها درایو (شامل جریان اوج، شتاب/کندی) مناسب با بار و کاربرد باشند
– بررسی دمای موتور و درایو، مخصوصاً در طول کار مداوم
– بررسی محافظت‌ها (بدنه، محافظ حرارتی، فیوزها)

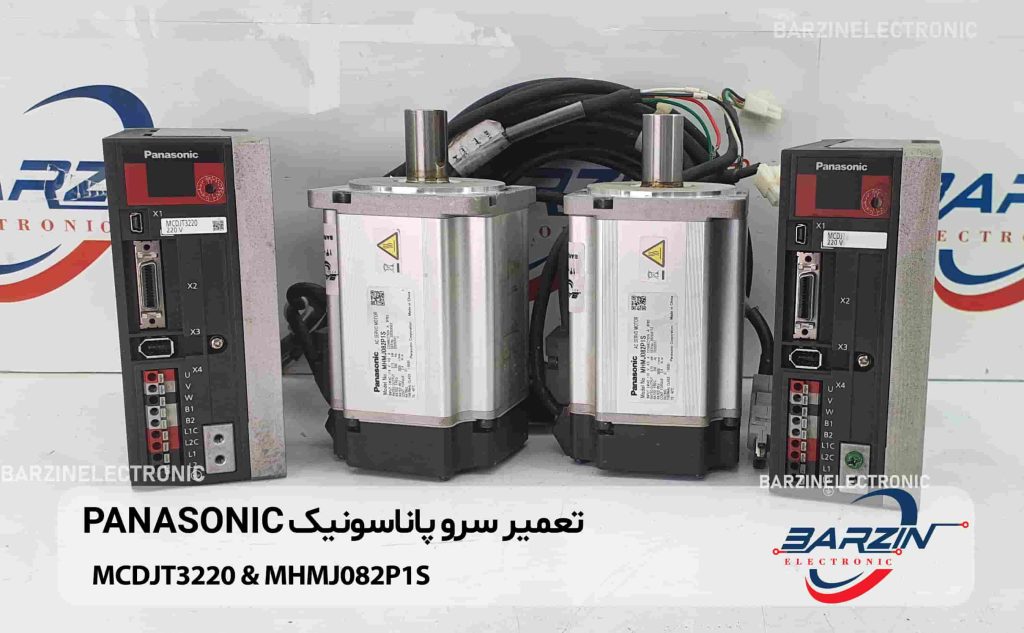

تعمیر سرو PANASONIC MCDJT3220-MHMJ082P1S
تعمیر انواع سرو درایو و سرو موتور در مشهد
مجموعه تخصصی تعمیرات اتوماسیون صنعتی برزین الکترونیک؛ با بیش از یک دهه فعالیت در زمینه تعمیر انواع دستگاههای صنعتی، تعمیرات انواع سرو درایو و سرو موتور را در کمترین زمان و مناسب ترین هزینه انجام می دهد.
جهت ارتباط و دریافت مشاوره با شماره 09156506148 تماس حاصل نمایید و یا ویدیوی دستگاه معیوب را جهت دریافت مشاوره به تلگرام و یا واتساپ همین شماره ارسال نمایید.
برای مشاهده ی دیگر پروژه ها بر روی دکمه زیر بزنید.
دیگر پروژه های تعمیری در برزین الکترونیک
تعمیر سرو هیدرولیک VEICHI EHS100-T4-035D
تعمیر سرو درایو کینکو Kinco FD422-LA-000
تعمیر سرو درایو استون Estun
تعمیر سرو درایو ماکسین MAXSINE EP1, EP2, EP3
تعمیر سروو درایو پاناسونیک PANASONIC SERVO DRIVE
تعمیر سرو درایو روموتوری اشنایدر ایلائو Schneider ELAU
تعمیر سرو درایو اشنایدر SCHNEIDER
تعمیر سرو درایو پنتاکس Pentax AC Servo PSD-B-P040A2-B
تعمیر سرو درایو AC Servo SZGH-SD2026
– معرفی برند پاناسونیک
پاناسونیک یکی از مشهورترین برندهای الکترونیکی دنیاست. این شرکت ژاپنی در زمینه‌های متنوعی از جمله تجهیزات الکتریکی، لوازم خانگی، سیستم‌های صوتی و تصویری، تجهیزات صنعتی و محصولات فناوری فعالیت دارد.
برند پاناسونیک برای بسیاری از مردم، یادآور کیفیت، دوام و تکنولوژی پیشرفته است. این برند نه‌تنها در بازار مصرفی، بلکه در صنعت نیز حضور پررنگ دارد.
– تاریخچه تأسیس
پاناسونیک در سال ۱۹۱۸ توسط «کونوسوکه ماتسوشیتا» در شهر اوزاکا ژاپن تأسیس شد. در ابتدا، این شرکت کوچک بود و تنها چند کارمند داشت.
نخستین محصولات شرکت، دوشاخه‌های برقی و قطعات روشنایی ساده بودند. با رشد تدریجی شرکت، پاناسونیک وارد تولید وسایل خانگی شد.
از همان ابتدا، بنیان‌گذار پاناسونیک بر کیفیت، صداقت و مسئولیت اجتماعی تأکید داشت. این اصول هنوز هم در فرهنگ سازمانی این برند مشاهده می‌شود.
– رشد و گسترش جهانی
با گذر زمان، پاناسونیک توانست بازار ژاپن را به‌خوبی در دست بگیرد. پس از آن، به سمت بازارهای جهانی حرکت کرد.
در دهه‌های ۱۹۶۰ و ۱۹۷۰، محصولات پاناسونیک وارد اروپا و آمریکا شدند. در این دوره، پاناسونیک با تولید تلویزیون، ضبط‌صوت، ماشین لباسشویی و یخچال، توجه زیادی را جلب کرد.
گسترش جهانی پاناسونیک همراه با توسعه فناوری‌های جدید بود. این برند همیشه سعی کرده هم‌پای پیشرفت تکنولوژی، محصولات خود را به‌روز کند.
– ورود به بازار صنعتی
در کنار محصولات خانگی، پاناسونیک به بازار صنعتی نیز وارد شد. این ورود به‌صورت مرحله‌ای و با برنامه‌ریزی دقیق انجام شد.
در ابتدا، پاناسونیک قطعات الکترونیکی صنعتی تولید می‌کرد. سپس به تولید تجهیزات کنترلی، رله‌ها، سنسورها و در نهایت سیستم‌های اتوماسیون صنعتی روی آورد.
در دهه‌های اخیر، پاناسونیک تمرکز خود را بر روی سرو موتور، سرو درایو، PLC و تجهیزات هوشمند صنعتی افزایش داد.
– برند پاناسونیک در بازار سرو موتور
پاناسونیک یکی از شناخته‌شده‌ترین برندها در زمینه تولید سرو موتور و سرو درایو است. این تجهیزات در صنایع مختلفی از جمله بسته‌بندی، چاپ، ماشین‌سازی و رباتیک کاربرد دارند.
موتورهای سرو پاناسونیک با دقت بالا، سرعت پاسخ عالی و قابلیت اطمینان بالا طراحی می‌شوند. درایوهای این شرکت نیز امکان کنترل دقیق و سریع را فراهم می‌کنند.
یکی از ویژگی‌های خاص سرو موتورهای پاناسونیک، طراحی جمع‌وجور آن‌هاست. در عین حال، عملکرد فنی بالایی ارائه می‌دهند.
– سری‌های مختلف سرو موتور پاناسونیک
پاناسونیک سرو موتورهای خود را در چند سری مختلف تولید می‌کند. یکی از معروف‌ترین آن‌ها سری MINAS است.
سری MINAS A5، A6 و A7 در بازار جهانی بسیار شناخته شده‌اند. هر سری نسبت به سری قبلی ویژگی‌های فنی جدیدتری دارد.
سری‌های جدید معمولاً با قابلیت‌های بیشتری مانند هوش مصنوعی، تنظیم خودکار و پشتیبانی از شبکه‌های صنعتی مانند EtherCAT عرضه می‌شوند.
– نوآوری‌های کلیدی پاناسونیک
یکی از مهم‌ترین ویژگی‌های برند پاناسونیک، تمرکز بر نوآوری است. این برند همواره سعی کرده راه‌حل‌هایی جدید برای مشکلات صنعتی ارائه دهد.
در سرو درایوها و موتورهای پاناسونیک، تنظیم خودکار (Auto Tuning) باعث کاهش نیاز به تنظیمات دستی شده است. این موضوع در کاهش زمان نصب بسیار مؤثر است.
ویژگی‌هایی مانند کنترل لرزش، جبران خودکار اینرسی بار و تحلیل هوشمند رفتار سیستم نیز در سری‌های جدید دیده می‌شود.
– مزایای استفاده از تجهیزات صنعتی پاناسونیک
یکی از مهم‌ترین مزایای محصولات پاناسونیک، دقت بالای عملکرد آن‌هاست. این دقت در کاربردهایی مثل ماشین‌کاری CNC یا پرینت دقیق اهمیت زیادی دارد.
طراحی جمع‌وجور و مقاوم، نصب راحت و قابلیت اطمینان بالا، از ویژگی‌های جذاب این برند است. همچنین مصرف انرژی مناسب در مدل‌های جدید، هزینه بهره‌برداری را کاهش می‌دهد.
از دیگر مزایا می‌توان به طول عمر بالا، نگهداری آسان و امکان مانیتورینگ از طریق نرم‌افزار اشاره کرد.
– پایداری و کیفیت
پاناسونیک بر کیفیت و دوام محصولات خود تأکید دارد. بسیاری از دستگاههای این برند سال‌ها بدون مشکل در محیط‌های سخت صنعتی کار می‌کنند.
مواد اولیه با کیفیت، طراحی مهندسی دقیق، تست‌های فنی گسترده و کنترل کیفیت سخت‌گیرانه، از عواملی هستند که باعث افزایش اعتماد به این برند شده‌اند.
پاناسونیک به عنوان یک برند ژاپنی، استانداردهای دقیق و سختی را برای طراحی و تولید رعایت می‌کند.
– پشتیبانی و خدمات پس از فروش
یکی دیگر از نقاط قوت برند پاناسونیک، خدمات پشتیبانی گسترده آن است. این برند در بسیاری از کشورها نمایندگی رسمی دارد.
نرم‌افزارهای تنظیم و مانیتورینگ، مستندات فنی دقیق، آموزش‌های ویدیویی و آنلاین، همگی در دسترس کاربران قرار دارند.
در صورت بروز خطا یا نیاز به تعویض قطعه، پشتیبانی فنی و تأمین قطعات یدکی به‌صورت ساختار یافته انجام می‌شود.
– حضور در بازارهای جهانی
پاناسونیک در بسیاری از کشورهای دنیا فعال است. کارخانه‌های تولیدی در ژاپن، چین، مالزی، هند، آلمان، آمریکا و دیگر کشورها دارد.
محصولات صنعتی پاناسونیک در کارخانه‌های بزرگ خودروسازی، صنایع غذایی، بسته‌بندی، پزشکی و نیمه‌رساناها استفاده می‌شوند.
این برند موفق شده است اعتماد بسیاری از شرکت‌های بزرگ و معروف جهان را جلب کند.
– فلسفه سازمانی پاناسونیک
پاناسونیک یک برند تجاری صرف نیست، بلکه فرهنگی سازمانی با اصول مشخص دارد. فلسفه آن بر پایه‌ی «زندگی بهتر برای همه» بنا شده است.
این شرکت معتقد است که تکنولوژی باید در خدمت زندگی مردم باشد. هدف نهایی پاناسونیک، ایجاد ارزش واقعی برای مشتریان، کارمندان و جامعه است.
پایداری محیط زیست، مسئولیت اجتماعی و تولید پاک، از دیگر اصول این برند هستند.
– چالش‌های برند
هرچند پاناسونیک جایگاه قدرتمندی در بازار دارد، اما مانند هر شرکت دیگری با چالش‌هایی نیز روبه‌روست.
یکی از چالش‌ها، رقابت سنگین با برندهای دیگر مانند یاسکاوا، میتسوبیشی، زیمنس و دلتا است. این برندها هم محصولات باکیفیت و قیمت‌های رقابتی دارند.
همچنین قیمت بالاتر محصولات پاناسونیک نسبت به برخی برندهای چینی، گاهی برای مشتریان با بودجه محدود، چالش ایجاد می‌کند.
– توسعه پایدار و آینده برند
پاناسونیک در مسیر توسعه پایدار گام برمی‌دارد. استفاده از فناوری‌های سبز، کاهش مصرف انرژی، طراحی قابل بازیافت و توجه به تأثیرات زیست‌محیطی، از برنامه‌های اصلی شرکت است.
در آینده، این شرکت تمرکز بیشتری بر هوش مصنوعی، اینترنت اشیاء صنعتی (IIoT) و ارتباطات پیشرفته خواهد داشت.
محصولات آینده پاناسونیک احتمالاً با قابلیت‌های شبکه‌ای بیشتر، مصرف انرژی کمتر و هوشمندی بالاتر طراحی خواهند شد.
– جمع‌بندی
پاناسونیک یک برند ژاپنی معتبر و قدیمی است که در حوزه‌های مختلف از جمله صنعت، حضور مؤثر دارد. سرو موتور و سرو درایوهای این برند از لحاظ کیفیت، دقت، قابلیت اطمینان و امکانات پیشرفته، در ردهٔ بالای بازار قرار دارند.
ترکیب طراحی مهندسی ژاپنی، نوآوری مداوم و پشتیبانی گسترده، از عوامل موفقیت این برند هستند. با وجود رقابت شدید، پاناسونیک همچنان یکی از انتخاب‌های اول مهندسین و کارخانه‌داران در حوزه اتوماسیون صنعتی است.
