-معرفی کلی دستگاه

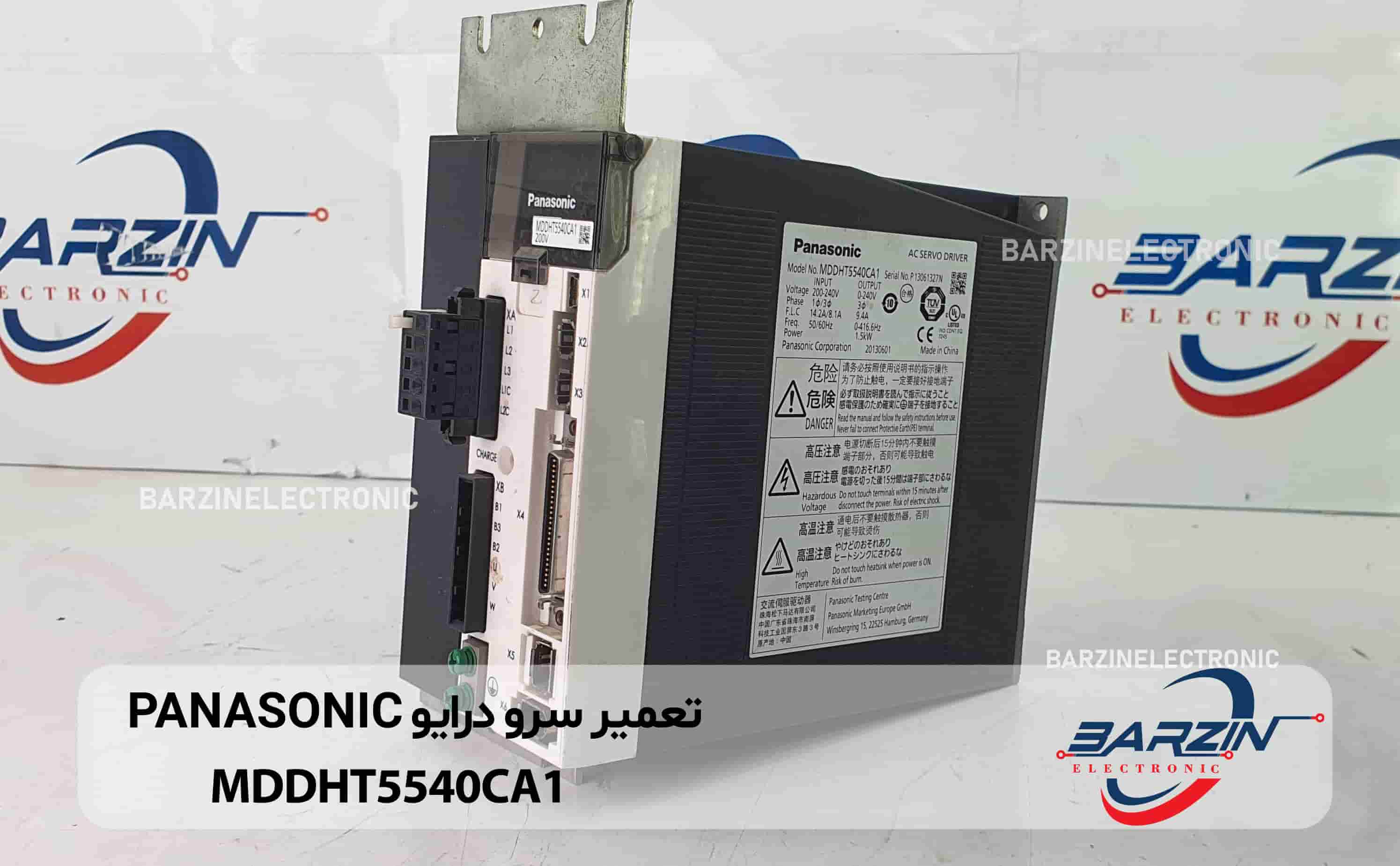

درایو سروو پاناسونیک مدل MDDHT5540CA1 یکی از محصولات پیشرفته شرکت پاناسونیک در حوزه کنترل حرکت صنعتی است. این دستگاه در خانواده معروف MINAS A5 قرار دارد که به عنوان نسل جدید درایوهای سروو با دقت و سرعت بسیار بالا شناخته می‌شود.

درایوهای سروو مانند مغز سیستم‌های حرکتی عمل می‌کنند. وظیفه آن‌ها کنترل دقیق موقعیت، سرعت و گشتاور موتورهای سروو است تا حرکت‌ها با دقتی در حد صدم میلی‌متر یا حتی کمتر انجام شوند. مدل MDDHT5540CA1 به طور خاص برای کاربردهایی طراحی شده که نیاز به کنترل سریع، نرم و دقیق دارند.

-ساختار و طراحی

طراحی فیزیکی این درایو بسیار جمع‌وجور و صنعتی است. بدنه دستگاه از آلیاژ مقاوم در برابر حرارت و نویز ساخته شده تا در محیط‌های صنعتی دوام بالایی داشته باشد. ابعاد حدودی آن حدود ۸۶ میلی‌متر عرض، ۱۵۰ میلی‌متر ارتفاع و ۱۷۰ میلی‌متر عمق است. وزن دستگاه تقریباً ۱.۸ کیلوگرم می‌باشد که با توجه به قدرت خروجی، وزن مناسبی محسوب می‌شود.

در بخش جلویی دستگاه، پورت‌های ورودی و خروجی، نمایشگر وضعیت، چراغ‌های LED و کلیدهای تنظیم اولیه قرار دارند. قسمت بالایی برای تهویه هوا طراحی شده تا حرارت در زمان کار dissipate شود. در بخش پشتی نیز محل اتصال کابل‌های قدرت، موتور و انکودر تعبیه شده است.

-منبع تغذیه و توان

این درایو برای کار با برق ۲۰۰ تا ۲۴۰ ولت AC طراحی شده است. می‌تواند با منبع تغذیه تک‌فاز یا سه‌فاز کار کند. فرکانس ورودی ۵۰ یا ۶۰ هرتز است.

توان نامی دستگاه حدود ۵.۴ کیلووات می‌باشد و با موتورهای سرووی پاناسونیک در همین محدوده توان سازگار است. جریان خروجی نامی حدود ۴۰ آمپر و جریان پیک تا حدود ۵۰ آمپر را پشتیبانی می‌کند.

درون دستگاه مدارهای محافظ در برابر اضافه‌ولتاژ، اضافه‌جریان، گرمای زیاد و اتصال کوتاه تعبیه شده است. همچنین مقاومت داخلی برای جذب انرژی برگشتی از موتور (Regenerative resistor) وجود دارد تا هنگام کاهش سرعت، انرژی به مدار تغذیه بازنگردد و آسیبی به دستگاه نرسد.

-سازگاری با موتور

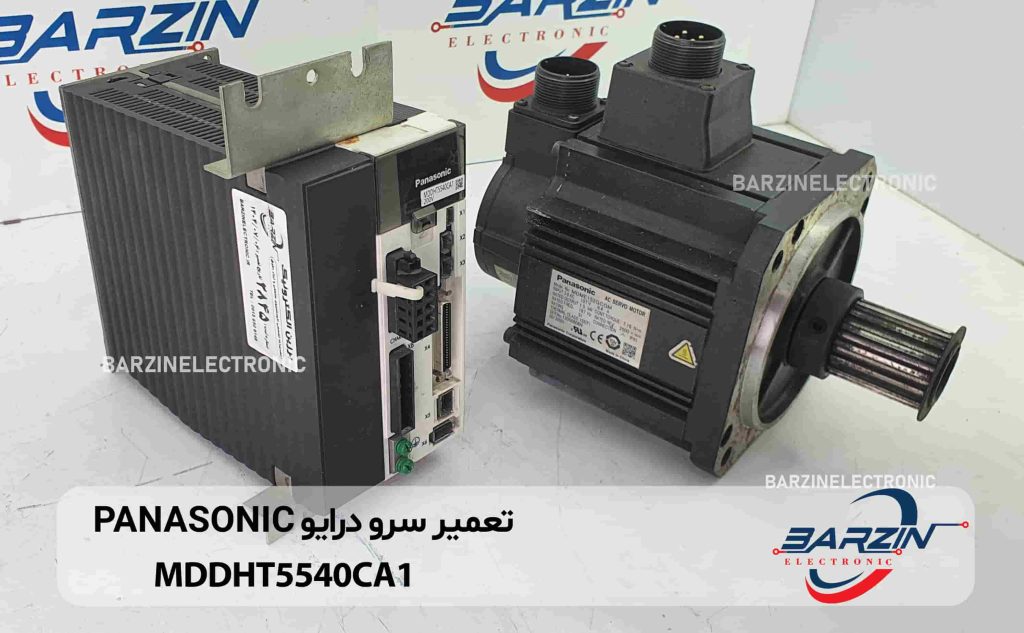

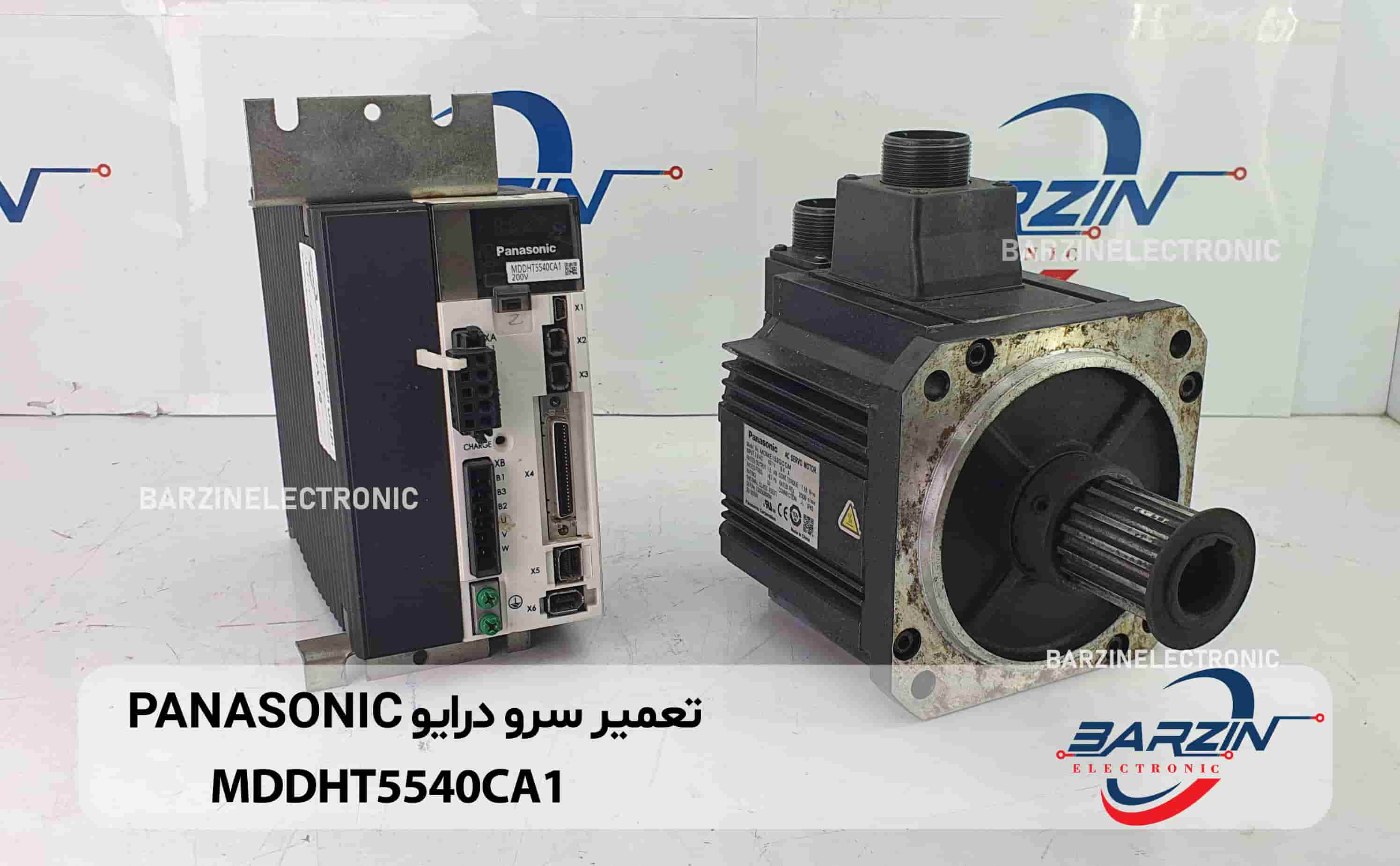

درایو MDDHT5540CA1 معمولاً با موتورهای سری MINAS A5 از پاناسونیک مورد استفاده قرار می‌گیرد. این موتورها از نوع سروو با انکودرهای دقیق و توان‌های مختلف از ۵۰۰ وات تا چند کیلووات هستند.

این مدل به‌ویژه با موتورهایی مثل MDME152GCH و MDME202GCH ترکیب می‌شود که توان حدود ۱.۵ تا ۲ کیلووات دارند. البته با تنظیم مناسب می‌تواند با موتورهای دیگر نیز هماهنگ شود.

درایو از انواع انکودر مطلق (Absolute) و افزایشی (Incremental) پشتیبانی می‌کند و قادر است بازخوردهایی با رزولوشن بالا را بخواند.

-دقت و سرعت کنترل

یکی از مهم‌ترین ویژگی‌های این مدل، پاسخ فرکانسی بسیار بالا است. زمان پاسخ درایو حدود ۲.۳ کیلوهرتز می‌باشد، به این معنی که در هر ثانیه می‌تواند بیش از دو هزار بار سیگنال خطا را بررسی و تصحیح کند.

این سرعت بالا موجب می‌شود حرکت موتور بسیار نرم، دقیق و سریع انجام گیرد. برای کاربردهایی مثل برش لیزری، رباتیک، ماشین‌کاری دقیق و دستگاه‌های بسته‌بندی، چنین سرعت و دقتی حیاتی است.

درایو همچنین دارای الگوریتم‌های پیشرفته برای حذف لرزش، کنترل overshoot و تنظیم خودکار پارامترهاست. کاربر می‌تواند تنظیمات را به صورت دستی یا خودکار انجام دهد تا بهترین عملکرد حاصل شود.

-حالت‌های کنترل

این درایو از چند حالت مختلف کنترلی پشتیبانی می‌کند که هر یک برای نوع خاصی از کاربرد مناسب است.

-کنترل موقعیت (Position Control)

در این حالت، موقعیت دقیق شافت موتور کنترل می‌شود. در سیستم‌هایی مانند CNC، رباتیک یا چاپ، این حالت استفاده می‌شود تا حرکت به نقطه مشخصی برسد.

-کنترل سرعت (Speed Control)

در حالت سرعت، درایو سرعت چرخش موتور را ثابت نگه می‌دارد. این ویژگی برای نوار نقاله‌ها یا سیستم‌هایی که نیاز به سرعت یکنواخت دارند کاربرد دارد.

-کنترل گشتاور (Torque Control)

در این حالت تمرکز بر کنترل نیروی چرخشی است. کاربرد آن در فرآیندهایی است که فشار یا نیروی وارده اهمیت دارد، مثل بستن پیچ‌ها یا پرس‌های دقیق.

-کنترل ترکیبی

درایو قادر است حالت‌ها را ترکیب کند. مثلاً ابتدا با کنترل گشتاور شروع کرده و سپس به کنترل موقعیت برود. این انعطاف‌پذیری در بسیاری از کاربردهای صنعتی مفید است.

-انکودر و بازخورد

سیستم بازخورد دستگاه یکی از نقاط قوت آن است. انکودرهایی با دقت بالا به درایو متصل می‌شوند و اطلاعات موقعیت موتور را به صورت بلادرنگ به آن بازمی‌گردانند.

در حالت حلقه بسته کامل، درایو نه تنها از اطلاعات انکودر موتور بلکه از سنسورهای خارجی نیز برای تصحیح حرکت استفاده می‌کند. این ویژگی باعث حذف خطاهای ناشی از لغزش مکانیکی و افزایش دقت تا حد میکرونی می‌شود.

-سیستم‌های حفاظتی

درایو MDDHT5540CA1 دارای سیستم‌های حفاظتی پیشرفته است تا از آسیب به دستگاه یا موتور جلوگیری شود.

محافظت در برابر افزایش دما، ولتاژ بیش از حد، جریان ناگهانی، قطع فاز، قطع انکودر و اتصال اشتباه کابل‌ها از جمله این سیستم‌هاست.

اگر خطایی رخ دهد، دستگاه به طور خودکار خاموش می‌شود و کد خطا روی نمایشگر آن ظاهر می‌گردد. کاربر می‌تواند با بررسی دفترچه راهنما، منبع خطا را شناسایی و رفع کند.

-رابط‌ها و اتصالات

این درایو دارای ورودی و خروجی دیجیتال و آنالوگ متعددی است. ورودی‌های دیجیتال برای فرمان‌هایی مانند شروع، توقف، تغییر جهت یا انتخاب حالت کنترل به کار می‌روند.

ورودی آنالوگ برای کنترل سرعت یا گشتاور با سیگنال‌های ولتاژی مثل ۰ تا ۱۰ ولت استفاده می‌شود.

رابط ارتباطی دستگاه می‌تواند شامل RS-232، RS-485 یا پورت USB باشد. در نسخه‌های جدیدتر از شبکه‌های ارتباطی سریع مانند RTEX نیز پشتیبانی می‌شود. این ویژگی به کاربر اجازه می‌دهد تا درایو را مستقیماً به کنترلر مرکزی یا PLC متصل کند.

-نرم‌افزار پیکربندی

پاناسونیک برای این سری از درایوها نرم‌افزاری اختصاصی طراحی کرده است که امکان تنظیم پارامترها، مانیتورینگ وضعیت و تحلیل عملکرد را فراهم می‌کند.

با استفاده از این نرم‌افزار می‌توان نمودارهای لحظه‌ای از سرعت، موقعیت و جریان را مشاهده کرد. همچنین تنظیمات کنترلی مانند Gain، فیلترها و زمان پاسخ به صورت دقیق قابل تغییر است.

این ویژگی برای مهندسان کنترل بسیار مهم است زیرا می‌توانند سیستم را بهینه کنند تا عملکرد نهایی بدون لرزش و با بیشترین دقت ممکن باشد.

-فیلترها و الگوریتم‌های بهینه‌سازی

درایو دارای چند نوع فیلتر برای حذف ارتعاشات مکانیکی و نویزهای الکتریکی است.

فیلترهای Notch برای حذف فرکانس‌های خاص ارتعاش استفاده می‌شوند. فیلتر Damping برای کنترل حرکات نوسانی هنگام شتاب یا توقف سریع کاربرد دارد.

همچنین الگوریتم Auto Tuning به کاربر اجازه می‌دهد بدون تنظیم دستی پیچیده، پارامترهای بهینه را بر اساس بار متصل شده تنظیم کند.

-خنک‌سازی و تهویه

یکی از عوامل مهم در طول عمر درایو، کنترل حرارت داخلی است. این مدل از سیستم خنک‌سازی طبیعی و تهویه اجباری بهره می‌برد.

دستگاه باید در تابلو یا کابینی با تهویه مناسب نصب شود. جریان هوای سرد باید از پایین وارد و از بالا خارج شود تا هوای گرم به دام نیفتد.

دمای کاری مجاز معمولاً بین صفر تا ۵۵ درجه سانتی‌گراد است. رطوبت محیط نیز باید زیر ۹۰ درصد و بدون میعان باشد.

-نصب و سیم‌کشی

نصب صحیح درایو نقش مهمی در عملکرد پایدار دارد. دستگاه باید به صورت عمودی روی ریل یا صفحه فلزی نصب شود تا جریان هوا به درستی عبور کند.

کابل قدرت موتور، کابل انکودر و کابل کنترل باید از هم جدا عبور داده شوند تا نویز الکتریکی ایجاد نشود. استفاده از کابل‌های شیلددار توصیه می‌شود.

ارتینگ الزامی است و باید با مقاومت کمتر از یک اهم به زمین متصل شود. همچنین در صورت استفاده از چند درایو در یک تابلو، ارتینگ مشترک باید با طراحی صحیح انجام گیرد.

-نگهداری و عیب‌یابی

نگهداری منظم باعث افزایش طول عمر دستگاه می‌شود. تمیز نگه داشتن فیلترهای تهویه، بررسی دمای کاری و محکم بودن اتصالات از جمله کارهای دوره‌ای است.

اگر خطایی رخ دهد، دستگاه معمولاً با نمایش کد خطا کاربر را آگاه می‌کند. خطاهایی مانند E01 برای اضافه ولتاژ یا E07 برای خطای انکودر نمونه‌هایی از آن هستند.

در صورت بروز خطا، ابتدا منبع تغذیه و کابل‌ها باید بررسی شوند. اگر مشکل برطرف نشود، بازنشانی پارامترها یا بررسی نرم‌افزاری لازم است.

-قابلیت اطمینان و دوام

درایوهای پاناسونیک از نظر پایداری عملکرد شهرت زیادی دارند. عمر کاری متوسط این دستگاه بیش از ده سال تخمین زده می‌شود.

استفاده از قطعات باکیفیت بالا، مدارهای محافظ چندلایه و طراحی دقیق باعث شده که خرابی در این مدل‌ها بسیار کم باشد.

دستگاه همچنین در برابر نوسانات برق و شرایط محیطی نسبتاً سخت مقاوم است.

-کاربردهای صنعتی

درایو MDDHT5540CA1 در انواع ماشین‌آلات صنعتی مورد استفاده قرار می‌گیرد.

در ماشین‌های CNC برای کنترل محورهای X، Y و Z به کار می‌رود. در ربات‌های صنعتی برای حرکت بازوها، چرخش مفصل‌ها و موقعیت‌یابی دقیق استفاده می‌شود.

در دستگاه‌های بسته‌بندی، چاپ، دوخت و برش لیزری نیز کاربرد دارد. در خطوط مونتاژ خودکار که نیاز به سرعت بالا و دقت زیاد دارند، این درایو نقش اساسی ایفا می‌کند.

همچنین در صنایع نساجی، غذایی، دارویی و الکترونیک به دلیل عملکرد پایدار و کم‌صدا بودن، بسیار پرکاربرد است.

-مزایای عملکردی

این مدل مزایای متعددی دارد که آن را از سایر درایوها متمایز می‌کند.

پاسخ بسیار سریع، دقت بالا، قابلیت تنظیم گسترده، امکان کنترل حلقه بسته کامل، ابعاد جمع‌وجور و کیفیت ساخت بالا از جمله این مزایا هستند.

مصرف انرژی پایین و پشتیبانی از بازیابی انرژی برگشتی باعث می‌شود در سیستم‌های بزرگ بهره‌وری افزایش یابد.

همچنین راه‌اندازی آسان و نرم‌افزار کاربرپسند از دیگر ویژگی‌های مثبت آن است.

-محدودیت‌ها و نکات منفی

در کنار تمام مزایا، چند محدودیت نیز وجود دارد.

اول اینکه این مدل در حال حاضر تولید آن متوقف شده و ممکن است در بازار فقط نسخه‌های موجود یا کارکرده یافت شود.

دوم اینکه برای استفاده از تمام قابلیت‌ها، نیاز به دانش فنی و تنظیم دقیق پارامترها وجود دارد.

سوم اینکه قیمت آن نسبت به درایوهای ساده‌تر بالاتر است و برای پروژه‌های کوچک ممکن است مقرون‌به‌صرفه نباشد.

-نکات هنگام انتخاب

پیش از خرید، باید توان موتور، ولتاژ تغذیه و نوع کاربرد بررسی شود. درایوی انتخاب شود که جریان نامی آن حداقل ۲۰ درصد بیشتر از جریان نامی موتور باشد.

همچنین بررسی شود که انکودر موتور با ورودی درایو سازگار است. اگر شبکه خاصی مانند EtherCAT در سیستم استفاده می‌شود، باید مطمئن شد که مدل انتخابی از آن پشتیبانی کند.

در نهایت به شرایط محیطی و فضای نصب نیز باید توجه شود تا خنک‌سازی مناسب تضمین گردد.

-نکات استفاده بهینه

برای استفاده بهینه از درایو، همیشه توصیه می‌شود پارامترهای کنترل به‌صورت تدریجی تنظیم شوند.

در هنگام تست اولیه، مقادیر Gain پایین انتخاب شود تا از لرزش یا ناپایداری جلوگیری گردد. پس از اطمینان از عملکرد صحیح، مقدارها بهینه شوند.

همچنین هنگام توقف‌های ناگهانی یا تغییر جهت سریع، باید از تنظیمات نرم‌افزاری ترمز الکترونیکی استفاده شود تا موتور و درایو دچار ضربه مکانیکی نشوند.

-تعمیر و خدمات

در صورت نیاز به تعمیر، فقط افراد متخصص باید دستگاه را باز کنند. درایو دارای بخش‌های حساس با ولتاژ بالا است و دستکاری نادرست می‌تواند خطرناک باشد.

پاناسونیک برای این دستگاه خدمات پس از فروش، قطعات یدکی و آموزش ارائه داده است. با توجه به توقف تولید، برخی از قطعات ممکن است فقط از طریق مراکز تعمیر مجاز قابل تأمین باشند.

-جمع‌بندی نهایی

درایو سروو پاناسونیک MDDHT5540CA1 یک دستگاه قدرتمند، دقیق و انعطاف‌پذیر برای کنترل حرکت در سیستم‌های صنعتی است.

با پشتیبانی از چندین حالت کنترلی، پاسخ سریع، قابلیت تنظیم بالا و طراحی صنعتی مستحکم، گزینه‌ای ایده‌آل برای ماشین‌آلاتی است که نیاز به دقت بالا و سرعت زیاد دارند.

در عین حال باید توجه داشت که نصب، پیکربندی و نگهداری صحیح نقش کلیدی در عملکرد آن دارد.

اگرچه این مدل دیگر تولید نمی‌شود، اما همچنان در بسیاری از خطوط تولید و سیستم‌های اتوماسیون صنعتی به عنوان یک درایو قابل اعتماد مورد استفاده قرار می‌گیرد.

استفاده از آن در کنار موتورهای سری MINAS A5 پاناسونیک می‌تواند کارایی سیستم حرکتی را به بالاترین سطح ممکن برساند.
