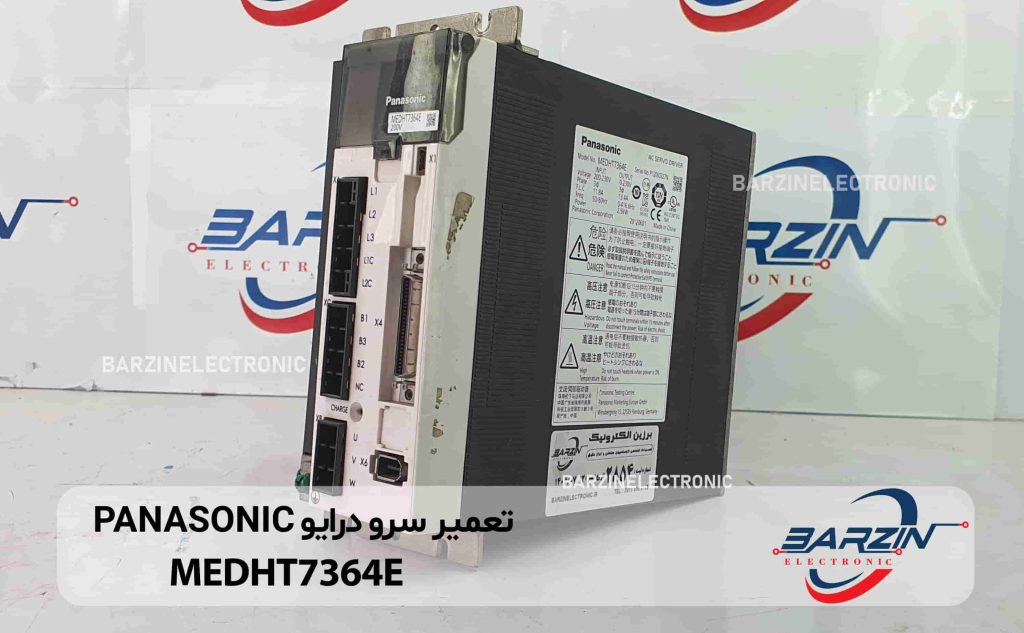

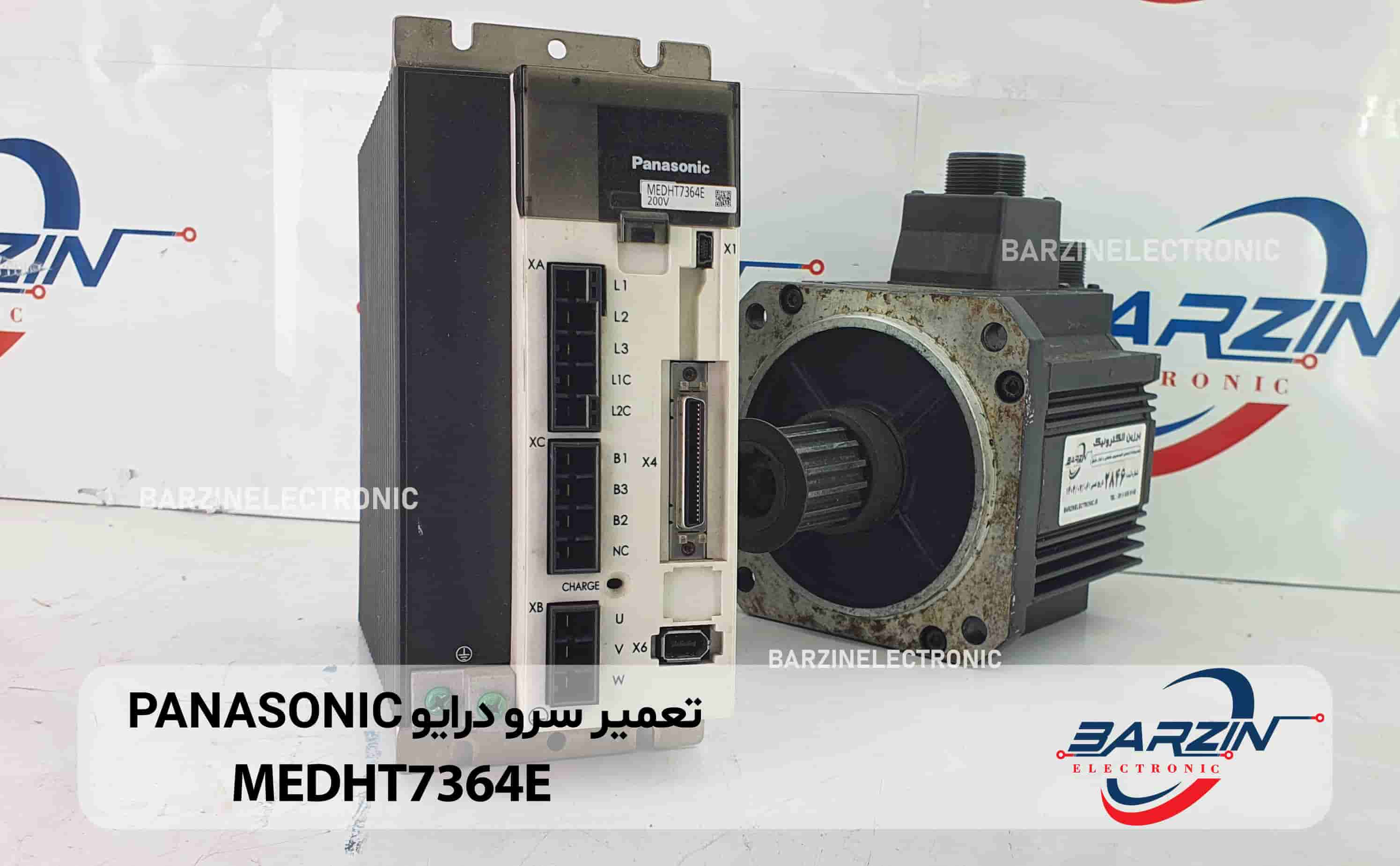

در عصر اتوماسیون صنعتی، استفاده از تجهیزات دقیق سرو موتورها و درایوهای سرو امری بسیار رایج شده است. دستگاه Panasonic MEDHT7364E یکی از درایوهای سرو AC شرکت Panasonic است که در بسیاری از خطوط تولید، ماشین‌آلات CNC، سیستم‌های بسته‌بندی و … مورد استفاده قرار می‌گیرد. با این حال، لازم است بدانید که مدل MEDHT7364E در سری MINAS A5E قرار دارد و از جمله محصولات «منسوخ‌شده» (discontinued) به شمار می‌آید.

با این وجود، به دلیل گسترده بودن استفاده، هنوز هم بسیاری از پیمانکاران و مهندسان خطوط تولید با این مدل سروکار دارند و بنابراین آشنایی با آن از اهمیت برخوردار است.

-ویژگی‌ها و مشخصات فنی

مدل MEDHT7364E دارای مشخصات فنی شاخصی است که آن را برای کاربردهای صنعتی توان بالا مناسب می‌سازد. در ادامه به برخی از این مشخصات می‌پردازیم:

-برق تغذیه و توان خروجی

-ورودی اصلی مدار: تغذیه سه‌فاز 200 V تا 230 V (+10 % / –15 %) 50/60 Hz.

-راندمان توان: در بعضی منابع توان خروجی دستگاه معادل تقریباً **2.5 kW** و جریان خروجی تا 75A ذکر شده است.

-جریان دستگاه: “Power device max. current rating = 75A” و “Current detector current rating = 64A” برای MEDHT7364E.

-کنترل و پاسخ‌گویی

-پاسخ فرکانسی (frequency response) برابر با 2.3 kHz.

-روش کنترل: تحت عنوان “Position control type” (کنترل موقعیتی) ذکر شده است برای MEDHT7364E. یعنی این مدل عمدتاً برای کنترل دقیق موقعیت کاربرد دارد.

-ورودی/خروجی‌ها و رابط‌ها

-ورودی/خروجی‌های دیجیتال: 10 ورودی عمومی، 6 خروجی عمومی.

-خروجی آنالوگ: 2 خروجی آنالوگ (Analog monitor) برای نظارت.

-ورودی‌های پالس: 2 ورودی پالس (Photo-coupler / Line receiver) و 4 خروجی پالس (3 خط راننده، 1 Open Collector) در برخی مدل‌ها.

-رابط USB برای اتصال به کامپیوتر جهت تنظیم پارامترها یا نظارت بر وضعیت درایو.

-ابعاد و وزن

-عرض (W) = 86 mm، ارتفاع (H) = 168 mm، عمق (D) = 193 mm برای فریم E.

-وزن دستگاه تقریباً 2.7 kg ذکر شده است.

-سایر

-بازخورد انکودر: 20-bit (1,048,576 رزولوشن) انکودر افزایشی (Incremental) برای مدل MEDHT7364E.

-بازخورد چندحالت: کنترل موقعیت، کنترل سرعت داخلی، ترکیبی موقعیت/سرعت.

-مقاومت ژنراتیو (Regenerative resistor) داخلی تعبیه شده و امکان استفاده از مقاومت بیرونی نیز فراهم است.

-مزایا و نقاط قوت

با توجه به مشخصات فوق، مدل MEDHT7364E دارای مزایای زیر است:

-کنترل موقعیتی دقیق: پاسخ فرکانسی بالا (2.3 kHz) به معنای این است که در سیستم‌های دارای حرکت سریع و نیاز به کنترل دقیق موقعیت، این درایو می‌تواند گزینه مناسبی باشد.

-توان مناسب برای کاربردهای سنگین: با توان خروجی تقریباً 2.5 kW و جریان خروجی تا 75A، MEDHT7364E برای ماشین‌آلات بزرگ یا خط تولید با بار بالا مناسب می‌باشد.

-رابط تنظیم و نظارت: وجود USB برای تنظیم پارامترها و نظارت وضعیت، کار را برای تکنسین و مهندسان سرویس راحت می‌کند.
-طراحی فشرده: با وزن 2.7 kg و ابعاد نسبتاً جمع‌وجور، نصب آن در تابلوهای صنعتی آسان‌تر است.

-تطابق با سیستم‌های صنعتی متداول: ورودی تغذیه سه-فاز 200-230 V، ورودی/خروجی دیجیتال و آنالوگ مناسب برای کاربردهای صنعتی واقع شده است.

-کاربردها

مدل MEDHT7364E در حوزه‌های متعددی مورد استفاده قرار می‌گیرد. برخی از این کاربردها عبارتند از:

-ماشین‌های CNC (حکاکی، برش، فرزکاری) که نیاز به کنترل دقیق محور دارند.

-خطوط بسته-بندی و بسته-بندی اتوماتیک، جایی که تغییر موقعیت سریع و دقیق لازم است.

-دستگاه‌های پرس، چرخش، تعویض قطعه (pick-and-place) با نیاز به کنترل موقعیت.

-سیستم‌های رباتیک صنعتی که سرو موتورهای با جریان بالا را تغذیه می‌کنند.

-کاربردهایی که نیاز به بازخورد انکودر بالا دارند و کنترل موقعیت در زمان واقعی برای آن‌ها حائز اهمیت است.

-نکات نصب و راه‌اندازی

برای بهره‌برداری بهینه از MEDHT7364E، توجه به نکات زیر ضروری است:

-تغذیه مناسب: ورودی سه-فاز باید در بازه 200V تا حدود 230V (+10% / –15%) باشد. افت ولتاژ یا نویز ممکن است عملکرد را تحت تأثیر قرار دهد.

-خنک‌سازی کافی: همان‌طور که ذکر شد، دستگاه توان و جریان بالایی دارد، لذا نصب آن در جای دارای تهویه مناسب توصیه می‌شود تا گرمای اضافه منجر به عملکرد نامناسب نشود.

-اتصالات انکودر و پالس: چون بازخورد انکودر 20-bit است و ورودی‌های پالس وجود دارند، سیم‌کشی دقیق و محافظت‌شده ضروری است تا خطاهای بازخورد یا نویز به حداقل برسد.

-تنظیم پارامترها: استفاده از رابط USB برای تنظیم پارامترهای کنترل موقعیت، سرعت، گین‌ها، محدودیت‌ها و… اهمیت دارد. انتخاب صحیح پارامترها باعث عملکرد بهینه دستگاه می‌شود.

-اجرای آزمون‌های اولیه: پس از نصب، توصیه می‌شود عملکرد دستگاه را با بار کم تست کرده و وضعیت ارتعاش، نویز، حرارت و بازخورد را بررسی نمایید قبل از راه‌اندازی نهایی.

-تطابق با موتور و بار: موتور سرو و بار متصل به آن باید برای جریان و ولتاژ این درایو مناسب باشند؛ اگر موتور یا گیربکس دارای جاذبه زیاد، اینرسی بالا یا محدودیت‌های خاص است، ممکن است نیاز به پارامتر تنظیم یا حتی مدل متفاوت باشد.

-نکات نگهداری و ایمنی

نگهداری و ایمنی نیز بخش مهمی از کار با MEDHT7364E است:

-تمیزکاری دوره‌ای: از تجمع گرد و غبار روی هیت‌سینک یا دریچه‌های هوا جلوگیری شود چرا که باعث افزایش دما و کاهش عمر دستگاه می‌شود.

-بازرسی اتصالات: پیچ‌ها و کانکتورها به مرور زمان ممکن است شل شوند یا دچار خوردگی شوند؛ بررسی دوره‌ای آن‌ها توصیه می‌شود.

-نظارت بر خطاها: درایو دارای خروجی‌های مانیتور و قابلیت نظارت است؛ استفاده از این قابلیت‌ها برای تشخیص زودهنگام خطاها پیشنهاد می‌شود.

-ایمنی الکتریکی: قبل از هر سرویس یا جابجایی، تغذیه اصلی را قطع کنید و طبق دستورالعمل، اطمینان حاصل کنید که خازن‌های درایو تخلیه شده‌اند.

-هشدار گرما: اگر دستگاه بیش از حد گرم شود یا تهویه آن مختل گردد، احتمالاً از عمر مفید آن کاسته می‌شود یا ممکن است به عیب بر بخورد.

-به‌روزرسانی و جایگزینی: چون مدل MEDHT7364E «منسوخ» شده است، توصیه می‌شود در صورت موجود بودن جایگزین‌های جدیدتر، در نظر گرفته شوند.

-نقاط ضعف یا محدودیت‌ها

هرچند MEDHT7364E مزایای زیادی دارد، اما نقاطی وجود دارد که باید به آن‌ها توجه کرد:

-منسوخ بودن محصول: اشاره شده که سری MINAS A5E از جمله محصولات «discontinued» هستند. بنابراین، تأمین قطعات یدکی یا خدمات ممکن است دشوارتر باشد.

-عدم وجود عملکرد ایمنی (Safety Function): مدل MEDHT7364E در بخش مشخصات خود “without the safety function” ذکر شده است. یعنی اگر سیستم شما نیاز به IEC61508 یا PL d/e داشته باشد، ممکن است این مدل مناسب نباشد.

-شاید محدودیت‌های ارتباطی: در برخی نسخه‌ها، تنها ورودی پالس ذکر شده است (Pulse train only) و ممکن است از پروتکل‌های صنعتی پیشرفته مثل EtherCAT یا Ethernet-IP پشتیبانی نکند.

-نیاز به تهویه و نصب دقیق: جریان بالا و توان بالا نیازمند تمهیدات حرارتی و مدار ایمن است که اگر در تابلو به‌درستی لحاظ نشود، ممکن است مشکلات به وجود آید.

-لوازم جانبی و هماهنگی با موتور: اگر موتور یا گیربکس بازدارنده‌های حرکتی زیاد دارد یا اینرسی بالا دارد، ممکن است لازم باشد پارامترها به دقت تنظیم شود یا حتی مدل بالاتر انتخاب شود.

-مقایسه کوتاه با سایر مدل‌ها

برای اینکه بدانید MEDHT7364E در مقایسه با گزینه‌های دیگر در سری MINAS چگونه قرار دارد، چند نکته مقایسه‌ای:

-در مقایسه با مدل‌های ارزان‌تر یا با جریان پایین‌تر، MEDHT7364E توان بالاتری دارد (75A) و مناسب‌تر برای بار سنگین است.

-در مقایسه با مدل‌هایی که دارای «تابع ایمنی» (Safety Function) هستند، MEDHT7364E فاقد این قابلیت است، پس اگر سیستم نیاز ایمنی دارد باید مدل‌های دیگری انتخاب شود.

-اگر بخواهید استفاده گسترده‌تری از شبکه‌های ارتباطی صنعتی داشته باشید (مثلاً رابط Ethernet، EtherCAT، Profinet) شاید مدل‌های جدیدتر سری A6 یا سری‌های بعدی مناسب‌تر باشند.

-از لحاظ هزینه و فراوانی پیدا کردن در بازار، از آنجا که مدل منسوخ شده است، ممکن است قیمت نسبتاً بالاتر یا تأمین قطعه دشوارتر شود؛ در مقابل، مدل‌های جدیدتر ممکن است از نظر پشتیبانی بهتر باشند.

-نکاتی برای انتخاب و جایگزینی

اگر شما در حال انتخاب یا جایگزینی MEDHT7364E در خط تولید هستید، به نکات زیر توجه نمایید:

-بار موتور: مطمئن شوید که موتور سرو شما با جریان حداکثر 75A و توان حدود 2.5 kW مناسب است؛ اگر موتور بزرگ‌تر یا اینرسی بیشتر دارد، ممکن است نیاز به درایو بزرگ‌تر باشد.
-ولتاژ تغذیه: اگر تغذیه شما 400V سه‌فاز است (بیشتر بعضی کشورها یا خطوط بزرگ)، MEDHT7364E که برای 200–230V طراحی شده است، شاید مناسب نباشد.
-سازگاری انکودر: MEDHT7364E از انکودر افزایشی 20-bit پشتیبانی می‌کند؛ اگر موتور شما انکودر مطلق (absolute) دارد یا رزولوشن متفاوتی، باید مطمئن شوید که درایو و تنظیمات آن سازگار هستند.
-نیاز به ویژگی‌های امنیتی: اگر خط تولید شما نیاز به ایمنی بالا دارد (مثلاً توقف ایمن سرو موتور، مانیتورینگ خطاهای ایمنی)، باید بررسی شود که درایو انتخابی آن قابلیت‌ها را دارد یا خیر.
-فضای نصب و خنک‌کنندگی: با توجه به جریان بالا، فضای کافی و تهویه مناسب برای تابلو و نصب درایو در نظر بگیرید.
-تأمین قطعات و خدمات: با توجه به منسوخ بودن مدل، مطمئن شوید که قطعات یدکی یا خدمات لازم برای تعمیر در دسترس است.
-نرم‌افزار و پارامترها: بررسی کنید که نرم‌افزار تنظیم پارامتر درایو به‌روز باشد و کارکنان فنی شما با آن آشنایی دارند.

-نتیجه گیری

دستگاه MEDHT7364E از Panasonic گزینه‌ای قوی برای کاربردهای صنعتی با نیاز به کنترل دقیق موقعیت و توان نسبتاً بالا است. با این وجود، به دلیل منسوخ شدن، انتخاب آن باید با دقت همراه باشد، خصوصاً از لحاظ تامین خدمات پس از فروش، قطعات یدکی، و سازگاری با موتور و سیستم کنترل موجود. اگر نیاز به کنترل موقعیت ساده و توان متوسط دارید، این مدل می‌تواند انتخابی مناسب باشد؛ اما اگر نیاز به امکانات پیشرفته‌تر، ایمنی بالا، یا ارتباطات شبکه صنعتی دارید، ممکن است مدل‌های جدیدتر را در نظر بگیرید.
