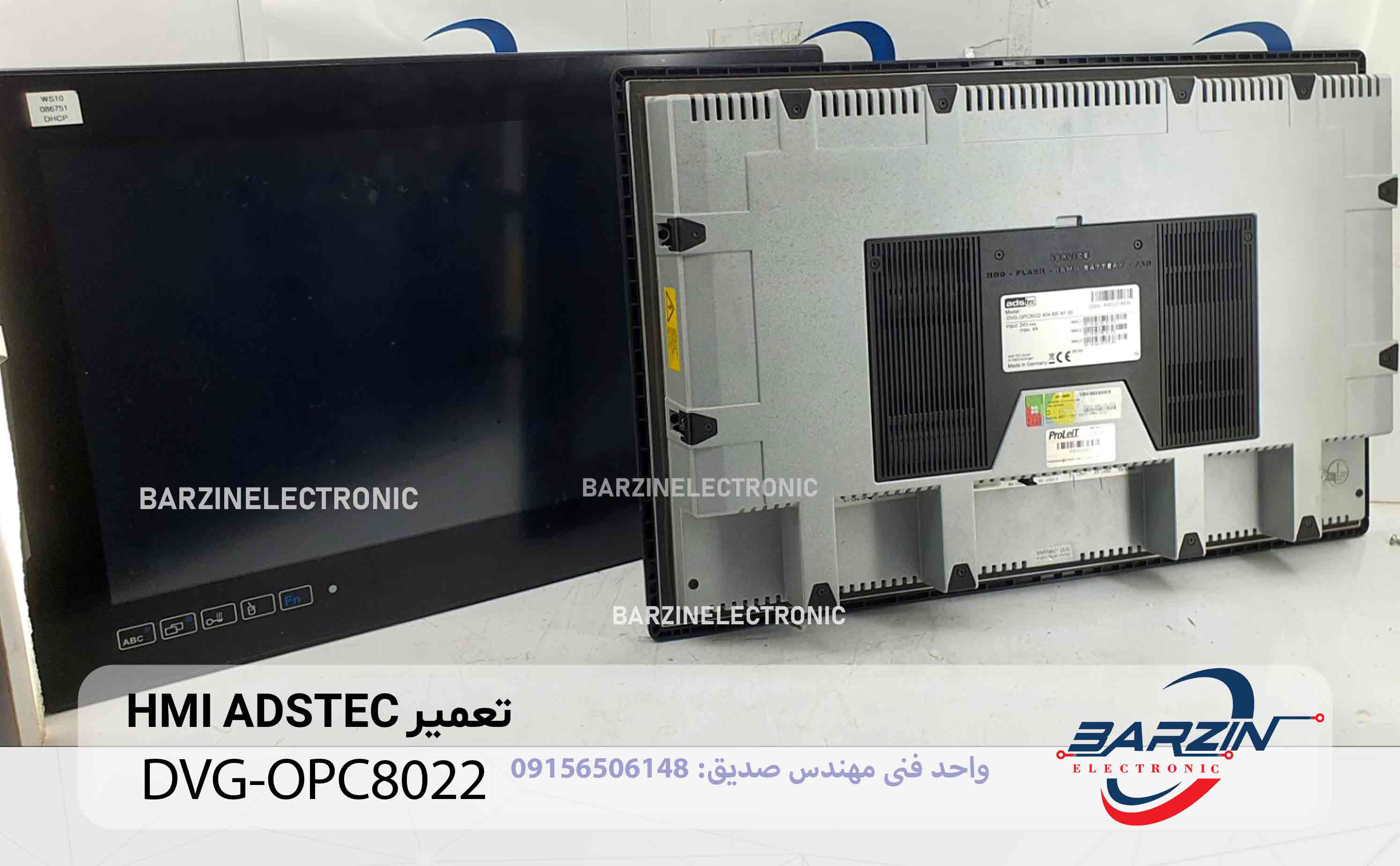

تعمیر HMI ADSTEC DVG-OPC8022 | تعمیر تخصصی Panel PC صنعتی ADS-TEC

دستگاه ADS-TEC DVG-OPC8022 یکی از تجهیزات صنعتی شرکت ADS-TEC در خانواده OPC8000 است که برای نمایش، مانیتورینگ، کنترل و اجرای نرم‌افزارهای صنعتی در ماشین‌آلات و سیستم‌های اتوماسیون استفاده می‌شود.

این دستگاه از نظر ساختار، یک Industrial Panel PC است؛ یعنی علاوه بر نمایشگر لمسی صنعتی، یک رایانه داخلی نیز درون آن قرار دارد. در سری OPC8000، نمایشگرهای مختلف به همراه پردازنده، حافظه RAM، فضای ذخیره‌سازی، رابط‌های شبکه و ارتباطات سریال در یک بدنه صنعتی یکپارچه قرار گرفته‌اند.

مدل OPC8022 بزرگ‌ترین عضو سری OPC8000 مورد اشاره در بروشور 2017 ADS-TEC است و دارای نمایشگر 21.5 اینچی TFT با نور پس‌زمینه LED، رزولوشن 1920×1080 و قابلیت PCAP Multi-Touch است. بدنه از آلومینیوم دایکاست با پوشش پودری ساخته شده و صفحه جلویی از شیشه 3 میلی‌متری مقاوم‌شده و ضدبازتاب تشکیل شده است.

در برزین الکترونیک تعمیر HMI ADSTEC DVG-OPC8022 می‌تواند شامل عیب‌یابی و تعمیر مدار تغذیه، برد اصلی، برد نمایشگر، Touch Screen، LCD، Backlight، RAM، حافظه mSATA/SSD، فن، باتری CMOS، پورت‌های Ethernet، RS232، USB، کانکتورها و مشکلات بوت و سیستم‌عامل باشد.

به دلیل اینکه OPC8022 در کانفیگ‌های مختلف تولید شده است، اولین مرحله در تعمیر این دستگاه، ثبت کد کامل DVG، سریال، کانفیگ سخت‌افزاری و وضعیت سیستم‌عامل است. ADS-TEC نیز در بخش Configuration Center دستگاه اطلاعاتی مانند نوع دستگاه، Firmware و Serial Number را نمایش می‌دهد.

تعمیر تخصصی HMI ADS-TEC DVG-OPC8022

خرابی یک Panel PC صنعتی می‌تواند به شکل‌های کاملاً متفاوتی ظاهر شود.

ممکن است دستگاه اصلاً روشن نشود.

ممکن است چراغ Power روشن شود ولی تصویر روی صفحه دیده نشود.

ممکن است تصویر وجود داشته باشد اما Touch کار نکند.

ممکن است دستگاه تا مرحله Boot بالا بیاید ولی Windows اجرا نشود.

ممکن است Windows اجرا شود ولی نرم‌افزار HMI یا برنامه ماشین باز نشود.

همچنین ممکن است ارتباط Ethernet، RS232 یا USB قطع شده باشد.

به همین دلیل، تعمیر DVG-OPC8022 فقط تعمیر نمایشگر نیست و باید بخش PC و بخش HMI به‌صورت هم‌زمان بررسی شوند.

ADS-TEC DVG-OPC8022 چیست؟

OPC8022 یکی از Panel PCهای صنعتی خانواده ADS-TEC OPC8000 است.

این خانواده برای کار در محیط‌های صنعتی طراحی شده و ADS-TEC در بروشور خود کاربردهایی مانند بهره‌برداری و مانیتورینگ ماشین و کارخانه، کنترل و مانیتورینگ در تابلوهای کنترل و کاربردهای صنایع بسته‌بندی و خودرو را برای سری OPC8000 بیان کرده است.

ساختار دستگاه شامل یک نمایشگر صنعتی و یک رایانه داخلی است.

بنابراین برخلاف یک HMI ساده، هنگام خرابی باید همزمان این قسمت‌ها بررسی شوند:

LCD

Touch

Backlight

Motherboard

Processor

RAM

Storage

Power Supply

Ethernet

RS232

USB

CMOS Battery

Cooling

Operating System

مشخصات فنی ADS-TEC OPC8022

مشخصات زیر مربوط به پلتفرم OPC8022 در سری OPC8000 است. چون کانفیگ‌های مختلف وجود داشته، مواردی که وابسته به سفارش هستند به‌صورت بازه یا گزینه‌های مختلف نوشته شده‌اند.

این اطلاعات از بروشور فنی ADS-TEC و دفترچه سری OPC8000 استخراج شده‌اند.

یک نکته درباره مدل DVG-OPC8022

کد کامل سفارش می‌تواند چیزی شبیه:

DVG-OPC8022 404-BZ

باشد.

در یک رکورد مربوط به همین کانفیگ، Core i5-4400E با فرکانس 2.7GHz، RAM هشت گیگابایت و حافظه 128GB mSATA SSD ثبت شده است. همان رکورد نیز این دستگاه را Panel PC صنعتی 21.5 اینچی Multi-Touch معرفی می‌کند.

اما چون شما فقط DVG-OPC8022 را داده‌ای، این مشخصات را در مقاله به‌عنوان مشخصات قطعی دستگاه شما وارد نکرده‌ایم.

برای نسخه دقیق دستگاه، قسمت انتهایی کد روی پلاک را باید ملاک قرار داد.

طراحی صنعتی و بدنه OPC8022

OPC8022 برای نصب داخل تابلو یا پنل طراحی شده است.

بدنه دستگاه از Die-cast Aluminium با پوشش پودری ساخته شده و پنل جلویی از شیشه 3 میلی‌متری مقاوم‌شده و ضدبازتاب است. طبق مستندات ADS-TEC، نصب صحیح باعث ایجاد حفاظت IP65 در قسمت جلویی دستگاه می‌شود.

این موضوع در تعمیر اهمیت دارد، زیرا پس از باز کردن دستگاه و انجام تعمیر، آب‌بندی و نحوه نصب مجدد پنل باید نیز در نظر گرفته شود.

اگر آب‌بندی جلویی به‌درستی انجام نشود، محیط صنعتی می‌تواند باعث نفوذ رطوبت، گردوغبار یا آلودگی به قسمت داخلی شود.

تعمیر صفحه‌نمایش LCD

یکی از خرابی‌های مهم این دستگاه، مشکلات تصویر است.

علائم خرابی LCD یا مدار نمایشگر می‌تواند شامل:

صفحه کاملاً سیاه

تصویر سفید

تصویر کم‌نور

پرش تصویر

خطوط عمودی یا افقی

قطع و وصل شدن تصویر

قسمت‌هایی از تصویر غیرطبیعی

باشد.

اما صفحه سیاه همیشه به معنی خرابی LCD نیست.

قبل از تعویض LCD باید:

• تغذیه دستگاه

• Motherboard

• مسیر تصویر

• کابل نمایشگر

• Backlight

• کانکتورها

بررسی شوند.

تعمیر Backlight

اگر تصویر بسیار کم‌نور باشد ولی با نور محیط بتوان محتوای صفحه را مشاهده کرد، Backlight یکی از قسمت‌هایی است که باید بررسی شود.

در این حالت باید مشخص شود مشکل از:

LED Backlight

یا

مدار Driver

یا

تغذیه Backlight

یا

برد نمایشگر

است.

تعویض مستقیم پنل LCD بدون تشخیص این قسمت‌ها ممکن است باعث هزینه اضافی شود.

تعمیر Touch Screen

OPC8022 از PCAP Multi-Touch استفاده می‌کند. ADS-TEC این فناوری را برای کار با چند انگشت و تعامل لمسی دستگاه معرفی کرده است.

خرابی Touch می‌تواند به شکل‌های زیر دیده شود:

در دفترچه OPC8000 نیز بخش مستقلی برای Touchscreen، Touch Calibration Recovery و تنظیمات نرم‌افزاری مربوط به Touch وجود دارد.

بنابراین در تعمیر Touch باید بین خرابی سخت‌افزاری پنل و مشکل Driver/Calibration تفاوت قائل شد.

تعمیر Touch Calibration

گاهی تاچ از نظر سخت‌افزاری سالم است اما نقاط لمس با محل واقعی روی صفحه منطبق نیستند.

در این حالت:

• Touch Driver

• Calibration Data

• تنظیمات سیستم

• نرم‌افزار ADS-TEC

باید بررسی شوند.

دفترچه این خانواده ابزار Touch Calibration Recovery را نیز در Configuration Center معرفی می‌کند.

بنابراین قبل از تعویض Touch Screen باید ابتدا Calibration و Driver بررسی شوند.

تعمیر منبع تغذیه 24VDC

OPC8022 برای تغذیه از 24VDC با تلرانس ±20% استفاده می‌کند؛ یعنی محدوده مستندشده 19 تا 29 ولت DC است.

این بخش بسیار مهم است.

اگر ولتاژ ورودی کمتر از مقدار مناسب باشد، ممکن است دستگاه:

• روشن نشود

• Reset شود

• در هنگام Boot خاموش شود

• تصویر ناپایدار داشته باشد

• در زیر بار خاموش شود

در تعمیر باید ابتدا ولتاژ ورودی بررسی شود.

سپس:

Connector

Fuse/Protection

DC/DC Converter

Regulator

Capacitor

و ریل‌های داخلی تغذیه بررسی شوند.

تعمیر Motherboard

Motherboard در واقع بخش اصلی رایانه صنعتی دستگاه است.

اگر دستگاه برق دارد اما Boot نمی‌شود، باید مواردی مانند:

CPU

RAM

Storage

BIOS/UEFI

Power Rails

Chipset

I/O Controller

و

کانکتورها

بررسی شوند.

در دستگاه‌های صنعتی، گاهی مشکل از یک قطعه ساده تغذیه است و نه خود CPU.

تعمیر RAM

در کانفیگ‌های OPC8022، RAM از نوع DDR3 و ظرفیت آن بسته به کانفیگ دستگاه متفاوت است.

خرابی RAM می‌تواند باعث:

• روشن شدن بدون تصویر

• Boot نشدن

• Restart

• Blue Screen

• خطاهای تصادفی

• هنگ سیستم

شود.

در چنین وضعیتی باید RAM و Slot آن تست شوند.

همچنین اگر دستگاه دو ماژول RAM دارد، تست جداگانه هر ماژول می‌تواند به تشخیص کمک کند.

تعمیر mSATA / SSD

در OPC8022، فضای ذخیره‌سازی می‌تواند به‌صورت mSATA SSD باشد و در بعضی پیکربندی‌های خانواده، گزینه‌های دیگری نیز وجود داشته‌اند.

خرابی حافظه ذخیره‌سازی می‌تواند باعث:

عدم Boot Windows

پیغام Missing Operating System

هنگ کردن هنگام Boot

Restart

از بین رفتن فایل‌های سیستم

شود.

در چنین شرایطی قبل از فرمت کردن حافظه باید وضعیت آن بررسی و در صورت اهمیت، از اطلاعات موجود Backup تهیه شود.

تعمیر Windows و سیستم‌عامل

OPC8000 با چند پیکربندی نرم‌افزاری مختلف عرضه شده است؛ مستندات این خانواده Windows Embedded Standard 7، Windows 7 Ultimate و Windows 10 IoT Enterprise را بسته به نسخه دستگاه فهرست می‌کنند.

بنابراین در تعمیر نرم‌افزاری باید مشخص شود:

کدام Windows روی دستگاه نصب بوده؟

نسخه Driver چیست؟

نرم‌افزار HMI مربوط به چه ماشینی است؟

آیا Write Filter فعال است؟

آیا Backup Image وجود دارد؟

آیا برنامه صنعتی اختصاصی روی دستگاه نصب شده؟

این موضوع مهم است زیرا ممکن است سخت‌افزار کاملاً سالم باشد ولی سیستم‌عامل یا نرم‌افزار HMI خراب شده باشد.

تعمیر Boot و BIOS

اگر دستگاه روشن می‌شود اما وارد سیستم‌عامل نمی‌شود، مسیر عیب‌یابی می‌تواند شامل:

Power

→ RAM

→ BIOS

→ Storage

→ Boot Configuration

→ Operating System

باشد.

در این مرحله نباید سریعاً حافظه را فرمت کرد.

ابتدا باید مشخص شود مشکل:

سخت‌افزاری است؟

یا

نرم‌افزاری؟

تعمیر CMOS Battery

در مستندات OPC8000، باتری داخلی از نوع Lithium 1/2AA 3V معرفی شده و تعویض آن از طریق قسمت سرویس پشت دستگاه امکان‌پذیر است.

ضعیف شدن باتری می‌تواند باعث مشکلاتی در نگهداری تنظیمات BIOS/CMOS شود.

هنگام تعویض باتری:

• نوع دقیق باتری

• ولتاژ

• پلاریته

• اتصال صحیح

باید رعایت شود.

تعمیر Fan و سیستم خنک‌کاری

برخی پیکربندی‌های OPC8022 دارای فن هستند و دسترسی به فن از طریق Service Slot پشت دستگاه طراحی شده است. دفترچه سری OPC8000 نیز مراحل تعویض فن را به‌صورت مستقل توضیح می‌دهد.

خرابی فن می‌تواند باعث:

• افزایش دمای CPU

• کاهش سرعت سیستم

• هنگ

• Restart

• خاموشی حفاظتی

شود.

در تعمیر باید هم خود فن و هم:

سوکت

ولتاژ فن

گردش هوا

گردوغبار

هیت‌سینک

بررسی شوند.

تعمیر Ethernet

OPC8022 در مشخصات سری دارای چند رابط Ethernet است و تعداد پورت‌ها بسته به کانفیگ می‌تواند متفاوت باشد. بروشور ADS-TEC برای OPC8022 تا 3 پورت 1GbE RJ45 را فهرست می‌کند.

اگر ارتباط PLC، HMI یا شبکه صنعتی قطع شده باشد، ابتدا باید بررسی شوند:

• کابل شبکه

• سوکت RJ45

• LED Link

• پورت

• Driver

• IP Address

• Subnet

• تنظیمات نرم‌افزار

اگر Link فیزیکی وجود ندارد، احتمال مشکل سخت‌افزاری پورت یا کابل بیشتر می‌شود.

اگر Link وجود دارد اما ارتباط برقرار نیست، تنظیمات شبکه نیز باید بررسی شوند.

تعمیر RS232

OPC8000 دارای COM1 / RS232 برای ارتباط سریال است.

این پورت ممکن است برای اتصال تجهیزات صنعتی، سیستم‌های کنترلی یا تجهیزات جانبی مورد استفاده قرار گرفته باشد.

در صورت قطع ارتباط RS232 باید:

کابل

پین‌ها

سوکت

ولتاژهای Interface

IC ارتباطی

Driver

و

تنظیمات COM Port

بررسی شوند.

تنظیماتی مانند:

Baud Rate

Parity

Data Bits

و

Stop Bits

نیز باید با تجهیز مقابل تطبیق داده شوند.

تعمیر پورت‌های USB

این خانواده چند پورت USB دارد و پیکربندی دقیق آن بر اساس نسخه دستگاه می‌تواند متفاوت باشد. بروشور رسمی برای OPC8000 پورت‌های USB در قسمت جلو و پشت دستگاه را فهرست می‌کند.

خرابی USB می‌تواند از:

• خود Port

• تغذیه 5V

• IC USB

• کانکتور

• مادربرد

• Driver

باشد.

اگر فقط یک USB کار نمی‌کند، احتمال خرابی همان Port یا مسیر PCB بیشتر است.

اگر تمام USBها از کار افتاده‌اند، باید Power و Controller USB بررسی شوند.

تعمیر برد ADS-TEC OPC8022

از دید تعمیر الکترونیکی، برد این دستگاه باید به چند بلوک تقسیم شود:

Power Input

Power Management

CPU

RAM

Storage Interface

Display Interface

Touch Interface

Ethernet

USB

RS232

BIOS/CMOS

Fan Control

هر بلوک باید جداگانه بررسی شود.

این روش بسیار بهتر از تعویض تصادفی قطعات است.

جدول علائم خرابی رایج DVG-OPC8022

جدول خطا و عیب‌یابی

از آنجا که OPC8022 یک Panel PC است، کد خطاهای واحدی مشابه PLC یا درایو ندارد و بخش بزرگی از Faultها به BIOS، Windows، Driver و سخت‌افزار PC مربوط می‌شود. بنابراین جدول زیر برای عیب‌یابی واقعی کاربردی‌تر است:

تعمیر خرابی Touch در OPC8022

چون Touch این مدل از نوع PCAP Multi-Touch است، خرابی Touch باید از چند زاویه بررسی شود.

اگر هیچ نقطه‌ای از صفحه پاسخ نمی‌دهد:

ابتدا کابل Touch را بررسی کن.

بعد Controller و Driver بررسی می‌شوند.

اگر Touch کار می‌کند اما نقطه تماس با مکان لمس هماهنگ نیست، Calibration بررسی می‌شود.

اگر فقط بخشی از صفحه مشکل دارد، احتمال خرابی فیزیکی پنل Touch بیشتر می‌شود.

تعمیر مشکل تصویر بدون تعویض LCD

گاهی مشتری دستگاه را با عنوان «LCD خراب» ارسال می‌کند، اما خرابی واقعی از LCD نیست.

برای مثال:

اگر Backlight خاموش باشد، تصویر ممکن است تقریباً دیده نشود.

اگر کابل تصویر مشکل داشته باشد، تصویر ممکن است قطع و وصل شود.

اگر RAM یا سیستم گرافیکی مشکل داشته باشد، دستگاه ممکن است اصلاً تصویر Boot تولید نکند.

اگر تغذیه نمایشگر مشکل داشته باشد، LCD نیز طبیعی کار نمی‌کند.

بنابراین در تعمیر حرفه‌ای ابتدا باید علت مشخص شود و سپس قطعه معیوب تعویض شود.

تعمیر مشکل روشن نشدن کامل دستگاه

اگر هیچ LED یا نشانه‌ای وجود ندارد:

24VDC

→ Connector

→ Protection

→ Power Supply

→ Mainboard

بررسی می‌شود.

در صورتی که ورودی 24V درست باشد ولی ریل‌های داخلی ایجاد نشوند، مدار Power Management باید بررسی شود.

تعمیر روشن شدن بدون Boot

اگر دستگاه روشن می‌شود ولی سیستم بالا نمی‌آید، ابتدا RAM و Storage بررسی می‌شوند.

اگر BIOS قابل دسترسی باشد، باید تشخیص داد آیا حافظه ذخیره‌سازی توسط سیستم شناسایی می‌شود یا خیر.

اگر Storage شناسایی نشود، وضعیت mSATA/SSD و اتصال آن باید بررسی شود.

اگر Storage سالم است، فایل‌های سیستم‌عامل و Boot Loader بررسی می‌شوند.

تعمیر مشکل هنگ کردن سیستم

هنگ در Panel PC صنعتی می‌تواند علل مختلف داشته باشد.

مهم‌ترین موارد:

RAM

Storage

دما

Power Supply

Windows

Application

هستند.

اگر هنگ فقط پس از چند ساعت کار رخ می‌دهد، دما و خنک‌کاری اهمیت بیشتری پیدا می‌کنند.

اگر هنگ از همان زمان Boot وجود دارد، RAM، Storage یا سیستم‌عامل باید بیشتر بررسی شوند.

تعمیر مشکلات نرم‌افزار HMI

در بسیاری از سیستم‌های صنعتی، OPC8022 فقط سیستم‌عامل را اجرا نمی‌کند؛ بلکه نرم‌افزار اختصاصی ماشین نیز روی آن نصب است.

بنابراین ممکن است:

Windows سالم باشد ولی Application اجرا نشود.

یا

Touch سالم باشد ولی نرم‌افزار فرمان‌های لمس را دریافت نکند.

یا

ارتباط Ethernet برقرار باشد ولی PLC در نرم‌افزار HMI شناخته نشود.

در این شرایط باید بین:

Hardware

Windows

Driver

HMI Software

PLC Communication

تفکیک انجام شود.

Configuration Center در ADS-TEC

در مستندات OPC8000، Configuration Center برای نمایش و تنظیم بخشی از ویژگی‌های دستگاه معرفی شده است.

این ابزار می‌تواند اطلاعاتی مانند:

Device Type

Firmware Version

Serial Number

و برنامه‌ها و تنظیمات ADS-TEC را نشان دهد.

وجود این اطلاعات برای تعمیر بسیار ارزشمند است، زیرا قبل از تعمیر می‌توان اطلاعات پایه دستگاه را ثبت کرد.

دسترسی سرویس و تعمیر قطعات داخلی

یکی از ویژگی‌های مهم طراحی OPC8000 وجود Service Access از پشت دستگاه است.

طبق راهنمای ADS-TEC، در OPC8013/OPC8015/OPC8022 با باز کردن چهار پیچ درپوش Service Slot، دسترسی به قسمت‌هایی مانند:

Fan

Lithium Battery

mSATA

فراهم می‌شود. دفترچه همچنین روش دسترسی و تعویض HDD، فن و RAM را توضیح داده است.

این ساختار برای تعمیر و نگهداری صنعتی مزیت مهمی دارد، زیرا لازم نیست برای هر سرویس کوچک کل دستگاه باز شود.

تعمیر Fan

اگر مدل دارای فن باشد، فن باید از نظر:

• صدا

• لرزش

• توقف

• سرعت

• ولتاژ تغذیه

بررسی شود.

ADS-TEC در راهنمای رسمی OPC8000 تعویض فن را از طریق Service Slot توضیح داده و برای بازکردن آن استفاده از پیچ‌گوشتی TX10 را ذکر کرده است.

تعمیر یا تعویض RAM

راهنمای رسمی سری OPC8000 نیز مراحل جداگانه‌ای برای تعویض RAM دارد.

در هنگام تعمیر RAM باید ابتدا دستگاه کاملاً بدون برق باشد و اقدامات ضدالکتریسیته ساکن رعایت شود.

اگر مشکل Boot وجود دارد، تست با ماژول سالم سازگار می‌تواند برای تشخیص مفید باشد.

تعمیر یا تعویض mSATA

در برخی نسخه‌های OPC8022، ذخیره‌سازی بر پایه mSATA است.

در زمان تعویض باید:

نوع حافظه

ظرفیت

سازگاری

سیستم‌عامل


و

نرم‌افزار HMI

در نظر گرفته شوند.

تعویض حافظه بدون تهیه Backup ممکن است باعث از دست رفتن محیط نرم‌افزاری ماشین شود.

باتری و تنظیمات BIOS

در دستگاه‌های صنعتی، BIOS و CMOS برای نگهداری برخی تنظیمات سخت‌افزاری اهمیت دارند.

اگر باتری ضعیف باشد ممکن است ساعت یا تنظیمات خاص پس از قطع برق حفظ نشوند.

در راهنمای OPC8000 باتری Lithium 1/2AA 3V معرفی شده است و ADS-TEC تأکید می‌کند که باتری باید با همان نوع یا نوع توصیه‌شده جایگزین شود.

شرایط محیطی OPC8022

در بروشور فنی، برای OPC8022 محدوده‌های مختلف دمای عملیاتی بسته به پیکربندی ذکر شده و بعضی نسخه‌ها با محدوده توسعه‌یافته دمایی ارائه شده‌اند. در خانواده OPC8000، بازه‌هایی مانند 0 تا +55°C و در کانفیگ‌های دارای mSATA با محدوده توسعه‌یافته، -20 تا +60°C ذکر شده است.

همچنین رطوبت کاری در مستندات سری در محدوده 10 تا 85 درصد بدون میعان ذکر شده است.

بنابراین دمای تابلو، تهویه و جلوگیری از تشکیل شبنم در محیط‌های صنعتی اهمیت دارد.

تعمیر ارتباط HMI با PLC

اگر OPC8022 به PLC متصل باشد و اطلاعات روی صفحه به‌روزرسانی نشوند، مسیر عیب‌یابی باید مرحله‌ای باشد.

اول بررسی:

Ethernet Link

بعد:

IP Address

سپس:

PLC Reachability

بعد:

Driver/Protocol

و در نهایت:

HMI Application

.

این کار کمک می‌کند خرابی PC با خرابی PLC اشتباه گرفته نشود.

تعمیر ارتباط سریال با PLC یا تجهیزات صنعتی

اگر دستگاه از RS232 استفاده کند، قطع ارتباط ممکن است از:

کابل

پورت

تنظیمات COM

سطح سیگنال

Interface IC

یا

نرم‌افزار

باشد.

در این حالت باید ابتدا مشخص شود پورت در Windows شناسایی می‌شود یا نه.

اگر Port در Device Manager دیده نشود، احتمال مشکل سخت‌افزاری یا Driver مطرح می‌شود.

مراحل تعمیر HMI ADS-TEC DVG-OPC8022 در برزین الکترونیک

مرحله اول — شناسایی دستگاه

کد کامل:

DVG-OPC8022

و در صورت وجود پسوند، کل کد سفارش ثبت می‌شود.

Serial Number و وضعیت ظاهری نیز ثبت می‌شوند.

مرحله دوم — ثبت ایراد

مشخص می‌شود مشکل:

• Power

• Display

• Touch

• Boot

• Windows

• Network

• Serial

• USB

• یا Application

است.

مرحله سوم — تست 24VDC

ولتاژ ورودی بررسی می‌شود.

مرحله چهارم — بررسی ظاهری

بدنه، کابل‌ها، کانکتورها، LCD و Touch بررسی می‌شوند.

مرحله پنجم — تست Power Supply

ریل‌های تغذیه داخلی بررسی می‌شوند.

مرحله ششم — تست RAM

RAM و Slot بررسی می‌شوند.

مرحله هفتم — تست Storage

mSATA/SSD و وضعیت Boot بررسی می‌شود.

مرحله هشتم — تست Display

LCD، Backlight، کابل و برد نمایشگر بررسی می‌شوند.

مرحله نهم — تست Touch

Touch Controller و Driver بررسی و در صورت نیاز Calibration انجام می‌شود.

مرحله دهم — تست Ethernet

تمام پورت‌های فعال و ارتباط شبکه بررسی می‌شوند.

مرحله یازدهم — تست RS232 و USB

پورت‌های جانبی بررسی می‌شوند.

مرحله دوازدهم — بررسی BIOS و Battery

تنظیمات سخت‌افزاری و باتری CMOS بررسی می‌شوند.

مرحله سیزدهم — بررسی سیستم‌عامل

Windows و Driverها بررسی می‌شوند.

مرحله چهاردهم — بررسی نرم‌افزار HMI

Application اختصاصی ماشین تست می‌شود.

مرحله پانزدهم — تعمیر برد

در صورت وجود خرابی سخت‌افزاری، قسمت معیوب تعمیر می‌شود.

مرحله شانزدهم — تست نهایی

کل سیستم در شرایط عملیاتی بررسی می‌شود.

جدول تست نهایی DVG-OPC8022

اشتباهات رایج در تعمیر ADS-TEC OPC8022

تعویض LCD بدون تست Backlight

صفحه تاریک همیشه به معنی خرابی LCD نیست.

تعویض Touch بدون بررسی Driver

ممکن است Touch از نظر سخت‌افزاری سالم باشد و مشکل از Calibration یا Driver باشد.

فرمت کردن mSATA بدون Backup

این کار ممکن است نرم‌افزار HMI و تنظیمات ماشین را از بین ببرد.

تست نکردن 24VDC

تغذیه نامناسب می‌تواند باعث خرابی‌های ظاهراً نامرتبط شود.

تعویض RAM بدون تست Slot

ممکن است مشکل از Slot یا مادربرد باشد.

تعویض مادربرد بدون بررسی Storage

اگر مشکل از mSATA باشد، تعویض Motherboard راه‌حل نیست.

نادیده گرفتن دمای کاری

دما و خنک‌کاری برای PC صنعتی اهمیت زیادی دارند.

اشتباه گرفتن مشکل شبکه با خرابی HMI

ممکن است Ethernet سالم باشد ولی IP یا نرم‌افزار ارتباطی اشتباه تنظیم شده باشد.

نگهداری پیشگیرانه DVG-OPC8022

برای افزایش طول عمر دستگاه بهتر است:

بدنه و مسیرهای تهویه تمیز نگه داشته شوند.

دمای تابلو کنترل شود.

کابل برق و کانکتورهای شبکه بررسی شوند.

Touch و پنل جلو با روش مناسب تمیز شوند.

فن در مدل‌های مجهز به فن بررسی شود.

وضعیت باتری CMOS در سرویس‌های دوره‌ای در نظر گرفته شود.

از Backup سیستم‌عامل و نرم‌افزار HMI نگهداری شود.

اطلاعات Serial Number، Firmware و کانفیگ سخت‌افزاری ثبت شود.

ADS-TEC نیز برای نگهداری OPC8000 دسترسی سرویس برای Fan، RAM، mSATA، HDD و Battery را در مستندات تعمیراتی خود توضیح داده است.

اهمیت Backup در HMI و Panel PC صنعتی

در Panel PCهایی که در خط تولید استفاده می‌شوند، اطلاعات نرم‌افزاری ممکن است به اندازه سخت‌افزار اهمیت داشته باشند.

ممکن است دستگاه بعد از تعمیر سخت‌افزاری کاملاً سالم باشد، ولی اگر:

Image سیستم‌عامل

Driverها

نرم‌افزار HMI

تنظیمات شبکه

فایل‌های پروژه

در دسترس نباشند، راه‌اندازی ماشین دشوار شود.

بنابراین در سرویس پیشگیرانه بهتر است از محیط نرم‌افزاری دستگاه Backup تهیه شود.

تشخیص خرابی سخت‌افزاری یا نرم‌افزاری

یک اصل مهم در تعمیر DVG-OPC8022 این است که پیش از بازکردن دستگاه مشخص کنیم خرابی واقعاً سخت‌افزاری است یا نرم‌افزاری.

مثلاً:

Touch کار نمی‌کند

ممکن است خرابی Touch Panel باشد.

اما ممکن است Driver نصب نشده باشد.

یا Calibration به‌هم خورده باشد.

همچنین:

Ethernet کار نمی‌کند

ممکن است پورت خراب باشد.

ولی ممکن است کابل یا IP مشکل داشته باشد.

و:

Windows بالا نمی‌آید

ممکن است SSD خراب باشد.

اما ممکن است فقط Boot Configuration آسیب دیده باشد.

این تفکیک، بخش مهمی از تعمیر تخصصی Panel PC صنعتی است.

مقایسه بخش‌های مهم دستگاه

کاربردهای ADS-TEC OPC8022

سری OPC8000 برای:

کنترل و مانیتورینگ ماشین‌آلات

نمایش فرآیندهای صنعتی

کنترل در تابلو

کاربردهای تولید

صنایع بسته‌بندی

و کاربردهای مشابه طراحی شده است. ADS-TEC در بروشور رسمی خود این سری را برای محیط‌های صنعتی و کاربردهای کنترل و مانیتورینگ معرفی کرده است.

به همین دلیل خرابی این دستگاه می‌تواند بیش از یک خرابی ساده نمایشگر باشد و باعث اختلال در کل سیستم HMI ماشین شود.

وضعیت فعلی خانواده OPC8000

ADS-TEC IIT در Download Center فعلی خود، OPC8000 را در بخش Discontinued Products قرار داده و مستندات این خانواده همچنان در آرشیو رسمی قابل دسترسی است.

بنابراین در تعمیر یک OPC8022 قدیمی، علاوه بر تعمیر الکترونیکی، موضوع تأمین قطعات سازگار، تهیه Backup نرم‌افزار و حفظ اطلاعات دستگاه اهمیت ویژه‌ای دارد.

خدمات قابل ارائه برای تعمیر DVG-OPC8022

تعمیر تخصصی این دستگاه می‌تواند شامل موارد زیر باشد:

تعمیر برد اصلی

تعمیر Power Supply

تعمیر LCD

تعمیر Backlight

تعمیر Touch

رفع مشکل Touch Calibration

تعمیر RAM

تعمیر یا تعویض mSATA/SSD

تعمیر Ethernet

تعمیر RS232

تعمیر USB

تعمیر Fan

تعویض Battery

رفع مشکل Boot

بررسی Windows

بررسی Driver

بررسی نرم‌افزار HMI

تست ارتباط با PLC

و در نهایت تست کامل عملکرد دستگاه.

سوالات متداول تعمیر HMI ADS-TEC DVG-OPC8022

ADS-TEC DVG-OPC8022 چیست؟

این دستگاه یک Industrial Panel PC از خانواده OPC8000 است که برای نمایش، مانیتورینگ و کنترل سیستم‌های صنعتی استفاده می‌شود.

آیا OPC8022 یک HMI معمولی است؟

از نظر کاربرد می‌توان آن را HMI صنعتی نامید، اما از نظر ساختار فنی یک Panel PC است و رایانه داخلی، سیستم‌عامل و اجزایی مانند RAM و Storage دارد.

نمایشگر OPC8022 چند اینچ است؟

مدل OPC8022 دارای نمایشگر 21.5 اینچی TFT با رزولوشن 1920×1080 است.

آیا OPC8022 صفحه لمسی دارد؟

بله. این سری دارای PCAP Multi-Touch است.

تغذیه OPC8022 چند ولت است؟

مشخصات سری OPC8000 برای آن 24VDC ±20%، یعنی حدود 19 تا 29VDC را نشان می‌دهد.

آیا خرابی Touch همیشه به معنی خرابی پنل Touch است؟

خیر. کابل، Controller، Driver و Calibration نیز باید بررسی شوند.

اگر تصویر سیاه باشد، LCD خراب است؟

نه الزاماً. Backlight، Power، RAM، Mainboard، کابل تصویر و بخش گرافیکی نیز باید بررسی شوند.

آیا DVG-OPC8022 دارای Ethernet است؟

بله. بروشور OPC8000 برای OPC8022 تا 3 پورت Ethernet یک گیگابیتی را فهرست می‌کند؛ تعداد دقیق پورت‌ها به کانفیگ دستگاه بستگی دارد.

آیا RS232 دارد؟

بله. در مشخصات OPC8000، یک رابط COM1 / RS232 برای این خانواده ذکر شده است.

آیا USB دارد؟

بله. این خانواده دارای پورت‌های USB جلو و پشت است و تعداد و نوع آن‌ها به کانفیگ دستگاه وابسته است.

آیا RAM قابل تعویض است؟

راهنمای رسمی OPC8000 برای OPC8013/OPC8015/OPC8022 بخش مستقلی برای تعویض RAM دارد.

آیا حافظه mSATA قابل تعویض است؟

بله. دسترسی به mSATA و تعویض اجزای مرتبط در مستندات سری OPC8000 توضیح داده شده است.

آیا باتری CMOS قابل تعویض است؟

بله. ADS-TEC برای این خانواده باتری Lithium 1/2AA 3V را مستند کرده و روش تعویض آن را در دفترچه آورده است.

آیا OPC8022 فن دارد؟

بسته به کانفیگ. برخی نسخه‌ها دارای فن هستند و برخی اجزای خنک‌کاری بسته به پیکربندی متفاوت‌اند. دفترچه OPC8000 روش تعویض فن را برای مدل‌های مربوط توضیح می‌دهد.

علت Reset شدن مداوم دستگاه چیست؟

Power Supply، RAM، Storage، دمای بالا، Fan و سیستم‌عامل باید بررسی شوند.

چرا HMI روشن می‌شود ولی نرم‌افزار اجرا نمی‌شود؟

ممکن است مشکل از Windows، Storage، Driver یا خود Application HMI باشد و الزاماً خرابی سخت‌افزاری نیست.

آیا DVG-OPC8022 قابل تعمیر است؟

بسته به نوع خرابی، بخش‌هایی مانند Power Supply، برد، Display، Touch، RAM، Storage، Fan و رابط‌های ارتباطی قابل عیب‌یابی و در موارد مناسب تعمیر یا تعویض هستند.

آیا مدل کامل بعد از DVG-OPC8022 مهم است؟

بله. چون کانفیگ‌هایی مانند پردازنده، RAM، Storage و بعضی رابط‌ها می‌توانند متفاوت باشند. یک نمونه DVG-OPC8022 404-BZ با Core i5-4400E، RAM 8GB و mSATA 128GB ثبت شده است، اما این مشخصات نباید به تمام OPC8022ها تعمیم داده شود.

جمع‌بندی

ADS-TEC DVG-OPC8022 یک Industrial Panel PC از خانواده OPC8000 است که در کاربردهای HMI، نمایش، مانیتورینگ و کنترل سیستم‌های صنعتی استفاده می‌شود. این دستگاه دارای نمایشگر 21.5 اینچی TFT با رزولوشن 1920×1080، Touch خازنی PCAP Multi-Touch، بدنه آلومینیومی دایکاست، تغذیه 24VDC و مجموعه‌ای از رابط‌های صنعتی مانند Ethernet، RS232 و USB است.

از طرف دیگر، چون OPC8022 با کانفیگ‌های مختلف تولید شده است، مواردی مانند CPU، RAM، Storage و تعداد دقیق بعضی رابط‌ها باید از روی کد کامل دستگاه تعیین شوند.

در تعمیر تخصصی DVG-OPC8022 باید همزمان دو قسمت اصلی بررسی شوند:

قسمت HMI:
LCD، Backlight، Touch، Touch Controller و Calibration

و

قسمت Industrial PC:
Power Supply، Motherboard، CPU، RAM، mSATA/SSD، BIOS، Battery، Fan، Windows، Driver و رابط‌های Ethernet/RS232/USB.

همچنین در دستگاهی که در خط تولید کار می‌کند، Backup سیستم‌عامل و نرم‌افزار HMI اهمیت زیادی دارد تا تعمیر سخت‌افزاری باعث از دست رفتن محیط نرم‌افزاری ماشین نشود.

ADS-TEC در حال حاضر OPC8000 را در بخش محصولات متوقف‌شده قرار داده، اما مستندات فنی و راهنمای سرویس این خانواده همچنان در آرشیو رسمی خود شرکت موجود است.

در برزین الکترونیک تعمیر HMI ADS-TEC DVG-OPC8022 می‌تواند شامل عیب‌یابی و تعمیر برد، منبع تغذیه، نمایشگر، Backlight، Touch، RAM، Storage، Fan، Battery، پورت‌های ارتباطی، مشکلات Boot و سیستم‌عامل و انجام تست نهایی عملکرد دستگاه باشد.
