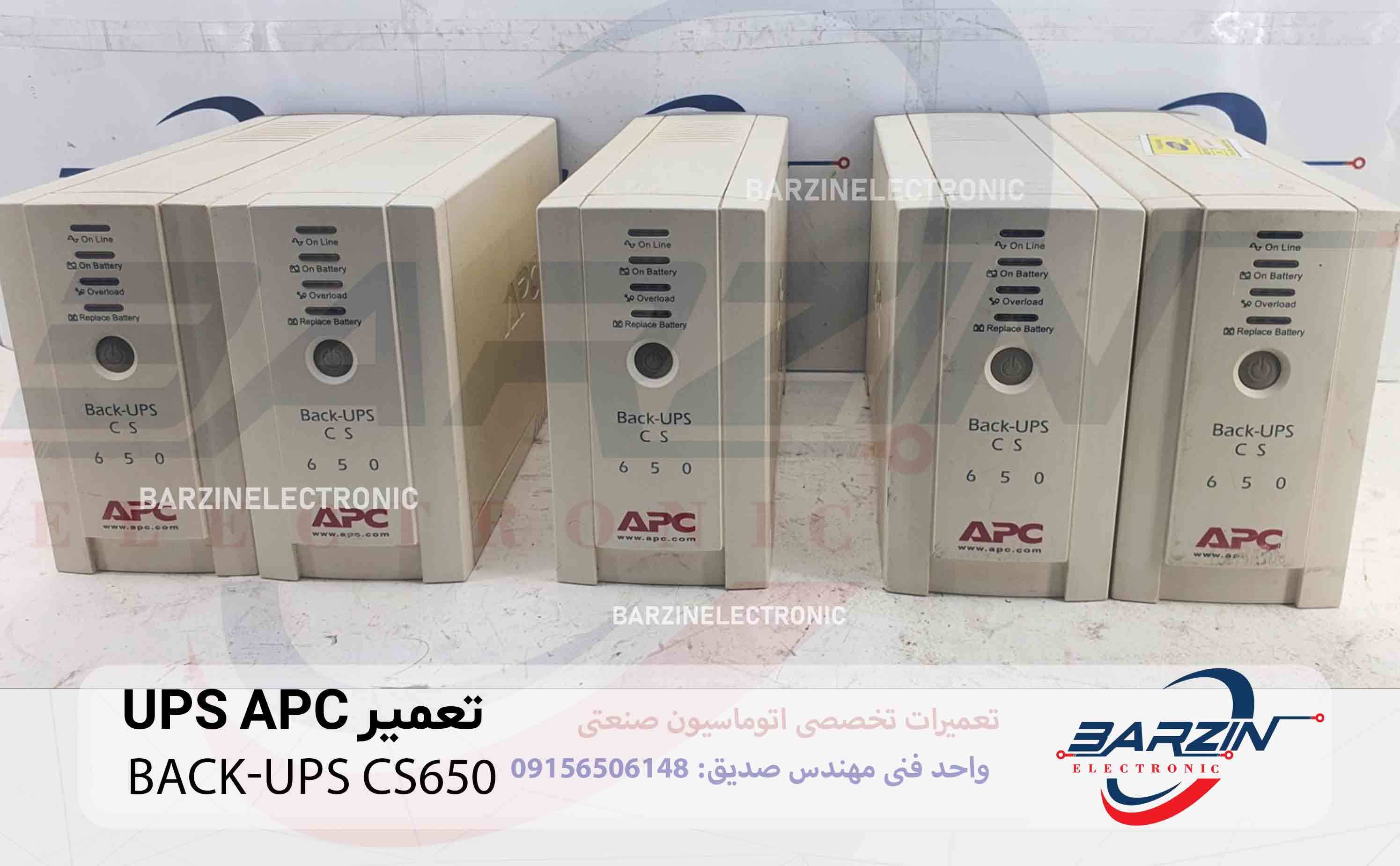

تعمیر UPS APC Back-UPS CS 650 | تعمیر تخصصی منبع تغذیه بدون وقفه APC CS650

تعمیر UPS APC Back-UPS CS 650 به‌صورت تخصصی در مجموعه برزین الکترونیک انجام شد. این دستگاه به دلیل روشن نشدن، شارژ نشدن باتری، خاموش شدن هنگام قطع برق، آلارم مداوم، عدم خروجی AC و خرابی مدار اینورتر داخلی برای تعمیر ارسال شد. پس از عیب‌یابی اولیه مشخص گردید که برد تغذیه، مدار شارژ باتری، مدار اینورتر، رله‌های سوئیچینگ، مدار کنترل و بخش حفاظت دچار آسیب شده‌اند و نیاز به تعمیر تخصصی دارند.

APC Back-UPS CS 650 یکی از UPSهای پرکاربرد برای محافظت از کامپیوتر، تجهیزات شبکه، DVR، مودم، سرورهای کوچک و تجهیزات اداری است. این مدل با توان 650VA / 400W، خروجی باتری، حفاظت در برابر نوسانات برق و قابلیت خاموش شدن ایمن سیستم، یکی از محصولات شناخته‌شده شرکت APC محسوب می‌شود.

معرفی UPS APC Back-UPS CS 650

UPS یا منبع تغذیه بدون وقفه وظیفه دارد هنگام قطع برق یا نوسانات شدید، انرژی مورد نیاز تجهیزات را از طریق باتری تأمین کند تا از خاموش شدن ناگهانی و آسیب به دستگاه‌ها جلوگیری شود.

مشخصات کلی دستگاه:

• برند: APC
• مدل: Back-UPS CS 650
• توان نامی: 650VA
• توان خروجی: 400W
• نوع خروجی: Line Interactive
• ولتاژ ورودی: 230VAC
• خروجی: 230VAC
• باتری داخلی سیلد اسید
• محافظت در برابر افزایش و کاهش ولتاژ
• مناسب برای تجهیزات کامپیوتری و شبکه

کاربردهای UPS APC CS650

این دستگاه در بسیاری از مراکز مورد استفاده قرار می‌گیرد، از جمله:

• کامپیوترهای اداری
• سرورها
• تجهیزات شبکه
• مودم و روتر
• دستگاه DVR و NVR
• سیستم‌های نظارتی
• تجهیزات پزشکی سبک
• دستگاه‌های POS
• سیستم‌های مخابراتی
• تجهیزات آزمایشگاهی

علائم خرابی UPS APC Back-UPS CS650

در این پروژه علائم زیر مشاهده شد:

• روشن نشدن UPS
• شارژ نشدن باتری
• خاموش شدن هنگام قطع برق
• آلارم ممتد
• بوق زدن مداوم
• چشمک زدن LEDها
• عدم خروجی برق
• کاهش زمان Backup
• داغ شدن دستگاه
• سوختن فیوز داخلی
• بوی سوختگی از داخل دستگاه

بررسی اولیه دستگاه

پس از ورود دستگاه به واحد تعمیرات، مراحل زیر انجام شد:

• تست برق ورودی
• بررسی فیوزها
• تست باتری
• اندازه‌گیری ولتاژ شارژ
• بررسی برد تغذیه
• تست مدار اینورتر
• بررسی MOSFETها
• تست رله‌های سوئیچینگ
• بررسی خازن‌های الکترولیتی
• تست مدار کنترل

در بررسی اولیه مشخص شد خرابی مدار شارژ باتری و MOSFETهای اینورتر عامل اصلی از کار افتادن دستگاه بوده است.

عیب‌یابی تخصصی UPS APC

بررسی مدار ورودی

ابتدا مدار ورودی بررسی شد:

• تست فیوز
• بررسی MOVهای حفاظتی
• کنترل رله بای‌پس
• تست پل دیود
• اندازه‌گیری ولتاژ AC

بررسی مدار شارژ باتری

در این مرحله:

• تست مدار شارژ
• اندازه‌گیری جریان شارژ
• بررسی رگولاتورها
• تست ترانزیستورهای قدرت
• بررسی مقاومت‌های حفاظتی

بررسی باتری

برای اطمینان از سلامت باتری اقدامات زیر انجام شد:

• تست ظرفیت باتری
• اندازه‌گیری ولتاژ بدون بار
• تست ولتاژ زیر بار
• بررسی مقاومت داخلی
• کنترل زمان Backup

بررسی مدار اینورتر

در این بخش:

• تست MOSFETهای قدرت
• بررسی ترانس اینورتر
• تست مدار PWM
• بررسی خروجی AC
• کنترل شکل موج خروجی

تعمیر برد تغذیه

در این پروژه اقدامات زیر انجام شد:

• تعویض خازن‌های فرسوده
• تعمیر مسیرهای آسیب‌دیده PCB
• تعویض قطعات نیمه‌هادی معیوب
• بررسی مدارهای حفاظتی
• تست عملکرد برد

پس از تعمیر، تغذیه داخلی UPS کاملاً پایدار شد.

تعمیر مدار شارژ باتری

مدار شارژ نقش بسیار مهمی در عملکرد UPS دارد.

در این بخش:

• تعویض قطعات آسیب‌دیده
• تعمیر مدار کنترل شارژ
• تنظیم ولتاژ شارژ
• تست جریان شارژ
• بررسی عملکرد شارژ خودکار

تعمیر مدار اینورتر

برای بازگرداندن خروجی AC اقدامات زیر انجام شد:

• تعویض MOSFETهای معیوب
• تست ترانس اینورتر
• تعمیر مدار Driver
• تنظیم فرکانس خروجی
• تست ولتاژ خروجی

تعمیر برد کنترل

برد کنترل وظیفه مدیریت عملکرد UPS را بر عهده دارد.

در این پروژه:

• تست میکروکنترلر
• بررسی مدار مانیتورینگ
• کنترل سنسور دما
• تست LEDها
• بررسی آلارم‌ها
• تست رله‌های خروجی

مشکلات رایج UPS APC CS650

برخی از خرابی‌های متداول این مدل عبارت‌اند از:

• روشن نشدن دستگاه
• شارژ نشدن باتری
• خرابی باتری
• کاهش زمان Backup
• سوختن MOSFET
• خرابی برد شارژ
• خرابی رله خروجی
• آلارم مداوم
• بوق ممتد
• عدم خروجی AC

علت خرابی UPS

پایان عمر باتری

باتری‌های سیلد اسید معمولاً پس از چند سال نیاز به تعویض دارند.

نوسانات شدید برق

افزایش ولتاژ باعث آسیب به مدار تغذیه و شارژر می‌شود.

اضافه بار

اتصال بار بیش از توان نامی باعث فشار به مدار اینورتر خواهد شد.

تهویه نامناسب

افزایش دمای داخلی موجب کاهش عمر قطعات قدرت می‌شود.

استهلاک خازن‌ها

خشک شدن خازن‌های الکترولیتی عملکرد UPS را مختل می‌کند.

سرویس دوره‌ای UPS

برای افزایش عمر دستگاه پیشنهاد می‌شود:

• تست دوره‌ای باتری
• تمیزکاری داخلی
• بررسی عملکرد فن (در مدل‌های دارای فن)
• کنترل ولتاژ شارژ
• تست زمان Backup
• بررسی سلامت خازن‌ها
• کنترل اتصالات داخلی
• تست خروجی دستگاه

تست نهایی پس از تعمیر

پس از پایان تعمیرات، تست‌های زیر انجام شد:

• تست روشن شدن
• تست عملکرد با برق شهر
• تست عملکرد با باتری
• اندازه‌گیری ولتاژ خروجی
• تست زمان Backup
• تست شارژ باتری
• تست عملکرد زیر بار
• بررسی آلارم‌ها
• تست انتقال خودکار به حالت باتری

پس از انجام تمامی تست‌ها، UPS بدون خطا آماده بهره‌برداری شد.

تعمیر تخصصی انواع UPS

در مجموعه برزین الکترونیک خدمات زیر ارائه می‌شود:

• تعمیر UPS APC
• تعمیر UPS صنعتی
• تعمیر برد UPS
• تعمیر مدار شارژ باتری
• تعمیر اینورتر UPS
• تعمیر منبع تغذیه بدون وقفه
• تعمیر برد کنترل UPS
• تعویض باتری UPS
• تعمیر UPS Line Interactive
• تعمیر UPS Online

سوالات متداول

چرا UPS روشن نمی‌شود؟

این مشکل می‌تواند ناشی از خرابی باتری، مدار تغذیه، برد کنترل، فیوز یا مدار اینورتر باشد.

چرا UPS هنگام قطع برق خاموش می‌شود؟

معمولاً خرابی باتری، مدار شارژ یا اینورتر داخلی باعث بروز این مشکل می‌شود.

آیا برد UPS قابل تعمیر است؟

بله، در بسیاری از موارد برد تغذیه، مدار شارژ، مدار اینورتر و برد کنترل قابل تعمیر هستند.

آیا دستگاه پس از تعمیر تست می‌شود؟

بله، تمامی UPSها پس از تعمیر تحت تست کامل با برق شهر، تست باتری، تست بار و بررسی زمان Backup قرار می‌گیرند.

جمع‌بندی

تعمیر UPS APC Back-UPS CS 650 نیازمند تخصص در زمینه الکترونیک قدرت، منابع تغذیه سوئیچینگ، مدارهای شارژ باتری و سیستم‌های UPS است. در این پروژه، برد تغذیه، مدار شارژ، اینورتر داخلی، برد کنترل و بخش‌های حفاظتی به‌صورت کامل عیب‌یابی و تعمیر شدند. پس از انجام تست‌های عملکردی، تست بار و بررسی زمان Backup، دستگاه بدون خطا آماده بهره‌برداری مجدد شد.
