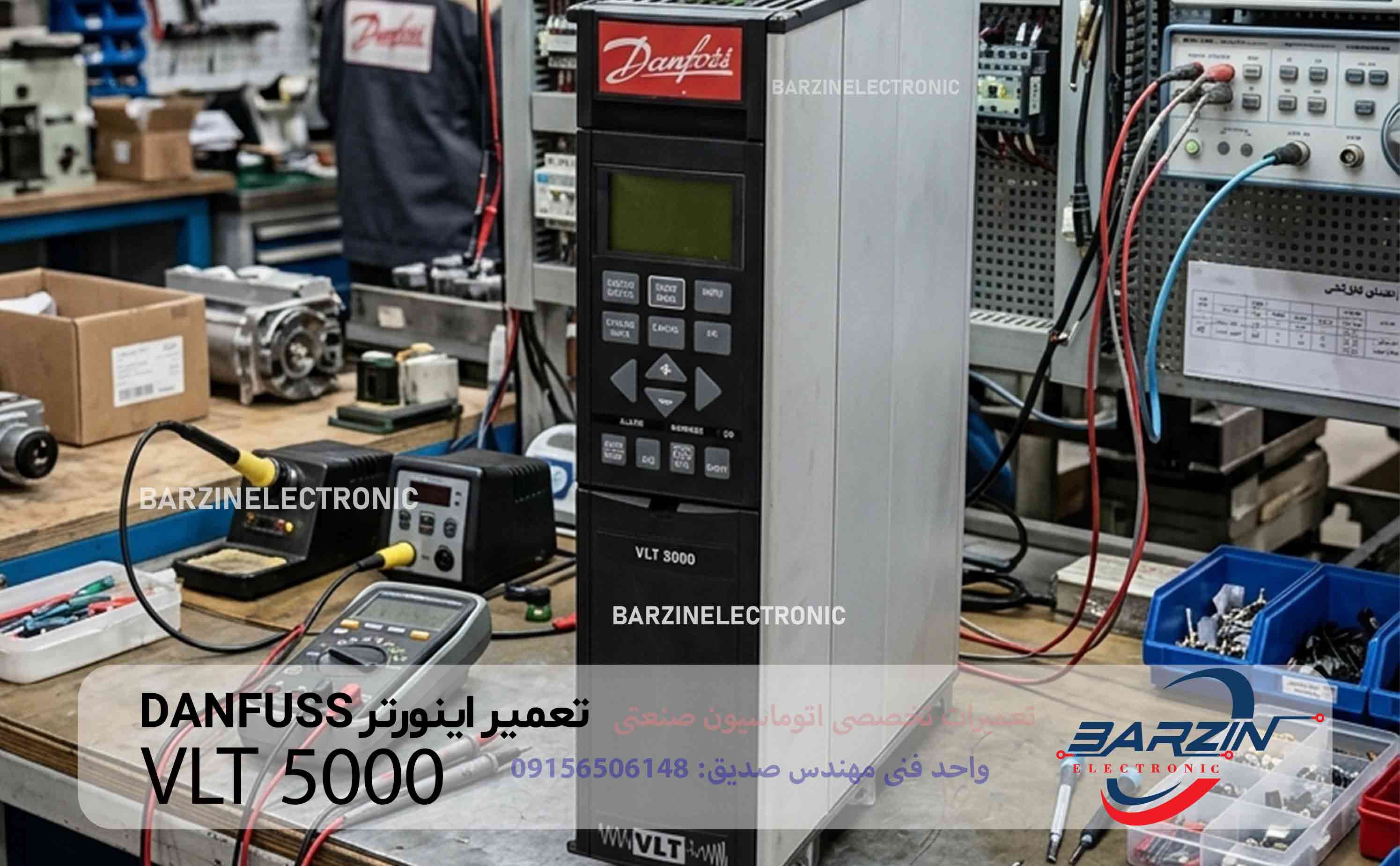

تعمیر اینورتر DANFOSS VLT 5000

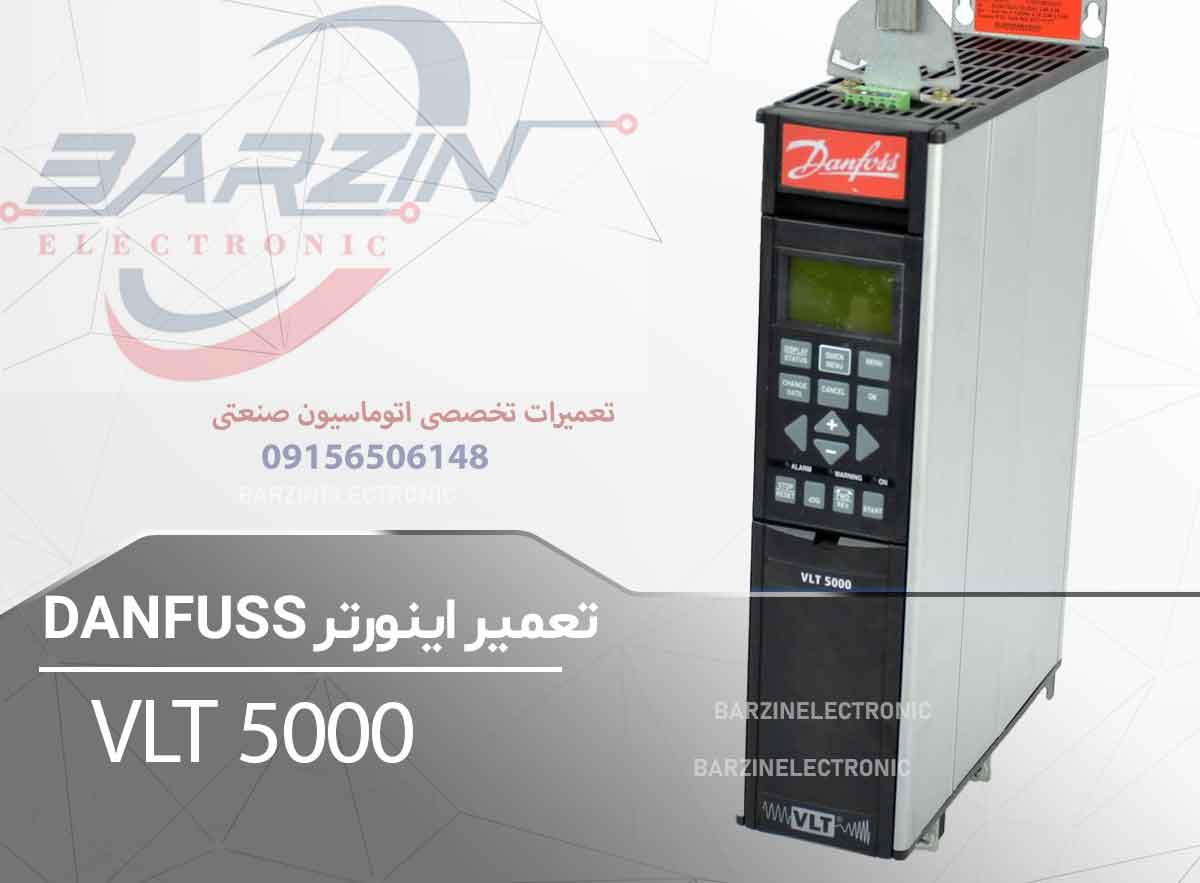

تعمیر اینورتر DANFOSS VLT 5000 | تعمیر تخصصی درایو دانفوس
اینورتر DANFOSS VLT 5000 یکی از خانوادههای قدیمی و شناختهشده درایوهای صنعتی دانفوس است که در ماشینآلات و سیستمهای صنعتی برای کنترل سرعت و عملکرد موتورهای الکتریکی مورد استفاده قرار گرفته است. این خانواده شامل مدلهای متنوعی با توان، جریان و کلاس ولتاژی مختلف است و به همین دلیل تعمیر هر دستگاه VLT 5000 باید بر اساس مشخصات دقیق همان مدل، کد دستگاه، پلاک و شرایط کاری آن انجام شود.
در برزین الکترونیک تعمیر اینورتر DANFOSS VLT 5000 با بررسی مرحلهبهمرحله مدار قدرت، بخش ورودی، یکسوساز، باس DC، IGBT، مدار Gate Driver، منبع تغذیه، برد کنترل، سیستم ترمز، فن و مدارهای حفاظتی انجام میشود. همچنین در صورت وجود خطاهای نرمافزاری، خطاهای ارتباطی یا ایرادات مربوط به موتور، پارامترها و فیدبک، علت ایجاد خطا نیز مورد بررسی قرار میگیرد.
سری VLT 5000 در حال حاضر در وضعیت Inactive چرخه عمر محصول دانفوس قرار دارد و در سایت رسمی دانفوس بهعنوان خانوادهای خارج از تولید معرفی شده است. بنابراین نگهداری و تعمیر واحدهای موجود در خطوط صنعتی، مخصوصاً در تجهیزاتی که هنوز با این درایوها کار میکنند، اهمیت عملی بالایی دارد.
تعمیر تخصصی اینورتر DANFOSS VLT 5000
خرابی اینورتر VLT 5000 میتواند باعث توقف موتور و در نتیجه توقف بخشی از یک ماشین یا خط تولید شود. تشخیص صحیح خرابی اهمیت زیادی دارد، زیرا یک خطا ممکن است از چند بخش مختلف ناشی شود.
برای مثال، مشاهده خطای Over Current لزوماً به معنی سوختن IGBT نیست. طبق دفترچه رسمی دانفوس، در خطای Over Current باید وضعیت موتور و امکان چرخش شفت نیز بررسی شود و تطابق اندازه موتور با درایو مورد توجه قرار گیرد.
به همین دلیل، در تعمیر تخصصی VLT 5000 لازم است ابتدا نوع خطا و زمان بروز آن مشخص شود؛ سپس بخش قدرت، موتور، کابل، ترمز، تغذیه، برد کنترل و در صورت وجود سیستم ارتباطی یا فیدبک بررسی شوند.
DANFOSS VLT 5000 چیست؟
VLT 5000 یک خانواده از درایوهای فرکانس متغیر دانفوس است که برای کنترل موتورهای صنعتی طراحی شده است. این سری از مدلهای مختلف تشکیل شده و در چند کلاس ولتاژی ارائه شده است.
دفترچه رسمی دانفوس خانواده VLT 5000 را برای کلاسهای مختلف از جمله 3×200–240V، 3×380–500V، 3×525–600V و 3×525–690V پوشش میدهد. در این خانواده مدلهایی از VLT 5001 و بالاتر وجود دارند و بسته به مدل، توان، جریان، نوع بدنه و امکانات دستگاه متفاوت است.
بنابراین عبارت VLT 5000 به تنهایی مشخصکننده یک توان یا یک جریان خاص نیست و برای تعمیر یا سفارش قطعه باید کد کامل دستگاه از روی پلاک بررسی شود.
جدول مشخصات فنی DANFOSS VLT 5000
| مشخصه | اطلاعات |
|---|---|
| برند | DANFOSS |
| خانواده | VLT 5000 |
| نوع تجهیز | AC Drive / Frequency Converter |
| کاربرد | کنترل موتورهای الکتریکی |
| کلاسهای ولتاژی موجود در خانواده | 200–240V، 380–500V، 525–600V، 525–690V |
| ساختار خروجی | سهفاز |
| کنترل موتور | بسته به مدل و تنظیمات |
| ورودیهای کنترل | دیجیتال و آنالوگ |
| ورودی پالس/انکودر | در کنترلکارت و پیکربندیهای مربوط |
| ارتباط سریال | RS-485 |
| کارتهای ارتباطی | بسته به تجهیز و Option |
| مدار ترمز | بسته به مدل و پیکربندی |
| سیستم خنککاری | وابسته به ساختار و سایز درایو |
| بدنه | مدلهای مختلف با IP متفاوت |
| وضعیت فعلی محصول | Inactive / خارج از تولید |
| جانشین رسمی معرفیشده توسط Danfoss | VLT AutomationDrive FC 302 در صفحه Legacy مربوط به VLT 5000 |
ورودیها و امکانات کنترل VLT 5000 بسته به مدل متفاوت است. در دفترچه رسمی، ورودیهای آنالوگ، ورودیهای پالس/انکودر و ارتباط RS-485 نیز برای کنترلکارت توضیح داده شدهاند.
اهمیت پلاک دستگاه در تعمیر VLT 5000
قبل از تعمیر باید پلاک دستگاه بهدقت خوانده شود.
مواردی مانند شماره مدل، کلاس ولتاژ، جریان نامی، توان موتور، نوع Enclosure و Optionهای نصبشده میتوانند در تشخیص قطعات و روش عیبیابی مؤثر باشند.
برای مثال، دفترچه دانفوس مدلهای مختلفی مانند VLT 5001 تا مدلهای بزرگتر را در کلاسهای متفاوت ولتاژی پوشش میدهد. بنابراین استفاده از یک مشخصه عمومی برای تمام مدلهای VLT 5000 میتواند موجب انتخاب نادرست قطعه یا تنظیمات شود.
ساختار داخلی اینورتر DANFOSS VLT 5000
یک VLT 5000 را میتوان از دید تعمیراتی به چند بخش اصلی تقسیم کرد:
بخش ورودی و یکسوساز، باس DC، مدار قدرت IGBT، Gate Driver، منبع تغذیه، برد کنترل، مدار ترمز، سیستم خنککاری و مدارهای اندازهگیری و حفاظتی.
هر بخش نقش جداگانهای دارد و خرابی یک قسمت ممکن است روی عملکرد قسمتهای دیگر نیز اثر بگذارد.
تعمیر مدار ورودی و یکسوساز
در ابتدای مسیر قدرت، برق AC وارد بخش ورودی درایو میشود. وجود مشکل در یکی از فازهای ورودی، فیوزها، اتصالات یا یکسوساز میتواند باعث ایجاد خطای Phase Loss یا مشکلات مربوط به DC Link شود.
طبق دفترچه رسمی دانفوس، Alarm 4 – Mains Phase Loss در صورت از دست رفتن یک فاز ورودی یا عدم تعادل شدید ولتاژ ورودی ظاهر میشود و حتی خرابی بخش یکسوساز ورودی نیز میتواند باعث مشاهده این پیام شود.
در تعمیر این بخش باید موارد زیر بررسی شوند:
فیوزها و مسیر ورودی
اتصالات L1/L2/L3
یکسوساز ورودی
نشانههای حرارتی روی PCB
اتصالات باس DC
وضعیت نامتعادل بودن ورودی
تعمیر DC Bus درایو VLT 5000
باس DC یکی از اصلیترین بخشهای مدار قدرت است.
در این قسمت انرژی حاصل از یکسوسازی ذخیره و سپس برای ایجاد ولتاژ خروجی توسط بخش قدرت مورد استفاده قرار میگیرد.
خرابی خازنها، افزایش ESR، ریپل بیش از حد، خرابی مسیرهای شارژ اولیه یا مشکل در قطعات قدرت میتواند عملکرد DC Link را مختل کند.
دفترچه دانفوس برای VLT 5000 پیامهای DC Link Voltage High، DC Link Voltage Low، DC Link Overvolt و DC Link Undervolt را تعریف کرده است. همچنین حدهای حفاظتی DC Link برای کلاسهای مختلف ولتاژی نیز در مستندات مشخص شدهاند.
تعمیر IGBT اینورتر DANFOSS VLT 5000
IGBT بخش کلیدی در مدار قدرت درایو است. خرابی یک یا چند IGBT میتواند باعث اتصال کوتاه خروجی، Over Current، Trip فوری یا حتی از بین رفتن فیوزها شود.
در چنین شرایطی نباید فقط IGBT تعویض شود. باید مدار Gate Driver، مقاومتهای گیت، تغذیه Driver، مدارهای ایزولاسیون و وضعیت موتور و کابل نیز بررسی شوند.
خطای Short Circuit در VLT 5000 طبق دفترچه دانفوس میتواند ناشی از اتصال کوتاه روی ترمینالهای موتور یا خود موتور باشد؛ بنابراین لازم است قبل از نسبت دادن خطا به بخش قدرت، موتور و کابل خروجی نیز بررسی شوند.
تعمیر Gate Driver
مدار Gate Driver وظیفه انتقال صحیح فرمان سوئیچینگ به IGBTهای قدرت را بر عهده دارد.
خرابی این قسمت میتواند در بعضی موارد باعث شود IGBT جدید نیز پس از تعویض دوباره آسیب ببیند.
در تعمیر تخصصی Gate Driver باید وضعیت تغذیه، مقاومتهای Gate، مدارهای درایو، قطعات ایزوله، سیگنالهای کنترلی و مسیرهای مربوط به هر بازوی قدرت بررسی شود.
تعمیر منبع تغذیه VLT 5000
منبع تغذیه داخلی، ولتاژهای مورد نیاز بخش کنترل و قسمتهای مختلف مدار را فراهم میکند.
خرابی Power Supply ممکن است با علائم متفاوتی ظاهر شود:
| علامت | احتمال بخش معیوب |
|---|---|
| نمایشگر کاملاً خاموش | Power Supply / Control Card |
| روشن و خاموش شدن دستگاه | تغذیه سوئیچینگ یا خازنها |
| Reset شدن کنترل | ریل تغذیه برد کنترل |
| خطای داخلی | تغذیه یا برد کنترل |
| گرمشدن بیش از حد | قسمت تغذیه یا بار غیرعادی |
در مستندات رسمی، Alarm 15 – Switch Mode Fault به خرابی منبع تغذیه سوئیچینگ داخلی و تغذیه ±15V اشاره میکند.
تعمیر برد کنترل DANFOSS VLT 5000
برد کنترل مرکز مدیریت فرمانها، پارامترها، ورودیها، خروجیها و بسیاری از فرایندهای حفاظتی درایو است.
خرابی برد کنترل میتواند موجب خطاهایی مانند EEPROM Error، ارتباط، ورودی آنالوگ، ورودی پالس یا خطاهای داخلی شود.
دفترچه رسمی دانفوس برای VLT 5000 خطاهای EEPROM Power Card و EEPROM Control Card را نیز تعریف کرده است.
تعمیر بخش ترمز VLT 5000
در کاربردهایی که موتور هنگام کاهش سرعت انرژی را به درایو برمیگرداند، مدار ترمز اهمیت زیادی دارد.
در مستندات VLT 5000 خطاها و هشدارهایی برای:
Brake Test Failed، Brake Resistor Fault، Brake Power 100% و Brake IGBT Fault
وجود دارد.
در نتیجه هنگام تعمیر خطای مربوط به ترمز باید مقاومت ترمز، اتصالات، Brake IGBT و تنظیمات مربوط به Brake Function بررسی شوند.
جدول علائم خرابی رایج VLT 5000
| علامت خرابی | علتهای احتمالی | بخش مورد بررسی |
|---|---|---|
| دستگاه روشن نمیشود | تغذیه، برد کنترل، فیوز | Power / Control |
| فاز ورودی خطا دارد | قطع فاز یا یکسوساز | Input / Rectifier |
| Over Current | موتور، کابل، IGBT، بار یا تنظیمات | Power / Motor |
| Over Voltage | برگشت انرژی، ترمز یا DC Bus | DC Link / Brake |
| Under Voltage | افت ورودی یا DC Link | Input / DC Bus |
| Earth Fault | نشتی موتور یا کابل | Motor / Output |
| Short Circuit | اتصال کوتاه موتور یا خروجی | Motor / IGBT |
| Overheat | تهویه، فن، بار یا فرکانس سوئیچینگ | Cooling |
| Encoder Fault | قطع یا مشکل فیدبک | Encoder |
| Bus Timeout | مشکل ارتباط | Communication |
| Phase U/V/W Missing | قطع فاز موتور یا مسیر خروجی | Output / Motor |
| EEPROM Error | حافظه برد | Control / Power Card |
جدول خطاهای مهم و عیبیابی DANFOSS VLT 5000
| شماره | خطا | مفهوم | مسیر پیشنهادی بررسی |
|---|---|---|---|
| 4 | Mains Phase Loss | خطای فاز ورودی | برق ورودی، عدم تعادل، یکسوساز |
| 7 | DC Link Overvolt | اضافهولتاژ DC Link | ترمز، کاهش سرعت، باس DC |
| 8 | DC Link Undervolt | افت ولتاژ DC Link | ورودی و باس DC |
| 9 | Inverter Time | اضافهبار اینورتر | جریان و بار |
| 10 | Motor Time | اضافهبار موتور | موتور و پارامترها |
| 11 | Motor Thermistor | خطای ترمیستور موتور | سیمکشی و ترمیستور |
| 12 | Torque Limit | رسیدن به حد گشتاور | بار و پارامتر |
| 13 | Overcurrent | جریان بیش از حد | موتور، شفت، کابل، قدرت |
| 14 | Earth Fault | اتصال به زمین | کابل و موتور |
| 15 | Switch Mode Fault | خرابی تغذیه سوئیچینگ | Power Supply |
| 16 | Short Circuit | اتصال کوتاه | خروجی و موتور |
| 17 | Standard Bus Timeout | قطع ارتباط | Bus |
| 18 | HPFB Timeout | قطع ارتباط | Fieldbus |
| 19 | EE Error Power Card | خطای EEPROM برد قدرت | Power Card |
| 20 | EE Error Control Card | خطای EEPROM کنترل | Control Card |
| 22 | Auto Motor Adapt Fail | شکست Auto Optimization | تنظیمات و موتور |
| 23 | Brake Test Failed | خطای تست ترمز | مقاومت و Brake Circuit |
| 25 | Brake Resistor Fault | خطای مقاومت ترمز | Brake Resistor |
| 27 | Brake IGBT Fault | خرابی ترانزیستور ترمز | Brake IGBT |
| 29 | Heat Sink Over Temp | دمای هیتسینک بالا | فن، تهویه، بار |
| 30 | Missing Motor Phase U | قطع فاز U | کابل و خروجی |
| 31 | Missing Motor Phase V | قطع فاز V | کابل و خروجی |
| 32 | Missing Motor Phase W | قطع فاز W | کابل و خروجی |
| 34 | Fieldbus Communication Fault | خطای ارتباطی | کارت شبکه و کابل |
| 37 | Inverter Fault | خطای عمومی اینورتر | بررسی داخلی |
| 43 | Brake Fault | خطای ترمز | Brake Circuit |
| 44 | Encoder Fault | از دست رفتن Encoder | فیدبک و کابل |
این کدها و معانی آنها از جدول هشدارها و آلارمهای دفترچه رسمی VLT 5000 استخراج شدهاند.
تعمیر خطای Over Current در VLT 5000
Alarm 13 – Overcurrent یکی از مهمترین خطاهای این خانواده است.
طبق دفترچه رسمی دانفوس، این هشدار زمانی ایجاد میشود که جریان پیک اینورتر از حدود 200 درصد جریان نامی عبور کند؛ پس از مدت کوتاهی درایو Trip میکند. دانفوس توصیه میکند در این وضعیت امکان چرخش شفت موتور و تطابق اندازه موتور با درایو بررسی شود.
در یک تعمیر اصولی باید مشخص شود که خطا در چه لحظهای رخ میدهد:
هنگام روشنشدن، هنگام Start، شتابگیری، سرعت ثابت یا کاهش سرعت.
این اطلاعات میتواند مسیر عیبیابی را بسیار کوتاهتر کند.
تعمیر خطای Earth Fault
Alarm 14 – Earth Fault به تخلیه یکی از فازهای خروجی به زمین اشاره میکند.
این خطا میتواند در کابل بین اینورتر و موتور یا خود موتور ایجاد شود. طبق دستورالعمل رسمی، پس از قطع دستگاه باید منشأ خطای زمین پیدا و برطرف شود.
در تعمیر، علاوه بر خروجی درایو، عایق کابل و سیمپیچ موتور نیز اهمیت دارند.
تعمیر خطای Over Voltage
Alarm 7 – DC Link Overvoltage زمانی رخ میدهد که ولتاژ مدار میانی از حد مجاز عبور کند.
دانفوس برای این وضعیت استفاده از مقاومت ترمز در مدلهای دارای Brake Chopper، افزایش زمان کاهش سرعت و استفاده از قابلیت کنترل Overvoltage را از مسیرهای مرتبط در تنظیمات معرفی کرده است.
البته قبل از تغییر پارامتر باید علت واقعی بالا رفتن ولتاژ مشخص شود؛ زیرا مشکل میتواند از بار، مدار ترمز یا بخش DC Link باشد.
تعمیر خطای Heat Sink Over Temperature
Alarm 29 – Heat Sink Over Temp مربوط به افزایش بیش از حد دمای هیتسینک است.
طبق دفترچه VLT 5000، آستانه قطع برای برخی انواع محفظه 90°C و برای IP54 80°C ذکر شده و خطا زمانی قابل Reset است که دما به زیر 60°C برسد. دانفوس عواملی مانند دمای محیط بالا، طول زیاد کابل موتور و فرکانس سوئیچینگ زیاد را نیز بهعنوان عوامل احتمالی ذکر میکند.
در تعمیر باید فن، هیتسینک، مسیر هوا، شرایط نصب و بار بررسی شوند.
تعمیر خطای Encoder در VLT 5000
در سیستمهایی که ورودی پالس یا انکودر مورد استفاده قرار میگیرد، قطع سیگنال فیدبک میتواند باعث عملکرد نادرست کنترل شود.
دفترچه رسمی VLT 5000 وجود ورودیهای programmable pulse/encoder را برای ترمینالهای مشخص کنترلکارت معرفی میکند و در جدول خطاها نیز Alarm 44 – Encoder Fault وجود دارد.
در هنگام عیبیابی باید کابل انکودر، تغذیه، کانکتور، سیگنال، تنظیمات و مدار ورودی بررسی شوند.
بررسی خطاهای موتور
گاهی اوقات درایو سالم است اما مشکل اصلی در خود موتور یا کابل موتور وجود دارد.
دفترچه VLT 5000 برای موتور خطاهایی مانند:
No Motor، Motor Time، Motor Thermistor، Missing Motor Phase U، Missing Motor Phase V و Missing Motor Phase W
را تعریف کرده است.
بنابراین هنگام تحویل یک VLT 5000 برای تعمیر، بهتر است اطلاعات موتور و کابل نیز در اختیار تعمیرکار قرار گیرد.
جدول عیبیابی عملی
| وضعیت دستگاه | بررسی اول | بررسی دوم | بررسی سوم |
|---|---|---|---|
| نمایشگر خاموش | ورودی برق | فیوز | Power Supply |
| خطای فوری بعد از Start | موتور | کابل | IGBT |
| Over Current در شتاب | بار | پارامتر موتور | قدرت |
| Over Voltage هنگام Stop | Deceleration | ترمز | DC Bus |
| Overheat بعد از مدتی | فن | هیتسینک | بار |
| Encoder Fault | کابل | تغذیه انکودر | ورودی Encoder |
| Phase Loss | برق ورودی | اتصالات | Rectifier |
| Motor Phase Missing | کابل خروجی | ترمینال | بخش قدرت |
| Bus Timeout | کابل ارتباطی | Option Card | تنظیمات ارتباط |
مراحل تعمیر VLT 5000 در برزین الکترونیک
مرحله اول: بررسی ظاهر دستگاه
بدنه، PCBها، کانکتورها، فن، ترمینالها و آثار سوختگی بررسی میشوند.
مرحله دوم: بررسی پلاک
مدل کامل، ولتاژ، جریان، توان و Optionها ثبت میشوند.
مرحله سوم: بررسی ورودی
فیوز، ورودی سهفاز، یکسوساز و مسیرهای قدرت بررسی میشوند.
مرحله چهارم: تست DC Bus
وضعیت خازنها، مسیر شارژ، DC Link و نشانههای ریپل یا خرابی بررسی میشود.
مرحله پنجم: تست IGBT
ماژولهای قدرت از نظر اتصال کوتاه و وضعیت هر شاخه بررسی میشوند.
مرحله ششم: بررسی Gate Driver
پس از مشخص شدن وضعیت IGBT، مدار تحریک آن بررسی میشود تا علت خرابی باقی نمانده باشد.
مرحله هفتم: تعمیر تغذیه
خروجیهای تغذیه داخلی و ریلهای مورد نیاز Control Card بررسی میشوند.
مرحله هشتم: بررسی برد کنترل
EEPROM، ورودیها، خروجیها، کنترل و بخشهای ارتباطی بررسی میشوند.
مرحله نهم: بررسی ترمز
در صورت وجود Brake Circuit، مقاومت ترمز و Brake IGBT بررسی میشوند.
مرحله دهم: تست بدون بار
درایو پس از تعمیر اولیه در شرایط کنترلشده بررسی میشود.
مرحله یازدهم: تست موتور
در صورت فراهم بودن شرایط مناسب، موتور با درایو تست میشود.
مرحله دوازدهم: تست نهایی
فرمان Start/Stop، سرعت، جریان، وضعیت خطا و پایداری عملکرد بررسی میشوند.
خطاهای رایج هنگام تعمیر VLT 5000
یکی از اشتباهات رایج، تعویض مستقیم IGBT بدون بررسی Gate Driver است.
اشتباه دیگر، تست کردن درایو بدون بررسی موتور و کابل است؛ در حالی که بعضی خطاهای خروجی مستقیماً میتوانند از موتور یا سیمکشی ناشی شوند.
همچنین تغییر تصادفی پارامترهای موتور یا کنترل بدون ثبت وضعیت اولیه میتواند تشخیص ایراد را دشوار کند.
در VLT 5000، تشخیص کد خطا و شرایطی که خطا در آن رخ داده اهمیت زیادی دارد.
نگهداری پیشگیرانه DANFOSS VLT 5000
با توجه به عمر بالای این خانواده، نگهداری اهمیت زیادی دارد.
فنها باید از نظر عملکرد و آلودگی بررسی شوند. هیتسینک باید تمیز باشد و دمای محیط تابلو در محدوده مناسب نگه داشته شود.
اتصالات قدرت باید از نظر شلشدن، تغییر رنگ و آثار حرارتی بررسی شوند.
خازنهای الکترولیتی نیز بهدلیل سن بالای برخی واحدهای این خانواده، در تعمیرات اساسی باید با دقت بررسی شوند.
همچنین در سیستمهایی که از ترمز یا انکودر استفاده میکنند، وضعیت کابلها و اتصالات مربوط به این بخشها نیز باید بررسی شود.
مدلها و ویژگیهای مرتبط با VLT 5000
| مورد | ارتباط |
|---|---|
| VLT 5001 | یکی از مدلهای خانواده |
| VLT 5002 تا 5006 | مدلهای کلاسهای پایینتر در خانواده |
| VLT 5011 / 5016 / 5022 | مدلهای رایج در کلاسهای مختلف |
| VLT 5032 / 5042 / 5052 | مدلهای توان بالاتر |
| VLT 5072 / 5102 | مدلهای کلاس 380–500V |
| VLT 5122 تا 5552 | مدلهای توان بالاتر در کلاس 380–500V |
| VLT 5300 تا 5500 | مدلهای بزرگتر خانواده |
| Brake Function | امکان استفاده از مدار ترمز در مدلهای مرتبط |
| Encoder / Pulse Input | ورودی فیدبک در پیکربندیهای مربوط |
| RS-485 | ارتباط سریال |
| Fieldbus Options | ارتباطات صنعتی بسته به Option |
فهرست دقیق مدلها، کلاسهای ولتاژی، ترمینالها و Optionها در مستندات رسمی خانواده VLT 5000 آمده است.
وضعیت فعلی VLT 5000 و اهمیت تعمیر
Danfoss در صفحه فعلی خانواده VLT 5000 اعلام کرده که این محصول در مرحله Inactive چرخه عمر قرار دارد و برای آن تولید و پشتیبانی قطعات و سرویس رسمی جدید ادامه ندارد. دانفوس در این صفحه، VLT AutomationDrive FC 302 را بهعنوان محصول جانشین معرفی میکند.
این موضوع به این معنی نیست که هر VLT 5000 موجود در صنعت باید بلافاصله کنار گذاشته شود؛ تصمیم درباره تعمیر، ادامه بهرهبرداری یا جایگزینی باید بر اساس وضعیت واقعی تجهیز، اهمیت خط تولید، امکان تأمین قطعه، شرایط نصب و نیازهای سیستم اتخاذ شود.
تست نهایی پس از تعمیر
بعد از تعمیر، فقط روشن شدن نمایشگر برای تأیید سلامت کافی نیست.
باید عملکرد درایو در شرایط عملی بررسی شود و موارد زیر مورد توجه قرار گیرند:
| تست | هدف |
|---|---|
| روشن شدن | بررسی Power Supply و Control |
| Start/Stop | بررسی فرمان |
| افزایش سرعت | بررسی قدرت و کنترل |
| کاهش سرعت | بررسی DC Bus و Brake |
| جریان موتور | بررسی بار و خروجی |
| سه فاز خروجی | بررسی Power Stage |
| فن | بررسی خنککاری |
| عملکرد طولانیتر | بررسی پایداری |
| بررسی خطا | اطمینان از عدم بازگشت Trip |
| تست موتور | تأیید عملکرد واقعی |
چرا تعمیر تخصصی VLT 5000 اهمیت دارد؟
VLT 5000 یک اینورتر ساده با یک برد واحد نیست و در عیبیابی آن باید ارتباط میان بخش قدرت، DC Link، کنترل، موتور، ترمز و ورودیهای فیدبک در نظر گرفته شود.
برای مثال یک Fault ممکن است ظاهراً مربوط به یک بخش باشد اما منشأ واقعی آن در قسمت دیگری قرار داشته باشد. به همین دلیل تعمیر تخصصی باید بر اساس کد خطا + شرایط وقوع خطا + تست سختافزاری + بررسی موتور و کابل انجام شود.
سوالات متداول تعمیر DANFOSS VLT 5000
آیا VLT 5000 هنوز تولید میشود؟
خیر. طبق صفحه فعلی Danfoss، این خانواده در وضعیت Inactive قرار دارد و خارج از تولید است.
آیا VLT 5000 قابل تعمیر است؟
بسته به نوع خرابی و وضعیت قطعات، تعمیر بخشهایی مانند Power Supply، PCB، IGBT، Gate Driver، مدار ترمز و بخشهای کنترلی میتواند امکانپذیر باشد.
آیا خطای Over Current حتماً نشانه خرابی IGBT است؟
خیر. دانفوس برای این خطا بررسی موتور و امکان چرخش شفت و تطابق موتور با درایو را نیز توصیه میکند.
علت خطای Earth Fault چیست؟
میتواند از اتصال یا نشتی بین یکی از فازهای خروجی و زمین، در کابل یا خود موتور ایجاد شود.
علت خطای Heat Sink Over Temp چیست؟
عواملی مانند دمای محیط، شرایط خنککاری، طول کابل موتور و فرکانس سوئیچینگ میتوانند مطرح باشند.
آیا خطای Encoder به معنی خراب بودن انکودر است؟
خیر. کابل، اتصالات، تغذیه، مدار ورودی و تنظیمات نیز باید بررسی شوند.
آیا VLT 5000 را میتوان با مدل جدید جایگزین کرد؟
امکان جایگزینی به مشخصات موتور، توان، ولتاژ، ورودی/خروجیها، کنترل، ارتباطات و نیازهای ماشین بستگی دارد. Danfoss در صفحه Legacy این خانواده، FC 302 را بهعنوان جانشین معرفی کرده است.
آیا مشخصات دقیق VLT 5000 از روی نام VLT 5000 مشخص میشود؟
خیر. باید مدل کامل روی پلاک بررسی شود، زیرا خانواده شامل مدلها و کلاسهای مختلف است.
جمعبندی
DANFOSS VLT 5000 یک خانواده قدیمی از درایوهای صنعتی دانفوس است که در مدلها و کلاسهای ولتاژی مختلف تولید شده است. در تعمیر این خانواده، بررسی تنها یک قطعه یا یک خطا کافی نیست و باید بخشهای ورودی، یکسوساز، DC Bus، IGBT، Gate Driver، منبع تغذیه، برد کنترل، ترمز، موتور و در صورت وجود Encoder و Fieldbus بهصورت یکپارچه بررسی شوند.
خطاهایی مانند Over Current، Earth Fault، DC Link Overvoltage، Undervoltage، Heat Sink Overtemperature، Brake Fault، Encoder Fault، Phase Loss و Short Circuit از جمله خطاهای مهمی هستند که در مستندات رسمی VLT 5000 برای آنها روشهای بررسی مشخص شده است.
با توجه به اینکه VLT 5000 اکنون در وضعیت Inactive قرار دارد، تعمیر اصولی و تشخیص دقیق مدل و عیب دستگاه میتواند برای تجهیزات صنعتی موجود اهمیت داشته باشد؛ در عین حال برای پروژههای نوسازی باید امکان جایگزینی با نسلهای جدید نیز جداگانه بررسی شود.
تعمیر تخصصی اینورتر DANFOSS VLT 5000 در برزین الکترونیک میتواند شامل عیبیابی برد، تعمیر مدار قدرت، بررسی IGBT، تعمیر Gate Driver، بررسی DC Bus، تعمیر تغذیه، بررسی خطاهای کنترلی، بررسی مدار ترمز و تست نهایی عملکرد درایو باشد.
تعمیر انواع اینورتر صنعتی در مشهد
مجموعه تخصصی تعمیرات اتوماسیون صنعتی برزین الکترونیک با بیش از یک دهه فعالیت در زمینه تعمیر انواع دستگاههای صنعتی، تعمیرات انواع اینورتر صنعتی را در کمترین زمان و مناسب ترین هزینه انجام می دهد.
جهت ارتباط و دریافت مشاوره با شماره 09156506148 تماس حاصل نمایید و یا ویدیوی دستگاه معیوب را جهت دریافت مشاوره به تلگرام و یا واتساپ همین شماره ارسال نمایید.
برای مشاهده ی دیگر پروژه ها بر روی دکمه زیر بزنید.
دیگر پروژه های تعمیری در برزین الکترونیک
تعمیر سروو درایو EMERSON
تعمیر تخصصی PLC DELTA DVP-S
تعمیر سرو MITSUBISHI MR-JE-70A
تعمیر درایو SINAMICS KCC-REM-S49
تعمیر تخصصی CUN-SDVC31-L
تعمیر سرو درایو روموتوری اشنایدر ایلائو Schneider ELAU
تعمیر سافت استارتر اشنایدر Schneider Altistart 22 ATS22D88Q
تعمیر سرو درایو اشنایدر SCHNEIDER
تعمیر سرو درایو AC Servo SZGH-SD2026
ارتباط با مجموعه تخصصی تعمیرات اتوماسیون صنعتی برزین الکترونیک
جهت تعمیر دستگاه و ماشین آلات صنعتی در مشهد و سایر شهرها میتوانید از طریق شماره زیر با ما در ارتباط باشید.
آدرس: مشهد – سید رضی 44 – پلاک 353
