تعمیر PLC DELTA DVP-16SP | تعمیر تخصصی ماژول I/O دلتا

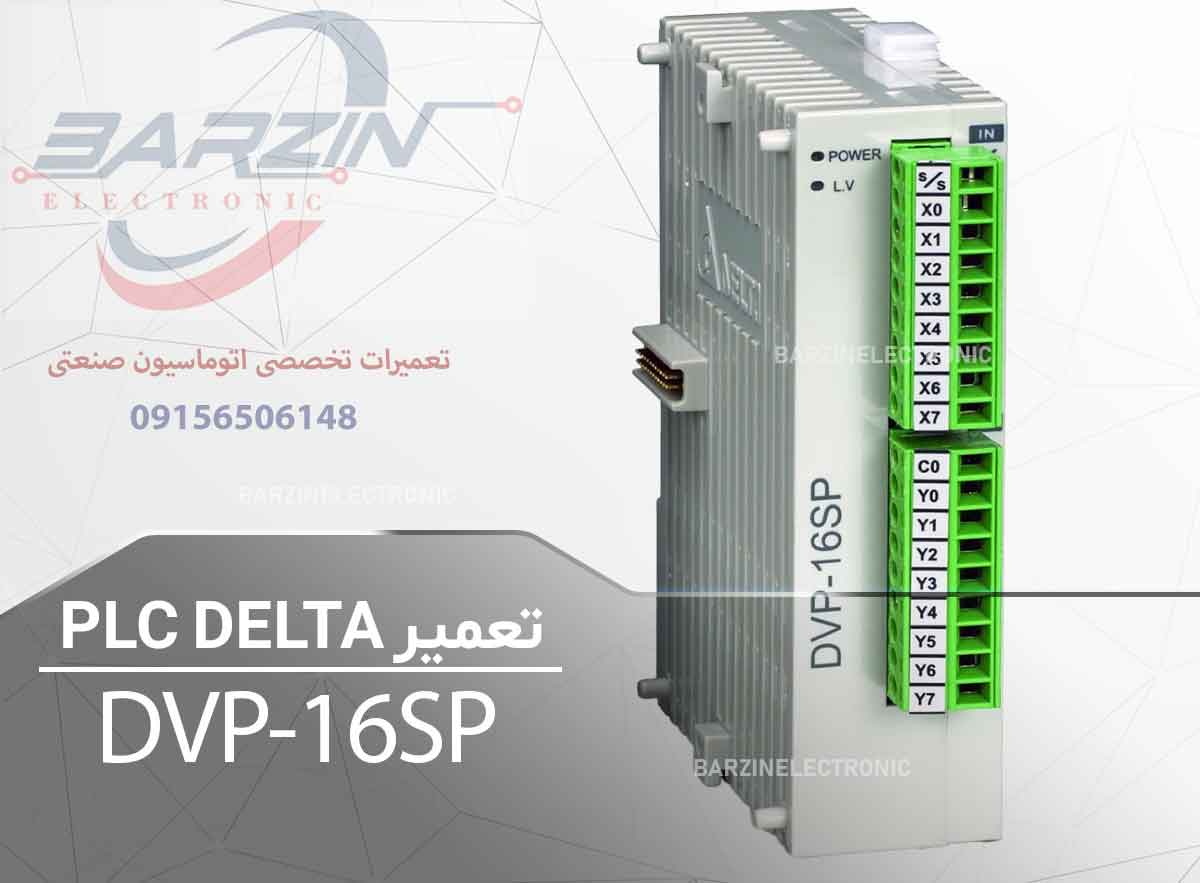

ماژول DELTA DVP-16SP یکی از تجهیزات سری DVP-S شرکت Delta Electronics است که برای افزایش و توسعه ورودی و خروجی‌های دیجیتال در سیستم‌های PLC مورد استفاده قرار می‌گیرد.

یک نکته مهم درباره این تجهیز این است که عبارت DVP-16SP به‌تنهایی کد کامل دستگاه نیست. در مستندات رسمی Delta مدل‌هایی مانند DVP16SP11R، DVP16SP11T و DVP16SP11TS دیده می‌شوند که از نظر نوع خروجی با یکدیگر تفاوت دارند. DVP16SP11R دارای خروجی رله‌ای است، DVP16SP11T خروجی ترانزیستوری NPN یا Sinking دارد و DVP16SP11TS خروجی ترانزیستوری PNP یا Sourcing دارد. هر سه مدل دارای 8 ورودی دیجیتال و 8 خروجی دیجیتال هستند.

در برزین الکترونیک تعمیر ماژول DELTA DVP-16SP می‌تواند شامل عیب‌یابی و تعمیر مدار ورودی، مدار خروجی، اپتوکوپلرها، رله‌ها، ترانزیستورهای خروجی، مدار تغذیه، PCB، کانکتورها، LEDهای وضعیت و مسیر ارتباطی ماژول با CPU باشد.

این ماژول در یک سیستم PLC معمولاً به CPU اصلی متصل است و خرابی آن می‌تواند باعث از کار افتادن بخشی از سنسورها، عملگرها، رله‌ها، شیرهای برقی یا سایر تجهیزات متصل به ورودی و خروجی شود.

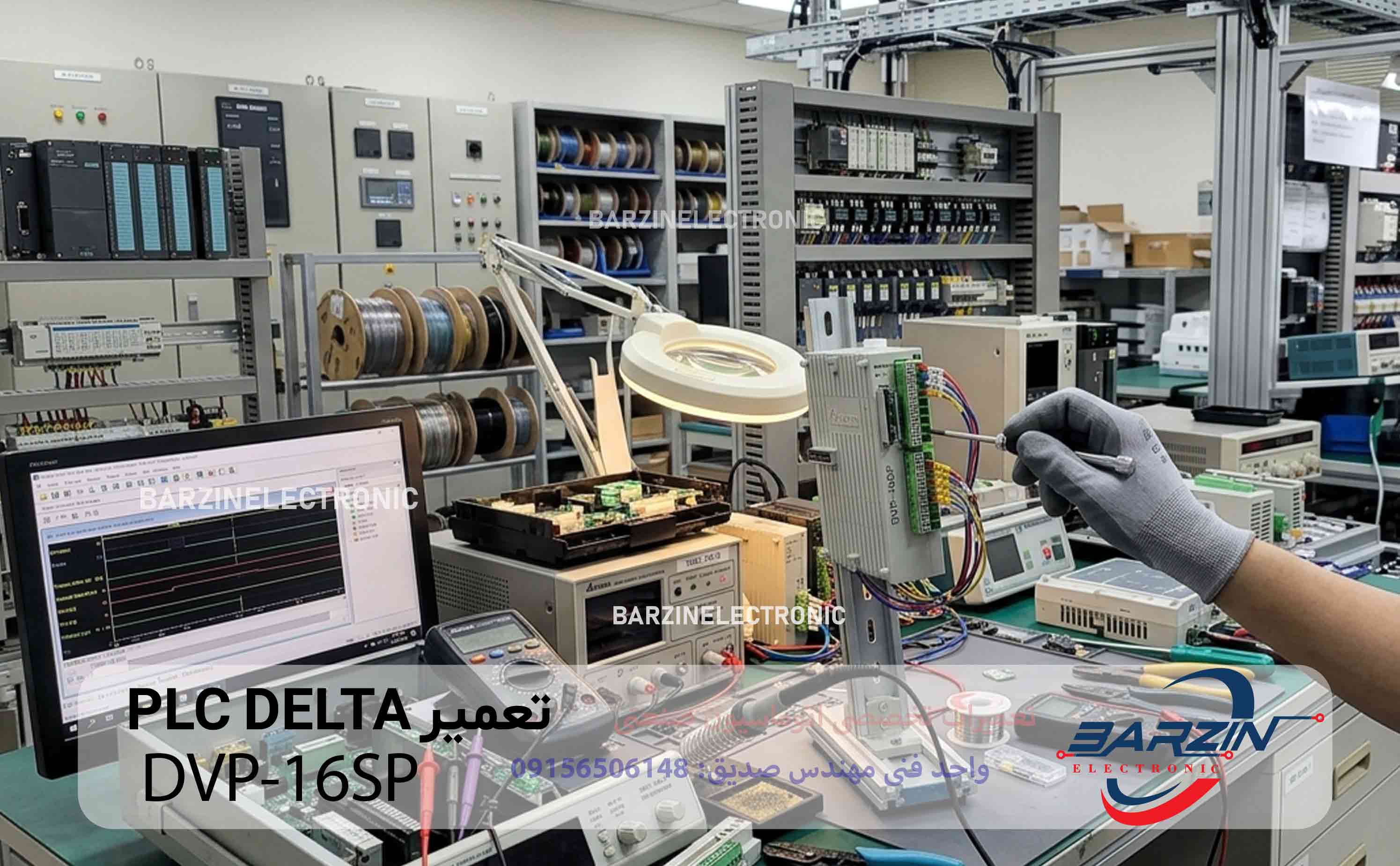

تعمیر تخصصی DELTA DVP-16SP

خرابی یک ماژول دیجیتال I/O ممکن است فقط یک کانال را تحت تأثیر قرار دهد یا باعث اختلال در کل ماژول شود.

برای مثال ممکن است:

• یک ورودی وضعیت سنسور را نخواند.

• چند ورودی همزمان از کار بیفتند.

• یک خروجی فعال نشود.

• خروجی به‌صورت دائم روشن بماند.

• رله خروجی بچسبد.

• خروجی ترانزیستوری دچار اتصال کوتاه شود.

• LED وضعیت به‌درستی عمل نکند.

• ماژول توسط CPU شناسایی نشود.

• سیستم به‌صورت متناوب خطای I/O بدهد.

بنابراین تعمیر DVP-16SP باید از تشخیص دقیق نوع خرابی شروع شود.

DVP-16SP چیست؟

DVP-16SP در سری DVP-S Digital Module دلتا قرار دارد. Delta این سری را به‌عنوان ماژول‌های باریک و کم‌حجم معرفی می‌کند که برای صرفه‌جویی در فضای تابلو و نصب در سیستم‌های کنترلی مناسب هستند.

مدل‌های خانواده 16SP به‌طور کلی شامل:

8 ورودی دیجیتال

و

8 خروجی دیجیتال

هستند، اما نوع خروجی با توجه به پسوند مدل تغییر می‌کند.

جدول مشخصات فنی DELTA DVP-16SP

Delta در کاتالوگ رسمی، 16SP11R را با 8 ورودی 24VDC و 8 خروجی Relay، و 16SP11T/TS را با 8 ورودی 24VDC و 8 خروجی Transistor معرفی می‌کند.

تفاوت DVP16SP11R، DVP16SP11T و DVP16SP11TS

این قسمت برای تعمیر بسیار مهم است.

طبق مستندات رسمی Delta، ورودی هر سه مدل 24VDC با جریان حدود 5mA است، اما رفتار خروجی و نحوه سیم‌بندی آن‌ها متفاوت است.

به همین دلیل قبل از تعویض قطعه یا تست خروجی، پسوند کامل مدل باید مشخص شود.

تعمیر ورودی‌های دیجیتال DVP16SP

ورودی‌های این ماژول برای دریافت سیگنال تجهیزات خارجی استفاده می‌شوند.

این تجهیزات می‌توانند شامل:

Proximity Sensor

Limit Switch

Push Button

Photoelectric Sensor

Pressure Switch

Level Switch

و سایر سیگنال‌های دیجیتال باشند.

ورودی‌های DVP16SP برای 24VDC طراحی شده‌اند و در ساختار رسمی Delta امکان استفاده از ورودی‌های Sinking یا Sourcing وجود دارد.

علائم خرابی ورودی DVP16SP

اگر یک ورودی مشکل داشته باشد ممکن است:

• LED ورودی روشن نشود.

• وضعیت X در PLC تغییر نکند.

• سنسور سالم باشد ولی CPU وضعیت آن را نبیند.

• ورودی به‌صورت دائم ON دیده شود.

• ورودی به‌صورت متناوب تغییر وضعیت دهد.

در چنین شرایطی نباید فوراً نتیجه گرفت که خود کانال Input خراب است.

ابتدا باید:

سنسور

→ سیم‌بندی

→ ولتاژ 24VDC

→ ترمینال

→ LED

→ مدار ورودی

بررسی شوند.

تعمیر مدار Input

مدار ورودی معمولاً شامل بخش محدودکننده جریان، حفاظت، LED و ایزولاسیون نوری است.

در صورت خرابی یک کانال، مواردی مانند:

• مقاومت ورودی

• دیود حفاظتی

• اپتوکوپلر

• مسیر PCB

• ترمینال

• LED

• بخش Logic

باید بررسی شوند.

خرابی اپتوکوپلر یکی از مواردی است که می‌تواند باعث شود ولتاژ ورودی به منطق داخلی منتقل نشود.

تعمیر خروجی‌های Relay در DVP16SP11R

مدل DVP16SP11R دارای 8 خروجی رله‌ای است. Delta برای این مدل خروجی رله‌ای تا 250VAC یا 30VDC یا کمتر و جریان 1.5A برای هر خروجی و 5A برای هر COM را در مستندات رسمی اعلام کرده است.

خرابی Relay Output ممکن است به شکل‌های زیر دیده شود:

• خروجی اصلاً فعال نشود.

• رله دائم روشن بماند.

• رله قطع نکند.

• کنتاکت‌ها جرقه بزنند.

• خروجی زیر بار قطع شود.

• LED روشن باشد ولی بار عمل نکند.

در تعمیر مدل Relay باید خود رله و همچنین مدار تحریک آن بررسی شوند.

تعمیر رله خروجی

اگر PLC فرمان Y0 را فعال می‌کند ولی تجهیز خارجی روشن نمی‌شود، مسیر عیب‌یابی باید مرحله‌ای باشد.

ابتدا وضعیت LED خروجی بررسی می‌شود.

سپس باید مشخص شود آیا مدار تحریک رله عمل می‌کند یا خیر.

بعد کنتاکت‌های COM/NO/NC و مسیر خروجی تست می‌شوند.

اگر رله تحریک می‌شود ولی کنتاکت خروجی اتصال مناسبی ندارد، خود رله یا کنتاکت‌ها باید بررسی شوند.

تعمیر خروجی ترانزیستوری DVP16SP11T

مدل DVP16SP11T دارای 8 خروجی ترانزیستوری از نوع NPN / Sinking است.

Delta برای این مدل خروجی 5 تا 30VDC و حداکثر 0.3A برای هر خروجی و 1.2A برای هر COM را در مستندات مربوط به این مدل ذکر می‌کند. ظرفیت جریان تابع دمای محیط نیز در مشخصات کامل مدل لحاظ شده است.

این خروجی‌ها برای بارهای DC و کاربردهای سوئیچینگ الکترونیکی مناسب‌اند و از نظر تعمیر با خروجی Relay متفاوت هستند.

تعمیر خروجی PNP در DVP16SP11TS

مدل DVP16SP11TS دارای 8 خروجی ترانزیستوری PNP / Sourcing است.

برای این مدل نیز Delta خروجی 5 تا 30VDC و حداکثر 0.3A برای هر خروجی و 2A برای COM را در مستندات رسمی اعلام کرده است. این تفاوت سیم‌بندی و نوع خروجی باید هنگام تعمیر کاملاً در نظر گرفته شود.

تفاوت Sinking و Sourcing در تعمیر DVP16SP

یکی از اشتباهات رایج در تعمیر این ماژول، اشتباه گرفتن NPN و PNP است.

در:

DVP16SP11T

خروجی‌ها NPN/Sinking هستند.

در:

DVP16SP11TS

خروجی‌ها PNP/Sourcing هستند.

پس حتی اگر ظاهر دو ماژول مشابه باشد، نحوه اتصال بار و مسیر جریان متفاوت است.

تعمیر ترانزیستور خروجی

در خروجی Transistor، خرابی ممکن است به صورت:

Short Circuit

یا

Open Circuit

ظاهر شود.

در حالت Short ممکن است خروجی حتی بدون فرمان PLC فعال بماند.

در حالت Open، PLC فرمان Y را صادر می‌کند ولی در خروجی ولتاژ/جریان مورد انتظار ایجاد نمی‌شود.

در تعمیر باید:

• ترانزیستور خروجی

• مقاومت Gate/Base

• Driver

• دیود حفاظتی

• اپتوکوپلر

• مسیر PCB

بررسی شوند.

تعمیر مدار تغذیه DVP16SP

طبق مستندات Delta، ماژول‌های DVP16SP11R/T/TS تغذیه 24VDC از PLC CPU دریافت می‌کنند.

بنابراین در صورت خاموش بودن کامل ماژول، ابتدا باید بررسی شود:

• آیا CPU برق دارد؟

• آیا 24VDC به ماژول می‌رسد؟

• کانکتور اتصال سالم است؟

• مسیر تغذیه PCB سالم است؟

• مدار داخلی تغذیه آسیب دیده؟

• LEDهای وضعیت روشن هستند؟

اگر تغذیه اصلی به ماژول نرسد، تعمیر خود برد بدون رفع مشکل سیستم تغذیه نتیجه‌ای نخواهد داشت.

تعمیر LEDهای وضعیت

LEDهای روی ماژول برای تشخیص سریع وضعیت Input و Output اهمیت زیادی دارند.

اگر سیگنال ورودی واقعی وجود داشته باشد ولی LED کانال روشن نشود، باید مدار Input بررسی شود.

اگر LED خروجی روشن شود ولی بار خارجی فعال نشود، باید مدار خروجی و سیم‌بندی بررسی شود.

همچنین تفاوت بین:

LED روشن

و

وجود واقعی سیگنال الکتریکی

باید در تست تعمیراتی در نظر گرفته شود.

ارتباط DVP16SP با CPU اصلی

DVP16SP یک ماژول I/O است و در یک سیستم DVP-S در کنار CPU اصلی کار می‌کند.

در نتیجه اگر ماژول درست کار نکند، همیشه خود ماژول مقصر نیست.

ممکن است:

• اتصال به CPU

• ارتباط داخلی

• تغذیه

• Configuration

• خود CPU

مشکل داشته باشد.

در یک نمونه رسمی Delta، DVP16SP به‌عنوان Digital Input/Output Module در کنار PLC و تجهیزات ارتباطی دیگر استفاده شده است.

جدول علائم خرابی رایج DELTA DVP-16SP

جدول عیب‌یابی DVP16SP

خرابی‌هایی که ممکن است از تجهیزات خارجی باشند

یکی از مهم‌ترین اصول در تعمیر DVP16SP این است که خرابی ماژول را از خرابی تجهیزات متصل جدا کنیم.

مثلاً اگر یک خروجی Transistor سوخته باشد، باید مشخص شود چرا.

ممکن است بار متصل‌شده بیش از ظرفیت مجاز خروجی جریان بکشد.

در مدل Relay نیز بار القایی می‌تواند روی عمر کنتاکت اثر بگذارد.

بنابراین بعد از تعمیر ماژول باید علت احتمالی آسیب خروجی نیز بررسی شود.

تست Inputهای DVP16SP

برای تست ورودی:

ابتدا تغذیه 24VDC بررسی می‌شود.

سپس یک سیگنال کنترل‌شده به ورودی داده می‌شود.

LED ورودی بررسی می‌شود.

بعد وضعیت X مربوطه در PLC کنترل می‌شود.

اگر LED تغییر کند ولی PLC وضعیت را نبیند، باید بخش اتصال یا منطق سیستم بررسی شود.

اگر LED نیز تغییر نکند، خود ورودی و مسیر تغذیه آن بررسی می‌شود.

تست Outputهای Relay

در مدل DVP16SP11R باید خروجی‌ها بدون بار و سپس با بار مناسب بررسی شوند.

ابتدا فرمان Y فعال می‌شود.

بعد LED بررسی می‌شود.

سپس وضعیت کنتاکت رله اندازه‌گیری می‌شود.

در مرحله بعد، بار مناسب متصل و عملکرد خروجی بررسی می‌شود.

هدف این است که فقط صدای «کلیک» رله به‌عنوان سلامت خروجی در نظر گرفته نشود.

تست Outputهای Transistor

در مدل‌های T و TS باید نوع NPN یا PNP دقیقاً مشخص شود.

سپس ولتاژ تغذیه بار، مشترک خروجی و وضعیت فرمان بررسی شوند.

با اندازه‌گیری درست باید مشخص شود:

آیا فرمان به Driver می‌رسد؟

آیا Transistor عمل می‌کند؟

آیا ولتاژ خروجی ایجاد می‌شود؟

آیا بار جریان بیش از حد می‌کشد؟

تعمیر برد الکترونیکی DVP16SP

در صورت خرابی PCB، بخش‌های زیر می‌توانند بررسی شوند:

مدار ورودی

اپتوکوپلر

مدار خروجی

Relay Driver

Transistor Driver

Power Circuit

LED Circuit

کانکتورها

مسیرهای PCB

قطعات حفاظتی

لحیم‌ها

در بردهای صنعتی قدیمی، ترک لحیم و اکسید شدن اتصالات نیز باید در نظر گرفته شود.

تعمیر کانکتورها و ترمینال‌ها

شل‌شدن ترمینال می‌تواند باعث خرابی شبیه به خرابی برد ایجاد کند.

علائم:

• قطع و وصل شدن Input

• قطع و وصل شدن Output

• گرم شدن ترمینال

• جرقه

• عملکرد متناوب

هستند.

بنابراین در تعمیر باید خود ترمینال و محل لحیم یا اتصال آن به PCB نیز بررسی شود.

تعمیر خرابی‌های متناوب

خرابی‌های متناوب سخت‌ترین نوع عیب‌یابی هستند.

اگر دستگاه:

یک بار کار می‌کند و یک بار نه

یا:

بعد از گرم شدن خراب می‌شود

یا:

با لرزش خط تولید قطع می‌شود

باید موارد زیر بررسی شوند:

• ترک لحیم

• کانکتور

• تغذیه

• قطعه حرارتی

• رله

• مسیر PCB

این نوع خرابی‌ها فقط با یک تست کوتاه ممکن است دیده نشوند.

مراحل تعمیر DVP-16SP در برزین الکترونیک

مرحله اول — شناسایی مدل

ابتدا باید مشخص شود دستگاه:

DVP16SP11R

یا

DVP16SP11T

یا

DVP16SP11TS

است.

مرحله دوم — ثبت ایراد اولیه

وضعیت Input، Output، LED و ارتباط با CPU ثبت می‌شود.

مرحله سوم — بررسی ظاهری

PCB، ترمینال‌ها، کانکتورها و آثار سوختگی بررسی می‌شوند.

مرحله چهارم — تست 24VDC

تغذیه ماژول از CPU بررسی می‌شود.

مرحله پنجم — تست Input

هر 8 کانال جداگانه بررسی می‌شوند.

مرحله ششم — تست Output

هر 8 خروجی بررسی می‌شوند.

مرحله هفتم — تست مدار مشترک

Commonها و مسیرهای تغذیه کنترل می‌شوند.

مرحله هشتم — تعمیر Power

مدار تغذیه داخلی بررسی و در صورت نیاز تعمیر می‌شود.

مرحله نهم — تعمیر Input Circuit

اپتوکوپلرها، مقاومت‌ها و مسیرها بررسی می‌شوند.

مرحله دهم — تعمیر Output Circuit

Relay یا Transistor و Driver مربوط بررسی می‌شوند.

مرحله یازدهم — تست اتصال به CPU

ماژول در کنار PLC مناسب آزمایش می‌شود.

مرحله دوازدهم — تست عملی I/O

ورودی‌ها و خروجی‌ها تحت شرایط واقعی یا شبیه‌سازی‌شده بررسی می‌شوند.

مرحله سیزدهم — تست پایداری

دستگاه برای چند سیکل کاری متوالی بررسی می‌شود.

تست نهایی ماژول DELTA DVP16SP

اشتباهات رایج در تعمیر DVP16SP

1. اشتباه گرفتن مدل R با T یا TS

قبل از تعمیر باید پسوند کامل دستگاه مشخص شود؛ زیرا نوع خروجی کاملاً متفاوت است.

2. تست خروجی بدون توجه به نوع NPN/PNP

روش تست DVP16SP11T با DVP16SP11TS یکسان نیست.

3. تعویض رله بدون بررسی بار

اگر علت اصلی خرابی بار نامناسب باشد، رله جدید نیز ممکن است مجدداً آسیب ببیند.

4. تعویض ترانزیستور بدون بررسی Driver

خرابی Driver می‌تواند باعث خرابی مجدد Power Transistor شود.

5. نادیده گرفتن تغذیه

ماژول طبق مستندات Delta تغذیه 24VDC را از CPU دریافت می‌کند؛ بنابراین اتصال و تغذیه باید قبل از تعمیر برد بررسی شود.

6. تعویض ماژول بدون تست سنسور و بار

ممکن است مشکل اصلاً از DVP16SP نباشد.

نگهداری پیشگیرانه DVP16SP

برای افزایش عمر ماژول بهتر است:

تابلو تمیز و خشک باشد.

اتصالات و ترمینال‌ها بررسی شوند.

تغذیه 24VDC در محدوده مناسب قرار داشته باشد.

از بارهای نامناسب برای خروجی استفاده نشود.

در مدل Relay، شرایط بارهای القایی کنترل شوند.

در مدل Transistor، جریان خروجی از ظرفیت مجاز تجاوز نکند.

گردوغبار روی PCB تجمع نداشته باشد.

وضعیت کانکتور اتصال با CPU کنترل شود.

ارتباط DVP16SP با تجهیزات صنعتی

این ماژول می‌تواند بخشی از یک سیستم کنترلی بزرگ‌تر باشد.

ورودی‌ها ممکن است به:

سنسورها

و خروجی‌ها به:

کنتاکتورها، رله‌ها، شیرهای برقی یا تجهیزات DC

متصل باشند.

در نمونه کاربردی رسمی Delta، DVP16SP به‌عنوان ماژول DI/DO در یک سیستم شامل DVP PLC و شبکه DeviceNet استفاده شده است.

بنابراین هنگام تعمیر یک ماژول واقعی، شناخت تجهیز متصل به هر کانال می‌تواند برای تشخیص علت خرابی بسیار مفید باشد.

نرم‌افزار و تست PLC

خود DVP16SP یک CPU برنامه‌پذیر مستقل نیست، بنابراین تنظیم منطق و برنامه از CPU اصلی DVP انجام می‌شود.

Delta اعلام کرده است که ISPSoft و WPLSoft نرم‌افزارهای ویرایش برنامه برای DVP هستند و ISPSoft از تمام سری‌های DVP پشتیبانی می‌کند.

بنابراین اگر از نظر سخت‌افزاری ماژول سالم باشد ولی رفتار I/O نادرست باشد، باید برنامه PLC و Configuration سیستم نیز بررسی شوند.

ارتباطات PLC Delta و Modbus

در سیستم‌های DVP، ارتباطات می‌توانند از طریق PLC اصلی و تجهیزات ارتباطی انجام شوند و Delta برای DVP راهکارهای استانداردی مانند Modbus را مستند کرده است.

اما DVP16SP خودش را نباید با یک CPU دارای پورت ارتباطی اشتباه گرفت؛ این قطعه در درجه اول یک Digital I/O Module است.

جدول مدل‌ها و ویژگی‌های مرتبط

این مدل‌ها در کاتالوگ و Manual رسمی سری DVP-S فهرست شده‌اند.

اگر DVP16SP در خط تولید خراب شود

در یک خط تولید، خرابی ماژول I/O ممکن است باعث شود فقط یک سنسور از کار بیفتد یا چند عملگر همزمان متوقف شوند.

برای همین بهتر است هنگام تعمیر موارد زیر ثبت شوند:

شماره کانال خراب

نوع سنسور یا بار

ولتاژ کاری

نوع خروجی

شرایطی که خرابی رخ داده

آیا خرابی دائمی است یا متناوب

این اطلاعات به پیدا کردن علت اصلی کمک زیادی می‌کنند.

سوالات متداول تعمیر DELTA DVP-16SP

DVP-16SP چیست؟

DVP-16SP یکی از ماژول‌های دیجیتال I/O سری DVP-S دلتا است و در مدل‌های 16SP11R، 16SP11T و 16SP11TS دیده می‌شود.

آیا DVP16SP یک CPU PLC است؟

خیر. این تجهیز یک Digital I/O Module است که در کنار CPU سری DVP استفاده می‌شود.

DVP16SP چند ورودی دارد؟

مدل‌های 16SP دارای 8 ورودی دیجیتال هستند.

DVP16SP چند خروجی دارد؟

مدل‌های 16SP دارای 8 خروجی دیجیتال هستند. نوع خروجی به پسوند مدل بستگی دارد.

تفاوت DVP16SP11R و DVP16SP11T چیست؟

DVP16SP11R خروجی Relay دارد، در حالی که DVP16SP11T خروجی Transistor از نوع NPN/Sinking دارد.

تفاوت DVP16SP11T و DVP16SP11TS چیست؟

هر دو دارای 8 خروجی ترانزیستوری هستند، اما 11T نوع NPN/Sinking و 11TS نوع PNP/Sourcing است.

ورودی DVP16SP چند ولت است؟

ورودی دیجیتال مدل‌های مستندشده 24VDC است.

تغذیه خود ماژول چگونه است؟

در مشخصات DVP-S، تغذیه ماژول 24VDC از PLC CPU اعلام شده است.

آیا خروجی Relay قابل تعمیر است؟

بسته به شدت آسیب، رله، مدار Driver، PCB و مسیرهای خروجی می‌توانند بررسی و در موارد مناسب تعمیر شوند.

آیا خروجی ترانزیستوری قابل تعمیر است؟

بله، بسته به نوع خرابی می‌توان Transistor، Driver، اپتوکوپلر، مقاومت‌ها و مسیر PCB را بررسی کرد.

اگر یک Input کار نکند، حتماً ماژول خراب است؟

خیر. سنسور، سیم‌بندی، تغذیه 24VDC و ترمینال نیز باید بررسی شوند.

اگر Output دائم روشن باشد، علت چیست؟

در مدل Relay ممکن است کنتاکت رله چسبیده باشد و در مدل Transistor ممکن است ترانزیستور خروجی Short شده باشد؛ مدار Driver و بار نیز باید بررسی شوند.

آیا خرابی بار می‌تواند باعث خرابی Output شود؟

بله. اضافه‌جریان، اتصال کوتاه یا شرایط نامناسب بار می‌تواند به مدار خروجی آسیب بزند.

آیا DVP16SP با WPLSoft کار می‌کند؟

برنامه‌ریزی مربوط به DVP توسط نرم‌افزارهای Delta انجام می‌شود؛ Delta، WPLSoft و ISPSoft را برای DVP معرفی کرده است. خود DVP16SP اما ماژول I/O است و CPU اصلی برنامه را اجرا می‌کند.

آیا DVP16SP از Modbus استفاده می‌کند؟

ارتباط Modbus در خانواده DVP از طریق CPU و رابط‌های ارتباطی مربوط به سیستم انجام می‌شود؛ DVP16SP به‌عنوان ماژول I/O دیجیتال عمل می‌کند.

آیا برای تعمیر باید مدل کامل را بدانم؟

بله. بین DVP16SP11R، DVP16SP11T و DVP16SP11TS تفاوت مهمی در نوع خروجی وجود دارد و این موضوع مستقیماً روی روش تست و تعمیر تأثیر می‌گذارد.

جمع‌بندی

DELTA DVP-16SP یک تجهیز از سری DVP-S دلتا است که برای توسعه ورودی و خروجی دیجیتال سیستم PLC استفاده می‌شود. مدل‌های اصلی این خانواده شامل DVP16SP11R، DVP16SP11T و DVP16SP11TS هستند و هر سه 8 ورودی و 8 خروجی دارند، اما نوع خروجی آن‌ها متفاوت است.

در مدل 11R خروجی‌ها Relay هستند، در مدل 11T خروجی‌ها Transistor نوع NPN/Sinking و در مدل 11TS خروجی‌ها Transistor نوع PNP/Sourcing هستند. ورودی‌ها 24VDC بوده و تغذیه ماژول از CPU اصلی PLC تأمین می‌شود.

تعمیر تخصصی این ماژول باید شامل بررسی تغذیه، ورودی‌ها، اپتوکوپلرها، مدار Logic، رله یا ترانزیستور خروجی، Driver، ترمینال‌ها، PCB و اتصال ماژول با CPU باشد.

همچنین هنگام تعمیر نباید خرابی یک کانال را بدون بررسی سنسور یا بار متصل‌شده به خود ماژول نسبت داد؛ زیرا اتصال کوتاه، اضافه‌جریان یا سیم‌بندی نامناسب می‌تواند منشأ خرابی خروجی باشد.

در برزین الکترونیک تعمیر DELTA DVP-16SP می‌تواند شامل عیب‌یابی و تعمیر مدارهای Input و Output، Power، رله‌ها، ترانزیستورهای خروجی، اپتوکوپلرها، برد الکترونیکی و اتصالات و در نهایت تست کامل 8 ورودی و 8 خروجی باشد.

برای تعیین دقیق قطعات و روش تعمیر، پسوند کامل مدل روی بدنه، مانند DVP16SP11R، DVP16SP11T یا DVP16SP11TS، باید مبنا قرار گیرد.
