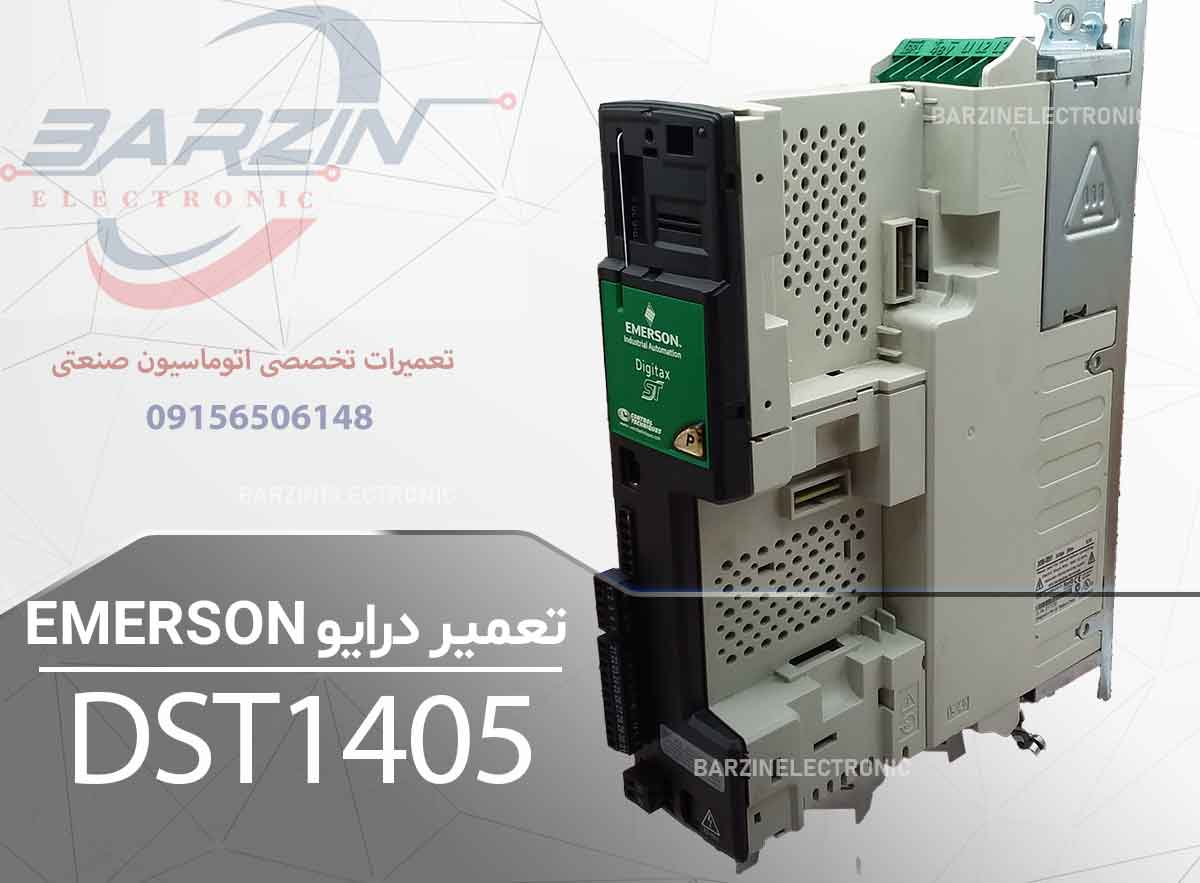

تعمیر درایو EMERSON DST1405 | تعمیر تخصصی سروو درایو Digitax ST

درایو EMERSON DST1405 یکی از سروو درایوهای خانواده Digitax ST است که برای کاربردهای حرکتی و ماشین‌آلاتی که به کنترل دقیق سرعت، گشتاور و موقعیت نیاز دارند طراحی شده است. این درایو در بسیاری از کاربردهای اتوماسیون صنعتی، ماشین‌آلات بسته‌بندی، خطوط تولید، سیستم‌های انتقال، تجهیزات دارای حرکت سریع و سایر سیستم‌های Motion Control مورد استفاده قرار می‌گیرد.

DST1405 یک درایو ساده کنترل موتور نیست؛ این تجهیز برای کار با سرووموتور و سیستم فیدبک طراحی شده و در کنار مدار قدرت، دارای بخش‌های کنترلی، ورودی و خروجی، رابط‌های ارتباطی و مسیرهای فیدبک انکودر است.

در برزین الکترونیک، تعمیر درایو EMERSON DST1405 با بررسی بخش تغذیه، مدار قدرت، IGBT، DC Bus، مدار Gate Driver، برد کنترل، ورودی و خروجی‌ها، مدار فیدبک، سیستم خنک‌کاری و در صورت وجود ماژول‌های ارتباطی انجام می‌شود.

یکی از نکات مهم درباره این مدل این است که مشکل سروو درایو لزوماً همیشه از بخش قدرت نیست. در برخی خرابی‌ها، درایو روشن می‌شود اما به علت اشکال در Feedback، Enable، تنظیمات یا ارتباط با موتور وارد Trip می‌شود. به همین دلیل عیب‌یابی باید از بخش ورودی و وضعیت سیستم شروع شده و تا مدار قدرت و کنترل ادامه پیدا کند.

━━━━━━━━━━━━━━━━━━━━

تعمیر تخصصی EMERSON DST1405 در برزین الکترونیک

DST1405 بخشی از خانواده Digitax ST است که توسط Control Techniques توسعه داده شده و امروزه مستندات رسمی آن در مجموعه Nidec / Control Techniques قابل دسترسی است.

Digitax ST برای کاربردهای دینامیکی و Motion Control طراحی شده و امکاناتی مانند ورودی فیدبک انکودر، ورودی و خروجی‌های آنالوگ و دیجیتال، ارتباط سریال، گزینه‌های ارتباطی و Safe Torque Off را در پلتفرم خود ارائه می‌کند.

در نسخه‌های مختلف Digitax ST، قابلیت‌ها و ماژول‌های قابل نصب ممکن است متفاوت باشند؛ بنابراین در زمان تعمیر باید نه‌تنها مدل DST1405، بلکه Variant و Option Moduleهای نصب‌شده نیز بررسی شوند.

━━━━━━━━━━━━━━━━━━━━

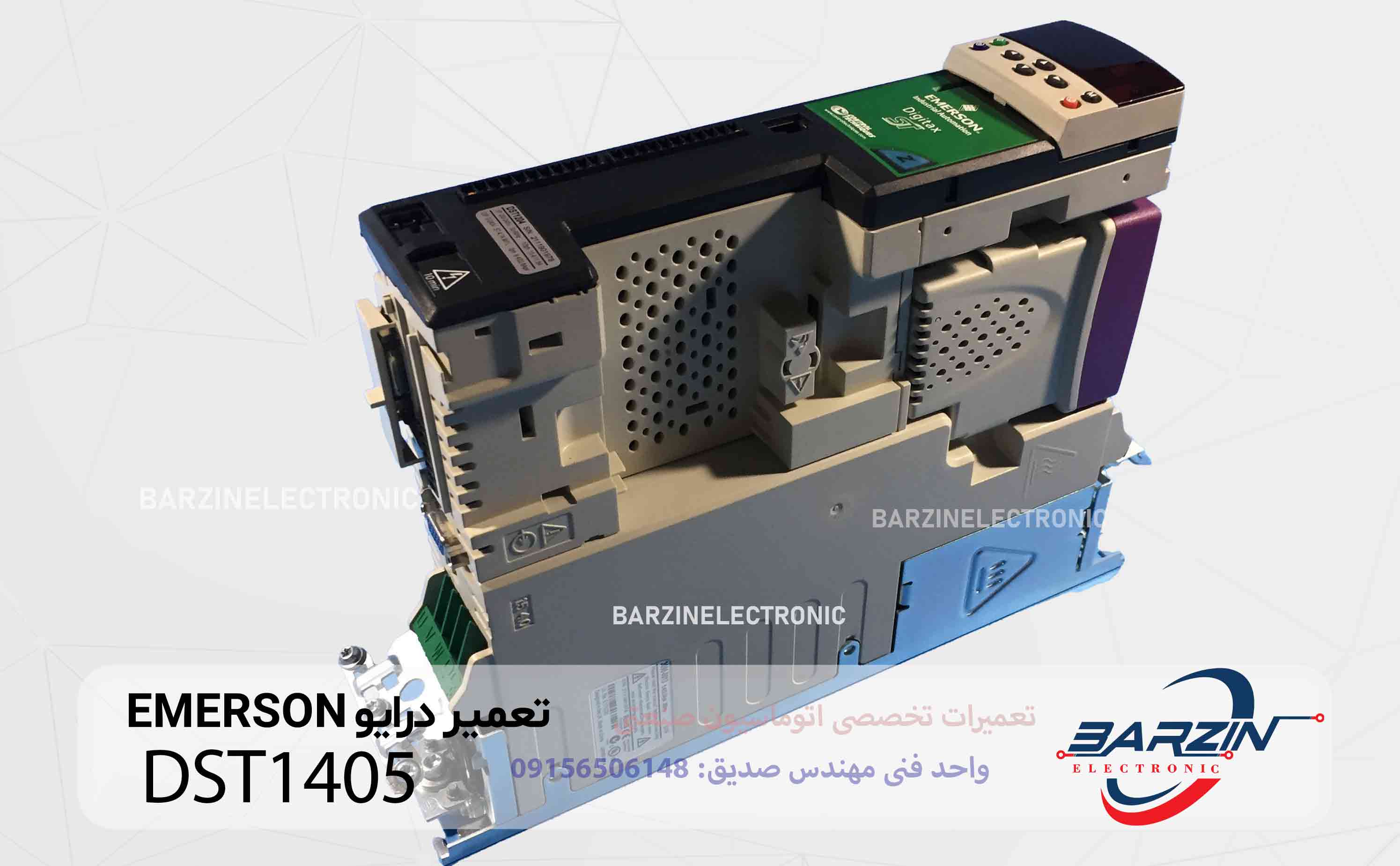

EMERSON DST1405 چیست؟

EMERSON DST1405 یک Servo Drive از خانواده Digitax ST است.

این سری برای کنترل موتورهای سروو و کاربردهای حرکتی با پاسخ دینامیکی بالا طراحی شده است. مستندات سازنده، Digitax ST را برای کنترل Servo Motor، Linear Motor، Linear Actuator و Gearmotor معرفی کرده‌اند.

از امکانات اصلی خانواده Digitax ST می‌توان به کنترل سرعت، گشتاور و موقعیت، فیدبک موتور، ورودی و خروجی‌های آنالوگ و دیجیتال، ارتباط RS-485، ماژول‌های ارتباطی و Safe Torque Off اشاره کرد.

DST1405 در کلاس 380 تا 480Vac سه‌فاز قرار می‌گیرد و طبق دیتاشیت، جریان ورودی آن 9.9A، جریان خروجی پیوسته 8A و جریان پیک آن 24A است. سازنده این مقادیر را در شرایط تعیین‌شده برای عملکرد درایو ارائه کرده است.

━━━━━━━━━━━━━━━━━━━━

جدول مشخصات فنی EMERSON DST1405

مقادیر فوق برای مدل DST1405 در دیتاشیت Digitax ST ثبت شده‌اند. همچنین در همان مستندات، برای مدل 1405 ورودی 380–480V سه‌فاز و خروجی 8A پیوسته و 24A پیک مشخص شده است.

━━━━━━━━━━━━━━━━━━━━

ساختار داخلی درایو EMERSON DST1405

برای تعمیر تخصصی این درایو باید بخش‌های مختلف آن به‌صورت جداگانه بررسی شوند.

بخش ورودی و تغذیه

اولین قسمت مهم، ورودی AC و مدار تغذیه داخلی است.

اشکال در این بخش ممکن است باعث روشن نشدن کامل درایو، ریست شدن، نمایش وضعیت غیرعادی یا ایجاد Trip شود.

در خرابی‌های مربوط به تغذیه، بررسی فیوز، مدار یکسوساز، خازن‌ها، مدار راه‌اندازی منبع تغذیه و ولتاژهای داخلی اهمیت دارد.

مدار DC Bus

پس از تبدیل ورودی AC، انرژی الکتریکی در باس DC در اختیار بخش اینورتر قرار می‌گیرد.

خازن‌های DC Bus، مدار شارژ اولیه و مسیرهای مرتبط با باس باید در تعمیر مورد بررسی قرار گیرند.

وجود Ripple بیش از حد، افزایش ESR خازن‌ها یا خرابی بخش شارژ می‌تواند باعث ایجاد اختلال در عملکرد درایو شود.

بخش IGBT

بخش IGBT مسئول تولید خروجی سه‌فاز مورد نیاز موتور است.

اتصال کوتاه، نشتی، شکست نیمه‌هادی یا آسیب Gate از خرابی‌های مهم این قسمت هستند.

خرابی این بخش می‌تواند به شکل Trip هنگام Enable، اتصال کوتاه خروجی یا از بین رفتن یکی از فازهای موتور ظاهر شود.

Gate Driver

حتی در صورتی که IGBT سالم باشد، خرابی Driver می‌تواند باعث شود سوییچ قدرت به‌درستی کنترل نشود.

به همین دلیل در تعمیر حرفه‌ای، سلامت IGBT باید همراه با بررسی Driver و مسیر فرمان Gate بررسی شود.

برد کنترل

برد کنترل مرکز تصمیم‌گیری درایو است.

پارامترها، منطق Enable، فرمان حرکت، نظارت بر خطاها، وضعیت فیدبک و بسیاری از عملکردهای کنترل از این بخش مدیریت می‌شوند.

مدار Feedback

در یک سیستم سروو، فیدبک موتور اهمیت بسیار زیادی دارد.

در صورت وجود خطا در انکودر، کابل، کانکتور یا رابط فیدبک، امکان دارد درایو روشن باشد اما نتواند سرووموتور را به‌درستی راه‌اندازی کند.

بخش ارتباطات

Digitax ST از ارتباط سریال RS-485 با Modbus RTU پشتیبانی می‌کند و برخی Variantها می‌توانند با ماژول‌های اختیاری، امکانات ارتباطی دیگری نیز داشته باشند.

━━━━━━━━━━━━━━━━━━━━

کاربردهای EMERSON DST1405

Digitax ST برای کاربردهای Dynamic Motion Control طراحی شده است.

برخی کاربردهای متداول این خانواده عبارت‌اند از:

ماشین‌آلات بسته‌بندی

سیستم‌های Labeling

ماشین‌های انتقال و Conveyor

ماشین‌آلات Pick and Place

سیستم‌های Feeding

تجهیزات Form-Fill-Seal

دستگاه‌های Rotary Knife

سیستم‌های Flying Shear

تجهیزات تولیدی با حرکت سریع

ماشین‌آلات اکستروژن

سیستم‌های چندمحوره

Control Techniques در مستندات Digitax ST نمونه‌هایی مانند Rotary Knife، Flying Shear، Pick-and-Place، Cartoner، Conveyor، High-Speed Labeler و Extruder را به‌عنوان کاربردهای این خانواده معرفی کرده است.

━━━━━━━━━━━━━━━━━━━━

علائم خرابی درایو EMERSON DST1405

خرابی DST1405 می‌تواند در مراحل مختلف بروز کند.

جدول علائم خرابی

━━━━━━━━━━━━━━━━━━━━

شایع‌ترین خرابی‌های EMERSON DST1405

خرابی IGBT

یکی از مهم‌ترین ایرادهای درایوهای سروو، خرابی بخش قدرت است.

زمانی که موتور تحت بار سنگین کار می‌کند یا اتصال نامناسب در خروجی وجود دارد، بخش قدرت ممکن است آسیب ببیند.

در زمان تعمیر باید علاوه بر خود IGBT، مسیرهای Gate، Driver و حفاظت نیز بررسی شوند.

خرابی خازن‌های DC Bus

خازن‌های DC Link با گذشت زمان ممکن است ظرفیت خود را از دست بدهند یا ESR آن‌ها افزایش پیدا کند.

این وضعیت می‌تواند به Ripple بیشتر و رفتار ناپایدار درایو منجر شود.

خرابی منبع تغذیه

خرابی خازن‌های کوچک، قطعات سوئیچینگ، مدار Startup یا رگولاتورها می‌تواند موجب خاموشی کامل یا عملکرد متناوب شود.

خرابی فن

DST1405 دارای سیستم خنک‌کاری با فن داخلی است. بنابراین سلامت فن، مسیر عبور هوا و شرایط حرارتی در تعمیر اهمیت دارد.

فن ضعیف یا متوقف‌شده می‌تواند در عملکرد طولانی‌مدت باعث افزایش دما شود.

خرابی Feedback

درایو ممکن است کاملاً روشن باشد اما در اثر مشکل انکودر یا کابل Feedback وارد خطا شود.

در این شرایط نباید بدون بررسی سیستم فیدبک، سراغ تعویض IGBT رفت.

خرابی برد کنترل

آسیب برد کنترل می‌تواند به شکل عدم پذیرش فرمان، خطاهای غیرعادی، اختلال ارتباطی یا ناتوانی در Enable شدن ظاهر شود.

━━━━━━━━━━━━━━━━━━━━

خطاهای رایج و عیب‌یابی Digitax ST

در مستندات Digitax ST، خانواده‌ای از Trip Codeها برای خطاهای مختلف درایو تعریف شده است. از جمله کدهای مستندشده می‌توان به مواردی مانند:

OI.AC

OV

UU

OI.br

It.br

PH

O.ht1

O.CtL

EEF

Et

و خطاهای مرتبط با Encoder و Option Module اشاره کرد.

این کدها باید با نسخه نرم‌افزار، Variant و منوال همان درایو تطبیق داده شوند و نباید صرفاً بر اساس نام خطا قطعه‌ای تعویض شود.

در خانواده Digitax ST، تاریخچه Trip نیز در پارامترهای تشخیصی ذخیره می‌شود؛ در مستندات فیدبک، Pr 10.20 به‌عنوان جدیدترین Trip ثبت‌شده معرفی شده و تاریخچه Trip در پارامترهای مربوطه نگهداری می‌شود.

جدول خطا و عیب‌یابی

این جدول برای شروع عیب‌یابی است؛ تشخیص نهایی باید با مشاهده پارامترها و بررسی سخت‌افزار انجام شود.

━━━━━━━━━━━━━━━━━━━━

عیب‌یابی خطای Over Current در DST1405

Over Current می‌تواند دلایل مختلفی داشته باشد.

موتور معیوب، اتصال اشتباه، کابل آسیب‌دیده، اتصال کوتاه، بار مکانیکی سنگین، پارامتر نامناسب یا خرابی IGBT از مواردی هستند که باید بررسی شوند.

اگر Trip بلافاصله هنگام Enable رخ می‌دهد، بررسی بخش قدرت اهمیت بیشتری پیدا می‌کند.

اگر خطا فقط هنگام شتاب‌گیری رخ دهد، علاوه بر بخش قدرت باید شرایط بار، پارامترهای حرکت و سیستم مکانیکی نیز بررسی شوند.

━━━━━━━━━━━━━━━━━━━━

عیب‌یابی خطای Encoder در EMERSON DST1405

سیستم سروو به فیدبک موقعیت و سرعت متکی است.

بنابراین هنگام مشاهده Encoder Fault باید موارد زیر بررسی شود:

کابل Feedback

سوکت‌ها

اتصال شیلد

تغذیه انکودر

خود انکودر موتور

نوع Feedback تعریف‌شده در پارامترها

Option Module

برد رابط Feedback

در صورتی که موتور و کابل سالم باشند، ممکن است اشکال از Interface داخلی درایو باشد.

━━━━━━━━━━━━━━━━━━━━

عیب‌یابی خطای Over Voltage

در حالت کاهش سرعت، انرژی بازگشتی موتور می‌تواند روی DC Bus اثر بگذارد.

در چنین شرایطی مدار ترمز و مقاومت ترمز اهمیت پیدا می‌کنند.

همچنین زمان Deceleration نامناسب یا شرایط مکانیکی با اینرسی بالا می‌تواند شرایط خطا را ایجاد کند.

درایو نباید صرفاً به دلیل مشاهده OV، بدون بررسی علت اصلی، تعمیر یا تعویض شود.

━━━━━━━━━━━━━━━━━━━━

مراحل تعمیر EMERSON DST1405 در برزین الکترونیک

مرحله اول: ثبت مدل و اطلاعات پلاک

ابتدا مدل، Variant، Part Number، شماره سریال و اطلاعات روی پلاک ثبت می‌شوند.

مرحله دوم: بررسی ظاهری

بدنه، فن، ترمینال‌ها، کانکتورها و آثار گرمایی یا سوختگی بررسی می‌شوند.

مرحله سوم: تست ورودی و تغذیه

مدار ورودی و منابع تغذیه داخلی بررسی می‌شوند.

مرحله چهارم: بررسی DC Bus

خازن‌ها، مدار شارژ و باس DC بررسی می‌شوند.

مرحله پنجم: بررسی بخش قدرت

IGBT، مسیرهای قدرت و Driver بررسی می‌شوند.

مرحله ششم: بررسی برد کنترل

سیگنال‌های کنترل و وضعیت پردازنده و تغذیه برد بررسی می‌شوند.

مرحله هفتم: بررسی Feedback

ورودی Encoder، کانکتورها و مدارهای رابط تست می‌شوند.

مرحله هشتم: بررسی Option Module

در صورت وجود ماژول‌های ارتباطی یا Feedback، ارتباط و عملکرد آن‌ها بررسی می‌شود.

مرحله نهم: تست عملکرد

پس از تعمیر، درایو در شرایط مناسب روشن شده و وضعیت فرمان، خروجی و خطاها بررسی می‌شود.

مرحله دهم: تست با موتور

در صورت فراهم بودن شرایط مناسب، سرووموتور موردنظر به درایو متصل شده و عملکرد سیستم بررسی می‌شود.

━━━━━━━━━━━━━━━━━━━━

تست نهایی DST1405 پس از تعمیر

تست نهایی یک درایو سروو باید دقیق‌تر از یک تست ساده روشن شدن باشد.

موارد مهم عبارت‌اند از:

روشن شدن صحیح

عدم وجود Trip غیرعادی

صحت Enable

صحت فیدبک

عملکرد صحیح خروجی‌های موتور

بررسی جریان

بررسی دمای کاری

عملکرد فن

بررسی حرکت موتور

بررسی توقف و شتاب‌گیری

بررسی عملکرد در شرایط کاری

درایوی که فقط روی میز روشن می‌شود لزوماً آماده استفاده در ماشین نیست.

━━━━━━━━━━━━━━━━━━━━

جدول مدل‌های مرتبط Digitax ST

مقادیر این جدول از جدول Ratings دیتاشیت Digitax ST استخراج شده‌اند.

━━━━━━━━━━━━━━━━━━━━

ویژگی‌های مهم خانواده Digitax ST

خانواده Digitax ST فقط یک درایو قدرت نیست و امکانات کنترلی متعددی در آن در نظر گرفته شده است.

سازنده برای این خانواده قابلیت‌هایی مانند:

کنترل Analog Velocity

کنترل Analog Torque

Preset Velocity

Pulse/Direction

Pulse/Pulse

Indexing

Gearing

Homing

Motion Control

Modbus RTU

EtherCAT در Variant مربوطه

و Option Moduleهای ارتباطی و Feedback

را معرفی کرده است.

این امکانات باعث می‌شوند عیب‌یابی DST1405 در یک سیستم صنعتی نیازمند بررسی هم‌زمان سخت‌افزار، موتور، Feedback و تنظیمات باشد.

━━━━━━━━━━━━━━━━━━━━

نکات مهم در تعویض EMERSON DST1405

اگر درایو قابلیت تعمیر اقتصادی یا مطمئن نداشته باشد و قرار باشد با قطعه جایگزین تعویض شود، فقط مدل DST1405 کافی نیست.

باید موارد زیر بررسی شوند:

Variant درایو

Option Module

نوع موتور

اطلاعات پلاک موتور

نوع Encoder

تنظیمات پارامتر

وجود Brake

سیستم ارتباطی

نسخه نرم‌افزار

سازگاری فیدبک

در مستندات Digitax ST، نسخه نرم‌افزار درایو قابل بررسی است و سازنده تأکید کرده که در سیستم‌های موجود، نسخه نرم‌افزار باید با درایوهای دیگر همان سیستم تطبیق داده شود.

━━━━━━━━━━━━━━━━━━━━

چرا EMERSON DST1405 خراب می‌شود؟

خرابی این درایو می‌تواند به دلایل مختلفی رخ دهد.

اضافه‌بار، مشکل موتور، اتصال کوتاه کابل، افزایش دما، خرابی فن، نوسان برق، خرابی خازن‌ها، مشکل بخش قدرت، اشکال در Feedback یا شرایط نامناسب ماشین از جمله مواردی هستند که باید بررسی شوند.

در بعضی موارد علت اصلی، خارج از خود درایو است.

مثلاً اگر موتور یا کابل آن اتصال کوتاه داشته باشد، حتی یک درایو تعمیرشده نیز ممکن است دوباره آسیب ببیند.

به همین دلیل بررسی کل سیستم قبل از تست نهایی اهمیت زیادی دارد.

━━━━━━━━━━━━━━━━━━━━

نگهداری از EMERSON DST1405

برای افزایش عمر درایو، تهویه مناسب تابلو ضروری است.

فن داخلی باید در وضعیت مناسب کار کند.

گردوغبار نباید مسیر گردش هوا را مسدود کند.

اتصالات قدرت باید محکم و صحیح باشند.

همچنین موتور و کابل موتور باید در وضعیت مناسبی قرار داشته باشند.

در سیستم‌های سروو، وضعیت Encoder و کابل Feedback نیز باید دوره‌ای بررسی شود.

━━━━━━━━━━━━━━━━━━━━

سوالات متداول درباره تعمیر EMERSON DST1405

EMERSON DST1405 چیست؟

DST1405 یک Servo Drive از خانواده Digitax ST است که برای کاربردهای Motion Control و کنترل سرووموتور استفاده می‌شود.

ورودی DST1405 چند ولت است؟

مدل DST1405 برای ورودی 380 تا 480Vac سه‌فاز در دیتاشیت Digitax ST مشخص شده است.

جریان خروجی DST1405 چقدر است؟

جریان خروجی پیوسته 8A و جریان پیک 24A در جدول Ratings سازنده ثبت شده است.

آیا DST1405 فقط برای سرووموتور است؟

این خانواده برای کاربردهای سروو و Motion Control طراحی شده و از Servo Motor، Linear Motor، Linear Actuator و Gearmotor پشتیبانی می‌کند.

آیا خرابی انکودر می‌تواند باعث Trip شود؟

بله. سیستم Feedback یکی از بخش‌های مهم سروو سیستم است و خرابی انکودر، کابل، کانکتور یا رابط Feedback می‌تواند موجب خطای فیدبک شود.

آیا خراب شدن IGBT باعث عدم حرکت موتور می‌شود؟

بله. خرابی بخش قدرت می‌تواند موجب از بین رفتن خروجی موتور یا ایجاد Trip شود، اما عدم حرکت موتور همیشه به معنی خرابی IGBT نیست و Feedback و فرمان Enable نیز باید بررسی شوند.

آیا DST1405 قابل تعمیر است؟

بسته به نوع خرابی، امکان تعمیر بخش تغذیه، مدار قدرت، کنترل، Feedback و برخی قسمت‌های الکترونیکی وجود دارد. تشخیص نهایی پس از تست انجام می‌شود.

برای تعمیر DST1405 چه اطلاعاتی لازم است؟

عکس پلاک، کد کامل درایو، Variant، کد خطا، وضعیت LED یا نمایشگر، اطلاعات موتور و شرح دقیق ایراد می‌تواند روند عیب‌یابی را بسیار دقیق‌تر کند.

━━━━━━━━━━━━━━━━━━━━

جمع‌بندی

EMERSON DST1405 یکی از مدل‌های خانواده Digitax ST و یک Servo Drive سه‌فاز برای کاربردهای Motion Control است. مشخصات رسمی این مدل شامل ورودی 380 تا 480Vac سه‌فاز، جریان ورودی 9.9A، جریان خروجی پیوسته 8A و جریان پیک 24A است. این درایو دارای ورودی فیدبک، کنترل‌های آنالوگ و دیجیتال، ارتباط RS-485 و امکانات توسعه‌ای مختلف در قالب Variant و Option Module است.

خرابی DST1405 می‌تواند از بخش تغذیه، DC Bus، IGBT، Gate Driver، برد کنترل، فن، Feedback، ارتباطات یا حتی موتور و کابل‌های متصل به درایو ناشی شود.

به همین دلیل تعمیر حرفه‌ای این درایو باید با عیب‌یابی مرحله‌ای و تست نهایی تحت شرایط مناسب انجام شود.

در برزین الکترونیک، تعمیر درایو EMERSON DST1405 با بررسی بخش‌های الکترونیکی و مدار قدرت، تشخیص علت خرابی و تست عملکرد نهایی انجام می‌شود.
