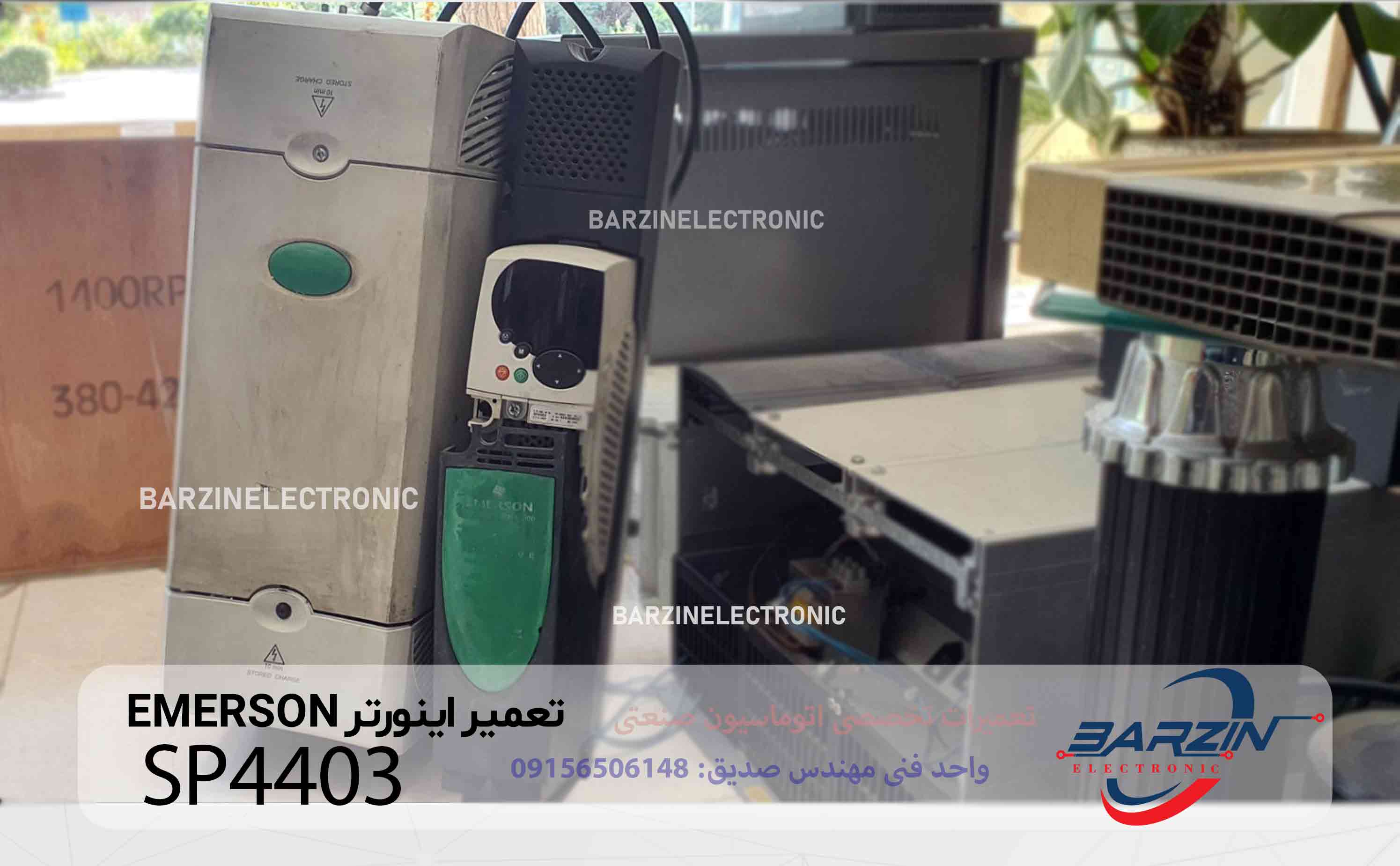

تعمیر اینورتر Emerson SP4403 یکی از خدمات تخصصی در زمینه تعمیر درایوهای صنعتی و تجهیزات کنترل موتور است. اینورترهای سری Unidrive SP برای کنترل موتورهای الکتریکی در کاربردهای صنعتی مورد استفاده قرار می‌گیرند و خرابی آن‌ها می‌تواند باعث توقف دستگاه، قطع فرآیند تولید یا ایجاد خطا در سیستم کنترل شود.

اینورتر Emerson SP4403 در صورت بروز مشکل ممکن است با علائمی مانند روشن نشدن، نمایش خطا، عدم راه‌اندازی موتور، قطع خروجی، افزایش جریان، ناپایداری عملکرد یا ایجاد خطا هنگام استارت مواجه شود.

عیب‌یابی صحیح اینورتر تنها با بررسی ظاهری یا روشن کردن دستگاه انجام نمی‌شود. بخش‌هایی مانند مدار قدرت، IGBT، مدار درایور، منبع تغذیه، خازن‌های DC Bus، مدار کنترل، ورودی‌ها و خروجی‌ها و سیستم خنک‌کننده باید به صورت مرحله‌به‌مرحله بررسی شوند.

در مجموعه برزین الکترونیک، تعمیر و عیب‌یابی تجهیزات الکترونیک صنعتی و درایوهای کنترل موتور انجام می‌شود و پس از تعمیر، عملکرد دستگاه در شرایط مناسب مورد تست قرار می‌گیرد.

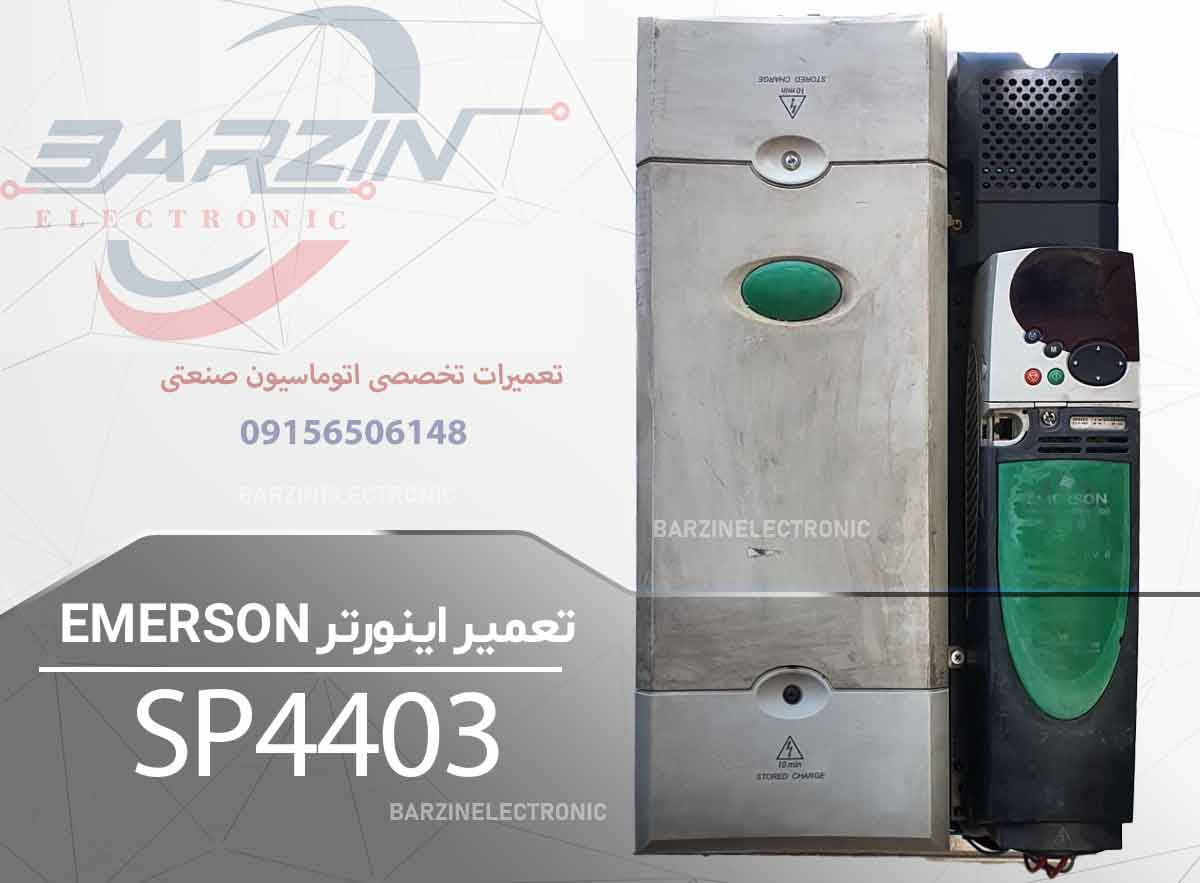

اینورتر Emerson SP4403 چیست؟

Emerson Unidrive SP یکی از خانواده‌های درایوهای صنعتی برای کنترل موتورهای الکتریکی است.

این خانواده از درایوها در کاربردهای مختلف اتوماسیون صنعتی مورد استفاده قرار گرفته‌اند و بسته به مدل و تنظیمات می‌توانند برای کنترل موتور و سیستم‌های صنعتی مختلف استفاده شوند.

اینورتر وظیفه دارد توان الکتریکی مناسب را در اختیار موتور قرار داده و امکان کنترل پارامترهایی مانند سرعت و عملکرد موتور را فراهم کند.

در یک سیستم صنعتی می‌توان مسیر کلی عملکرد را این‌گونه در نظر گرفت:

برق ورودی → مدار قدرت → باس DC → مدار سوئیچینگ → خروجی موتور

در کنار این مسیر قدرت، مدار کنترل نیز وظیفه مدیریت عملکرد درایو را بر عهده دارد.

کاربرد اینورتر Emerson Unidrive SP

درایوهای صنعتی برای کنترل انواع موتورهای الکتریکی مورد استفاده قرار می‌گیرند.

کاربردهای آن‌ها می‌تواند شامل موارد زیر باشد:

• ماشین‌آلات صنعتی
• خطوط تولید
• نوار نقاله
• پمپ‌ها
• فن‌ها
• کمپرسورها
• تجهیزات انتقال مواد
• ماشین‌آلات بسته‌بندی
• سیستم‌های اتوماسیون صنعتی
• تجهیزات تولیدی
• ماشین‌آلات CNC
• سیستم‌های کنترل حرکت

در چنین کاربردهایی خرابی اینورتر می‌تواند مستقیماً باعث توقف موتور و در نتیجه توقف بخشی از خط تولید شود.

علائم خرابی اینورتر Emerson SP4403

خرابی درایو ممکن است با علائم مختلفی ظاهر شود.

مهم‌ترین نشانه‌ها عبارت‌اند از:

• روشن نشدن اینورتر
• نمایش خطا
• خاموش شدن ناگهانی
• عدم استارت موتور
• قطع شدن خروجی
• خطای اضافه جریان
• خطای اضافه ولتاژ
• خطای کمبود ولتاژ
• افزایش دمای درایو
• صدای غیرعادی
• سوختن فیوز
• اتصال کوتاه در خروجی
• عملکرد ناپایدار موتور
• توقف موتور هنگام بارگیری
• خطا هنگام استارت

هر یک از این علائم می‌تواند علت متفاوتی داشته باشد و باید به صورت اصولی بررسی شود.

تعمیر اینورتر Emerson SP4403 که روشن نمی‌شود

یکی از خرابی‌های مهم درایوهای صنعتی، روشن نشدن کامل دستگاه است.

در این شرایط ابتدا باید ورودی برق، فیوزها، اتصالات و مدار تغذیه بررسی شوند.

اگر برق ورودی مناسب باشد ولی دستگاه روشن نشود، احتمال وجود مشکل در مدار تغذیه داخلی، مدارهای حفاظتی یا بخش‌های الکترونیکی وجود دارد.

در این مرحله نباید بدون بررسی علت اصلی، قطعات را به صورت تصادفی تعویض کرد.

ابتدا مسیر تغذیه باید مشخص شود و سپس بخش معیوب شناسایی شود.

بررسی مدار قدرت Emerson SP4403

مدار قدرت یکی از مهم‌ترین قسمت‌های اینورتر است.

این بخش جریان و توان مورد نیاز موتور را کنترل می‌کند.

در تعمیر درایو Emerson، قسمت‌هایی مانند:

• یکسوساز
• باس DC
• خازن‌های DC
• IGBT
• مدار درایور
• مسیرهای قدرت
• ترمینال‌های خروجی

می‌توانند مورد بررسی قرار گیرند.

خرابی هر یک از این قسمت‌ها می‌تواند باعث ایجاد خطا یا از کار افتادن کامل درایو شود.

خرابی IGBT در اینورتر Emerson

IGBT یکی از قطعات اصلی بخش قدرت در بسیاری از درایوهای صنعتی است.

این قطعه وظیفه سوئیچ کردن توان برای ایجاد خروجی مناسب موتور را بر عهده دارد.

خرابی IGBT می‌تواند با علائمی مانند:

• اتصال کوتاه
• سوختن فیوز
• خطای شدید
• قطع خروجی
• روشن نشدن درایو

ظاهر شود.

در صورت مشاهده اتصال کوتاه در بخش قدرت، باید علاوه بر IGBT، مدار درایور و سایر قسمت‌های مرتبط نیز بررسی شوند.

تعمیر مدار درایور IGBT

مدار درایور وظیفه ارسال فرمان مناسب به قطعات قدرت را دارد.

اگر مدار درایور دچار مشکل باشد، حتی در صورت سالم بودن IGBT، درایو ممکن است عملکرد صحیحی نداشته باشد.

بنابراین هنگام تعمیر بخش قدرت باید ارتباط بین:

مدار کنترل → Driver → IGBT → خروجی موتور

بررسی شود.

بررسی DC Bus در اینورتر Emerson SP4403

بخش DC Bus یکی دیگر از قسمت‌های مهم درایو است.

خازن‌های این قسمت وظیفه ذخیره و تثبیت انرژی DC را بر عهده دارند.

خرابی یا ضعیف شدن خازن‌ها می‌تواند باعث:

• افزایش ریپل
• ناپایداری
• خطای ولتاژ
• عملکرد نامناسب
• ایجاد فشار روی بخش قدرت

شود.

به همین دلیل در تعمیر درایوهای قدیمی، وضعیت خازن‌های بخش DC Bus اهمیت زیادی دارد.

تعمیر منبع تغذیه داخلی اینورتر

مدار تغذیه داخلی وظیفه تأمین ولتاژ مورد نیاز قسمت‌های مختلف درایو را بر عهده دارد.

خرابی این بخش ممکن است باعث:

• خاموشی کامل
• ریست شدن
• خطای متناوب
• عدم عملکرد کنترل
• ناپایداری

شود.

در عیب‌یابی، مسیر تغذیه از ورودی تا قسمت‌های مختلف مدار بررسی می‌شود.

خطای اضافه جریان در Emerson SP4403

یکی از خطاهای رایج در درایوهای صنعتی، اضافه جریان است.

اما مشاهده خطای اضافه جریان لزوماً به معنی خرابی خود اینورتر نیست.

علت می‌تواند از:

• موتور
• کابل موتور
• اتصال کوتاه
• بار مکانیکی
• تنظیمات
• شتاب‌گیری نامناسب
• مدار قدرت درایو

باشد.

بنابراین ابتدا باید مشخص شود خطا در چه شرایطی ایجاد می‌شود.

اگر خطا بلافاصله پس از راه‌اندازی ایجاد شود، بررسی بخش قدرت و موتور اهمیت بیشتری پیدا می‌کند.

خطای اضافه ولتاژ

اضافه ولتاژ نیز یکی از خطاهایی است که ممکن است در زمان کار درایو مشاهده شود.

این خطا می‌تواند به شرایط مختلف سیستم وابسته باشد.

برای مثال هنگام کاهش سرعت موتور، انرژی برگشتی موتور می‌تواند روی باس DC تأثیر بگذارد.

در چنین شرایطی باید شرایط موتور، بار و تنظیمات درایو بررسی شوند.

خطای کمبود ولتاژ

افت ولتاژ ورودی یا مشکل در مدار DC Bus می‌تواند باعث ایجاد خطای کمبود ولتاژ شود.

در چنین شرایطی باید:

• برق ورودی
• فیوزها
• اتصالات
• یکسوساز
• DC Bus
• خازن‌ها
• مدار اندازه‌گیری ولتاژ

بررسی شوند.

داغ شدن اینورتر Emerson SP4403

افزایش دمای درایو یکی از موارد مهم در نگهداری تجهیزات صنعتی است.

علت داغ شدن می‌تواند شامل:

• خرابی فن
• گرفتگی مسیر هوا
• گرد و غبار
• دمای بالای تابلو
• بار زیاد
• عملکرد نامناسب بخش قدرت

باشد.

سیستم خنک‌کننده باید به صورت دوره‌ای بررسی شود.

اهمیت فن خنک‌کننده درایو

فن وظیفه انتقال حرارت تولیدشده در قسمت قدرت را دارد.

اگر فن خراب شود یا مسیر گردش هوا مسدود شود، دمای قطعات قدرت افزایش پیدا می‌کند.

افزایش دمای مداوم می‌تواند عمر قطعات را کاهش دهد.

بنابراین هنگام تعمیر درایو بهتر است وضعیت فن و مسیر خنک‌کاری نیز بررسی شود.

عیب‌یابی اینورتر Emerson SP4403 از صفر تا صد

برای تعمیر اصولی می‌توان مراحل زیر را انجام داد:

مرحله اول — بررسی ظاهری

بدنه، ترمینال‌ها، کانکتورها، فن و آثار سوختگی بررسی می‌شوند.

مرحله دوم — بررسی ورودی

ورودی برق، فیوزها و مسیر تغذیه بررسی می‌شوند.

مرحله سوم — بررسی مدار قدرت

یکسوکننده، باس DC، خازن‌ها و قطعات قدرت بررسی می‌شوند.

مرحله چهارم — بررسی IGBT

قطعات قدرت از نظر اتصال کوتاه و عملکرد بررسی می‌شوند.

مرحله پنجم — بررسی Driver

مدار درایور قطعات قدرت بررسی می‌شود.

مرحله ششم — بررسی تغذیه داخلی

ولتاژهای مورد نیاز مدار کنترل و بخش‌های مختلف بررسی می‌شوند.

مرحله هفتم — بررسی مدار کنترل

برد کنترل و قسمت‌های پردازشی مورد بررسی قرار می‌گیرند.

مرحله هشتم — بررسی ورودی و خروجی

سیگنال‌های کنترلی و خروجی موتور بررسی می‌شوند.

مرحله نهم — بررسی سیستم خنک‌کننده

فن و مسیر تهویه بررسی می‌شوند.

مرحله دهم — تست نهایی

پس از تعمیر، درایو در شرایط مناسب تست می‌شود.

چرا اینورتر Emerson SP4403 موتور را راه‌اندازی نمی‌کند؟

عدم راه‌اندازی موتور می‌تواند دلایل مختلفی داشته باشد.

برای مثال:

• وجود خطا
• مشکل فرمان استارت
• تنظیمات نادرست
• خرابی خروجی
• خرابی مدار قدرت
• مشکل کابل موتور
• خرابی موتور
• مشکل ورودی‌های کنترلی

بنابراین ابتدا باید مشخص شود آیا فرمان استارت به درایو می‌رسد یا خیر.

سپس باید بررسی شود که درایو پس از دریافت فرمان، خروجی مناسب ایجاد می‌کند یا نه.

چرا اینورتر هنگام استارت خطا می‌دهد؟

اگر خطا دقیقاً در زمان استارت ایجاد شود، شرایط موتور و بار اهمیت زیادی دارند.

در این حالت باید:

• موتور
• کابل
• بار مکانیکی
• تنظیمات
• جریان
• بخش قدرت

بررسی شوند.

اگر درایو بدون اتصال موتور نیز رفتار غیرطبیعی داشته باشد، احتمال وجود مشکل داخلی بیشتر می‌شود.

تعمیر برد کنترل Emerson Unidrive SP

برد کنترل وظیفه پردازش اطلاعات و مدیریت عملکرد درایو را دارد.

این بخش می‌تواند شامل قسمت‌هایی مانند:

• پردازنده
• حافظه
• مدارهای اندازه‌گیری
• مدارهای ارتباطی
• ورودی‌ها
• خروجی‌ها
• مدار تغذیه

باشد.

خرابی برد کنترل می‌تواند باعث خطاهای مختلف و عملکرد ناپایدار شود.

در تعمیر برد، باید علت خرابی مشخص شود و پس از تعمیر نیز عملکرد قسمت‌های مختلف بررسی شود.

تست اینورتر Emerson SP4403 پس از تعمیر

بعد از تعمیر، تست نهایی اهمیت بسیار زیادی دارد.

در تست می‌توان موارد زیر را بررسی کرد:

• روشن شدن صحیح
• عدم وجود اتصال کوتاه
• وضعیت تغذیه
• عملکرد نمایشگر
• عملکرد فرمان‌ها
• خروجی موتور
• جریان
• دما
• عملکرد فن
• عدم ایجاد خطای غیرعادی

در صورت امکان، تست باید تحت شرایط کاری مناسب انجام شود تا عملکرد واقعی درایو بررسی شود.

علت خرابی اینورتر Emerson

عوامل مختلفی می‌توانند باعث خرابی درایو شوند.

نوسان برق

یکی از عوامل مهم آسیب به تجهیزات الکترونیکی صنعتی است.

گرمای زیاد

دمای بالای تابلو باعث کاهش عمر قطعات می‌شود.

گرد و غبار

گرد و غبار می‌تواند مسیر خنک‌کاری را مسدود کند.

رطوبت

رطوبت می‌تواند باعث خوردگی و آسیب برد شود.

اضافه بار

بار بیش از ظرفیت می‌تواند فشار زیادی به بخش قدرت وارد کند.

تهویه نامناسب

نبود جریان هوای مناسب باعث افزایش دما می‌شود.

اتصال کوتاه موتور

اتصال کوتاه در موتور یا کابل می‌تواند به بخش قدرت درایو آسیب بزند.

نگهداری صحیح اینورتر Emerson Unidrive SP

برای افزایش عمر درایو بهتر است:

• تابلو برق تهویه مناسب داشته باشد.
• فن‌ها مرتب بررسی شوند.
• گرد و غبار پاک شود.
• اتصالات قدرت بررسی شوند.
• دمای تابلو کنترل شود.
• کابل موتور بررسی شود.
• از بارگذاری بیش از ظرفیت جلوگیری شود.
• خطاهای تکرارشونده نادیده گرفته نشوند.

تعمیر تخصصی Emerson SP4403 در برزین الکترونیک

در مجموعه برزین الکترونیک، تعمیر و عیب‌یابی درایوهای صنعتی انجام می‌شود.

در مورد Emerson SP4403 / Unidrive SP، بسته به نوع خرابی می‌توان بخش‌های مختلف را بررسی کرد:

• تعمیر برد قدرت
• بررسی IGBT
• بررسی مدار Driver
• بررسی مدار تغذیه
• بررسی DC Bus
• بررسی خازن‌ها
• بررسی برد کنترل
• بررسی ورودی‌ها
• بررسی خروجی
• بررسی سیستم خنک‌کننده
• عیب‌یابی خطا
• تست نهایی دستگاه

هدف تعمیر، شناسایی علت اصلی خرابی و بازگرداندن عملکرد صحیح درایو است.

اطلاعات مورد نیاز برای تعمیر Emerson SP4403

اگر قرار است اینورتر برای تعمیر ارسال شود، بهتر است اطلاعات زیر نیز ارائه شود:

• عکس کامل دستگاه
• عکس پلاک
• مدل دقیق
• شماره سریال
• کد خطا
• شرح خرابی
• اینکه دستگاه روشن می‌شود یا خیر
• اینکه خطا هنگام استارت ایجاد می‌شود یا حین کار
• توان و مشخصات موتور
• شرایطی که خرابی در آن اتفاق افتاده است

عکس پلاک دستگاه خیلی مهم است؛ چون می‌توانیم مشخصات دقیق همین مدل را بر اساس اطلاعات واقعی پلاک بررسی کنیم.

سوالات متداول تعمیر Emerson SP4403

اینورتر Emerson SP4403 چیست؟

SP4403 یکی از مدل‌های درایو خانواده Unidrive SP است که برای کاربردهای کنترل موتور در سیستم‌های صنعتی مورد استفاده قرار می‌گیرد.

چرا Emerson SP4403 روشن نمی‌شود؟

علت می‌تواند از ورودی برق، مدار تغذیه، بخش‌های حفاظتی، برد کنترل یا قسمت‌های قدرت باشد.

چرا Emerson SP4403 خطای اضافه جریان می‌دهد؟

علت می‌تواند موتور، کابل، بار، تنظیمات یا بخش قدرت درایو باشد و باید مرحله‌به‌مرحله بررسی شود.

آیا خرابی IGBT قابل تعمیر است؟

در صورت مشخص شدن خرابی بخش قدرت، قطعات معیوب و مدارهای مرتبط می‌توانند مورد بررسی و تعمیر قرار گیرند.

چرا اینورتر Emerson هنگام استارت خطا می‌دهد؟

مشکل موتور، کابل، بار، تنظیمات یا مدار قدرت می‌تواند باعث ایجاد خطا هنگام استارت شود.

آیا بعد از تعمیر Emerson SP4403 تست می‌شود؟

بله. پس از تعمیر، قسمت‌های مختلف درایو و عملکرد خروجی آن مورد بررسی و تست قرار می‌گیرند.

جمع‌بندی

اینورتر Emerson SP4403 از خانواده Unidrive SP یکی از تجهیزات مهم در کنترل موتورهای صنعتی است و خرابی آن می‌تواند باعث توقف دستگاه یا خط تولید شود.

علائم خرابی این درایو ممکن است شامل روشن نشدن، خطای اضافه جریان، خطای ولتاژ، عدم راه‌اندازی موتور، قطع خروجی، افزایش دما و عملکرد ناپایدار باشد.

برای تعمیر تخصصی اینورتر Emerson SP4403، ابتدا ورودی و تغذیه بررسی شده و سپس مدار قدرت، IGBT، Driver، DC Bus، خازن‌ها، مدار کنترل، ورودی‌ها، خروجی‌ها و سیستم خنک‌کننده مورد بررسی قرار می‌گیرند.

پس از انجام تعمیر نیز تست نهایی انجام می‌شود تا عملکرد صحیح درایو و خروجی آن بررسی شود.
