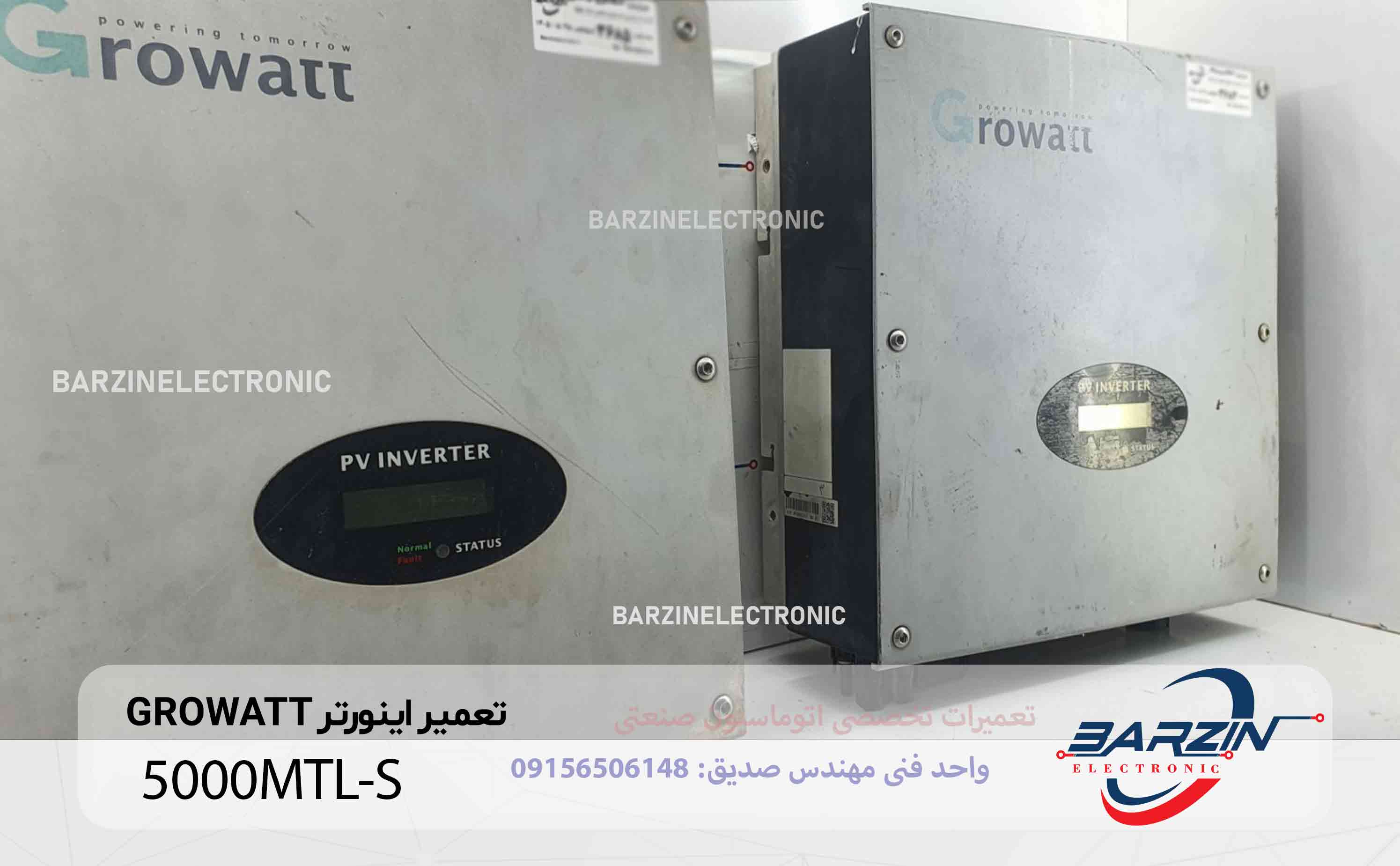

تعمیر تخصصی اینورتر خورشیدی Growatt 5000MTL-S

اینورتر خورشیدی Growatt 5000MTL-S یکی از اینورترهای متصل به شبکه سری MTL-S شرکت Growatt است که برای تبدیل انرژی DC حاصل از پنل‌های خورشیدی به برق AC مورد استفاده قرار می‌گیرد.

اینورتر Growatt 5000MTL-S در زمان کار، ولتاژ DC ورودی پنل‌ها را دریافت کرده و پس از پردازش و کنترل، انرژی الکتریکی را به خروجی AC مناسب برای اتصال به شبکه منتقل می‌کند.

خرابی اینورتر خورشیدی می‌تواند باعث کاهش توان تولیدی، قطع شدن اتصال به شبکه، خاموشی کامل دستگاه، نمایش خطا، عدم شناسایی پنل‌ها یا ایجاد نوسان در عملکرد سیستم شود.

در تعمیر تخصصی Growatt 5000MTL-S لازم است علاوه بر برد الکترونیکی، بخش‌های DC و AC، مدار MPPT، مدار قدرت، سیستم خنک‌کاری، مدار اندازه‌گیری و حفاظت‌ها نیز بررسی شوند.

این مدل دارای دو ورودی مستقل MPPT است و برای Growatt 5000MTL-S حداکثر ولتاژ DC ورودی 550 ولت، محدوده ولتاژ PV حدود 70 تا 550 ولت و حداکثر جریان ورودی هر Tracker برابر 15 آمپر اعلام شده است.

────────────────────────

مشخصات فنی Growatt 5000MTL-S

Growatt 5000MTL-S یک اینورتر خورشیدی تک‌فاز از خانواده MTL-S است که برای سیستم‌های PV متصل به شبکه طراحی شده است.

مشخصات فنی مهم مدل 5000MTL-S در جدول زیر آمده است:

مشخصات بالا مربوط به نسخه‌های مستندشده Growatt 5000MTL-S است؛ در زمان تعمیر یک دستگاه مشخص، پلاک دستگاه و نسخه سخت‌افزاری آن نیز باید بررسی شود.

────────────────────────

ساختار داخلی اینورتر Growatt 5000MTL-S

برای تعمیر اصولی اینورتر Growatt 5000MTL-S باید دستگاه را به چند بخش اصلی تقسیم کرد.

مهم‌ترین قسمت‌ها عبارت‌اند از:

• ورودی DC پنل‌های خورشیدی

• مدار حفاظت ورودی

• مدار MPPT

• مدار DC Bus

• خازن‌های DC

• مدار Power Stage

• IGBT یا قطعات سوئیچینگ قدرت

• مدار Gate Driver

• مدار خروجی AC

• رله‌ها و مدار اتصال به شبکه

• مدار اندازه‌گیری جریان

• مدار اندازه‌گیری ولتاژ

• برد کنترل

• مدار ارتباطی

• نمایشگر

• سیستم خنک‌کاری

• مدارهای حفاظتی

خرابی هر کدام از این بخش‌ها می‌تواند علائم متفاوتی ایجاد کند.

────────────────────────

خرابی‌های رایج Growatt 5000MTL-S

خرابی اینورتر خورشیدی معمولاً با یک علامت مشخص شروع می‌شود.

────────────────────────

تعمیر بخش ورودی DC

ورودی DC اولین قسمت الکتریکی اینورتر است که انرژی پنل‌های خورشیدی وارد آن می‌شود.

در Growatt 5000MTL-S دو ورودی مستقل MPPT وجود دارد و هر Tracker جریان ورودی مشخصی دارد. بنابراین هنگام تعمیر باید هر دو مسیر ورودی به‌صورت جداگانه بررسی شوند.

موارد مهم برای بررسی عبارت‌اند از:

• کانکتورهای PV

• کابل‌های DC

• فیوزهای DC

• پلاریته مثبت و منفی

• مدار حفاظت Surge

• دیودهای حفاظتی

• مسیر ورودی MPPT

• مدار اندازه‌گیری ولتاژ

• مدار تشخیص جریان

• آثار سوختگی روی PCB

اتصال اشتباه مثبت و منفی پنل یا ایجاد اتصال کوتاه در ورودی می‌تواند به مدار ورودی آسیب وارد کند.

────────────────────────

بررسی MPPT در Growatt 5000MTL-S

MPPT یکی از مهم‌ترین بخش‌های اینورتر خورشیدی است.

وظیفه MPPT این است که نقطه کار پنل خورشیدی را به‌گونه‌ای تنظیم کند که توان مناسبی از آرایه PV دریافت شود.

در Growatt 5000MTL-S دو Tracker مستقل وجود دارد.

اگر یکی از MPPTها دچار مشکل شود، ممکن است:

• یک ورودی پنل شناسایی نشود.

• توان تولیدی کاهش پیدا کند.

• ولتاژ PV نمایش داده شود اما جریان مناسب وجود نداشته باشد.

• یکی از کانال‌ها نسبت به کانال دیگر عملکرد غیرعادی داشته باشد.

در تعمیر این بخش باید مدارهای سوئیچینگ، سلف‌ها، دیودها، خازن‌ها، سنسورهای جریان و مدار کنترل MPPT بررسی شوند.

────────────────────────

خرابی خازن‌های DC Bus

خازن‌های DC Bus در اینورتر وظیفه تثبیت ولتاژ و تأمین انرژی لحظه‌ای مورد نیاز بخش قدرت را دارند.

با افزایش عمر دستگاه ممکن است خازن‌ها دچار:

• کاهش ظرفیت

• افزایش ESR

• افزایش ریپل

• گرم‌شدن

• نشتی

• تورم

• کاهش عمر

شوند.

خرابی خازن‌ها می‌تواند فشار بیشتری به قطعات Power Stage وارد کند.

به همین دلیل در تعمیر Growatt 5000MTL-S فقط ظاهر خازن نباید ملاک قرار گیرد و در صورت نیاز ظرفیت و ESR آن باید بررسی شود.

────────────────────────

تعمیر Power Stage اینورتر Growatt

Power Stage وظیفه تبدیل و کنترل انرژی الکتریکی برای ایجاد خروجی AC را بر عهده دارد.

خرابی این قسمت یکی از مهم‌ترین و پرهزینه‌ترین خرابی‌های اینورترهای خورشیدی است.

علائم احتمالی خرابی Power Stage:

• سوختن فیوز

• اتصال کوتاه

• عدم تولید خروجی AC

• خطای Over Current

• گرم شدن شدید

• ایجاد صدای غیرعادی

• سوختگی روی برد

• خاموش شدن هنگام انتقال توان

در تعمیر این قسمت باید موارد زیر بررسی شوند:

• IGBT یا MOSFETهای قدرت

• دیودها

• Gate Driver

• مقاومت‌های Gate

• مسیرهای PCB

• سنسورهای جریان

• خازن‌های DC Bus

• مدارهای حفاظتی

تعویض قطعه قدرت بدون بررسی Gate Driver و مدار کنترل آن ممکن است باعث خرابی مجدد قطعه شود.

────────────────────────

بررسی مدار Gate Driver

Gate Driver ارتباط بین برد کنترل و قطعات قدرت را برقرار می‌کند.

اگر IGBT تعویض شود اما مدار Gate Driver دارای مشکل باشد، قطعه جدید نیز ممکن است در مدت کوتاهی دوباره خراب شود.

بنابراین در تعمیر تخصصی Growatt 5000MTL-S باید:

• سیگنال Gate

• تغذیه Driver

• مقاومت‌های Gate

• مدار ایزولاسیون

• مسیرهای PCB

• حفاظت‌های Driver

بررسی شوند.

────────────────────────

تعمیر مدار خروجی AC

پس از پردازش انرژی DC، خروجی اینورتر باید به شبکه AC منتقل شود.

خرابی بخش AC می‌تواند باعث شود دستگاه پنل‌ها را شناسایی کند اما به شبکه متصل نشود.

در این حالت باید موارد زیر بررسی شوند:

• رله‌های خروجی

• فیوزها

• مسیر AC

• سنسور جریان

• مدار اندازه‌گیری ولتاژ

• فیلتر خروجی

• کانکتورها

• مسیرهای PCB

• مدار تشخیص شبکه

در تعمیر اینورترهای متصل به شبکه، بررسی مدار AC اهمیت زیادی دارد؛ زیرا اینورتر باید قبل از اتصال، شرایط شبکه را بررسی کند.

────────────────────────

خطاهای شبکه در Growatt 5000MTL-S

اگر ولتاژ یا فرکانس شبکه خارج از محدوده مجاز باشد، اینورتر ممکن است از اتصال به شبکه جلوگیری کند.

بنابراین مشاهده خطای Grid الزاماً به معنی خرابی برد اینورتر نیست.

موارد زیر باید بررسی شوند:

• ولتاژ AC

• فرکانس شبکه

• سیم‌کشی AC

• اتصالات

• فیوز یا حفاظت AC

• رله اتصال به شبکه

• مدار اندازه‌گیری

• تنظیمات مربوط به استاندارد شبکه

در چنین شرایطی ابتدا باید مشخص شود آیا مشکل از خود اینورتر است یا از شبکه و سیم‌کشی خارجی.

────────────────────────

خطای Ground Fault و بررسی عایق

یکی از حفاظت‌های مهم Growatt 5000MTL-S، پایش خطای زمین است.

اگر سیستم PV دارای نشتی یا ضعف عایقی باشد، اینورتر ممکن است برای حفاظت سیستم از کار عادی خارج شود. وجود چنین خطایی نباید صرفاً با تعمیر برد برطرف شود.

باید موارد زیر بررسی شوند:

• کابل‌های PV

• کانکتورها

• پنل‌ها

• رطوبت

• اتصال کابل به بدنه

• مقاومت عایقی

• مدار تشخیص Ground Fault

اگر علت خارجی برطرف نشود، حتی در صورت تعمیر برد، خطا دوباره ظاهر خواهد شد.

────────────────────────

بررسی سیستم خنک‌کاری Growatt 5000MTL-S

اینورتر خورشیدی در زمان انتقال توان گرما تولید می‌کند.

افزایش دمای داخلی می‌تواند باعث کاهش توان، فعال شدن حفاظت حرارتی یا خاموشی دستگاه شود.

موارد قابل بررسی:

• فن

• هیت‌سینک

• مسیر جریان هوا

• گردوغبار

• دمای محیط

• وضعیت نصب

• انتقال حرارت قطعات قدرت

در مستندات MTL-S نیز کنترل وضعیت دفع حرارت و تمیز کردن اینورتر در بخش نگهداری دستگاه مطرح شده است.

────────────────────────

خرابی فن و افزایش دمای اینورتر

خرابی فن یکی از مواردی است که ممکن است در ابتدا ساده به نظر برسد اما در صورت ادامه کار می‌تواند به قطعات قدرت آسیب برساند.

اگر فن متوقف شود یا جریان هوا کاهش پیدا کند، دمای IGBT و هیت‌سینک افزایش پیدا می‌کند.

در زمان تعمیر باید:

• فن از نظر مکانیکی بررسی شود.

• جریان مصرفی فن بررسی شود.

• کانکتور فن بررسی شود.

• مسیر تهویه تمیز شود.

• هیت‌سینک بررسی شود.

• عملکرد فن هنگام افزایش بار بررسی شود.

────────────────────────

تعمیر برد کنترل Growatt 5000MTL-S

برد کنترل مرکز پردازش اطلاعات اینورتر است.

این برد اطلاعات مربوط به:

• ولتاژ PV

• جریان PV

• ولتاژ DC Bus

• جریان خروجی

• ولتاژ AC

• فرکانس شبکه

• دمای داخلی

• وضعیت MPPT

• خطاهای حفاظتی

را دریافت و پردازش می‌کند.

خرابی برد کنترل می‌تواند باعث نمایش خطاهای غیرعادی، ریست شدن دستگاه، عدم فرمان به Power Stage یا عدم تشخیص صحیح ورودی‌ها شود.

در تعمیر برد باید تغذیه‌های داخلی، رگولاتورها، پردازنده، حافظه، مدارهای اندازه‌گیری و مسیرهای ارتباطی بررسی شوند.

────────────────────────

مشکلات نمایشگر و پنل کنترل

گاهی خود مدار قدرت سالم است اما نمایشگر یا مدار کنترل پنل دچار مشکل شده است.

علائم می‌تواند شامل:

• خاموش بودن نمایشگر

• نمایش ناقص اطلاعات

• ریست شدن

• عدم پاسخ به کلیدها

• نمایش خطاهای غیرعادی

باشد.

در چنین مواردی باید تغذیه برد نمایشگر و ارتباط آن با برد اصلی بررسی شود.

────────────────────────

بررسی سنسورهای جریان و ولتاژ

اندازه‌گیری دقیق جریان و ولتاژ برای عملکرد صحیح اینورتر ضروری است.

اگر سنسور جریان یا مدار اندازه‌گیری ولتاژ دچار مشکل شود، ممکن است دستگاه مقدار اشتباهی را تشخیص داده و حفاظت فعال شود.

بنابراین در تعمیر Growatt 5000MTL-S باید:

• سنسور جریان

• مقاومت‌های اندازه‌گیری

• مدار تقویت سیگنال

• تغذیه مدار اندازه‌گیری

• ADC

• اتصالات سنسورها

بررسی شوند.

────────────────────────

خرابی‌های متداول و روش عیب‌یابی

────────────────────────

مراحل تعمیر تخصصی Growatt 5000MTL-S

تعمیر اینورتر بهتر است به‌صورت مرحله‌ای انجام شود.

مرحله اول؛ بررسی ظاهری

آثار سوختگی، رطوبت، گردوغبار، تغییر رنگ PCB، خرابی کانکتورها و آسیب مکانیکی بررسی می‌شوند.

مرحله دوم؛ بررسی ورودی DC

هر دو ورودی MPPT، ولتاژ PV، پلاریته، کانکتورها و مسیرهای حفاظتی بررسی می‌شوند.

مرحله سوم؛ بررسی مدار تغذیه

تغذیه برد کنترل، رگولاتورها و مدارهای داخلی بررسی می‌شوند.

مرحله چهارم؛ بررسی DC Bus

خازن‌ها، ولتاژ و ریپل DC Bus بررسی می‌شوند.

مرحله پنجم؛ بررسی Power Stage

قطعات قدرت، Gate Driver و مدارهای حفاظتی تست می‌شوند.

مرحله ششم؛ بررسی MPPT

هر دو Tracker به‌صورت مستقل بررسی می‌شوند.

مرحله هفتم؛ بررسی AC

مدار خروجی، رله‌ها، سنسورها و مسیر اتصال به شبکه بررسی می‌شوند.

مرحله هشتم؛ بررسی برد کنترل

تغذیه‌ها، پردازنده، مدار اندازه‌گیری و ارتباطات بررسی می‌شوند.

مرحله نهم؛ بررسی سیستم خنک‌کاری

فن، هیت‌سینک و مسیر تهویه بررسی و تمیز می‌شوند.

مرحله دهم؛ تست عملکرد

اینورتر پس از تعمیر در شرایط کنترل‌شده راه‌اندازی و عملکرد آن بررسی می‌شود.

────────────────────────

تست نهایی اینورتر Growatt 5000MTL-S

بعد از تعمیر، صرفاً روشن شدن دستگاه کافی نیست.

باید عملکرد قسمت‌های مختلف بررسی شود.

────────────────────────

نکات مهم برای جلوگیری از خرابی مجدد

برای افزایش عمر Growatt 5000MTL-S رعایت چند نکته اهمیت زیادی دارد:

• مسیر تهویه دستگاه مسدود نشود.

• گردوغبار روی هیت‌سینک جمع نشود.

• فن به‌صورت دوره‌ای بررسی شود.

• کانکتورهای PV شل نباشند.

• کابل‌های DC آسیب‌دیده استفاده نشوند.

• قطب مثبت و منفی PV اشتباه متصل نشود.

• ولتاژ آرایه خورشیدی از محدوده مجاز دستگاه خارج نشود.

• کابل AC و اتصالات شبکه بررسی شوند.

• در صورت مشاهده خطای Ground Fault، علت عایقی سیستم برطرف شود.

• در صورت تکرار خطای Over Current، موتور یا بار مانند اینورترهای صنعتی مطرح نیست؛ باید آرایه PV، مدار قدرت و شرایط شبکه بررسی شوند.

• پارامترها بدون دلیل تغییر داده نشوند.

• دستگاه در محیط با تهویه مناسب نصب شود.

مطابق مستندات MTL-S، برای این خانواده حفاظت‌هایی مانند پلاریته معکوس DC، اضافه‌جریان خروجی، اضافه‌ولتاژ، پایش خطای زمین و پایش شبکه در نظر گرفته شده است.

────────────────────────

اهمیت تعمیر تخصصی Growatt 5000MTL-S

اینورتر خورشیدی مجموعه‌ای از مدارهای قدرت، کنترل، MPPT، اندازه‌گیری و حفاظت است و خرابی یک قسمت می‌تواند عملکرد کل دستگاه را مختل کند.

به همین دلیل تعمیر اصولی Growatt 5000MTL-S نباید تنها به تعویض یک IGBT، خازن یا فیوز محدود شود.

برای مثال، اگر IGBT به دلیل خرابی Gate Driver سوخته باشد و فقط IGBT تعویض شود، احتمال سوختن مجدد آن وجود دارد.

همچنین اگر خطای Ground Fault از کابل یا پنل ایجاد شده باشد، تعمیر برد اینورتر مشکل اصلی را برطرف نخواهد کرد.

بنابراین در تعمیر تخصصی باید علت اصلی خرابی مشخص شود و پس از تعمیر، دستگاه از نظر ورودی PV، MPPT، DC Bus، Power Stage، خروجی AC، حفاظت‌ها و عملکرد حرارتی آزمایش شود.

────────────────────────

جمع‌بندی تعمیر اینورتر خورشیدی Growatt 5000MTL-S

Growatt 5000MTL-S یک اینورتر خورشیدی متصل به شبکه با توان نامی 5 کیلووات و دو ورودی مستقل MPPT است. این مدل برای دریافت انرژی DC از پنل‌های خورشیدی و تبدیل آن به انرژی AC قابل استفاده در شبکه طراحی شده است.

خرابی این دستگاه می‌تواند به شکل خاموشی کامل، عدم تشخیص پنل، کاهش توان، خطای شبکه، خطای زمین، افزایش دما، خرابی مدار قدرت یا مشکلات MPPT ظاهر شود.

تعمیر تخصصی Growatt 5000MTL-S باید شامل بررسی ورودی‌های DC، MPPT، خازن‌های DC Bus، Power Stage، Gate Driver، مدار AC، برد کنترل، سنسورها، سیستم خنک‌کاری و مدارهای حفاظتی باشد.

پس از تعمیر نیز تست کامل دستگاه اهمیت زیادی دارد تا اطمینان حاصل شود که اینورتر فقط روشن نشده، بلکه هر دو MPPT، مدار قدرت، خروجی AC، اتصال به شبکه و سیستم‌های حفاظتی نیز عملکرد صحیحی دارند.

────────────────────────

سوالات متداول تعمیر Growatt 5000MTL-S

آیا اینورتر Growatt 5000MTL-S قابل تعمیر است؟

بله. بسته به نوع خرابی، بخش‌های مختلفی مانند مدار تغذیه، برد کنترل، MPPT، مدار قدرت، خازن‌ها، مدار AC و سیستم خنک‌کاری قابل بررسی و تعمیر هستند.

Growatt 5000MTL-S چند MPPT دارد؟

این مدل دارای دو ورودی مستقل MPPT است.

حداکثر ولتاژ DC ورودی Growatt 5000MTL-S چقدر است؟

در مشخصات منتشرشده این مدل، حداکثر ولتاژ DC برابر 550 ولت اعلام شده است.

اگر یکی از MPPTها کار نکند مشکل از کجاست؟

ممکن است ایراد از کابل یا کانکتور PV، مدار ورودی، سنسور اندازه‌گیری یا خود مدار MPPT باشد. برای تشخیص باید دو مسیر MPPT به‌صورت جداگانه بررسی شوند.

آیا خطای Ground Fault به معنی خرابی برد اینورتر است؟

خیر. این خطا می‌تواند از کابل‌ها، کانکتورها، پنل‌ها، رطوبت یا ضعف عایقی آرایه PV نیز ایجاد شود.

چرا Growatt 5000MTL-S در زمان تولید توان زیاد خاموش می‌شود؟

افزایش دما، خرابی فن، مشکل Power Stage، شرایط نامناسب ورودی PV یا فعال شدن یکی از حفاظت‌ها می‌تواند باعث این وضعیت شود.

آیا بعد از تعمیر باید اینورتر زیر بار تست شود؟

بله. تست تحت شرایط کاری اهمیت زیادی دارد، زیرا بعضی ایرادها در حالت بدون بار ظاهر نمی‌شوند.

آیا قطعات قدرت اینورتر را می‌توان بدون بررسی مدار کنترل تعویض کرد؟

توصیه نمی‌شود. قبل از تعویض IGBT یا سایر قطعات قدرت باید علت خرابی، Gate Driver، DC Bus و مدارهای مرتبط بررسی شوند تا خرابی مجدد اتفاق نیفتد.
