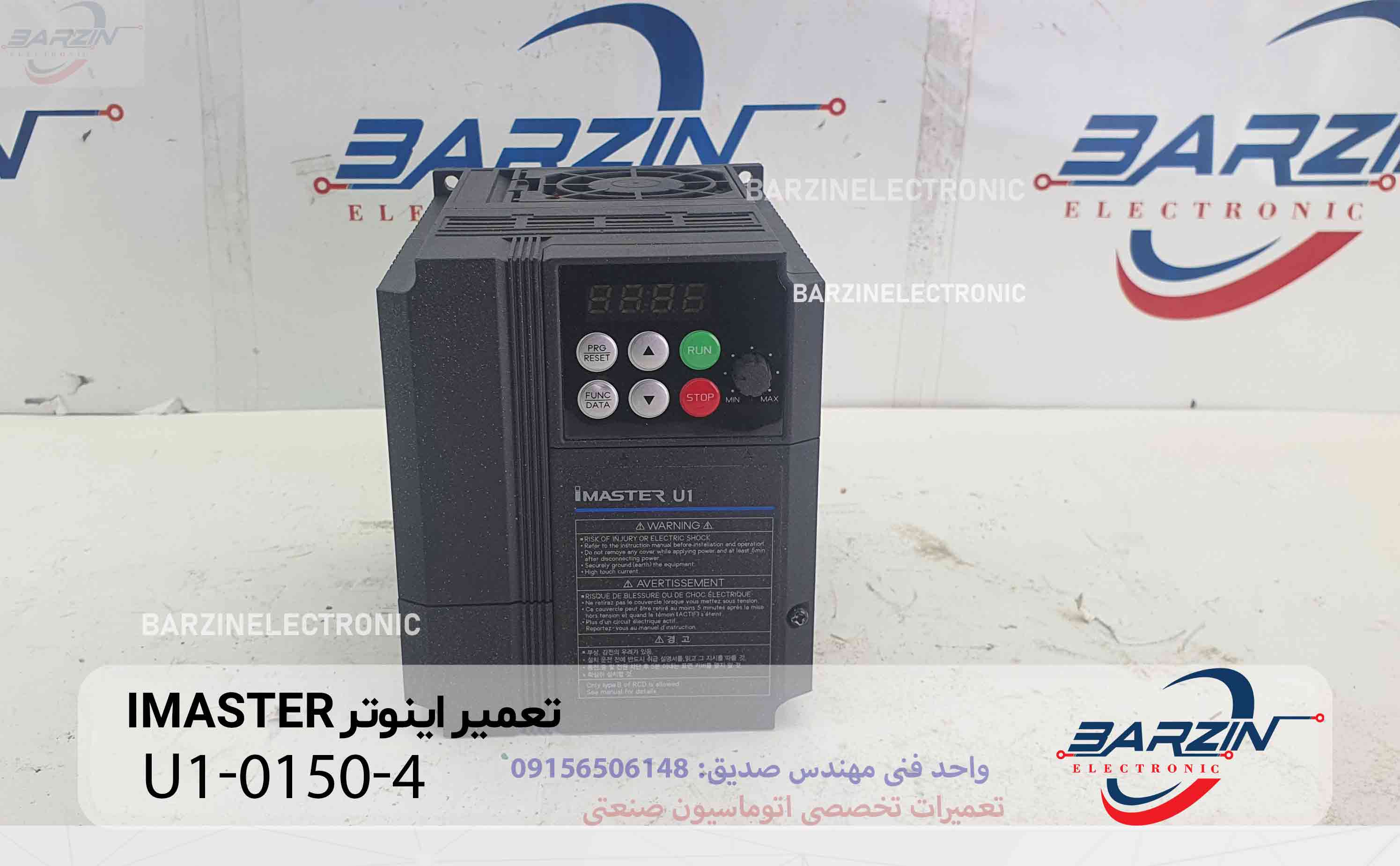

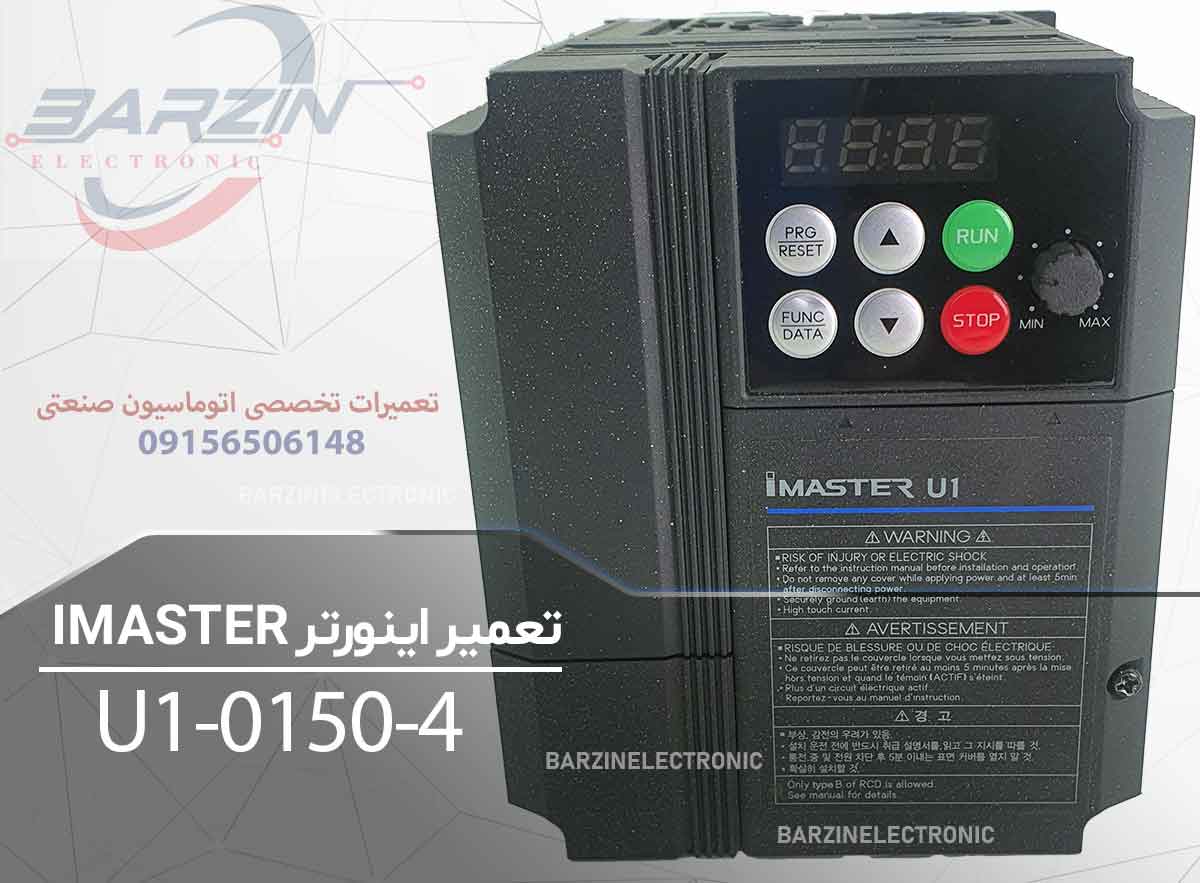

معرفی اینورتر IMASTER U1-0150-4

اینورتر iMASTER U1-0150-4 یک درایو فرکانسی صنعتی است که وظیفه کنترل سرعت، فرکانس و گشتاور موتورهای سه‌فاز را بر عهده دارد.

این دستگاه با تبدیل برق AC ورودی به ولتاژ DC و سپس تولید خروجی سه‌فاز با فرکانس قابل تنظیم، امکان کنترل دقیق موتور را فراهم می‌کند.

مشخصات کلی:

• مدل: IMASTER U1-0150-4
• ورودی: سه‌فاز 400 ولت
• توان موتور قابل پشتیبانی: حدود 1.5 کیلووات
• خروجی: سه‌فاز AC
• دارای کنترل V/F
• مجهز به حفاظت اضافه جریان و اضافه ولتاژ
• دارای ورودی و خروجی‌های کنترلی
• مناسب موتورهای القایی صنعتی

طبق دفترچه فنی این سری، مدل U1-0150-4 در رده اینورترهای سه‌فاز 400 ولت قرار دارد.

کاربردهای اینورتر IMASTER U1

این درایو در تجهیزات صنعتی مختلف استفاده می‌شود:

• پمپ‌های صنعتی
• فن‌ها و هواکش‌ها
• نوار نقاله‌ها
• دستگاه‌های بسته‌بندی
• ماشین‌آلات تولیدی
• سیستم‌های انتقال مواد
• تجهیزات اتوماسیون صنعتی
• ماشین‌آلات سبک CNC

علائم خرابی اینورتر IMASTER U1-0150-4

در هنگام خرابی این مدل معمولاً علائم زیر مشاهده می‌شود:

• روشن نشدن کامل دستگاه
• خاموش شدن بعد از وصل برق
• خطای Over Current
• خطای Over Voltage
• خطای Under Voltage
• عدم خروجی سه‌فاز
• لرزش موتور هنگام استارت
• کاهش توان خروجی
• ریست شدن مداوم
• خرابی صفحه نمایش یا کی‌پد

بررسی اولیه دستگاه

پس از ورود اینورتر به واحد تعمیرات، مراحل اولیه بررسی انجام شد:

• تست ورودی برق سه‌فاز
• بررسی فیوزهای ورودی
• تست پل دیود رکتیفایر
• اندازه‌گیری ولتاژ باس DC
• بررسی خازن‌های DC Link
• تست IGBTهای خروجی
• بررسی مدار تغذیه داخلی
• تست برد کنترل

در بررسی اولیه مشخص شد خرابی در بخش قدرت باعث ایجاد اختلال در عملکرد دستگاه شده است.

عیب‌یابی تخصصی اینورتر IMASTER U1

فرآیند عیب‌یابی شامل مراحل زیر انجام شد:

بررسی مدار ورودی قدرت

ابتدا بخش ورودی بررسی شد:

• تست پل دیود
• بررسی اتصال کوتاه ورودی
• تست مسیر شارژ خازن‌ها
• بررسی فیوزها و مسیرهای قدرت

تست مدار DC BUS

مدار DC BUS وظیفه ذخیره انرژی و تأمین ولتاژ بخش قدرت را دارد.

در این بخش:

• اندازه‌گیری ولتاژ باس DC
• تست خازن‌های الکترولیتی
• بررسی ESR خازن‌ها
• کنترل مدار تخلیه ولتاژ

انجام شد.

تعمیر برد قدرت اینورتر

بخش قدرت یکی از مهم‌ترین قسمت‌های IMASTER U1 است.

در این پروژه اقدامات زیر انجام شد:

• تست IGBTهای خروجی
• تعویض قطعات قدرت معیوب
• بررسی دیودهای حفاظتی
• تست مدار اسنابر
• تعمیر مسیرهای آسیب‌دیده PCB
• بررسی خروجی‌های U/V/W

پس از تعمیر، بخش قدرت عملکرد صحیح خود را به دست آورد.

تعمیر مدار درایور IGBT

مدار Driver وظیفه ارسال فرمان به IGBTها را دارد.

در این بخش:

• تست سیگنال Gate
• بررسی آی‌سی Driver
• تست اپتوکوپلرها
• بررسی ولتاژ تغذیه مدار درایور
• رفع خطاهای فرمان

انجام شد.

خرابی این قسمت می‌تواند باعث ایجاد خطاهای شدید جریان و عدم خروجی موتور شود.

تعمیر منبع تغذیه سوئیچینگ

یکی از بخش‌های حساس در اینورترها، مدار تغذیه داخلی است.

اقدامات انجام شده:

• تعویض خازن‌های فرسوده
• تست مدار PWM
• بررسی رگولاتورها
• کنترل ولتاژهای داخلی
• رفع ناپایداری تغذیه برد کنترل

پس از تعمیر، ولتاژهای داخلی دستگاه پایدار شدند.

تعمیر برد کنترل و فرمان

برد کنترل وظیفه پردازش تنظیمات و فرمان موتور را دارد.

در این بخش:

• بررسی CPU
• تست حافظه داخلی
• بررسی ورودی‌های دیجیتال
• تست خروجی‌های کنترلی
• بررسی فرمان Start/Stop
• کنترل پارامترهای تنظیمی

انجام شد.

خطاهای رایج اینورتر IMASTER U1

برخی خطاهای متداول:

Over Current

دلایل:

• اتصال کوتاه موتور
• خرابی IGBT
• بار مکانیکی زیاد

Over Voltage

دلایل:

• برگشت انرژی موتور
• مشکل مقاومت ترمز
• افزایش ولتاژ ورودی

Under Voltage

دلایل:

• افت ولتاژ شبکه
• خرابی مدار ورودی
• ضعف خازن‌های DC

Heat Sink Over Temperature

دلایل:

• خرابی فن
• تهویه نامناسب
• گردوغبار صنعتی

علت خرابی اینورتر IMASTER U1-0150-4

نوسانات برق

یکی از اصلی‌ترین عوامل آسیب به مدار قدرت و قطعات نیمه‌هادی.

گرمای بیش از حد

افزایش دما باعث کاهش عمر IGBT و خازن‌ها می‌شود.

اضافه بار موتور

کارکرد موتور در شرایط غیر استاندارد باعث افزایش جریان خروجی می‌شود.

گرد و غبار صنعتی

باعث کاهش خنک‌کاری و ایجاد اتصالات ناخواسته روی برد می‌شود.

عدم سرویس دوره‌ای

بررسی نکردن فن، خازن‌ها و اتصالات قدرت باعث خرابی زودهنگام می‌شود.

سرویس دوره‌ای اینورتر IMASTER

برای افزایش عمر دستگاه توصیه می‌شود:

• تمیزکاری داخلی دستگاه
• بررسی فن خنک‌کننده
• کنترل دمای تابلو
• بررسی اتصالات ورودی و خروجی
• تست خازن‌های DC
• بررسی خطاهای ثبت شده
• کنترل جریان موتور

تست نهایی پس از تعمیر

بعد از پایان تعمیرات، تست‌های زیر انجام شد:

• تست روشن شدن دستگاه
• تست نمایشگر و کی‌پد
• تست خروجی سه‌فاز
• تست راه‌اندازی موتور
• بررسی جریان خروجی
• تست عملکرد در حالت بار
• تست دمای کاری
• بررسی خطاهای احتمالی

در نهایت اینورتر IMASTER U1-0150-4 پس از تعمیر و تست کامل آماده بهره‌برداری شد.

تعمیر تخصصی انواع اینورتر صنعتی

در مجموعه برزین الکترونیک خدمات زیر انجام می‌شود:

• تعمیر اینورتر IMASTER
• تعمیر درایوهای ADT
• تعمیر برد قدرت اینورتر
• تعمیر IGBT
• تعمیر مدار تغذیه
• رفع خطاهای VFD
• تعمیر انواع اینورتر صنعتی

سوالات متداول

هزینه تعمیر اینورتر IMASTER U1-0150-4 چقدر است؟

هزینه تعمیر پس از بررسی کامل دستگاه و مشخص شدن قطعات آسیب‌دیده اعلام می‌شود.

آیا IGBT اینورتر قابل تعمیر است؟

در صورت خرابی شدید تعویض می‌شود و مدارهای اطراف نیز بررسی خواهند شد.

مدت زمان تعمیر چقدر است؟

معمولاً بین 2 تا 5 روز کاری بسته به نوع خرابی.

آیا دستگاه بعد از تعمیر تست می‌شود؟

بله، تمام اینورترها پس از تعمیر تست عملکرد و تست بار می‌شوند.

جمع‌بندی

تعمیر اینورتر IMASTER U1-0150-4 نیازمند تخصص در زمینه الکترونیک قدرت، مدارهای IGBT و کنترل موتورهای صنعتی است. در این پروژه، پس از عیب‌یابی کامل، بخش قدرت، مدار درایور، تغذیه و کنترل بررسی و تعمیر شد و دستگاه پس از تست‌های کامل عملکردی، آماده استفاده مجدد گردید.
