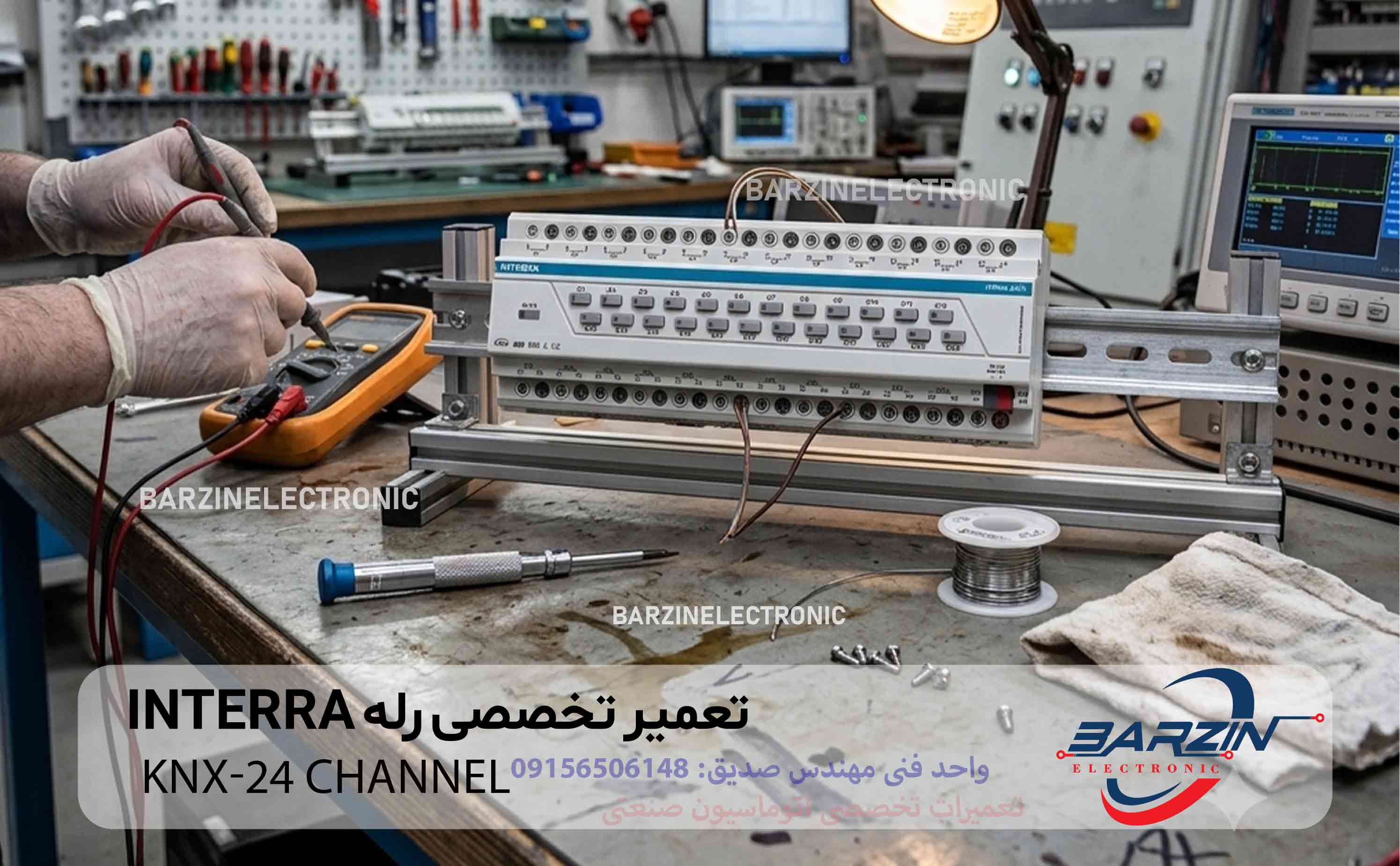

تعمیر رله KNX INTERRA 24 کانال | تعمیر تخصصی ماژول رله هوشمند اینترا

تعمیر رله هوشمند KNX INTERRA 24 Channel به صورت تخصصی در مجموعه برزین الکترونیک انجام شد. این ماژول به دلیل قطع شدن چند خروجی رله، عدم ارتباط با شبکه KNX، عمل نکردن فرمان‌های روشن و خاموش، ریست شدن دستگاه و خرابی برخی کانال‌های خروجی برای تعمیر ارسال گردید. پس از بررسی اولیه مشخص شد بخش‌های مدار تغذیه KNX، برد کنترل، رله‌های خروجی، مدار درایور رله‌ها و بخش ارتباط BUS دچار آسیب شده‌اند و نیاز به عیب‌یابی تخصصی دارند.

ماژول‌های INTERRA KNX 24 Channel از تجهیزات هوشمندسازی ساختمان هستند که برای کنترل روشنایی، پرده برقی، فن‌کویل، شیرهای برقی و سایر تجهیزات الکتریکی در سیستم KNX استفاده می‌شوند. این تجهیزات از طریق نرم‌افزار ETS برنامه‌ریزی شده و از طریق باس KNX با سایر تجهیزات ساختمان هوشمند ارتباط برقرار می‌کنند.

معرفی رله هوشمند INTERRA KNX 24 کانال

ماژول INTERRA KNX 24 Channel Relay Actuator یک عملگر (Actuator) حرفه‌ای برای سیستم‌های هوشمند KNX است که قابلیت کنترل هم‌زمان 24 خروجی مستقل را فراهم می‌کند.

ویژگی‌های اصلی دستگاه:

• کنترل 24 خروجی رله مستقل
• برنامه‌ریزی توسط نرم‌افزار ETS
• ارتباط از طریق KNX Bus
• قابلیت کنترل روشنایی
• کنترل پرده و کرکره برقی
• کنترل فن‌کویل
• کنترل شیرهای برقی
• قابلیت تعریف سناریو (Scene)
• دارای کلیدهای Manual روی دستگاه
• نصب روی ریل DIN

این ماژول می‌تواند برای کنترل روشنایی، گرمایش، پرده‌های برقی و فن‌کویل در پروژه‌های هوشمندسازی ساختمان استفاده شود.

کاربردهای رله KNX INTERRA

این تجهیزات در پروژه‌های زیر استفاده می‌شوند:

• ساختمان‌های هوشمند
• هتل‌های هوشمند
• ویلاهای لوکس
• مراکز تجاری
• بیمارستان‌ها
• ساختمان‌های اداری
• مجتمع‌های مسکونی
• اتاق‌های کنفرانس
• سیستم‌های مدیریت ساختمان (BMS)

علائم خرابی رله KNX INTERRA

در این پروژه علائم زیر مشاهده شد:

• عدم ارتباط با KNX Bus
• قطع شدن تعدادی از خروجی‌ها
• روشن نشدن چراغ‌های متصل
• عدم عملکرد رله‌ها
• هنگ کردن دستگاه
• ریست شدن مکرر
• عدم دریافت فرمان از ETS
• عمل نکردن کلیدهای Manual
• داغ شدن بیش از حد برد
• نویز روی خطوط ارتباطی
• سوختن برخی کانال‌های خروجی

بررسی اولیه دستگاه

پس از دریافت دستگاه مراحل زیر انجام شد:

• تست تغذیه KNX Bus
• بررسی مدار تغذیه داخلی
• تست رله‌های خروجی
• بررسی برد کنترل
• تست ارتباط KNX
• بررسی آی‌سی‌های درایور رله
• کنترل مسیرهای PCB
• بررسی کانکتورها و ترمینال‌ها
• تست کلیدهای Manual

در بررسی اولیه مشخص شد خرابی رله‌های خروجی و مدار تغذیه داخلی باعث اختلال در عملکرد دستگاه شده است.

عیب‌یابی تخصصی ماژول KNX

مراحل عیب‌یابی شامل موارد زیر بود:

بررسی تغذیه KNX

ابتدا مدار تغذیه بررسی شد:

• تست ولتاژ KNX Bus
• بررسی رگولاتورها
• تست مدار حفاظتی
• کنترل خازن‌های تغذیه

بررسی برد کنترل

در این مرحله:

• تست پردازنده (CPU)
• بررسی حافظه داخلی
• تست مدار ارتباط KNX
• کنترل وضعیت Firmware
• بررسی LEDهای وضعیت

بررسی خروجی‌های رله

برای هر 24 کانال اقدامات زیر انجام شد:

• تست عملکرد رله
• اندازه‌گیری مقاومت کنتاکت‌ها
• بررسی درایور رله
• تست فرمان خروجی
• کنترل عملکرد دستی (Manual)

تعمیر مدار تغذیه

در این پروژه:

• تعویض خازن‌های فرسوده
• تعمیر مدار سوئیچینگ
• تعویض رگولاتورهای ولتاژ
• بررسی دیودهای حفاظتی
• تست ولتاژهای داخلی

پس از تعمیر، تغذیه دستگاه کاملاً پایدار شد.

تعمیر برد کنترل

برد کنترل وظیفه مدیریت ارتباط KNX و اجرای فرمان‌ها را بر عهده دارد.

در این بخش:

• تست CPU
• بررسی حافظه
• بررسی مدار BUS
• تعمیر مسیرهای آسیب‌دیده
• تست ارتباط ETS
• کنترل تنظیمات داخلی

تعمیر رله‌های خروجی

در این پروژه اقدامات زیر انجام شد:

• تعویض رله‌های معیوب
• تست جریان هر خروجی
• بررسی آی‌سی‌های درایور
• تعمیر مسیرهای PCB
• تست عملکرد تمام 24 کانال
• کنترل فرمان روشن و خاموش

علت خرابی ماژول KNX INTERRA

نوسانات برق

افزایش ولتاژ می‌تواند باعث آسیب به رله‌ها و مدار تغذیه شود.

اضافه بار خروجی‌ها

اتصال بار بیش از ظرفیت مجاز هر کانال موجب خرابی کنتاکت‌های رله می‌شود.

رطوبت و گرد و غبار

ورود آلودگی به داخل تابلو باعث ایجاد اتصال کوتاه و کاهش عمر قطعات می‌شود.

استهلاک رله‌ها

در اثر تعداد زیاد قطع و وصل، کنتاکت‌های رله فرسوده می‌شوند.

سیم‌کشی نامناسب

اتصال اشتباه بارها یا ایجاد اتصال کوتاه در خروجی‌ها می‌تواند به برد دستگاه آسیب برساند.

سرویس دوره‌ای ماژول KNX

برای افزایش عمر دستگاه توصیه می‌شود:

• بررسی سلامت خروجی‌های رله
• کنترل بار هر کانال
• تمیزکاری تابلو برق
• بررسی اتصالات KNX Bus
• تست عملکرد کلیدهای Manual
• بررسی دمای تابلو
• بازبینی برنامه ETS

تست نهایی پس از تعمیر

پس از پایان تعمیرات، تست‌های زیر انجام شد:

• تست ارتباط با KNX Bus
• تست برنامه‌ریزی از طریق ETS
• تست عملکرد هر 24 کانال
• تست کلیدهای Manual
• تست سناریوهای روشنایی
• تست عملکرد فن‌کویل
• تست کنترل پرده برقی
• تست عملکرد طولانی‌مدت

در پایان، تمامی خروجی‌ها بدون خطا عمل کرده و دستگاه آماده نصب مجدد شد.

تعمیر تخصصی تجهیزات KNX

در مجموعه برزین الکترونیک خدمات زیر ارائه می‌شود:

• تعمیر رله KNX INTERRA
• تعمیر عملگرهای KNX
• تعمیر ماژول روشنایی هوشمند
• تعمیر کنترلر KNX
• تعمیر برد تجهیزات BMS
• تعمیر تجهیزات هوشمندسازی ساختمان
• تعمیر ماژول فن‌کویل KNX
• تعمیر تجهیزات ETS

سوالات متداول

آیا ماژول KNX INTERRA 24 کانال قابل تعمیر است؟

بله، در بیشتر موارد خرابی‌های مربوط به برد تغذیه، رله‌های خروجی، مدار کنترل و ارتباط KNX قابل تعمیر هستند.

چرا بعضی کانال‌های رله عمل نمی‌کنند؟

این مشکل معمولاً به خرابی رله، آی‌سی درایور، اضافه بار یا آسیب مسیرهای برد مربوط می‌شود.

آیا پس از تعمیر نیاز به برنامه‌ریزی مجدد ETS وجود دارد؟

در برخی موارد خیر، اما اگر حافظه یا برد کنترل تعویض شود ممکن است لازم باشد تنظیمات مجدداً از طریق ETS بارگذاری شوند.

آیا همه خروجی‌ها بعد از تعمیر تست می‌شوند؟

بله، عملکرد هر 24 کانال، ارتباط KNX و فرمان‌های کنترلی قبل از تحویل به‌طور کامل آزمایش می‌شود.

جمع‌بندی

تعمیر رله KNX INTERRA 24 کانال نیازمند تخصص در زمینه الکترونیک صنعتی، سیستم‌های هوشمندسازی ساختمان و پروتکل KNX است. در این پروژه، پس از عیب‌یابی کامل، مدار تغذیه، برد کنترل، رله‌های خروجی و مدار ارتباطی تعمیر و تست شدند و دستگاه با عملکرد پایدار آماده بهره‌برداری مجدد گردید. ماژول‌های 24 کاناله INTERRA با قابلیت کنترل روشنایی، پرده، فن‌کویل و سایر بارهای الکتریکی، از تجهیزات کلیدی پروژه‌های هوشمندسازی محسوب می‌شوند.
