تعمیر اینورتر LS SV110iG5A-4 | تعمیر تخصصی درایو LS iG5A

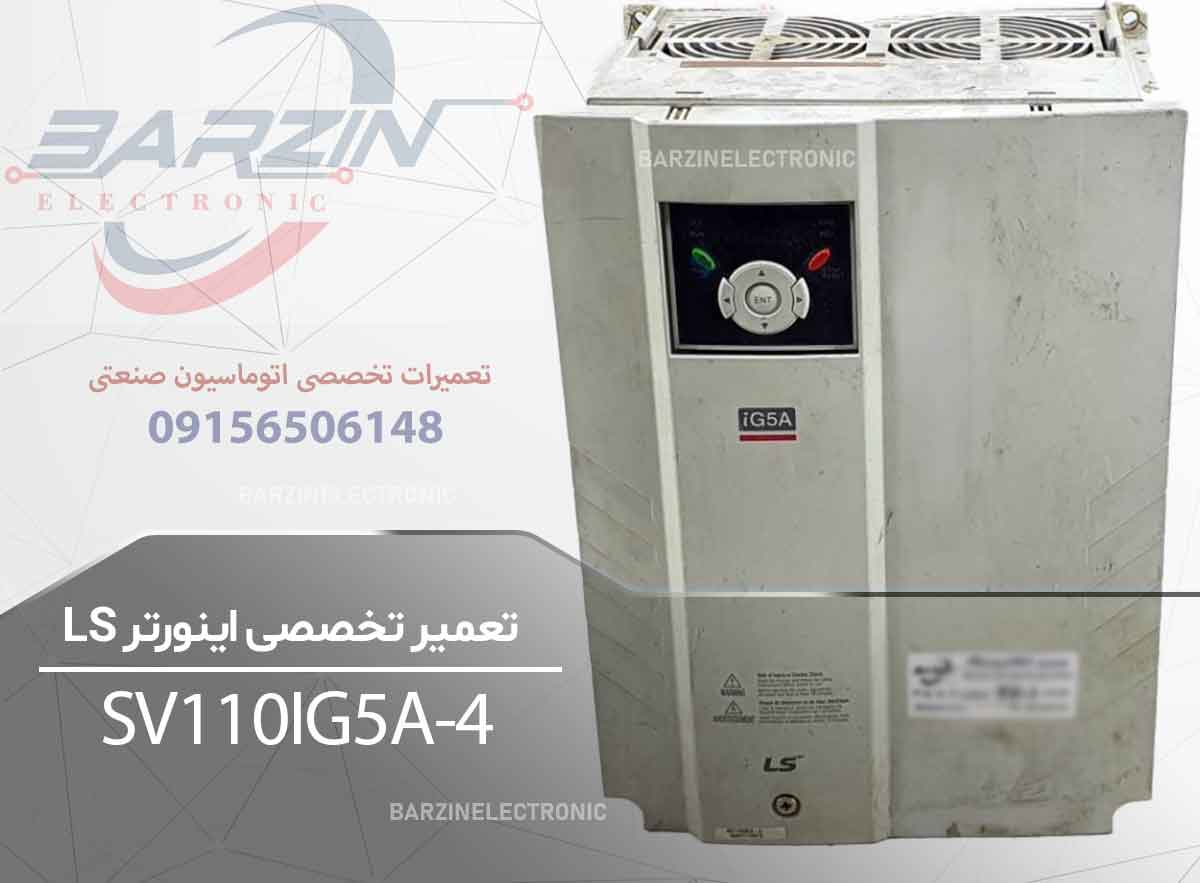

تعمیر اینورتر LS SV110iG5A-4 | تعمیر تخصصی درایو LS iG5A-برزین الکترونیک

تعمیر اینورتر LS SV110iG5A-4

تعمیر اینورتر LS SV110iG5A-4 | تعمیر تخصصی درایو LS iG5A

تعمیر اینورتر LS SV110iG5A-4 و عیب‌یابی تخصصی درایوهای سری LS iG5A در مجموعه برزین الکترونیک انجام می‌شود. این مدل از اینورترهای صنعتی LS برای کنترل دور و سرعت موتورهای سه‌فاز استفاده می‌شود و در ماشین‌آلات و تجهیزات صنعتی مختلف کاربرد دارد.

مدل SV110iG5A-4 یک اینورتر از سری iG5A با توان موتور 11 کیلووات است. طبق مشخصات رسمی LS ELECTRIC، نسخه 400 ولت این سری با ورودی سه‌فاز 380 تا 480 ولت کار می‌کند و فرکانس خروجی آن در محدوده 0.1 تا 400 هرتز قرار دارد. برای مدل 110، ظرفیت خروجی 18.3 kVA و جریان خروجی 24 آمپر اعلام شده است.

خرابی اینورتر LS SV110iG5A-4 می‌تواند به شکل‌های مختلفی ظاهر شود؛ از روشن نشدن کامل دستگاه و سوختن بخش قدرت گرفته تا نمایش خطا، قطع شدن خروجی، عدم راه‌اندازی موتور، افزایش جریان، اضافه‌ولتاژ، افزایش دما یا عملکرد ناپایدار.

در تعمیر تخصصی اینورتر LS، تنها تعویض یک قطعه معیوب کافی نیست. ابتدا باید علت خرابی مشخص شود و سپس بخش‌های مختلف دستگاه شامل مدار ورودی، یکسوساز، باس DC، خازن‌ها، IGBT، مدار Driver، منبع تغذیه، برد کنترل، سیستم خنک‌کننده و خروجی موتور بررسی شوند.


معرفی اینورتر LS SV110iG5A-4

مدل SV110iG5A-4 یکی از مدل‌های سری iG5A شرکت LS ELECTRIC است.

این سری برای کاربردهای عمومی کنترل موتور طراحی شده و در سیستم‌هایی مانند فن‌ها، پمپ‌ها، نوار نقاله‌ها، ماشین‌آلات صنعتی و تجهیزات مختلف کنترل سرعت موتور مورد استفاده قرار می‌گیرد.

عدد 110 در مدل SV110iG5A-4 نشان‌دهنده مدل 11 کیلوواتی این خانواده است و پسوند 4 به نسخه سه‌فاز 400 ولت مربوط می‌شود.

طبق اطلاعات رسمی LS ELECTRIC، مدل 110 در نسخه سه‌فاز 400 ولت دارای توان موتور 11 کیلووات، ظرفیت 18.3 kVA و جریان خروجی 24 آمپر است. محدوده ولتاژ ورودی این خانواده 380 تا 480 ولت سه‌فاز اعلام شده است.


مشخصات فنی LS SV110iG5A-4

مشخصات مهم این مدل را می‌توان به شکل زیر خلاصه کرد:

مشخصاتمقدار
برندLS ELECTRIC
سریiG5A
مدلSV110iG5A-4
نوع تجهیزاینورتر / VFD
توان موتور11 kW
توان تقریبی15 HP
ورودیسه‌فاز
محدوده ورودی380 تا 480 ولت AC
خروجیسه‌فاز
جریان خروجی24 آمپر
فرکانس خروجی0.1 تا 400 هرتز
کنترلV/F و کنترل برداری بدون انکودر در سری iG5A
سری محصولStarvert / iG5A
روش تنظیمکی‌پد و پارامترها
کاربردکنترل موتورهای صنعتی

مشخصات رسمی سری iG5A نیز ولتاژ ورودی سه‌فاز 380 تا 480 ولت، فرکانس 50 تا 60 هرتز و محدوده فرکانس خروجی 0.1 تا 400 هرتز را نشان می‌دهد.


کاربرد اینورتر LS iG5A

اینورترهای سری iG5A برای کنترل موتورهای AC در کاربردهای صنعتی مختلف استفاده می‌شوند.

از جمله کاربردهای این درایو می‌توان به موارد زیر اشاره کرد:

  • نوار نقاله

  • فن صنعتی

  • پمپ

  • دستگاه‌های تولیدی

  • ماشین‌آلات صنعتی

  • سیستم‌های تهویه

  • تجهیزات انتقال مواد

  • دستگاه‌های بسته‌بندی

  • خطوط تولید

  • ماشین‌آلات عمومی

  • سیستم‌های کنترل سرعت موتور

در چنین سیستم‌هایی اینورتر وظیفه دارد برق ورودی را به شکل مناسب برای کنترل سرعت و عملکرد موتور تبدیل کند.


وظیفه اینورتر LS SV110iG5A-4 چیست؟

اینورتر بین شبکه برق و موتور قرار می‌گیرد.

برق سه‌فاز ورودی ابتدا وارد مدار قدرت اینورتر می‌شود. سپس اینورتر با استفاده از مدارهای الکترونیکی قدرت، خروجی سه‌فاز با فرکانس و ولتاژ کنترل‌شده برای موتور ایجاد می‌کند.

با تغییر فرکانس خروجی، سرعت موتور نیز قابل کنترل خواهد بود.

به همین دلیل خرابی اینورتر می‌تواند مستقیماً باعث توقف موتور و در نتیجه توقف ماشین‌آلات شود.


علائم خرابی اینورتر LS SV110iG5A-4

خرابی درایو LS ممکن است با علائم مختلفی دیده شود.

مهم‌ترین علائم عبارت‌اند از:

  • روشن نشدن اینورتر

  • خاموش شدن ناگهانی

  • نمایش خطا روی کی‌پد

  • عدم استارت موتور

  • قطع شدن خروجی

  • افزایش جریان

  • اضافه‌ولتاژ

  • افت ولتاژ

  • افزایش دمای دستگاه

  • سوختن IGBT

  • سوختن پل دیود

  • خرابی منبع تغذیه

  • صدای غیرعادی

  • ریست شدن دستگاه

  • نوسان سرعت موتور

  • توقف موتور هنگام بار

  • عدم پاسخ به فرمان استارت

  • عدم دریافت فرمان خارجی

  • مشکل در ورودی آنالوگ

  • مشکل در ورودی دیجیتال

هر یک از این علائم می‌تواند علت متفاوتی داشته باشد و برای تشخیص دقیق باید دستگاه بررسی شود.


تعمیر اینورتر LS که روشن نمی‌شود

یکی از خرابی‌های رایج اینورترهای صنعتی، روشن نشدن کامل دستگاه است.

در این حالت ابتدا باید مشخص شود آیا برق ورودی به دستگاه می‌رسد یا خیر.

پس از آن مدارهای داخلی بررسی می‌شوند.

مهم‌ترین بخش‌هایی که باید بررسی شوند عبارت‌اند از:

  • فیوز

  • مدار ورودی

  • پل دیود

  • مدار پیش‌شارژ

  • خازن‌های باس DC

  • مدار تغذیه

  • رگولاتورها

  • برد کنترل

  • مدار نمایشگر

اگر مدار تغذیه داخلی خراب شده باشد، ممکن است نمایشگر دستگاه کاملاً خاموش بماند.

اما اگر مشکل از بخش قدرت باشد، ممکن است علائم دیگری مانند اتصال کوتاه ورودی یا سوختن فیوز نیز مشاهده شود.


بررسی مدار ورودی اینورتر LS

مدار ورودی اولین بخش قدرت اینورتر است که باید بررسی شود.

در این قسمت برق سه‌فاز وارد دستگاه می‌شود.

در زمان تعمیر موارد زیر بررسی می‌شوند:

  • ترمینال‌های ورودی

  • مسیرهای PCB

  • فیوزها

  • پل یکسوساز

  • دیودهای قدرت

  • اتصالات

  • آثار سوختگی

  • آثار گرمای شدید

اگر یکی از دیودهای پل یکسوساز اتصال کوتاه داشته باشد، ممکن است درایو هنگام اتصال برق دچار مشکل جدی شود.


بررسی پل دیود اینورتر

پل دیود وظیفه یکسوسازی برق AC ورودی را بر عهده دارد.

خرابی این قسمت می‌تواند باعث:

  • اتصال کوتاه ورودی

  • سوختن فیوز

  • روشن نشدن دستگاه

  • ایجاد جریان غیرعادی

  • آسیب به خازن‌های باس

شود.

در تعمیر تخصصی باید دیودهای قدرت با روش مناسب بررسی شوند و فقط بر اساس ظاهر قطعه تصمیم‌گیری نشود.


بررسی باس DC

بعد از یکسوسازی، ولتاژ DC در قسمت باس دستگاه ایجاد می‌شود.

این بخش یکی از قسمت‌های مهم اینورتر است و معمولاً شامل خازن‌های الکترولیتی با ظرفیت بالا است.

در تعمیر باید موارد زیر بررسی شوند:

  • خازن‌های DC Link

  • مقاومت‌های تخلیه

  • مسیر باس

  • اتصالات

  • ولتاژ باس

  • آثار بادکردگی یا نشتی خازن

  • آثار حرارت

ضعف خازن‌های باس می‌تواند باعث ناپایداری و افزایش ریپل شود.


خرابی خازن‌های اینورتر LS

خازن‌های باس DC به مرور زمان و تحت تأثیر دما و شرایط کاری دچار فرسودگی می‌شوند.

علائم احتمالی خرابی خازن‌ها عبارت‌اند از:

  • افزایش ریپل

  • ناپایداری

  • خطاهای ولتاژ

  • گرم شدن بیش از حد

  • کاهش عملکرد

  • خاموش شدن دستگاه در بار

البته تشخیص خرابی خازن فقط با نگاه کردن به ظاهر آن امکان‌پذیر نیست و باید تست مناسب انجام شود.


تعمیر IGBT اینورتر LS SV110iG5A-4

یکی از مهم‌ترین بخش‌های اینورتر، قسمت IGBT است.

IGBTها وظیفه سوئیچ کردن توان و ایجاد خروجی مناسب برای موتور را بر عهده دارند.

خرابی IGBT ممکن است باعث:

  • اتصال کوتاه خروجی

  • سوختن فیوز

  • خطای Over Current

  • عدم خروجی

  • آسیب مدار Driver

  • آسیب به مسیر DC Bus

شود.

در صورت سوختن IGBT، نباید فقط قطعه قدرت تعویض شود.

مدار Driver، مقاومت‌های گیت، مسیرهای PCB و سایر قطعات مرتبط نیز باید بررسی شوند.


چرا IGBT اینورتر LS می‌سوزد؟

سوختن IGBT می‌تواند دلایل مختلفی داشته باشد.

از جمله:

  • اتصال کوتاه موتور

  • خرابی کابل موتور

  • اضافه بار

  • افزایش دما

  • خرابی فن

  • نوسان برق

  • خرابی مدار Driver

  • شرایط کاری سنگین

  • مشکل در موتور

  • اتصال اشتباه خروجی

بنابراین تعویض IGBT بدون پیدا کردن علت اصلی می‌تواند باعث تکرار خرابی شود.


بررسی مدار Driver

مدار Driver وظیفه کنترل IGBTها را بر عهده دارد.

اگر Driver درست کار نکند، فرمان سوئیچینگ IGBTها دچار مشکل می‌شود.

در این شرایط ممکن است:

  • خروجی نامتعادل شود.

  • جریان افزایش پیدا کند.

  • موتور حرکت نکند.

  • IGBT دوباره بسوزد.

  • خطای Over Current ایجاد شود.

به همین دلیل مدار Driver یکی از قسمت‌های مهم در تعمیر اینورتر LS است.


تعمیر منبع تغذیه اینورتر LS

برد کنترل و مدارهای داخلی به ولتاژهای DC مختلف نیاز دارند.

این ولتاژها توسط منبع تغذیه داخلی تولید می‌شوند.

خرابی منبع تغذیه می‌تواند باعث:

  • خاموش شدن کامل

  • ریست شدن

  • روشن و خاموش شدن

  • نمایش خطاهای غیرعادی

  • عدم عملکرد برد کنترل

شود.

در تعمیر این بخش، مدار سوئیچینگ، دیودها، خازن‌ها، رگولاتورها و قطعات مرتبط بررسی می‌شوند.


تعمیر برد کنترل LS iG5A

برد کنترل مغز اصلی اینورتر است.

فرمان‌ها، پارامترها و وضعیت‌های مختلف دستگاه توسط مدار کنترل پردازش می‌شوند.

در صورت خرابی برد کنترل ممکن است:

  • کی‌پد درست کار نکند.

  • پارامترها تغییر نکنند.

  • دستگاه ریست شود.

  • فرمان استارت اجرا نشود.

  • ورودی‌ها درست شناسایی نشوند.

  • خروجی به شکل صحیح ایجاد نشود.

بنابراین تعمیر برد کنترل نیازمند عیب‌یابی دقیق است.


بررسی کی‌پد اینورتر LS

کی‌پد برای تنظیم و مشاهده پارامترهای اینورتر استفاده می‌شود.

اگر کی‌پد روشن نشود، ابتدا باید منبع تغذیه آن و ارتباط آن با برد کنترل بررسی شود.

اگر کی‌پد روشن است اما کلیدها یا نمایشگر درست کار نمی‌کنند، خود پنل نیز باید بررسی شود.


خطای Over Current در اینورتر LS

خطای Over Current به معنی تشخیص جریان بیش از حد مجاز توسط سیستم حفاظتی است.

اما علت این خطا الزاماً خراب بودن IGBT نیست.

دلایل احتمالی عبارت‌اند از:

  • اتصال کوتاه موتور

  • کابل موتور

  • بار مکانیکی زیاد

  • شتاب‌گیری نامناسب

  • تنظیمات اشتباه

  • خرابی IGBT

  • مشکل Driver

  • گیرپاژ موتور

  • مشکل مکانیکی دستگاه

بنابراین برای رفع این خطا باید ابتدا علت اصلی مشخص شود.


خطای Over Voltage

خطای اضافه‌ولتاژ ممکن است به دلایل مختلفی رخ دهد.

از جمله:

  • افزایش ولتاژ ورودی

  • برگشت انرژی از موتور

  • کاهش سرعت شدید

  • مشکل در مدار ترمز

  • تنظیمات نامناسب Deceleration

در چنین شرایطی باید ولتاژ ورودی و وضعیت باس DC بررسی شود.


خطای Low Voltage

افت ولتاژ نیز می‌تواند باعث توقف اینورتر شود.

دلایل احتمالی:

  • افت ولتاژ شبکه

  • قطع یکی از فازها

  • مشکل در اتصالات

  • خرابی مدار ورودی

  • مشکل در باس DC

  • خرابی خازن‌ها

برای تشخیص دقیق باید ورودی و بخش DC Link بررسی شوند.


خطای Over Heat

افزایش دما یکی از مشکلات مهم اینورترهای صنعتی است.

در اینورتر LS باید وضعیت خنک‌کاری بررسی شود.

موارد مهم:

  • فن

  • هیت‌سینک

  • مسیر جریان هوا

  • دمای تابلو

  • گردوغبار

  • بار موتور

  • جریان خروجی

خرابی فن می‌تواند باعث افزایش دمای قطعات قدرت و در نهایت کاهش عمر آنها شود.


تعمیر فن و سیستم خنک‌کننده

فن نقش مهمی در خنک‌کاری اینورتر دارد.

در زمان تعمیر باید بررسی شود:

  • فن آزادانه می‌چرخد؟

  • صدای غیرعادی دارد؟

  • سرعت آن مناسب است؟

  • مسیر هوا مسدود نیست؟

  • هیت‌سینک تمیز است؟

  • دمای محیط مناسب است؟

آلودگی زیاد هیت‌سینک نیز می‌تواند انتقال حرارت را کاهش دهد.


بررسی موتور متصل به اینورتر

یکی از اشتباهات رایج این است که وقتی اینورتر خراب می‌شود، فقط خود اینورتر تعمیر شود.

در حالی که موتور نیز باید بررسی شود.

موارد مهم:

  • مقاومت سیم‌پیچ

  • عایق موتور

  • جریان موتور

  • وضعیت مکانیکی

  • بلبرینگ‌ها

  • بار متصل به موتور

  • کابل موتور

اگر موتور اتصال کوتاه داشته باشد و دوباره به اینورتر تعمیرشده متصل شود، احتمال آسیب مجدد به بخش قدرت وجود دارد.


بررسی کابل موتور

کابل بین اینورتر و موتور نیز باید بررسی شود.

کابل آسیب‌دیده می‌تواند باعث:

  • اتصال کوتاه

  • خطای Over Current

  • سوختن IGBT

  • عدم تعادل خروجی

  • توقف موتور

شود.

بنابراین قبل از تست نهایی اینورتر باید وضعیت کابل و موتور مشخص باشد.


بررسی ورودی‌های دیجیتال

اینورتر LS iG5A دارای ورودی‌ها و خروجی‌های قابل برنامه‌ریزی است.

این ورودی‌ها می‌توانند برای فرمان‌هایی مانند:

  • Start

  • Stop

  • Forward

  • Reverse

  • Reset

  • Multi Speed

استفاده شوند.

اگر موتور با کی‌پد کار می‌کند اما با فرمان خارجی حرکت نمی‌کند، باید ورودی‌های دیجیتال و تنظیمات مربوط به آنها بررسی شوند.


بررسی ورودی آنالوگ

در کاربردهایی که سرعت موتور توسط سیگنال آنالوگ کنترل می‌شود، ورودی آنالوگ اهمیت زیادی دارد.

سیگنال‌هایی مانند:

  • 0 تا 10 ولت

  • 4 تا 20 میلی‌آمپر

می‌توانند برای تعیین سرعت مورد استفاده قرار گیرند.

مشکل در سیم‌کشی، منبع سیگنال یا ورودی آنالوگ می‌تواند باعث شود سرعت موتور درست تنظیم نشود.

مشخصات منتشرشده برای SV110iG5A-4 نیز پشتیبانی از ورودی‌های کنترلی مانند 0 تا 10 ولت و 4 تا 20 میلی‌آمپر را نشان می‌دهد.


بررسی پارامترهای اینورتر LS iG5A

بعد از تعمیر سخت‌افزاری، تنظیمات دستگاه باید بررسی شوند.

پارامترهای مهم شامل:

  • توان موتور

  • ولتاژ موتور

  • جریان موتور

  • فرکانس پایه

  • زمان Acceleration

  • زمان Deceleration

  • روش فرمان

  • روش تنظیم فرکانس

  • ورودی‌های دیجیتال

  • ورودی آنالوگ

  • حفاظت‌ها

  • محدودیت جریان

هستند.

دفترچه رسمی LS برای سری iG5A بخش جداگانه‌ای برای Function List، Monitoring، Protective Functions و Troubleshooting & Maintenance دارد.


تعمیر اینورتر LS SV110iG5A-4 در برزین الکترونیک

در مجموعه برزین الکترونیک، تعمیر اینورترهای صنعتی LS با بررسی مرحله‌به‌مرحله بخش‌های مختلف انجام می‌شود.

مراحل کلی تعمیر می‌تواند شامل موارد زیر باشد:

مرحله اول: بررسی ظاهری

بررسی بدنه، ترمینال‌ها، بردها و آثار سوختگی.


مرحله دوم: بررسی ورودی

تست مسیر ورودی و یکسوساز.


مرحله سوم: بررسی DC Bus

بررسی خازن‌ها و مسیر باس.


مرحله چهارم: بررسی قدرت

تست IGBT و قطعات قدرت.


مرحله پنجم: بررسی Driver

بررسی مدار فرمان IGBT.


مرحله ششم: بررسی تغذیه

تست منابع تغذیه داخلی.


مرحله هفتم: بررسی برد کنترل

بررسی عملکرد مدار کنترل و کی‌پد.


مرحله هشتم: بررسی موتور

بررسی موتور و کابل خروجی.


مرحله نهم: تست عملکرد

راه‌اندازی کنترل‌شده و بررسی خروجی.


تست خروجی اینورتر LS

بعد از تعمیر، خروجی سه‌فاز اینورتر باید بررسی شود.

در این مرحله مواردی مانند:

  • وجود هر سه فاز

  • تعادل خروجی

  • فرکانس

  • جریان

  • رفتار موتور

  • افزایش دما

  • خطاهای احتمالی

بررسی می‌شوند.

هدف این است که مشخص شود اینورتر بعد از تعمیر در شرایط واقعی عملکرد مناسبی دارد.


تست اینورتر زیر بار

تست بدون بار به‌تنهایی کافی نیست.

در صورت امکان باید دستگاه در شرایط کاری مناسب و کنترل‌شده زیر بار تست شود.

در این مرحله می‌توان وضعیت:

  • جریان موتور

  • دمای اینورتر

  • دمای موتور

  • سرعت

  • فرکانس

  • پایداری خروجی

  • عملکرد حفاظتی

را بررسی کرد.


چرا تعمیر تخصصی اینورتر LS مهم است؟

اینورتر یک مجموعه پیچیده الکترونیکی است.

یک خرابی ساده ممکن است در ظاهر فقط به شکل یک خطا روی نمایشگر دیده شود، اما علت اصلی آن می‌تواند در قسمت دیگری باشد.

برای مثال خطای Over Current ممکن است از موتور، کابل، IGBT، Driver یا حتی شرایط مکانیکی ناشی شود.

به همین دلیل تعمیرکار باید بتواند مسیر خرابی را پیدا کند.

تعویض تصادفی قطعات نه‌تنها هزینه تعمیر را افزایش می‌دهد، بلکه ممکن است باعث آسیب مجدد دستگاه شود.


دلایل رایج خرابی اینورتر LS

عوامل زیر از دلایل مهم خرابی اینورترهای صنعتی هستند:

نوسان برق

افزایش یا کاهش شدید ولتاژ می‌تواند به بخش‌های قدرت آسیب بزند.

گرمای زیاد

دمای بالا عمر قطعات الکترونیکی را کاهش می‌دهد.

گردوغبار

آلودگی هیت‌سینک و فن باعث کاهش خنک‌کاری می‌شود.

اضافه بار

کارکرد موتور در شرایط سنگین فشار زیادی به درایو وارد می‌کند.

اتصال کوتاه موتور

اتصال کوتاه در موتور یا کابل می‌تواند به IGBT آسیب بزند.

خرابی فن

کاهش خنک‌کاری باعث افزایش دمای قطعات می‌شود.

استهلاک خازن‌ها

خازن‌های باس DC در اثر زمان و حرارت ممکن است دچار افت عملکرد شوند.


نگهداری پیشگیرانه اینورتر LS iG5A

برای افزایش عمر اینورتر بهتر است به صورت دوره‌ای موارد زیر بررسی شوند:

  • تمیز بودن هیت‌سینک

  • عملکرد فن

  • دمای تابلو

  • محکم بودن ترمینال‌ها

  • وضعیت کابل‌ها

  • جریان موتور

  • خطاهای ثبت‌شده

  • شرایط بار

  • تهویه تابلو

  • گردوغبار

سرویس دوره‌ای می‌تواند از بسیاری از خرابی‌های ناگهانی جلوگیری کند.


سوالات متداول تعمیر اینورتر LS SV110iG5A-4

اینورتر LS SV110iG5A-4 چند کیلووات است؟

مدل SV110iG5A-4 مربوط به نسخه 11 کیلووات سری iG5A است.

ورودی اینورتر SV110iG5A-4 چند ولت است؟

نسخه پسوند 4 در سری iG5A برای سیستم سه‌فاز 400 ولت طراحی شده و محدوده ورودی اعلام‌شده برای این خانواده 380 تا 480 ولت AC است.

جریان خروجی SV110iG5A-4 چقدر است؟

برای مدل 11 کیلووات این سری، جریان خروجی 24 آمپر اعلام شده است.

چرا اینورتر LS SV110iG5A-4 روشن نمی‌شود؟

ممکن است علت از برق ورودی، فیوز، پل دیود، باس DC، منبع تغذیه داخلی، برد کنترل یا قطعات قدرت باشد. برای تشخیص باید دستگاه بررسی شود.

چرا اینورتر LS خطای Over Current می‌دهد؟

علت می‌تواند اتصال کوتاه موتور یا کابل، بار مکانیکی زیاد، تنظیمات نامناسب، خرابی IGBT یا مدار Driver باشد.

آیا سوختن IGBT به معنی خرابی خود اینورتر است؟

سوختن IGBT یک خرابی جدی در بخش قدرت است، اما قبل از تعویض آن باید علت سوختن مشخص شود. موتور، کابل، Driver و شرایط کاری نیز باید بررسی شوند.

آیا موتور هم باید قبل از تعمیر اینورتر تست شود؟

بله. بررسی موتور و کابل بسیار مهم است، زیرا اتصال کوتاه یا خرابی موتور می‌تواند باعث آسیب مجدد اینورتر تعمیرشده شود.

آیا اینورتر LS iG5A قابل تعمیر است؟

بسته به نوع خرابی، بخش‌های مختلف آن مانند مدار تغذیه، بخش قدرت، IGBT، Driver، برد کنترل و مدارهای مرتبط قابل بررسی و تعمیر هستند.

دفترچه اصلی LS iG5A را از کجا بگیریم؟

دفترچه رسمی سری SV-iG5A در سایت LS ELECTRIC موجود است و بخش‌های نصب، سیم‌کشی، پارامترها، مانیتورینگ، خطاها، نگهداری و مشخصات فنی را پوشش می‌دهد.


جمع‌بندی

اینورتر LS SV110iG5A-4 یکی از مدل‌های 11 کیلوواتی سری iG5A است که برای کنترل موتورهای سه‌فاز در محدوده ولتاژ 380 تا 480 ولت مورد استفاده قرار می‌گیرد.

خرابی این دستگاه ممکن است به شکل روشن نشدن، خطا، عدم حرکت موتور، افزایش جریان، اضافه‌ولتاژ، افزایش دما یا سوختن بخش قدرت ظاهر شود.

در تعمیر تخصصی اینورتر LS باید ابتدا علت خرابی مشخص شود. سپس مدار ورودی، پل دیود، باس DC، خازن‌ها، IGBT، Driver، منبع تغذیه، برد کنترل، سیستم خنک‌کننده و خروجی دستگاه بررسی شوند.

همچنین موتور و کابل متصل به اینورتر باید بررسی شوند؛ زیرا بسیاری از خرابی‌های بخش قدرت می‌توانند در اثر مشکل خارجی مانند اتصال کوتاه موتور یا کابل ایجاد شوند.

پس از تعمیر نیز دستگاه باید به صورت مرحله‌ای تست شود و در صورت امکان تحت شرایط کاری مناسب و کنترل‌شده مورد آزمایش قرار گیرد.

تعمیر اینورتر LS SV110iG5A-4 در برزین الکترونیک با هدف عیب‌یابی دقیق، تعمیر تخصصی برد و بخش قدرت، رفع خطا و تست عملکرد دستگاه انجام می‌شود.

تعمیر اینورتر LS SV110iG5A-4
تعمیر اینورتر LS SV550iP5A-4O

تعمیر انواع اینورتر صنعتی در مشهد

مجموعه تخصصی تعمیرات  اتوماسیون صنعتی برزین الکترونیک با بیش از یک دهه فعالیت در زمینه تعمیر انواع دستگاههای صنعتی، تعمیرات انواع رله صنعتی را در کمترین زمان و مناسب ترین هزینه انجام می دهد.

جهت ارتباط و دریافت مشاوره با شماره 09156506148 تماس حاصل نمایید و یا ویدیوی دستگاه معیوب را جهت دریافت مشاوره به تلگرام و یا واتساپ همین شماره ارسال نمایید.

برای مشاهده ی دیگر پروژه ها بر روی دکمه زیر بزنید.

دیگر پروژه های تعمیری در برزین الکترونیک

ارتباط با مجموعه تخصصی تعمیرات اتوماسیون صنعتی برزین الکترونیک

جهت تعمیر دستگاه و ماشین آلات صنعتی در مشهد و سایر شهرها می‌توانید از طریق شماره زیر با ما در ارتباط باشید.

آدرس: مشهد – سید رضی 44 – پلاک 353
