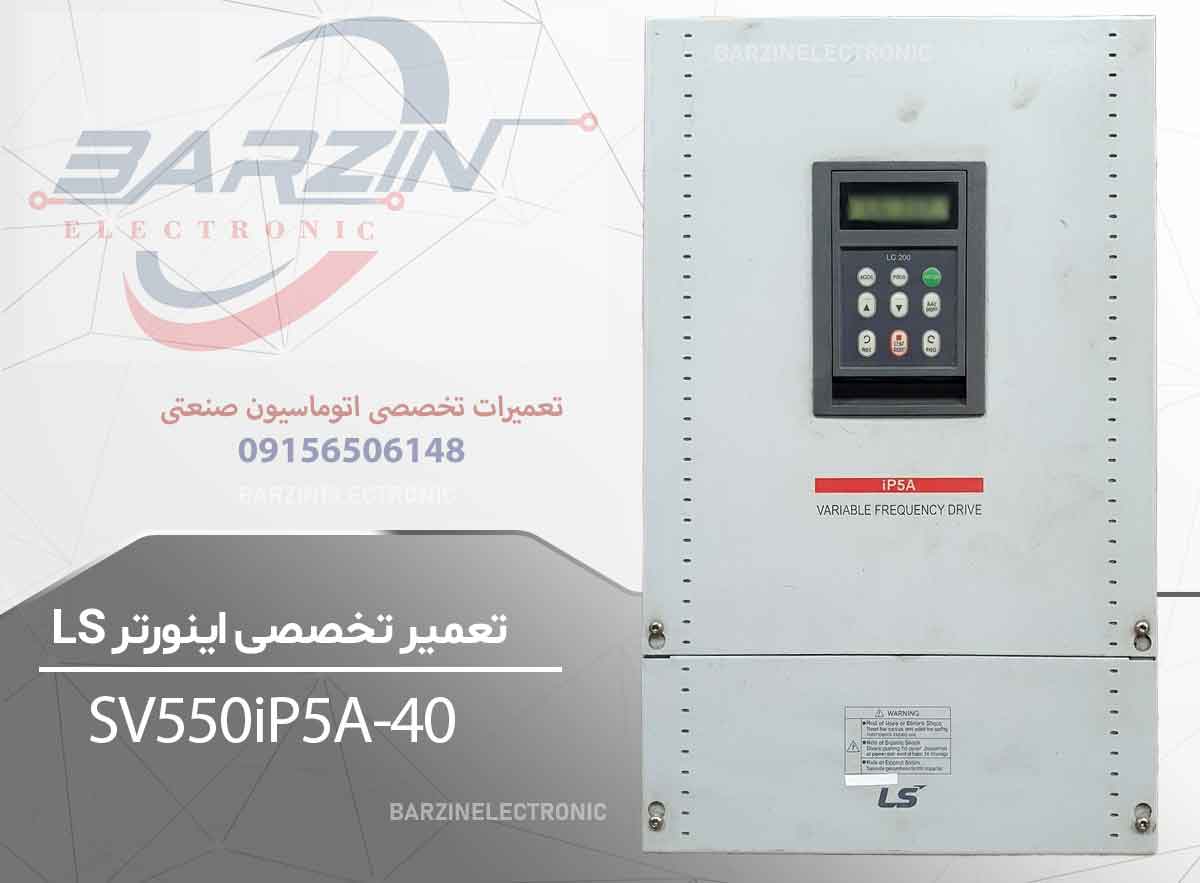

تعمیر اینورتر LS SV550iP5A-4O | تعمیر تخصصی درایو LS iP5A

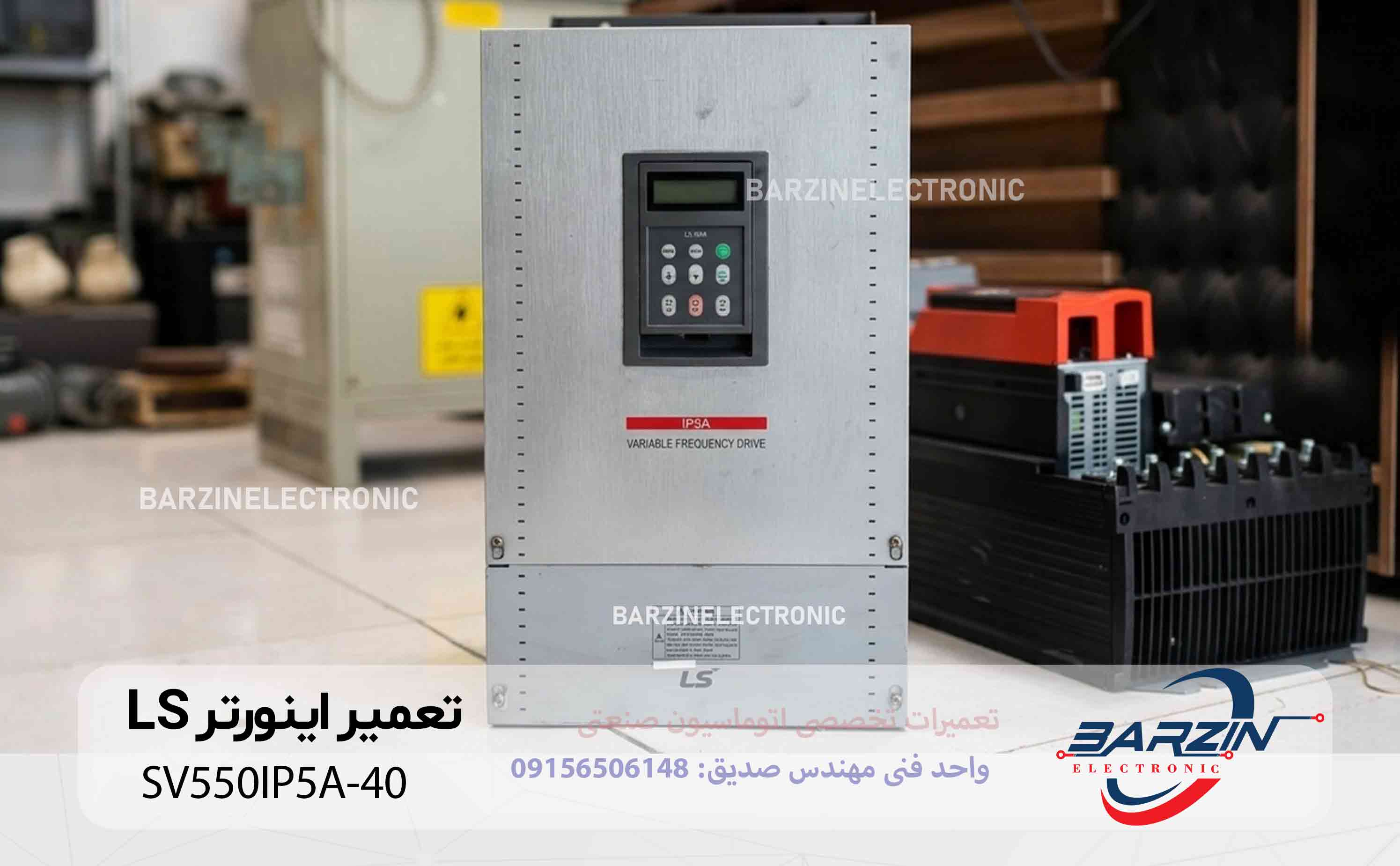

تعمیر اینورتر LS SV550iP5A-4O از سری LS Starvert iP5A به صورت تخصصی در مجموعه برزین الکترونیک انجام شد. این دستگاه به دلیل روشن نشدن، نمایش خطای Over Current، خطای Over Voltage، عدم راه‌اندازی موتور، قطع خروجی سه‌فاز و خرابی مدار قدرت برای تعمیر ارسال گردید. پس از بررسی اولیه مشخص شد که ماژول IGBT، برد قدرت، مدار درایور گیت، منبع تغذیه سوئیچینگ، برد کنترل و مدار اندازه‌گیری جریان دچار آسیب شده‌اند و نیاز به تعمیر تخصصی دارند.

مدل SV550iP5A-4O یکی از اینورترهای قدرتمند سری LS iP5A است که برای کاربردهای سنگین مانند پمپ، فن، کمپرسور و سیستم‌های تهویه صنعتی طراحی شده است. این مدل دارای توان 55 کیلووات (75 اسب بخار)، ورودی سه‌فاز 380 تا 480 ولت، کنترل Sensorless Vector، کنترل V/F و ارتباط RS-485 است.

معرفی اینورتر LS iP5A

اینورتر LS iP5A یکی از پیشرفته‌ترین درایوهای صنعتی شرکت LS Electric است که برای کنترل سرعت و گشتاور موتورهای سه‌فاز در کاربردهای سنگین طراحی شده است.

مشخصات اصلی دستگاه:

• مدل: LS SV550iP5A-4O
• سری: Starvert iP5A
• توان: 55kW (75HP)
• ورودی: سه‌فاز 380 تا 480VAC
• خروجی: سه‌فاز با فرکانس متغیر
• کنترل V/F و Sensorless Vector
• دارای PID داخلی
• ارتباط RS-485
• قابلیت نصب کارت‌های ارتباطی
• حفاظت کامل موتور و اینورتر

این سری دارای قابلیت‌هایی مانند Multi Motor Control، Dual PID، Sleep/Wake، Flying Start و Automatic Energy Saving است که آن را برای کاربردهای صنعتی سنگین مناسب می‌کند.

کاربردهای اینورتر LS SV550iP5A-4O

این مدل در صنایع مختلف مورد استفاده قرار می‌گیرد:

• پمپ‌های صنعتی
• ایستگاه‌های پمپاژ
• فن‌های فشار قوی
• سیستم‌های تهویه (HVAC)
• برج‌های خنک‌کننده
• کمپرسورهای صنعتی
• صنایع فولاد
• صنایع سیمان
• صنایع پتروشیمی
• خطوط انتقال مواد

علائم خرابی اینورتر LS iP5A

در این پروژه علائم زیر مشاهده شد:

• روشن نشدن دستگاه
• خاموش شدن پس از چند ثانیه
• خطای Over Current
• خطای Over Voltage
• خطای Under Voltage
• خطای Over Heat
• عدم خروجی سه‌فاز
• کاهش توان موتور
• ریست شدن مکرر
• داغ شدن بیش از حد هیت‌سینک
• سوختن فیوز ورودی

بررسی اولیه دستگاه

پس از ورود دستگاه به واحد تعمیرات، مراحل زیر انجام شد:

• تست برق ورودی سه‌فاز
• بررسی پل دیود رکتیفایر
• اندازه‌گیری ولتاژ DC BUS
• تست خازن‌های DC Link
• بررسی IGBTهای قدرت
• تست مدار Gate Driver
• بررسی برد کنترل
• تست مدار ترمز (Brake Unit)
• کنترل عملکرد فن‌های خنک‌کننده

در بررسی اولیه مشخص شد خرابی IGBT، مدار درایور و منبع تغذیه داخلی باعث توقف عملکرد دستگاه شده است.

عیب‌یابی تخصصی اینورتر LS iP5A

مراحل عیب‌یابی شامل موارد زیر بود:

بررسی مدار ورودی

• تست پل دیود
• بررسی مدار پیش‌شارژ
• کنترل فیوزها
• تست مقاومت‌های حفاظتی

بررسی باس DC

• اندازه‌گیری ولتاژ DC BUS
• تست خازن‌های DC Link
• بررسی مدار تخلیه ولتاژ
• کنترل ریپل ولتاژ

بررسی مدار قدرت

• تست کامل IGBTها
• بررسی دیودهای قدرت
• تست مدار Snubber
• بررسی اتصال کوتاه خروجی‌های U، V و W

تعمیر برد قدرت

در این پروژه اقدامات زیر انجام شد:

• تعویض IGBTهای آسیب‌دیده
• تعمیر مسیرهای سوخته PCB
• تعویض دیودهای قدرت
• بررسی هیت‌سینک
• تست مدار حفاظت
• تست خروجی سه‌فاز

پس از تعمیر، خروجی دستگاه کاملاً پایدار شد.

تعمیر مدار درایور IGBT

مدار Driver وظیفه ارسال فرمان مناسب به IGBTها را بر عهده دارد.

در این بخش:

• تست آی‌سی Driver
• بررسی اپتوکوپلرها
• تست سیگنال Gate
• کنترل تغذیه مدار
• رفع نویزهای فرمان

انجام شد.

تعمیر منبع تغذیه سوئیچینگ

در این مرحله:

• تعویض خازن‌های فرسوده
• تعمیر مدار PWM
• تست ترانس سوئیچینگ
• بررسی رگولاتورها
• کنترل ولتاژهای 5V، 12V، 15V و 24V

پس از تعمیر، تغذیه داخلی دستگاه پایدار شد.

تعمیر برد کنترل

برد کنترل تمامی عملکردهای اینورتر را مدیریت می‌کند.

در این پروژه:

• تست CPU
• بررسی حافظه داخلی
• کنترل ورودی‌های دیجیتال
• تست ورودی‌های آنالوگ
• بررسی خروجی‌های رله
• تست ارتباط RS-485
• بررسی پارامترهای ذخیره‌شده

انجام شد.

خطاهای رایج اینورتر LS iP5A

برخی از خطاهای متداول این سری عبارت‌اند از:

• Over Current
• Over Voltage
• Under Voltage
• Over Load
• Over Heat
• Ground Fault
• Motor Stall
• Communication Error
• EEPROM Error
• Brake Fault

علت خرابی اینورتر LS SV550iP5A-4O

نوسانات برق

باعث آسیب به پل دیود، IGBT و برد قدرت می‌شود.

اضافه بار موتور

کارکرد طولانی‌مدت با بار بیش از ظرفیت باعث افزایش جریان خروجی و خرابی قطعات قدرت می‌شود.

خرابی سیستم خنک‌کننده

خرابی فن یا مسدود شدن مسیر تهویه باعث افزایش دمای دستگاه می‌شود.

استهلاک خازن‌های DC Link

کاهش ظرفیت خازن‌ها موجب ناپایداری ولتاژ باس DC خواهد شد.

گرد و غبار و رطوبت

ورود آلودگی به داخل تابلو باعث کاهش عمر قطعات الکترونیکی و ایجاد اتصال کوتاه می‌شود.

سرویس دوره‌ای اینورتر LS iP5A

برای افزایش طول عمر دستگاه توصیه می‌شود:

• تمیزکاری دوره‌ای داخل اینورتر
• بررسی عملکرد فن‌ها
• کنترل دمای تابلو برق
• تست خازن‌های DC Link
• بررسی سلامت IGBTها
• کنترل اتصالات قدرت
• بازبینی پارامترهای موتور
• بررسی خطاهای ثبت‌شده

تست نهایی پس از تعمیر

پس از پایان تعمیرات، تست‌های زیر انجام شد:

• تست روشن شدن دستگاه
• تست خروجی سه‌فاز
• تست راه‌اندازی موتور
• تست عملکرد در بار نامی
• اندازه‌گیری جریان خروجی
• تست عملکرد طولانی‌مدت
• بررسی دمای کاری
• کنترل عملکرد تمامی حفاظت‌ها

پس از انجام تمامی تست‌ها، اینورتر بدون خطا آماده بهره‌برداری شد.

تعمیر تخصصی انواع اینورتر LS

در مجموعه برزین الکترونیک خدمات زیر ارائه می‌شود:

• تعمیر اینورتر LS iP5A
• تعمیر LS Starvert
• تعمیر برد قدرت اینورتر
• تعمیر IGBT
• تعمیر منبع تغذیه سوئیچینگ
• تعمیر برد کنترل
• رفع انواع خطاهای اینورتر LS
• تعمیر درایوهای صنعتی LS

سوالات متداول

هزینه تعمیر اینورتر LS SV550iP5A-4O چقدر است؟

هزینه تعمیر پس از عیب‌یابی کامل و مشخص شدن قطعات معیوب اعلام می‌شود.

آیا برد قدرت اینورتر قابل تعمیر است؟

بله، در بسیاری از موارد برد قدرت، مدار درایور و IGBT قابل تعمیر یا بازسازی هستند.

مدت زمان تعمیر چقدر است؟

معمولاً بین 2 تا 5 روز کاری، بسته به نوع خرابی دستگاه.

آیا دستگاه پس از تعمیر تست می‌شود؟

بله، تمامی اینورترها پس از تعمیر تحت تست کامل، تست زیر بار و بررسی عملکرد حفاظتی قرار می‌گیرند.

جمع‌بندی

تعمیر اینورتر LS SV550iP5A-4O نیازمند تخصص در زمینه الکترونیک قدرت، تعمیر IGBT، مدارهای سوئیچینگ و کنترل موتورهای صنعتی است. در این پروژه، برد قدرت، مدار درایور، منبع تغذیه، برد کنترل و بخش‌های حفاظتی به‌صورت کامل عیب‌یابی و تعمیر شدند و دستگاه پس از انجام تست‌های عملکردی، بدون خطا آماده بهره‌برداری مجدد شد. این مدل از سری iP5A با توان 55 کیلووات برای کاربردهای سنگین مانند پمپ و فن طراحی شده و از قابلیت‌هایی مانند Dual PID، Multi Motor Control و Sensorless Vector Control بهره می‌برد.
