تعمیر اینورتر LS600-20-5S | تعمیر تخصصی درایو LS600

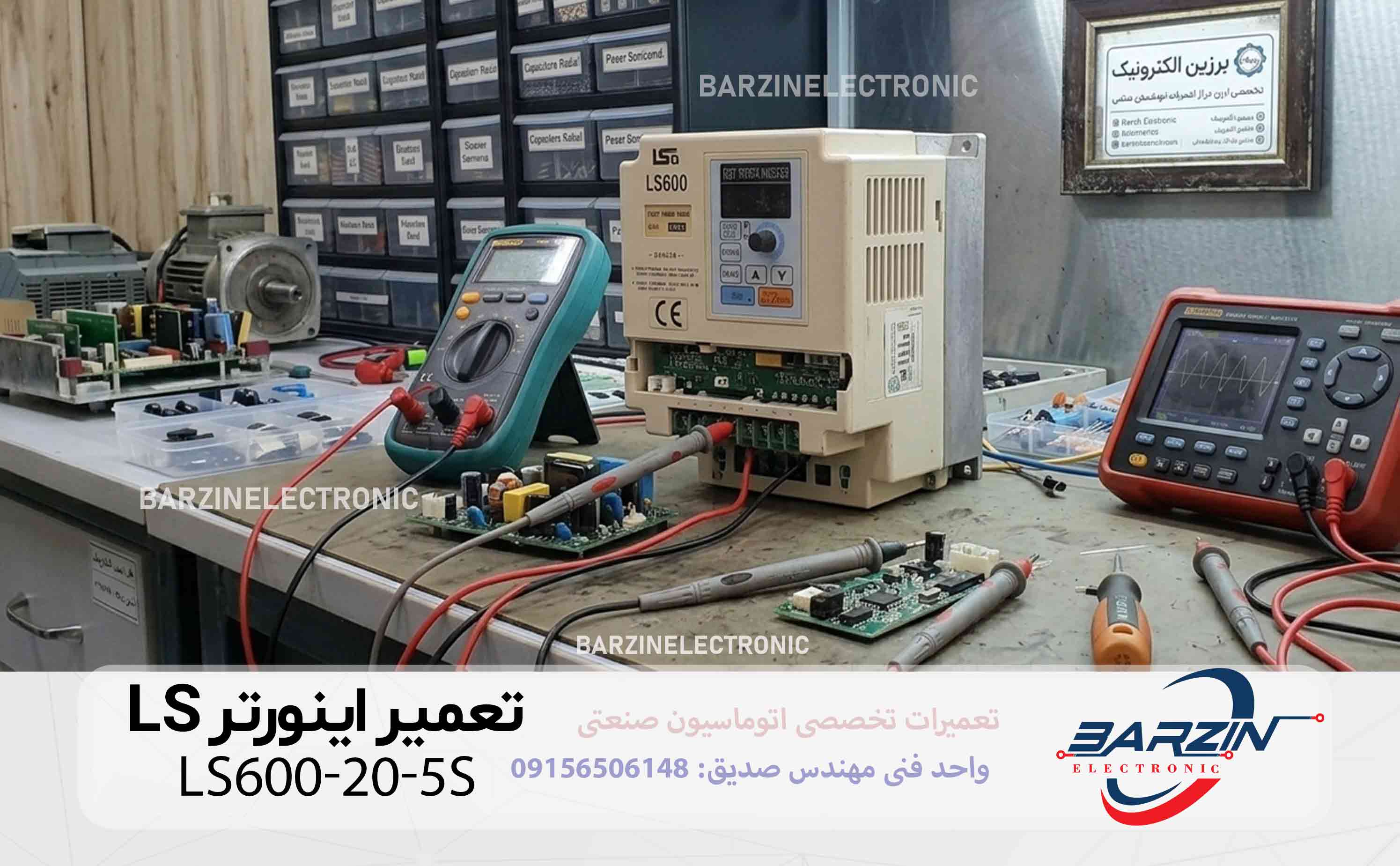

تعمیر اینورتر LS600-20-5S به صورت تخصصی در مجموعه برزین الکترونیک انجام شد. این دستگاه به دلیل روشن نشدن، نمایش خطای Over Current، عدم راه‌اندازی موتور، قطع خروجی سه‌فاز، افت توان، ریست شدن مکرر و خرابی مدار قدرت برای تعمیر ارسال گردید. پس از بررسی اولیه مشخص شد که برد قدرت، ماژول IGBT، منبع تغذیه سوئیچینگ، مدار درایور گیت و برد کنترل اصلی دچار آسیب شده‌اند و نیاز به عیب‌یابی و تعمیر تخصصی دارند.

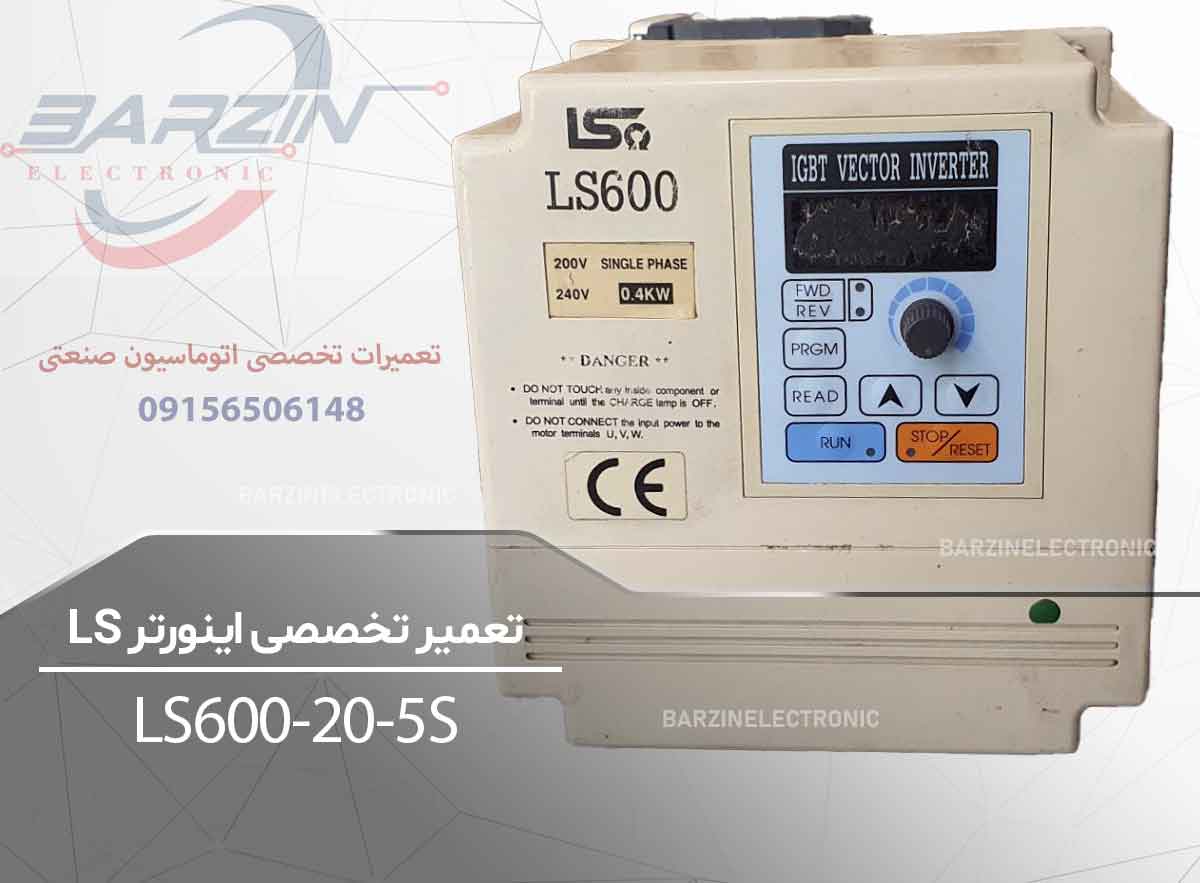

اینورتر LS600-20-5S یکی از مدل‌های سری LS600 است که برای کنترل سرعت موتورهای القایی سه‌فاز طراحی شده و در مدل 20-5S با ورودی تک‌فاز 200 تا 240 ولت و توان حدود 0.4 کیلووات (0.5 اسب بخار) عرضه شده است. این سری از فناوری PWM Space Vector و ترانزیستورهای IGBT برای کنترل نرم و کم‌صدای موتور استفاده می‌کند.

معرفی اینورتر LS600-20-5S

اینورتر LS600 برای کنترل دور موتورهای سه‌فاز در ماشین‌آلات صنعتی سبک و نیمه‌سنگین طراحی شده است و امکان تنظیم سرعت، شتاب، گشتاور و حفاظت از موتور را فراهم می‌کند.

مشخصات کلی دستگاه:

• مدل: LS600-20-5S
• ورودی: تک‌فاز 200 تا 240 ولت AC
• خروجی: سه‌فاز 0 تا 240 ولت
• توان: 0.4 کیلووات (0.5HP)
• تکنولوژی PWM Space Vector
• استفاده از IGBT
• عملکرد کم‌صدا
• قابلیت کنترل فرکانس موتور
• حفاظت کامل موتور و اینورتر

کاربردهای اینورتر LS600

این درایو در تجهیزات زیر کاربرد فراوان دارد:

• ماشین‌آلات بسته‌بندی
• نوار نقاله
• دستگاه‌های چاپ
• ماشین‌آلات صنایع غذایی
• فن و هواکش صنعتی
• پمپ‌های آب
• دستگاه‌های برش
• ماشین‌آلات نساجی
• تجهیزات آزمایشگاهی
• خطوط تولید سبک

علائم خرابی اینورتر LS600-20-5S

در این پروژه علائم زیر مشاهده شد:

• روشن نشدن دستگاه
• خاموش شدن پس از اتصال برق
• نمایش خطای Over Current
• خطای Over Voltage
• خطای Under Voltage
• خروجی نداشتن به موتور
• لرزش موتور هنگام استارت
• کاهش توان خروجی
• ریست شدن دستگاه
• داغ شدن بیش از حد هیت‌سینک
• سوختن فیوز ورودی

بررسی اولیه دستگاه

پس از ورود دستگاه به واحد تعمیرات، مراحل زیر انجام شد:

• تست ورودی برق AC
• بررسی فیوزهای حفاظتی
• تست پل دیود ورودی
• اندازه‌گیری ولتاژ DC BUS
• بررسی خازن‌های DC Link
• تست IGBTهای خروجی
• بررسی مدار Gate Driver
• تست منبع تغذیه داخلی
• بررسی برد کنترل
• کنترل عملکرد فن خنک‌کننده

در بررسی اولیه مشخص شد که خرابی IGBT و مدار تغذیه داخلی عامل اصلی از کار افتادن دستگاه بوده است.

عیب‌یابی تخصصی اینورتر LS600

برای شناسایی دقیق خرابی، مراحل زیر انجام شد:

بررسی مدار ورودی

• تست پل دیود
• بررسی مدار پیش‌شارژ
• تست فیوزها
• کنترل مقاومت‌های حفاظتی

بررسی مدار DC BUS

• اندازه‌گیری ولتاژ باس DC
• تست خازن‌های الکترولیتی
• بررسی مقاومت تخلیه
• کنترل ریپل ولتاژ

بررسی مدار قدرت

• تست کامل IGBTها
• بررسی دیودهای قدرت
• تست مدار Snubber
• بررسی اتصال کوتاه خروجی‌ها

تعمیر برد قدرت

برد قدرت مهم‌ترین بخش اینورتر است.

در این پروژه اقدامات زیر انجام شد:

• تعویض IGBTهای آسیب‌دیده
• تعمیر مسیرهای سوخته PCB
• تعویض دیودهای قدرت
• بررسی مدار حفاظت
• تست خروجی‌های U ،V و W
• کنترل عملکرد زیر بار

پس از تعمیر، خروجی دستگاه کاملاً پایدار شد.

تعمیر مدار درایور IGBT

مدار درایور وظیفه ارسال فرمان مناسب به IGBTها را بر عهده دارد.

در این بخش:

• تست آی‌سی Driver
• بررسی اپتوکوپلرها
• تست سیگنال Gate
• کنترل تغذیه مدار
• رفع نویزهای فرمان

انجام شد.

تعمیر منبع تغذیه سوئیچینگ

منبع تغذیه داخلی اینورتر یکی از بخش‌های حساس دستگاه است.

اقدامات انجام شده:

• تعویض خازن‌های فرسوده
• تعمیر مدار PWM
• تست ترانس سوئیچینگ
• بررسی رگولاتورها
• کنترل ولتاژهای 5V، 12V و 15V

پس از تعمیر، تغذیه برد کنترل کاملاً پایدار شد.

تعمیر برد کنترل

برد کنترل وظیفه مدیریت عملکرد اینورتر را بر عهده دارد.

در این بخش:

• تست CPU
• بررسی حافظه داخلی
• کنترل ورودی‌های دیجیتال
• تست ورودی آنالوگ
• بررسی خروجی رله
• کنترل پارامترهای ذخیره شده

خطاهای رایج اینورتر LS600

برخی از خطاهای متداول این دستگاه عبارت‌اند از:

• Over Current
• Over Voltage
• Under Voltage
• Over Load
• Over Heat
• Ground Fault
• Motor Stall
• Communication Error
• EEPROM Error

علت خرابی اینورتر LS600-20-5S

نوسانات برق

افزایش یا کاهش شدید ولتاژ باعث آسیب به مدار قدرت و منبع تغذیه می‌شود.

اضافه بار موتور

بار بیش از ظرفیت باعث افزایش جریان و سوختن IGBTها خواهد شد.

خرابی سیستم خنک‌کننده

خرابی فن یا بسته شدن مسیر تهویه باعث افزایش دمای دستگاه می‌شود.

استهلاک خازن‌های DC

پس از چند سال کار، ظرفیت خازن‌ها کاهش یافته و عملکرد دستگاه ناپایدار می‌شود.

گرد و غبار صنعتی

تجمع گرد و غبار روی بردها موجب اتصال کوتاه و افزایش دمای قطعات می‌شود.

سرویس دوره‌ای اینورتر LS600

برای جلوگیری از خرابی‌های آینده توصیه می‌شود:

• تمیزکاری داخلی دستگاه
• بررسی عملکرد فن
• کنترل اتصالات قدرت
• تست خازن‌های DC
• بررسی IGBTها
• کنترل دمای تابلو برق
• بازبینی پارامترهای موتور
• بررسی خطاهای ثبت‌شده

تست نهایی پس از تعمیر

پس از پایان تعمیرات، تست‌های زیر انجام شد:

• تست روشن شدن دستگاه
• تست خروجی سه‌فاز
• تست راه‌اندازی موتور
• تست عملکرد در بار نامی
• اندازه‌گیری جریان خروجی
• تست عملکرد طولانی‌مدت
• بررسی دمای کاری
• کنترل تمامی خطاهای حفاظتی

در پایان، عملکرد اینورتر بدون هیچ‌گونه خطا تأیید شد و دستگاه آماده تحویل به مشتری گردید.

تعمیر تخصصی انواع اینورتر LS

در مجموعه برزین الکترونیک خدمات زیر ارائه می‌شود:

• تعمیر اینورتر LS600
• تعمیر اینورتر LS Starvert
• تعمیر برد قدرت اینورتر
• تعمیر IGBT
• تعمیر منبع تغذیه سوئیچینگ
• تعمیر برد کنترل
• رفع انواع خطاهای اینورتر صنعتی
• تعمیر انواع درایو کنترل دور موتور

سوالات متداول

آیا اینورتر LS600-20-5S قابل تعمیر است؟

بله، در اغلب موارد خرابی‌های مربوط به برد قدرت، IGBT، منبع تغذیه، برد کنترل و مدار درایور قابل تعمیر هستند.

علت خطای Over Current چیست؟

این خطا معمولاً به خرابی IGBT، اتصال کوتاه موتور، اضافه بار یا تنظیمات نادرست پارامترها مربوط می‌شود.

مدت زمان تعمیر چقدر است؟

بسته به نوع خرابی، معمولاً بین 2 تا 5 روز کاری زمان نیاز است.

آیا دستگاه پس از تعمیر تست می‌شود؟

بله، تمامی اینورترها پس از تعمیر تحت تست کامل، تست بار و بررسی عملکرد حفاظتی قرار می‌گیرند.

جمع‌بندی

تعمیر اینورتر LS600-20-5S نیازمند دانش تخصصی در زمینه الکترونیک قدرت، تعمیر مدارات سوئیچینگ، IGBT و کنترل موتورهای صنعتی است. در این پروژه، پس از عیب‌یابی کامل، برد قدرت، مدار درایور، منبع تغذیه و برد کنترل تعمیر شد و دستگاه پس از انجام تست‌های عملکردی و تست بار، بدون خطا آماده بهره‌برداری مجدد گردید. مشخصات این مدل شامل ورودی تک‌فاز 200 تا 240 ولت، خروجی سه‌فاز و فناوری کنترل Space Vector با IGBT است.
