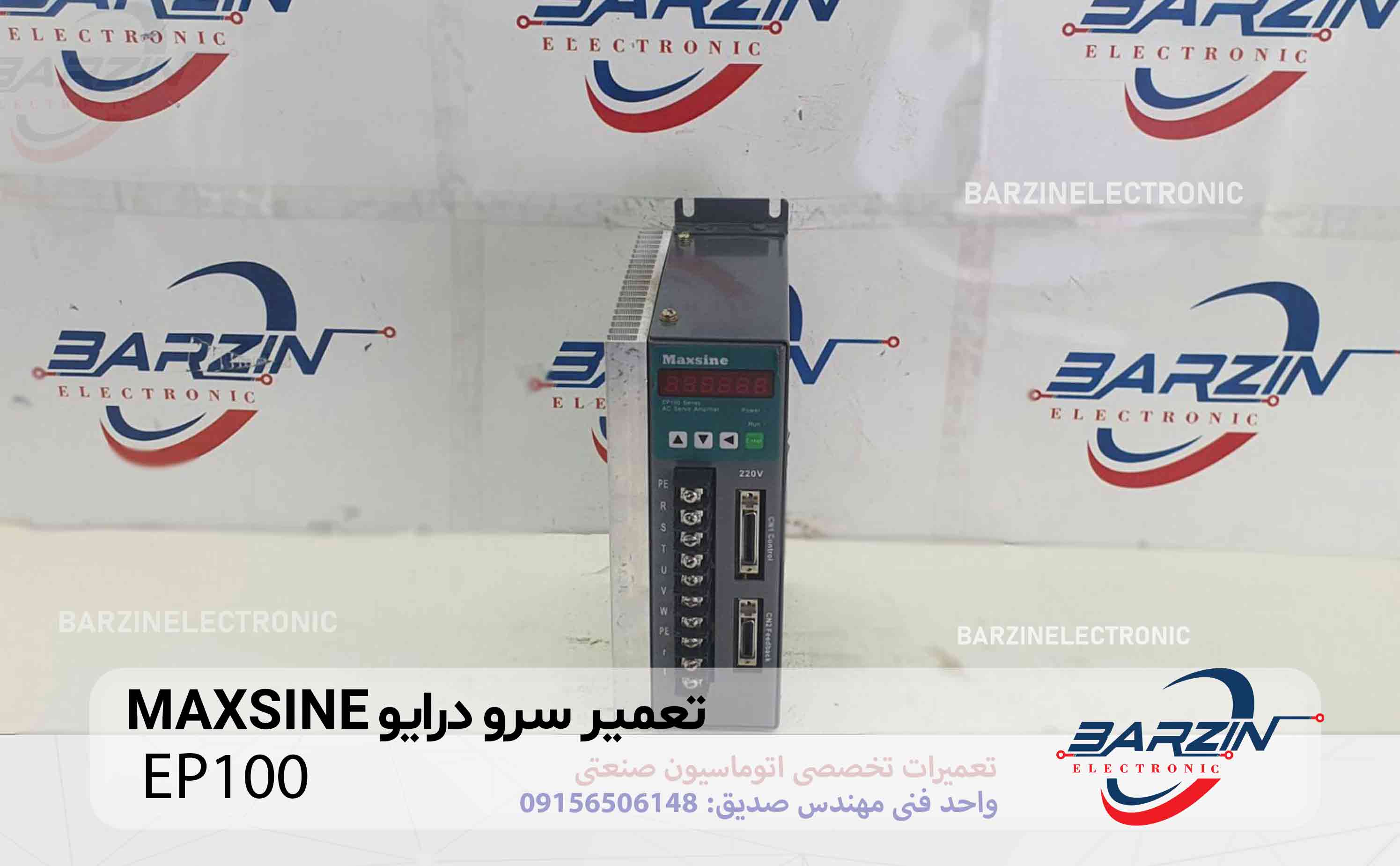

تعمیر سرو درایو MAXSINE EP100 | تعمیر تخصصی سروو درایو مکسین

تعمیر سرو درایو MAXSINE EP100 به صورت تخصصی در مجموعه برزین الکترونیک انجام شد. این دستگاه به دلیل عدم حرکت سرو موتور، خطای Servo Alarm، عدم دریافت فرمان پوزیشن، خطای Encoder، لرزش موتور و قطع خروجی سه‌فاز برای تعمیر ارسال گردید. پس از بررسی اولیه مشخص شد بخش‌های مدار قدرت، درایور IGBT/MOSFET، مدار فیدبک انکودر، منبع تغذیه داخلی و برد کنترل سروو دچار مشکل شده‌اند و نیاز به عیب‌یابی تخصصی دارند.

سرو درایوهای سری MAXSINE EP100 برای کنترل دقیق سرو موتورهای AC در کاربردهای موقعیت‌دهی، کنترل سرعت و کنترل گشتاور طراحی شده‌اند. این سری دارای ورودی‌های فرمان پالس، فیدبک انکودر و ورودی‌های کنترلی مانند Servo ON و Alarm Clear است که برای سیستم‌های اتوماسیون صنعتی استفاده می‌شوند.

معرفی سرو درایو MAXSINE EP100

سرو درایو MAXSINE EP100 یک تقویت‌کننده سروو (AC Servo Drive) است که وظیفه کنترل دقیق سرو موتور را بر عهده دارد. این درایو با دریافت فرمان از PLC یا کنترلر حرکت، جریان و موقعیت موتور را کنترل می‌کند.

مهم‌ترین بخش‌های این سرو درایو:

• برد کنترل اصلی
• مدار قدرت خروجی موتور
• مدار کنترل جریان
• مدار فیدبک Encoder
• مدار تغذیه داخلی
• مدار حفاظت و آلارم
• رابط‌های ورودی و خروجی کنترلی

در سری EP100، ارتباط با سرو موتور از طریق کانکتورهای موتور و انکودر انجام می‌شود و ورودی‌هایی مانند Servo Enable، Alarm Reset و فرمان پالس برای کنترل حرکت وجود دارد.

کاربردهای سرو درایو MAXSINE EP100

این سرو درایو در ماشین‌آلاتی استفاده می‌شود که نیاز به حرکت دقیق دارند:

• ماشین‌آلات CNC
• دستگاه‌های برش و حکاکی
• ماشین‌آلات بسته‌بندی
• ربات‌های صنعتی
• دستگاه‌های مونتاژ اتوماتیک
• سیستم‌های موقعیت‌دهی دقیق
• ماشین‌آلات نساجی
• خطوط تولید اتوماتیک

علائم خرابی سرو درایو MAXSINE EP100

در این پروژه علائم خرابی شامل موارد زیر بود:

• روشن شدن درایو ولی عدم حرکت موتور
• نمایش Servo Alarm
• خطای Encoder
• لرزش شدید سرو موتور
• حرکت ناپایدار محور
• خطای Over Current
• قطع خروجی U/V/W موتور
• ریست شدن مکرر دستگاه
• عدم فعال شدن Servo ON
• دریافت نکردن فرمان پالس

این مشکلات معمولاً به خرابی بخش قدرت، مدار فیدبک یا برد کنترل مربوط می‌شوند.

بررسی اولیه سرو درایو

پس از دریافت دستگاه، مراحل اولیه بررسی انجام شد:

• تست ورودی برق AC
• بررسی فیوزهای ورودی
• تست ولتاژ DC Bus
• بررسی مدار قدرت خروجی موتور
• تست IGBT یا ترانزیستورهای قدرت
• بررسی مدار Encoder
• تست تغذیه 5V و 24V
• بررسی برد کنترل

در بررسی اولیه مشخص شد خرابی در بخش قدرت خروجی و مدار کنترل فیدبک موتور باعث ایجاد خطا شده است.

عیب‌یابی تخصصی MAXSINE EP100

فرآیند عیب‌یابی سرو درایو شامل مراحل زیر انجام شد:

1- بررسی مدار قدرت

ابتدا بخش توان دستگاه بررسی شد:

• تست پل دیود ورودی
• اندازه‌گیری ولتاژ باس DC
• تست IGBTهای خروجی
• بررسی اتصال کوتاه بین فازهای خروجی
• تست مدار حفاظت جریان

2- بررسی مدار درایور IGBT

مدار درایور وظیفه فرمان‌دهی به المان‌های قدرت را دارد.

در این بخش:

• تست سیگنال Gate
• بررسی آی‌سی Driver
• تست اپتوکوپلرها
• بررسی تغذیه درایور
• رفع نویزهای فرمان

انجام شد.

تعمیر برد قدرت سرو درایو

برد قدرت یکی از مهم‌ترین بخش‌های سروو درایو است.

در این پروژه اقدامات زیر انجام شد:

• تعویض قطعات قدرت آسیب‌دیده
• تست IGBTهای خروجی
• بررسی دیودهای حفاظتی
• تعمیر مسیرهای آسیب‌دیده PCB
• تست جریان خروجی موتور
• بررسی عملکرد سه فاز U/V/W

پس از تعمیر، بخش قدرت دستگاه عملکرد صحیح خود را به دست آورد.

تعمیر مدار Encoder و فیدبک موتور

یکی از مهم‌ترین بخش‌های سرو درایو، دریافت اطلاعات موقعیت موتور است.

خرابی این قسمت باعث خطاهای Position Error و Encoder Fault می‌شود.

در این بخش:

• تست ورودی Encoder
• بررسی تغذیه انکودر
• تست سیگنال‌های A/B/Z
• بررسی مدار پردازش فیدبک
• تعمیر مسیرهای ارتباطی

انجام شد.

تعمیر برد کنترل سروو

برد کنترل وظیفه پردازش فرمان‌ها و کنترل موتور را دارد.

اقدامات انجام شده:

• بررسی CPU اصلی
• تست حافظه داخلی
• بررسی ورودی‌های فرمان
• تست Servo ON
• بررسی Alarm Reset
• تست فرمان پالس
• بررسی پارامترهای داخلی

تعمیر مدار تغذیه داخلی

یکی از خرابی‌های رایج سرو درایوها، ضعف مدار تغذیه است.

در این بخش:

• تعویض خازن‌های معیوب
• تعمیر مدار سوئیچینگ
• بررسی رگولاتورها
• تست ولتاژهای 5V، 12V و 24V
• رفع ناپایداری تغذیه

انجام شد.

خطاهای رایج سرو درایو MAXSINE EP100

برخی خطاهای رایج:

• Over Current
• Over Voltage
• Under Voltage
• Encoder Error
• Position Error
• Servo Alarm
• Over Temperature
• Communication Fault

علت خرابی سرو درایو MAXSINE EP100

نوسانات برق

افزایش ناگهانی ولتاژ می‌تواند باعث خرابی مدار قدرت شود.

اضافه بار موتور

بار مکانیکی بیش از حد باعث افزایش جریان و آسیب IGBT می‌شود.

خرابی Encoder

قطع شدن یا نویز در سیگنال فیدبک باعث خطای موقعیت می‌شود.

گرمای بیش از حد

خرابی فن یا تهویه نامناسب باعث کاهش عمر قطعات می‌شود.

تنظیمات اشتباه پارامترها

تنظیم نادرست Gain، سرعت یا جریان موتور می‌تواند باعث لرزش و خطا شود.

سرویس دوره‌ای سرو درایو

برای افزایش عمر سرو درایو توصیه می‌شود:

• بررسی تهویه تابلو
• تمیزکاری فن و هیت‌سینک
• کنترل اتصالات موتور
• بررسی کابل Encoder
• کنترل پارامترهای موتور
• بررسی خطاهای ثبت‌شده
• جلوگیری از رطوبت و گردوغبار

تست نهایی پس از تعمیر

پس از پایان تعمیرات، تست‌های زیر انجام شد:

• تست روشن شدن بدون خطا
• تست Servo ON
• تست حرکت موتور
• بررسی فیدبک Encoder
• تست فرمان پالس
• تست سرعت و موقعیت
• تست جریان موتور
• تست عملکرد طولانی مدت

در نهایت سرو درایو MAXSINE EP100 با عملکرد پایدار آماده استفاده شد.

تعمیر تخصصی انواع سرو درایو

در مجموعه برزین الکترونیک خدمات زیر انجام می‌شود:

• تعمیر سرو درایو MAXSINE
• تعمیر سرو موتور صنعتی
• تعمیر برد قدرت سروو
• تعمیر Encoder Feedback
• تعمیر IGBT سرو درایو
• رفع خطاهای Servo Alarm
• تعمیر سروو درایوهای CNC و اتوماسیون صنعتی

سوالات متداول

هزینه تعمیر سرو درایو MAXSINE EP100 چقدر است؟

هزینه تعمیر پس از بررسی دقیق خرابی و مشخص شدن قطعات آسیب‌دیده اعلام می‌شود.

آیا سرو درایو EP100 قابل تعمیر است؟

بله، بخش‌های قدرت، کنترل و فیدبک این سرو درایو قابل تعمیر هستند.

علت اصلی خطای Encoder چیست؟

خرابی کابل، نویز، خرابی مدار Encoder یا خود انکودر موتور می‌تواند باعث این خطا شود.

آیا بعد از تعمیر تست کامل انجام می‌شود؟

بله، سرو درایو پس از تعمیر با موتور و سیگنال‌های کنترلی تست می‌شود.

جمع‌بندی

تعمیر سرو درایو MAXSINE EP100 نیازمند تخصص در الکترونیک قدرت، کنترل حرکت و سیستم‌های فیدبک انکودر است. در این پروژه، پس از عیب‌یابی کامل، تعمیر بخش قدرت، مدار کنترل، تغذیه و فیدبک انجام شد و دستگاه پس از تست‌های کامل عملکردی، آماده بهره‌برداری گردید.
