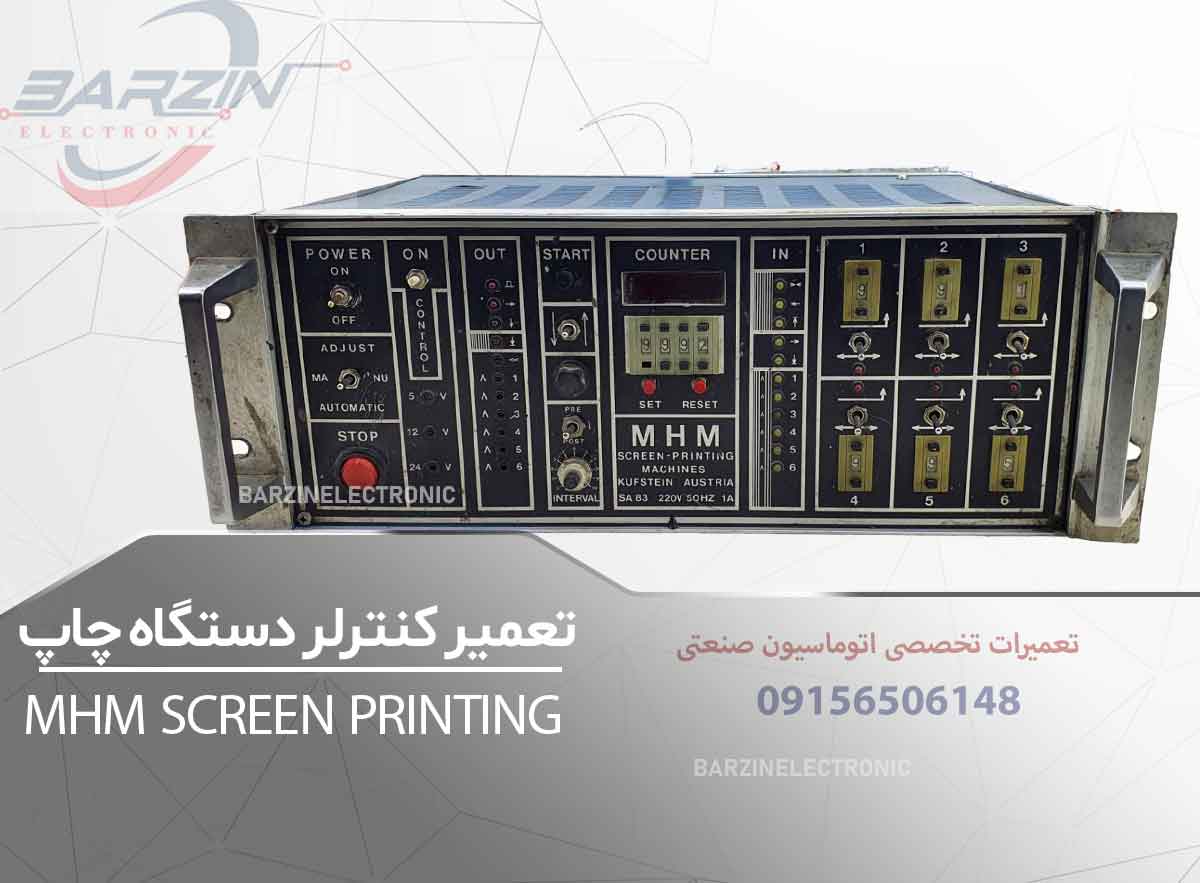

تعمیر کنترلر MHM Screen Printing | تعمیر تخصصی کنترلر دستگاه چاپ سیلک

کنترلر دستگاه‌های چاپ سیلک یکی از بخش‌های مهم در سیستم‌های اتوماسیون و کنترل ماشین‌آلات چاپ است. این کنترلر وظیفه هماهنگ‌سازی بخش‌های مختلف دستگاه و اجرای فرمان‌های مربوط به فرآیند چاپ را بر عهده دارد. خرابی کنترلر می‌تواند باعث توقف کامل دستگاه، اختلال در حرکت مکانیکی، عدم اجرای سیکل چاپ، خطا در سنسورها یا از کار افتادن بخشی از سیستم شود.

دستگاه‌های چاپ سیلک اتوماتیک MHM برای انجام فرآیند چاپ به هماهنگی دقیق میان کنترلر، سنسورها، موتورهای الکتریکی، عملگرها، پنوماتیک و بخش‌های مختلف مکانیکی نیاز دارند. بنابراین زمانی که کنترلر دستگاه دچار مشکل می‌شود، عیب‌یابی آن باید به‌صورت اصولی و مرحله‌به‌مرحله انجام شود.

در مجموعه بارزین الکترونیک، تعمیر کنترلر MHM Screen Printing با تمرکز بر عیب‌یابی بردهای الکترونیکی، مدار تغذیه، ورودی و خروجی‌ها، ارتباطات، مدارهای کنترلی و بررسی عملکرد سیستم انجام می‌شود.

────────────────────────

کنترلر MHM Screen Printing چیست؟

MHM یکی از برندهای شناخته‌شده در زمینه ماشین‌آلات چاپ سیلک و تجهیزات چاپ صنعتی است. در ماشین‌های چاپ سیلک اتوماتیک، کنترلر نقش مهمی در هماهنگی سیکل‌های مختلف دستگاه دارد.

در یک سیستم چاپ سیلک اتوماتیک، عملکرد بخش‌های مختلف باید با زمان‌بندی مشخص انجام شود. برای مثال، حرکت میز یا پالت، موقعیت هد چاپ، عملکرد سنسورها، حرکت عملگرها و سایر مراحل باید طبق ترتیب مشخص اجرا شوند.

کنترلر با دریافت اطلاعات از سنسورها و تجهیزات ورودی، وضعیت دستگاه را تشخیص داده و بر اساس برنامه کنترلی، فرمان مناسب را برای خروجی‌ها و عملگرهای دستگاه ارسال می‌کند.

به همین دلیل خرابی کنترلر می‌تواند باعث شود حتی اگر قسمت‌های مکانیکی دستگاه کاملاً سالم باشند، ماشین قادر به اجرای سیکل چاپ نباشد.

────────────────────────

نقش کنترلر در دستگاه چاپ سیلک

کنترلر در دستگاه چاپ سیلک مانند مرکز فرمان سیستم عمل می‌کند.

فرمان‌های مختلف از طریق ورودی‌ها دریافت می‌شوند و پس از پردازش، خروجی‌های مناسب فعال می‌شوند.

بسته به ساختار دستگاه، بخش کنترل ممکن است با قسمت‌های مختلفی در ارتباط باشد، از جمله:

• سنسورهای موقعیت

• سنسورهای انتهایی

• کلیدها و شستی‌های کنترل

• عملگرهای الکتریکی

• شیرهای برقی

• سیستم پنوماتیک

• موتورهای دستگاه

• درایوها

• سیستم‌های ایمنی

• پنل اپراتوری

• ورودی و خروجی‌های دیجیتال

• تجهیزات ارتباطی

بنابراین در زمان خرابی باید ارتباط میان این قسمت‌ها نیز بررسی شود.

────────────────────────

تعمیر تخصصی کنترلر MHM

تعمیر کنترلر دستگاه چاپ سیلک نیازمند بررسی هم‌زمان بخش الکترونیکی و عملکرد کنترلی دستگاه است.

گاهی خرابی فقط در یک قطعه کوچک روی برد ایجاد شده است، اما نتیجه آن می‌تواند توقف کامل ماشین باشد.

در تعمیر کنترلر MHM، ابتدا علائم خرابی مشخص می‌شوند و سپس بخش‌های مختلف کنترلر مورد بررسی قرار می‌گیرند.

مهم‌ترین قسمت‌هایی که می‌توانند در فرآیند تعمیر بررسی شوند عبارت‌اند از:

• مدار تغذیه

• برد اصلی

• پردازنده و مدار کنترل

• ورودی‌ها

• خروجی‌ها

• رله‌ها

• ترانزیستورهای خروجی

• مدارهای درایور

• کانکتورها

• مسیرهای PCB

• مدارهای ارتباطی

• حافظه

• نمایشگر یا پنل مرتبط با کنترلر

────────────────────────

عیب‌یابی مدار تغذیه کنترلر MHM

مدار تغذیه یکی از اولین قسمت‌هایی است که در تعمیر کنترلر باید بررسی شود.

کنترلر برای عملکرد صحیح به ولتاژهای پایدار نیاز دارد. اگر مدار تغذیه دچار مشکل شود، ممکن است کنترلر کاملاً خاموش شود یا عملکرد آن ناپایدار باشد.

علائم خرابی مدار تغذیه می‌تواند شامل موارد زیر باشد:

• روشن نشدن کنترلر

• خاموش شدن ناگهانی

• ریست شدن سیستم

• عملکرد نامنظم ورودی‌ها و خروجی‌ها

• نمایش خطاهای غیرطبیعی

• روشن شدن ناقص برد

• ایجاد اختلال در ارتباطات

در این مرحله قطعاتی مانند فیوزها، دیودها، خازن‌ها، رگولاتورها، مدارهای سوئیچینگ و سایر قسمت‌های تغذیه بررسی می‌شوند.

در کنترلرهای قدیمی، فرسودگی خازن‌های الکترولیتی نیز یکی از مواردی است که باید مورد توجه قرار گیرد.

────────────────────────

تعمیر برد الکترونیکی کنترلر MHM

برد الکترونیکی کنترلر شامل بخش‌های مختلفی است که هرکدام وظیفه مشخصی دارند.

ممکن است خرابی به دلیل سوختن یک قطعه، اتصال کوتاه، افزایش دما، نوسان برق، خرابی منبع تغذیه یا مشکلات مکانیکی و حرارتی ایجاد شده باشد.

در زمان تعمیر برد، موارد زیر بررسی می‌شوند:

────────────────────────

تعمیر ورودی‌های کنترلر دستگاه چاپ سیلک

ورودی‌های کنترلر اطلاعات مربوط به وضعیت دستگاه را دریافت می‌کنند.

برای مثال، سنسورها و کلیدهای مختلف می‌توانند اطلاعاتی درباره موقعیت یا وضعیت یک بخش از ماشین در اختیار کنترلر قرار دهند.

اگر یکی از ورودی‌ها به‌درستی کار نکند، کنترلر ممکن است تصور کند که دستگاه هنوز در موقعیت موردنظر قرار نگرفته است و از اجرای مرحله بعد جلوگیری کند.

این مسئله می‌تواند به شکل‌های مختلف دیده شود:

• دستگاه در یک مرحله متوقف می‌شود.

• سیکل چاپ کامل نمی‌شود.

• یک حرکت انجام نمی‌شود.

• کنترلر فرمان مرحله بعد را صادر نمی‌کند.

• خطای سنسور مشاهده می‌شود.

بنابراین در عیب‌یابی، علاوه بر خود برد، وضعیت سیم‌کشی و سنسورهای متصل به ورودی‌ها نیز باید بررسی شود.

────────────────────────

تعمیر خروجی‌های کنترلر MHM

خروجی‌های کنترلر وظیفه ارسال فرمان به تجهیزات مختلف را بر عهده دارند.

بسته به طراحی ماشین، خروجی‌ها ممکن است برای کنترل رله‌ها، شیرهای برقی، کنتاکتورها، عملگرها یا سایر تجهیزات استفاده شوند.

اگر یک خروجی خراب شود، ممکن است فقط یک قسمت از دستگاه از کار بیفتد.

در چنین شرایطی باید مشخص شود آیا کنترلر فرمان را تولید نمی‌کند یا فرمان تولید شده اما در مسیر خروجی به تجهیز نهایی منتقل نمی‌شود.

────────────────────────

بررسی سنسورها در دستگاه چاپ سیلک MHM

سنسورها نقش بسیار مهمی در عملکرد دستگاه چاپ سیلک دارند.

کنترلر برای اجرای صحیح سیکل دستگاه باید از وضعیت قسمت‌های مختلف اطلاع داشته باشد.

خرابی یا تنظیم نبودن سنسور می‌تواند باعث شود کنترلر فرمان مرحله بعد را صادر نکند.

برخی از علائم احتمالی عبارت‌اند از:

• توقف دستگاه در یک موقعیت مشخص

• اجرای ناقص سیکل

• حرکت نکردن یک بخش

• ایجاد خطای سنسور

• اجرای نامنظم فرآیند

• توقف ناگهانی

در زمان عیب‌یابی باید سنسور، کابل، کانکتور، تغذیه سنسور و ورودی کنترلر به‌صورت جداگانه بررسی شوند.

────────────────────────

جدول عیب‌یابی سنسورها

────────────────────────

تعمیر ارتباطات کنترلر دستگاه چاپ سیلک

در سیستم‌های اتوماسیون صنعتی ممکن است کنترلر با پنل اپراتوری، درایو، PLC یا تجهیزات دیگر ارتباط داشته باشد.

خرابی ارتباطات می‌تواند باعث شود بخشی از دستگاه اطلاعات صحیح دریافت نکند.

در زمان عیب‌یابی ارتباطات، موارد زیر بررسی می‌شوند:

• کانکتورها

• کابل ارتباطی

• تغذیه تجهیزات

• مدارهای ارتباطی

• مسیرهای PCB

• وضعیت سیگنال

• تنظیمات ارتباطی

• نویز و اتصالات نامناسب

اگر مشکل فقط در ارتباط با یک تجهیز مشاهده شود، ابتدا همان مسیر ارتباطی بررسی می‌شود.

────────────────────────

مشکلات رایج کنترلر MHM Screen Printing

کنترلر روشن نمی‌شود

در این حالت ابتدا ورودی برق و مدار تغذیه بررسی می‌شود.

اگر ولتاژهای مورد نیاز کنترلر وجود نداشته باشند، برد نمی‌تواند به‌درستی راه‌اندازی شود.

کنترلر روشن می‌شود ولی دستگاه کار نمی‌کند

در این وضعیت باید ورودی‌ها، خروجی‌ها، سنسورها، برنامه کنترلی و ارتباط کنترلر با سایر تجهیزات بررسی شوند.

دستگاه در وسط سیکل متوقف می‌شود

این مشکل ممکن است ناشی از سنسور موقعیت، خروجی کنترلر، عملگر، سیستم ایمنی یا مشکل ارتباطی باشد.

یک بخش از دستگاه کار نمی‌کند

اگر فقط یک قسمت مشخص از دستگاه کار نمی‌کند، بهتر است مسیر فرمان از خروجی کنترلر تا تجهیز نهایی بررسی شود.

دستگاه به‌صورت متناوب خطا می‌دهد

خطاهای متناوب می‌توانند ناشی از اتصالات ضعیف، نویز، تغذیه ناپایدار، سنسور معیوب یا قطعات فرسوده باشند.

کنترلر ریست می‌شود

در این حالت مدار تغذیه، افت ولتاژ، خازن‌ها، اتصالات و شرایط حرارتی باید بررسی شوند.

────────────────────────

جدول مشکلات و عیب‌یابی کنترلر MHM

────────────────────────

بررسی رله‌ها و مدارهای خروجی

رله‌ها در بسیاری از سیستم‌های صنعتی برای کنترل تجهیزات مختلف مورد استفاده قرار می‌گیرند.

خرابی رله می‌تواند باعث شود کنترلر از نظر منطقی فرمان صحیح را صادر کند اما تجهیز نهایی فعال نشود.

در تعمیر رله باید وضعیت سیم‌پیچ، کنتاکت‌ها و مسیر PCB بررسی شود.

گاهی کنتاکت‌های رله در اثر کارکرد طولانی فرسوده یا اکسید می‌شوند و مقاومت تماس افزایش پیدا می‌کند.

در این حالت ممکن است دستگاه در برخی شرایط کار کند و در شرایط دیگر عملکرد نامناسب داشته باشد.

────────────────────────

بررسی سیستم پنوماتیک دستگاه چاپ سیلک

تمام خرابی‌های دستگاه چاپ سیلک الزاماً از کنترلر ناشی نمی‌شوند.

در ماشین‌های چاپ سیلک، بخش‌های پنوماتیک نیز می‌توانند در اجرای سیکل دستگاه نقش داشته باشند.

برای مثال اگر یک شیر برقی، جک یا مسیر هوای فشرده دچار مشکل شود، کنترلر ممکن است فرمان صحیح را صادر کند اما حرکت مورد انتظار اتفاق نیفتد.

بنابراین هنگام عیب‌یابی باید تفاوت بین «فرمان صادر نمی‌شود» و «فرمان صادر شده اما عملگر حرکت نمی‌کند» مشخص شود.

این تفکیک می‌تواند زمان تعمیر را به شکل قابل توجهی کاهش دهد.

────────────────────────

بررسی موتور و درایو دستگاه چاپ سیلک

اگر حرکت یکی از قسمت‌های دستگاه توسط موتور و درایو انجام شود، خرابی درایو یا موتور نیز می‌تواند علائمی شبیه خرابی کنترلر ایجاد کند.

برای مثال، ممکن است کنترلر فرمان حرکت را ارسال کند اما درایو به دلیل خطا اجازه حرکت موتور را ندهد.

بنابراین در زمان عیب‌یابی بهتر است مسیر کامل فرمان بررسی شود:

کنترلر ← خروجی فرمان ← درایو ← موتور ← بخش مکانیکی

اگر فرمان در کنترلر وجود داشته باشد، باید عیب‌یابی به سمت درایو و موتور ادامه پیدا کند.

────────────────────────

تعمیرات ناشی از نوسانات برق

نوسانات برق یکی از عواملی است که می‌تواند باعث آسیب به تجهیزات الکترونیکی ماشین‌آلات صنعتی شود.

در صورت آسیب دیدن مدار تغذیه، ممکن است قطعات مختلف کنترلر تحت تأثیر قرار بگیرند.

در تعمیر برد باید علاوه بر قطعه سوخته، علت خرابی نیز بررسی شود.

اگر فقط قطعه آسیب‌دیده تعویض شود اما مشکل اصلی در مدار باقی بماند، احتمال تکرار خرابی وجود دارد.

────────────────────────

تست کنترلر MHM پس از تعمیر

پس از تعمیر کنترلر، تست آن باید مرحله‌به‌مرحله انجام شود.

ابتدا مدار تغذیه بررسی می‌شود و سپس ورودی‌ها و خروجی‌ها مورد آزمایش قرار می‌گیرند.

در ادامه ارتباط کنترلر با تجهیزات دیگر بررسی شده و در صورت امکان عملکرد آن در سیکل کاری دستگاه آزمایش می‌شود.

────────────────────────

جدول تست نهایی کنترلر

────────────────────────

اهمیت تعمیر تخصصی کنترلر دستگاه چاپ سیلک

کنترلر یک دستگاه چاپ سیلک بخشی از یک سیستم کامل است و نمی‌توان آن را همیشه به‌صورت مستقل از سایر تجهیزات بررسی کرد.

برای مثال، خرابی یک سنسور می‌تواند باعث شود کنترلر خطا ایجاد کند و خرابی یک شیر برقی می‌تواند باعث شود دستگاه نتواند مرحله بعدی را اجرا کند.

بنابراین تعمیر تخصصی باید بتواند میان خرابی کنترلر و خرابی سایر قسمت‌های دستگاه تفاوت ایجاد کند.

این موضوع به‌خصوص در ماشین‌آلات صنعتی قدیمی اهمیت بیشتری دارد؛ زیرا ممکن است تجهیزات در طول سال‌ها چندین بار تعمیر یا تغییر داده شده باشند.

────────────────────────

نکات مهم هنگام تعمیر کنترلر MHM

قبل از تعمیر یا تعویض کنترلر، بهتر است شماره مدل و اطلاعات درج‌شده روی پلاک دستگاه به‌طور کامل ثبت شود.

همچنین موارد زیر می‌توانند در تشخیص خرابی بسیار مفید باشند:

• وضعیت چراغ‌های روی کنترلر

• متن خطای نمایش داده‌شده

• زمان ایجاد خطا

• بخشی از دستگاه که از کار افتاده

• اینکه خطا دائمی است یا متناوب

• وضعیت سنسورها

• وضعیت درایوها

• وضعیت منبع تغذیه

• تغییرات یا تعمیرات قبلی

ثبت این اطلاعات باعث می‌شود فرآیند عیب‌یابی دقیق‌تر انجام شود.

────────────────────────

تعمیر برد الکترونیکی دستگاه چاپ سیلک

در بسیاری از موارد، مشکل دستگاه چاپ سیلک به یک برد الکترونیکی مربوط می‌شود.

برد ممکن است به علت نوسان برق، حرارت، رطوبت، آلودگی، فرسودگی قطعات یا اتصال کوتاه در تجهیزات خارجی آسیب ببیند.

در چنین شرایطی تعمیر برد می‌تواند شامل عیب‌یابی مدار تغذیه، تعویض قطعات معیوب، بررسی مسیرهای PCB، تست ورودی و خروجی و بررسی مدارهای کنترلی باشد.

هدف تعمیر، بازگرداندن عملکرد صحیح برد و جلوگیری از تکرار خرابی است.

────────────────────────

جمع‌بندی تعمیر کنترلر MHM Screen Printing

کنترلر دستگاه چاپ سیلک MHM یکی از قسمت‌های مهم سیستم اتوماسیون ماشین است و وظیفه هماهنگ کردن بخش‌های مختلف دستگاه را بر عهده دارد.

خرابی کنترلر می‌تواند باعث روشن نشدن سیستم، توقف سیکل چاپ، از کار افتادن یک یا چند خروجی، خطای سنسورها، قطع ارتباط با تجهیزات یا عملکرد ناپایدار دستگاه شود.

در تعمیر تخصصی کنترلر MHM، ابتدا علائم خرابی بررسی شده و سپس مدار تغذیه، برد الکترونیکی، ورودی‌ها، خروجی‌ها، رله‌ها، سنسورها، ارتباطات و بخش‌های مرتبط با سیستم کنترل مورد بررسی قرار می‌گیرند.

همچنین باید توجه داشت که هر خرابی در دستگاه چاپ سیلک الزاماً ناشی از کنترلر نیست. گاهی یک سنسور، شیر برقی، درایو، موتور، کابل یا بخش مکانیکی باعث ایجاد علائمی مشابه خرابی کنترلر می‌شود.

به همین دلیل عیب‌یابی مرحله‌ای و بررسی مسیر کامل فرمان، بهترین روش برای شناسایی علت اصلی خرابی است.

────────────────────────

سوالات متداول درباره تعمیر کنترلر MHM

آیا کنترلر دستگاه چاپ سیلک MHM قابل تعمیر است؟

بسته به نوع خرابی، بسیاری از ایرادهای مربوط به مدار تغذیه، برد الکترونیکی، ورودی‌ها، خروجی‌ها، رله‌ها و مدارهای کنترلی قابل بررسی و تعمیر هستند.

علت روشن نشدن کنترلر MHM چیست؟

مدار تغذیه، فیوزها، اتصالات، برد اصلی و ولتاژهای داخلی باید بررسی شوند.

چرا دستگاه چاپ سیلک در وسط سیکل متوقف می‌شود؟

این مشکل می‌تواند به سنسور موقعیت، خروجی کنترلر، عملگر، سیستم پنوماتیک، درایو، موتور یا بخش ایمنی مربوط باشد و باید مسیر کامل فرمان بررسی شود.

اگر یک قسمت از دستگاه MHM کار نکند، آیا کنترلر خراب است؟

الزاماً خیر. ابتدا باید مشخص شود که آیا کنترلر فرمان را صادر می‌کند یا خیر. اگر فرمان وجود داشته باشد، باید خروجی، کابل، درایو یا عملگر مورد بررسی قرار گیرد.

علت خطای سنسور در دستگاه چاپ سیلک چیست؟

خرابی سنسور، قطع شدن کابل، مشکل کانکتور، نبود تغذیه مناسب یا خرابی ورودی کنترلر می‌تواند باعث ایجاد خطای سنسور شود.

آیا تعمیر برد کنترلر MHM امکان‌پذیر است؟

در بسیاری از موارد امکان عیب‌یابی و تعمیر برد وجود دارد، اما نوع خرابی و وضعیت برد باید ابتدا بررسی شود.

بعد از تعمیر کنترلر چه تستی باید انجام شود؟

مدار تغذیه، ورودی‌ها، خروجی‌ها، سنسورها، ارتباطات، فرمان عملگرها و در نهایت سیکل کاری دستگاه باید بررسی شوند.

────────────────────────

نتیجه‌گیری

تعمیر کنترلر MHM Screen Printing یک فرآیند تخصصی است که باید با بررسی دقیق مدارهای الکترونیکی و ارتباط آن‌ها با بخش‌های مختلف دستگاه انجام شود.

خرابی در مدار تغذیه، برد کنترل، ورودی‌ها، خروجی‌ها، رله‌ها یا ارتباطات می‌تواند عملکرد کل دستگاه چاپ سیلک را مختل کند. از طرف دیگر، خرابی سنسور، درایو، موتور، شیر برقی یا بخش مکانیکی نیز ممکن است علائمی مشابه خرابی کنترلر ایجاد کند.

به همین دلیل در تعمیر تخصصی کنترلر دستگاه چاپ سیلک، ابتدا علت اصلی خرابی شناسایی شده و سپس بخش معیوب مورد تعمیر و تست قرار می‌گیرد.

پس از تعمیر نیز عملکرد کنترلر و ارتباط آن با اجزای دستگاه باید بررسی شود تا ماشین بتواند سیکل کاری خود را به‌صورت پایدار و صحیح اجرا کند.
