دستگاه‌های جوش اولتراسونیک یکی از تجهیزات مهم در خطوط تولید صنعتی هستند که برای اتصال قطعات، به‌خصوص قطعات ترموپلاستیک، از ارتعاشات فرکانس بالا استفاده می‌کنند. شرکت NEKON نیز در زمینه تولید تجهیزات صنعتی اولتراسونیک فعالیت دارد و محصولاتی مانند دستگاه‌های جوش پلاستیک، دستگاه‌های دوخت اولتراسونیک، تجهیزات برش و برخی تجهیزات سفارشی را ارائه می‌کند.

خرابی دستگاه اولتراسونیک می‌تواند باعث کاهش کیفیت اتصال، توقف فرآیند تولید، ایجاد خطا، کاهش توان دستگاه یا عدم شروع سیکل جوش شود. به همین دلیل تعمیر این تجهیزات باید با بررسی هم‌زمان قسمت‌های الکترونیکی، مدار قدرت، سیستم کنترل و بخش اولتراسونیک انجام شود.

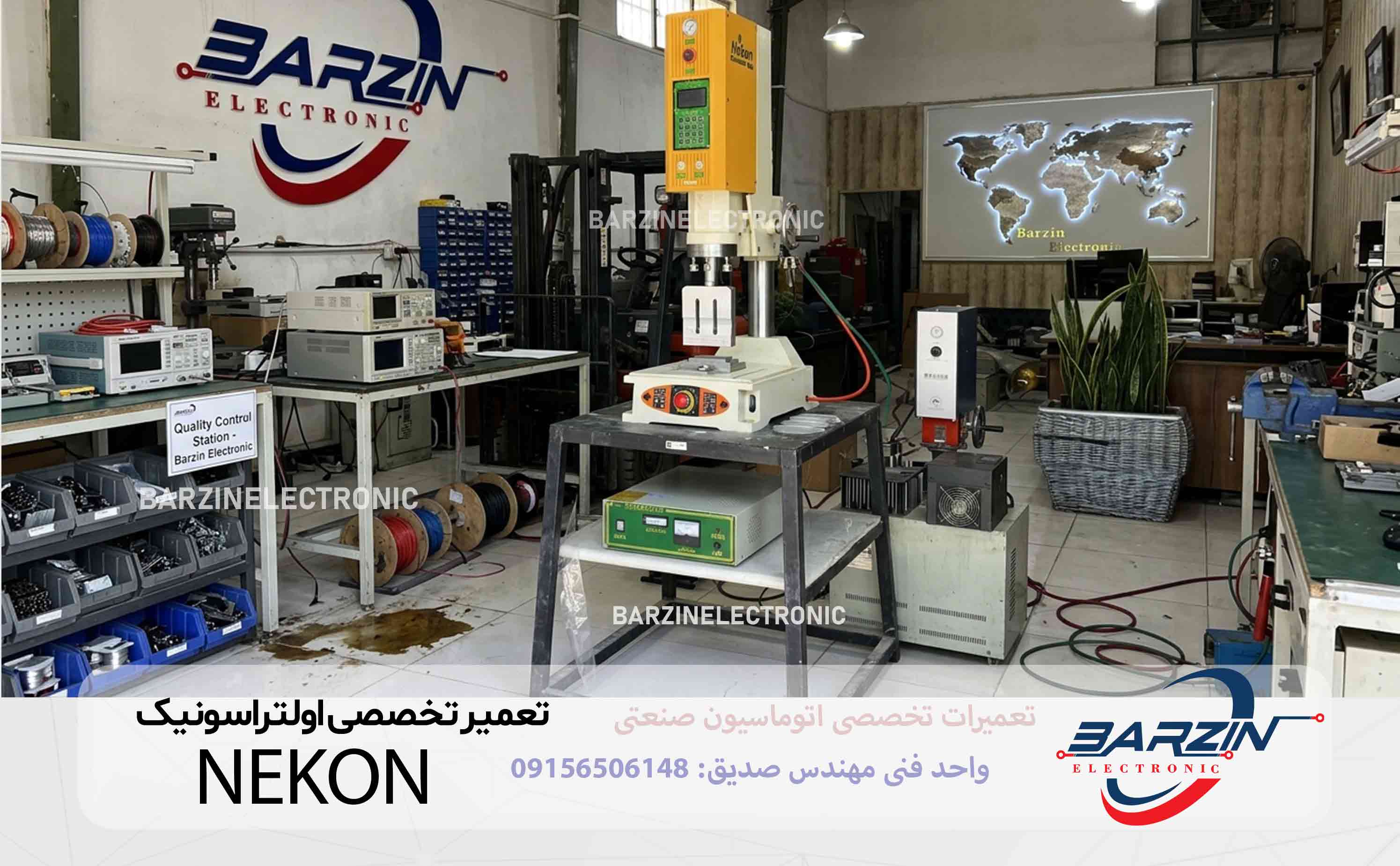

در این نمونه‌کار، دستگاه اولتراسونیک NEKON برای عیب‌یابی و تعمیر به مجموعه برزین الکترونیک ارسال شد. در فرآیند تعمیر، وضعیت قسمت‌های مختلف دستگاه بررسی شده و پس از مشخص شدن بخش معیوب، تعمیرات لازم انجام می‌شود.

معرفی دستگاه جوش اولتراسونیک NEKON

جوش اولتراسونیک روشی برای ایجاد اتصال بین قطعات است که در آن انرژی ارتعاشی با فرکانس بالا به محل اتصال منتقل می‌شود.

این فناوری به دلیل سرعت بالا و امکان ایجاد اتصال بدون استفاده از برخی مواد مصرفی مانند چسب، در بسیاری از کاربردهای صنعتی مورد استفاده قرار می‌گیرد.

شرکت NEKON اعلام کرده است که محصولات آن در حوزه‌هایی مانند خودرو، الکترونیک، تجهیزات پزشکی و بهداشتی، اسباب‌بازی، پوشاک، کفش، بسته‌بندی و لوازم خانگی استفاده می‌شوند.

جدول دیتاشیت دستگاه اولتراسونیک NEKON

نکته مهم: چون مدل دقیق دستگاه موجود در پروژه مشخص نشده، این جدول را عمداً با اطلاعاتی که برای کل برند قابل تعمیم هستند تکمیل می‌کنیم و مشخصات عددی مدل‌های دیگر را به دستگاه شما نسبت نمی‌دهیم.

شرکت NEKON در سایت رسمی خود اعلام می‌کند که بیش از ۱۰ سری و بیش از ۱۰۰ مدل محصول صنعتی دارد؛ بنابراین فرکانس، توان و ولتاژ را نمی‌توان بدون مدل دقیق دستگاه تعیین کرد.

ساختار کلی دستگاه جوش اولتراسونیک

یک سیستم جوش اولتراسونیک صنعتی معمولاً از چند بخش اصلی تشکیل می‌شود.

بخش کنترل

وظیفه مدیریت فرآیند و دریافت فرمان‌های اپراتور را بر عهده دارد.

منبع تغذیه

انرژی مورد نیاز بخش‌های مختلف دستگاه را تأمین می‌کند.

مدار قدرت

توان مورد نیاز سیستم اولتراسونیک را مدیریت می‌کند.

مبدل یا Transducer

در سیستم‌های اولتراسونیک، انرژی الکتریکی به ارتعاش مکانیکی تبدیل می‌شود.

Horn یا ابزار انتقال

ارتعاش ایجادشده را به محل اتصال منتقل می‌کند.

فیکسچر

قطعه یا مجموعه‌ای که محصول را در موقعیت مناسب نگه می‌دارد.

البته ساختار دقیق دستگاه بسته به مدل و طراحی آن متفاوت است.

جدول علائم خرابی و علت‌های احتمالی

این جدول برای عیب‌یابی اولیه است و تشخیص قطعه معیوب فقط پس از بررسی دستگاه امکان‌پذیر است.

خرابی دستگاه اولتراسونیک NEKON چه علائمی دارد؟

خرابی دستگاه ممکن است کاملاً واضح باشد؛ مثلاً دستگاه اصلاً روشن نشود.

اما گاهی دستگاه روشن است و تنها کیفیت جوش کاهش پیدا کرده است.

این نوع خرابی اهمیت زیادی دارد، زیرا ممکن است اپراتور در ابتدا متوجه مشکل الکترونیکی نشود و فقط کاهش کیفیت محصول را مشاهده کند.

علائم رایج عبارت‌اند از:

• روشن نشدن دستگاه
• خاموش شدن ناگهانی
• شروع نشدن سیکل
• ایجاد خطا
• کاهش توان
• کاهش کیفیت جوش
• جوش ناقص
• ناپایداری عملکرد
• گرم شدن بیش از حد
• مشکل در پنل کنترل
• قطع شدن فرمان
• عملکرد نامناسب سیستم اولتراسونیک

تعمیر برد دستگاه اولتراسونیک NEKON

بردهای الکترونیکی دستگاه وظایف مختلفی دارند و بسته به مدل می‌توانند شامل مدارهای کنترل، تغذیه، حفاظت، ارتباطات و پردازش باشند.

در صورت خرابی برد، ممکن است دستگاه به‌طور کامل از کار بیفتد یا فقط یک عملکرد خاص را از دست بدهد.

در تعمیر برد ابتدا باید علت خرابی مشخص شود.

برای مثال اگر یک قطعه قدرت سوخته باشد، صرفاً تعویض همان قطعه بدون پیدا کردن علت اصلی می‌تواند باعث تکرار خرابی شود.

تعمیر مدار قدرت دستگاه NEKON

مدار قدرت یکی از بخش‌های حساس تجهیزات اولتراسونیک است.

این قسمت در هنگام کار دستگاه می‌تواند تحت جریان و توان قابل توجهی قرار بگیرد.

خرابی این قسمت ممکن است باعث:

• کاهش توان
• عدم شروع جوش
• ایجاد خطا
• خاموش شدن دستگاه
• گرم شدن بیش از حد
• آسیب به قطعات دیگر

شود.

بنابراین تست قطعات قدرت، مسیرهای تغذیه و مدارهای حفاظتی اهمیت زیادی دارد.

تعمیر سیستم اولتراسونیک

اگر دستگاه روشن می‌شود اما فرآیند جوش به درستی انجام نمی‌شود، باید سیستم اولتراسونیک نیز بررسی شود.

در یک سیستم اولتراسونیک، قسمت‌هایی مانند مبدل و ابزار انتقال ارتعاش نقش مهمی در انتقال انرژی دارند.

به همین دلیل اگر کیفیت اتصال کاهش پیدا کرده باشد، نباید بلافاصله فقط برد الکترونیکی را مقصر دانست.

شرایط مکانیکی، ابزار انتقال، فیکسچر و تنظیمات فرآیند نیز باید بررسی شوند.

جدول عیب‌یابی دستگاه NEKON

مراحل تعمیر دستگاه اولتراسونیک NEKON

مرحله اول: بررسی ظاهری

ابتدا وضعیت بدنه، کابل‌ها، کانکتورها و آثار سوختگی یا آسیب فیزیکی بررسی می‌شود.

مرحله دوم: بررسی تغذیه

ولتاژ ورودی و مدارهای تغذیه دستگاه بررسی می‌شوند.

مرحله سوم: بررسی بردها

بردهای کنترل، قدرت و سایر بردهای موجود در دستگاه مورد بررسی قرار می‌گیرند.

مرحله چهارم: بررسی مدار قدرت

قطعات قدرت، مسیرهای تغذیه و مدارهای حفاظتی بررسی می‌شوند.

مرحله پنجم: بررسی سیستم اولتراسونیک

بخش‌های مرتبط با تولید و انتقال ارتعاش بررسی می‌شوند.

مرحله ششم: بررسی پنل و فرمان‌ها

فرمان‌های اپراتور و عملکرد کنترلر بررسی می‌شود.

مرحله هفتم: تعمیر

پس از مشخص شدن علت خرابی، قطعات و بخش آسیب‌دیده تعمیر می‌شوند.

مرحله هشتم: راه‌اندازی

دستگاه پس از تعمیر مجدداً راه‌اندازی می‌شود.

مرحله نهم: تست عملکرد

عملکرد کلی دستگاه بررسی می‌شود.

مرحله دهم: تست فرآیند

در صورت فراهم بودن شرایط، فرآیند اولتراسونیک نیز بررسی می‌شود.

علت خرابی دستگاه جوش اولتراسونیک

عوامل مختلفی می‌توانند باعث خرابی دستگاه شوند:

نوسان برق: می‌تواند به بخش‌های الکترونیکی آسیب بزند.

گرمای زیاد: دمای بالا عمر قطعات الکترونیکی را کاهش می‌دهد.

گردوغبار: می‌تواند سیستم خنک‌کاری را تحت تأثیر قرار دهد.

رطوبت: باعث خوردگی و آسیب به بردها و اتصالات می‌شود.

لرزش: می‌تواند باعث ضعیف شدن اتصالات شود.

کارکرد طولانی: استفاده مداوم می‌تواند باعث استهلاک قطعات شود.

تست دستگاه NEKON پس از تعمیر

پس از تعمیر، دستگاه باید از چند جهت بررسی شود.
