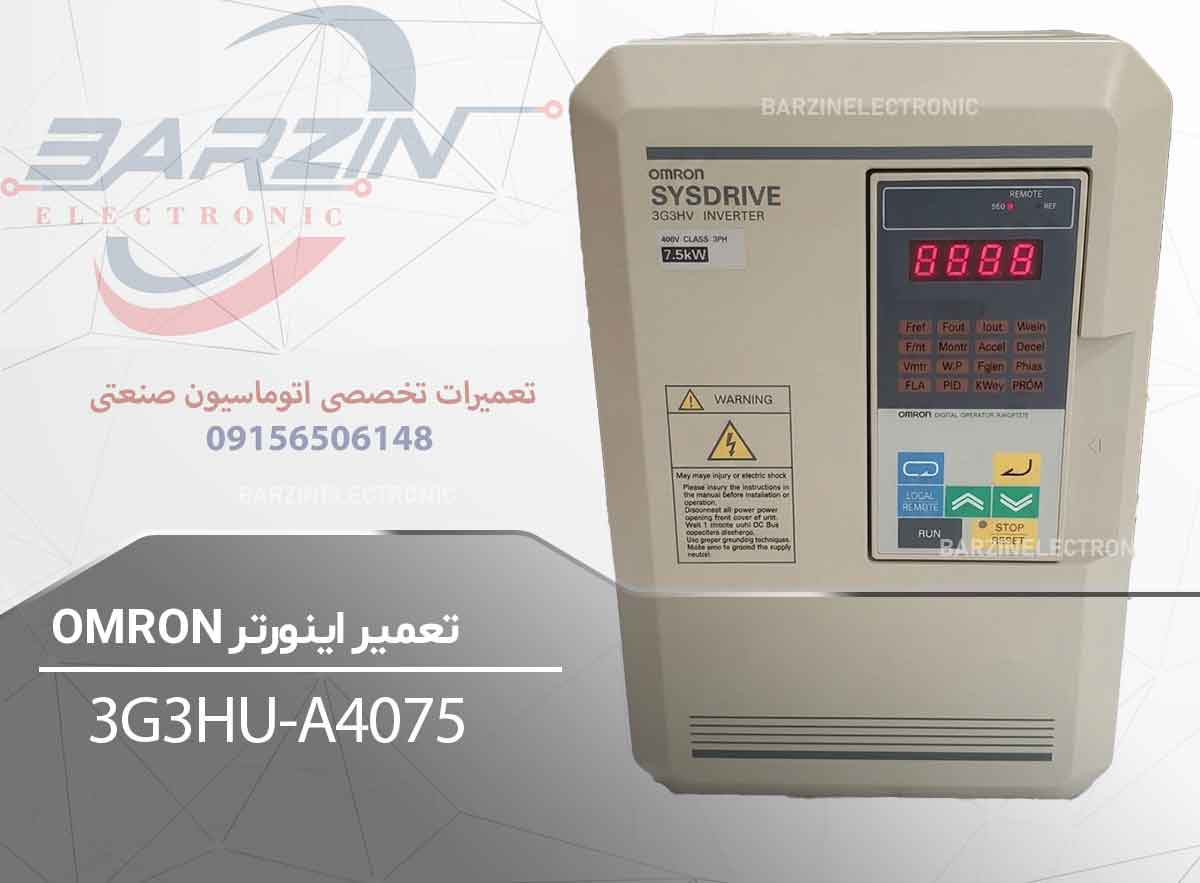

تعمیر اینورتر OMRON 3G3HU-A4075 به صورت تخصصی در مجموعه برزین الکترونیک انجام شد. این دستگاه به دلیل روشن نشدن، نمایش خطای Over Current، عدم راه‌اندازی موتور، قطع خروجی سه‌فاز، خطای Over Voltage و خرابی برد قدرت برای تعمیر ارسال گردید. پس از بررسی اولیه مشخص شد بخش‌های IGBT، مدار قدرت، برد کنترل، مدار درایور گیت، منبع تغذیه سوئیچینگ و مدار اندازه‌گیری جریان دچار آسیب شده‌اند و نیاز به عیب‌یابی تخصصی دارند.

اینورتر OMRON 3G3HU-A4075 از سری 3G3HU برای کنترل سرعت موتورهای القایی سه‌فاز در کاربردهای صنعتی طراحی شده است. این سری دارای کنترل V/F و Vector Control، حفاظت‌های کامل موتور و قابلیت تنظیم پارامترهای پیشرفته برای کاربردهای مختلف صنعتی است. اطلاعات فنی و مستندات این سری از طریق مرکز دانلود تجهیزات اتوماسیون امرن قابل دریافت است.

معرفی اینورتر OMRON 3G3HU-A4075

اینورتر 3G3HU-A4075 یکی از درایوهای صنعتی شرکت OMRON است که برای کنترل سرعت، گشتاور و شتاب موتورهای سه‌فاز مورد استفاده قرار می‌گیرد.

مشخصات کلی دستگاه:

• مدل: OMRON 3G3HU-A4075
• سری: 3G3HU
• ورودی: سه‌فاز AC
• خروجی: سه‌فاز با فرکانس قابل تنظیم
• کنترل V/F و Vector Control
• مجهز به حفاظت اضافه جریان، اضافه ولتاژ و اضافه بار
• قابلیت اتصال به PLC و سیستم‌های اتوماسیون
• مناسب برای کارکرد مداوم در محیط‌های صنعتی

کاربردهای اینورتر OMRON 3G3HU

این مدل در صنایع مختلف مورد استفاده قرار می‌گیرد:

• خطوط تولید صنعتی
• ماشین‌آلات CNC
• دستگاه‌های بسته‌بندی
• نوار نقاله
• صنایع غذایی
• صنایع چوب
• ماشین‌آلات چاپ
• پمپ‌های صنعتی
• فن‌های صنعتی
• کمپرسورها

علائم خرابی اینورتر OMRON 3G3HU-A4075

در این پروژه علائم زیر مشاهده شد:

• روشن نشدن دستگاه
• خاموش شدن پس از چند ثانیه
• نمایش خطای Over Current
• نمایش خطای Over Voltage
• عدم راه‌اندازی موتور
• قطع خروجی U، V و W
• سوختن فیوز ورودی
• ریست شدن مکرر
• کاهش توان خروجی
• افزایش دمای هیت‌سینک
• ایجاد صدای غیرعادی هنگام استارت

بررسی اولیه دستگاه

پس از ورود دستگاه به واحد تعمیرات، مراحل زیر انجام شد:

• تست ورودی برق سه‌فاز
• بررسی پل دیود رکتیفایر
• اندازه‌گیری ولتاژ DC BUS
• تست خازن‌های DC Link
• بررسی IGBTهای قدرت
• تست مدار Gate Driver
• بررسی برد کنترل
• تست منبع تغذیه داخلی
• کنترل عملکرد فن خنک‌کننده

در بررسی اولیه مشخص شد خرابی IGBT و مدار تغذیه داخلی باعث از کار افتادن دستگاه شده است.

عیب‌یابی تخصصی اینورتر OMRON

بررسی مدار ورودی

در این مرحله:

• تست پل دیود
• بررسی فیوزها
• کنترل مدار پیش‌شارژ
• بررسی مقاومت‌های حفاظتی

انجام شد.

بررسی باس DC

در این بخش:

• اندازه‌گیری ولتاژ DC BUS
• تست خازن‌های الکترولیتی
• بررسی مدار تخلیه ولتاژ
• کنترل ریپل ولتاژ

انجام شد.

بررسی مدار قدرت

در این مرحله:

• تست IGBTها
• بررسی دیودهای قدرت
• تست مدار Snubber
• بررسی اتصال کوتاه خروجی‌ها

انجام شد.

تعمیر برد قدرت

در این پروژه اقدامات زیر انجام شد:

• تعویض IGBTهای آسیب‌دیده
• تعمیر مسیرهای سوخته PCB
• تعویض دیودهای قدرت
• تست مدار حفاظت
• بررسی خروجی سه‌فاز
• تست عملکرد زیر بار

پس از تعمیر، عملکرد مدار قدرت به حالت استاندارد بازگشت.

تعمیر مدار درایور IGBT

مدار درایور وظیفه ارسال فرمان مناسب به IGBTها را بر عهده دارد.

در این بخش:

• تست آی‌سی Driver
• بررسی اپتوکوپلرها
• تست سیگنال Gate
• کنترل تغذیه مدار
• رفع نویزهای فرمان

انجام شد.

تعمیر منبع تغذیه سوئیچینگ

برای رفع ناپایداری تغذیه اقدامات زیر انجام شد:

• تعویض خازن‌های معیوب
• تعمیر مدار PWM
• تست ترانس سوئیچینگ
• بررسی رگولاتورها
• کنترل ولتاژهای 5V، 12V و 15V

تعمیر برد کنترل

برد کنترل وظیفه مدیریت عملکرد اینورتر را بر عهده دارد.

در این بخش:

• تست CPU
• بررسی حافظه داخلی
• کنترل ورودی‌های دیجیتال
• بررسی ورودی آنالوگ
• تست خروجی‌های کنترلی
• کنترل پارامترهای ذخیره‌شده

خطاهای رایج اینورتر OMRON 3G3HU

خطاهایی که معمولاً در این سری مشاهده می‌شوند عبارت‌اند از:

• Over Current
• Over Voltage
• Under Voltage
• Over Load
• Over Heat
• Ground Fault
• Motor Stall
• Communication Error
• EEPROM Error

علت خرابی اینورتر OMRON

نوسانات برق

افزایش یا کاهش شدید ولتاژ باعث آسیب به برد قدرت و IGBTها می‌شود.

اضافه بار موتور

کارکرد طولانی‌مدت با جریان بالا موجب آسیب به مدار قدرت خواهد شد.

خرابی فن خنک‌کننده

کاهش تهویه باعث افزایش دمای قطعات قدرت می‌شود.

استهلاک خازن‌های DC Link

پس از سال‌ها کارکرد، ظرفیت خازن‌ها کاهش یافته و عملکرد دستگاه ناپایدار می‌شود.

گرد و غبار و رطوبت

آلودگی محیط صنعتی می‌تواند باعث اتصال کوتاه و خرابی بردهای الکترونیکی شود.

سرویس دوره‌ای اینورتر OMRON

برای افزایش طول عمر دستگاه پیشنهاد می‌شود:

• تمیزکاری داخلی دستگاه
• بررسی عملکرد فن
• کنترل دمای تابلو برق
• تست خازن‌های DC Link
• بررسی سلامت IGBTها
• کنترل اتصالات قدرت
• بازبینی پارامترهای موتور
• بررسی خطاهای ثبت‌شده

تست نهایی پس از تعمیر

پس از پایان تعمیرات، تست‌های زیر انجام شد:

• تست روشن شدن دستگاه
• تست خروجی سه‌فاز
• تست راه‌اندازی موتور
• تست عملکرد در بار نامی
• اندازه‌گیری جریان خروجی
• تست عملکرد طولانی‌مدت
• بررسی دمای کاری
• کنترل عملکرد مدارهای حفاظتی

در پایان تمامی تست‌ها با موفقیت انجام شد و دستگاه بدون خطا آماده تحویل گردید.

تعمیر تخصصی انواع اینورتر OMRON

در مجموعه برزین الکترونیک خدمات زیر ارائه می‌شود:

• تعمیر اینورتر OMRON
• تعمیر درایو 3G3HU
• تعمیر برد قدرت اینورتر
• تعمیر IGBT
• تعمیر منبع تغذیه سوئیچینگ
• تعمیر برد کنترل
• رفع انواع خطاهای اینورتر صنعتی
• تعمیر درایوهای کنترل دور موتور

سوالات متداول

آیا اینورتر OMRON 3G3HU-A4075 قابل تعمیر است؟

بله، در بسیاری از موارد خرابی‌های مربوط به برد قدرت، IGBT، منبع تغذیه، برد کنترل و مدار درایور قابل تعمیر هستند.

علت خطای Over Current چیست؟

این خطا معمولاً به خرابی IGBT، اتصال کوتاه موتور، اضافه بار یا خرابی سنسور جریان مربوط می‌شود.

مدت زمان تعمیر چقدر است؟

بسته به نوع خرابی، معمولاً بین 2 تا 5 روز کاری زمان نیاز است.

آیا دستگاه پس از تعمیر تست می‌شود؟

بله، تمامی اینورترها پس از تعمیر تحت تست کامل، تست بار و بررسی عملکرد حفاظتی قرار می‌گیرند.

جمع‌بندی

تعمیر اینورتر OMRON 3G3HU-A4075 نیازمند تخصص در زمینه الکترونیک قدرت، تعمیر مدارات سوئیچینگ، IGBT و کنترل موتورهای صنعتی است. در این پروژه، برد قدرت، مدار درایور، منبع تغذیه، مدار کنترل و بخش‌های حفاظتی به‌صورت کامل عیب‌یابی و تعمیر شدند و دستگاه پس از انجام تست‌های عملکردی و تست زیر بار، بدون خطا آماده بهره‌برداری مجدد شد. اطلاعات و مستندات رسمی این سری از طریق مرکز دانلود تجهیزات اتوماسیون امرن قابل دسترسی است.
