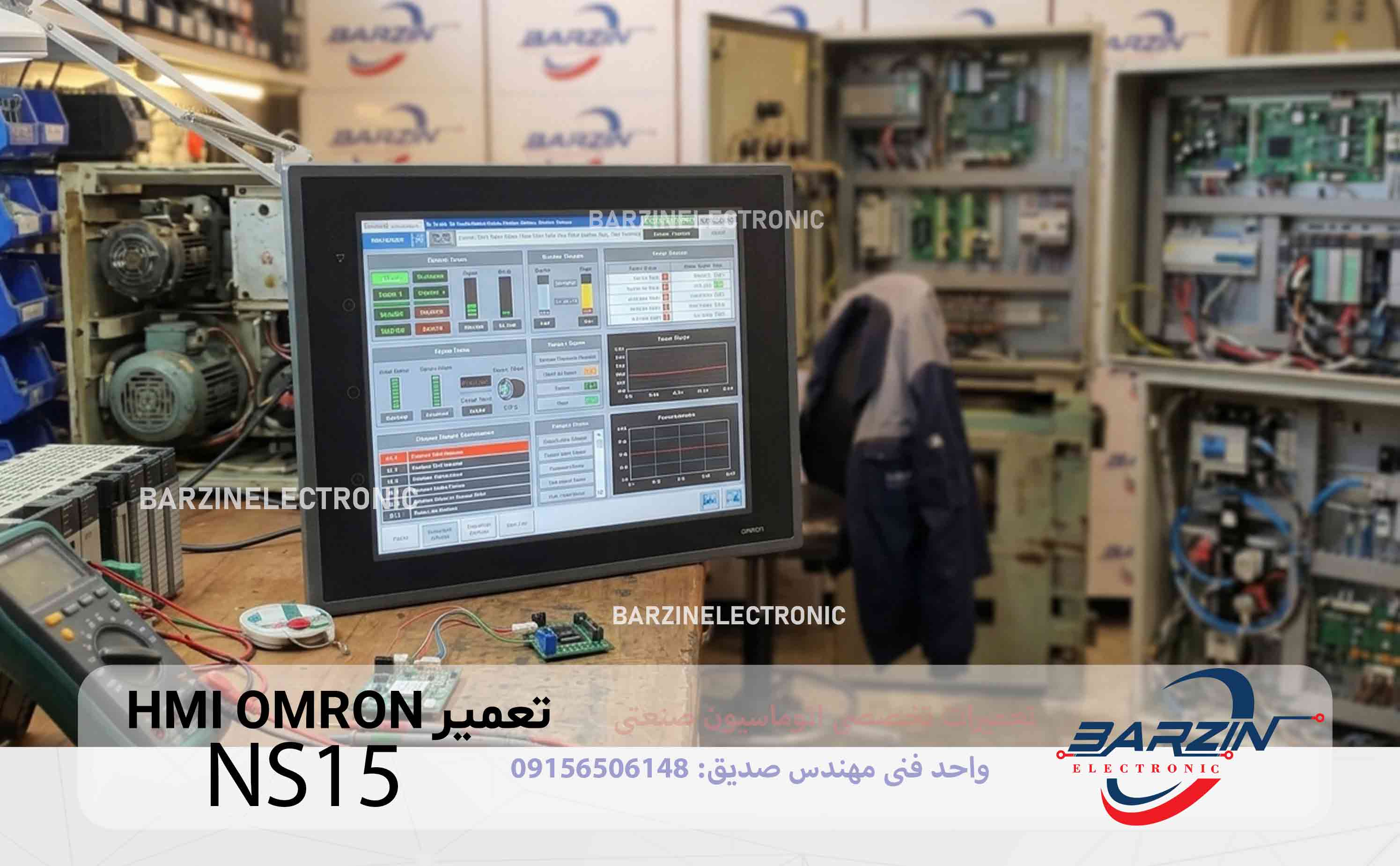

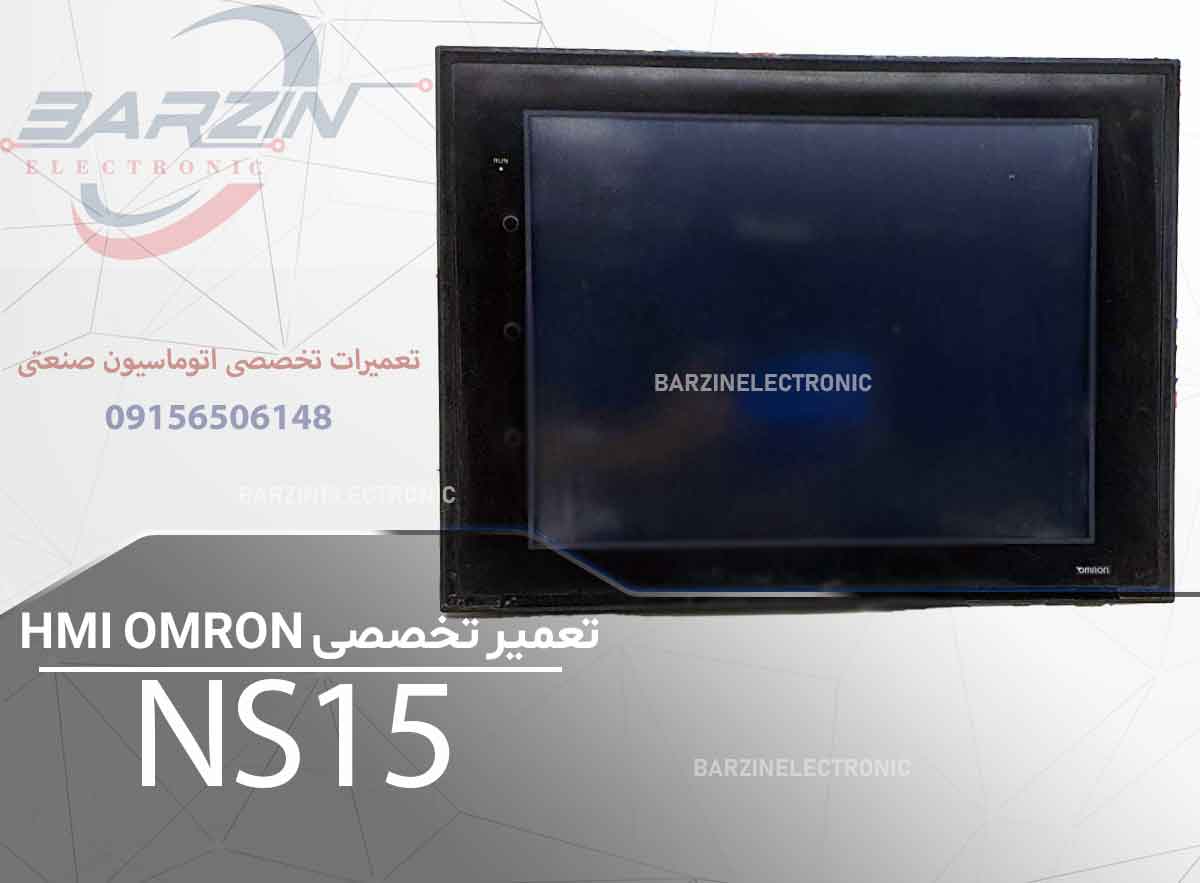

تعمیر HMI OMRON NS15 | تعمیر تخصصی پنل لمسی اومرون

تعمیر HMI OMRON NS15 | تعمیر تخصصی پنل لمسی اومرون

پنل‌های HMI یکی از مهم‌ترین تجهیزات ارتباطی بین اپراتور و سیستم کنترل در ماشین‌آلات و خطوط تولید صنعتی هستند. اپراتور از طریق HMI می‌تواند وضعیت دستگاه را مشاهده کند، پارامترهای مختلف را تنظیم کند، خطاها را بررسی کند و فرمان‌های لازم را به سیستم کنترل ارسال نماید.

HMI OMRON NS15 نیز یکی از پنل‌های صنعتی شرکت OMRON است که در سیستم‌های اتوماسیون صنعتی مورد استفاده قرار می‌گیرد. خرابی این پنل می‌تواند باعث اختلال در ارتباط اپراتور با دستگاه و در بعضی ماشین‌آلات باعث توقف فرآیند تولید شود.

تعمیر HMI OMRON NS15 نیازمند بررسی دقیق بخش‌های مختلف دستگاه است. بسته به نوع خرابی، قسمت‌هایی مانند منبع تغذیه، برد الکترونیکی، نمایشگر، صفحه لمسی، مدار ارتباطی، حافظه و کانکتورها باید بررسی شوند.

در مجموعه برزین الکترونیک، تجهیزات الکترونیک صنعتی و HMIهای مختلف مورد عیب‌یابی و تعمیر قرار می‌گیرند. پس از تعمیر نیز عملکرد پنل و ارتباطات آن بررسی می‌شود تا دستگاه با شرایط مناسب آماده استفاده مجدد شود.

HMI چیست و چه نقشی در اتوماسیون صنعتی دارد؟

HMI مخفف عبارت Human Machine Interface به معنی رابط انسان و ماشین است.

این تجهیز به اپراتور اجازه می‌دهد با سیستم کنترل و ماشین صنعتی ارتباط برقرار کند.

در یک خط تولید، HMI ممکن است اطلاعاتی مانند موارد زیر را نمایش دهد:

• وضعیت روشن یا خاموش بودن دستگاه
• سرعت موتور
• دمای سیستم
• فشار
• وضعیت سنسورها
• وضعیت ورودی‌ها و خروجی‌ها
• شمارنده تولید
• خطاهای سیستم
• وضعیت موتور
• وضعیت تجهیزات کنترلی

همچنین اپراتور می‌تواند از طریق HMI برخی پارامترها را تغییر داده یا فرمان‌هایی را برای دستگاه ارسال کند.

به همین دلیل خرابی HMI فقط یک مشکل مربوط به نمایش تصویر نیست و در بسیاری از ماشین‌آلات می‌تواند روی فرآیند کار تأثیر مستقیم داشته باشد.

HMI OMRON NS15 چه کاربردی دارد؟

پنل‌های سری NS اومرون برای استفاده در سیستم‌های اتوماسیون صنعتی طراحی شده‌اند و می‌توانند به عنوان رابط بین اپراتور و تجهیزات کنترلی مورد استفاده قرار گیرند.

در یک سیستم صنعتی ممکن است HMI با تجهیزاتی مانند:

• PLC
• درایو
• کنترلر
• ماژول‌های ورودی و خروجی
• تجهیزات شبکه
• سیستم‌های کنترلی ماشین

در ارتباط باشد.

بنابراین هنگام تعمیر HMI OMRON NS15 باید علاوه بر خود نمایشگر، قسمت‌های ارتباطی و تغذیه نیز مورد توجه قرار گیرند.

علائم خرابی HMI OMRON NS15

خرابی HMI می‌تواند به شکل‌های مختلفی ظاهر شود.

برخی از مهم‌ترین علائم عبارت‌اند از:

• روشن نشدن HMI
• خاموش شدن ناگهانی
• سیاه شدن صفحه
• روشن شدن دستگاه بدون نمایش تصویر
• کار نکردن صفحه لمسی
• عملکرد نامناسب Touch
• تأخیر در پاسخ صفحه
• لمس شدن اشتباه نقاط صفحه
• نمایش خطوط روی صفحه
• کم شدن نور نمایشگر
• چشمک زدن تصویر
• قطع و وصل شدن تصویر
• نمایش خطا هنگام راه‌اندازی
• گیر کردن در زمان Boot
• عدم ارتباط با PLC
• قطع شدن ارتباط با تجهیزات صنعتی
• ریست شدن مداوم
• نمایش ناقص اطلاعات
• هنگ کردن پنل

هر یک از این علائم می‌تواند مربوط به قسمت متفاوتی از HMI باشد.

تعمیر HMI OMRON NS15 که روشن نمی‌شود

یکی از خرابی‌های مهم HMIهای صنعتی، روشن نشدن کامل دستگاه است.

در چنین شرایطی اولین مرحله بررسی مسیر تغذیه است.

ابتدا باید مشخص شود تغذیه مناسب به دستگاه می‌رسد یا خیر.

اگر ورودی مناسب باشد، مدار تغذیه داخلی HMI بررسی می‌شود.

خرابی مدار تغذیه، قطعات حفاظتی، رگولاتورها یا سایر بخش‌های الکترونیکی می‌تواند باعث روشن نشدن HMI شود.

بنابراین در این شرایط بهتر است قبل از هرگونه تعمیر، مسیر تغذیه به صورت مرحله‌به‌مرحله بررسی شود.

تعمیر منبع تغذیه HMI OMRON

مدار تغذیه یکی از بخش‌های حساس HMI است.

این مدار ولتاژهای مورد نیاز قسمت‌های مختلف دستگاه را تأمین می‌کند.

اگر مدار تغذیه دچار مشکل شود، ممکن است HMI:

• اصلاً روشن نشود.
• مرتب ریست شود.
• تصویر ناپایدار داشته باشد.
• هنگام کار خاموش شود.
• با تأخیر روشن شود.

در تعمیر تخصصی HMI، وضعیت تغذیه باید با دقت بررسی شود.

تعمیر صفحه لمسی HMI OMRON NS15

صفحه لمسی یکی از مهم‌ترین قسمت‌های HMI برای ارتباط اپراتور با دستگاه است.

اگر Touch خراب شود، ممکن است تصویر کاملاً سالم باشد اما اپراتور نتواند دکمه‌های روی صفحه را انتخاب کند.

علائم خرابی Touch می‌تواند شامل موارد زیر باشد:

• لمس نشدن قسمتی از صفحه
• کار نکردن کامل Touch
• ثبت لمس در نقطه اشتباه
• عملکرد نامنظم
• تأخیر در پاسخ
• ثبت چند لمس به جای یک لمس

در چنین شرایطی باید مشخص شود مشکل از خود لایه لمسی، اتصال آن، مدار مربوط به Touch یا سایر قسمت‌های دستگاه است.

تعمیر نمایشگر HMI OMRON NS15

گاهی اوقات HMI روشن می‌شود اما تصویر به درستی نمایش داده نمی‌شود.

ممکن است مشکلاتی مانند:

• تاریکی صفحه
• کم شدن نور
• خطوط روی تصویر
• تصویر ناقص
• چشمک زدن
• قطع شدن تصویر
• تغییرات غیرعادی در نمایش

مشاهده شود.

برای عیب‌یابی باید نمایشگر و مدارهای مرتبط با آن بررسی شوند.

تعمیر Backlight در HMI

یکی از مشکلاتی که ممکن است در پنل‌های صنعتی مشاهده شود، خرابی نور پس‌زمینه نمایشگر است.

در این حالت ممکن است تصویر وجود داشته باشد اما صفحه بسیار تاریک به نظر برسد.

خرابی بخش نور پس‌زمینه، مدار تغذیه آن یا قطعات مرتبط می‌تواند عامل این مشکل باشد.

تشخیص صحیح این قسمت از تعمیر باعث می‌شود از تعویض غیرضروری سایر بخش‌های سالم جلوگیری شود.

مشکل ارتباط HMI OMRON NS15 با PLC

یکی از مشکلات مهم HMI، عدم برقراری ارتباط با PLC یا سایر تجهیزات کنترلی است.

در این شرایط ممکن است صفحه HMI روشن و سالم باشد اما اطلاعات دستگاه نمایش داده نشود.

برای مثال:

• مقادیر سنسورها نمایش داده نمی‌شوند.
• وضعیت موتور مشخص نیست.
• فرمان‌ها اجرا نمی‌شوند.
• خطاهای PLC روی HMI نمایش داده نمی‌شوند.
• اطلاعات به‌روزرسانی نمی‌شوند.

در این حالت الزاماً خود HMI خراب نیست.

ممکن است مشکل از:

• کابل ارتباطی
• کانکتور
• تنظیمات ارتباطی
• شبکه
• PLC
• تغذیه تجهیزات
• مدار ارتباطی HMI

باشد.

بنابراین عیب‌یابی باید از هر دو سمت ارتباط انجام شود.

تعمیر مدار ارتباطی HMI OMRON

HMI برای ارتباط با تجهیزات صنعتی از رابط‌ها و پروتکل‌های مختلف استفاده می‌کند.

خرابی مدار ارتباطی یا کانکتور می‌تواند باعث قطع ارتباط با PLC یا سایر تجهیزات شود.

در چنین شرایطی ابتدا وضعیت کابل و کانکتورها بررسی می‌شود و سپس مدار ارتباطی دستگاه مورد بررسی قرار می‌گیرد.

این کار باعث می‌شود مشخص شود مشکل از خود HMI است یا از تجهیزات بیرونی.

هنگ کردن HMI OMRON NS15

یکی دیگر از مشکلاتی که ممکن است در HMIهای صنعتی دیده شود، هنگ کردن دستگاه است.

در این وضعیت ممکن است صفحه روی یک تصویر ثابت باقی بماند و به لمس یا فرمان‌های اپراتور پاسخ ندهد.

علت می‌تواند به موارد مختلفی مربوط باشد، از جمله:

• مشکل تغذیه
• افزایش دما
• مشکل حافظه
• ایراد نرم‌افزاری
• مشکل ارتباطی
• خرابی برد
• اختلال در یکی از قسمت‌های سخت‌افزاری

برای تشخیص صحیح باید شرایطی که هنگ اتفاق می‌افتد بررسی شود.

ریست شدن HMI OMRON NS15

اگر HMI به صورت مداوم ریست شود، باید علت اصلی مشخص شود.

افت یا ناپایداری تغذیه یکی از مواردی است که باید بررسی شود.

اما اگر تغذیه سالم باشد، قسمت‌های داخلی دستگاه نیز باید بررسی شوند.

مشکل در مدار تغذیه، افزایش دما، حافظه یا بخش‌های الکترونیکی می‌تواند باعث رفتارهای غیرعادی شود.

عیب‌یابی HMI OMRON NS15 از صفر تا صد

برای تعمیر اصولی HMI می‌توان مراحل زیر را انجام داد.

مرحله اول — بررسی ظاهری

بدنه، نمایشگر، کانکتورها و آثار آسیب فیزیکی بررسی می‌شوند.

مرحله دوم — بررسی تغذیه

ولتاژ ورودی و وضعیت مدار تغذیه بررسی می‌شود.

مرحله سوم — بررسی روشن شدن دستگاه

نحوه Boot شدن HMI و رفتار آن هنگام روشن شدن بررسی می‌شود.

مرحله چهارم — بررسی نمایشگر

تصویر، نور پس‌زمینه و عملکرد نمایشگر بررسی می‌شوند.

مرحله پنجم — بررسی Touch

صفحه لمسی در نقاط مختلف آزمایش می‌شود.

مرحله ششم — بررسی برد الکترونیکی

برد اصلی و قسمت‌های مختلف آن بررسی می‌شوند.

مرحله هفتم — بررسی ارتباطات

ارتباط HMI با PLC و سایر تجهیزات بررسی می‌شود.

مرحله هشتم — بررسی حافظه و سیستم

در صورت وجود علائم مربوط به Boot یا هنگ، قسمت‌های مربوط به سیستم و حافظه بررسی می‌شوند.

مرحله نهم — تعمیر

پس از مشخص شدن خرابی، قسمت معیوب تعمیر می‌شود.

مرحله دهم — تست نهایی

پس از تعمیر، نمایشگر، Touch، تغذیه و ارتباطات بررسی می‌شوند.

علت خرابی HMI OMRON NS15 چیست؟

عوامل مختلفی می‌توانند باعث خرابی HMI شوند.

نوسان برق

تغییرات نامناسب ولتاژ می‌تواند به مدار تغذیه و قسمت‌های الکترونیکی آسیب برساند.

گرمای زیاد

دمای بالای تابلو می‌تواند عمر قطعات الکترونیکی را کاهش دهد.

گرد و غبار

وجود گرد و غبار در محیط صنعتی می‌تواند روی سیستم خنک‌کاری و عملکرد تجهیزات تأثیر بگذارد.

رطوبت

رطوبت یکی از عوامل آسیب به بردهای الکترونیکی و کانکتورها است.

لرزش

لرزش مداوم ممکن است به اتصالات و کانکتورها فشار وارد کند.

استفاده طولانی‌مدت

کارکرد مداوم تجهیزات صنعتی باعث استهلاک تدریجی برخی قطعات می‌شود.

چرا HMI روشن است ولی Touch کار نمی‌کند؟

اگر تصویر HMI کاملاً سالم باشد ولی صفحه لمسی پاسخ ندهد، مشکل می‌تواند در قسمت Touch یا ارتباط آن با برد باشد.

در این شرایط نباید بلافاصله کل HMI را معیوب در نظر گرفت.

ابتدا باید مشخص شود مشکل از خود صفحه لمسی است یا مدار الکترونیکی مربوط به آن.

چرا HMI تصویر ندارد ولی روشن می‌شود؟

اگر چراغ‌ها یا سایر نشانه‌های روشن بودن دستگاه وجود داشته باشد اما تصویر دیده نشود، باید قسمت نمایشگر، نور پس‌زمینه، مدارهای مرتبط و تغذیه بررسی شوند.

تشخیص دقیق نیازمند بررسی خود دستگاه است.

چرا HMI با PLC ارتباط ندارد؟

دلایل مختلفی می‌تواند وجود داشته باشد.

از جمله:

• خرابی کابل
• خرابی کانکتور
• تنظیمات نادرست
• مشکل PLC
• مشکل شبکه
• خرابی مدار ارتباطی
• تغذیه نامناسب

بنابراین برای تعمیر تخصصی باید مسیر ارتباط از HMI تا PLC بررسی شود.

اهمیت تعمیر HMI به جای تعویض آن

در بسیاری از خطوط تولید، HMI بخشی از یک سیستم قدیمی‌تر است و تعویض آن ممکن است به سادگی امکان‌پذیر نباشد.

همچنین ممکن است برنامه، تنظیمات و ارتباطات HMI با سیستم کنترل موجود اهمیت زیادی داشته باشد.

به همین دلیل در صورت امکان تعمیر، بررسی تخصصی دستگاه می‌تواند گزینه مناسبی باشد.

البته تصمیم نهایی باید بعد از بررسی میزان خرابی و وضعیت سخت‌افزاری دستگاه گرفته شود.

تست HMI OMRON NS15 بعد از تعمیر

تعمیر زمانی کامل محسوب می‌شود که دستگاه پس از تعمیر به صورت مناسب تست شود.

در تست نهایی می‌توان موارد زیر را بررسی کرد:

• روشن شدن صحیح
• عملکرد پایدار
• نمایش صحیح تصویر
• عملکرد Touch
• نور صفحه
• عملکرد کلیدهای لمسی
• عدم ریست شدن
• عملکرد ارتباطی
• تبادل اطلاعات با PLC
• عملکرد کانکتورها
• عدم ایجاد خطای غیرعادی

در صورت امکان، تست ارتباط با سیستم کنترل نیز باید انجام شود.

تعمیر تخصصی HMI OMRON در برزین الکترونیک

در مجموعه برزین الکترونیک، HMI و تجهیزات الکترونیک صنعتی مورد عیب‌یابی و تعمیر قرار می‌گیرند.

در تعمیر HMI OMRON NS15، بسته به نوع خرابی، قسمت‌های مختلف دستگاه بررسی می‌شوند؛ از جمله:

• مدار تغذیه
• برد اصلی
• نمایشگر
• صفحه لمسی
• مدار نور پس‌زمینه
• مدار ارتباطی
• کانکتورها
• بخش‌های الکترونیکی
• حافظه و قسمت‌های مرتبط با سیستم

پس از انجام تعمیرات، عملکرد دستگاه بررسی و تست می‌شود.

برای تعمیر HMI OMRON NS15 چه اطلاعاتی لازم است؟

اگر قصد ارسال HMI برای تعمیر دارید، بهتر است این اطلاعات را همراه دستگاه ارسال کنید:

• عکس کامل HMI
• عکس پلاک دستگاه
• مدل دقیق
• شماره سریال
• شرح خرابی
• کد خطا در صورت وجود
• عکس صفحه در زمان بروز خطا
• توضیح اینکه دستگاه روشن می‌شود یا خیر
• توضیح اینکه Touch کار می‌کند یا خیر
• توضیح وضعیت ارتباط با PLC

عکس پلاک دستگاه را حتماً نگه دارید؛ چون برای شناسایی دقیق مدل و نسخه دستگاه اهمیت دارد.

نگهداری صحیح HMI OMRON

برای افزایش عمر HMI بهتر است:

• دمای تابلو کنترل مناسب باشد.
• از تابش مستقیم حرارت جلوگیری شود.
• تهویه تابلو بررسی شود.
• گرد و غبار روی دستگاه پاک شود.
• از ورود رطوبت جلوگیری شود.
• کابل‌ها و کانکتورها بررسی شوند.
• تغذیه دستگاه پایدار باشد.
• خطاهای تکرارشونده نادیده گرفته نشوند.
• از وارد کردن فشار شدید به صفحه لمسی خودداری شود.

سوالات متداول

HMI OMRON NS15 چیست؟

HMI OMRON NS15 یک پنل رابط انسان و ماشین برای استفاده در سیستم‌های اتوماسیون صنعتی است که امکان مشاهده اطلاعات و تعامل اپراتور با سیستم کنترل را فراهم می‌کند.

چرا HMI OMRON NS15 روشن نمی‌شود؟

علت می‌تواند از تغذیه ورودی، مدار تغذیه داخلی یا سایر قسمت‌های الکترونیکی دستگاه باشد و باید مرحله‌به‌مرحله بررسی شود.

آیا صفحه لمسی HMI قابل تعمیر است؟

بسته به نوع خرابی، صفحه لمسی و مدارهای مرتبط با آن قابل بررسی هستند.

چرا HMI روشن است اما تصویر ندارد؟

ممکن است مشکل در نمایشگر، نور پس‌زمینه، مدارهای مربوط به تصویر یا تغذیه باشد.

چرا HMI با PLC ارتباط ندارد؟

ممکن است مشکل از کابل، کانکتور، تنظیمات، PLC، شبکه یا مدار ارتباطی HMI باشد.

آیا HMI OMRON بعد از تعمیر تست می‌شود؟

بله. پس از تعمیر، عملکرد نمایشگر، Touch، تغذیه و ارتباطات دستگاه بررسی می‌شود.

جمع‌بندی

HMI OMRON NS15 یکی از تجهیزات مهم رابط اپراتور در سیستم‌های اتوماسیون صنعتی است و خرابی آن می‌تواند باعث ایجاد اختلال در کنترل و نظارت بر ماشین‌آلات شود.

مشکلاتی مانند روشن نشدن، خاموش شدن، خرابی صفحه لمسی، نداشتن تصویر، خرابی نور پس‌زمینه، هنگ کردن، ریست شدن و قطع ارتباط با PLC از جمله مواردی هستند که هنگام تعمیر HMI باید بررسی شوند.

برای تعمیر تخصصی HMI OMRON NS15، ابتدا وضعیت ظاهری و تغذیه بررسی شده و سپس نمایشگر، Touch، برد اصلی، مدار ارتباطی و سایر قسمت‌های مرتبط مورد عیب‌یابی قرار می‌گیرند.

پس از تعمیر نیز دستگاه باید از نظر عملکرد نمایشگر، صفحه لمسی، پایداری و ارتباط با سیستم کنترل تست شود.

تعمیر HMI OMRON NS15 و تعمیر تخصصی پنل لمسی اومرون در برزین الکترونیک با هدف عیب‌یابی دقیق، تعمیر برد و تست عملکرد دستگاه انجام می‌شود.
