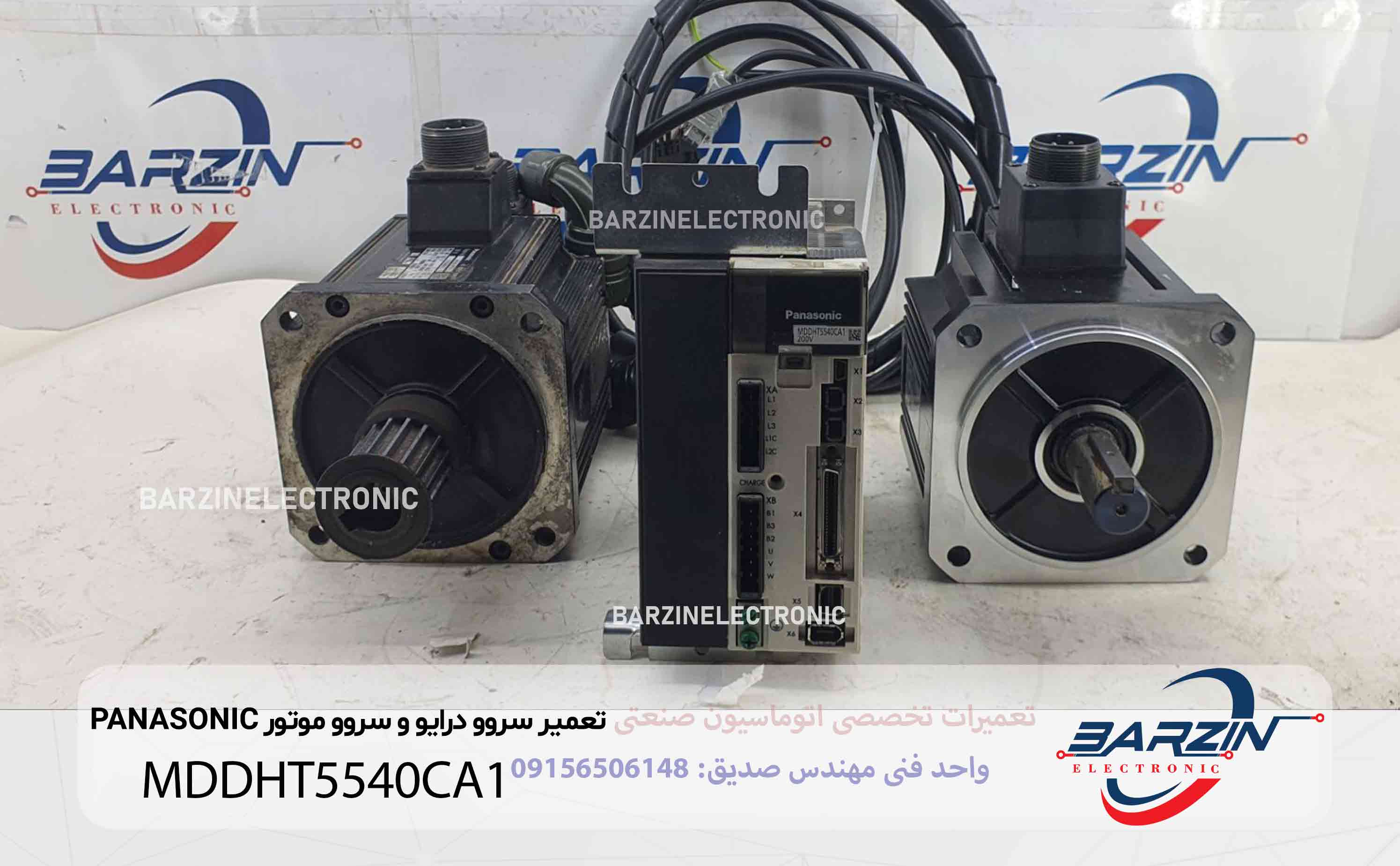

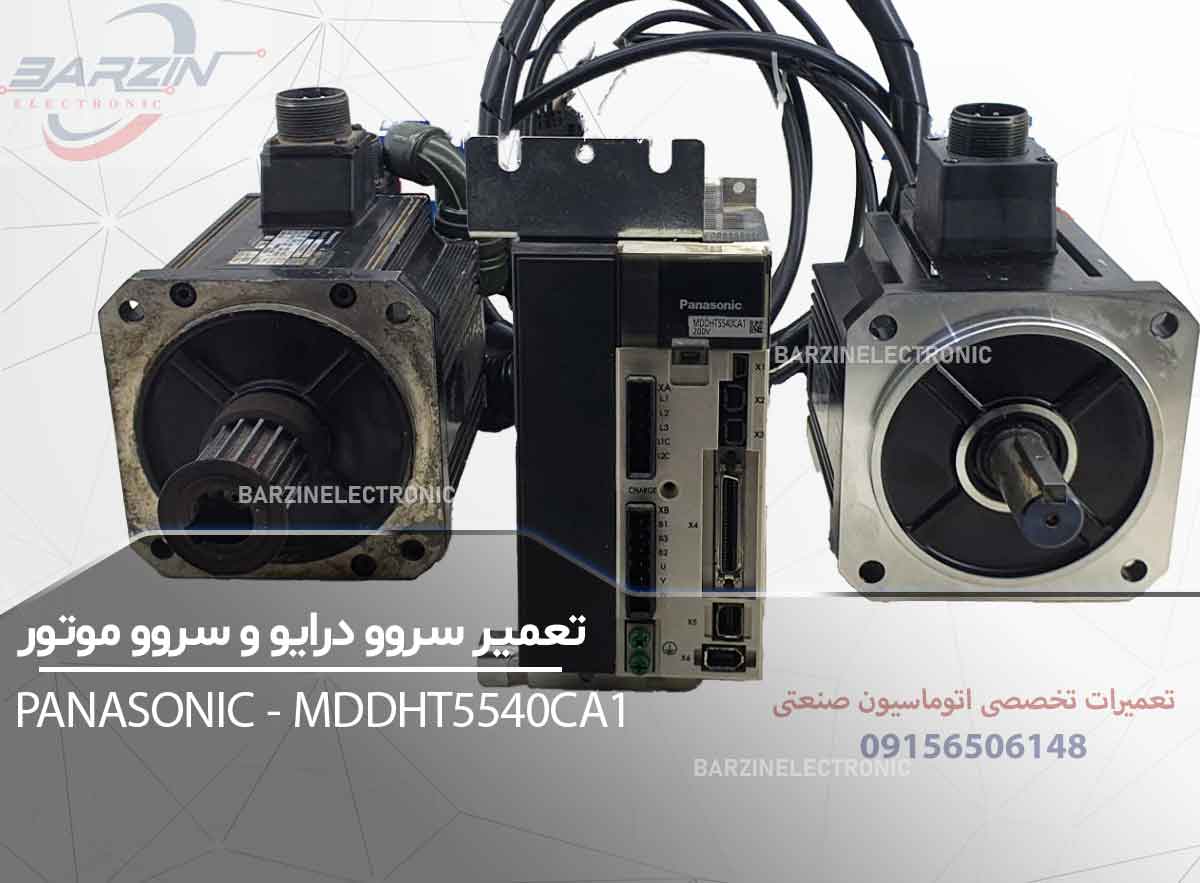

تعمیر سروو درایو Panasonic MDDHT5540CA1 و سروو موتور | تعمیر تخصصی سروو پاناسونیک

سروو درایو Panasonic MDDHT5540CA1 یکی از تجهیزات تخصصی سیستم‌های کنترل حرکت است که در کنار سروو موتور پاناسونیک برای کنترل دقیق موقعیت، سرعت و حرکت محور مورد استفاده قرار می‌گیرد. این خانواده از سروو درایوهای پاناسونیک در تجهیزات صنعتی، ماشین‌آلات اتوماسیون، سیستم‌های حرکتی و دستگاه‌هایی که به کنترل دقیق موتور نیاز دارند کاربرد دارد.

سروو درایو وظیفه دریافت فرمان کنترلی، پردازش اطلاعات موتور، کنترل جریان و اعمال فرمان مناسب به موتور را بر عهده دارد. در طرف مقابل، سروو موتور با استفاده از فیدبک انکودر اطلاعات موقعیت و حرکت را به درایو ارسال می‌کند. به همین دلیل خرابی سروو درایو یا موتور می‌تواند باعث ایجاد خطا، توقف محور، حرکت نادرست، لرزش، افزایش جریان یا عدم حرکت موتور شود.

در مجموعه بارزین الکترونیک، تعمیر سروو درایو Panasonic MDDHT5540CA1 و سروو موتور پاناسونیک با تمرکز بر عیب‌یابی برد الکترونیکی، مدار قدرت، مدار تغذیه، فیدبک انکودر، بخش کنترل و بررسی عملکرد نهایی سیستم انجام می‌شود.

────────────────────────

سروو درایو Panasonic MDDHT5540CA1 چیست؟

MDDHT5540 در خانواده سروو درایوهای MINAS A5 پاناسونیک قرار دارد. اطلاعات رسمی پاناسونیک برای مدل MDDHT5540 نشان می‌دهد که این درایو از خانواده MINAS A5 و دارای فریم D است. خانواده A5 برای کاربردهای کنترل حرکت طراحی شده و از فیدبک انکودر با وضوح بالا پشتیبانی می‌کند.

در سیستم سروو، درایو بین کنترلر و موتور قرار می‌گیرد. فرمان حرکت از کنترلر دریافت شده و درایو بر اساس پارامترهای تنظیم‌شده و اطلاعات فیدبک موتور، جریان و حرکت موتور را کنترل می‌کند.

بنابراین عملکرد صحیح سه بخش بسیار مهم است:

1. سروو کنترلر یا PLC

2. سروو درایو

3. سروو موتور و انکودر

وجود مشکل در هر یک از این قسمت‌ها می‌تواند باعث شود سیستم سروو به‌درستی کار نکند.

────────────────────────

مشخصات فنی سروو درایو Panasonic MDDHT5540

مشخصات دقیق به پسوند کامل درایو وابسته است. بنابراین هنگام تعمیر باید شماره کامل درج‌شده روی پلاک دستگاه، به‌خصوص پسوند مدل، بررسی شود. پاناسونیک برای MDDHT5540E مشخصات 20-bit incremental encoder، ورودی تک‌فاز/سه‌فاز 200 تا 240 ولت و وزن حدود 1.8 کیلوگرم را اعلام کرده است.

────────────────────────

اهمیت هماهنگی سروو درایو و سروو موتور

یکی از مهم‌ترین نکات در سیستم‌های سروو، سازگاری صحیح موتور و درایو است.

سروو درایو باید با موتور، نوع انکودر، ولتاژ، توان و مشخصات فیدبک آن سازگار باشد.

در خانواده MINAS A5، پاناسونیک جدول ترکیب موتور و درایو را در مستندات خود ارائه کرده است. برای نمونه، درایو MDDHT5540 در جدول ترکیب موتور و درایو با برخی سروو موتورهای سری MFME با توان 1.5kW و دور نامی 2000rpm دیده می‌شود.

بنابراین هنگام تعویض موتور یا درایو نباید فقط بر اساس ظاهر یا توان تقریبی قطعه تصمیم گرفت و لازم است شماره مدل کامل هر دو تجهیز بررسی شود.

────────────────────────

تعمیر تخصصی سروو درایو Panasonic MDDHT5540CA1

تعمیر سروو درایو با تعمیر یک اینورتر معمولی تفاوت دارد.

در یک سروو درایو، مدار قدرت، کنترل جریان، فیدبک انکودر و حلقه‌های کنترل حرکت باید هماهنگ با یکدیگر کار کنند.

به همین دلیل در صورت خرابی MDDHT5540CA1، ابتدا علائم خرابی مشخص شده و سپس قسمت‌های مختلف درایو بررسی می‌شوند.

مهم‌ترین بخش‌هایی که در تعمیر بررسی می‌شوند عبارت‌اند از:

• مدار ورودی

• مدار یکسوساز

• خازن‌های DC Bus

• مدار قدرت

• IGBT یا Power Module

• مدار Gate Drive

• مدار تغذیه

• برد کنترل

• مدار فیدبک

• کانکتورهای انکودر

• مدارهای ورودی و خروجی

• سیستم خنک‌کننده

• فن

• رله‌ها و کنتاکتورها

• مقاومت‌های حفاظتی

• مسیرهای PCB

────────────────────────

تعمیر مدار قدرت سروو درایو

مدار قدرت یکی از حساس‌ترین قسمت‌های سروو درایو Panasonic MDDHT5540 است.

خرابی این بخش ممکن است در اثر عوامل مختلفی ایجاد شود:

• اتصال کوتاه موتور

• اضافه‌جریان

• اتصال اشتباه کابل موتور

• خرابی موتور

• افزایش دمای بیش از حد

• نوسانات برق

• خرابی قطعات قدرت

• مشکل در مدار Gate Drive

• اتصال نامناسب

• فرسودگی قطعات

در صورت خرابی Power Module یا IGBT، باید قبل از نصب قطعه جدید علت اصلی خرابی نیز بررسی شود.

تعویض مستقیم قطعه قدرت بدون بررسی Gate Drive و مدار فرمان می‌تواند باعث خرابی مجدد قطعه شود.

────────────────────────

تعمیر مدار تغذیه Panasonic MDDHT5540

مدار تغذیه داخلی وظیفه تأمین ولتاژهای مورد نیاز بخش‌های مختلف سروو درایو را بر عهده دارد.

اگر مدار تغذیه دچار مشکل شود، ممکن است:

• درایو روشن نشود.

• نمایشگر فعال نشود.

• درایو ریست شود.

• ارتباط داخلی قطع شود.

• خطاهای غیرطبیعی ایجاد شوند.

• درایو بعد از گرم شدن خاموش شود.

در تعمیر مدار تغذیه، قطعاتی مانند خازن‌ها، دیودها، مقاومت‌ها، ترانزیستورهای سوئیچینگ، رگولاتورها و مسیرهای تغذیه بررسی می‌شوند.

────────────────────────

تعمیر برد کنترل سروو درایو

برد کنترل، بخش پردازش و مدیریت سروو درایو است.

این برد اطلاعات فرمان حرکت را دریافت کرده و با استفاده از فیدبک موتور، عملکرد سیستم سروو را کنترل می‌کند.

خرابی برد کنترل می‌تواند باعث بروز مشکلاتی مانند:

• روشن شدن بدون عملکرد صحیح

• عدم دریافت فرمان

• خطای فیدبک

• حرکت نامنظم

• توقف ناگهانی

• خطاهای داخلی

• عدم ارتباط با کنترلر

شود.

در تعمیر برد، علاوه بر قطعات الکترونیکی، وضعیت کانکتورها، مسیرهای PCB و تغذیه‌های داخلی نیز بررسی می‌شود.

────────────────────────

تعمیر سیستم فیدبک و انکودر

انکودر یکی از مهم‌ترین اجزای سیستم سروو است.

سروو درایو برای کنترل دقیق حرکت موتور به اطلاعات فیدبک نیاز دارد. در خانواده MINAS A5، بسته به مدل، از انکودرهای Incremental و Absolute با وضوح بالا استفاده شده است.

اگر سیگنال انکودر دچار مشکل شود، موتور ممکن است:

• حرکت نکند.

• با خطای فیدبک متوقف شود.

• لرزش داشته باشد.

• موقعیت را اشتباه تشخیص دهد.

• در حین حرکت ناگهان متوقف شود.

• رفتار غیرعادی داشته باشد.

بنابراین در تعمیر سروو، فقط درایو بررسی نمی‌شود و کابل، کانکتور و خود فیدبک موتور نیز باید بررسی شوند.

────────────────────────

تعمیر سروو موتور Panasonic

سروو موتور نیز مانند درایو می‌تواند دچار خرابی الکتریکی یا مکانیکی شود.

برخی از مشکلات رایج سروو موتور عبارت‌اند از:

• اتصال کوتاه سیم‌پیچ

• افت عایقی

• افزایش دمای موتور

• خرابی انکودر

• خرابی کابل موتور

• خرابی کانکتور

• آسیب بلبرینگ

• گیرپاژ مکانیکی

• ایجاد لرزش

• صدای غیرعادی

• افزایش جریان

در تعمیر موتور ابتدا وضعیت سیم‌پیچ‌ها، مقاومت فازها، عایق‌بندی، کانکتورها و فیدبک بررسی می‌شود.

در صورت وجود مشکل مکانیکی نیز وضعیت شفت و بلبرینگ‌ها باید بررسی شود.

────────────────────────

جدول عیب‌یابی سروو موتور و درایو Panasonic

────────────────────────

بررسی کابل سروو موتور

کابل بین سروو موتور و درایو یکی از قسمت‌هایی است که گاهی در عیب‌یابی نادیده گرفته می‌شود.

خرابی کابل می‌تواند باعث ایجاد مشکلاتی مانند خطای انکودر، اتصال کوتاه، قطع شدن فاز موتور یا ایجاد خطای متناوب شود.

در تعمیر باید موارد زیر بررسی شوند:

• پیوستگی سیم‌ها

• اتصال صحیح پین‌ها

• وضعیت شیلد

• کانکتورها

• آثار پارگی یا له‌شدگی

• اتصال بدنه

• نشتی یا اتصال کوتاه بین خطوط

به‌خصوص در ماشین‌آلاتی که کابل دائماً حرکت می‌کند، خرابی داخلی کابل ممکن است بدون آسیب ظاهری ایجاد شود.

────────────────────────

خطاهای اضافه‌جریان در سروو درایو

اضافه‌جریان یکی از خطاهای مهم سیستم سروو است.

در صورت مشاهده خطای Over Current نباید بلافاصله درایو را مقصر دانست.

علت می‌تواند یکی از موارد زیر باشد:

• اتصال کوتاه موتور

• خرابی سیم‌پیچ موتور

• اتصال کوتاه کابل

• خرابی Power Module

• مشکل Gate Drive

• بار مکانیکی بیش از حد

• گیرکردن محور

• تنظیم نامناسب پارامترها

بنابراین بررسی باید از موتور و کابل تا مدار قدرت درایو ادامه پیدا کند.

────────────────────────

خطای Over Voltage و مدار DC Bus

افزایش بیش از حد ولتاژ باس DC نیز می‌تواند باعث توقف سروو درایو شود.

در کاربردهایی که موتور در زمان کاهش سرعت انرژی را به درایو برمی‌گرداند، مدار Regeneration اهمیت ویژه‌ای پیدا می‌کند.

در این شرایط مقاومت ترمز، مدار Regenerative و خازن‌های باس DC باید بررسی شوند.

در خانواده MINAS A5، بسته به مدل، امکان استفاده از مقاومت ترمز داخلی و خارجی وجود دارد.

────────────────────────

بررسی فن و سیستم خنک‌کننده

افزایش دمای سروو درایو می‌تواند ناشی از:

• خرابی فن

• گرفتگی مسیر هوا

• آلودگی

• نصب نامناسب

• دمای بالای محیط

• افزایش بار

• خرابی مدار قدرت

باشد.

فن باید از نظر چرخش، صدای غیرعادی و وضعیت اتصال بررسی شود.

همچنین مسیر جریان هوا باید تمیز باشد تا حرارت قطعات قدرت به‌درستی دفع شود.

────────────────────────

تعمیرات تخصصی و تست برد

پس از تعمیر برد، صرفاً روشن شدن درایو به معنی پایان تعمیر نیست.

باید عملکرد قسمت‌های مختلف بررسی شود.

────────────────────────

تست سروو موتور Panasonic پس از تعمیر

پس از تعمیر موتور، تست‌های لازم باید با توجه به مدل موتور انجام شود.

موارد قابل بررسی عبارت‌اند از:

• مقاومت سیم‌پیچ‌ها

• تعادل فازها

• عایق‌بندی

• وضعیت کانکتورها

• وضعیت انکودر

• شفت

• بلبرینگ

• صدای موتور

• لرزش

• دمای موتور

• عملکرد درایو هنگام حرکت

در صورت وجود مشکل مکانیکی، تعمیر الکترونیکی موتور به‌تنهایی مشکل را برطرف نخواهد کرد.

────────────────────────

تست نهایی سروو درایو Panasonic MDDHT5540

پس از پایان تعمیر، سروو درایو باید در شرایط کنترل‌شده مورد آزمایش قرار گیرد.

ابتدا درایو بدون بار بررسی شده و سپس در صورت امکان با موتور سازگار تست می‌شود.

در تست نهایی موارد زیر بررسی می‌شوند:

1. روشن شدن صحیح درایو

2. عدم وجود خطای اولیه

3. عملکرد مدار تغذیه

4. دریافت فرمان

5. عملکرد فیدبک

6. حرکت موتور

7. جهت چرخش

8. کنترل سرعت

9. کنترل موقعیت

10. توقف صحیح

11. عدم ایجاد خطای غیرعادی

12. دمای درایو

13. عملکرد فن

14. پایداری در کار مداوم

────────────────────────

جدول چک‌لیست تست نهایی

────────────────────────

دلایل خرابی سروو درایو Panasonic

خرابی سروو درایو می‌تواند به دلایل مختلفی ایجاد شود.

یکی از عوامل مهم، شرایط نامناسب برق ورودی است. نوسانات، قطع و وصل‌های مکرر یا مشکلات مربوط به شبکه برق می‌تواند به مدار تغذیه و مدار قدرت آسیب وارد کند.

عامل دیگر افزایش دما است. اگر فن خراب باشد یا مسیر تهویه مسدود شود، دمای قطعات قدرت افزایش پیدا کرده و احتمال خرابی بیشتر می‌شود.

مشکلات موتور و کابل نیز می‌توانند باعث فشار بیش از حد به درایو شوند.

به همین دلیل پیدا کردن علت اصلی خرابی اهمیت زیادی دارد.

────────────────────────

چرا تعمیر تخصصی سروو پاناسونیک اهمیت دارد؟

سروو درایو با سیستم‌های معمولی کنترل موتور تفاوت دارد.

در سروو سیستم، کنترل حرکت به فیدبک دقیق موتور وابسته است و کوچک‌ترین مشکل در انکودر، کابل، موتور یا پارامترهای درایو می‌تواند باعث ایجاد خطا یا عملکرد نادرست شود.

به همین دلیل تعمیر باید شامل بررسی هم‌زمان قسمت‌های الکترونیکی و عملکردی باشد.

تعمیر صحیح فقط به تعویض قطعه سوخته محدود نمی‌شود؛ بلکه باید مشخص شود چرا قطعه خراب شده و آیا قسمت دیگری از سیستم باعث ایجاد خرابی نشده است.

────────────────────────

نکات مهم در تعویض سروو درایو

اگر سروو درایو MDDHT5540CA1 نیاز به تعویض داشته باشد، باید شماره کامل مدل با دقت بررسی شود.

مواردی مانند:

• سری سروو

• نوع کنترل

• ولتاژ

• نوع فیدبک

• موتور سازگار

• کانکتورها

• پارامترها

• ورودی و خروجی‌ها

باید با تجهیز جایگزین مطابقت داشته باشند.

استفاده از یک درایو ظاهراً مشابه بدون بررسی مشخصات کامل می‌تواند باعث ایجاد خطا یا حتی آسیب به موتور شود.

────────────────────────

سروو درایو Panasonic MDDHT5540 و نرم‌افزار PANATERM

در خانواده MINAS A5، نرم‌افزار PANATERM برای تنظیم پارامترها و بررسی وضعیت سروو مورد استفاده قرار می‌گیرد.

مستندات خانواده A5 امکان تنظیم پارامترها، بررسی وضعیت و عیب‌یابی سروو را توضیح می‌دهند.

در فرآیند تعمیر، در صورت سازگاری مدل و تجهیزات، بررسی پارامترها می‌تواند به تشخیص مشکلاتی مانند تنظیم اشتباه کنترل، جهت حرکت، فرمان پالس و شرایط عملکرد کمک کند.

────────────────────────

جمع‌بندی تعمیر Panasonic MDDHT5540CA1

سروو درایو Panasonic MDDHT5540CA1 و سروو موتور پاناسونیک از اجزای مهم سیستم‌های کنترل حرکت هستند و عملکرد صحیح آن‌ها برای حرکت دقیق و پایدار ماشین‌آلات اهمیت زیادی دارد.

خرابی این سیستم می‌تواند از قسمت‌های مختلفی مانند مدار تغذیه، مدار قدرت، برد کنترل، IGBT، Gate Drive، سیستم فیدبک، انکودر، کابل موتور، خود سروو موتور یا بخش مکانیکی ناشی شود.

در تعمیر تخصصی سروو Panasonic MDDHT5540CA1، ابتدا علت خرابی مشخص شده و سپس قسمت معیوب مورد تعمیر قرار می‌گیرد. پس از تعمیر نیز درایو، موتور، فیدبک و عملکرد حرکت باید مورد آزمایش قرار گیرند.

برای تجهیزات سروو قدیمی و تخصصی، تشخیص صحیح مدل و شماره کامل روی پلاک اهمیت زیادی دارد؛ زیرا حتی مدل‌هایی که از نظر ظاهری مشابه هستند ممکن است از نظر کنترل، فیدبک یا مشخصات الکتریکی تفاوت داشته باشند.

────────────────────────

سوالات متداول درباره تعمیر سروو Panasonic MDDHT5540CA1

آیا سروو درایو Panasonic MDDHT5540CA1 قابل تعمیر است؟

بله. بسته به نوع خرابی، قسمت‌هایی مانند مدار تغذیه، برد کنترل، مدار قدرت، سیستم فیدبک، رله‌ها، فن و سایر بخش‌های الکترونیکی قابل بررسی و تعمیر هستند.

علت حرکت نکردن سروو موتور چیست؟

حرکت نکردن موتور می‌تواند ناشی از خرابی درایو، دریافت نشدن فرمان، خطای انکودر، خرابی کابل، مشکل موتور، پارامترهای نادرست یا وجود مشکل مکانیکی باشد.

علت خطای انکودر در سروو پاناسونیک چیست؟

کابل انکودر، کانکتور، خود انکودر، تغذیه فیدبک یا مدار دریافت سیگنال درایو می‌توانند باعث ایجاد خطای فیدبک شوند.

آیا خرابی سروو موتور می‌تواند باعث خرابی درایو شود؟

بله. اتصال کوتاه سیم‌پیچ، مشکل کابل یا خرابی‌های الکتریکی موتور می‌تواند باعث ایجاد جریان غیرعادی و آسیب به مدار قدرت درایو شود.

آیا تعمیر برد سروو پاناسونیک امکان‌پذیر است؟

در بسیاری از موارد امکان عیب‌یابی و تعمیر برد وجود دارد. ابتدا باید نوع خرابی مشخص شود و سپس مدار تغذیه، کنترل و قدرت بررسی شوند.

آیا می‌توان هر سروو موتوری را به MDDHT5540 متصل کرد؟

خیر. موتور و درایو باید از نظر ولتاژ، توان، نوع انکودر و مشخصات فنی با یکدیگر سازگار باشند.

بعد از تعمیر سروو درایو چه تستی باید انجام شود؟

روشن شدن، تغذیه، دریافت فرمان، فیدبک انکودر، حرکت موتور، جهت حرکت، سرعت، موقعیت، دما و عملکرد مداوم باید بررسی شوند.
