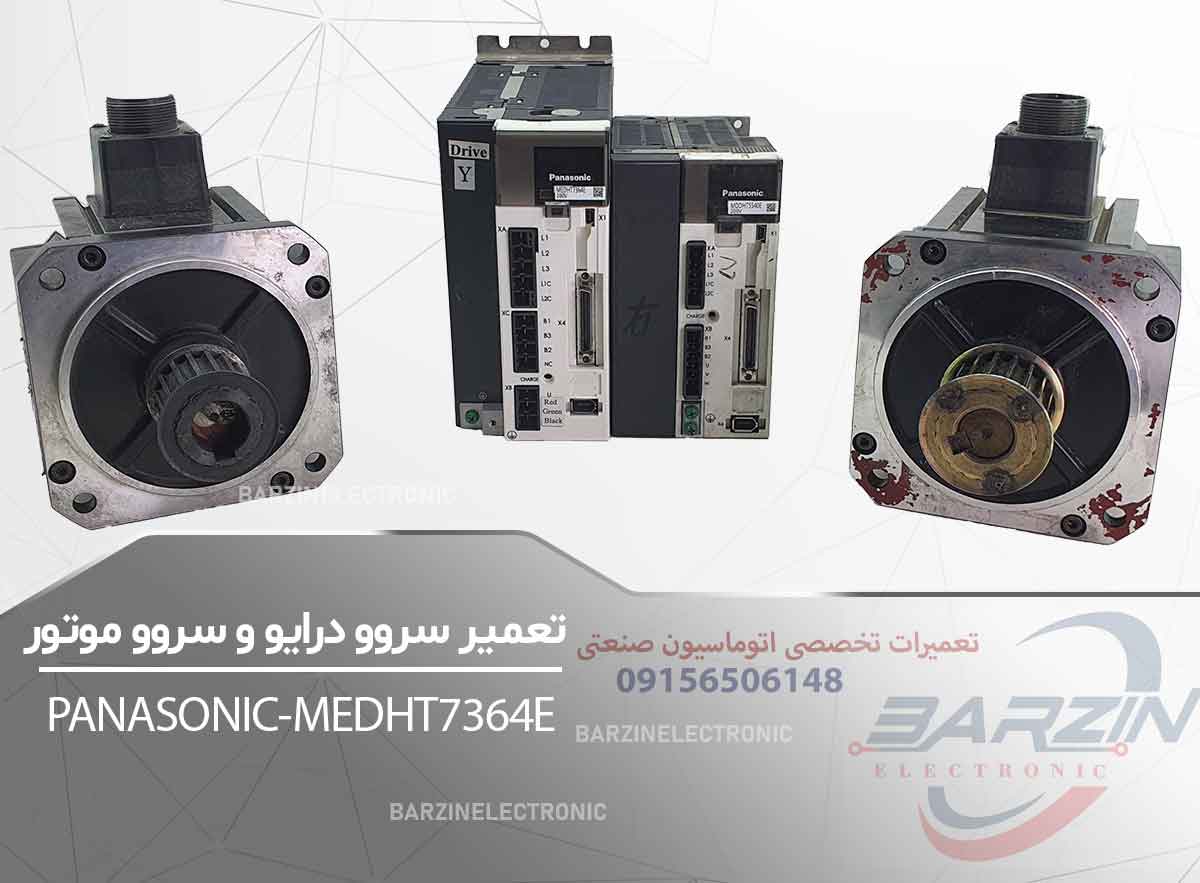

تعمیر سروو درایو Panasonic MEDHT7364E و سروو موتور پاناسونیک | تعمیر تخصصی سروو

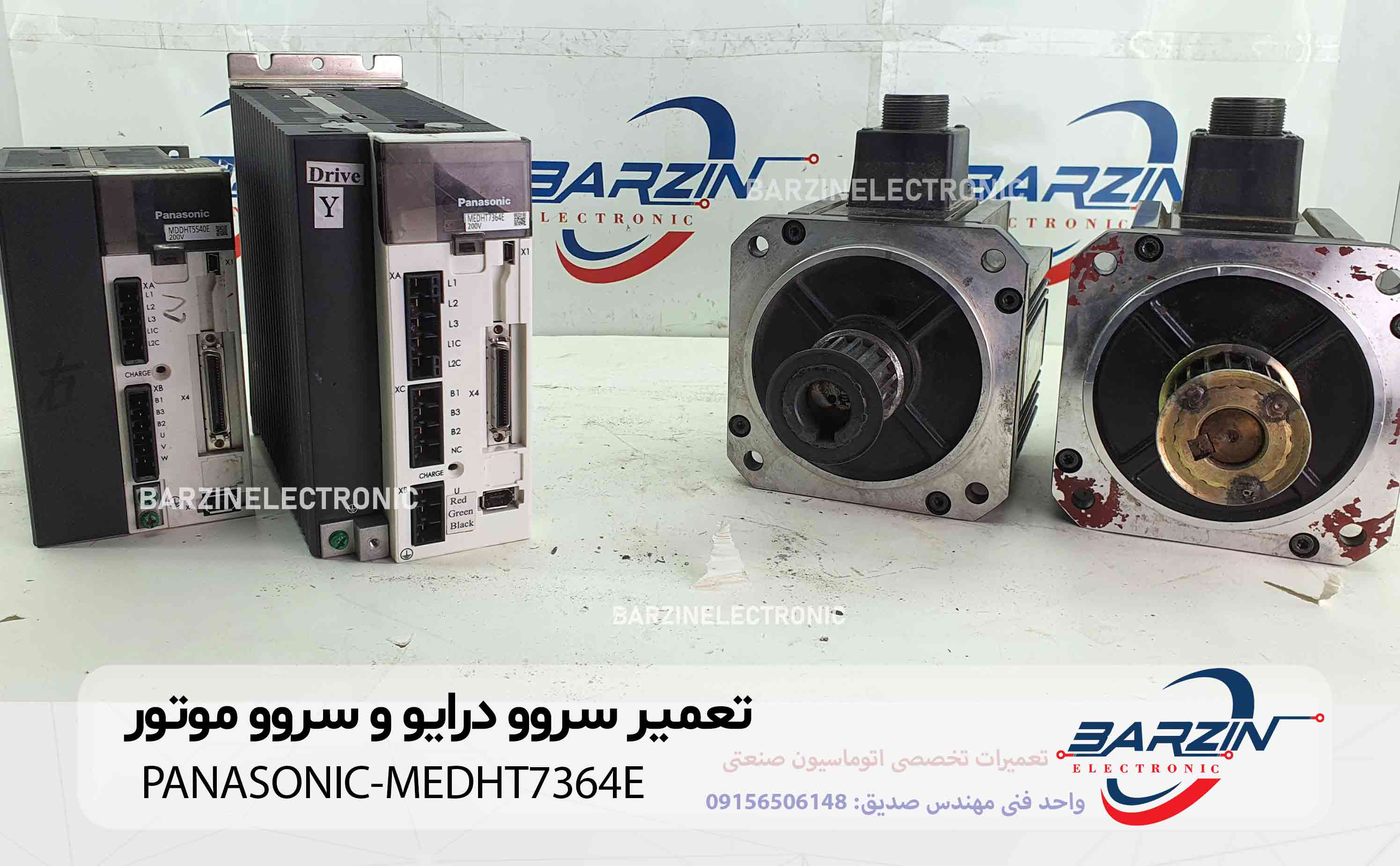

تعمیر سروو درایو Panasonic MEDHT7364E و سروو موتورهای پاناسونیک به‌صورت تخصصی در مجموعه برزین الکترونیک انجام می‌شود. سروو درایو MEDHT7364E یکی از مدل‌های خانواده Panasonic MINAS A5E است که برای کنترل دقیق سروو موتور در ماشین‌آلات صنعتی مورد استفاده قرار می‌گیرد.

این مدل درایو از نوع Position Control بوده و برای دریافت فرمان موقعیت از سیستم کنترل استفاده می‌کند. طبق مشخصات رسمی پاناسونیک، MEDHT7364E دارای رابط فرمان Pulse Train، انکودر افزایشی ۲۰ بیتی و تغذیه مدار اصلی سه‌فاز ۲۰۰ ولت است. این درایو در فریم E قرار دارد و حداکثر جریان نامی قطعه قدرت آن در مشخصات سازنده ۷۵ آمپر اعلام شده است.

خرابی سروو درایو می‌تواند باعث توقف کامل ماشین‌آلات صنعتی شود. روشن نشدن درایو، نمایش خطا، عدم حرکت سروو موتور، لرزش موتور، خطای انکودر، عدم دریافت فرمان پالس، افزایش جریان و قطع شدن موتور از جمله مشکلاتی هستند که ممکن است در یک سیستم سروو مشاهده شوند.

در تعمیر تخصصی سروو سیستم پاناسونیک، فقط خود درایو بررسی نمی‌شود. در صورت وجود مشکل در حرکت موتور، وضعیت سروو موتور، کابل قدرت، کابل انکودر، سیستم فرمان و شرایط مکانیکی دستگاه نیز باید بررسی شوند.

معرفی سروو درایو Panasonic MEDHT7364E

مدل MEDHT7364E متعلق به خانواده MINAS A5E پاناسونیک است.

پاناسونیک این مدل را به‌عنوان یک Servo Driver از سری A5E معرفی کرده است. این مدل برای کنترل موقعیت طراحی شده و فرمان آن از نوع Pulse Train است.

از مشخصات مهم این مدل می‌توان به موارد زیر اشاره کرد:

• برند: Panasonic

• خانواده: MINAS A5E

• مدل: MEDHT7364E

• نوع تجهیز: AC Servo Driver

• نوع کنترل: Position Control

• نوع فرمان: Pulse Train

• تغذیه مدار اصلی: سه‌فاز ۲۰۰ تا ۲۳۰ ولت

• تغذیه مدار کنترل: تک‌فاز ۲۰۰ تا ۲۳۰ ولت

• انکودر: ۲۰ بیت Incremental

• رزولوشن انکودر: 1,048,576

• فرکانس پاسخ: ۲.۳ کیلوهرتز

• فریم: E-Frame

• وزن تقریبی: ۲.۷ کیلوگرم

• ارتباط USB برای تنظیم پارامتر و مانیتورینگ

• دارای مقاومت ترمز داخلی و امکان استفاده از مقاومت خارجی

این اطلاعات بر اساس مشخصات رسمی پاناسونیک برای MEDHT7364E است.

سروو درایو MEDHT7364E در چه ماشین‌آلاتی استفاده می‌شود؟

سروو سیستم‌های پاناسونیک در ماشین‌آلاتی استفاده می‌شوند که علاوه بر چرخش موتور، نیاز به کنترل دقیق موقعیت، سرعت و حرکت دارند.

از جمله کاربردهای رایج سروو سیستم‌ها می‌توان به موارد زیر اشاره کرد:

• ماشین‌آلات CNC

• دستگاه‌های بسته‌بندی

• ماشین‌آلات چاپ

• دستگاه‌های برش

• سیستم‌های Pick & Place

• ماشین‌آلات مونتاژ

• تجهیزات اتوماسیون صنعتی

• ماشین‌آلات تولید قطعات

• خطوط تولید

• دستگاه‌های تزریق و جابه‌جایی

• سیستم‌های حرکتی دقیق

• ماشین‌آلاتی که نیاز به کنترل موقعیت دارند

در چنین سیستم‌هایی، سروو درایو وظیفه دارد فرمان کنترل را دریافت کرده و موتور را با سرعت و موقعیت مورد نیاز حرکت دهد.

نقش سروو درایو در سیستم پاناسونیک

سروو درایو در واقع واسطه اصلی بین سیستم کنترل و سروو موتور است.

فرمان حرکت از کنترلر، PLC یا کنترلر حرکتی دریافت می‌شود و درایو براساس این فرمان، جریان و ولتاژ مناسب را برای موتور ایجاد می‌کند.

هم‌زمان اطلاعات انکودر موتور نیز به درایو بازمی‌گردد.

در نتیجه درایو می‌تواند وضعیت واقعی موتور را بررسی کرده و حرکت موتور را کنترل کند.

این فرآیند باعث می‌شود سیستم سروو نسبت به یک موتور معمولی دقت بسیار بیشتری در کنترل حرکت داشته باشد.

سروو موتور Panasonic

سروو موتور پاناسونیک بخش مکانیکی و الکترومکانیکی سیستم سروو است.

در داخل سروو موتور علاوه بر سیم‌پیچ‌ها و آهنرباهای موتور، سیستم فیدبک نیز وجود دارد.

انکودر وظیفه دارد موقعیت و حرکت شفت موتور را به درایو گزارش کند.

به همین دلیل در زمان تعمیر سروو موتور، تنها سیم‌پیچ موتور بررسی نمی‌شود و سیستم فیدبک نیز اهمیت زیادی دارد.

خرابی انکودر، کابل یا کانکتور می‌تواند باعث شود سروو درایو نتواند موقعیت واقعی موتور را تشخیص دهد.

مشخصات مهم MEDHT7364E

مشخصات فوق از صفحه رسمی محصول پاناسونیک استخراج شده‌اند.

علائم خرابی سروو درایو Panasonic

خرابی سروو درایو ممکن است با علائم مختلفی ظاهر شود.

برخی از مهم‌ترین علائم عبارت‌اند از:

• روشن نشدن سروو درایو

• نمایش خطا

• روشن شدن اما عدم فعال شدن Servo

• عدم حرکت موتور

• حرکت نامنظم موتور

• لرزش موتور

• صدای غیرعادی موتور

• خطای انکودر

• خطای Over Current

• خطای Over Voltage

• خطای Over Temperature

• خطای Position

• عدم دریافت پالس

• توقف ناگهانی موتور

• افزایش جریان

• سوختن قطعات قدرت

• خاموش شدن درایو هنگام بار

هر کدام از این علائم می‌تواند چند علت مختلف داشته باشد.

بنابراین تشخیص خرابی صرفاً براساس نام خطا کافی نیست و باید شرایط سیستم نیز بررسی شود.

عیب‌یابی اولیه MEDHT7364E

در اولین مرحله تعمیر، سروو درایو از نظر ظاهری بررسی می‌شود.

موارد زیر مورد بررسی قرار می‌گیرند:

• بدنه

• ترمینال‌ها

• کانکتورها

• کابل‌ها

• آثار سوختگی

• آثار حرارت

• فن

• هیت‌سینک

• بردهای داخلی

• آثار رطوبت

• گرد و غبار

اگر روی برد یا قسمت قدرت آثار سوختگی مشاهده شود، باید قبل از روشن کردن مجدد دستگاه علت احتمالی خرابی بررسی شود.

بررسی مدار ورودی سروو درایو

بخش ورودی وظیفه دریافت برق اصلی را بر عهده دارد.

در این قسمت موارد زیر بررسی می‌شوند:

• مسیر ورودی برق

• فیوزها

• مدار حفاظت

• دیودها

• پل یکسوساز

• مدار پیش‌شارژ

• مسیر باس DC

خرابی در این قسمت ممکن است باعث شود سروو درایو کاملاً خاموش باشد.

بررسی باس DC

بعد از یکسوسازی برق ورودی، ولتاژ DC در بخش باس داخلی درایو ایجاد می‌شود.

این بخش شامل خازن‌های DC Link و مدارهای مرتبط است.

در زمان تعمیر موارد زیر بررسی می‌شوند:

• وضعیت خازن‌ها

• ولتاژ باس

• ریپل

• مقاومت‌های مرتبط

• مدار پیش‌شارژ

• اتصالات داخلی

ضعف خازن‌های باس می‌تواند باعث ناپایداری عملکرد درایو شود.

تعمیر بخش قدرت سروو درایو

بخش قدرت یکی از حساس‌ترین قسمت‌های MEDHT7364E است.

این قسمت وظیفه تولید توان مورد نیاز موتور را دارد.

در زمان عیب‌یابی بخش قدرت موارد زیر بررسی می‌شوند:

• IGBT

• دیودهای قدرت

• مسیرهای PCB

• باس DC

• اتصالات خروجی

• مدار Driver

• سنسورهای جریان

یکی از خرابی‌های مهم در سروو درایوها، اتصال کوتاه قطعات قدرت است.

اما تعویض IGBT بدون بررسی علت خرابی کار درستی نیست.

اگر موتور، کابل یا مدار Driver مشکل داشته باشد، قطعه جدید نیز ممکن است دوباره آسیب ببیند.

بررسی مدار Driver

مدار Driver فرمان لازم را برای قطعات قدرت تولید می‌کند.

این قسمت نقش مهمی در عملکرد صحیح IGBTها دارد.

در صورت خرابی Driver ممکن است:

• موتور حرکت نکند.

• درایو خطا دهد.

• خروجی ناقص ایجاد شود.

• جریان موتور افزایش پیدا کند.

• قطعات قدرت دوباره بسوزند.

بنابراین هنگام تعمیر بخش قدرت، مدار Driver نیز باید به‌صورت دقیق بررسی شود.

بررسی مدار تغذیه داخلی

مدار تغذیه داخلی، ولتاژ مورد نیاز بخش‌های مختلف برد را تأمین می‌کند.

خرابی مدار تغذیه می‌تواند باعث:

• روشن نشدن درایو

• ریست شدن

• خاموش شدن ناگهانی

• عملکرد ناپایدار

• خطاهای غیرعادی

شود.

در این بخش معمولاً رگولاتورها، خازن‌ها، دیودها، مدارهای سوئیچینگ و سایر قسمت‌های مرتبط بررسی می‌شوند.

بررسی سیستم انکودر

انکودر یکی از مهم‌ترین قسمت‌های سروو سیستم است.

MEDHT7364E از انکودر افزایشی ۲۰ بیتی پشتیبانی می‌کند و رزولوشن آن طبق مشخصات پاناسونیک 1,048,576 است.

اگر سیگنال انکودر به‌درستی به درایو نرسد، ممکن است موتور حرکت نکند یا سروو درایو خطای فیدبک ایجاد کند.

بنابراین هنگام مشاهده خطای انکودر باید موارد زیر بررسی شوند:

• خود انکودر

• کابل انکودر

• کانکتور

• تغذیه انکودر

• مسیر سیگنال

• مدار دریافت سیگنال درایو

بررسی کابل سروو موتور

کابل سروو موتور نیز باید بررسی شود.

خرابی کابل ممکن است باعث:

• قطع و وصل شدن موتور

• خطای انکودر

• اتصال کوتاه

• افزایش جریان

• حرکت نامنظم

• خطای سروو

شود.

گاهی اوقات مشکل اصلی از درایو نیست و یک کابل آسیب‌دیده باعث ایجاد خطا می‌شود.

بررسی خود سروو موتور پاناسونیک

در صورت وجود مشکل حرکتی، خود موتور نیز باید بررسی شود.

موارد مهم عبارت‌اند از:

• مقاومت سیم‌پیچ‌ها

• عایق سیم‌پیچ

• وضعیت کانکتورها

• شفت موتور

• بلبرینگ‌ها

• انکودر

• کابل موتور

• آثار حرارت

• صدای مکانیکی

اگر موتور از نظر مکانیکی مشکل داشته باشد، تعمیر درایو به‌تنهایی مشکل سیستم را برطرف نمی‌کند.

خرابی انکودر سروو موتور

خرابی انکودر یکی از مشکلات مهم سیستم‌های سروو است.

در صورت خرابی انکودر ممکن است موتور:

• حرکت نکند

• لرزش داشته باشد

• خطای Position ایجاد کند

• خطای Feedback بدهد

• در هنگام استارت متوقف شود

در چنین شرایطی باید ابتدا مسیر فیدبک بررسی شود.

ممکن است خود انکودر سالم باشد ولی کابل یا کانکتور مشکل داشته باشد.

خطای Over Current در سروو پاناسونیک

خطای اضافه جریان می‌تواند دلایل مختلفی داشته باشد.

برخی از دلایل احتمالی:

• اتصال کوتاه موتور

• خرابی کابل

• خرابی IGBT

• مشکل مدار Driver

• بار مکانیکی زیاد

• گیرپاژ مکانیکی

• تنظیمات نامناسب

• مشکل در موتور

بنابراین برای تعمیر باید هم بخش الکترونیکی و هم بخش مکانیکی سیستم بررسی شود.

خطای Over Voltage

افزایش ولتاژ باس DC ممکن است در اثر شرایط مختلف ایجاد شود.

یکی از عوامل مهم می‌تواند برگشت انرژی از موتور در هنگام کاهش سریع سرعت باشد.

در چنین شرایطی مدار Regenerative و مقاومت ترمز نیز اهمیت پیدا می‌کند.

MEDHT7364E دارای مقاومت ترمز داخلی بوده و امکان استفاده از مقاومت خارجی نیز در مشخصات سازنده ذکر شده است.

خطای Over Temperature

افزایش دمای سروو درایو ممکن است به دلایل زیر ایجاد شود:

• خرابی فن

• گرفتگی مسیر هوا

• دمای بالای تابلو

• بار زیاد

• کارکرد طولانی در شرایط سنگین

• آلودگی هیت‌سینک

• مشکل قطعات قدرت

در زمان تعمیر باید سیستم خنک‌کننده نیز بررسی شود.

بررسی ورودی و خروجی‌های کنترل

MEDHT7364E دارای ورودی‌ها و خروجی‌های کنترلی مختلف است.

طبق مشخصات پاناسونیک، این مدل دارای ۱۰ ورودی دیجیتال عمومی و ۶ خروجی دیجیتال عمومی است و همچنین ورودی‌ها و خروجی‌های پالس و دو خروجی مانیتور آنالوگ دارد.

این بخش‌ها برای ارتباط سروو درایو با سیستم کنترل اهمیت زیادی دارند.

خرابی یکی از ورودی‌ها یا خروجی‌ها می‌تواند باعث شود موتور فرمان صحیح دریافت نکند.

بررسی فرمان Pulse Train

از آنجا که MEDHT7364E از نوع Position Control با Pulse Train است، بررسی سیگنال فرمان در عیب‌یابی اهمیت زیادی دارد.

اگر درایو سالم باشد اما پالس فرمان از PLC یا کنترلر حرکتی دریافت نشود، موتور حرکت نخواهد کرد.

بنابراین در چنین شرایطی باید مشخص شود مشکل از:

• PLC

• کنترلر حرکتی

• کابل فرمان

• ورودی درایو

• تنظیمات

• یا خود سروو درایو

است.

تنظیم پارامترهای سروو درایو

بعد از تعمیر سخت‌افزاری، تنظیمات درایو باید بررسی شوند.

پارامترهای مهم شامل:

• مشخصات موتور

• نوع فرمان

• سرعت

• شتاب

• کاهش سرعت

• محدودیت جریان

• پارامترهای Position

• پارامترهای انکودر

• ورودی‌ها

• خروجی‌ها

هستند.

تنظیم اشتباه پارامترها ممکن است باعث ایجاد خطا یا عملکرد نادرست موتور شود.

MEDHT7364E دارای رابط USB برای اتصال به کامپیوتر و تنظیم پارامترها یا مانیتورینگ وضعیت است.

تست سروو موتور بعد از تعمیر

بعد از تعمیر درایو، موتور باید به‌صورت کنترل‌شده تست شود.

در این مرحله موارد زیر بررسی می‌شوند:

• روشن شدن سروو

• Servo ON

• حرکت موتور

• جهت چرخش

• سرعت

• موقعیت

• پاسخ به فرمان

• جریان موتور

• خطاهای احتمالی

• وضعیت انکودر

اگر موتور در حالت بی‌بار عملکرد مناسبی داشته باشد، تست در شرایط کاری نیز ادامه پیدا می‌کند.

تست نهایی سروو درایو Panasonic

تست نهایی باید شامل چند مرحله باشد.

مرحله اول: تست تغذیه

ولتاژهای ورودی و مدارهای داخلی بررسی می‌شوند.

مرحله دوم: تست روشن شدن

وضعیت نمایشگر و خطاها بررسی می‌شود.

مرحله سوم: تست فرمان

فرمان Servo ON و Pulse Train بررسی می‌شود.

مرحله چهارم: تست موتور

حرکت، سرعت و جهت موتور بررسی می‌شود.

مرحله پنجم: تست فیدبک

سیگنال انکودر بررسی می‌شود.

مرحله ششم: تست بار

سیستم در شرایط کاری مناسب مورد آزمایش قرار می‌گیرد.

دلایل خرابی سروو درایو پاناسونیک

مهم‌ترین عوامل خرابی عبارت‌اند از:

نوسان برق

نوسانات شدید می‌تواند به بخش قدرت و مدار تغذیه آسیب وارد کند.

گرمای زیاد

افزایش دمای محیط و تهویه نامناسب عمر قطعات را کاهش می‌دهد.

گرد و غبار

آلودگی هیت‌سینک و فن باعث کاهش خنک‌کاری می‌شود.

اضافه بار

بار مکانیکی بیش از ظرفیت می‌تواند فشار زیادی به موتور و درایو وارد کند.

خرابی موتور

موتور معیوب می‌تواند باعث افزایش جریان و آسیب درایو شود.

خرابی کابل

اتصال کوتاه یا قطعی کابل موتور و انکودر می‌تواند باعث ایجاد خطا شود.

استهلاک قطعات

خازن‌ها، فن و برخی قطعات الکترونیکی پس از سال‌ها کارکرد ممکن است دچار افت عملکرد شوند.

تعمیر تخصصی سروو درایو Panasonic در برزین الکترونیک

در مجموعه برزین الکترونیک تعمیر و عیب‌یابی تجهیزات اتوماسیون صنعتی و سیستم‌های سروو انجام می‌شود.

خدمات مرتبط با سروو پاناسونیک شامل:

• تعمیر Servo Drive Panasonic

• تعمیر MEDHT7364E

• تعمیر MINAS A5E

• تعمیر برد قدرت سروو

• تعمیر مدار Driver

• تعمیر مدار تغذیه

• رفع خطاهای سروو

• بررسی انکودر

• تست سروو موتور

• بررسی کابل موتور

• تست سیستم فیدبک

• تنظیم پارامترها

• تست نهایی سروو درایو

سوالات متداول تعمیر MEDHT7364E

آیا سروو درایو Panasonic MEDHT7364E قابل تعمیر است؟

بسته به نوع خرابی، بخش‌های مختلف الکترونیکی مانند مدار تغذیه، مدار قدرت، Driver، برد کنترل و مدارهای فیدبک قابل بررسی و تعمیر هستند.

MEDHT7364E مربوط به کدام سری پاناسونیک است؟

این مدل مربوط به خانواده MINAS A5E است. پاناسونیک آن را به‌عنوان Servo Driver نوع Position Control معرفی کرده است.

آیا MEDHT7364E از انکودر 20 بیتی استفاده می‌کند؟

بله. مشخصات رسمی پاناسونیک برای این مدل، انکودر Incremental با رزولوشن ۲۰ بیت را اعلام می‌کند.

چرا سروو موتور پاناسونیک حرکت نمی‌کند؟

علت می‌تواند از درایو، انکودر، کابل، نبود فرمان Pulse Train، تنظیمات، موتور یا حتی سیستم مکانیکی باشد. بنابراین باید کل سیستم بررسی شود.

آیا خرابی انکودر باعث توقف موتور می‌شود؟

بله. در صورت عدم دریافت صحیح فیدبک، سروو درایو ممکن است برای حفاظت سیستم موتور را متوقف کرده و خطای فیدبک یا Position ایجاد کند.

آیا MEDHT7364E هنوز تولید می‌شود؟

طبق صفحه رسمی پاناسونیک، MEDHT7364E در وضعیت Discontinued قرار دارد. به همین دلیل تعمیر و سرویس صحیح این مدل می‌تواند برای دستگاه‌های قدیمی که همچنان در خط تولید فعال هستند اهمیت زیادی داشته باشد.

چرا تعمیر تخصصی سروو پاناسونیک اهمیت دارد؟

سروو درایو و سروو موتور یک سیستم یکپارچه هستند.

اگر فقط درایو تعمیر شود ولی موتور، کابل یا انکودر مشکل داشته باشد، احتمال برگشت مجدد خطا وجود دارد.

به همین دلیل در عیب‌یابی تخصصی باید تمام اجزای سیستم بررسی شوند.

یک تعمیر اصولی باید مشخص کند که مشکل از کدام قسمت است:

• سروو درایو

• سروو موتور

• انکودر

• کابل قدرت

• کابل انکودر

• PLC

• کنترلر حرکتی

• تنظیمات

• بار مکانیکی

با مشخص شدن علت اصلی، تعمیر می‌تواند با دقت بیشتری انجام شود.

جمع‌بندی

Panasonic MEDHT7364E یک سروو درایو از خانواده MINAS A5E است که برای کنترل موقعیت و دریافت فرمان Pulse Train طراحی شده است.

این مدل دارای انکودر ۲۰ بیتی، ارتباط USB برای تنظیم پارامتر و مانیتورینگ و مدارهای مختلف ورودی و خروجی کنترلی است. طبق اطلاعات رسمی پاناسونیک، تغذیه مدار اصلی آن سه‌فاز ۲۰۰ تا ۲۳۰ ولت بوده و این مدل در حال حاضر در وضعیت Discontinued قرار دارد.

خرابی این سروو درایو می‌تواند به شکل روشن نشدن، نمایش خطا، عدم حرکت موتور، خطای انکودر، اضافه جریان، اضافه ولتاژ، افزایش دما یا عدم دریافت فرمان ظاهر شود.

برای تعمیر صحیح، ابتدا وضعیت تغذیه، مدار قدرت، IGBT، Driver، برد کنترل، ورودی و خروجی‌ها بررسی می‌شود. سپس سروو موتور، انکودر و کابل‌های مربوطه نیز در صورت وجود مشکل حرکتی بررسی خواهند شد.

در نهایت پس از تعمیر، سروو درایو و موتور از نظر عملکرد، فرمان، فیدبک، سرعت، موقعیت، جریان و خطاهای احتمالی تست می‌شوند تا سیستم برای استفاده مجدد در ماشین‌آلات صنعتی آماده شود.

تعمیر سروو درایو Panasonic MEDHT7364E و سروو موتور پاناسونیک در برزین الکترونیک با هدف عیب‌یابی دقیق، تعمیر اصولی و تست کامل تجهیزات انجام می‌شود.
