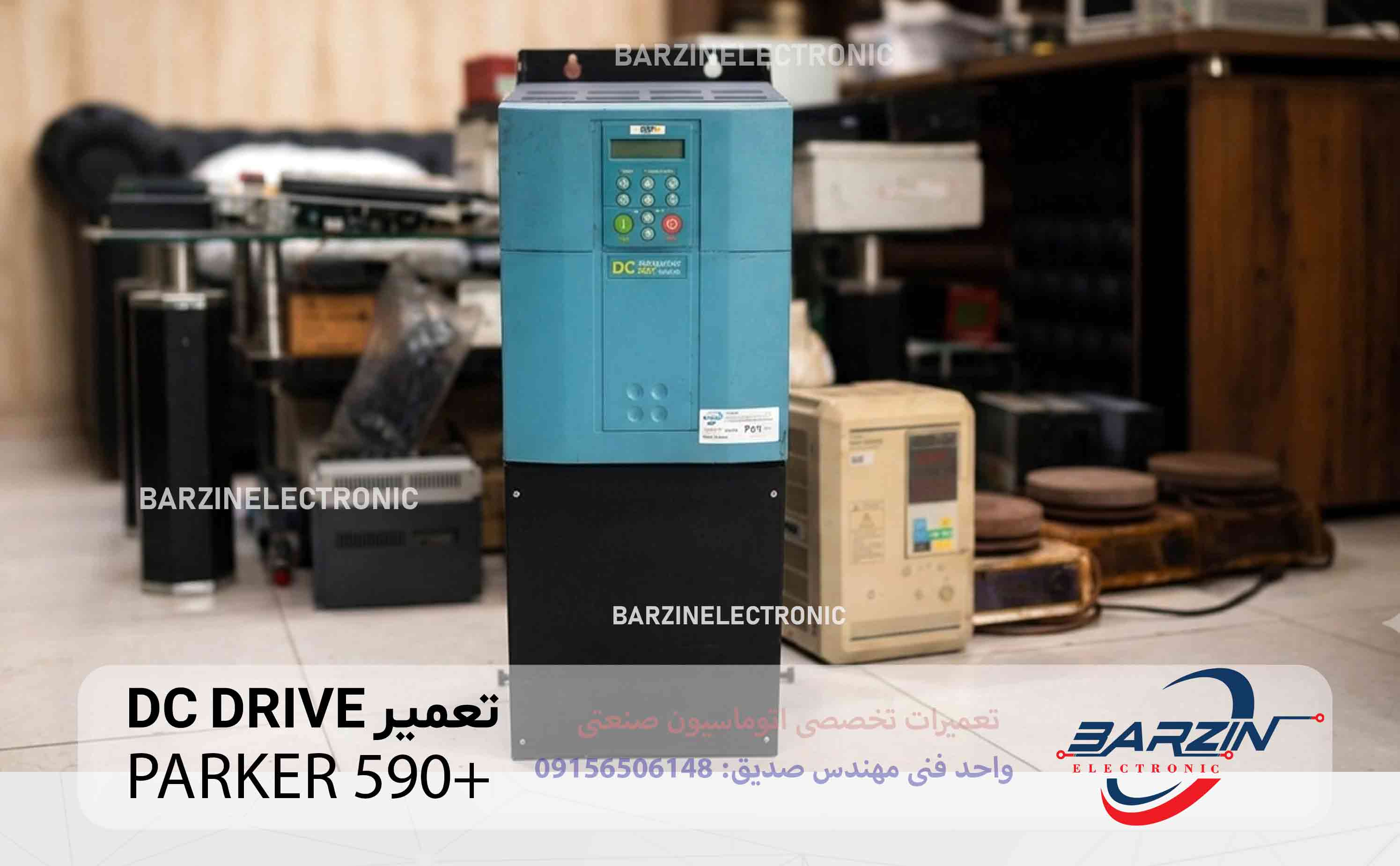

تعمیر DC DRIVE PARKER 590+ | تعمیر تخصصی درایو DC پارکر سری 590 Plus

تعمیر DC Drive PARKER 590+ به‌صورت تخصصی در مجموعه برزین الکترونیک انجام شد. این درایو به دلیل روشن نشدن، نمایش خطا، ناپایداری سرعت موتور DC، عدم تحریک فیلد، قطع خروجی آرمیچر، سوختن تریستورها و خرابی برد کنترل برای تعمیر ارسال گردید. پس از بررسی اولیه مشخص شد که برد قدرت، مدار تریستور، مدار فیلد، برد کنترل، منبع تغذیه سوئیچینگ و مدار فیدبک سرعت دچار آسیب شده‌اند و نیاز به عیب‌یابی و تعمیر تخصصی دارند.

درایو PARKER SSD 590+ یکی از شناخته‌شده‌ترین درایوهای کنترل موتور DC در صنایع سنگین است که برای کنترل دقیق سرعت و گشتاور موتورهای جریان مستقیم طراحی شده و در مدل‌های چهار ربع (4Q) و یک یا دو ربع (1Q/2Q) تولید می‌شود. این سری از قابلیت برنامه‌ریزی پیشرفته، کنترل حلقه بسته و امکانات ارتباطی صنعتی برخوردار است.

معرفی درایو DC PARKER 590+

سری PARKER 590+ یا DC590+ Integrator Series برای کنترل انواع موتورهای DC در صنایع مختلف طراحی شده است و قابلیت کنترل دقیق سرعت، گشتاور و جریان را فراهم می‌کند.

مشخصات کلی دستگاه:

• برند: PARKER SSD Drives
• سری: 590+ Digital DC Drive
• مناسب برای موتورهای DC
• کنترل حلقه باز و حلقه بسته
• قابلیت کنترل سرعت و گشتاور
• پشتیبانی از انکودر و تاکوژنراتور
• برنامه‌ریزی پیشرفته Function Block
• ارتباط RS485 و Modbus
• حفاظت کامل در برابر اضافه جریان، اضافه ولتاژ و اضافه دما

این سری در جریان‌های مختلف از حدود 15 آمپر تا بیش از 2700 آمپر برای کاربردهای صنعتی عرضه شده است.

کاربردهای درایو PARKER 590+

این درایو در صنایع مختلف استفاده می‌شود:

• خطوط نورد فولاد
• صنایع کاغذ
• ماشین‌آلات چاپ
• خطوط تولید سیم و کابل
• جرثقیل‌های صنعتی
• اکسترودر
• ماشین‌آلات نساجی
• خطوط بسته‌بندی
• صنایع لاستیک و پلاستیک
• ماشین‌آلات سنگین

علائم خرابی DC Drive PARKER 590+

در این پروژه علائم زیر مشاهده شد:

• روشن نشدن دستگاه
• نمایش خطا روی نمایشگر
• عدم راه‌اندازی موتور DC
• نوسان شدید سرعت
• قطع شدن خروجی آرمیچر
• عدم تحریک فیلد (Field Failure)
• سوختن فیوز ورودی
• افزایش جریان موتور
• ریست شدن دستگاه
• داغ شدن بیش از حد هیت‌سینک
• عملکرد نامناسب در تغییر سرعت

بررسی اولیه دستگاه

پس از دریافت دستگاه مراحل زیر انجام شد:

• تست برق ورودی سه‌فاز
• بررسی پل تریستوری
• تست مدار فیلد
• اندازه‌گیری ولتاژ آرمیچر
• بررسی برد قدرت
• تست برد کنترل
• بررسی مدار فیدبک سرعت
• تست منبع تغذیه داخلی
• کنترل فن خنک‌کننده

در بررسی اولیه مشخص شد خرابی تریستورهای قدرت، مدار فیلد و برد تغذیه باعث توقف عملکرد دستگاه شده است.

عیب‌یابی تخصصی درایو PARKER 590+

بررسی مدار قدرت

• تست تریستورها (SCR)
• بررسی مدار Snubber
• کنترل فیوزهای قدرت
• بررسی مسیرهای PCB
• تست خروجی آرمیچر

بررسی مدار Field

در این بخش:

• اندازه‌گیری ولتاژ Field
• تست مدار تحریک
• بررسی فیوز Field
• کنترل جریان تحریک

بررسی برد کنترل

• تست CPU
• بررسی حافظه
• کنترل ورودی‌های آنالوگ
• تست ورودی و خروجی دیجیتال
• بررسی ارتباطات صنعتی

تعمیر برد قدرت

در این پروژه اقدامات زیر انجام شد:

• تعویض تریستورهای معیوب
• تعمیر برد قدرت
• تعویض دیودهای آسیب‌دیده
• تعمیر مسیرهای PCB
• تست کامل خروجی آرمیچر
• بررسی مدار حفاظت

تعمیر مدار تحریک (Field)

برای رفع مشکل تحریک موتور اقدامات زیر انجام شد:

• تعمیر مدار Field
• تعویض قطعات آسیب‌دیده
• تنظیم جریان تحریک
• تست ولتاژ Field
• کنترل عملکرد موتور

تعمیر منبع تغذیه

در این بخش:

• تعویض خازن‌های فرسوده
• تعمیر مدار PWM
• تعویض رگولاتورها
• تست ولتاژهای داخلی
• کنترل پایداری تغذیه

تعمیر برد کنترل

برد کنترل وظیفه مدیریت تمامی عملکردهای درایو را بر عهده دارد.

در این پروژه:

• تست پردازنده
• بررسی حافظه
• کنترل مدارهای فرمان
• تست ورودی‌های آنالوگ
• بررسی خروجی‌های کنترلی
• تست ارتباط RS485

خطاهای رایج PARKER 590+

در این سری معمولاً خطاهای زیر مشاهده می‌شوند:

• Over Current
• Over Voltage
• Under Voltage
• Field Failure
• Armature Fault
• Feedback Loss
• Over Temperature
• Thyristor Fault
• Speed Feedback Fault
• External Trip

راهنمای رسمی این سری دارای بخش اختصاصی Trips and Fault Finding برای تشخیص و رفع خطاها است.

علت خرابی درایو PARKER

نوسانات برق

باعث آسیب به تریستورها و مدار قدرت می‌شود.

اضافه بار موتور

افزایش جریان باعث آسیب به مدار قدرت و خروجی آرمیچر می‌شود.

خرابی سیستم خنک‌کننده

افزایش دمای داخلی موجب کاهش عمر قطعات قدرت خواهد شد.

استهلاک خازن‌ها

خشک شدن خازن‌های الکترولیتی باعث ناپایداری عملکرد دستگاه می‌شود.

آلودگی محیط صنعتی

گرد و غبار و رطوبت می‌توانند باعث اتصال کوتاه و خرابی بردهای الکترونیکی شوند.

سرویس دوره‌ای درایو PARKER 590+

برای افزایش طول عمر دستگاه توصیه می‌شود:

• تمیزکاری داخلی
• بررسی فن خنک‌کننده
• کنترل تریستورها
• بررسی ولتاژ Field
• تست اتصالات قدرت
• کنترل پارامترهای دستگاه
• بررسی خطاهای ذخیره‌شده
• تست عملکرد موتور DC

تست نهایی پس از تعمیر

پس از پایان تعمیرات، تست‌های زیر انجام شد:

• تست روشن شدن دستگاه
• تست خروجی آرمیچر
• تست مدار تحریک
• تست راه‌اندازی موتور DC
• تست تغییر سرعت
• تست عملکرد تحت بار
• تست دمای کاری
• تست عملکرد مدارهای حفاظتی

پس از انجام تمامی تست‌ها، دستگاه بدون خطا آماده بهره‌برداری شد.

تعمیر تخصصی انواع درایو PARKER

در مجموعه برزین الکترونیک خدمات زیر ارائه می‌شود:

• تعمیر PARKER 590+
• تعمیر PARKER 591+
• تعمیر Eurotherm 590
• تعمیر برد قدرت DC Drive
• تعمیر تریستورهای قدرت
• تعمیر مدار Field
• تعمیر برد کنترل
• تعمیر انواع درایو DC صنعتی

سوالات متداول

آیا درایو PARKER 590+ قابل تعمیر است؟

بله، در اکثر موارد خرابی‌های مربوط به برد قدرت، تریستورها، مدار فیلد، منبع تغذیه و برد کنترل قابل تعمیر هستند.

علت خطای Field Failure چیست؟

این خطا معمولاً به خرابی مدار تحریک، قطعی سیم‌پیچ فیلد، فیوز Field یا مدار کنترل مربوط می‌شود.

مدت زمان تعمیر چقدر است؟

بسته به نوع خرابی، معمولاً بین 2 تا 5 روز کاری زمان نیاز است.

آیا دستگاه پس از تعمیر تست می‌شود؟

بله، تمامی درایوها پس از تعمیر تحت تست کامل با موتور، تست بار و بررسی عملکرد حفاظتی قرار می‌گیرند.

جمع‌بندی

تعمیر DC Drive PARKER 590+ نیازمند تخصص در زمینه الکترونیک قدرت، درایوهای DC، مدارهای تریستوری و سیستم‌های کنترل سرعت موتور است. در این پروژه، برد قدرت، مدار تحریک، منبع تغذیه، برد کنترل و مدارهای حفاظتی به‌صورت کامل عیب‌یابی و تعمیر شدند و دستگاه پس از تست کامل عملکرد، بدون خطا آماده بهره‌برداری مجدد شد. سری 590+ با قابلیت کنترل دقیق موتورهای DC، برنامه‌ریزی پیشرفته و نسخه‌های چهارربع و تک‌ربع، از پرکاربردترین درایوهای صنعتی در صنایع سنگین محسوب می‌شود.
