تعمیر کنترلر Rexroth HNC100.1 و HNC100.2 | تعمیر تخصصی کنترل محور هیدرولیک و CNC

تعمیر کنترلر Bosch Rexroth HNC100.1 و HNC100.2 به صورت تخصصی در مجموعه برزین الکترونیک انجام شد. این کنترلرها به دلیل عدم راه‌اندازی، خطای ارتباطی با PLC، از دست رفتن کنترل محور و ایجاد آلارم‌های سیستمی برای تعمیر ارسال شدند. پس از بررسی اولیه مشخص شد بخش منبع تغذیه داخلی، پردازنده کنترل، مدارهای ورودی/خروجی و ارتباط BUS دچار آسیب شده و نیاز به عیب‌یابی تخصصی دارد.

کنترلرهای سری HNC100 از محصولات حرفه‌ای شرکت Bosch Rexroth هستند که برای کنترل دقیق محورهای هیدرولیک و الکترومکانیک در ماشین‌آلات صنعتی استفاده می‌شوند. این سیستم‌ها معمولاً در دستگاه‌های پرس، ماشین‌ابزار، خطوط انتقال و سیستم‌های اتوماسیون سنگین کاربرد دارند.

خرابی این کنترلرها می‌تواند باعث توقف کامل دستگاه و از کار افتادن سیستم حرکتی شود، بنابراین تعمیر تخصصی آن‌ها اهمیت بسیار بالایی دارد.

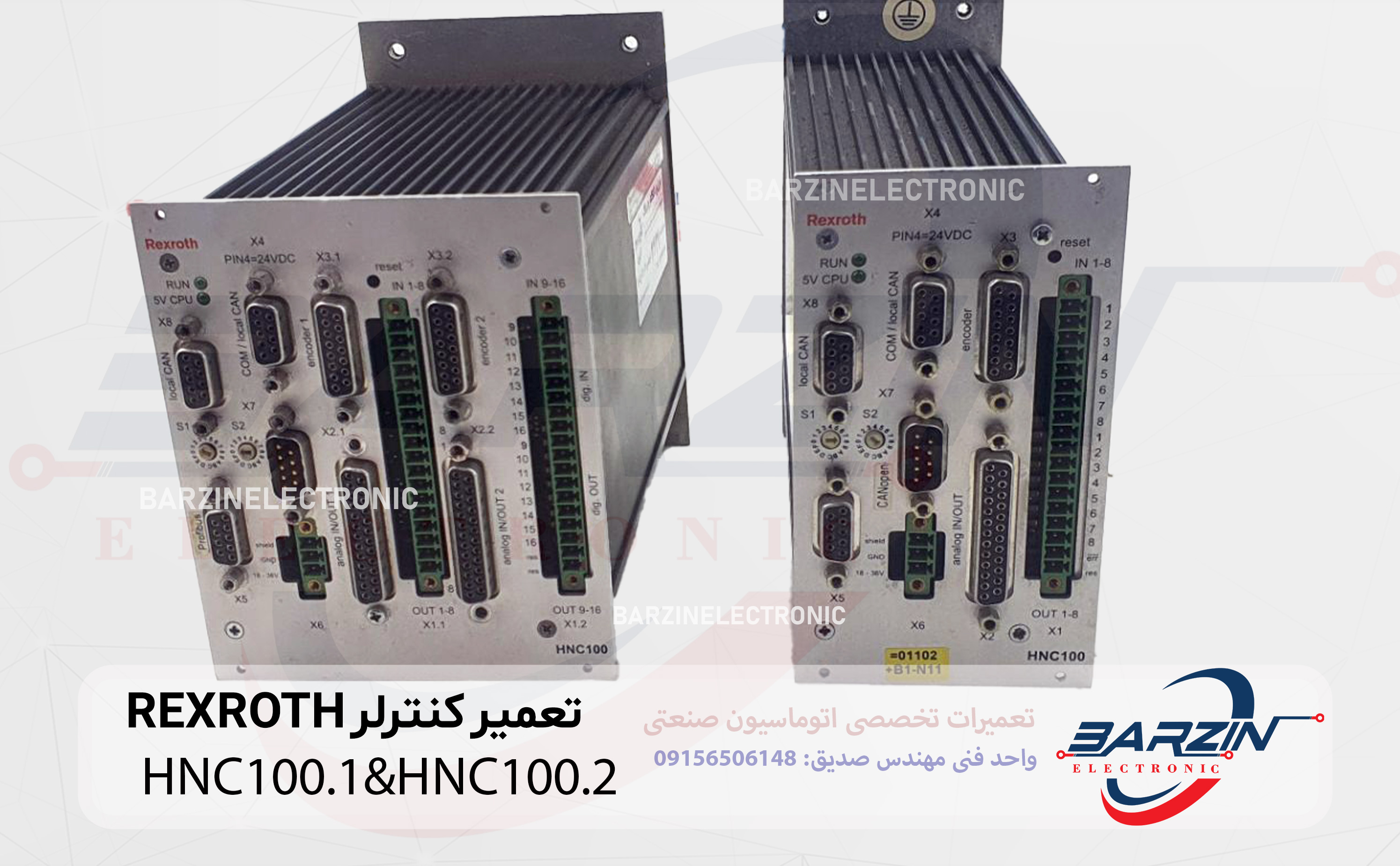

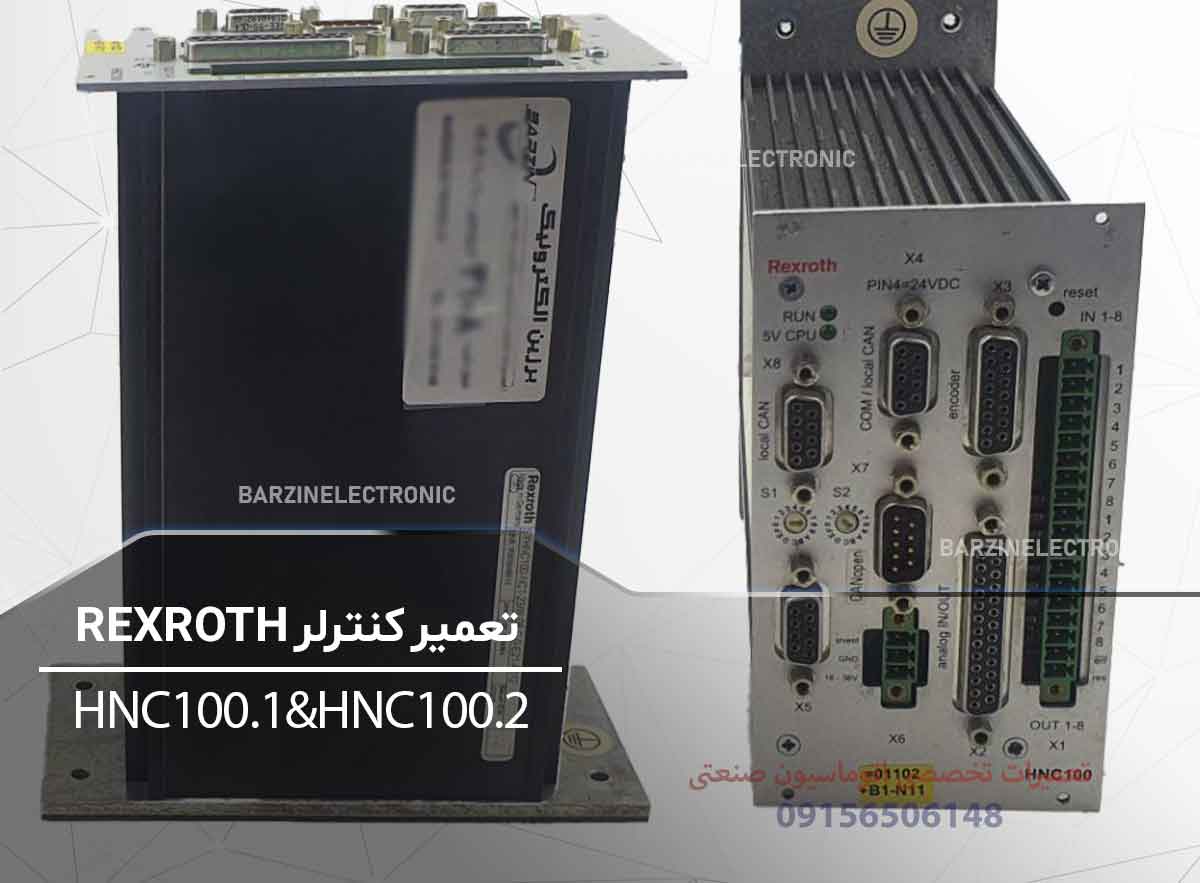

معرفی کنترلر Rexroth HNC100.1 / HNC100.2

کنترلرهای VT-HNC100 از سری کنترل‌های دیجیتال NC شرکت Rexroth هستند که برای کنترل حلقه بسته محورهای هیدرولیکی و الکترومکانیکی طراحی شده‌اند. این کنترلرها قابلیت برنامه‌ریزی داشته و می‌توانند چند محور مستقل را مدیریت کنند.

ویژگی‌های مهم این سری:

• کنترل موقعیت، سرعت، فشار و نیرو
• قابلیت کنترل چند محور (1 تا 4 محور بسته به مدل)
• ارتباط با PLC و سیستم‌های بالادستی
• برنامه‌ریزی توسط نرم‌افزار WIN-PED
• مناسب برای سیستم‌های هیدرولیک صنعتی
• مقاومت بالا در محیط‌های صنعتی سخت
• دارای ورودی/خروجی دیجیتال و آنالوگ
• قابلیت شبکه صنعتی (CANopen / Profibus / Ethernet بسته به نسخه)

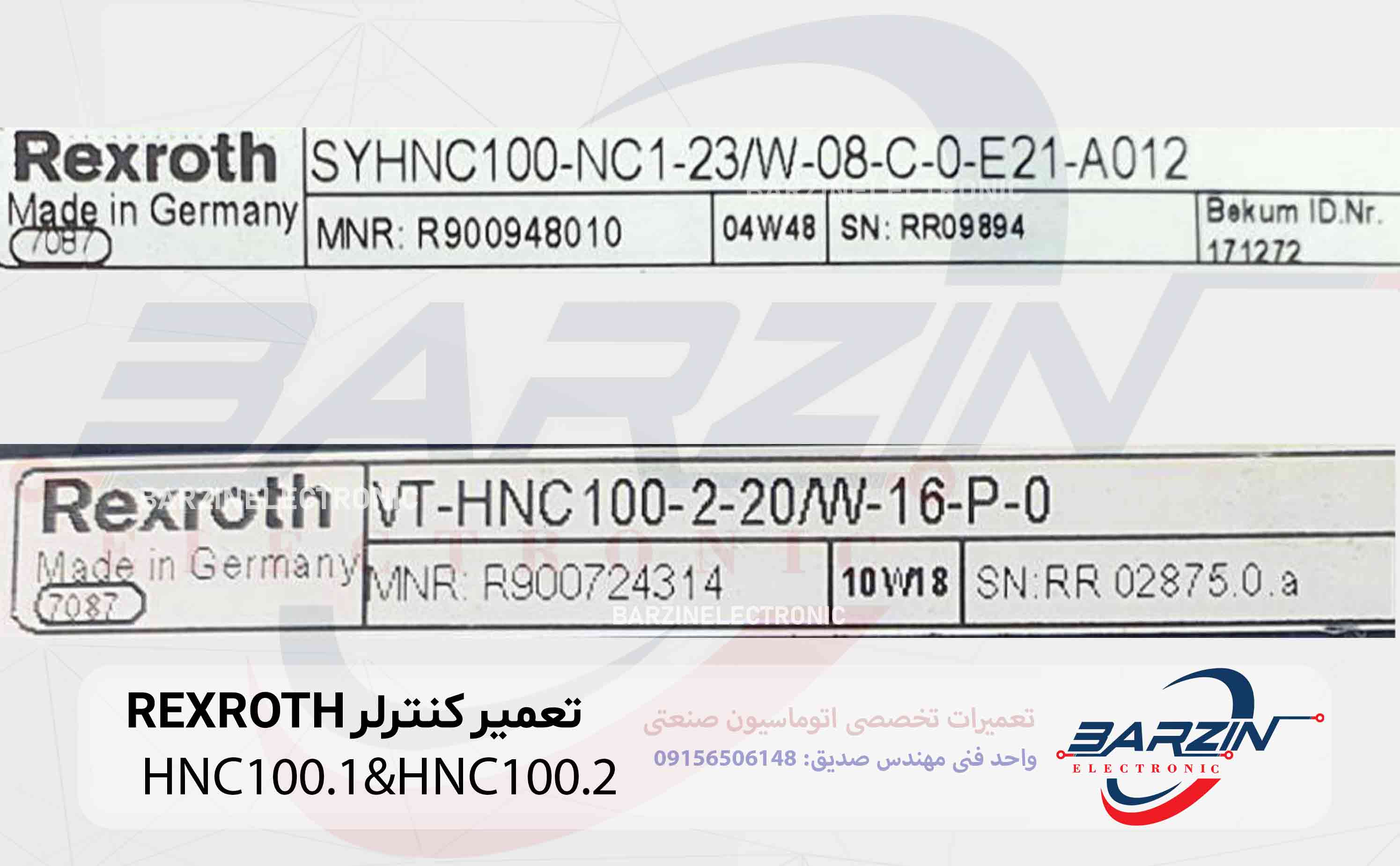

تفاوت HNC100.1 و HNC100.2

این دو مدل از نظر ساختار کلی مشابه هستند اما در تعداد محور و ظرفیت کنترل تفاوت دارند:

• HNC100.1 → معمولاً کنترل 1 محور هیدرولیک یا الکترومکانیک
• HNC100.2 → کنترل 2 محور مستقل با پردازش همزمان

در نسخه‌های بالاتر این خانواده امکان کنترل چند محور بیشتر نیز وجود دارد.

کاربردهای کنترلر HNC100

این کنترلرها در صنایع سنگین استفاده می‌شوند:

• دستگاه‌های پرس هیدرولیک
• ماشین‌آلات تزریق پلاستیک
• خطوط تولید صنعتی
• ماشین‌ابزارهای CNC هیدرولیک
• سیستم‌های انتقال و جابه‌جایی
• تجهیزات تست صنعتی
• صنایع فولاد و فلزکاری
• ماشین‌آلات خاص و سفارشی

علائم خرابی کنترلر Rexroth HNC100

در این پروژه، دستگاه دارای چندین ایراد همزمان بود:

• روشن نشدن کنترلر
• عدم ارتباط با PLC یا HMI
• خطای BUS (CANopen / Profibus)
• از دست رفتن کنترل محور
• ریست شدن مداوم سیستم
• عدم اجرای فرمان‌های حرکتی
• آلارم‌های داخلی CPU
• قطع شدن ورودی/خروجی‌ها
• داغ شدن غیرعادی برد

این مشکلات معمولاً به خرابی پاور، CPU، حافظه یا مدار ارتباطی مربوط می‌شوند.

بررسی اولیه دستگاه

پس از دریافت کنترلر، بررسی اولیه انجام شد:

• تست ورودی تغذیه 24V
• بررسی سلامت فیوزها و مدار پاور
• کنترل وضعیت برد اصلی
• بررسی پین‌های ارتباطی BUS
• تست ظاهری قطعات و آثار سوختگی
• بررسی کانکتورها و سوکت‌ها

در این پروژه نشانه‌هایی از نوسان برق و آسیب در بخش تغذیه و مدار کنترل داخلی مشاهده شد.

عیب‌یابی تخصصی HNC100

فرآیند عیب‌یابی به صورت مرحله‌ای انجام شد:

1. تست کامل پاور داخلی و رگولاتورها
2. بررسی پردازنده و حافظه سیستم
3. تست ورودی/خروجی‌های دیجیتال و آنالوگ
4. بررسی ارتباط CANopen / Profibus
5. تست مسیرهای سیگنال کنترل محور
6. بررسی نرم‌افزار داخلی و وضعیت firmware

پس از این تست‌ها، چند بخش معیوب شناسایی و برای تعمیر آماده شد.

تعمیر برد پاور و تغذیه

یکی از مهم‌ترین بخش‌های خرابی در HNC100، بخش تغذیه است.

در این پروژه:

• تعویض خازن‌های معیوب
• تعمیر رگولاتورهای ولتاژ
• بازسازی مسیرهای سوخته PCB
• تست ولتاژهای 5V / 12V / 24V
• بررسی پایداری تغذیه تحت بار

پس از تعمیر، پایداری کامل ولتاژها تأیید شد.

تعمیر برد CPU و کنترل محور

برد CPU وظیفه پردازش تمام فرمان‌های حرکتی را دارد.

در این بخش:

• تست پردازنده و حافظه RAM/EPROM
• بررسی ارتباط داخلی باس
• رفع خطاهای نرم‌افزاری سطح پایین
• تست الگوریتم کنترل محور
• بررسی ارتباط با ماژول‌های I/O

پس از تعمیر، سیستم توانست مجدداً فرمان‌های کنترلی را پردازش کند.

تعمیر بخش ارتباطی (BUS System)

کنترلر HNC100 وابسته به شبکه صنعتی است.

در این پروژه:

• تست CANopen / Profibus
• تعمیر مدارهای ارتباطی
• بررسی فیلترهای نویز
• تعویض آی‌سی‌های ارتباطی آسیب‌دیده
• تست ارتباط با PLC و HMI

پس از تعمیر، ارتباط پایدار بین کنترلر و سیستم مرکزی برقرار شد.

علت خرابی کنترلر HNC100

دلایل رایج خرابی این سیستم‌ها:

• نوسانات برق صنعتی
• خرابی منبع تغذیه 24V
• نویز شدید در تابلو برق
• گرمای بیش از حد
• استهلاک قطعات الکترونیکی
• خرابی شبکه صنعتی (BUS Fault)
• نفوذ گرد و غبار یا رطوبت

اهمیت سرویس دوره‌ای کنترلرهای صنعتی

سرویس دوره‌ای باعث افزایش عمر سیستم می‌شود:

• بررسی تغذیه و ولتاژها
• تمیزکاری بردها
• تست ارتباطات شبکه
• بررسی دمای کاری
• کنترل خطاهای نرم‌افزاری
• تست I/O ها

تست نهایی پس از تعمیر

پس از اتمام تعمیرات:

• تست روشن شدن بدون خطا
• تست ارتباط با PLC
• تست کنترل محور
• تست ورودی/خروجی‌ها
• تست پایداری طولانی‌مدت
• بررسی خطاهای سیستم

در نهایت دستگاه با موفقیت وارد مدار شد و عملکرد آن تأیید گردید.

تعمیر تخصصی کنترلرهای Rexroth و سیستم‌های هیدرولیک

در مجموعه برزین الکترونیک تعمیر انواع سیستم‌های زیر انجام می‌شود:

• کنترلر Rexroth HNC100
• کنترلرهای هیدرولیک صنعتی
• PLC و سیستم‌های اتوماسیون
• درایوهای صنعتی
• HMI و پنل‌های اپراتوری
• بردهای کنترل محور CNC

سوالات متداول

هزینه تعمیر HNC100 چقدر است؟

بسته به نوع خرابی (پاور، CPU یا ارتباط) متفاوت است.

زمان تعمیر چقدر است؟

معمولاً بین 2 تا 5 روز کاری.

آیا کنترلر قابل تعمیر است؟

بله، در بیشتر موارد بردهای CPU و پاور قابل تعمیر هستند.

علت اصلی خرابی چیست؟

نوسان برق، نویز صنعتی و خرابی تغذیه از مهم‌ترین عوامل هستند.

جمع‌بندی

تعمیر کنترلر Bosch Rexroth HNC100.1 و HNC100.2 یک فرآیند تخصصی در حوزه کنترل صنعتی و هیدرولیک است. در این پروژه، دستگاه پس از عیب‌یابی کامل، تعمیر بخش تغذیه، CPU و ارتباطات صنعتی، دوباره وارد مدار شد و عملکرد آن به حالت پایدار بازگشت.

این کنترلرها نقش حیاتی در سیستم‌های هیدرولیک و ماشین‌آلات سنگین دارند و نگهداری صحیح آن‌ها از توقف خط تولید جلوگیری می‌کند.
