تعمیر سروو موتور Bosch Rexroth KSM01 به‌صورت تخصصی در مجموعه برزین الکترونیک انجام می‌شود. سروو موتورهای رکسروت از تجهیزات مهم در سیستم‌های اتوماسیون صنعتی، ماشین‌آلات CNC، سیستم‌های حرکتی و تجهیزات تولیدی هستند و خرابی آن‌ها می‌تواند باعث توقف کامل یک خط تولید یا ماشین صنعتی شود.

سروو موتور برخلاف یک موتور الکتریکی معمولی فقط وظیفه ایجاد چرخش ندارد؛ بلکه در یک سیستم سروو، موتور باید بتواند حرکت، سرعت و موقعیت را با دقت مناسب دنبال کند. به همین دلیل هنگام تعمیر سروو موتور Bosch Rexroth KSM01، علاوه بر بخش الکتریکی موتور، قسمت‌های مکانیکی، سیستم فیدبک، انکودر، کابل‌ها، کانکتورها و وضعیت شفت نیز باید بررسی شوند.

Bosch Rexroth سروو موتورها را برای استفاده در سیستم‌های Drive & Control و کاربردهای اتوماسیون صنعتی ارائه می‌کند و در خدمات رسمی خود نیز تعمیر و تست تجهیزات الکتریکی و سیستم‌های درایو و کنترل را پوشش می‌دهد.

در تعمیر تخصصی Rexroth KSM01 ابتدا وضعیت ظاهری موتور و اطلاعات کامل روی پلاک آن بررسی می‌شود. سپس سیم‌پیچ‌ها، عایق، اتصالات، شفت، بلبرینگ‌ها و سیستم فیدبک مورد آزمایش قرار می‌گیرند تا علت اصلی خرابی مشخص شود.

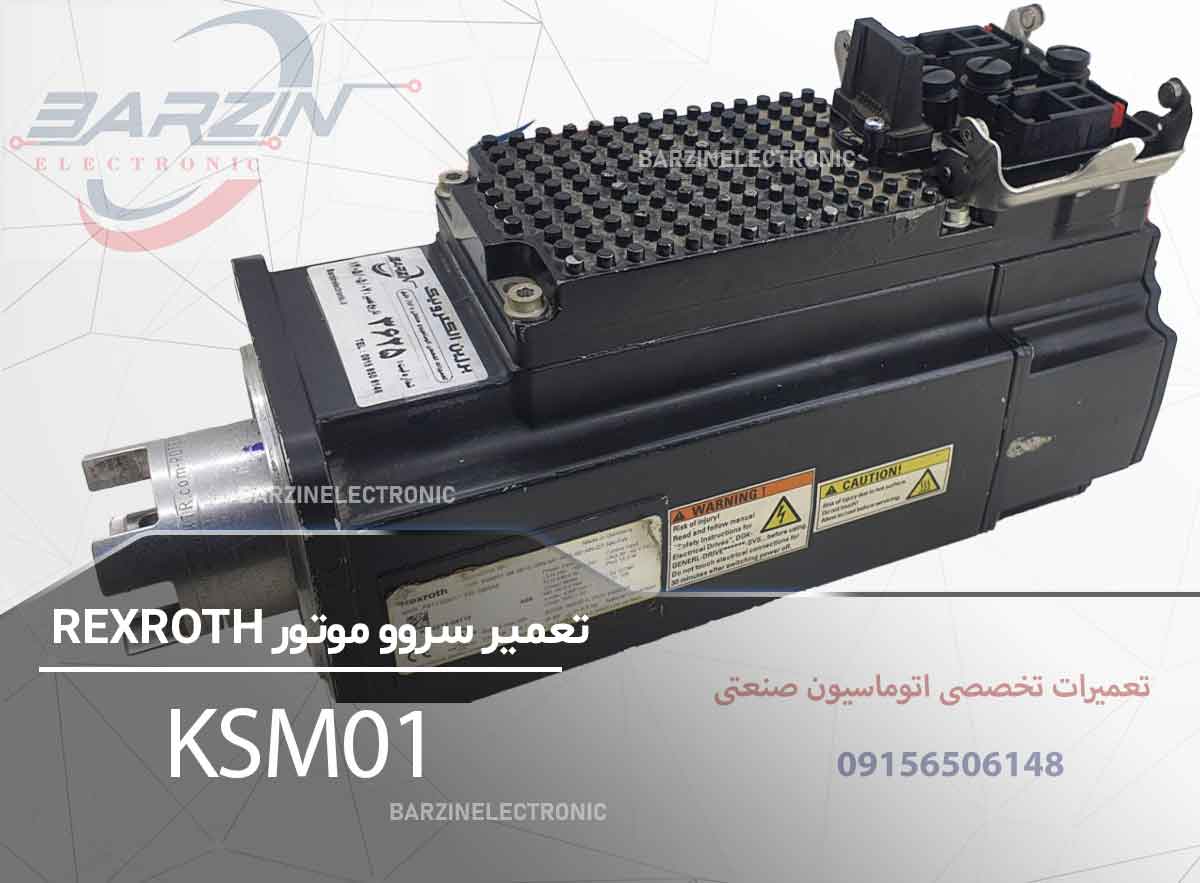

معرفی سروو موتور Bosch Rexroth KSM01

Bosch Rexroth KSM01 یک تجهیز سروو از خانواده محصولات حرکتی رکسروت است که در سیستم‌های اتوماسیون صنعتی و ماشین‌آلات دارای کنترل حرکت مورد استفاده قرار می‌گیرد.

در یک سیستم سروو، موتور باید بتواند فرمان دریافتی از درایو را با دقت اجرا کند.

در این سیستم معمولاً چند بخش اصلی در کنار یکدیگر کار می‌کنند:

• سروو موتور

• سروو درایو

• انکودر یا سیستم فیدبک

• کابل قدرت

• کابل فیدبک

• کنترلر یا PLC

• بخش مکانیکی ماشین

بنابراین زمانی که موتور حرکت نمی‌کند، نباید بلافاصله خود موتور را خراب فرض کرد.

ممکن است مشکل از درایو، کابل، انکودر، تنظیمات یا حتی قسمت مکانیکی ماشین باشد.

به همین دلیل عیب‌یابی اصولی باید کل سیستم را در نظر بگیرد.

چرا تعمیر سروو موتور KSM01 اهمیت دارد؟

در بسیاری از ماشین‌آلات صنعتی، سروو موتور مستقیماً به یک مکانیزم دقیق متصل است.

برای مثال ممکن است موتور وظیفه حرکت دادن:

• محور دستگاه

• میز CNC

• سیستم انتقال

• مکانیزم برش

• سیستم بسته‌بندی

• محور ربات

• مکانیزم جابه‌جایی

• سیستم موقعیت‌دهی

را داشته باشد.

در این شرایط حتی یک مشکل کوچک در موتور می‌تواند باعث ایجاد خطای موقعیت، لرزش، کاهش دقت یا توقف ماشین شود.

از طرف دیگر، تعویض کامل سروو موتور در بسیاری از ماشین‌آلات قدیمی می‌تواند هزینه بالایی داشته باشد و پیدا کردن مدل دقیق جایگزین نیز همیشه ساده نیست.

به همین دلیل تعمیر تخصصی سروو موتور می‌تواند گزینه مناسبی برای بازگرداندن تجهیز به چرخه کاری باشد.

اجزای مهم سروو موتور Rexroth

برای عیب‌یابی صحیح سروو موتور KSM01، باید قسمت‌های مختلف موتور بررسی شوند.

مهم‌ترین بخش‌ها عبارت‌اند از:

سیم‌پیچ موتور

سیم‌پیچ‌ها وظیفه ایجاد میدان مغناطیسی لازم برای چرخش موتور را بر عهده دارند.

خرابی سیم‌پیچ ممکن است باعث افزایش جریان، کاهش توان، گرم شدن موتور یا عدم حرکت صحیح شود.

روتور

روتور قسمت چرخنده موتور است و وضعیت مکانیکی آن باید بررسی شود.

شفت

شفت موتور باید از نظر تاب‌داشتگی، آسیب مکانیکی و وضعیت محل اتصال به ماشین بررسی شود.

بلبرینگ‌ها

بلبرینگ معیوب می‌تواند باعث ایجاد صدا، لرزش، افزایش دما و افزایش بار مکانیکی موتور شود.

سیستم فیدبک

سیستم فیدبک برای اطلاع درایو از وضعیت حرکت موتور اهمیت زیادی دارد.

کانکتورها

شل شدن یا آسیب کانکتورها می‌تواند باعث قطع شدن موتور یا ایجاد خطا شود.

علائم خرابی سروو موتور Bosch Rexroth KSM01

خرابی سروو موتور می‌تواند با علائم مختلفی خودش را نشان دهد.

مهم‌ترین علائم عبارت‌اند از:

• موتور روشن نمی‌شود.

• موتور حرکت نمی‌کند.

• موتور فقط در بعضی شرایط حرکت می‌کند.

• موتور لرزش دارد.

• موتور صدای غیرعادی ایجاد می‌کند.

• دمای موتور افزایش پیدا می‌کند.

• درایو خطای موتور ایجاد می‌کند.

• خطای انکودر ظاهر می‌شود.

• موقعیت موتور درست تشخیص داده نمی‌شود.

• موتور قدرت کافی ندارد.

• موتور هنگام استارت متوقف می‌شود.

• حرکت موتور ناپایدار است.

• محور ماشین موقعیت صحیح را پیدا نمی‌کند.

• جریان موتور بیش از حد افزایش پیدا می‌کند.

• موتور در زمان کار ناگهان متوقف می‌شود.

البته هر یک از این علائم می‌تواند علت متفاوتی داشته باشد.

عیب‌یابی سروو موتور KSM01

اولین مرحله در تعمیر سروو موتور، عیب‌یابی است.

در این مرحله موتور بدون باز کردن کامل، از نظر ظاهری بررسی می‌شود.

موارد زیر کنترل می‌شوند:

• پلاک موتور

• شماره فنی

• کانکتورها

• کابل‌ها

• بدنه

• شفت

• آثار ضربه

• آثار سوختگی

• آثار روغن

• آثار رطوبت

• آلودگی

• وضعیت مکانیکی

اطلاعات روی پلاک موتور اهمیت زیادی دارد؛ زیرا خانواده سروو موتورهای Rexroth دارای مدل‌ها و نسخه‌های مختلف هستند و مشخصات دقیق باید از روی شماره کامل تجهیز مشخص شود.

بررسی سیم‌پیچ سروو موتور

یکی از مهم‌ترین مراحل تعمیر، بررسی سیم‌پیچ‌های موتور است.

در این مرحله مقاومت فازها با یکدیگر مقایسه می‌شود.

اگر یکی از فازها اختلاف قابل توجهی با فازهای دیگر داشته باشد، احتمال وجود مشکل در سیم‌پیچ یا اتصالات وجود دارد.

علاوه بر مقاومت، وضعیت عایق سیم‌پیچ نیز باید بررسی شود.

ضعف عایق می‌تواند در زمان اتصال موتور به درایو باعث ایجاد جریان نشتی یا خطا شود.

تست عایق موتور

تست عایق یکی از مراحل مهم بررسی موتورهای صنعتی است.

هدف از این تست مشخص کردن وضعیت عایق سیم‌پیچ نسبت به بدنه و سایر قسمت‌هاست.

اگر عایق موتور ضعیف شده باشد، ممکن است درایو دچار خطا شود یا حتی قطعات قدرت آن آسیب ببینند.

به همین دلیل قبل از اتصال یک موتور مشکوک به سروو درایو، باید وضعیت عایق آن بررسی شود.

بررسی بلبرینگ سروو موتور

بلبرینگ‌ها نقش مهمی در حرکت نرم شفت دارند.

خرابی بلبرینگ می‌تواند باعث:

• صدای غیرعادی

• لرزش

• افزایش دما

• افزایش اصطکاک

• افزایش جریان موتور

• کاهش دقت حرکت

شود.

اگر موتور در حالت آزاد صدای غیرعادی داشته باشد، بخش مکانیکی باید با دقت بیشتری بررسی شود.

بررسی شفت موتور

شفت سروو موتور باید از نظر سلامت مکانیکی بررسی شود.

تاب‌داشتگی یا آسیب شفت می‌تواند باعث ایجاد لرزش در زمان کار شود.

همچنین محل اتصال موتور به کوپلینگ و مکانیزم ماشین باید بررسی شود.

گاهی اوقات مشکل ظاهراً از سروو موتور است اما در واقع کوپلینگ یا مکانیزم متصل به موتور دچار مشکل شده است.

بررسی انکودر سروو موتور

یکی از مهم‌ترین قسمت‌های سیستم سروو، فیدبک موقعیت است.

درایو برای کنترل دقیق موتور نیاز دارد بداند موتور در چه موقعیتی قرار دارد و با چه سرعتی حرکت می‌کند.

اگر فیدبک صحیح نباشد، ممکن است سیستم با خطای Position یا Feedback مواجه شود.

در هنگام تعمیر باید موارد زیر بررسی شوند:

• کانکتور فیدبک

• کابل فیدبک

• تغذیه فیدبک

• سیگنال‌های خروجی

• وضعیت انکودر

• مدار دریافت فیدبک در درایو

علائم خرابی انکودر

خرابی انکودر یا مسیر فیدبک ممکن است باعث ایجاد مشکلات زیر شود:

• موتور حرکت نمی‌کند.

• موتور لرزش دارد.

• موتور بعد از استارت متوقف می‌شود.

• درایو خطای Feedback می‌دهد.

• موقعیت محور اشتباه است.

• سیستم Servo Ready نمی‌شود.

• موتور در جهت نامناسب حرکت می‌کند.

• خطای موقعیت ایجاد می‌شود.

بنابراین اگر سروو موتور KSM01 حرکت نمی‌کند، نباید بدون بررسی فیدبک، موتور را معیوب اعلام کرد.

بررسی کابل سروو موتور

کابل یکی از قسمت‌هایی است که گاهی در عیب‌یابی نادیده گرفته می‌شود.

کابل قدرت و کابل فیدبک هر دو باید بررسی شوند.

کابل آسیب‌دیده می‌تواند باعث:

• قطعی لحظه‌ای

• اتصال کوتاه

• خطای موتور

• خطای انکودر

• افزایش جریان

• توقف ناگهانی

شود.

همچنین کانکتورها باید از نظر شل بودن، اکسید شدن و آسیب مکانیکی بررسی شوند.

بررسی دمای سروو موتور

افزایش دمای موتور می‌تواند نشانه وجود مشکل باشد.

علت افزایش دما ممکن است یکی از موارد زیر باشد:

• بار مکانیکی زیاد

• خرابی بلبرینگ

• مشکل سیم‌پیچ

• تهویه نامناسب

• کارکرد طولانی در شرایط سنگین

• تنظیمات نامناسب درایو

• جریان بالا

• اصطکاک مکانیکی

بنابراین در تعمیر باید علت افزایش دما مشخص شود و صرفاً به خنک کردن موتور اکتفا نشود.

علت لرزش سروو موتور Rexroth

لرزش موتور یکی از مشکلات مهم در سیستم‌های سروو است.

دلایل احتمالی عبارت‌اند از:

مشکل مکانیکی

مانند خرابی بلبرینگ، کوپلینگ یا محور.

مشکل فیدبک

اگر اطلاعات موقعیت صحیح نباشد، درایو ممکن است موتور را نادرست کنترل کند.

تنظیمات درایو

تنظیمات کنترل سروو می‌تواند روی رفتار موتور تأثیر داشته باشد.

مشکل سیم‌پیچ

عدم تعادل در سیم‌پیچ‌ها نیز می‌تواند باعث عملکرد نامناسب شود.

بار مکانیکی

بار نامناسب یا گیرکردن مکانیزم می‌تواند باعث لرزش شود.

علت صدای غیرعادی سروو موتور

صدای غیرعادی همیشه به معنی خرابی الکتریکی موتور نیست.

ممکن است دلیل صدا:

• بلبرینگ

• کوپلینگ

• بار مکانیکی

• تماس مکانیکی

• شفت

• تنظیمات سروو

• لرزش مکانیکی ماشین

باشد.

بنابراین برای تشخیص دقیق باید موتور هم در حالت آزاد و هم در شرایط کاری مناسب بررسی شود.

تعمیر سیم‌پیچ سروو موتور KSM01

اگر در تست‌های الکتریکی مشخص شود که سیم‌پیچ موتور آسیب دیده است، امکان بررسی تخصصی سیم‌پیچ وجود دارد.

در چنین شرایطی باید مشخص شود:

• کدام فاز آسیب دیده است.

• نوع آسیب چیست.

• آیا عایق تخریب شده است.

• آیا سیم‌پیچ اتصال کوتاه دارد.

• آیا تعمیر سیم‌پیچ از نظر فنی امکان‌پذیر است.

پس از انجام تعمیر، موتور باید مجدداً تست الکتریکی و مکانیکی شود.

تعمیر بخش مکانیکی سروو موتور

تعمیر سروو موتور فقط تعمیر سیم‌پیچ نیست.

در صورت وجود مشکل مکانیکی، مواردی مانند:

• بلبرینگ

• شفت

• آب‌بندی

• قطعات مکانیکی

• اتصالات

• کوپلینگ

باید بررسی شوند.

هدف این است که موتور پس از تعمیر از نظر الکتریکی و مکانیکی عملکرد مناسبی داشته باشد.

بررسی سروو موتور با درایو Rexroth

سروو موتور باید در کنار درایو مناسب خودش تست شود.

در سیستم واقعی، عملکرد موتور به عوامل مختلفی وابسته است:

• سروو درایو

• پارامترها

• فیدبک

• کابل‌ها

• کنترلر

• بار مکانیکی

به همین دلیل اگر موتور روی میز تست عملکرد خوبی داشته باشد، باز هم تست نهایی روی سیستم مربوطه اهمیت دارد.

تست سروو موتور بعد از تعمیر

پس از تعمیر، موتور نباید بدون بررسی به دستگاه اصلی متصل شود.

ابتدا تست‌های لازم انجام می‌شوند.

تست الکتریکی

مقاومت سیم‌پیچ‌ها و وضعیت عایق بررسی می‌شود.

تست مکانیکی

شفت، بلبرینگ و حرکت موتور بررسی می‌شوند.

تست فیدبک

عملکرد انکودر و مسیر فیدبک بررسی می‌شود.

تست عملکرد

موتور در شرایط کنترل‌شده راه‌اندازی می‌شود.

تست نهایی

عملکرد موتور در شرایط کاری مناسب بررسی می‌شود.

تست نهایی سروو موتور Bosch Rexroth KSM01

در مرحله نهایی، موارد زیر بررسی می‌شوند:

• راه‌اندازی موتور

• جهت چرخش

• سرعت

• جریان

• دمای کاری

• صدای موتور

• لرزش

• عملکرد فیدبک

• موقعیت

• پاسخ به فرمان

• عملکرد تحت بار

این تست‌ها کمک می‌کنند مشخص شود موتور پس از تعمیر فقط «روشن» نمی‌شود، بلکه عملکرد واقعی آن نیز بررسی شده است.

دلایل خرابی سروو موتور رکسروت

عوامل مختلفی می‌توانند باعث خرابی سروو موتور شوند.

اضافه بار

بار بیشتر از ظرفیت موتور باعث افزایش جریان و دما می‌شود.

خرابی مکانیکی

گیر کردن محور یا خرابی بلبرینگ می‌تواند فشار زیادی به موتور وارد کند.

گرمای زیاد

دمای بالا باعث کاهش عمر عایق و قطعات داخلی می‌شود.

رطوبت

رطوبت می‌تواند به عایق و اتصالات آسیب وارد کند.

آلودگی

وجود روغن، گردوغبار و آلودگی صنعتی می‌تواند مشکلات مکانیکی و حرارتی ایجاد کند.

مشکل کابل

اتصال کوتاه یا قطعی کابل می‌تواند باعث آسیب موتور یا درایو شود.

مشکل سروو درایو

درایو معیوب نیز می‌تواند باعث ایجاد شرایط نامناسب برای موتور شود.

چرا قبل از تعمیر باید سروو درایو هم بررسی شود؟

گاهی موتور برای تعمیر ارسال می‌شود اما علت اصلی خرابی از درایو است.

برای مثال ممکن است:

• مدار قدرت درایو مشکل داشته باشد.

• جریان خروجی درایو نامتعادل باشد.

• پارامترها اشتباه باشند.

• مدار فیدبک درایو مشکل داشته باشد.

• کابل موتور آسیب دیده باشد.

در چنین شرایطی اگر فقط موتور تعمیر شود و دوباره به همان سیستم معیوب متصل شود، احتمال آسیب مجدد وجود دارد.

بنابراین در تعمیر حرفه‌ای سروو موتور باید شرایط کاری موتور نیز بررسی شود.

تعمیر تخصصی سروو موتور Bosch Rexroth

در مجموعه برزین الکترونیک عیب‌یابی و تعمیر تجهیزات اتوماسیون صنعتی و سیستم‌های Drive & Control انجام می‌شود.

خدمات مرتبط با سروو موتورهای Rexroth شامل:

• تعمیر سروو موتور Bosch Rexroth

• تعمیر سروو موتور KSM01

• عیب‌یابی سروو موتور

• تست سیم‌پیچ

• تست عایق

• بررسی بلبرینگ

• بررسی شفت

• بررسی سیستم فیدبک

• بررسی انکودر

• بررسی کابل سروو

• تست عملکرد موتور

• بررسی هماهنگی موتور و درایو

Bosch Rexroth نیز در سرویس رسمی خود اعلام می‌کند که تجهیزات الکتریکی، موتورهای الکتریکی و سیستم‌های Drive & Control را تعمیر، بازرسی و تست می‌کند و هدف از این سرویس‌ها بازگرداندن تجهیزات به عملکرد مناسب و کاهش زمان توقف ماشین است.

اهمیت استفاده از شماره فنی کامل

در مورد سروو موتورهای Bosch Rexroth، فقط عبارت KSM01 برای شناسایی دقیق همه مشخصات موتور کافی نیست.

برای تعمیر یا تهیه قطعه بهتر است اطلاعات کامل روی پلاک موتور ثبت شود.

این اطلاعات می‌تواند شامل مواردی مانند:

• Material Number

• Type

• Serial Number

• مشخصات الکتریکی

• اطلاعات انکودر

• اطلاعات مکانیکی

باشد.

خود Bosch Rexroth نیز در سیستم جستجوی محصولات و قطعات خود امکان جستجو براساس Product Name یا Material Number را ارائه می‌کند.

بنابراین اگر از موتور عکس می‌گذاری، حتماً یک عکس واضح از پلاک کامل KSM01 هم داخل مقاله قرار بده.

سوالات متداول تعمیر سروو موتور Rexroth KSM01

آیا سروو موتور Bosch Rexroth KSM01 قابل تعمیر است؟

بسته به نوع خرابی، بخش‌های مختلف الکتریکی و مکانیکی موتور قابل بررسی و تعمیر هستند. ابتدا باید نوع خرابی مشخص شود.

چرا سروو موتور KSM01 حرکت نمی‌کند؟

علت می‌تواند از خود موتور، انکودر، کابل، سروو درایو، تنظیمات یا سیستم مکانیکی باشد. بنابراین باید کل سیستم بررسی شود.

آیا خرابی انکودر باعث توقف سروو موتور می‌شود؟

بله. در صورت دریافت نشدن صحیح اطلاعات فیدبک، سروو درایو ممکن است اجازه حرکت صحیح موتور را ندهد یا خطای فیدبک ایجاد کند.

آیا خرابی بلبرینگ روی عملکرد سروو تأثیر دارد؟

بله. بلبرینگ خراب می‌تواند باعث لرزش، صدا، افزایش دما و افزایش بار روی موتور شود.

آیا سیم‌پیچ سروو موتور قابل تعمیر است؟

در بعضی خرابی‌ها امکان تعمیر سیم‌پیچ وجود دارد، اما ابتدا باید وضعیت سیم‌پیچ و عایق موتور به‌صورت تخصصی بررسی شود.

آیا فقط موتور باید برای تعمیر ارسال شود؟

اگر مشکل مربوط به حرکت موتور یا خطای سروو باشد، بهتر است اطلاعات سروو درایو، کد خطا و در صورت امکان مدل کامل موتور و درایو نیز بررسی شود.

آیا بعد از تعمیر موتور تست می‌شود؟

بله. بعد از تعمیر باید تست‌های الکتریکی، مکانیکی و عملکردی انجام شود و وضعیت فیدبک نیز بررسی گردد.

جمع‌بندی

سروو موتور Bosch Rexroth KSM01 یکی از تجهیزات مهم در سیستم‌های اتوماسیون و کنترل حرکت است و خرابی آن می‌تواند عملکرد ماشین‌آلات صنعتی را مختل کند.

مشکلاتی مانند عدم حرکت، لرزش، صدای غیرعادی، افزایش دما، خطای فیدبک، کاهش دقت موقعیت و افزایش جریان می‌توانند دلایل مختلفی داشته باشند.

در تعمیر تخصصی KSM01 ابتدا موتور از نظر ظاهری بررسی شده و سپس سیم‌پیچ‌ها، عایق، شفت، بلبرینگ‌ها، کابل‌ها، کانکتورها و سیستم فیدبک بررسی می‌شوند.

همچنین در صورت وجود خطای سروو، وضعیت درایو و سیستم کنترل نیز باید بررسی شود؛ زیرا همیشه علت خرابی از خود موتور نیست.

بعد از تعمیر، موتور باید از نظر الکتریکی، مکانیکی و عملکردی تست شود تا مشخص شود سروو موتور آماده بازگشت به سیستم صنعتی است.

تعمیر سروو موتور Bosch Rexroth KSM01 در برزین الکترونیک با هدف عیب‌یابی دقیق، تعمیر اصولی و تست کامل موتور انجام می‌شود.
