تعمیر سافت استارتر SCHNEIDER ATS01N232QN | تعمیر تخصصی Altistart 01

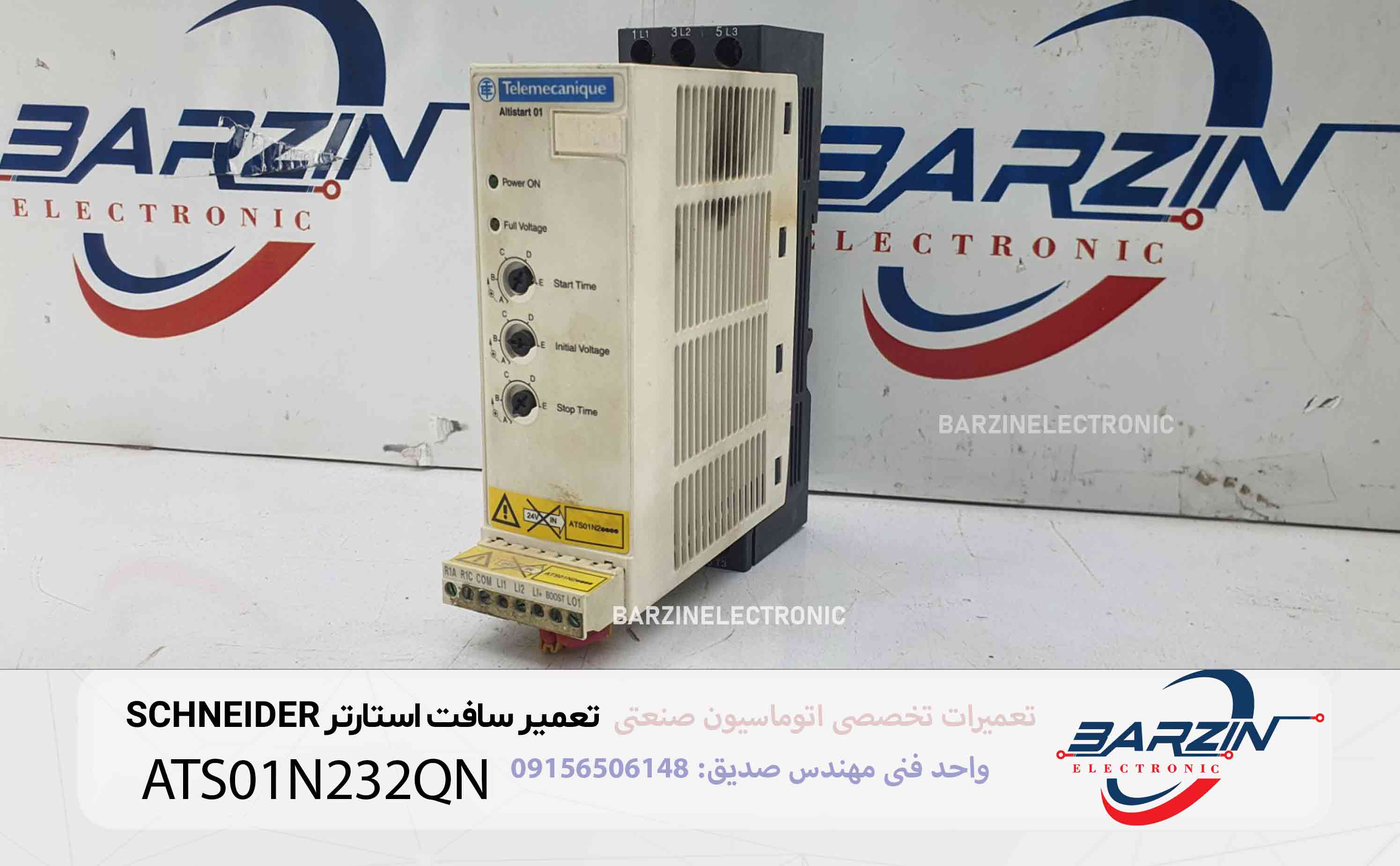

سافت‌استارتر SCHNEIDER ATS01N232QN از خانواده Altistart 01 شرکت Schneider Electric است و برای راه‌اندازی نرم موتورهای آسنکرون سه‌فاز در کاربردهای صنعتی طراحی شده است. این مدل دارای ریتینگ 32 آمپر، ولتاژ تغذیه 380 تا 415 ولت سه‌فاز و توان موتور 15 کیلووات در این رده است. همچنین دارای Integrated Bypass، هیت‌سینک و کنترل استارت از طریق افزایش تدریجی ولتاژ است. (Schneider Electric)

سافت‌استارتر با اینورتر فرکانسی تفاوت دارد. ATS01N232QN برای کنترل نرم فرآیند Start و در پیکربندی‌های مربوط Stop موتور طراحی شده است و قرار نیست مانند VFD فرکانس خروجی را در حین کار به‌طور پیوسته تنظیم کند. Schneider خانواده Altistart 01 را برای ماشین‌های ساده مانند نوار نقاله، پمپ، فن، کمپرسور، درب و گیت‌های اتوماتیک و برخی تجهیزات مشابه معرفی کرده است. (Schneider Electric)

در برزین الکترونیک تعمیر سافت استارتر SCHNEIDER ATS01N232QN می‌تواند شامل عیب‌یابی و تعمیر بخش قدرت، تریستورهای سوئیچینگ، مدار Trigger، برد کنترل، مدار تغذیه، ورودی‌های کنترلی، خروجی‌های Signal، مدار Bypass، هیت‌سینک و بررسی وضعیت موتور و سیم‌بندی باشد.

از آنجا که خرابی سافت‌استارتر ممکن است با موتور، کنتاکتور، فیوز، مدار بای‌پس و سیم‌بندی مرتبط باشد، تعمیر صحیح باید شامل بررسی خود سافت‌استارتر و اجزای متصل به آن باشد.

تعمیر تخصصی سافت‌استارتر SCHNEIDER ATS01N232QN

خرابی ATS01N232QN ممکن است به شکل‌های مختلفی دیده شود.

ممکن است دستگاه هیچ واکنشی نشان ندهد.

ممکن است موتور اصلاً راه‌اندازی نشود.

ممکن است موتور هنگام Start جریان زیادی بکشد.

ممکن است در زمان راه‌اندازی صدای غیرعادی یا لرزش ایجاد شود.

ممکن است موتور پس از رسیدن به سرعت، در وضعیت عادی قرار نگیرد.

ممکن است چراغ سبز یا زرد رفتار غیرطبیعی داشته باشد.

همچنین خرابی ممکن است به شکل داغ شدن بیش از حد، عملکرد نامناسب Bypass یا قطع شدن خروجی موتور ظاهر شود.

در چنین شرایطی باید مشخص شود مشکل از:

مدار قدرت

برد کنترل

تریستور

مدار تحریک

فرمان Start

مدار Bypass

موتور

کابل

فیوز

یا

شرایط بار

است.

SCHNEIDER ATS01N232QN چیست؟

ATS01N232QN یک Soft Starter از خانواده Altistart 01 است.

این دستگاه برای موتورهای آسنکرون سه‌فاز طراحی شده و Schneider مشخصات این مدل را با ولتاژ نامی 380 تا 415VAC، ریتینگ 32A و توان 15kW معرفی می‌کند. (Schneider Electric)

اصل کار سافت‌استارتر این است که در هنگام راه‌اندازی، ولتاژ اعمال‌شده به موتور را به‌صورت کنترل‌شده افزایش دهد تا تنش مکانیکی و جریان راه‌اندازی در محدوده موردنیاز کاربرد مدیریت شود.

در ATS01N232QN، Schneider گزینه Start with Voltage Ramp را مشخص کرده و زمان Start از 1 تا 10 ثانیه قابل تنظیم است. زمان Deceleration نیز در بازه 1 تا 10 ثانیه تنظیم می‌شود. (Schneider Electric)

جدول مشخصات فنی SCHNEIDER ATS01N232QN

این مشخصات مربوط به مدل ATS01N232QN است و از داده‌های رسمی/ثبت‌شده Schneider برای همین مدل استخراج شده‌اند. (Schneider Electric)

تفاوت سافت‌استارتر و اینورتر

این قسمت برای سئو و همچنین صحت فنی مقاله مهم است.

سافت‌استارتر ATS01N232QN وظیفه اصلی خود را در فرآیند راه‌اندازی و توقف انجام می‌دهد.

اما VFD/Inverter امکان تغییر فرکانس و ولتاژ خروجی را در طول کار فراهم می‌کند و برای کنترل مداوم سرعت موتور مناسب است.

در سافت‌استارتر ATS01، کنترل موتور بر اساس Ramp ولتاژ انجام می‌شود، نه کنترل متغیر فرکانس. Schneider نیز Altistart 01 را برای controlled starting and stopping موتورهای آسنکرون در ماشین‌های ساده معرفی کرده است. (Schneider Electric)

بنابراین اگر دستگاهی با عنوان «اینورتر ATS01N232QN» معرفی شود، بهتر است در محتوای تخصصی سایت نام فنی Soft Starter هم حتماً ذکر شود.

کاربردهای ATS01N232QN

Schneider خانواده Altistart 01 را برای کاربردهایی از جمله:

Conveyor

Conveyor Belt

Pump

Fan

Compressor

Automatic Door and Gate

Small Crane

و تجهیزات مشابه معرفی می‌کند. (Schneider Electric)

کاربرد واقعی ATS01N232QN در یک ماشین مشخص باید از روی تجهیز متصل و مدار کنترل همان ماشین تعیین شود.

ساختار داخلی ATS01N232QN

از دید تعمیراتی، این سافت‌استارتر را می‌توان به چند بخش اصلی تقسیم کرد:

Power Input

Power Switching Stage

Trigger/Control Circuit

Control Board

Power Supply

Bypass Circuit

Control Inputs

Signal Outputs

Heat Sink

وجود Bypass داخلی در این مدل یکی از ویژگی‌های اصلی آن است. Schneider برای ATS01N232QN صراحتاً Integrated Bypass را اعلام کرده است. (Schneider Electric)

تعمیر بخش قدرت سافت‌استارتر

برخلاف بسیاری از اینورترها، در سافت‌استارتر بخش سوئیچینگ اصلی بر پایه تجهیزات نیمه‌هادی قدرت برای کنترل ولتاژ موتور انجام می‌شود و در این خانواده، تریستورها/Thyristorها جزء بخش مهم مدار قدرت هستند.

در صورت خرابی یک یا چند المان قدرت ممکن است:

• موتور اصلاً راه‌اندازی نشود.

• یک یا چند فاز خروجی مشکل داشته باشند.

• دستگاه در زمان استارت جریان غیرعادی ایجاد کند.

• حفاظت فعال شود.

• یا قطعه قدرت دچار اتصال کوتاه شود.

در تعمیر باید هر مسیر قدرت به‌صورت جداگانه بررسی شود.

تعمیر تریستورهای ATS01N232QN

تریستورهای قدرت نقش اصلی در کنترل ولتاژ اعمالی به موتور در هنگام استارت دارند.

اگر یکی از آن‌ها Short شود، ممکن است یک فاز تقریباً به‌صورت مستقیم عبور کند.

اگر Open یا تحریک‌نشدن رخ دهد، موتور ممکن است:

گشتاور نامناسب

جریان نامتعادل

عدم راه‌اندازی

یا

لرزش

نشان دهد.

در نتیجه تست قدرت باید به صورت فازبه‌فاز انجام شود.

تعمیر مدار Trigger

تریستور تنها زمانی درست عمل می‌کند که مدار Trigger فرمان صحیح را به آن بدهد.

بنابراین در صورت خرابی Power Stage باید موارد زیر نیز بررسی شوند:

Trigger Pulse

تغذیه مدار کنترل

مقاومت‌های Gate

قطعات Driver

اپتوکوپلرها در مدار مربوط

کانکتورها

اگر تریستور تعویض شود اما Trigger مشکل داشته باشد، خرابی می‌تواند دوباره ایجاد شود.

تعمیر برد کنترل ATS01N232QN

برد کنترل وظیفه مدیریت Start/Stop، Ramp و سیگنال‌های کنترلی را دارد.

ATS01N2..QN دارای ورودی‌های منطقی LI1، LI2 و BOOST است و ولتاژ ورودی منطقی در مشخصات آن 24 تا 40V اعلام شده است. (Schneider Electric)

خرابی برد کنترل می‌تواند باعث شود:

• فرمان Start شناسایی نشود.

• Ramp صحیح اجرا نشود.

• Boost عمل نکند.

• خروجی Signal اشتباه باشد.

• دستگاه در وضعیت Full Voltage قرار نگیرد.

تعمیر مدار BOOST

در ATS01N2، ورودی BOOST برای ایجاد Boost در هنگام شروع به‌کار در نظر گرفته شده است.

اگر موتور در شروع حرکت توان اولیه کافی نداشته باشد، تنظیم و وضعیت این ورودی می‌تواند بخشی از بررسی باشد.

اما استفاده از BOOST نباید بدون توجه به نوع موتور، بار و شرایط مکانیکی سیستم انجام شود.

تعمیر ورودی‌های LI1 و LI2

فرمان‌های Start/Stop از مسیر ورودی‌های Logic به دستگاه منتقل می‌شوند.

اگر سافت‌استارتر هیچ واکنشی به فرمان Start ندارد، باید مشخص شود:

آیا ولتاژ فرمان به ترمینال می‌رسد؟

آیا Common صحیح متصل است؟

آیا فرمان LI1 یا LI2 فعال می‌شود؟

و آیا برد کنترل این وضعیت را تشخیص می‌دهد؟

تعمیر خروجی LO1

ATS01 دارای خروجی منطقی LO1 است که Schneider آن را به‌عنوان سیگنال پایان استارت معرفی می‌کند. همچنین خروجی رله R1A/R1C نیز وجود دارد. (Schneider Electric)

اگر Signal پایان استارت تولید نشود، باید وضعیت Ramp، مدار کنترل و منطق خروجی بررسی شود.

تعمیر رله R1

رله خروجی می‌تواند برای اعلام وضعیت سافت‌استارتر به سیستم کنترل ماشین استفاده شود.

در مشخصات ATS01N232QN، خروجی رله R1A/R1C از نوع Normally Open است و برای این بخش جریان سوئیچینگ مشخصی توسط Schneider اعلام شده است. (Schneider Electric)

اگر LED یا وضعیت داخلی درست باشد ولی رله عمل نکند، باید خود رله، مدار Driver و مسیر PCB بررسی شوند.

تعمیر Integrated Bypass

یکی از ویژگی‌های مهم ATS01N232QN وجود Integrated Bypass است.

هدف Bypass این است که پس از پایان فرآیند استارت، جریان موتور از مسیر مناسب Bypass عبور کند تا تلفات و حرارت ناشی از مرحله راه‌اندازی کاهش پیدا کند. Schneider وجود Bypass داخلی را در مشخصات این مدل تأیید کرده است. (Schneider Electric)

خرابی این بخش ممکن است باعث:

• عدم انتقال صحیح پس از Start

• گرم شدن غیرعادی

• رفتار نامناسب خروجی

• عملکرد نادرست Signal Full Voltage

شود.

تعمیر منبع تغذیه داخلی

منبع تغذیه داخلی مدار کنترل باید ولتاژ مناسب برای قسمت‌های الکترونیکی را فراهم کند.

خرابی این بخش ممکن است باعث:

خاموشی کامل

روشن شدن بدون عملکرد

ریست

فرمان نگرفتن

یا

رفتار متناوب

شود.

در تعمیر باید بخش ورودی، مدار سوئیچینگ، خازن‌ها، دیودها و رگولاتورها بررسی شوند.

تعمیر سیستم خنک‌کاری و هیت‌سینک

ATS01N232QN دارای هیت‌سینک است و در مشخصات Schneider، دمای محیط کار استاندارد 10- تا 40+ درجه سانتی‌گراد ذکر شده است؛ از 40 تا 50 درجه، کاهش جریان موردنیاز است. همچنین دستگاه باید در حالت عمودی نصب شود. (Schneider Electric)

بنابراین در تعمیر یک دستگاه گرم‌شونده باید:

• هیت‌سینک

• آلودگی

• تهویه تابلو

• دمای محیط

• بار موتور

• تعداد استارت

بررسی شوند.

تعداد استارت و Duty Cycle

یکی از نکات مهم برای ATS01N232، تعداد دفعات مجاز Start است.

Schneider برای نسخه‌های ATS01N232 LU/QN/RT اعلام کرده است:

بنابراین اگر موتور در یک ماشین با دفعات Start/Stop بالا کار کند، افزایش حرارت می‌تواند یکی از عوامل خرابی یا Trip باشد. (Schneider Electric)

این نکته برای مقاله بسیار مهم است، چون بعضی خرابی‌ها در واقع ناشی از استفاده خارج از Duty مناسب هستند و نه خرابی اولیه مدار.

جدول علائم خرابی رایج ATS01N232QN

جدول عیب‌یابی سافت‌استارتر

LEDهای ATS01N232QN

در این سافت‌استارتر دو LED اصلی وجود دارد:

LED سبز:
نشان‌دهنده Power On بودن Starter

LED زرد:
نشان‌دهنده رسیدن به Nominal Voltage / Full Voltage

Schneider وجود همین دو LED را در مشخصات محصول تأیید می‌کند. (Schneider Electric)

بنابراین ترکیب وضعیت این دو چراغ می‌تواند در تشخیص اولیه مفید باشد.

برای مثال اگر LED سبز روشن باشد ولی دستگاه به وضعیت Full Voltage نرسد، باید فرآیند Start، مدار Power Stage و Bypass بررسی شود.

مشکلات رایج هنگام راه‌اندازی موتور

اگر موتور هنگام Start حرکت نمی‌کند، باید از ساده‌ترین موارد شروع کرد:

ولتاژ شبکه

فرمان Start

مدار حفاظت

اتصال موتور

تنظیمات Start Time

Initial Voltage

Power Stage

اگر موتور حرکت می‌کند اما به سرعت طبیعی نمی‌رسد، وضعیت بار و عملکرد خروجی هر فاز باید بررسی شود.

نقش Initial Voltage در استارت

سافت‌استارتر جریان و گشتاور شروع را به‌گونه‌ای کنترل می‌کند که موتور بتواند شروع به حرکت کند.

Schneider برای ATS01N232QN محدوده 30 تا 80 درصد گشتاور استارت موتور در حالت اتصال مستقیم به شبکه را برای Starting Torque بیان می‌کند. (Schneider Electric)

اگر Initial Voltage خیلی پایین باشد، موتور ممکن است نتواند بر گشتاور بار غلبه کند.

اگر بیش از حد بالا باشد، جریان شروع نیز می‌تواند افزایش پیدا کند.

بنابراین تنظیم صحیح باید با موتور و بار واقعی تطبیق داده شود.

تعمیر مشکل موتور در حین Start

اگر موتور در ابتدای Start صدای غیرعادی دارد یا لرزش دارد، موارد زیر باید بررسی شوند:

عدم تعادل فازها

وضعیت تریستورها

Trigger Circuit

مقاومت سیم‌پیچ موتور

اتصالات کابل

بار مکانیکی

و

تنظیم Start

.

این مشکل همیشه از خود سافت‌استارتر نیست.

تعمیر مشکل Overheating

در سافت‌استارترهای ATS01، افزایش دفعات استارت، بار زیاد، زمان Start طولانی و شرایط نامناسب تهویه می‌توانند باعث افزایش دما شوند.

Schneider برای مدل‌های ATS01N232 با زمان Start یک، پنج و ده ثانیه، Duty Cycle متفاوتی را اعلام کرده است. (Schneider Electric)

بنابراین هنگام تعمیر دستگاهی که بیش از حد گرم می‌شود، باید تاریخچه کاری ماشین نیز بررسی شود.

تعمیر خرابی ناشی از موتور یا کابل

پیش از تست نهایی باید موتور و کابل بررسی شوند.

موارد مهم عبارت‌اند از:

• مقاومت فازها

• عایق

• اتصال زمین

• ترمینال‌ها

• جریان موتور

• سلامت مکانیکی شفت

• وضعیت بار

اگر موتور یا کابل دارای اتصال کوتاه باشد، اتصال مجدد آن به سافت‌استارتر تعمیرشده می‌تواند باعث آسیب مجدد به بخش قدرت شود.

تعمیر PCB ATS01N232QN

در صورت خرابی برد الکترونیکی، بررسی از بلوک‌های زیر انجام می‌شود:

Power Input

Low Voltage Supply

Control Circuit

Trigger Driver

Logic Inputs

Relay Driver

Signal Output

Bypass Control

Protection Circuit

قطعاتی مانند مقاومت، خازن، دیود، اپتوکوپلر، رگولاتور، ترانزیستور و ICهای مربوط نیز بر اساس علائم خرابی بررسی می‌شوند.

تعمیر کانکتورها و ترمینال‌ها

ATS01N232QN دارای ترمینال‌های قدرت و کنترل است و Schneider ابعاد و مشخصات اتصال مشخصی برای این مدل ارائه کرده است. (Schneider Electric)

شل‌شدن ترمینال می‌تواند باعث:

گرم شدن

افت ولتاژ

قطع و وصل

عدم تعادل فاز

یا

عملکرد ناپایدار

شود.

بنابراین ترمینال‌ها باید علاوه بر PCB بررسی شوند.

تعمیر سافت‌استارتر و حفاظت مدار

در مدار واقعی ATS01N232QN، Schneider نمونه اتصال با Motor Circuit Breaker و سه فیوز سریع‌العمل را برای هماهنگی حفاظتی نشان می‌دهد. این موضوع در طراحی و عیب‌یابی مهم است، زیرا خرابی سافت‌استارتر را نمی‌توان جدا از تجهیزات حفاظتی ورودی بررسی کرد. (Schneider Electric)

در یک تعمیر واقعی باید مشخص شود:

فیوزها سالم‌اند؟

کلید مناسب است؟

موتور اتصال کوتاه ندارد؟

و سیم‌بندی صحیح است؟

مراحل تعمیر ATS01N232QN در برزین الکترونیک

مرحله اول — شناسایی دستگاه

مدل کامل:

ATS01N232QN

ثبت می‌شود.

مشخصات پلاک و وضعیت ظاهری نیز ثبت می‌شوند.

مرحله دوم — ثبت وضعیت LED

وضعیت Power و Full Voltage ثبت می‌شود.

مرحله سوم — بررسی ورودی

ولتاژ سه‌فاز، فیوز و مدار حفاظتی بررسی می‌شوند.

مرحله چهارم — تست برد کنترل

تغذیه و ورودی‌های منطقی بررسی می‌شوند.

مرحله پنجم — تست مدار قدرت

هر فاز قدرت بررسی می‌شود.

مرحله ششم — بررسی تریستور

تریستورها از نظر Short و Open بررسی می‌شوند.

مرحله هفتم — تست Trigger

فرمان تحریک هر فاز بررسی می‌شود.

مرحله هشتم — بررسی Bypass

مسیر Bypass و مدار کنترل آن تست می‌شود.

مرحله نهم — بررسی خروجی‌ها

LO1 و R1 بررسی می‌شوند.

مرحله دهم — بررسی موتور

موتور و کابل تست می‌شوند.

مرحله یازدهم — اصلاح عیب

قطعه یا بخش معیوب تعمیر یا در صورت نیاز تعویض می‌شود.

مرحله دوازدهم — تست بدون بار

عملکرد اولیه بررسی می‌شود.

مرحله سیزدهم — تست موتور

موتور متناسب به دستگاه متصل می‌شود.

مرحله چهاردهم — تست استارت

Ramp و زمان Start بررسی می‌شوند.

مرحله پانزدهم — تست توقف

Deceleration و عملکرد Stop بررسی می‌شود.

مرحله شانزدهم — تست پایداری

دستگاه چند سیکل متوالی بررسی می‌شود.

جدول تست نهایی ATS01N232QN

اشتباهات رایج در تعمیر ATS01N232QN

تعویض مستقیم تریستور

اگر Trigger Driver خراب باشد، قطعه جدید نیز ممکن است دوباره آسیب ببیند.

تست بدون بررسی موتور

موتور یا کابل خراب می‌تواند باعث آسیب مجدد بخش قدرت شود.

بی‌توجهی به Duty Cycle

استارت‌های مکرر می‌توانند باعث افزایش حرارت شوند. Schneider برای ATS01N232 محدوده استارت مجاز را بر اساس زمان Start متفاوت مشخص کرده است. (Schneider Electric)

اشتباه گرفتن سافت‌استارتر با اینورتر

ATS01N232QN برای کنترل نرم Start/Stop است و VFD محسوب نمی‌شود.

نادیده گرفتن Bypass

خرابی یا عملکرد نامناسب Bypass می‌تواند باعث ایجاد حرارت و عملکرد نادرست شود.

تعویض برد بدون Backup

اگر مدار کنترل ماشین اطلاعات یا تنظیمات وابسته داشته باشد، ثبت وضعیت اولیه اهمیت دارد.

نگهداری پیشگیرانه ATS01N232QN

برای افزایش طول عمر دستگاه:

هیت‌سینک تمیز نگه داشته شود.

دمای تابلو کنترل شود.

تعداد Start/Stop با Duty دستگاه هماهنگ باشد.

ترمینال‌ها بررسی شوند.

فیوزها و تجهیزات حفاظتی مناسب استفاده شوند.

موتور و کابل به‌صورت دوره‌ای بررسی شوند.

در محیط‌های آلوده، گردوغبار و آلودگی روی دستگاه تجمع نکند.

همچنین سافت‌استارتر باید در موقعیت نصب صحیح قرار گیرد؛ Schneider برای این مدل نصب عمودی ±10 درجه را مشخص کرده است. (Schneider Electric)

شرایط محیطی ATS01N232QN

طبق مشخصات Schneider:

دمای کاری بدون Derating از 10- تا 40+ درجه سانتی‌گراد است.

در بازه 40 تا 50 درجه، جریان باید با نرخ 2 درصد به ازای هر درجه کاهش یابد.

رطوبت نسبی کاری 5 تا 95 درصد بدون میعان ذکر شده است.

بدنه دستگاه IP20 است.

این موارد باید هنگام نصب داخل تابلو در نظر گرفته شوند. (Schneider Electric)

تفاوت خرابی سخت‌افزاری و تنظیمات

گاهی سافت‌استارتر کاملاً سالم است اما Start مناسب انجام نمی‌شود.

برای مثال:

Start Time

یا

Initial Voltage

ممکن است با شرایط موتور هماهنگ نباشد.

همچنین فرمان Start ممکن است به LI1/LI2 نرسد.

بنابراین پیش از باز کردن دستگاه باید مشخص شود ایراد:

Electrical

است یا:

Control

یا:

Mechanical

یا:

Setting

.

این تفکیک یکی از مهم‌ترین مراحل عیب‌یابی ATS01N232QN است.

خدمات تعمیر قابل ارائه برای ATS01N232QN

تعمیر تخصصی می‌تواند شامل:

تعمیر برد کنترل

تعمیر مدار تغذیه

تست و تعمیر تریستور

تعمیر مدار Trigger

تعمیر بخش قدرت

بررسی Bypass

تعمیر Logic Input

تعمیر Relay Output

بررسی LO1

رفع خرابی حرارتی

بررسی ترمینال‌ها

عیب‌یابی Start

عیب‌یابی Stop

بررسی موتور و کابل

و

تست نهایی سافت‌استارتر

باشد.

مدل‌ها و تجهیزات مرتبط با Altistart 01

Schneider خانواده ATS01 را در کنار نسخه‌ها و رده‌های مختلف Soft Starter معرفی می‌کند. (Schneider Electric)

وضعیت محصول و اهمیت تعمیر

ATS01 یک خانواده قدیمی‌تر از محصولات Soft Starter شرکت Schneider Electric است، اما صفحه محصول ATS01N232QN هنوز در سایت Schneider برای مشخصات و مستندات آن در دسترس است. (Schneider Electric)

بنابراین برای تجهیزاتی که این مدل هنوز روی ماشین نصب است، تشخیص دقیق خرابی و بررسی امکان تعمیر برد و بخش قدرت می‌تواند بخشی از فرآیند نگهداری دستگاه باشد.

سوالات متداول تعمیر SCHNEIDER ATS01N232QN

ATS01N232QN چیست؟

یک Soft Starter از خانواده Altistart 01 برای موتورهای آسنکرون سه‌فاز است. (Schneider Electric)

توان ATS01N232QN چقدر است؟

Schneider این مدل را برای 15kW در 380 تا 415V سه‌فاز معرفی می‌کند. (Schneider Electric)

جریان نامی این مدل چند آمپر است؟

ریتینگ Starter برابر 32A است. (Schneider Electric)

ولتاژ ورودی چقدر است؟

ولتاژ نامی 380 تا 415VAC سه‌فاز و محدوده تغذیه 342 تا 456V است. (Schneider Electric)

آیا ATS01N232QN اینورتر است؟

خیر. این دستگاه Soft Starter است و برای Start/Stop کنترل‌شده موتور طراحی شده، نه کنترل مداوم فرکانس موتور مانند VFD. (Schneider Electric)

آیا Bypass داخلی دارد؟

بله. Schneider برای این مدل Integrated Bypass را اعلام کرده است. (Schneider Electric)

زمان Start چقدر قابل تنظیم است؟

زمان Start از 1 تا 10 ثانیه قابل تنظیم است. (Schneider Electric)

زمان Deceleration چقدر است؟

زمان Deceleration نیز 1 تا 10 ثانیه قابل تنظیم است. (Schneider Electric)

ورودی‌های کنترلی ATS01N232QN کدام‌اند؟

ورودی‌های منطقی LI1، LI2 و BOOST در این مدل وجود دارند و ولتاژ ورودی منطقی 24 تا 40V مشخص شده است. (Schneider Electric)

LEDهای دستگاه چه هستند؟

یک LED سبز برای Power و یک LED زرد برای رسیدن به ولتاژ نامی/Full Voltage وجود دارد. (Schneider Electric)

چرا سافت‌استارتر بیش از حد داغ می‌شود؟

بار زیاد، تهویه ضعیف، دمای محیط بالا و تعداد Start زیاد از مواردی هستند که باید بررسی شوند. برای ATS01N232 Schneider تعداد مجاز Start در ساعت را با توجه به زمان Start متفاوت اعلام کرده است. (Schneider Electric)

آیا خرابی موتور می‌تواند باعث خرابی سافت‌استارتر شود؟

بله. اتصال کوتاه، مشکل عایقی، بار مکانیکی و مشکلات کابل می‌توانند روی عملکرد و بخش قدرت اثر بگذارند.

آیا خرابی یکی از تریستورها قابل تعمیر است؟

بسته به نوع و شدت آسیب، تریستور و مدار Trigger آن می‌توانند مورد عیب‌یابی و تعمیر قرار گیرند.

اگر موتور استارت نمی‌خورد چه چیزی بررسی شود؟

ابتدا ورودی برق، مدار حفاظت، LI1/LI2، تنظیمات Start، بخش قدرت و سپس موتور و کابل بررسی شوند.

اگر موتور با ضربه راه می‌افتد چه چیزی بررسی شود؟

Start Ramp، Initial Voltage، عملکرد Power Stage و شرایط بار باید بررسی شوند.

آیا خرابی Bypass باعث داغ شدن دستگاه می‌شود؟

در صورت عملکرد نامناسب Bypass، باید مسیر جریان و انتقال صحیح پس از اتمام Start بررسی شود.

ابعاد ATS01N232QN چقدر است؟

ابعاد این مدل 154 × 45 × 131 میلی‌متر و وزن حدود 0.56kg است. (Schneider Electric)

آیا ATS01N232QN قابلیت نصب روی ریل را دارد؟

خانواده ATS01N2 امکان نصب ریل و پیچ را در دستورالعمل نصب خود پوشش می‌دهد. (Schneider Electric)

آیا تعمیر برد ATS01N232QN امکان‌پذیر است؟

بسته به نوع خرابی، بخش‌هایی مانند مدار قدرت، تریستور، Trigger، Power Supply، Control Board و مدارهای Signal قابل عیب‌یابی و در موارد مناسب تعمیر هستند.

جمع‌بندی

SCHNEIDER ATS01N232QN یک سافت‌استارتر سه‌فاز از خانواده Altistart 01 است که برای موتور آسنکرون تا 15kW در 380 تا 415V و با ریتینگ 32A طراحی شده است. این مدل دارای Integrated Bypass، Start با Voltage Ramp، زمان Start و Deceleration قابل تنظیم 1 تا 10 ثانیه، ورودی‌های LI1/LI2/BOOST و خروجی‌های LO1 و R1 است. (Schneider Electric)

در تعمیر تخصصی این دستگاه باید ورودی سه‌فاز، مدار قدرت، تریستورها، Trigger، برد کنترل، مدار تغذیه، Bypass، ورودی‌های منطقی، خروجی Signal، موتور، کابل و شرایط بار بررسی شوند.

همچنین دمای کاری و تعداد دفعات Start اهمیت زیادی دارند؛ Schneider برای ATS01N232 با توجه به زمان Start، Duty Cycle متفاوتی مشخص کرده است و استفاده خارج از این شرایط می‌تواند موجب افزایش حرارت و کاهش قابلیت اطمینان شود. (Schneider Electric)

در برزین الکترونیک تعمیر سافت‌استارتر SCHNEIDER ATS01N232QN می‌تواند شامل تعمیر برد، تست و تعمیر بخش قدرت و تریستور، بررسی Trigger، تعمیر تغذیه، عیب‌یابی Bypass، بررسی ورودی و خروجی‌ها، رفع مشکلات Start/Stop و تست نهایی با موتور باشد.
