تعمیر PLC اشنایدر LMC058LF424 و عیب‌یابی تخصصی کنترلرهای حرکتی Schneider در مجموعه برزین الکترونیک انجام می‌شود. این تجهیز از خانواده کنترلرهای حرکتی اشنایدر الکتریک است و در سیستم‌های اتوماسیون صنعتی، کنترل حرکت، ماشین‌آلات و تجهیزات صنعتی مورد استفاده قرار می‌گیرد.

خرابی PLC یا کنترلر حرکتی می‌تواند باعث توقف کامل یک دستگاه صنعتی شود. در بسیاری از ماشین‌آلات، کنترلر وظیفه اجرای برنامه، دریافت اطلاعات از سنسورها، ارسال فرمان به تجهیزات حرکتی و هماهنگی بخش‌های مختلف سیستم را بر عهده دارد. بنابراین خرابی آن ممکن است باعث از کار افتادن موتور، سروو درایو، ورودی‌ها و خروجی‌ها یا کل ماشین شود.

در تعمیر Schneider LMC058LF424 ابتدا باید نوع خرابی و علائم دستگاه مشخص شود. سپس بخش‌های مختلف کنترلر از جمله منبع تغذیه، برد الکترونیکی، پردازنده، ورودی‌ها و خروجی‌ها، ارتباطات و مدارهای کنترلی بررسی می‌شوند.

تعمیر تخصصی این کنترلر فقط به تعویض قطعه محدود نمی‌شود. هدف اصلی، پیدا کردن علت خرابی و جلوگیری از تکرار آن پس از تعمیر است.

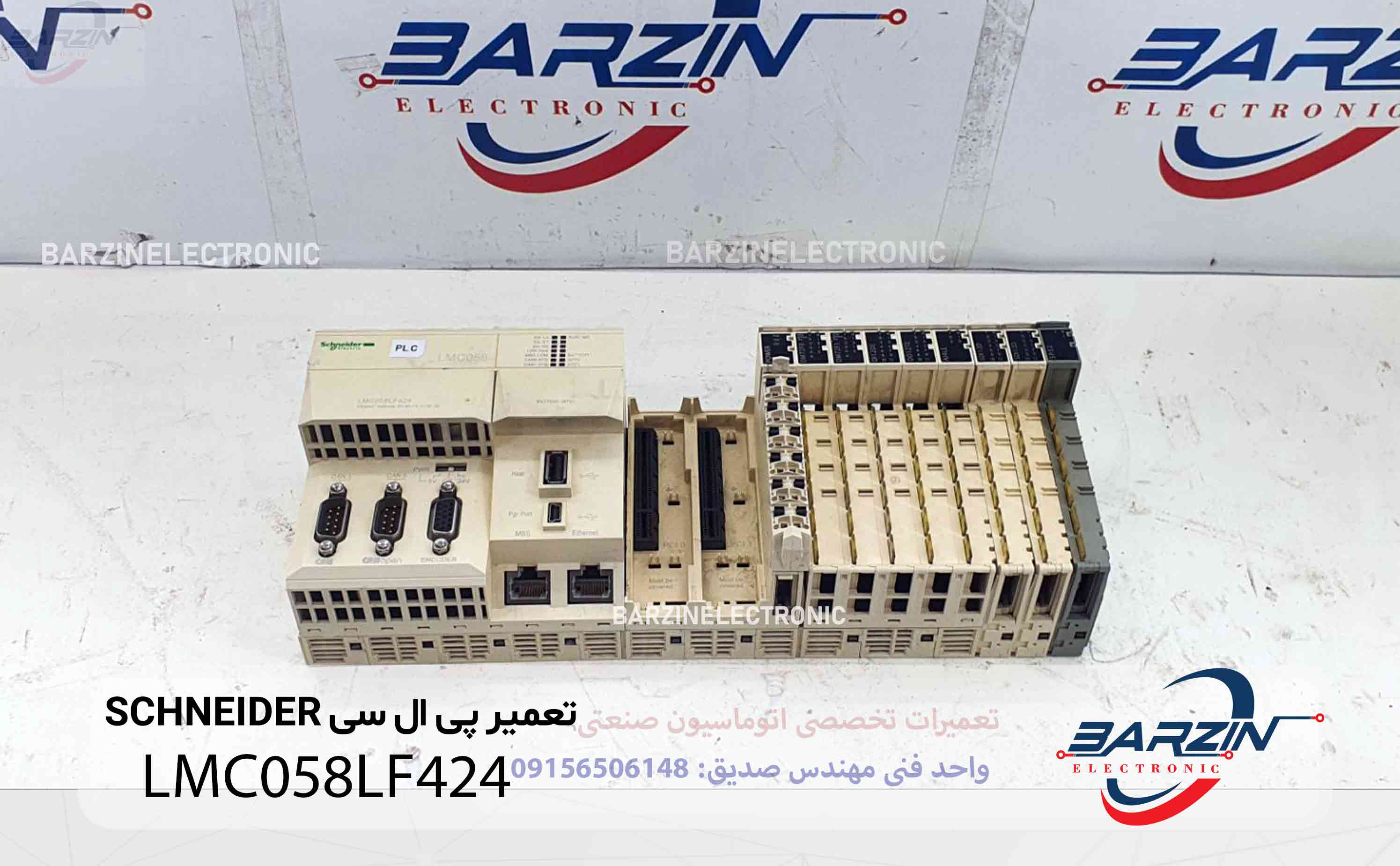

معرفی کنترلر Schneider LMC058LF424

مدل LMC058LF424 یکی از کنترلرهای خانواده Modicon LMC058 Motion Controller شرکت Schneider Electric است.

کنترلرهای این خانواده برای کاربردهایی طراحی شده‌اند که علاوه بر کنترل منطقی PLC، نیاز به کنترل حرکت و هماهنگی تجهیزات حرکتی وجود دارد.

در چنین سیستم‌هایی کنترلر می‌تواند با بخش‌های مختلف ماشین ارتباط برقرار کند و اجرای فرآیند اتوماسیون را مدیریت کند.

به همین دلیل خرابی کنترلر حرکتی ممکن است فقط باعث از کار افتادن یک ورودی یا خروجی نشود؛ بلکه کل فرآیند کنترل ماشین را متوقف کند.

وظیفه PLC اشنایدر LMC058 چیست؟

PLC یا کنترلر صنعتی وظیفه پردازش اطلاعات و اجرای منطق کنترلی ماشین را بر عهده دارد.

در یک سیستم صنعتی، کنترلر اطلاعات را از قسمت‌های مختلف دریافت می‌کند و بر اساس برنامه‌ای که در حافظه آن قرار دارد، فرمان‌های مناسب را صادر می‌کند.

برای مثال ممکن است PLC اطلاعات مربوط به:

• سنسورها

• کلیدها

• انکودرها

• تجهیزات ایمنی

• درایوها

• سروو درایوها

• موتورهای صنعتی

• تجهیزات ورودی و خروجی

را دریافت کند و بر اساس برنامه، فرمان لازم را به بخش‌های مختلف ارسال کند.

در کنترلرهای حرکتی مانند LMC058، موضوع کنترل حرکت اهمیت بیشتری پیدا می‌کند و هماهنگی بین کنترلر و تجهیزات Motion باید به‌درستی انجام شود.

کاربرد کنترلر حرکتی Schneider LMC058

کنترلرهای حرکتی در ماشین‌آلاتی مورد استفاده قرار می‌گیرند که حرکت دقیق و هماهنگ اهمیت دارد.

از جمله کاربردهای احتمالی چنین سیستم‌هایی می‌توان به موارد زیر اشاره کرد:

• ماشین‌آلات تولیدی

• دستگاه‌های بسته‌بندی

• خطوط اتوماسیون

• ماشین‌آلات مونتاژ

• سیستم‌های انتقال

• تجهیزات کنترل حرکت

• ماشین‌آلات صنعتی چندمحوره

• سیستم‌های دارای سروو موتور

• تجهیزات دارای سروو درایو

• خطوط تولید اتوماتیک

در این نوع ماشین‌آلات، کنترلر معمولاً یکی از اصلی‌ترین قسمت‌های سیستم کنترل است.

علائم خرابی PLC Schneider LMC058LF424

خرابی کنترلر ممکن است به شکل‌های مختلفی ظاهر شود.

مهم‌ترین علائم خرابی عبارت‌اند از:

• روشن نشدن PLC

• روشن نشدن LEDهای وضعیت

• خطای CPU

• خطای ارتباطی

• قطع شدن ارتباط با تجهیزات

• عدم اجرای برنامه

• توقف ناگهانی ماشین

• عدم دریافت ورودی‌ها

• عدم عملکرد خروجی‌ها

• مشکل در ارتباط با سروو درایو

• مشکل در کنترل حرکت

• ریست شدن کنترلر

• پاک شدن یا آسیب دیدن برنامه

• خطاهای مربوط به حافظه

• عدم ارتباط با نرم‌افزار

• قطع و وصل شدن ارتباط شبکه

• عملکرد ناپایدار دستگاه

هر یک از این علائم می‌تواند علت متفاوتی داشته باشد و نمی‌توان تنها بر اساس یک LED یا کد خطا، قطعه معیوب را مشخص کرد.

تعمیر PLC اشنایدر که روشن نمی‌شود

یکی از خرابی‌های مهم PLCهای صنعتی، روشن نشدن کامل دستگاه است.

در چنین شرایطی ابتدا باید منبع تغذیه و ولتاژ ورودی کنترلر بررسی شود.

اگر ولتاژ مناسب به PLC برسد اما دستگاه روشن نشود، احتمال وجود مشکل در مدار تغذیه داخلی یا بخش‌های الکترونیکی وجود دارد.

در مرحله عیب‌یابی موارد زیر بررسی می‌شوند:

• ترمینال تغذیه

• مسیر ورودی برق

• فیوزها

• مدار حفاظت

• منبع تغذیه داخلی

• رگولاتورها

• خازن‌ها

• مدارهای DC

• برد اصلی

• اتصالات داخلی

در صورتی که مشکل از منبع تغذیه باشد، باید علت خرابی آن نیز مشخص شود.

بررسی منبع تغذیه PLC LMC058LF424

منبع تغذیه یکی از مهم‌ترین قسمت‌های PLC است.

برد کنترل، پردازنده، حافظه و مدارهای ارتباطی برای عملکرد صحیح به ولتاژهای DC پایدار نیاز دارند.

خرابی منبع تغذیه می‌تواند باعث:

• خاموشی کامل

• ریست شدن

• خطای CPU

• ناپایداری

• قطع ارتباط

• عملکرد نامنظم ورودی و خروجی

شود.

در تعمیر تخصصی، ولتاژهای مختلف بخش تغذیه بررسی می‌شوند تا مشخص شود آیا منبع تغذیه داخلی به‌درستی کار می‌کند یا خیر.

تعمیر برد PLC Schneider

برد الکترونیکی PLC شامل تعداد زیادی قطعه حساس است.

در صورت خرابی برد، مواردی مانند:

• قطعات SMD

• آی‌سی‌ها

• خازن‌ها

• دیودها

• مقاومت‌ها

• رگولاتورها

• مدارهای حفاظتی

• کانکتورها

• مسیرهای PCB

باید بررسی شوند.

گاهی یک قطعه کوچک در مدار تغذیه می‌تواند باعث از کار افتادن کل کنترلر شود.

به همین دلیل تعمیر برد PLC نیازمند عیب‌یابی مرحله‌به‌مرحله است.

بررسی CPU کنترلر LMC058

CPU یا پردازنده یکی از مهم‌ترین قسمت‌های کنترلر است.

پردازنده وظیفه اجرای برنامه و پردازش اطلاعات ورودی و خروجی را بر عهده دارد.

اگر CPU یا مدارهای اطراف آن دچار مشکل شوند، ممکن است کنترلر نتواند برنامه را اجرا کند.

علائم احتمالی می‌تواند شامل:

• خطای CPU

• توقف برنامه

• ریست شدن

• عدم اجرای Logic

• عدم ارتباط با نرم‌افزار

• عدم کنترل خروجی‌ها

باشد.

در این شرایط باید تغذیه CPU، مدار Reset، کلاک، حافظه و ارتباطات مرتبط بررسی شوند.

مشکل حافظه PLC Schneider

PLC برای ذخیره برنامه و اطلاعات مورد نیاز خود از حافظه استفاده می‌کند.

خرابی حافظه یا آسیب اطلاعات ممکن است باعث شود کنترلر نتواند برنامه را به شکل صحیح اجرا کند.

علائم احتمالی:

• عدم اجرای برنامه

• خطای حافظه

• پاک شدن برنامه

• عدم انتقال برنامه

• توقف CPU

• خطای هنگام راه‌اندازی

است.

البته قبل از نتیجه‌گیری درباره خرابی حافظه، باید منبع تغذیه و سایر بخش‌های مرتبط نیز بررسی شوند.

تعمیر ارتباطات PLC LMC058

کنترلر صنعتی معمولاً با تجهیزات مختلف ارتباط دارد.

این ارتباط می‌تواند بین کنترلر و تجهیزات دیگری مانند:

• سروو درایو

• HMI

• PLCهای دیگر

• تجهیزات شبکه

• ماژول‌های ورودی و خروجی

• تجهیزات Motion

برقرار شود.

اگر ارتباط قطع شود، ممکن است ماشین از کار بیفتد، حتی در شرایطی که CPU و منبع تغذیه PLC کاملاً سالم باشند.

بنابراین در عیب‌یابی باید مشخص شود مشکل از خود PLC است یا کابل، کانکتور، شبکه یا تجهیز مقابل.

علائم خرابی ارتباطی PLC

مشکلات ارتباطی معمولاً با علائم زیر مشاهده می‌شوند:

• قطع شدن ارتباط با HMI

• عدم ارتباط با درایو

• خطای Network

• Timeout

• عدم شناسایی تجهیزات

• قطع و وصل شدن ارتباط

• عدم انتقال اطلاعات

• توقف فرآیند ماشین

در این شرایط ابتدا کابل‌ها و اتصالات بررسی می‌شوند و سپس مدار ارتباطی کنترلر مورد آزمایش قرار می‌گیرد.

تعمیر ورودی‌های PLC

ورودی‌های PLC وظیفه دریافت اطلاعات از تجهیزات مختلف را بر عهده دارند.

برای مثال:

• سنسور

• کلید

• لیمیت سوئیچ

• شستی

• تجهیزات ایمنی

می‌توانند به ورودی PLC متصل باشند.

اگر یک ورودی کار نکند، ممکن است ماشین فرمان مربوط به آن سنسور را دریافت نکند.

اما قبل از تعمیر ورودی PLC باید خود سنسور، کابل و ولتاژ ورودی نیز بررسی شود.

تعمیر خروجی‌های PLC

خروجی‌ها برای ارسال فرمان به تجهیزات مختلف استفاده می‌شوند.

خرابی خروجی ممکن است باعث شود:

• کنتاکتور عمل نکند.

• شیر برقی فعال نشود.

• رله فرمان نگیرد.

• درایو فرمان Start دریافت نکند.

• تجهیزات جانبی فعال نشوند.

در چنین شرایطی باید ابتدا مشخص شود آیا PLC فرمان خروجی را صادر می‌کند یا مشکل در مدار بعد از PLC قرار دارد.

تعمیر کنترل حرکت Schneider LMC058

یکی از بخش‌های مهم این کنترلر، قابلیت‌های مرتبط با Motion Control است.

در سیستم‌های حرکتی، فقط روشن و خاموش کردن موتور کافی نیست.

کنترلر باید بتواند حرکت را طبق برنامه و با هماهنگی مناسب مدیریت کند.

مشکلات کنترل حرکت می‌توانند به صورت:

• حرکت نکردن موتور

• حرکت اشتباه

• توقف محور

• خطای موقعیت

• خطای هماهنگی

• عدم ارتباط با سروو

• حرکت ناپایدار

ظاهر شوند.

در این شرایط باید کنترلر، برنامه، پارامترها، ارتباطات و سروو درایو همگی بررسی شوند.

ارتباط PLC با سروو درایو

در بسیاری از ماشین‌آلات، PLC یا Motion Controller با سروو درایو ارتباط دارد.

کنترلر فرمان حرکت را صادر می‌کند و درایو نیز سروو موتور را کنترل می‌کند.

بنابراین اگر موتور حرکت نمی‌کند، نباید بلافاصله PLC را خراب فرض کرد.

ممکن است مشکل از:

• سروو درایو

• کابل

• شبکه

• پارامترها

• فیدبک

• موتور

• برنامه PLC

باشد.

به همین دلیل عیب‌یابی سیستم باید از PLC تا موتور انجام شود.

علت توقف ناگهانی PLC

توقف ناگهانی کنترلر می‌تواند دلایل مختلفی داشته باشد.

از جمله:

• افت ولتاژ تغذیه

• خرابی منبع تغذیه

• افزایش دما

• مشکل حافظه

• خطای CPU

• مشکل ارتباطی

• نویز صنعتی

• اتصال کوتاه در بخش‌های جانبی

• مشکل برد الکترونیکی

اگر PLC به‌صورت تصادفی ریست می‌شود، بررسی منبع تغذیه و شرایط محیطی اهمیت زیادی دارد.

تأثیر نویز صنعتی روی PLC

PLCها در محیط‌های صنعتی فعالیت می‌کنند و ممکن است در معرض نویز الکتریکی قرار داشته باشند.

وجود تجهیزات قدرت مانند:

• اینورتر

• سروو درایو

• کنتاکتور

• موتورهای بزرگ

• سافت استارتر

می‌تواند شرایط الکتریکی محیط را پیچیده کند.

اگر سیم‌کشی، ارت و شیلدینگ مناسب نباشد، احتمال بروز اختلال در سیستم کنترل افزایش پیدا می‌کند.

بنابراین در صورت مشاهده خطاهای متناوب، فقط خود PLC نباید بررسی شود؛ شرایط تابلو و سیم‌کشی نیز اهمیت دارد.

تأثیر گرما روی PLC اشنایدر

دما یکی از عوامل مهم در عمر تجهیزات الکترونیکی است.

دمای زیاد می‌تواند باعث کاهش عمر:

• خازن‌ها

• رگولاتورها

• آی‌سی‌ها

• حافظه

• قطعات تغذیه

شود.

به همین دلیل وضعیت تهویه تابلو و دمای محیط نصب PLC باید بررسی شود.

آلودگی و گردوغبار در PLC

گردوغبار صنعتی می‌تواند روی عملکرد تجهیزات تأثیر بگذارد.

وجود گردوغبار و آلودگی ممکن است باعث کاهش انتقال حرارت و ایجاد مشکلات در کانکتورها و اتصالات شود.

در محیط‌های صنعتی آلوده، بررسی دوره‌ای تابلو کنترل اهمیت زیادی دارد.

عیب‌یابی PLC Schneider LMC058 از صفر تا صد

برای تعمیر یک کنترلر معیوب، بهتر است مراحل عیب‌یابی به شکل منظم انجام شوند.

مرحله اول: دریافت اطلاعات دستگاه

مدل کامل، شماره سریال، علائم خرابی و شرایطی که خرابی در آن اتفاق افتاده ثبت می‌شود.

مرحله دوم: بررسی ظاهری

بدنه، کانکتورها، بردها و آثار سوختگی بررسی می‌شوند.

مرحله سوم: بررسی تغذیه

ولتاژ ورودی و مدار تغذیه بررسی می‌شود.

مرحله چهارم: بررسی LEDها

وضعیت LEDهای Power، Status، Error و ارتباطات بررسی می‌شود.

مرحله پنجم: بررسی CPU

عملکرد پردازنده و وضعیت اجرای برنامه بررسی می‌شود.

مرحله ششم: بررسی حافظه

وضعیت برنامه و حافظه کنترل می‌شود.

مرحله هفتم: بررسی ارتباطات

پورت‌ها و مسیرهای ارتباطی بررسی می‌شوند.

مرحله هشتم: بررسی ورودی و خروجی

عملکرد I/O کنترل می‌شود.

مرحله نهم: بررسی Motion

در صورت وجود خطای حرکتی، ارتباط با سروو و تجهیزات Motion بررسی می‌شود.

مرحله دهم: تست نهایی

کنترلر در شرایط مناسب تست می‌شود تا عملکرد آن تأیید شود.

تعمیر کنترلر حرکتی Schneider در برزین الکترونیک

در مجموعه برزین الکترونیک، عیب‌یابی و تعمیر تجهیزات اتوماسیون صنعتی انجام می‌شود.

در مورد Schneider LMC058LF424، بسته به نوع خرابی می‌توان بخش‌های مختلف دستگاه را بررسی کرد.

خدمات مرتبط شامل:

• عیب‌یابی PLC Schneider

• تعمیر برد PLC

• تعمیر کنترلر حرکتی

• بررسی منبع تغذیه

• بررسی CPU

• بررسی حافظه

• بررسی ارتباطات

• بررسی ورودی و خروجی

• بررسی خطاهای سیستم

• بررسی ارتباط با سروو درایو

• تست عملکرد کنترلر

است.

قبل از ارسال PLC برای تعمیر چه اطلاعاتی لازم است؟

اگر کنترلر برای تعمیر ارسال می‌شود، بهتر است همراه آن اطلاعات زیر نیز ارائه شود:

• مدل کامل دستگاه

• عکس پلاک

• شماره سریال

• شرح خرابی

• کد خطا

• عکس صفحه HMI در صورت وجود خطا

• شرایطی که خرابی در آن اتفاق افتاده

• مشخص کردن اینکه دستگاه روشن می‌شود یا خیر

• مشخص کردن اینکه برنامه روی PLC باقی مانده یا خیر

اگر خطا فقط در زمان کار ماشین رخ می‌دهد، توضیح شرایط وقوع خطا می‌تواند به عیب‌یابی کمک زیادی کند.

تست نهایی PLC پس از تعمیر

پس از تعمیر، کنترلر نباید بدون تست به مشتری تحویل شود.

در تست نهایی مواردی مانند:

• روشن شدن دستگاه

• وضعیت CPU

• اجرای برنامه

• ارتباطات

• ورودی‌ها

• خروجی‌ها

• ارتباط با تجهیزات جانبی

• عملکرد Motion

• پایداری تغذیه

• عدم ریست شدن

• عملکرد طولانی‌مدت

بررسی می‌شوند.

در صورت امکان، تست در شرایطی نزدیک به کاربرد واقعی دستگاه انجام می‌شود.

چرا تعمیر PLC بهتر از تعویض فوری است؟

در بسیاری از ماشین‌آلات صنعتی، PLC بخشی از یک سیستم قدیمی یا تخصصی است.

تعویض آن ممکن است مشکلاتی ایجاد کند؛ برای مثال:

• پیدا کردن مدل دقیق دشوار باشد.

• برنامه PLC در دسترس نباشد.

• تنظیمات سیستم از بین برود.

• ارتباطات نیاز به پیکربندی مجدد داشته باشند.

• زمان توقف ماشین افزایش پیدا کند.

به همین دلیل در صورت امکان تعمیر کنترلر موجود می‌تواند گزینه مناسبی باشد.

نکات مهم برای جلوگیری از خرابی PLC Schneider

برای افزایش عمر PLC و کنترلر حرکتی بهتر است موارد زیر رعایت شود:

• تهویه مناسب تابلو

• کنترل دمای محیط

• جلوگیری از ورود گردوغبار

• بررسی منبع تغذیه

• بررسی اتصالات

• استفاده از ارت مناسب

• بررسی کابل‌های ارتباطی

• جلوگیری از رطوبت

• کنترل نویزهای صنعتی

• سرویس دوره‌ای تابلو

همچنین در زمان تعمیر سایر تجهیزات مانند اینورتر و سروو درایو باید شرایطی که ممکن است باعث آسیب به PLC شوند نیز بررسی شود.

سوالات متداول تعمیر Schneider LMC058LF424

PLC Schneider LMC058LF424 برای چه کاری استفاده می‌شود؟

این تجهیز از خانواده کنترلرهای حرکتی Schneider است و برای کاربردهای اتوماسیون و کنترل حرکت در ماشین‌آلات صنعتی استفاده می‌شود.

چرا LMC058LF424 روشن نمی‌شود؟

علت می‌تواند از منبع تغذیه، مدار داخلی، برد الکترونیکی یا قطعات مرتبط باشد. ابتدا باید ورودی تغذیه و مدارهای داخلی بررسی شوند.

آیا خرابی PLC می‌تواند باعث حرکت نکردن سروو موتور شود؟

بله، اما حرکت نکردن سروو الزاماً به معنی خرابی PLC نیست. سروو درایو، کابل، برنامه، ارتباطات و موتور نیز باید بررسی شوند.

آیا برنامه PLC بعد از تعمیر از بین می‌رود؟

این موضوع به نوع خرابی و وضعیت حافظه دستگاه بستگی دارد. قبل از هرگونه تعمیر روی برد یا حافظه باید وضعیت برنامه بررسی شود.

آیا PLC اشنایدر LMC058 قابل تعمیر است؟

بسته به نوع خرابی، بخش‌های مختلف الکترونیکی و کنترلی آن قابل بررسی و تعمیر هستند.

علت ریست شدن PLC چیست؟

افت یا ناپایداری تغذیه، گرما، خرابی مدار داخلی، نویز، مشکلات حافظه یا سایر خطاهای سخت‌افزاری و محیطی می‌توانند باعث ریست شدن کنترلر شوند.

برای تعمیر LMC058 چه اطلاعاتی لازم است؟

مدل کامل، عکس پلاک، شماره سریال، شرح خرابی و در صورت وجود کد خطا یا تصویر وضعیت LEDها بسیار مفید است.

جمع‌بندی

Schneider LMC058LF424 یک کنترلر حرکتی صنعتی است که خرابی آن می‌تواند باعث توقف بخش مهمی از ماشین‌آلات اتوماسیون شود.

مشکلات این کنترلر ممکن است از روشن نشدن دستگاه و خرابی منبع تغذیه تا خطاهای CPU، حافظه، ارتباطات، ورودی و خروجی و سیستم Motion متغیر باشد.

برای تعمیر تخصصی این تجهیز، ابتدا باید علت خرابی مشخص شود. سپس بخش‌های مختلف شامل تغذیه، برد الکترونیکی، CPU، حافظه، ارتباطات و I/O بررسی شوند.

در سیستم‌هایی که LMC058 با سروو درایو و تجهیزات حرکتی کار می‌کند، عیب‌یابی باید کل زنجیره کنترل را دربر بگیرد؛ زیرا مشکل حرکت ممکن است از PLC، برنامه، ارتباط، سروو درایو، موتور یا فیدبک باشد.

پس از تعمیر نیز کنترلر باید از نظر اجرای برنامه، ارتباطات، ورودی‌ها، خروجی‌ها و عملکرد Motion تست شود.

تعمیر PLC اشنایدر LMC058LF424 در برزین الکترونیک با هدف عیب‌یابی دقیق، تعمیر برد و مدارهای الکترونیکی، رفع خطا و تست عملکرد کنترلر انجام می‌شود.
