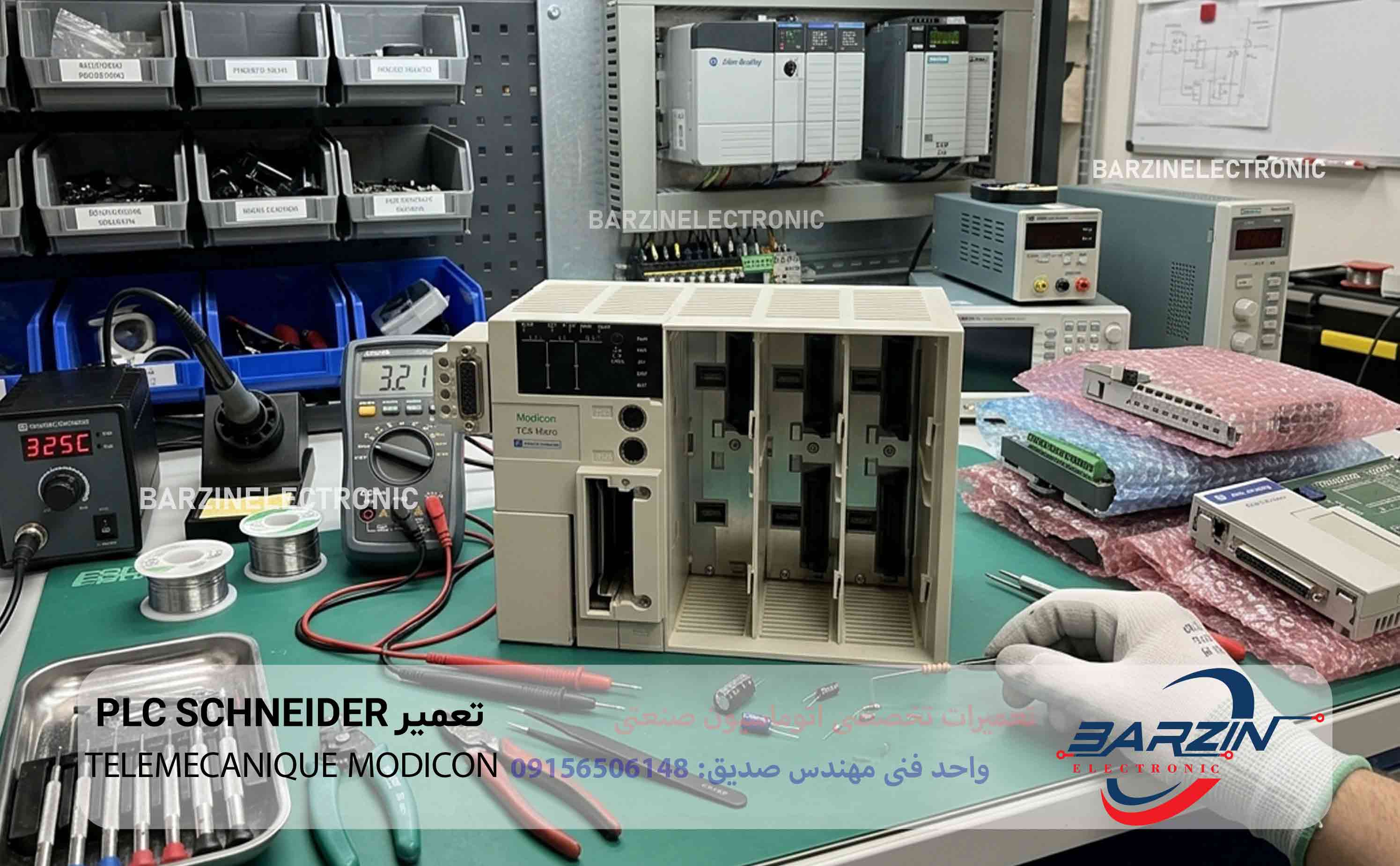

تعمیر PLC SCHNEIDER TELEMECANIQUE MODICON | تعمیر تخصصی PLC اشنایدر

PLCهای SCHNEIDER، TELEMECANIQUE و MODICON از جمله کنترلرهای مورد استفاده در سیستم‌های اتوماسیون صنعتی هستند که در نسل‌ها و خانواده‌های مختلف در ماشین‌آلات، خطوط تولید، تابلوهای کنترل و تجهیزات صنعتی به کار رفته‌اند. به همین دلیل وقتی یک دستگاه با عنوان PLC Schneider Telemecanique Modicon برای تعمیر ارسال می‌شود، اولین مرحله شناسایی دقیق خانواده، CPU یا Part Number آن است.

Schneider Electric در مجموعه مستندات رسمی خود خانواده‌های مختلف Modicon را از جمله M221، M241، M251، M262، M340، M580، Momentum، Premium و Quantum فهرست می‌کند. این گستردگی نشان می‌دهد که عبارت Modicon به یک سخت‌افزار واحد محدود نیست و روش تعمیر هر نسل می‌تواند با نسل دیگر متفاوت باشد.

در کنار مدل‌های جدیدتر، تعداد زیادی از PLCهای قدیمی Telemecanique و Modicon نیز هنوز در ماشین‌آلات صنعتی در حال کار هستند. خود Schneider در خدمات مهاجرت و ارتقای PLC اعلام کرده که راهکارهای این شرکت می‌تواند سیستم‌های قدیمی Modicon و Telemecanique را نیز در پروژه‌های Upgrade پوشش دهد.

در برزین الکترونیک تعمیر PLC SCHNEIDER TELEMECANIQUE MODICON می‌تواند شامل عیب‌یابی و تعمیر برد CPU، مدار تغذیه، ورودی و خروجی‌های دیجیتال و آنالوگ، مدارهای ارتباطی، حافظه، باتری در مدل‌های مربوط، Backplane، کانکتورها، ماژول‌های I/O و بررسی مشکلات نرم‌افزاری و سخت‌افزاری باشد.

نکته مهم این است که در PLCهای Modicon، یک علامت خرابی ممکن است از چند بخش متفاوت ناشی شود. برای مثال خاموش بودن CPU می‌تواند از تغذیه یا خود برد باشد، ولی خطای ارتباطی ممکن است از کابل، پورت، تنظیمات یا کارت ارتباطی ناشی شود. بنابراین تعمیر باید بر اساس ساختار همان PLC انجام شود.

تعمیر تخصصی PLC SCHNEIDER TELEMECANIQUE MODICON

PLC قلب سیستم کنترل یک ماشین است و خرابی آن می‌تواند باعث توقف کامل فرآیند تولید شود.

یک PLC ممکن است از قسمت‌های مختلفی تشکیل شده باشد:

CPU / Processor

Power Supply

Digital Input Modules

Digital Output Modules

Analog Input Modules

Analog Output Modules

Communication Modules

Backplane یا Rack

Memory

Battery در مدل‌های مربوط

Expansion Modules

Terminal Blocks

و در بعضی خانواده‌ها تجهیزات جانبی و کارت‌های اختصاصی.

در تعمیر تخصصی PLC اشنایدر باید مشخص شود خرابی دقیقاً مربوط به کدام قسمت است.

ممکن است:

دستگاه کاملاً خاموش باشد.

CPU خطا دهد.

PLC وارد RUN نشود.

یکی از Inputها کار نکند.

یکی از Outputها فعال نشود.

ماژول I/O شناسایی نشود.

ارتباط Ethernet یا Serial قطع شود.

برنامه از PLC خوانده نشود.

PLC به‌صورت متناوب Reset شود.

یا اطلاعات برنامه از بین رفته باشد.

هرکدام از این موارد مسیر عیب‌یابی متفاوتی دارند.

PLC Modicon چیست؟

Modicon نام یکی از شناخته‌شده‌ترین خانواده‌های PLC در صنعت اتوماسیون است. Schneider Electric در مجموعه فعلی خود، کنترلرهای کوچک تا کنترلرهای صنعتی بزرگ و سیستم‌های PAC را در این خانواده ارائه می‌کند.

نام Telemecanique نیز در نسل‌های قدیمی تجهیزات اتوماسیون Schneider بسیار دیده می‌شود. در پروژه‌های تعمیراتی ممکن است روی یک PLC یا ماژول، نام Telemecanique، Modicon یا Schneider مشاهده شود.

در مدل‌های قدیمی‌تر خانواده‌هایی مانند TSX Premium، TSX Quantum و Momentum نیز در مستندات Schneider وجود دارند.

به همین دلیل هنگام تعمیر، نام تجاری تنها اطلاعات موردنیاز نیست و باید Part Number کامل دستگاه نیز بررسی شود.

چرا مدل دقیق PLC در تعمیر مهم است؟

عبارت:

SCHNEIDER TELEMECANIQUE MODICON

برای تعیین دقیق سخت‌افزار کافی نیست.

مثلاً یک PLC قدیمی Modicon Premium از نظر CPU، نرم‌افزار، Backplane و ساختار I/O با M340 یا M580 تفاوت اساسی دارد.

حتی در خانواده‌های قدیمی نیز شماره قطعه دقیق روی انتخاب نرم‌افزار و روش سرویس مؤثر است. برای نمونه، Schneider در راهنمای Quantum مشخص کرده که بسته به CPU و نسخه آن، نرم‌افزارهای Concept، Unity Pro یا Control Expert مورد استفاده قرار می‌گرفته‌اند.

بنابراین قبل از تعمیر باید موارد زیر ثبت شوند:

• برند روی بدنه

• خانواده PLC

• Part Number

• CPU

• نوع Power Supply

• ماژول‌های I/O

• کارت‌های ارتباطی

• نسخه Firmware یا OS در صورت دسترسی

• نرم‌افزار مورد استفاده

• وضعیت LEDهای جلوی ماژول

جدول مشخصات فنی PLC SCHNEIDER TELEMECANIQUE MODICON

به دلیل اینکه نام دستگاه به یک مدل خاص محدود نیست، مشخصات زیر در سطح خانواده ارائه شده‌اند:

فهرست خانواده‌های فوق در مستندات رسمی Schneider برای Modicon آمده است.

جدول مدل‌ها و خانواده‌های مرتبط

Schneider در صفحه رسمی مستندات Modicon این خانواده‌ها را به‌صورت جداگانه معرفی می‌کند.

تعمیر CPU یا Processor در PLC Modicon

CPU مهم‌ترین بخش PLC است.

این قسمت برنامه کاربر را اجرا می‌کند، وضعیت I/O را مدیریت می‌کند و در بسیاری از مدل‌ها مسئول ارتباطات و تشخیص سیستم نیز هست.

خرابی CPU ممکن است باعث شود:

• PLC روشن نشود

• LED خطا روشن شود

• PLC وارد RUN نشود

• برنامه اجرا نشود

• ارتباط با PLC برقرار نشود

• CPU دائماً Reset شود

• I/Oها به‌درستی مدیریت نشوند

• خطای داخلی ایجاد شود

در عیب‌یابی CPU باید ابتدا تغذیه بررسی شود و سپس LEDهای وضعیت و ارتباطات بررسی شوند.

در بعضی خانواده‌ها اطلاعات Diagnostic از طریق LEDها یا نرم‌افزار قابل مشاهده است. برای مثال Schneider برای Modicon M340 راهنمای جداگانه‌ای برای تفسیر LEDهای CPU، کارت حافظه و ارتباطات ارائه کرده است.

تعمیر Power Supply PLC اشنایدر

یکی از مهم‌ترین خرابی‌های PLC، مشکل در منبع تغذیه است.

Power Supply ممکن است به‌صورت:

خاموشی کامل

Reset شدن

نوسان سیستم

روشن و خاموش شدن LEDها

عدم شناسایی بعضی ماژول‌ها

خود را نشان دهد.

در تعمیر منبع تغذیه باید موارد زیر بررسی شوند:

• فیوز

• مدار ورودی

• حفاظت ورودی

• پل دیود

• خازن‌های اولیه

• بخش سوئیچینگ

• ترانس

• دیودهای ثانویه

• رگولاتورها

• خازن‌های خروجی

• ریل‌های تغذیه

در PLCهای قدیمی، فرسودگی خازن‌ها اهمیت بیشتری دارد، چون ممکن است دستگاه در حالت عادی روشن شود اما هنگام بار یا ارتباط با ماژول‌ها Reset کند.

تعمیر برد CPU و مدارهای الکترونیکی

برد CPU ممکن است شامل بخش‌های پردازنده، حافظه، منبع تغذیه محلی، مدارهای ارتباطی و اجزای حفاظتی باشد.

در تعمیر برد باید ابتدا ناحیه خرابی مشخص شود.

مواردی مانند:

رگولاتورها

خازن‌ها

دیودها

مبدل‌های DC/DC

کریستال

قطعات حفاظتی

کانکتورها

مسیرهای PCB

آی‌سی‌های ارتباطی

باید با توجه به علامت خرابی بررسی شوند.

در PLCهای صنعتی، تعویض قطعه بدون مشخص شدن علت اصلی می‌تواند باعث تکرار خرابی شود.

تعمیر ماژول Digital Input

ماژول ورودی دیجیتال اطلاعاتی مانند:

سنسور

Limit Switch

Pressure Switch

Proximity

Push Button

و سیگنال‌های دیگر را به PLC منتقل می‌کند.

اگر یک Input کار نکند، باید ابتدا بررسی شود:

آیا ولتاژ به ورودی می‌رسد؟

آیا سنسور سالم است؟

آیا سیم‌کشی سالم است؟

آیا ترمینال اتصال مناسب دارد؟

آیا LED ورودی تغییر وضعیت می‌دهد؟

و در نهایت آیا خود مدار ورودی خراب است؟

این مرحله‌بندی از تعویض بی‌دلیل ماژول جلوگیری می‌کند.

تعمیر Digital Output PLC Modicon

خروجی دیجیتال PLC می‌تواند برای کنترل:

رله

کنتاکتور

شیر برقی

لامپ

سلونوئید

و تجهیزات دیگر استفاده شود.

اگر PLC فرمان خروجی را در نرم‌افزار صادر کند ولی تجهیز خارجی فعال نشود، باید مشخص شود مشکل از:

برنامه

یا

CPU

یا

Output Module

یا

ترمینال

یا

سیم‌کشی

یا

تجهیز نهایی

است.

در ماژول‌های خروجی، نوع تکنولوژی خروجی نیز اهمیت دارد؛ برای مثال خروجی Relay و Transistor از نظر روش تست و خرابی یکسان نیستند.

تعمیر Analog Input و Analog Output

ماژول‌های آنالوگ برای دریافت یا تولید سیگنال‌های متغیر استفاده می‌شوند.

این سیگنال می‌تواند در کاربرد مربوط شامل:

• دما

• فشار

• سطح

• سرعت

• موقعیت

• جریان

• ولتاژ

باشد.

اگر مقدار آنالوگ اشتباه باشد، تنها خود ماژول مقصر نیست.

موارد زیر نیز باید بررسی شوند:

• سنسور

• تغذیه سنسور

• سیم‌بندی

• Shield

• Ground

• کانال ورودی

• نوع سیگنال

• تنظیمات نرم‌افزاری

• Scaling

در تعمیر ماژول آنالوگ، شناخت نوع ورودی بسیار مهم است.

تعمیر Communication در PLC Modicon

قطع ارتباط یکی از مشکلات مهم PLC است.

ارتباط ممکن است با:

HMI

Inverter

Remote I/O

SCADA

PLC دیگر

کامپیوتر

یا سیستم‌های صنعتی دیگر برقرار باشد.

Schneider برای خانواده‌های مختلف پروتکل‌ها و مسیرهای ارتباطی متنوعی ارائه کرده است. برای نمونه، در مستندات M251 ارتباطاتی مانند Ethernet، CANopen، Serial Line، Modbus TCP و EtherNet/IP توضیح داده شده‌اند.

در صورت قطع ارتباط باید ابتدا مشخص شود:

ارتباط فیزیکی قطع است؟

پورت خراب است؟

کابل مشکل دارد؟

تنظیمات اشتباه است؟

دستگاه مقابل پاسخ نمی‌دهد؟

یا نرم‌افزار با PLC سازگار نیست؟

تعمیر پورت Ethernet PLC

اگر PLC دارای Ethernet باشد و ارتباط برقرار نشود، موارد زیر باید بررسی شوند:

کابل شبکه

سوکت

LED Link/Activity

پورت PLC

آدرس IP

Subnet

تنظیمات پروتکل

دستگاه مقابل

در مواردی ممکن است پورت شبکه از نظر سخت‌افزاری سالم باشد ولی تنظیمات شبکه باعث عدم ارتباط شود.

تعمیر ارتباط Serial و Modbus

در برخی خانواده‌های Modicon، ارتباط سریال و Modbus بخش مهمی از سیستم کنترل است.

در صورت خرابی ارتباط باید مواردی مانند:

• کابل

• RX/TX

• A/B در RS-485

• Ground

• Baud Rate

• Address

• Parity

• Stop Bit

• Device Address

• Termination

بررسی شوند.

در PLCهای قدیمی ممکن است تنظیمات نرم‌افزاری و سخت‌افزاری بسته به نسل کاملاً متفاوت باشند؛ به همین دلیل Part Number و نرم‌افزار PLC اهمیت دارد.

تعمیر Memory و برنامه PLC

یکی از حساس‌ترین مسائل در تعمیر PLC، حافظه و برنامه کاربر است.

در برخی مدل‌های قدیمی، برنامه در حافظه‌ای که به باتری وابسته است نگهداری می‌شده است. Schneider برای خانواده‌های قدیمی TSX Compact، TSX Premium و TSX Quantum اطلاعات اختصاصی درباره باتری و نگهداری حافظه ارائه کرده است. برای نمونه در Premium، باتری در Power Supply قرار داشته و برای بعضی CPUهای Quantum نیز حافظه برنامه به باتری وابسته بوده است.

بنابراین قبل از هر کاری روی PLC قدیمی باید مشخص شود:

آیا برنامه Backup شده است؟

آیا PLC باتری دارد؟

باتری چه وضعیتی دارد؟

آیا Program Memory قابل بازیابی است؟

آیا نرم‌افزار مناسب برای Upload/Download در دسترس است؟

تعمیر باتری PLC Modicon

در برخی PLCهای قدیمی، باتری بخشی از سیستم نگهداری حافظه بوده است.

خرابی یا تخلیه باتری می‌تواند در بعضی مدل‌ها باعث از بین رفتن اطلاعات حافظه پس از قطع برق شود.

Schneider برای باتری PLCهای قدیمی خانواده‌های مختلف اطلاعات جداگانه ارائه کرده است و نوع باتری با خانواده و CPU تغییر می‌کند.

به همین دلیل هیچ باتری عمومی را نباید صرفاً بر اساس نام Modicon سفارش داد.

ابتدا باید شماره دقیق PLC مشخص شود.

تعمیر Backplane و Rack

در PLCهای ماژولار، Backplane یا Rack ارتباط بین CPU، Power Supply و ماژول‌ها را برقرار می‌کند.

خرابی Backplane ممکن است به شکل:

• شناسایی نشدن ماژول

• عدم ارتباط CPU با I/O

• خطای Rack

• رفتار متناوب

• قطع بخشی از سیستم

ظاهر شود.

در این شرایط باید:

• کانکتورها

• پین‌ها

• PCB

• تغذیه Backplane

• اتصال ماژول‌ها

بررسی شوند.

جدول علائم خرابی رایج PLC Schneider Telemecanique Modicon

جدول خطا و عیب‌یابی

چون Modicon یک خانواده بزرگ با نسل‌های متفاوت است، کد خطای واحدی را نمی‌توان به تمام مدل‌های Schneider/Telemecanique نسبت داد.

بنابراین جدول زیر بر اساس نوع مشکل نوشته شده و برای مقاله عمومی ایمن‌تر و کاربردی‌تر است:

برای درج کدهای خطای واقعی باید مدل دقیق PLC مشخص شود؛ مثلاً Premium، Quantum، M340، M580، M251 یا یک CPU مشخص TSX.

عیب‌یابی PLC که روشن نمی‌شود

اگر PLC کاملاً خاموش است، عیب‌یابی باید از ورودی شروع شود.

ابتدا منبع تغذیه ورودی بررسی می‌شود.

بعد Fuse و مدار حفاظت بررسی می‌شوند.

سپس خروجی Power Supply اندازه‌گیری می‌شود.

اگر خروجی تغذیه صحیح باشد ولی CPU روشن نشود، برد CPU و ارتباط آن با Rack یا Backplane بررسی می‌شود.

در این حالت تعویض مستقیم CPU بدون تست منبع تغذیه مناسب نیست.

عیب‌یابی PLC که روشن می‌شود ولی RUN نمی‌شود

در این حالت برق ورودی ظاهراً برقرار است ولی PLC وارد وضعیت اجرای عادی نمی‌شود.

باید بررسی شود:

• LEDهای CPU

• وضعیت Fault

• Program

• Configuration

• I/O

• Memory

• ارتباط نرم‌افزاری

• Firmware/OS در مدل مربوط

در PLCهای مختلف Schneider، روش Diagnostic متفاوت است.

برای مثال Schneider برای M340 نحوه تفسیر LEDهای CPU و ارتباطات را به‌صورت مستقل مستند کرده است.

عیب‌یابی Input خراب

اگر تنها یک ورودی کار نمی‌کند:

ابتدا سنسور را بررسی کن.

بعد ولتاژ را در ترمینال بررسی کن.

سپس سیم‌کشی را کنترل کن.

بعد LED ورودی را مشاهده کن.

اگر سیگنال تا کارت می‌رسد ولی PLC تغییر وضعیت نمی‌دهد، مدار داخلی همان کانال باید بررسی شود.

عیب‌یابی Output خراب

اگر خروجی در نرم‌افزار فعال می‌شود ولی تجهیز خارجی عمل نمی‌کند:

اول سیم‌کشی بررسی شود.

بعد ولتاژ خروجی اندازه‌گیری شود.

سپس نوع Output Module مشخص شود.

اگر فرمان نرم‌افزاری وجود دارد ولی سیگنال خروجی تولید نمی‌شود، خود ماژول خروجی باید بررسی شود.

در نهایت خود بار نیز باید تست شود.

عیب‌یابی Analog Input

در ورودی آنالوگ باید سه بخش جداگانه بررسی شوند:

Sensor

Wiring

PLC Module

همچنین مقدار Scale باید با نوع سیگنال هماهنگ باشد.

اگر سنسور 4–20mA باشد ولی ورودی یا تنظیمات برای سیگنال دیگری پیکربندی شده باشد، ممکن است مقدار نمایش داده‌شده اشتباه باشد بدون اینکه الزاماً سخت‌افزار خراب باشد.

عیب‌یابی ارتباط PLC با HMI

قطع ارتباط HMI با PLC ممکن است از چند دلیل باشد:

• کابل

• پورت

• آدرس PLC

• تنظیمات ارتباط

• پروتکل

• نرم‌افزار

• کارت ارتباطی

باشد.

در این حالت، ابتدا باید مشخص شود آیا خود PLC از طریق نرم‌افزار مهندسی قابل اتصال است یا خیر.

اگر برنامه‌نویسی نیز با PLC ارتباط ندارد، احتمال مشکل در PLC یا مسیر ارتباط بیشتر می‌شود.

نرم‌افزار PLC و اهمیت نسل دستگاه

یکی از نکات مهم در تعمیر PLCهای قدیمی Modicon این است که نرم‌افزار مناسب با CPU باید مشخص شود.

Schneider در FAQ رسمی برای Quantum توضیح داده که برخی CPUها با Concept و برخی با Unity Pro برنامه‌ریزی می‌شوند و بعضی CPUهای مشخص نیز امکان کار با Unity Pro را دارند. برای برخی کنترلرهای قدیمی 984LL نیز نرم‌افزارهای Legacy مطرح بوده‌اند.

برای خانواده Premium نیز سازگاری بین نسخه Application، OS و نسخه Unity Pro/Control Expert موضوع مهمی است. Schneider جدول سازگاری نسخه‌ها را برای CPUهای Premium ارائه کرده است.

پس در تعمیر PLC قدیمی، نرم‌افزار و نسخه آن بخشی از فرآیند تعمیر است، نه موضوعی جدا از تعمیر.

تعمیر PLCهای قدیمی Telemecanique

بعضی از PLCهایی که با نام Telemecanique روی دستگاه دیده می‌شوند مربوط به نسل‌های قدیمی‌تر هستند.

Schneider در خدمات مهاجرت خود مشخصاً اعلام می‌کند که راهکارهای Upgrade می‌توانند سیستم‌های قدیمی Modicon، Square D، Telemecanique و حتی پلتفرم‌های دیگر را پوشش دهند.

در تعمیر چنین دستگاه‌هایی باید بیشتر به موارد زیر توجه شود:

• عمر خازن‌ها

• باتری

• کانکتورها

• خوردگی

• رله‌ها

• Power Supply

• حافظه

• Backplane

• ماژول‌های قدیمی

• دسترسی به نرم‌افزار Legacy

مقایسه تعمیر PLC قدیمی و PLC جدیدتر Modicon

Schneider برای خانواده‌های مختلف Modicon ابزارها و مستندات اختصاصی در سایت رسمی خود ارائه می‌کند.

مراحل تعمیر PLC SCHNEIDER TELEMECANIQUE MODICON در برزین الکترونیک

مرحله اول — شناسایی کامل دستگاه

شماره Part Number، CPU، Power Supply، ماژول‌ها و مشخصات روی پلاک ثبت می‌شوند.

مرحله دوم — ثبت وضعیت اولیه

وضعیت LEDها، خطا، نمایشگر و شرایطی که PLC خراب شده ثبت می‌شود.

مرحله سوم — بررسی ظاهری

PCB، کانکتورها، Backplane، پیچ‌ها، آثار سوختگی، گردوغبار، رطوبت و خوردگی بررسی می‌شوند.

مرحله چهارم — تست Power Supply

ورودی و تمام ولتاژهای اصلی مورد نیاز بررسی می‌شوند.

مرحله پنجم — بررسی CPU

LEDها، Boot، حافظه و ارتباط با سیستم بررسی می‌شوند.

مرحله ششم — تست I/O

تمام ورودی‌ها و خروجی‌ها در صورت امکان Channel-by-Channel بررسی می‌شوند.

مرحله هفتم — تست Communication

Ethernet، Serial، Modbus یا کارت‌های مربوط تست می‌شوند.

مرحله هشتم — بررسی Memory

وضعیت حافظه و Battery در مدل‌های مربوط بررسی می‌شود.

مرحله نهم — بررسی Software

سازگاری نرم‌افزار، Firmware و پروژه PLC بررسی می‌شود.

مرحله دهم — تعمیر برد

قطعات معیوب، رگولاتورها، تغذیه، مدار ارتباط و سایر بخش‌ها تعمیر می‌شوند.

مرحله یازدهم — تست Bench

PLC خارج از خط تولید و در شرایط کنترل‌شده تست می‌شود.

مرحله دوازدهم — تست I/O

ورودی و خروجی‌ها با شبیه‌سازی شرایط مناسب بررسی می‌شوند.

مرحله سیزدهم — تست برنامه

در صورت وجود Backup، پروژه به شکل کنترل‌شده بررسی یا Restore می‌شود.

مرحله چهاردهم — تست عملی

PLC با سیستم واقعی یا Setup مناسب تست می‌شود.

جدول تست نهایی PLC

اشتباهات رایج در تعمیر PLC Modicon

تعویض CPU بدون تست Power Supply

این کار می‌تواند باعث آسیب به CPU جدید شود.

تغییر برنامه بدون Backup

اگر برنامه اصلی ذخیره نشده باشد، هر تغییر ممکن است بازیابی سیستم را دشوار کند.

تعویض ماژول I/O بدون تست سنسور و سیم‌بندی

مشکل ورودی یا خروجی ممکن است اصلاً از خود ماژول نباشد.

استفاده از نرم‌افزار نامناسب

PLCهای قدیمی ممکن است با نرم‌افزارهای مختلف برنامه‌ریزی شده باشند. Schneider برای نسل‌های مختلف Modicon سازگاری‌های متفاوتی مستند کرده است.

بی‌توجهی به باتری PLC قدیمی

در برخی خانواده‌ها باتری برای نگهداری حافظه اهمیت دارد.

روشن کردن مجدد بدون مشخص کردن علت خرابی

در خرابی‌های سخت‌افزاری، تست بدون مشخص کردن علت اتصال کوتاه یا مشکل تغذیه می‌تواند خرابی را شدیدتر کند.

نگهداری پیشگیرانه PLC SCHNEIDER MODICON

برای جلوگیری از خرابی ناگهانی:

تابلو باید تمیز و خشک نگه داشته شود.

دمای کاری کنترل شود.

کانکتورها و ترمینال‌ها به‌صورت دوره‌ای بررسی شوند.

Power Supply از نظر ولتاژ و دما کنترل شود.

در PLCهای دارای باتری، وضعیت Battery مطابق مدل بررسی شود.

Backup برنامه و تنظیمات در محل امن نگهداری شود.

نسخه نرم‌افزار و Firmware دستگاه ثبت شود.

کابل‌های ارتباطی از نظر آسیب و شل شدن بررسی شوند.

Backup برنامه PLC؛ یکی از مهم‌ترین اقدامات

یکی از مهم‌ترین اقدامات در نگهداری PLCهای صنعتی، داشتن Backup از برنامه و تنظیمات است.

در صورت خرابی CPU، تعمیر بدون Backup ممکن است از نظر سخت‌افزاری موفق باشد اما راه‌اندازی سیستم را دشوار کند.

برای PLCهای قدیمی مخصوصاً باید مشخص شود:

برنامه با چه نرم‌افزاری ایجاد شده؟

نسخه نرم‌افزار چیست؟

پروژه اصلی کجاست؟

آیا Password یا Protection فعال است؟

آیا Backup سخت‌افزار نیز وجود دارد؟

برای نمونه، Schneider در مورد برخی خانواده‌های قدیمی Quantum توضیح می‌دهد که برای تعیین نرم‌افزار مناسب، شماره کامل CPU یا پروژه موجود لازم است.

تعمیر PLC Modicon بدون از دست رفتن برنامه

در تعمیر PLC، حفظ اطلاعات کاربر اهمیت بسیار زیادی دارد.

قبل از تعمیر باید تا جای ممکن:

• Program Backup

• Configuration Backup

• Parameter Backup

• Hardware Configuration

• Version Information

ذخیره شود.

در PLCهای دارای حافظه وابسته به باتری، وضعیت باتری نیز باید قبل از قطع برق در نظر گرفته شود. Schneider برای چند خانواده قدیمی اطلاعات مشخصی در مورد باتری و حافظه ارائه کرده است.

مشکلاتی که در PLCهای قدیمی بیشتر اهمیت دارند

در دستگاه‌های قدیمی‌تر، علاوه بر خرابی‌های معمول الکترونیکی باید موارد زیر نیز در نظر گرفته شوند:

فرسودگی خازن‌ها

ضعیف شدن باتری

اکسیدشدن کانکتورها

ترک لحیم

آسیب به رله‌ها

خرابی Power Supply

از دست رفتن حافظه

مشکلات نرم‌افزار Legacy

عدم دسترسی به قطعات

عدم سازگاری نسخه نرم‌افزار

بنابراین تعمیر PLC قدیمی فقط تعویض یک IC یا ماژول نیست و ممکن است نیاز به بررسی سخت‌افزار و نرم‌افزار به‌صورت همزمان داشته باشد.

تعمیر PLC و امکان Upgrade

گاهی PLC قدیمی از نظر سخت‌افزاری قابل تعمیر است، ولی قطعات یا نرم‌افزار موردنیاز آن به سختی پیدا می‌شود.

در چنین شرایطی موضوع Migration/Upgrade مطرح می‌شود.

Schneider در سرویس رسمی Migration، ارتقای سیستم‌های قدیمی Modicon و Telemecanique را به پلتفرم‌های جدیدتر مطرح کرده و هدف آن را حفظ بخشی از سرمایه‌گذاری سخت‌افزاری و نرم‌افزاری سیستم می‌داند.

با این حال تصمیم بین تعمیر و Upgrade باید بر اساس مدل دقیق، وضعیت دستگاه، برنامه، I/O، ارتباطات و شرایط ماشین انجام شود.

چرا تعمیر PLC SCHNEIDER TELEMECANIQUE MODICON اهمیت دارد؟

PLC مستقیماً با فرآیند ماشین در ارتباط است.

یک خرابی کوچک در Input ممکن است باعث توقف یک مرحله تولید شود.

خرابی یک Output می‌تواند یک شیر، کنتاکتور یا محرک را از کار بیندازد.

قطع Communication می‌تواند HMI یا سیستم بالادستی را از PLC جدا کند.

و خرابی CPU ممکن است کل سیستم کنترل را متوقف کند.

به همین دلیل تعمیر PLC باید با شناخت همزمان الکترونیک، اتوماسیون، I/O، ارتباطات و نرم‌افزار PLC انجام شود.

سوالات متداول تعمیر PLC SCHNEIDER TELEMECANIQUE MODICON

Schneider Telemecanique Modicon چیست؟

این عبارت به مجموعه PLCها و سیستم‌های اتوماسیون Schneider و نسل‌های مرتبط Telemecanique و Modicon اشاره دارد و به یک مدل واحد محدود نیست. Schneider خانواده‌های مختلف Modicon را در مستندات رسمی خود معرفی می‌کند.

آیا همه PLCهای Modicon با یک نرم‌افزار برنامه‌ریزی می‌شوند؟

خیر. نرم‌افزار به خانواده و CPU بستگی دارد. Schneider برای برخی نسل‌های Quantum استفاده از Concept یا Unity Pro و برای نسل‌های دیگر ابزارهای متفاوت را مستند کرده است.

آیا PLC Telemecanique قابل تعمیر است؟

بسته به مدل و شدت خرابی، بخش‌هایی مانند Power Supply، CPU، بردهای I/O، مدارهای ارتباطی و برخی اجزای الکترونیکی قابل عیب‌یابی و تعمیر هستند.

اگر PLC روشن نمی‌شود چه چیزی باید بررسی شود؟

ابتدا ورودی Power، فیوز و Power Supply و سپس CPU و Backplane بررسی می‌شوند.

اگر Input PLC کار نکند مشکل از کجاست؟

سنسور، سیم‌بندی، ترمینال، تغذیه سنسور، خود کانال Input و در نهایت ماژول باید بررسی شوند.

اگر Output PLC فعال نشود چه باید کرد؟

باید برنامه، وضعیت CPU، Output Module، سیم‌بندی و بار متصل‌شده بررسی شوند.

آیا خرابی باتری می‌تواند روی برنامه PLC اثر بگذارد؟

در بعضی PLCهای قدیمی، بله. Schneider برای خانواده‌هایی مانند TSX Premium و Quantum ساختارهای حافظه وابسته به باتری را مستند کرده است.

آیا تعمیر PLC قدیمی بهتر است یا تعویض آن؟

برای این موضوع باید مدل دقیق، وضعیت برد، امکان تأمین قطعه، وجود Backup، نیازهای I/O و شرایط ماشین بررسی شود. Schneider برای سیستم‌های Legacy نیز مسیر Migration و Upgrade ارائه می‌کند.

آیا برنامه PLC بعد از تعمیر باقی می‌ماند؟

این موضوع به نوع حافظه، مدل PLC، وضعیت خرابی و شرایط Backup بستگی دارد. در برخی نسل‌های قدیمی، باتری و نوع حافظه اهمیت ویژه‌ای دارند.

آیا خرابی Ethernet به معنی خرابی CPU است؟

خیر. کابل، سوکت، IP، تنظیمات، پورت شبکه، دستگاه مقابل و نرم‌افزار نیز باید بررسی شوند.

آیا همه خطاهای Modicon کد یکسانی دارند؟

خیر. کدها و روش Diagnostic بین خانواده‌ها و نسل‌های مختلف متفاوت است؛ برای خطای دقیق باید Part Number دستگاه مشخص شود.

آیا PLC Premium و Quantum جزو Modicon هستند؟

بله، هر دو در مستندات رسمی Schneider به‌عنوان خانواده‌های Modicon آمده‌اند.

آیا PLCهای Telemecanique قدیمی هنوز در صنعت دیده می‌شوند؟

نسل‌های قدیمی این تجهیزات همچنان در سیستم‌های صنعتی موجود هستند و Schneider نیز برای سیستم‌های Legacy Modicon و Telemecanique راهکارهای Migration و Upgrade مستند کرده است.

جمع‌بندی

PLC SCHNEIDER TELEMECANIQUE MODICON به یک مدل خاص محدود نمی‌شود و طیف گسترده‌ای از PLCهای Schneider و نسل‌های مرتبط Modicon و Telemecanique را در بر می‌گیرد. خانواده‌هایی مانند M221، M241، M251، M262، M340، M580، Momentum، Premium و Quantum در مستندات Schneider دیده می‌شوند و روش تعمیر آن‌ها بسته به نسل و ساختار دستگاه متفاوت است.

در تعمیر تخصصی این تجهیزات، بخش‌هایی مانند CPU، Power Supply، Digital I/O، Analog I/O، Communication، Memory، Battery، Rack و Backplane باید بر اساس علائم خرابی بررسی شوند.

همچنین در PLCهای قدیمی، موضوع نرم‌افزار، نسخه Firmware، Backup برنامه و باتری حافظه اهمیت زیادی دارد. Schneider برای خانواده‌هایی مانند Quantum و Premium سازگاری نرم‌افزاری و روش‌های تشخیص متفاوتی را مستند کرده است.

در برزین الکترونیک تعمیر PLC SCHNEIDER TELEMECANIQUE MODICON می‌تواند شامل عیب‌یابی و تعمیر برد CPU، منبع تغذیه، ماژول‌های ورودی و خروجی، مدارهای ارتباطی، حافظه، کانکتورها و بخش‌های الکترونیکی باشد و پس از تعمیر، PLC از نظر عملکرد CPU، I/O، ارتباطات و پایداری تست شود.

برای تعمیر و شناسایی دقیق، Part Number کامل روی CPU یا ماژول اهمیت بسیار زیادی دارد؛ چون بدون آن نمی‌توان کد خطا، نرم‌افزار، ساختار I/O یا مشخصات الکتریکی یک PLC را به‌صورت قطعی تعیین کرد.
