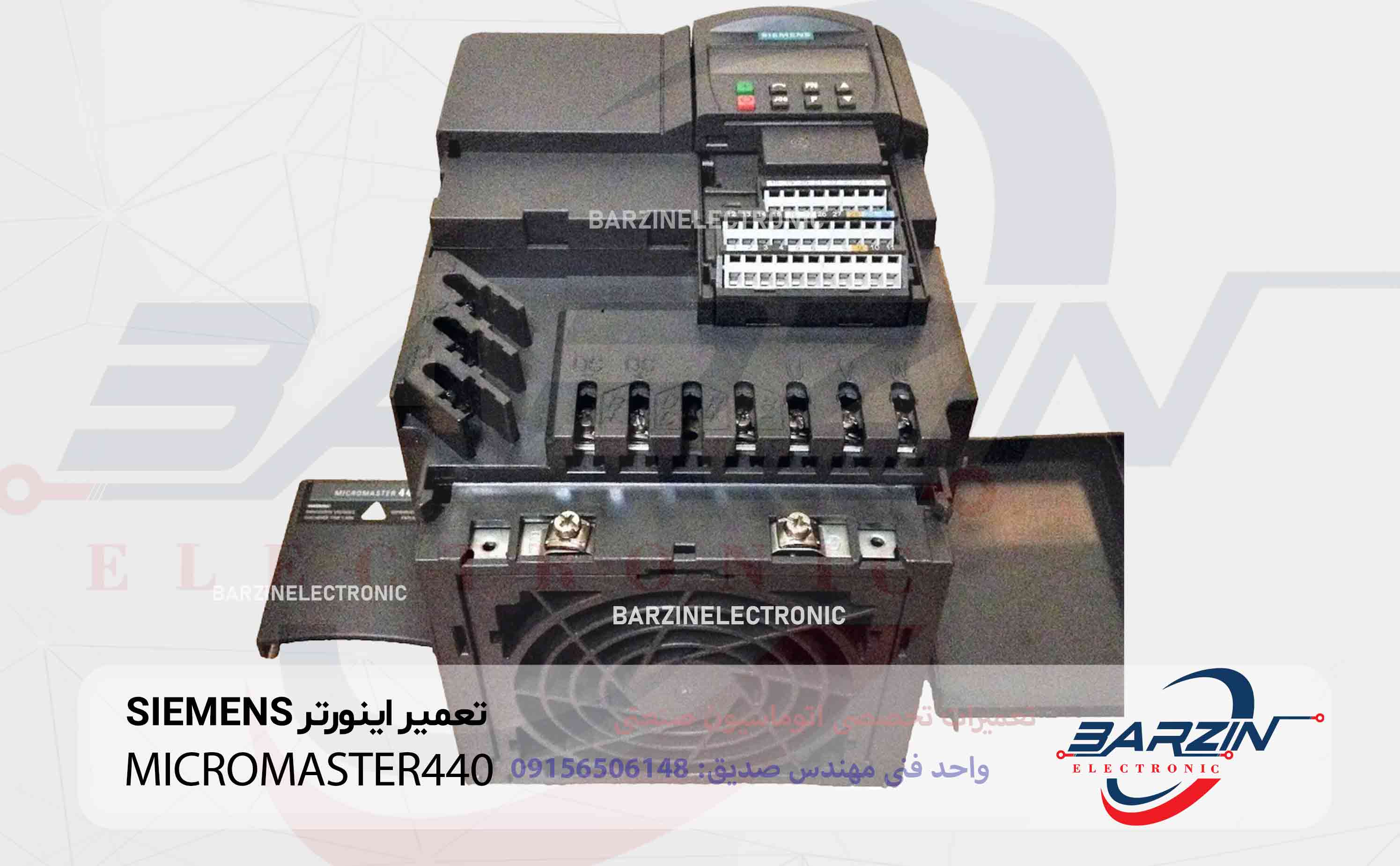

تعمیر تخصصی اینورتر SIEMENS MICROMASTER 440

اینورتر Siemens MICROMASTER 440 یا MM440 یکی از درایوهای صنعتی شناخته‌شده شرکت زیمنس است که برای کنترل موتورهای AC در ماشین‌آلات و سیستم‌های اتوماسیون صنعتی مورد استفاده قرار گرفته است.

این درایو در طیف گسترده‌ای از توان‌ها و ولتاژهای ورودی تولید شده و به همین دلیل برای شناسایی دقیق یک دستگاه، باید شماره فنی کامل MLFB روی پلاک آن بررسی شود. برای نمونه، زیمنس مدل‌های مختلف MM440 را در کلاس‌های 200 تا 240 ولت، 380 تا 480 ولت و 500 تا 600 ولت ارائه کرده است.

خرابی MICROMASTER 440 می‌تواند به شکل روشن نشدن کامل درایو، نمایش Fault، قطع خروجی موتور، خطای Overcurrent، Overvoltage، Undervoltage، افزایش دمای درایو، خطای موتور یا ناپایداری سرعت ظاهر شود.

تعمیر اینورتر MM440 تنها به تعویض قطعات سوخته محدود نمی‌شود. برای تعمیر اصولی باید بخش تغذیه، DC Bus، مدار قدرت، IGBT، Gate Driver، برد کنترل، سیستم خنک‌کاری، مدار اندازه‌گیری و پارامترهای موتور بررسی شوند.

مستندات رسمی زیمنس برای MICROMASTER 440 نیز بخش‌های نصب، راه‌اندازی، مدهای کنترلی، پارامترها، عیب‌یابی و مشخصات فنی را پوشش می‌دهد.

────────────────────────

اینورتر Siemens MICROMASTER 440 چیست؟

MICROMASTER 440 یک درایو فرکانس متغیر یا VFD است که برای کنترل موتورهای AC استفاده می‌شود.

در اینورتر، برق ورودی ابتدا یکسوسازی شده و در بخش DC Link ذخیره و تثبیت می‌شود. سپس مدار قدرت با استفاده از قطعات سوئیچینگ، ولتاژ و فرکانس موردنیاز موتور را ایجاد می‌کند.

به همین دلیل عملکرد صحیح MM440 به چند بخش اصلی وابسته است:

• مدار ورودی

• یکسوساز

• DC Bus

• خازن‌های DC

• IGBTهای قدرت

• Gate Driver

• برد کنترل

• سنسورهای جریان

• مدار اندازه‌گیری ولتاژ

• سیستم خنک‌کاری

• ترمینال‌های ورودی و خروجی

• پارامترهای موتور

خرابی هر یک از این بخش‌ها می‌تواند عملکرد درایو را مختل کند.

────────────────────────

مشخصات فنی MICROMASTER 440

یکی از نکات مهم درباره MM440 این است که مشخصات دقیق آن بر اساس کد کامل MLFB تغییر می‌کند.

برای مثال، در کاتالوگ زیمنس مدل 6SE6440-2UD24-0BA1 یک MM440 سه‌فاز 380 تا 480 ولت با توان 4 کیلووات است، در حالی که مدل‌های دیگری از همین خانواده در محدوده‌های توان و ولتاژ متفاوت تولید شده‌اند.

بنابراین اطلاعات عمومی خانواده MM440 را می‌توان به شکل زیر بیان کرد:

بنابراین برای تعمیر یک دستگاه مشخص، بهتر است شماره کامل روی پلاک دستگاه ثبت شود و مشخصات همان MLFB مبنای تعمیر قرار گیرد.

────────────────────────

خرابی‌های رایج اینورتر Siemens MM440

درایو MICROMASTER 440 ممکن است به دلایل مختلف دچار خرابی شود.

زیمنس در مستندات MM440 نیز خطاها و هشدارهایی مانند Current Limit، Overvoltage، Undervoltage، Inverter Overtemperature و Motor Overtemperature را برای این خانواده تشریح کرده است.

────────────────────────

تعمیر مدار تغذیه MICROMASTER 440

یکی از اولین مراحل تعمیر MM440 بررسی مدار تغذیه است.

اگر درایو کاملاً خاموش باشد، ابتدا باید مشخص شود که آیا مشکل از ورودی دستگاه است یا تغذیه‌های داخلی.

در این بخش موارد زیر بررسی می‌شوند:

• فیوزها

• مسیر ورودی برق

• پل دیود

• مدار یکسوساز

• مدار تغذیه سوئیچینگ

• رگولاتورها

• خازن‌های تغذیه

• تغذیه برد کنترل

• مدار استارت تغذیه

• اتصالات PCB

خرابی مدار تغذیه ممکن است باعث شود هیچ نمایشگری روشن نشود یا درایو در هنگام راه‌اندازی ریست شود.

────────────────────────

بررسی پل دیود و مدار ورودی

در بخش ورودی، برق AC پس از عبور از مدار حفاظت و یکسوساز به DC تبدیل می‌شود.

خرابی پل دیود می‌تواند علائمی مانند:

• سوختن فیوز

• اتصال کوتاه ورودی

• روشن نشدن دستگاه

• افزایش جریان ورودی

• ایجاد آسیب در DC Bus

ایجاد کند.

در تعمیر MM440 باید دیودهای ورودی از نظر اتصال کوتاه و نشتی بررسی شوند.

همچنین نباید تنها قطعه سوخته تعویض شود؛ زیرا در صورت وجود اتصال کوتاه در DC Bus یا Power Stage، قطعه جدید نیز ممکن است دوباره آسیب ببیند.

────────────────────────

تعمیر DC Bus و خازن‌های MM440

DC Bus یکی از مهم‌ترین بخش‌های اینورتر است.

پس از یکسوسازی برق، انرژی در خازن‌های DC ذخیره می‌شود و Power Stage از این ولتاژ برای تولید خروجی سه‌فاز استفاده می‌کند.

فرسودگی خازن‌ها می‌تواند باعث:

• افزایش ریپل

• کاهش ظرفیت

• افزایش ESR

• ناپایداری DC Bus

• گرم شدن بیش از حد

• آسیب به IGBT

• ایجاد خطاهای ولتاژ

شود.

در تعمیر یک MM440 قدیمی، بررسی وضعیت خازن‌های DC اهمیت زیادی دارد.

فقط سالم بودن ظاهری خازن کافی نیست و در صورت نیاز باید ظرفیت و ESR آن نیز بررسی شود.

────────────────────────

تعمیر IGBT و بخش قدرت MM440

Power Stage یکی از مهم‌ترین بخش‌های MICROMASTER 440 است.

در این قسمت IGBTها با فرمان Gate Driver سوئیچ شده و خروجی سه‌فاز موردنیاز موتور را ایجاد می‌کنند.

خرابی IGBT می‌تواند باعث:

• سوختن فیوز

• اتصال کوتاه خروجی

• خطای Overcurrent

• عدم تولید خروجی

• ایجاد جریان غیرعادی

• سوختگی PCB

شود.

در هنگام تعمیر باید علاوه بر خود IGBT موارد زیر نیز بررسی شوند:

• Gate Driver

• مقاومت‌های Gate

• دیودهای مربوط

• مسیرهای PCB

• مدار تشخیص جریان

• DC Bus

• سنسورهای جریان

اگر IGBT سوخته باشد اما علت خرابی مشخص نشود، احتمال خرابی مجدد بسیار زیاد است.

────────────────────────

بررسی Gate Driver

Gate Driver وظیفه ارسال فرمان مناسب به IGBTها را بر عهده دارد.

در صورتی که Gate Driver دچار مشکل شود، ممکن است IGBT جدید نیز پس از راه‌اندازی آسیب ببیند.

بنابراین هنگام تعمیر Power Stage باید موارد زیر بررسی شوند:

• تغذیه Driver

• سیگنال Gate

• مقاومت‌های Gate

• مدار ایزولاسیون

• مسیرهای فرمان

• مدار حفاظت

• عدم وجود اتصال کوتاه در خروجی Driver

این مرحله یکی از مهم‌ترین بخش‌های تعمیر تخصصی MM440 است.

────────────────────────

خطای Overcurrent در MICROMASTER 440

خطای اضافه‌جریان یکی از خطاهای مهم اینورتر MM440 است.

اما مشاهده این خطا به معنی قطعی سوختن IGBT نیست.

زیمنس برای هشدار Current Limit مواردی مانند عدم تطابق توان موتور و اینورتر، طول نامناسب کابل موتور، اتصال زمین، عدم تطابق پارامترهای موتور، اضافه‌بار و تنظیمات نامناسب را از موارد قابل بررسی معرفی می‌کند.

بنابراین هنگام مشاهده خطای جریان باید موارد زیر بررسی شوند:

1. موتور

2. کابل موتور

3. اتصال بدنه

4. خروجی‌های U/V/W

5. IGBT

6. Gate Driver

7. پارامترهای موتور

8. زمان شتاب‌گیری

9. مقدار Boost

10. بار مکانیکی

اگر خطا دقیقاً هنگام فرمان Start ظاهر شود، تست موتور و خروجی Power Stage اهمیت بیشتری پیدا می‌کند.

────────────────────────

خطای Overvoltage در MM440

افزایش ولتاژ DC Bus می‌تواند باعث فعال شدن حفاظت Overvoltage شود.

این خطا به‌خصوص هنگام کاهش سریع سرعت موتور ممکن است مشاهده شود، زیرا انرژی برگشتی موتور باعث افزایش ولتاژ DC Link می‌شود.

در مستندات MM440، هشدار A0502 به رسیدن ولتاژ به محدوده Overvoltage Limit مربوط شده و یکی از شرایط قابل بررسی، زمان Ramp Down و وضعیت DC-Link Controller معرفی شده است.

موارد قابل بررسی:

• ولتاژ ورودی

• DC Bus

• زمان Deceleration

• بار موتور

• مقاومت ترمز

• مدار Braking

• تنظیمات پارامترها

────────────────────────

خطای Undervoltage

خطای افت ولتاژ نیز می‌تواند از برق ورودی یا مدار DC Bus ناشی شود.

زیمنس برای هشدار A0503 مواردی مانند افت برق اصلی و پایین بودن ولتاژ DC Link را مطرح می‌کند.

در این حالت باید بررسی شود:

• ولتاژ ورودی

• افت ولتاژ هنگام بار

• فیوزها

• کنتاکتورها

• ترمینال‌ها

• پل دیود

• خازن‌های DC

• مدار اندازه‌گیری

اگر افت ولتاژ فقط هنگام شتاب‌گیری رخ دهد، باید شرایط بار و DC Bus نیز بررسی شود.

────────────────────────

خطای Overtemperature درایو

افزایش دمای هیت‌سینک یکی دیگر از مشکلات رایج درایوهای صنعتی است.

در MM440، هشدار A0504 مربوط به افزایش دمای هیت‌سینک اینورتر است. زیمنس برای عیب‌یابی این وضعیت بررسی دمای محیط، شرایط بار و عملکرد فن را توصیه می‌کند.

علت‌های احتمالی:

• خرابی فن

• گرفتگی هیت‌سینک

• گردوغبار

• دمای بالای تابلو

• بار بیش از ظرفیت

• سیکل کاری نامناسب

• فرسودگی سیستم خنک‌کاری

────────────────────────

تعمیر و بررسی فن MICROMASTER 440

فن درایو وظیفه خارج کردن گرمای ایجادشده در Power Stage را دارد.

خرابی فن ممکن است در ابتدا فقط باعث افزایش دما شود، اما ادامه کار می‌تواند به IGBT و سایر قطعات قدرت آسیب وارد کند.

در سرویس فن باید موارد زیر بررسی شوند:

• چرخش آزاد فن

• صدای فن

• جریان مصرفی

• کانکتور فن

• تغذیه فن

• مسیر عبور هوا

• هیت‌سینک

• گردوغبار

فن باید در شرایط کاری نیز بررسی شود، نه فقط هنگام خاموش بودن درایو.

────────────────────────

خطای Motor Overtemperature

ممکن است مشکل از خود موتور باشد و نه اینورتر.

در مستندات MM440، هشدار A0511 به Motor Overtemperature I2t و شرایطی مانند اضافه‌بار موتور و سیکل کاری بیش از حد مربوط شده است.

در این حالت باید:

• جریان موتور

• بار مکانیکی

• تهویه موتور

• اطلاعات پلاک موتور

• پارامترهای موتور

• زمان کار در سرعت پایین

• تنظیمات Boost

بررسی شوند.

────────────────────────

خطای Motor Temperature Signal

در برخی کاربردها، وضعیت حرارتی موتور توسط سنسور دما نیز پایش می‌شود.

زیمنس برای هشدار A0512 قطع شدن سیگنال سنسور دمای موتور را مطرح کرده است.

بنابراین در صورت مشاهده این هشدار باید کابل سنسور، اتصالات و خود سنسور بررسی شوند.

────────────────────────

تعمیر برد کنترل MM440

برد کنترل وظیفه مدیریت عملکرد درایو و پردازش اطلاعات مختلف را بر عهده دارد.

خرابی برد می‌تواند باعث موارد زیر شود:

• روشن نشدن صحیح

• ریست شدن

• نمایش خطاهای غیرعادی

• عدم دریافت فرمان

• عدم کنترل خروجی

• خطای ارتباطی

• عدم دسترسی صحیح به پارامترها

در تعمیر برد کنترل باید تغذیه‌های داخلی، رگولاتورها، پردازنده، حافظه، مدارهای ارتباطی و مدارهای اندازه‌گیری بررسی شوند.

────────────────────────

بررسی ورودی و خروجی‌های کنترلی

MM440 در سیستم‌های صنعتی معمولاً با سیگنال‌های کنترلی مختلف کار می‌کند.

ممکن است فرمان‌ها از طریق:

• Digital Input

• Analog Input

• Relay Output

• Analog Output

• Communication

به درایو منتقل شوند.

گاهی خود درایو سالم است اما به دلیل خرابی یک ورودی، سیم‌بندی یا تنظیم پارامتر، فرمان Start یا Speed Reference دریافت نمی‌شود.

به همین دلیل هنگام تعمیر باید سخت‌افزار و تنظیمات نرم‌افزاری هم‌زمان بررسی شوند.

────────────────────────

بررسی پارامترهای MICROMASTER 440

یکی از مهم‌ترین مراحل تعمیر MM440 بررسی پارامترهاست.

حتی اگر سخت‌افزار کاملاً سالم باشد، تنظیم اشتباه پارامترها می‌تواند باعث:

• Overcurrent

• Overvoltage

• Motor Overtemperature

• عدم حرکت موتور

• سرعت اشتباه

• جهت چرخش اشتباه

• عملکرد ناپایدار

شود.

اطلاعات موتور باید مطابق پلاک موتور وارد شود.

پارامترهایی مانند اطلاعات توان موتور، ولتاژ، جریان، فرکانس، سرعت و مقاومت استاتور در فرآیند تنظیم و شناسایی موتور اهمیت دارند. مستندات زیمنس نیز برای خطای Current Limit بر تطابق پارامترهای موتور با موتور واقعی تأکید می‌کند.

────────────────────────

خطاهای مهم MICROMASTER 440

این کدها در مستندات MICROMASTER 440 زیمنس آمده‌اند و برای عیب‌یابی باید همراه با شرایط بروز خطا و پارامترهای دستگاه بررسی شوند.

────────────────────────

جدول عیب‌یابی سریع MM440

────────────────────────

تعمیر ترمز و مقاومت Braking

در کاربردهایی که موتور باید سریع متوقف شود، انرژی برگشتی موتور می‌تواند باعث افزایش ولتاژ DC Bus شود.

در صورت استفاده از مدار ترمز و مقاومت Braking باید موارد زیر بررسی شوند:

• مقاومت ترمز

• سیم‌کشی

• مدار Braking

• دمای مقاومت

• مقدار مقاومت

• سیکل کاری

• DC Bus

در MM440 هشدار A0535 Braking Resistor Hot نیز در مستندات زیمنس تعریف شده است.

────────────────────────

بررسی موتور متصل به MM440

هنگام تعمیر اینورتر نباید موتور از فرآیند عیب‌یابی حذف شود.

موارد زیر باید بررسی شوند:

• مقاومت سیم‌پیچ‌ها

• تعادل فازها

• عایق موتور

• اتصال بدنه

• کابل موتور

• وضعیت مکانیکی

• بار

• بلبرینگ‌ها

• اطلاعات پلاک موتور

اگر موتور دچار اتصال بدنه یا اتصال کوتاه داخلی باشد، تعمیر اینورتر بدون رفع مشکل موتور می‌تواند باعث خرابی مجدد Power Stage شود.

────────────────────────

بررسی کابل موتور

کابل بین اینورتر و موتور یکی از قسمت‌هایی است که گاهی نادیده گرفته می‌شود.

باید موارد زیر بررسی شوند:

• اتصال کوتاه بین فازها

• اتصال فاز به زمین

• شل بودن ترمینال‌ها

• آسیب عایق

• طول کابل

• شرایط عبور کابل

• رطوبت

• آسیب مکانیکی

زیمنس نیز در عیب‌یابی Current Limit بررسی کابل موتور و نبود اتصال کوتاه یا خطای زمین را توصیه کرده است.

────────────────────────

مراحل تعمیر تخصصی Siemens MICROMASTER 440

مرحله اول؛ بررسی پلاک

شماره کامل MLFB، ولتاژ، جریان و توان دستگاه ثبت می‌شود.

مرحله دوم؛ بررسی ظاهری

PCB، خازن‌ها، فن، ترمینال‌ها و آثار سوختگی بررسی می‌شوند.

مرحله سوم؛ بررسی ورودی

فیوز، پل دیود و مدار یکسوساز تست می‌شوند.

مرحله چهارم؛ بررسی DC Bus

خازن‌ها و مدار DC Link بررسی می‌شوند.

مرحله پنجم؛ بررسی Power Stage

IGBT، دیودها و خروجی‌های U/V/W تست می‌شوند.

مرحله ششم؛ بررسی Gate Driver

فرمان‌های مربوط به IGBT و تغذیه Driver بررسی می‌شوند.

مرحله هفتم؛ بررسی برد کنترل

تغذیه‌ها، رگولاتورها، پردازنده و مدارهای کنترلی بررسی می‌شوند.

مرحله هشتم؛ بررسی موتور و کابل

موتور و کابل از نظر اتصال کوتاه و عایق بررسی می‌شوند.

مرحله نهم؛ بررسی پارامترها

اطلاعات موتور و تنظیمات کنترلی بررسی و در صورت نیاز اصلاح می‌شوند.

مرحله دهم؛ تست عملکرد

درایو ابتدا در شرایط کنترل‌شده و سپس در شرایط کاری مناسب تست می‌شود.

────────────────────────

تست نهایی اینورتر MM440 پس از تعمیر

روشن شدن درایو به‌تنهایی به معنی تعمیر کامل نیست.

────────────────────────

نکات مهم برای جلوگیری از خرابی مجدد MM440

برای افزایش عمر MICROMASTER 440 بهتر است موارد زیر رعایت شوند:

• فن درایو مرتب بررسی شود.

• هیت‌سینک از گردوغبار پاک شود.

• دمای داخل تابلو کنترل شود.

• اتصالات قدرت شل نباشند.

• کابل موتور از نظر آسیب عایقی بررسی شود.

• موتور بیش از ظرفیت خود تحت بار قرار نگیرد.

• اطلاعات موتور در پارامترها صحیح وارد شود.

• زمان شتاب و کاهش سرعت متناسب با کاربرد تنظیم شود.

• مقاومت ترمز در صورت استفاده، مطابق مشخصات سیستم انتخاب شود.

• از تغییر بی‌دلیل پارامترهای اصلی خودداری شود.

• در صورت تکرار خطا، فقط Fault را Reset نکنید و علت اصلی را بررسی کنید.

────────────────────────

چرا تعمیر تخصصی Siemens MICROMASTER 440 اهمیت دارد؟

MICROMASTER 440 یک اینورتر صنعتی چندبخشی است و خرابی یک قطعه می‌تواند به بخش‌های دیگر نیز آسیب برساند.

برای مثال، اگر IGBT به دلیل خرابی Gate Driver آسیب دیده باشد، تعویض صرف IGBT مشکل را برطرف نمی‌کند.

همچنین اگر خطای Overcurrent به دلیل اتصال کوتاه موتور یا کابل باشد، تعمیر Power Stage بدون رفع مشکل خارجی می‌تواند باعث خرابی مجدد درایو شود.

در مورد خطاهای حرارتی نیز صرفاً تعویض فن کافی نیست و باید شرایط بار، دمای تابلو، هیت‌سینک و سیکل کاری بررسی شود.

به همین دلیل تعمیر تخصصی MM440 باید شامل عیب‌یابی علت اصلی خرابی، تعمیر برد و Power Stage، بررسی موتور و کابل، تنظیم پارامترها و تست نهایی باشد.

────────────────────────

جمع‌بندی تعمیر اینورتر SIEMENS MICROMASTER 440

اینورتر SIEMENS MICROMASTER 440 یا MM440 یکی از درایوهای صنعتی پرکاربرد خانواده MICROMASTER است که در مدل‌های مختلف برای کنترل موتورهای AC تولید شده است.

خرابی این درایو می‌تواند به شکل خاموشی کامل، سوختن فیوز، خطای Overcurrent، Overvoltage، Undervoltage، افزایش دما، خطای موتور، کاهش توان یا توقف ناگهانی ظاهر شود.

تعمیر تخصصی MM440 باید شامل بررسی مدار تغذیه، پل دیود، DC Bus، خازن‌ها، IGBT، Gate Driver، برد کنترل، فن، سنسورهای اندازه‌گیری، موتور، کابل و پارامترهای دستگاه باشد.

از آنجا که مشخصات MM440 بر اساس شماره فنی کامل دستگاه متفاوت است، هنگام تعمیر باید MLFB دقیق روی پلاک درایو مبنای بررسی قرار گیرد. زیمنس نیز برای مدل‌های مختلف MM440 مشخصات متفاوتی از نظر ولتاژ، توان، ابعاد و ظرفیت اضافه‌بار ارائه کرده است.

در نهایت، یک تعمیر اصولی زمانی کامل است که درایو پس از تعمیر در شرایط کاری مناسب تست شود و عملکرد Power Stage، خروجی موتور، پارامترها، خنک‌کاری و حفاظت‌ها تأیید شوند.

────────────────────────

سوالات متداول تعمیر Siemens MICROMASTER 440

آیا MICROMASTER 440 قابل تعمیر است؟

بله. بسته به نوع خرابی، مدار تغذیه، برد کنترل، Power Stage، IGBT، Gate Driver، مدارهای اندازه‌گیری و سیستم خنک‌کاری قابل بررسی و تعمیر هستند.

آیا تمام MM440ها مشخصات یکسان دارند؟

خیر. این خانواده در توان‌ها و ولتاژهای مختلف تولید شده است؛ بنابراین باید MLFB دقیق دستگاه بررسی شود.

خطای Overcurrent در MM440 همیشه به معنی خرابی IGBT است؟

خیر. موتور، کابل، اتصال زمین، بار مکانیکی، پارامترهای موتور و زمان شتاب نیز باید بررسی شوند.

علت خطای Overvoltage چیست؟

می‌تواند به ولتاژ ورودی، افزایش ولتاژ DC Bus یا شرایط کاهش سرعت موتور مربوط باشد. پارامترهای Deceleration و مدار ترمز نیز باید بررسی شوند.

چرا MM440 بیش از حد گرم می‌شود؟

خرابی فن، گرفتگی هیت‌سینک، دمای بالای تابلو، بار زیاد یا سیکل کاری نامناسب می‌تواند باعث افزایش دما شود.

آیا هنگام تعمیر MM440 باید موتور هم تست شود؟

بله. موتور و کابل آن باید از نظر اتصال کوتاه، عایق، بار مکانیکی و مشخصات پلاک بررسی شوند تا خرابی مجدد درایو اتفاق نیفتد.

آیا بعد از تعمیر MM440 باید پارامترها تنظیم شوند؟

بسته به نوع تعمیر و وضعیت حافظه پارامترها، ممکن است نیاز به بررسی یا تنظیم مجدد پارامترها باشد. اطلاعات موتور باید مطابق پلاک موتور تنظیم شود.

آیا شماره MLFB برای تعمیر مهم است؟

بله. شماره MLFB دقیق مشخص می‌کند درایو چه کلاس ولتاژ، توان و مشخصات سخت‌افزاری دارد و برای انتخاب قطعات و بررسی مشخصات دقیق بسیار مهم است.

SIEMENS
