تعمیر اینورتر SIEMENS SINAMICS G120 | تعمیر تخصصی درایو زیمنس G120

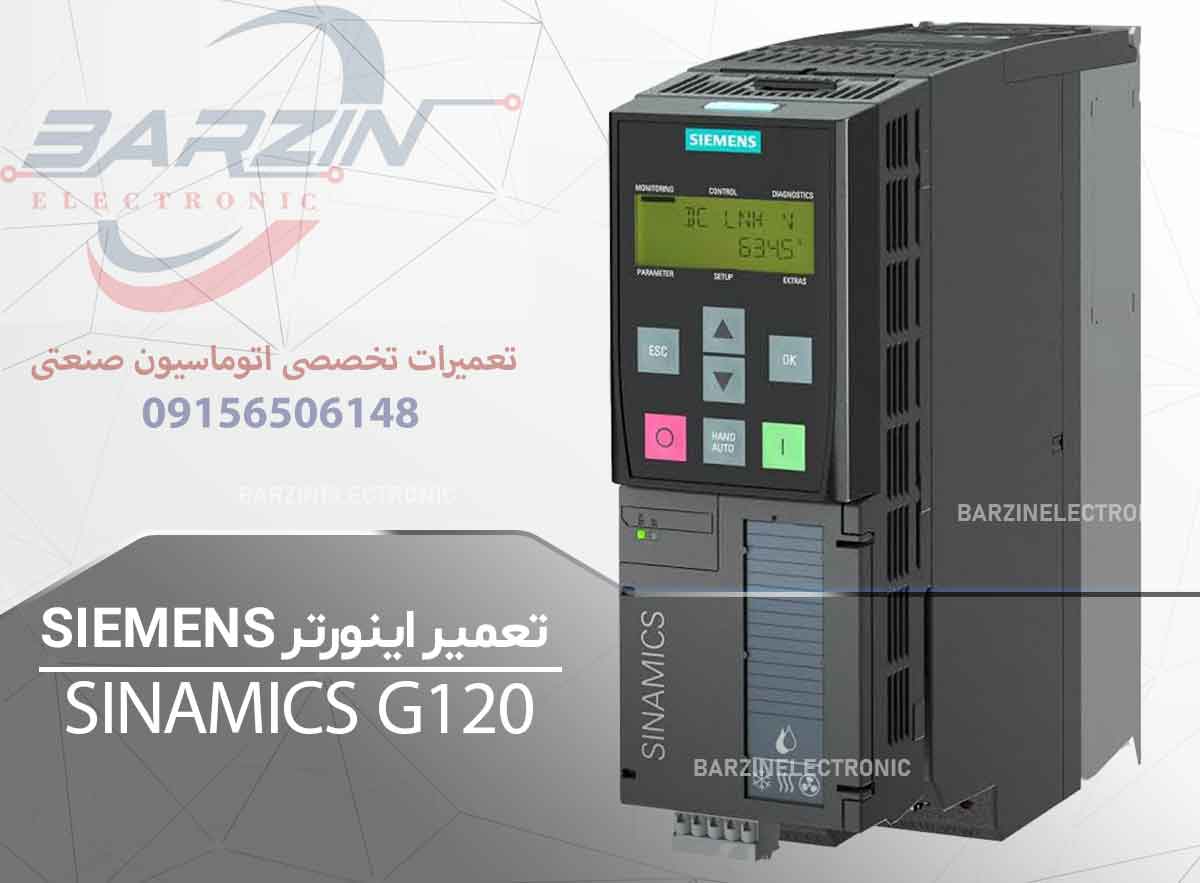

اینورتر SIEMENS SINAMICS G120 یکی از درایوهای صنعتی زیمنس است که برای کنترل موتورهای الکتریکی در سیستم‌های اتوماسیون صنعتی و ماشین‌آلات مختلف مورد استفاده قرار می‌گیرد.

SINAMICS G120 برخلاف برخی درایوهای یکپارچه، از دو بخش اصلی یعنی Control Unit و Power Module تشکیل می‌شود. واحد کنترل وظیفه کنترل و پایش عملکرد موتور را بر عهده دارد و Power Module بخش اتصال به برق ورودی و موتور را تشکیل می‌دهد. زیمنس در مستندات رسمی G120 این ساختار را به‌صورت مشخص توضیح داده است.

خرابی G120 می‌تواند به شکل خاموشی کامل، نمایش Fault، عدم حرکت موتور، اضافه‌جریان، اضافه‌ولتاژ، افزایش دما، مشکل در ارتباطات، خرابی بخش قدرت یا خطاهای مربوط به Control Unit ظاهر شود.

در برزین الکترونیک تعمیر و عیب‌یابی تخصصی درایوهای صنعتی انجام می‌شود و تعمیر SINAMICS G120 می‌تواند شامل بررسی Power Module، Control Unit، مدار تغذیه، DC Bus، IGBT، مدار Gate Driver، سنسورها، فن، مدارهای حفاظتی و بخش‌های کنترلی باشد.

تعمیر تخصصی اینورتر Siemens SINAMICS G120

تعمیر SINAMICS G120 باید بر اساس ساختار دقیق دستگاه انجام شود.

در این خانواده، بسته به کاربرد و نسخه، Control Unit و Power Module می‌توانند مدل‌های مختلفی داشته باشند. برای نمونه، مستندات زیمنس برای G120 از Power Moduleهایی مانند PM240-2 و PM250 و Control Unitهای مختلف نام می‌برد.

به همین دلیل در زمان تعمیر، فقط عبارت «G120» برای تعیین مشخصات دقیق کافی نیست.

اطلاعات زیر برای شناسایی دستگاه بسیار مهم هستند:

• مدل Power Module

• کد Article Number یا MLFB

• مدل Control Unit

• نسخه سخت‌افزار

• Firmware

• کد خطای نمایش داده‌شده

• توان و جریان درج‌شده روی پلاک

SINAMICS G120 چیست؟

SINAMICS G120 یک درایو فرکانس متغیر زیمنس است که برای کنترل موتورهای الکتریکی استفاده می‌شود.

در این سیستم، Control Unit فرمان‌ها و وضعیت موتور را پردازش می‌کند و Power Module وظیفه بخش قدرت و اتصال‌های مربوط به برق و موتور را بر عهده دارد.

این ساختار ماژولار باعث می‌شود G120 برای کاربردهای مختلف صنعتی قابل استفاده باشد.

مشخصات فنی SINAMICS G120

از آنجا که SINAMICS G120 شامل Power Moduleها و Control Unitهای متنوع است، نمی‌توان یک توان، جریان یا ولتاژ واحد را به تمام دستگاه‌های G120 نسبت داد.

زیمنس در مستندات رسمی G120، Power Moduleهایی مانند PM240-2 و PM250 را برای خانواده G120 معرفی کرده است. همچنین مشخصات فنی دقیق Power Module روی پلاک آن درج می‌شود.

بنابراین برای درج مشخصات عددی دقیق در صفحه تعمیر، بهتر است عکس پلاک دستگاه در اختیار باشد.

اجزای اصلی SINAMICS G120

1. Control Unit

Control Unit یا واحد کنترل، بخش اصلی فرمان و کنترل G120 است.

این بخش وظایفی مانند:

• پردازش فرمان‌های کنترلی

• کنترل موتور

• پردازش خطاها

• مدیریت پارامترها

• دریافت اطلاعات سنسورها

• ارتباط با سیستم کنترل

• مدیریت عملکرد Power Module

را بر عهده دارد.

مدل‌های مختلف Control Unit برای کاربردهای متفاوت طراحی شده‌اند.

2. Power Module

Power Module بخش قدرت G120 است.

زیمنس در مستندات رسمی، Power Module را بخشی معرفی می‌کند که اتصال به برق ورودی و موتور را فراهم می‌کند.

این قسمت شامل مدارهای قدرت و اجزای مورد نیاز برای تبدیل انرژی و کنترل موتور است.

3. پل دیود و مدار ورودی

در بخش ورودی Power Module، برق AC ورودی وارد مدار یکسوساز می‌شود.

خرابی پل دیود ممکن است باعث:

• اتصال کوتاه ورودی

• سوختن فیوز

• روشن نشدن درایو

• ایجاد مشکل در DC Bus

شود.

4. DC Bus

DC Bus یکی از قسمت‌های مهم Power Module است.

بعد از یکسوسازی ورودی، انرژی الکتریکی در مدار DC داخلی درایو مورد استفاده قرار می‌گیرد.

خازن‌های DC Bus در این قسمت نقش مهمی دارند.

خرابی یا افت ظرفیت این خازن‌ها می‌تواند موجب افزایش ریپل، ناپایداری و فشار بیشتر روی قطعات قدرت شود.

5. IGBT و مدار قدرت

IGBTهای بخش Power Module برای سوئیچینگ توان و تولید خروجی مناسب برای موتور استفاده می‌شوند.

خرابی این بخش ممکن است باعث:

• اتصال کوتاه خروجی

• خطای اضافه‌جریان

• سوختن فیوز

• عدم تولید خروجی صحیح

• آسیب به مدار قدرت

شود.

در تعمیر تخصصی، تنها تعویض IGBT کافی نیست و مدار Gate Driver و علت اصلی خرابی نیز باید بررسی شود.

6. Gate Driver

Gate Driver وظیفه کنترل سیگنال‌های مربوط به قطعات قدرت را بر عهده دارد.

خرابی Gate Driver ممکن است باعث شود IGBTها به شکل صحیح کنترل نشوند.

در چنین شرایطی حتی اگر قطعه قدرت تعویض شود، امکان خرابی مجدد وجود دارد.

7. مدار تغذیه

مدار تغذیه داخلی وظیفه ایجاد ولتاژهای مورد نیاز بخش‌های مختلف درایو را بر عهده دارد.

خرابی این قسمت می‌تواند با علائمی مانند:

• خاموشی کامل

• عدم روشن شدن Control Unit

• نمایش ندادن وضعیت

• ریست شدن درایو

• عملکرد ناپایدار

ظاهر شود.

علائم خرابی SINAMICS G120

خطاهای رایج SINAMICS G120

G120 دارای سیستم گسترده تشخیص Fault و Alarm است و مستندات رسمی زیمنس شامل فهرست پارامترها، آلارم‌ها، خطاها و نمودارهای عملکردی برای این خانواده است.

نکته: در این مقاله عمداً کدهای عددی Fault به‌صورت عمومی درج نشده‌اند؛ چون کد دقیق باید بر اساس Control Unit، Firmware و پیام واقعی دستگاه بررسی شود.

خرابی Power Module در G120

یکی از مهم‌ترین بخش‌های تعمیر G120، بررسی Power Module است.

اگر Power Module دچار خرابی شود، ممکن است دستگاه:

• روشن نشود

• خطای Power Module نشان دهد

• خروجی موتور نداشته باشد

• در زمان Start دچار Fault شود

• با بار قطع کند

• دچار اتصال کوتاه شود

در چنین شرایطی باید بخش‌های مختلف Power Module بررسی شوند.

تعمیر IGBT در SINAMICS G120

IGBT از قطعات حساس بخش قدرت است.

دلایل احتمالی خرابی IGBT عبارت‌اند از:

• اضافه‌جریان

• اتصال کوتاه موتور

• خرابی کابل

• بار مکانیکی سنگین

• افزایش دما

• خرابی Gate Driver

• خرابی مدارهای حفاظتی

• مشکل در DC Bus

بنابراین تعمیر تخصصی باید علاوه بر IGBT، مدارهای اطراف آن را نیز بررسی کند.

تعمیر DC Bus در G120

خازن‌های DC Bus تحت تنش حرارتی و الکتریکی قرار دارند.

در دستگاه‌هایی که مدت زیادی کار کرده‌اند، بررسی:

• ظرفیت خازن

• ESR

• آثار نشتی

• تورم

• تغییر رنگ

• وضعیت اتصالات

اهمیت دارد.

خرابی خازن‌های DC Bus می‌تواند روی عملکرد کل Power Module اثر بگذارد.

تعمیر Control Unit

Control Unit قلب کنترلی SINAMICS G120 است.

مشکلات CU می‌توانند به شکل:

• عدم ارتباط

• عدم راه‌اندازی

• خطاهای داخلی

• مشکل پارامترها

• قطع ارتباط شبکه

• ریست شدن

• عدم شناسایی Power Module

ظاهر شوند.

در عیب‌یابی CU باید تغذیه، ارتباط با Power Module، وضعیت Firmware و شرایط نصب بررسی شود.

ارتباط Control Unit و Power Module

یکی از نکات مهم در تعمیر G120، ارتباط صحیح CU و PM است.

ممکن است Power Module از نظر مدار قدرت سالم باشد اما مشکل از Control Unit یا ارتباط بین این دو باشد.

بنابراین درایوی که Fault داخلی یا عدم شناسایی Power Module دارد، نباید صرفاً به‌عنوان خرابی IGBT بررسی شود.

تعمیر فن و سیستم خنک‌کننده

Power Module در زمان کار گرما تولید می‌کند.

سیستم خنک‌کننده باید بتواند این حرارت را دفع کند.

موارد زیر باید بررسی شوند:

• فن

• هیت‌سینک

• مسیر عبور هوا

• گردوغبار

• سنسور دما

• اتصالات فن

خرابی فن می‌تواند در نهایت باعث افزایش دمای Power Module و ایجاد Fault شود.

جدول عیب‌یابی SINAMICS G120

مراحل تعمیر SINAMICS G120

مرحله اول: شناسایی دقیق دستگاه

در ابتدا مشخصات پلاک Power Module و Control Unit ثبت می‌شود.

اطلاعاتی مانند:

Article Number / MLFB

برای تعیین دقیق نسخه دستگاه بسیار مهم است.

مرحله دوم: بررسی ظاهری

دستگاه از نظر:

• سوختگی

• تغییر رنگ

• ترک قطعات

• گردوغبار

• رطوبت

• آسیب مکانیکی

• سوختگی PCB

• خرابی کانکتورها

بررسی می‌شود.

مرحله سوم: بررسی ورودی Power Module

ورودی برق، فیوزها، مسیرهای قدرت و یکسوساز بررسی می‌شوند.

مرحله چهارم: بررسی DC Bus

وضعیت مدار DC Bus و خازن‌های آن بررسی می‌شود.

مرحله پنجم: تست قطعات قدرت

IGBTها و سایر قطعات قدرت از نظر اتصال کوتاه و خرابی بررسی می‌شوند.

مرحله ششم: بررسی Gate Driver

مدار فرمان قطعات قدرت بررسی می‌شود.

مرحله هفتم: بررسی Control Unit

تغذیه، ارتباطات و وضعیت CU بررسی می‌شود.

مرحله هشتم: بررسی فن و دما

فن، هیت‌سینک و سیستم خنک‌کننده بررسی و در صورت نیاز سرویس می‌شوند.

مرحله نهم: بررسی پارامترها

پارامترهای موتور، فرمان Start/Stop، مرجع سرعت و سایر تنظیمات بررسی می‌شوند.

مرحله دهم: تست نهایی

بعد از تعمیر، دستگاه باید در شرایط کنترل‌شده تست شود.

موارد مهم:

• روشن شدن

• عملکرد Control Unit

• شناسایی Power Module

• Start/Stop

• خروجی سه‌فاز

• جریان موتور

• فرکانس

• وضعیت Fault

• دمای کاری

• عملکرد فن

• ارتباطات کنترلی

مدل‌ها و تجهیزات مرتبط با SINAMICS G120

از آنجا که G120 یک سیستم ماژولار است، مدل دقیق باید از روی پلاک مشخص شود.

زیمنس در مستندات رسمی G120، ترکیب‌های مختلف Control Unit و Power Module و تجهیزات جانبی مانند فیلترها، راکتورها و مقاومت ترمز را مستند کرده است.

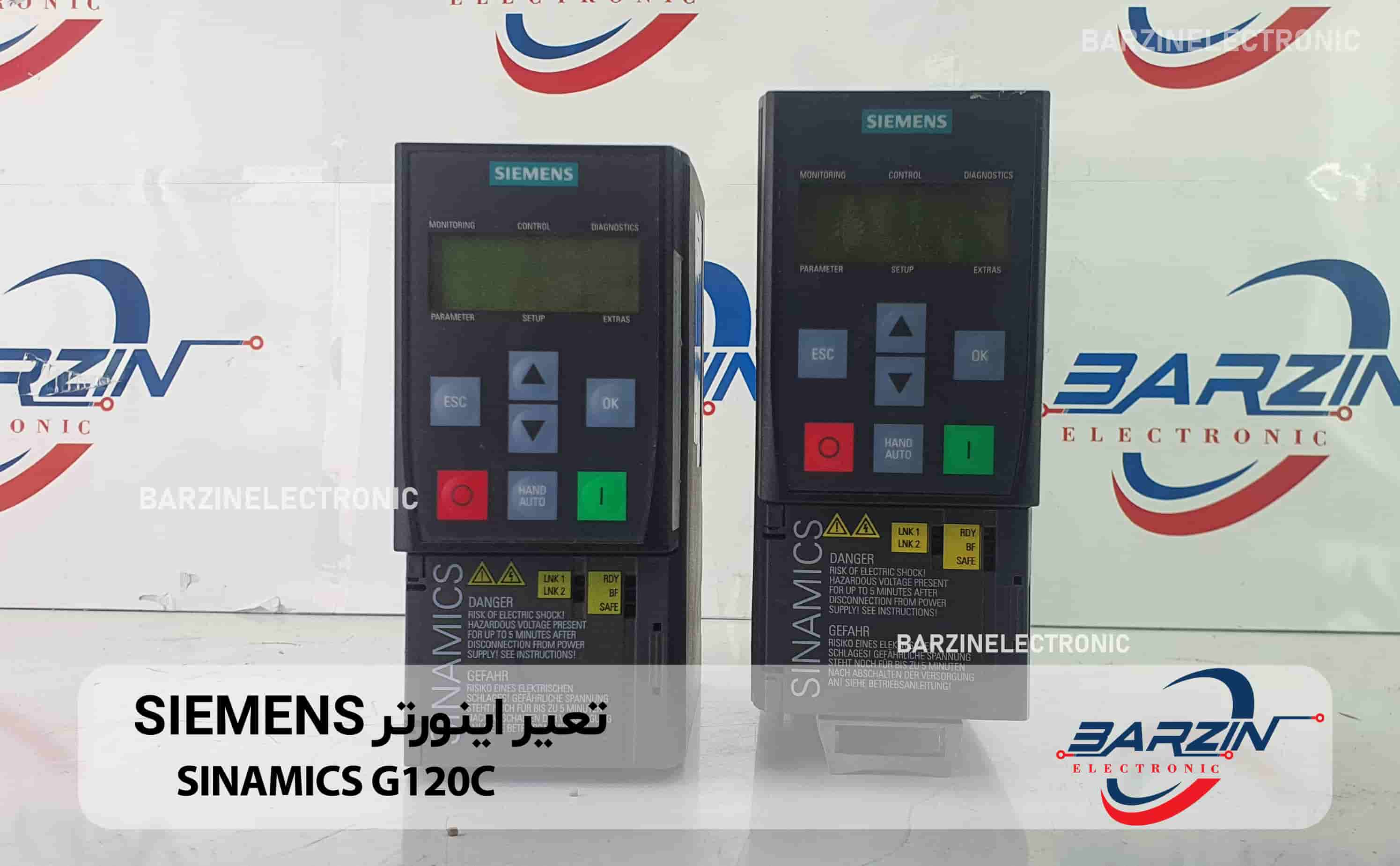

تفاوت SINAMICS G120 با G120C

SINAMICS G120 و G120C را نباید یک مدل واحد در نظر گرفت.

G120 یک سیستم ماژولار با Control Unit و Power Module است، در حالی که G120C یک خانواده جمع‌وجورتر از درایوهای SINAMICS است.

بنابراین هنگام دریافت دستگاه برای تعمیر، نام دقیق روی پلاک باید بررسی شود.

نگهداری SINAMICS G120

برای افزایش عمر درایو، شرایط نصب و خنک‌کاری اهمیت زیادی دارد.

موارد مهم شامل:

• تمیز نگه داشتن هیت‌سینک

• بررسی فن

• جلوگیری از تجمع گردوغبار

• کنترل دمای محیط

• بررسی اتصالات قدرت

• بررسی کابل موتور

• بررسی خطاهای ثبت‌شده

• کنترل وضعیت DC Bus

• بررسی دوره‌ای اتصالات Control Unit

است.

تعمیر تخصصی SINAMICS G120 در برزین الکترونیک

در برزین الکترونیک تعمیر SINAMICS G120 می‌تواند شامل بررسی و تعمیر قسمت‌های مختلف این درایو باشد.

از جمله:

• Control Unit

• Power Module

• مدار تغذیه

• پل دیود

• DC Bus

• خازن‌های قدرت

• IGBT

• Gate Driver

• سنسورهای جریان و ولتاژ

• مدارهای حفاظتی

• فن و سیستم خنک‌کننده

• بخش‌های ارتباطی

پس از تعمیر نیز دستگاه تحت تست عملکرد قرار می‌گیرد تا وضعیت Power Module، Control Unit، خروجی موتور و خطاهای احتمالی بررسی شود.

سوالات متداول تعمیر SINAMICS G120

آیا SINAMICS G120 قابل تعمیر است؟

بله. بسته به نوع خرابی، Control Unit، Power Module و بخش‌های مختلف الکترونیکی و قدرت آن قابل عیب‌یابی و تعمیر هستند.

علت روشن نشدن G120 چیست؟

می‌تواند مربوط به برق ورودی، Power Module، مدار تغذیه، Control Unit یا بخش‌های حفاظتی باشد.

آیا خرابی IGBT باعث Fault در G120 می‌شود؟

بله، خرابی قطعات قدرت می‌تواند باعث ایجاد Fault شود؛ اما باید علت اصلی خرابی نیز مشخص شود.

آیا Control Unit G120 قابل تعمیر است؟

بسته به نوع خرابی، امکان عیب‌یابی و تعمیر بخش‌های الکترونیکی آن وجود دارد.

چرا G120 موتور را راه‌اندازی نمی‌کند؟

ابتدا باید Fault، فرمان Start، پارامترهای موتور، مرجع سرعت، کابل موتور و Power Module بررسی شوند.

چرا G120 هنگام کار داغ می‌شود؟

فن، هیت‌سینک، گردوغبار، شرایط محیطی، بار موتور و وضعیت مدار قدرت باید بررسی شوند.

آیا همه G120ها مشخصات یکسان دارند؟

خیر. G120 یک خانواده ماژولار است و مشخصات آن به Control Unit و Power Module بستگی دارد.

برای تعمیر G120 چه اطلاعاتی لازم است؟

عکس پلاک Control Unit، عکس پلاک Power Module، کد کامل Article Number، کد خطا و در صورت امکان عکس دستگاه در حالت Fault بسیار کمک‌کننده است.

جمع‌بندی

SIEMENS SINAMICS G120 یک سیستم درایو صنعتی ماژولار است که از Control Unit و Power Module تشکیل می‌شود.

به همین دلیل تعمیر آن باید با شناسایی دقیق هر دو بخش شروع شود.

خرابی ممکن است در مدار تغذیه، پل دیود، DC Bus، IGBT، Gate Driver، Control Unit، سنسورها، فن، سیستم حفاظتی یا حتی تنظیمات و ارتباطات کنترلی باشد.

بنابراین در تعمیر تخصصی G120، ابتدا علت خرابی مشخص شده و سپس بخش معیوب تعمیر یا تعویض می‌شود.

در پایان نیز عملکرد درایو، خروجی موتور، وضعیت Fault و ارتباطات کنترلی بررسی خواهد شد.
