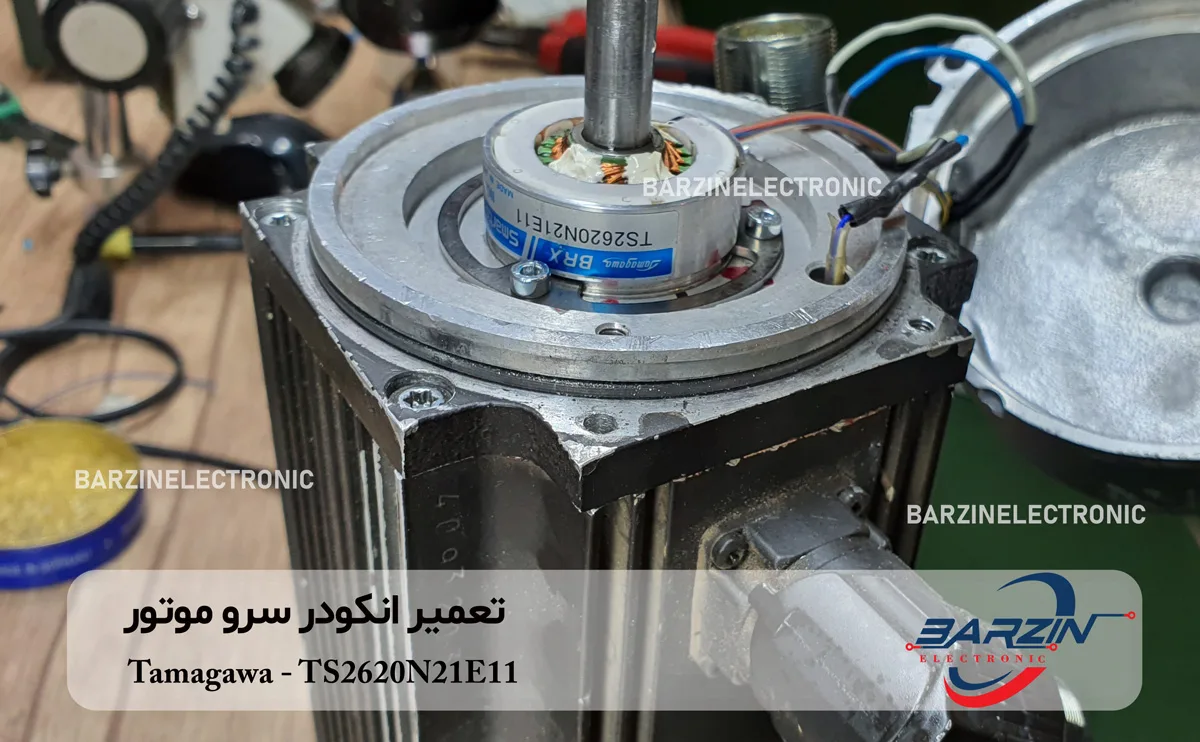

تعمیر انکودر TAMAGAWA TS2620 | تعمیر تخصصی ریزالور تاماگاوا

TAMAGAWA TS2620 یکی از سنسورهای فیدبک چرخشی شرکت ژاپنی Tamagawa Seiki است که در کاربردهای صنعتی و سرووموتورها مورد استفاده قرار می‌گیرد.

یک نکته مهم درباره این قطعه وجود دارد: برخلاف چیزی که گاهی در بازار با عنوان «انکودر TS2620» معرفی می‌شود، خانواده TS2620 در مستندات رسمی Tamagawa به‌عنوان Resolver معرفی شده است. این قطعه یک سنسور الکترومغناطیسی چرخشی است که اطلاعات موقعیت زاویه‌ای شفت را برای سیستم کنترل یا Servo Drive فراهم می‌کند. Tamagawa مدل‌های مختلف TS2620 را با مشخصات الکتریکی متفاوت ارائه کرده است؛ بنابراین برای تعمیر دقیق باید کد کامل درج‌شده روی قطعه بررسی شود.

خرابی Resolver می‌تواند باعث از بین رفتن فیدبک موقعیت، خطای سروو، ناپایداری حرکت موتور، خطای موقعیت، عدم راه‌اندازی سروو یا عملکرد نامناسب سیستم کنترل شود.

در برزین الکترونیک عیب‌یابی و تعمیر تجهیزات فیدبک صنعتی انجام می‌شود و تعمیر TS2620 می‌تواند شامل بررسی سیم‌پیچ‌ها، کانکتورها، کابل، اتصالات، وضعیت مکانیکی، فازبندی، سیگنال‌های Resolver و تست عملکرد نهایی باشد.

تعمیر تخصصی TAMAGAWA TS2620

Resolver یکی از اجزای مهم سیستم فیدبک سرووموتور است.

وظیفه این قطعه این است که موقعیت زاویه‌ای روتور را به سیگنال‌های الکتریکی قابل پردازش برای درایو منتقل کند.

در یک سیستم سروو، خرابی فیدبک می‌تواند باعث شود درایو نتواند موقعیت یا حرکت موتور را به‌درستی تشخیص دهد.

در نتیجه ممکن است علائمی مانند:

• خطای Encoder یا Feedback

• خطای Position

• عدم حرکت موتور

• لرزش موتور

• حرکت ناپایدار

• خطای سروو هنگام راه‌اندازی

• خطای موقعیت

• توقف ناگهانی موتور

ایجاد شود.

TAMAGAWA TS2620 چیست؟

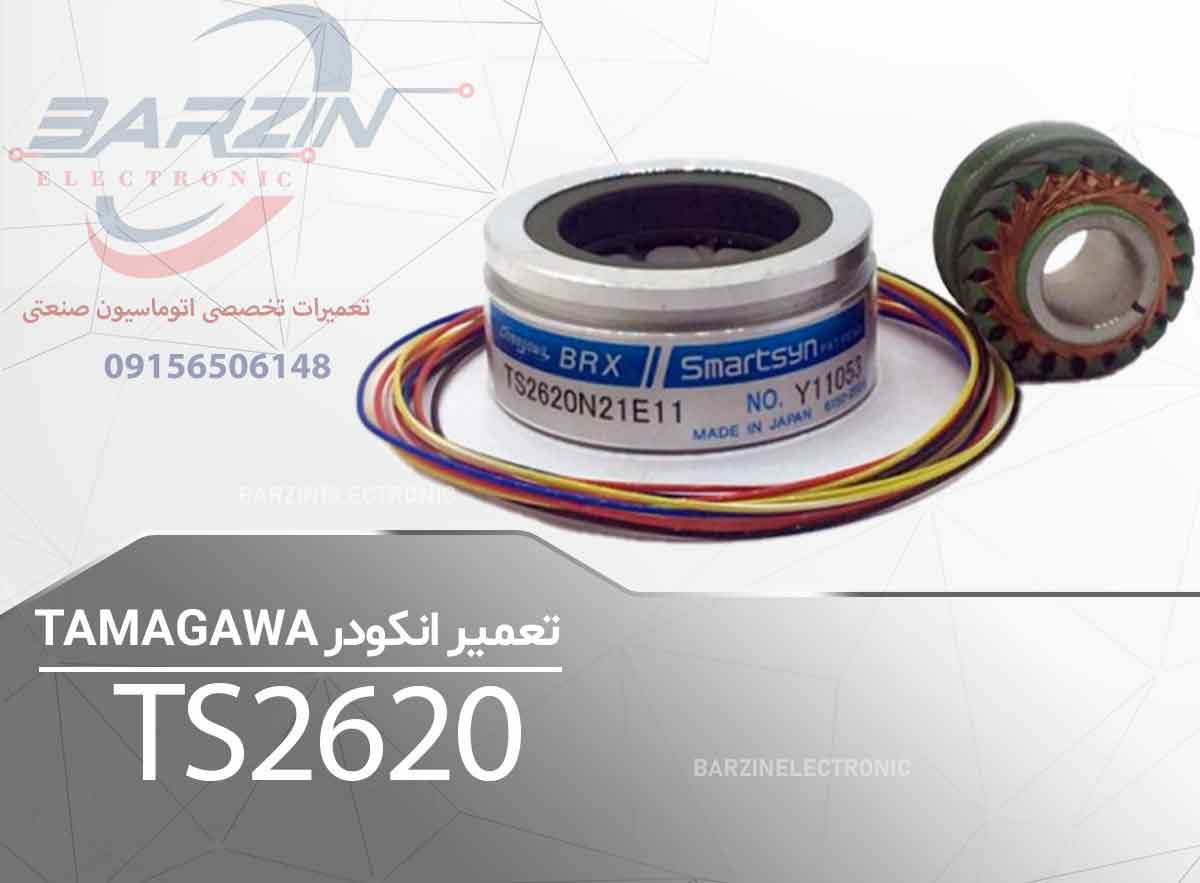

TAMAGAWA TS2620 یک Rotary Resolver از شرکت Tamagawa Seiki است.

Resolver از نظر عملکرد با Encoder نوری دیجیتال تفاوت دارد.

در Encoderهای نوری معمولاً اطلاعات موقعیت با استفاده از دیسک، سنسور نوری و سیگنال‌های دیجیتال تولید می‌شود؛ اما Resolver بر اساس ساختار الکترومغناطیسی و سیم‌پیچ‌های داخلی کار می‌کند.

در کاتالوگ رسمی Tamagawa، TS2620 در گروه Built-in Type Resolver قرار گرفته و برای اندازه سایز 15، مدل‌هایی مانند TS2620 N21 E11 و TS2620 N271 E14 فهرست شده‌اند.

بنابراین هنگام تعمیر این قطعه، روش تست آن با یک Encoder دیجیتال معمولی متفاوت است.

نقش Resolver در سرووموتور

Resolver معمولاً به عنوان فیدبک موقعیت روتور در موتورهای سروو استفاده می‌شود.

در زمان چرخش موتور، Resolver سیگنال‌هایی متناسب با موقعیت زاویه‌ای شفت تولید می‌کند.

Servo Drive با دریافت این اطلاعات می‌تواند وضعیت موتور را کنترل کند.

اگر سیگنال Resolver دچار مشکل شود، درایو ممکن است نتواند موقعیت واقعی موتور را تشخیص دهد.

به همین دلیل خرابی یک Resolver کوچک می‌تواند باعث توقف کامل یک ماشین صنعتی شود.

مشخصات فنی TAMAGAWA TS2620

از آنجا که TS2620 یک خانواده از Resolverهاست و کد کامل مدل مشخصات الکتریکی را تعیین می‌کند، نباید یک مشخصات واحد را به تمام TS2620ها نسبت داد.

در کاتالوگ رسمی Tamagawa، برای TS2620N21E11 ورودی 7V RMS در 10kHz و برای TS2620N271E14 ورودی 10V RMS در 4.5kHz درج شده است. همچنین برای این نمونه‌ها نسبت تبدیل و خطای الکتریکی مشخص شده است. بنابراین این اعداد را نباید بدون مشاهده کد کامل قطعه به تمام TS2620ها تعمیم داد.

چرا کد کامل TS2620 اهمیت دارد؟

عبارت TS2620 به تنهایی برای تعیین تمام مشخصات Resolver کافی نیست.

ممکن است ادامه کد شامل بخش‌هایی مانند:

N21E11

یا

N271E14

باشد.

این بخش‌ها می‌توانند مشخصات الکتریکی و مکانیکی Resolver را تغییر دهند.

بنابراین در تعمیر تخصصی باید کل نوشته روی قطعه ثبت شود.

برای مثال:

TS2620N21E11

با یک TS2620 دارای کد متفاوت لزوماً مشخصات یکسانی ندارد.

ساختار داخلی Resolver

Resolver از بخش‌های الکترومغناطیسی تشکیل شده است.

اجزای اصلی آن شامل بخش‌های زیر هستند:

• سیم‌پیچ تحریک

• سیم‌پیچ‌های خروجی

• روتور

• استاتور

• هسته مغناطیسی

• بخش مکانیکی

• اتصالات و سیم‌ها

در زمان چرخش روتور، کوپل مغناطیسی میان سیم‌پیچ‌ها تغییر می‌کند و سیگنال خروجی متناسب با موقعیت زاویه‌ای ایجاد می‌شود.

علائم خرابی TAMAGAWA TS2620

خرابی سیم‌پیچ Resolver

یکی از خرابی‌های مهم Resolver می‌تواند آسیب دیدن سیم‌پیچ‌های داخلی باشد.

علت‌های احتمالی عبارت‌اند از:

• افزایش دما

• اتصال کوتاه

• اضافه‌ولتاژ تحریک

• لرزش شدید

• آسیب مکانیکی

• فرسودگی

• نفوذ آلودگی یا رطوبت

برای تشخیص این نوع خرابی باید مقاومت و پیوستگی سیم‌پیچ‌ها بررسی شود.

البته مقدار مقاومت دقیق باید بر اساس کد کامل TS2620 و دیتاشیت همان نسخه تعیین شود.

خرابی کابل و کانکتور

در بسیاری از موارد مشکل Resolver الزاماً از خود Resolver نیست.

کابل فیدبک ممکن است:

• قطع شده باشد

• اتصال ضعیف داشته باشد

• دچار خوردگی شده باشد

• در اثر حرکت مداوم آسیب دیده باشد

• شیلد آن دچار مشکل شده باشد

همچنین کانکتور می‌تواند در اثر لرزش یا آلودگی دچار مشکل شود.

بنابراین قبل از باز کردن Resolver، کابل و کانکتور باید بررسی شوند.

مشکل فازبندی Resolver

یکی از موضوعات بسیار مهم در تعمیر و نصب Resolver، Phase Alignment / Phasing است.

اگر Resolver پس از تعمیر یا تعویض به‌درستی نسبت به محور موتور تنظیم نشود، ممکن است:

• موقعیت موتور اشتباه خوانده شود

• موتور لرزش داشته باشد

• Servo Drive خطا بدهد

• جهت حرکت درست نباشد

• نقطه صفر موقعیت جابه‌جا شود

به همین دلیل تعمیر Resolver فقط به تعویض سیم یا سیم‌پیچ محدود نمی‌شود و مرحله فازبندی و تست عملکرد اهمیت زیادی دارد.

تعمیر سیم‌پیچی TAMAGAWA TS2620

در صورت تأیید خرابی سیم‌پیچ، تعمیر تخصصی ممکن است شامل بررسی و در صورت امکان بازسازی سیم‌پیچی باشد.

در این مرحله باید مواردی مانند:

• تعداد دور

• نوع سیم

• ساختار سیم‌پیچی

• نحوه اتصال

• فازبندی

• عایق‌بندی

• مشخصات الکتریکی

با نمونه اصلی مطابقت داده شوند.

هدف تعمیر فقط ایجاد پیوستگی الکتریکی نیست؛ بلکه Resolver پس از تعمیر باید از نظر سیگنال و عملکرد نیز به‌درستی کار کند.

عیب‌یابی TAMAGAWA TS2620

برای عیب‌یابی صحیح باید از ساده‌ترین موارد شروع کرد.

مرحله اول: بررسی ظاهری

قطعه از نظر موارد زیر بررسی می‌شود:

• شکستگی

• ضربه

• تغییر شکل

• آثار سوختگی

• خوردگی

• آلودگی

• آسیب کانکتور

• آسیب کابل

مرحله دوم: بررسی کد کامل

تمام نوشته‌های روی بدنه ثبت می‌شود.

به‌خصوص قسمت بعد از:

TS2620

باید مشخص باشد.

مرحله سوم: بررسی کابل

کابل از نظر:

• قطعی

• اتصال کوتاه

• مقاومت مسیر

• اتصال به شیلد

• خرابی کانکتور

بررسی می‌شود.

مرحله چهارم: تست سیم‌پیچ‌ها

سیم‌پیچ‌ها از نظر:

• Continuity

• مقاومت

• اتصال کوتاه

• اتصال به بدنه

بررسی می‌شوند.

مقادیر دقیق باید بر اساس دیتاشیت همان مدل تعیین شوند.

مرحله پنجم: تست عایقی

برای تشخیص نشتی یا اتصال ناخواسته سیم‌پیچ به بدنه، وضعیت عایقی بررسی می‌شود.

مرحله ششم: بررسی سیگنال تحریک

Resolver برخلاف Encoder دیجیتال معمولی به تحریک AC نیاز دارد.

بنابراین باید شرایط تحریک مطابق مشخصات مدل دقیق باشد.

برای مثال، کاتالوگ رسمی Tamagawa برای یکی از نسخه‌های TS2620 ورودی 7V RMS و 10kHz را مشخص کرده است.

مرحله هفتم: بررسی خروجی‌ها

پس از اعمال تحریک مناسب، سیگنال‌های خروجی Resolver بررسی می‌شوند.

این تست باید با تجهیزات مناسب و بر اساس مشخصات مدل انجام شود.

مرحله هشتم: بررسی فاز

فاز سیگنال‌های خروجی و موقعیت مکانیکی Resolver بررسی می‌شود.

مرحله نهم: تست روی سیستم

پس از تعمیر، Resolver باید در شرایط کاری واقعی یا روی Test Bench مناسب آزمایش شود.

جدول عیب‌یابی TS2620

کاربردهای Resolver TAMAGAWA

Resolverهای Tamagawa در سیستم‌های مختلف Motion Control و Servo مورد استفاده قرار می‌گیرند.

کاربردهای معمول شامل:

• سرووموتورها

• ماشین‌آلات صنعتی

• سیستم‌های کنترل حرکت

• ماشین‌آلات CNC

• رباتیک

• تجهیزات اتوماسیون

• سیستم‌های موقعیت‌یابی

• موتورهای صنعتی

است.

مزیت Resolver نسبت به Encoder نوری

Resolver به دلیل ساختار الکترومغناطیسی خود در بسیاری از محیط‌های صنعتی مزایایی دارد.

از جمله:

• ساختار مقاوم

• عدم وابستگی به دیسک نوری

• مقاومت مناسب در محیط‌های صنعتی

• تحمل مناسب در برابر لرزش

• عملکرد مناسب در شرایط سخت

• ساختار بدون تماس مکانیکی در نوع Brushless

البته انتخاب Resolver یا Encoder به نوع سیستم، دقت مورد نیاز و طراحی Servo Drive بستگی دارد.

Resolver یا Encoder؟

گاهی در بازار، تمام سنسورهای فیدبک موتور با عنوان «انکودر» شناخته می‌شوند.

اما از نظر فنی:

TS2620 = Resolver

است.

این موضوع برای تعمیر و جایگزینی قطعه بسیار مهم است؛ زیرا نمی‌توان یک Encoder دیجیتال معمولی را بدون توجه به نوع فیدبک جایگزین Resolver کرد.

جدول مقایسه Resolver و Encoder

مراحل تعمیر TAMAGAWA TS2620 در برزین الکترونیک

1. شناسایی دقیق مدل

کد کامل روی بدنه ثبت می‌شود.

2. بررسی ظاهری

بدنه، کابل، کانکتور و بخش مکانیکی بررسی می‌شوند.

3. تست الکتریکی

مقاومت و پیوستگی سیم‌پیچ‌ها بررسی می‌شود.

4. تست عایقی

اتصال ناخواسته سیم‌پیچ به بدنه بررسی می‌شود.

5. بررسی سیم‌پیچی

در صورت وجود علائم خرابی، سیم‌پیچی بررسی می‌شود.

6. بررسی فاز

Phase Alignment و وضعیت سیگنال‌ها بررسی می‌شود.

7. تست تحریک

سیگنال تحریک متناسب با مدل اعمال می‌شود.

8. بررسی خروجی

خروجی‌های Resolver در شرایط کاری مناسب اندازه‌گیری می‌شوند.

9. تست مکانیکی

نصب، محور، هم‌محوری و شرایط مکانیکی بررسی می‌شود.

10. تست نهایی

Resolver پس از تعمیر تحت تست عملکرد قرار می‌گیرد.

جدول مشخصات و خرابی‌های مهم

نگهداری Resolver TAMAGAWA

برای افزایش عمر Resolver بهتر است:

• کابل تحت کشش قرار نگیرد.

• کانکتور در برابر رطوبت محافظت شود.

• Resolver تحت ضربه مکانیکی قرار نگیرد.

• هم‌محوری محور بررسی شود.

• از اعمال تحریک خارج از مشخصات جلوگیری شود.

• کابل فیدبک از کابل‌های قدرت تا حد امکان به شکل مناسب جدا شود.

• شیلد و اتصال زمین مطابق طراحی سیستم بررسی شود.

تعمیر تخصصی TAMAGAWA TS2620 در برزین الکترونیک

خرابی Resolver ممکن است باعث توقف کامل سرووموتور و در نتیجه توقف ماشین صنعتی شود.

در تعمیر TAMAGAWA TS2620 باید ابتدا مشخص شود مشکل از خود Resolver است یا از کابل، کانکتور، Servo Drive یا تنظیمات سیستم.

تعمیر می‌تواند شامل:

• عیب‌یابی سیم‌پیچ

• تست مقاومت

• تست عایقی

• بررسی کانکتور

• بررسی کابل

• بررسی سیگنال تحریک

• بررسی خروجی‌ها

• بررسی فاز

• تعمیر یا بازسازی سیم‌پیچی در صورت امکان

• تنظیم و فازبندی

• تست نهایی

باشد.

هدف تعمیر، بازگرداندن عملکرد صحیح فیدبک و اطمینان از عملکرد Resolver در سیستم سروو است.

سوالات متداول تعمیر TAMAGAWA TS2620

آیا TAMAGAWA TS2620 انکودر است؟

از نظر فنی TS2620 در مستندات Tamagawa یک Resolver است، نه Encoder نوری دیجیتال معمولی. با این حال در بازار و جست‌وجوهای تعمیراتی ممکن است با عنوان انکودر تاماگاوا شناخته شود.

آیا TS2620 قابل تعمیر است؟

بسته به نوع خرابی، امکان عیب‌یابی و تعمیر بخش‌های مختلف آن وجود دارد. خرابی سیم‌پیچ، کابل، کانکتور و مشکلات فازبندی باید جداگانه بررسی شوند.

علت خطای Resolver چیست؟

قطع سیم‌پیچ، خرابی کابل، کانکتور، سیگنال تحریک نامناسب، خروجی غیرعادی یا فازبندی اشتباه می‌تواند باعث خطای Resolver شود.

آیا خرابی Resolver باعث توقف سرووموتور می‌شود؟

بله. اگر Servo Drive نتواند فیدبک صحیح موتور را دریافت کند، ممکن است موتور را متوقف کرده یا Fault ایجاد کند.

آیا همه TS2620ها مشخصات یکسان دارند؟

خیر. کد کامل مدل بسیار مهم است. برای نمونه، Tamagawa نسخه‌هایی با مشخصات تحریک متفاوت برای TS2620 ارائه کرده است.

آیا می‌توان TS2620 را با یک Encoder معمولی جایگزین کرد؟

خیر، بدون بررسی سیستم فیدبک و مشخصات Servo Drive نمی‌توان Resolver را با Encoder معمولی جایگزین کرد.

برای تعمیر TS2620 چه اطلاعاتی لازم است؟

عکس واضح از پلاک و نوشته کامل روی Resolver، مدل سرووموتور، مدل Servo Drive و در صورت وجود کد خطای سیستم بسیار مفید است.

جمع‌بندی

TAMAGAWA TS2620 یک Resolver صنعتی برای سیستم‌های فیدبک و کنترل حرکت است.

این قطعه برخلاف Encoderهای نوری دیجیتال معمولی، با ساختار الکترومغناطیسی و سیم‌پیچ‌های داخلی کار می‌کند.

خرابی آن می‌تواند باعث خطای Feedback، خطای Position، لرزش موتور، عدم راه‌اندازی سروو یا توقف کامل ماشین شود.

تعمیر تخصصی TS2620 باید شامل بررسی کابل، کانکتور، سیم‌پیچ‌ها، عایق، سیگنال تحریک، خروجی‌ها، فازبندی و تست نهایی باشد.

برای تشخیص دقیق مشخصات، کد کامل روی بدنه TS2620 اهمیت زیادی دارد.
