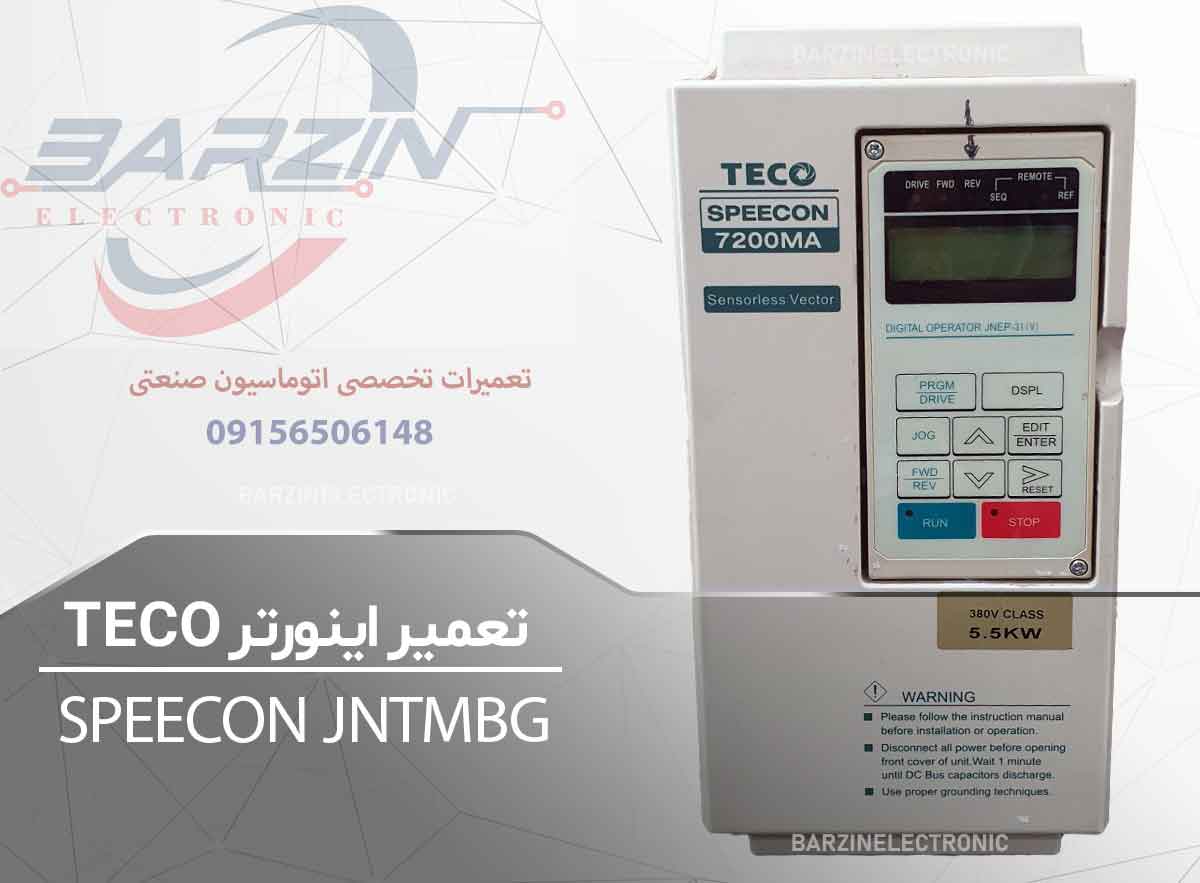

تعمیر اینورتر TECO JNTMBGBB7R50AZSU2 | تعمیر تخصصی درایو TECO 7200MA

تعمیر اینورتر TECO JNTMBGBB7R50AZSU2 از سری TECO Speecon 7200MA به صورت تخصصی در مجموعه برزین الکترونیک انجام شد. این دستگاه به دلیل روشن نشدن، نمایش خطای Over Current، عدم راه‌اندازی موتور، قطع خروجی سه‌فاز و خطای Power Module برای تعمیر ارسال شد. پس از بررسی اولیه مشخص شد بخش‌های IGBT، برد قدرت، مدار درایور گیت، منبع تغذیه سوئیچینگ و برد کنترل دچار آسیب شده‌اند و نیاز به تعمیر تخصصی دارند.

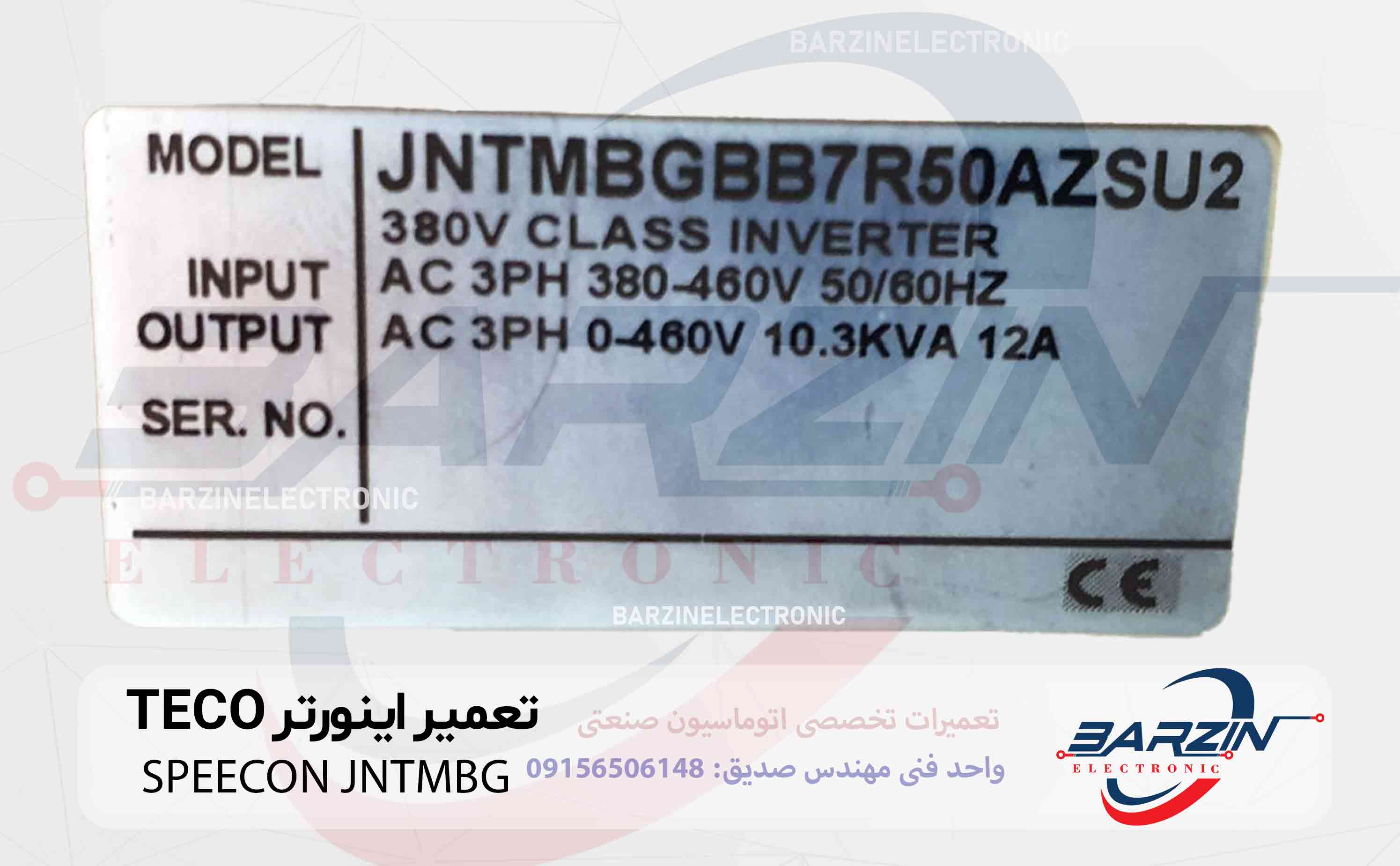

اینورترهای سری TECO 7200MA از درایوهای صنعتی Sensorless Vector هستند که برای کنترل دقیق سرعت موتورهای القایی سه‌فاز طراحی شده‌اند. مدل JNTMBGBB7R50AZSU2 مربوط به کلاس 440 ولت سه‌فاز با توان 7.5 اسب بخار (5.5 کیلووات) است و دارای کنترل فرکانس تا 400 هرتز، ارتباط RS-485 و حفاظت‌های کامل صنعتی می‌باشد.

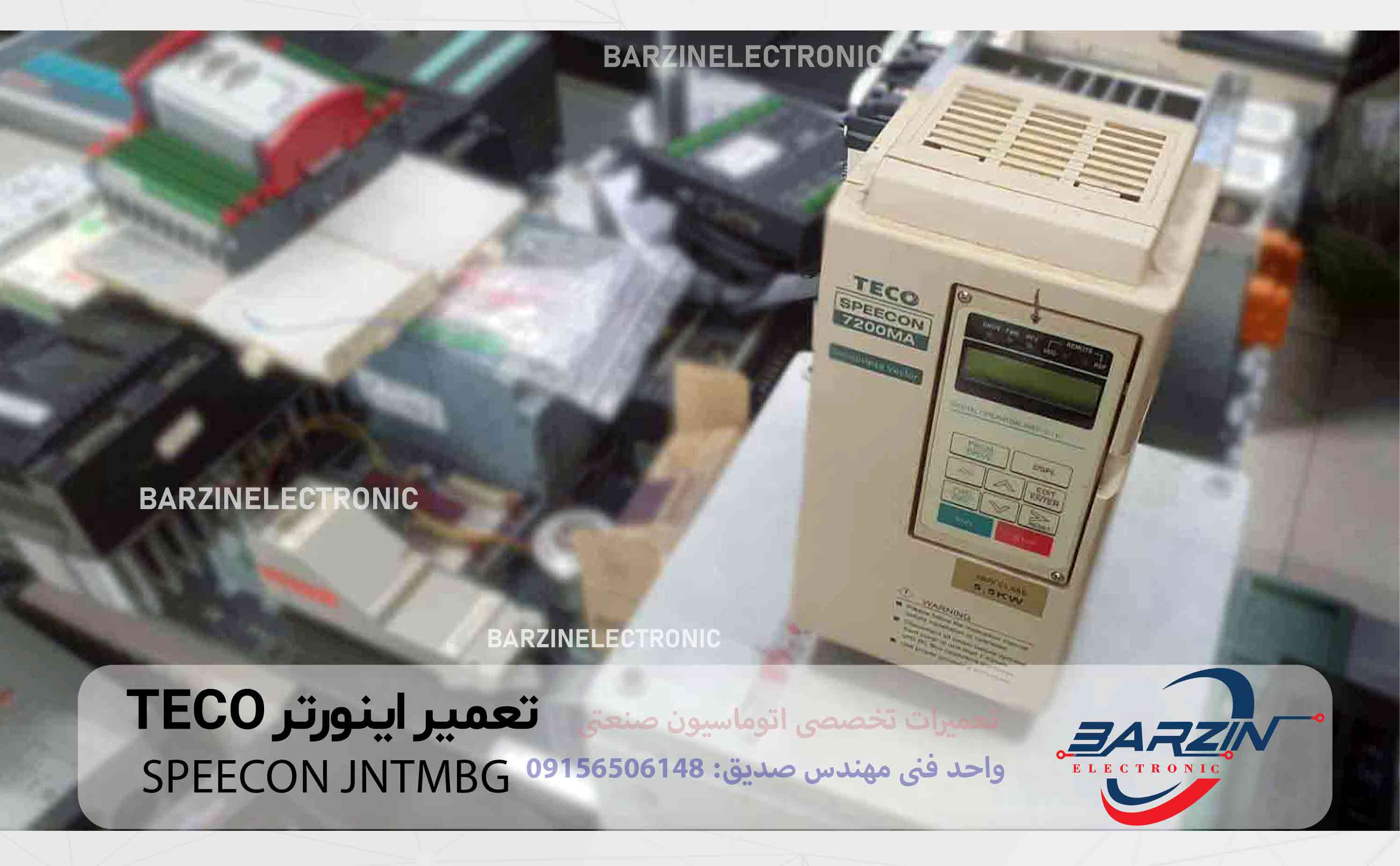

معرفی اینورتر TECO 7200MA

اینورتر TECO Speecon 7200MA یکی از محصولات شناخته‌شده شرکت TECO است که در صنایع مختلف برای کنترل سرعت و گشتاور موتور استفاده می‌شود.

ویژگی‌های این مدل عبارت‌اند از:

• مدل: JNTMBGBB7R50AZSU2
• سری: TECO Speecon 7200MA
• توان: 7.5HP (5.5kW)
• ورودی: سه‌فاز 380 تا 480 ولت AC
• خروجی: سه‌فاز 0 تا 480 ولت
• کنترل Sensorless Vector و V/F
• فرکانس خروجی تا 400Hz
• ارتباط RS-485 (Modbus)
• حفاظت کامل در برابر اضافه جریان، اضافه ولتاژ، افت ولتاژ و اضافه بار

طبق دفترچه راهنمای رسمی، این سری دارای قابلیت تحمل 150 درصد جریان نامی به مدت 60 ثانیه بوده و برای کاربردهای صنعتی سنگین طراحی شده است.

کاربردهای اینورتر TECO 7200MA

این درایو در صنایع مختلف مورد استفاده قرار می‌گیرد:

• ماشین‌آلات CNC
• دستگاه‌های بسته‌بندی
• نوار نقاله‌های صنعتی
• کمپرسورها
• پمپ‌های صنعتی
• فن‌های فشار قوی
• صنایع فولاد
• صنایع سیمان
• صنایع غذایی
• خطوط تولید اتوماتیک

علائم خرابی اینورتر TECO JNTMBGBB7R50AZSU2

در این پروژه علائم زیر مشاهده شد:

• روشن نشدن دستگاه
• خاموش شدن پس از چند ثانیه
• نمایش خطای Over Current
• خطای Over Voltage
• عدم راه‌اندازی موتور
• قطع خروجی U / V / W
• سوختن فیوز ورودی
• صدای غیرعادی هنگام استارت
• ریست شدن مداوم دستگاه
• کاهش توان خروجی
• داغ شدن بیش از حد هیت‌سینک

بررسی اولیه دستگاه

پس از دریافت دستگاه مراحل زیر انجام شد:

• تست ورودی برق سه‌فاز
• بررسی پل دیود رکتیفایر
• اندازه‌گیری ولتاژ DC BUS
• تست خازن‌های DC Link
• بررسی IGBTهای قدرت
• تست مدار Gate Driver
• بررسی برد کنترل
• تست فن خنک‌کننده
• کنترل مدار ترمز (Brake Circuit)

در بررسی اولیه مشخص شد خرابی IGBTها و مدار تغذیه داخلی باعث ایجاد خطا و توقف عملکرد دستگاه شده است.

عیب‌یابی تخصصی اینورتر TECO

مراحل عیب‌یابی شامل موارد زیر بود:

بررسی مدار ورودی

• تست پل دیود
• بررسی فیوزها
• کنترل مدار پیش‌شارژ
• بررسی مقاومت‌های حفاظتی

بررسی باس DC

• اندازه‌گیری ولتاژ DC BUS
• تست خازن‌های الکترولیتی
• بررسی مقاومت تخلیه
• کنترل ریپل ولتاژ

بررسی مدار قدرت

• تست IGBTهای خروجی
• بررسی مدار Snubber
• کنترل دیودهای قدرت
• بررسی اتصال کوتاه خروجی

تعمیر برد قدرت

در این پروژه اقدامات زیر انجام شد:

• تعویض IGBTهای معیوب
• تعمیر مسیرهای آسیب‌دیده PCB
• تعویض دیودهای قدرت
• تست مدار اسنابر
• بررسی هیت‌سینک
• تست خروجی سه‌فاز

پس از تعمیر، خروجی دستگاه کاملاً پایدار شد.

تعمیر مدار درایور IGBT

مدار Driver وظیفه کنترل کلیدزنی IGBTها را بر عهده دارد.

در این بخش:

• تست آی‌سی Driver
• بررسی اپتوکوپلرها
• تست سیگنال Gate
• کنترل تغذیه درایورها
• رفع نویزهای فرمان

انجام شد.

تعمیر منبع تغذیه سوئیچینگ

در این بخش:

• تعویض خازن‌های خشک شده
• تعمیر مدار PWM
• تست ترانس سوئیچینگ
• بررسی رگولاتورها
• کنترل ولتاژهای 5V، 12V و 24V

پس از تعمیر، تغذیه داخلی کاملاً پایدار شد.

تعمیر برد کنترل

برد کنترل فرمان تمامی عملکردهای اینورتر را مدیریت می‌کند.

اقدامات انجام شده:

• تست CPU
• بررسی حافظه داخلی
• کنترل ورودی‌های دیجیتال
• تست ورودی آنالوگ
• بررسی خروجی‌های رله
• تست ارتباط RS-485
• بررسی پارامترهای ذخیره شده

خطاهای رایج اینورتر TECO 7200MA

برخی از خطاهای متداول این سری عبارت‌اند از:

• Over Current
• Over Voltage
• Under Voltage
• Over Load
• Over Heat
• Ground Fault
• Motor Stall
• Communication Error
• Power Module Fault

علت خرابی اینورتر TECO

نوسانات برق

باعث آسیب به IGBT و پل دیود می‌شود.

اضافه بار موتور

افزایش جریان باعث فشار به مدار قدرت می‌شود.

تهویه نامناسب

خرابی فن یا گرفتگی هیت‌سینک موجب افزایش دمای دستگاه می‌شود.

استهلاک خازن‌ها

خشک شدن خازن‌های DC Link موجب ناپایداری عملکرد اینورتر می‌شود.

گرد و غبار صنعتی

آلودگی روی بردها می‌تواند باعث ایجاد اتصال کوتاه و خطاهای ناگهانی شود.

سرویس دوره‌ای اینورتر TECO

برای افزایش طول عمر دستگاه توصیه می‌شود:

• تمیزکاری دوره‌ای بردها
• بررسی عملکرد فن
• کنترل دمای تابلو برق
• تست خازن‌های DC
• بررسی IGBT
• کنترل اتصالات قدرت
• بازبینی پارامترهای موتور
• بررسی خطاهای ثبت شده

تست نهایی پس از تعمیر

پس از پایان تعمیرات، تست‌های زیر انجام شد:

• تست روشن شدن بدون خطا
• تست خروجی سه‌فاز
• تست راه‌اندازی موتور
• تست عملکرد تحت بار
• تست دمای کاری
• تست جریان خروجی
• تست ارتباط RS-485
• تست عملکرد طولانی‌مدت

پس از انجام تمامی تست‌ها، دستگاه بدون خطا آماده بهره‌برداری شد.

تعمیر تخصصی انواع اینورتر TECO

در مجموعه برزین الکترونیک خدمات زیر ارائه می‌شود:

• تعمیر اینورتر TECO 7200MA
• تعمیر اینورتر TECO E510
• تعمیر اینورتر TECO A510
• تعمیر برد قدرت اینورتر
• تعمیر IGBT
• تعمیر منبع تغذیه سوئیچینگ
• تعمیر برد کنترل
• رفع انواع خطاهای اینورتر TECO

سوالات متداول

هزینه تعمیر اینورتر TECO JNTMBGBB7R50AZSU2 چقدر است؟

هزینه تعمیر پس از عیب‌یابی کامل و مشخص شدن قطعات معیوب اعلام می‌شود.

مدت زمان تعمیر چقدر است؟

معمولاً بین 2 تا 5 روز کاری، بسته به نوع خرابی.

آیا برد قدرت اینورتر قابل تعمیر است؟

بله، در بسیاری از موارد برد قدرت، IGBT و مدار درایور قابل تعمیر یا بازسازی هستند.

آیا دستگاه پس از تعمیر تست می‌شود؟

بله، تمامی اینورترها پس از تعمیر تحت تست کامل، تست زیر بار و کنترل عملکرد قرار می‌گیرند.

جمع‌بندی

تعمیر اینورتر TECO JNTMBGBB7R50AZSU2 از سری Speecon 7200MA نیازمند تخصص در الکترونیک قدرت، تعمیر IGBT، مدارهای سوئیچینگ و سیستم‌های کنترل موتور است. در این پروژه، پس از عیب‌یابی کامل، برد قدرت، مدار درایور، منبع تغذیه و برد کنترل تعمیر شد و دستگاه پس از انجام تست‌های کامل عملکردی با موفقیت آماده بهره‌برداری گردید.
