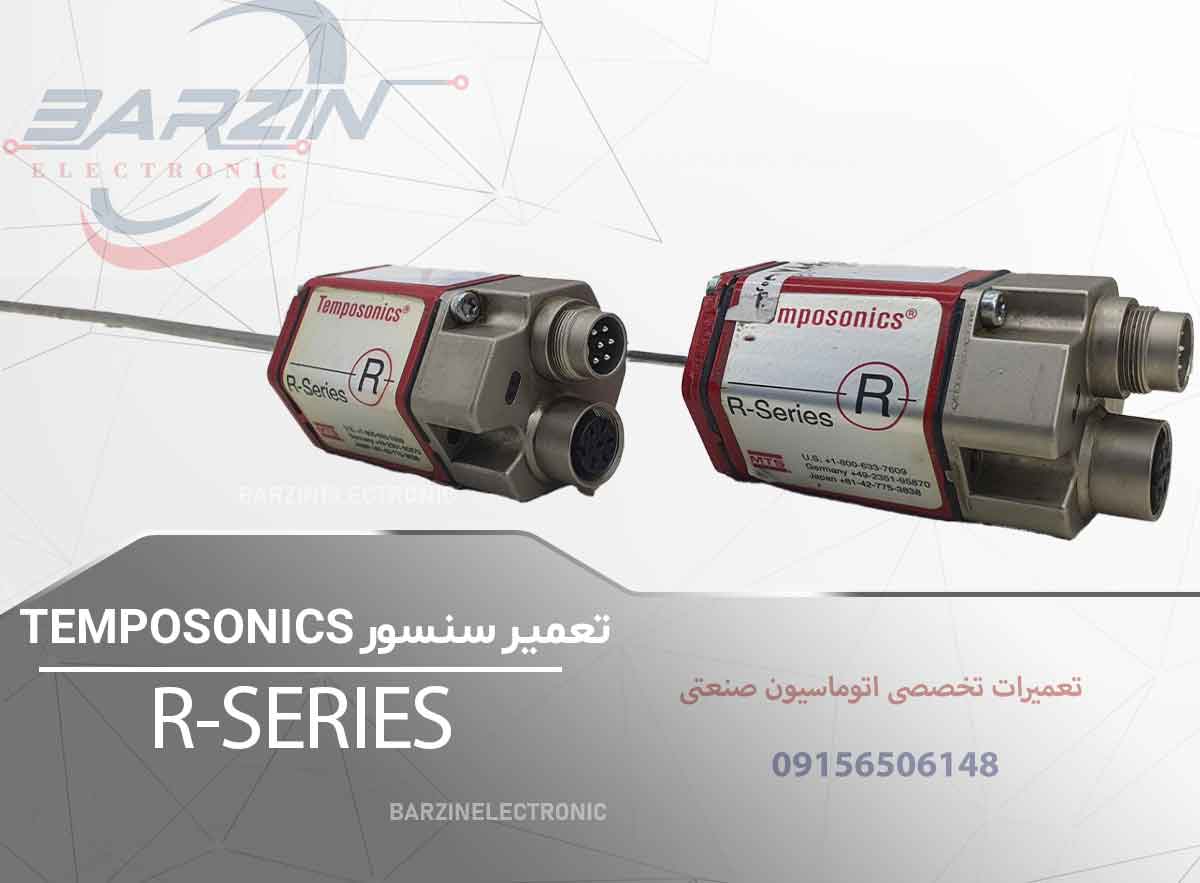

تعمیر سنسور موقعیت TEMPOSONICS R-Series | تعمیر تخصصی سنسور تمپوسونیکس

تعمیر سنسور موقعیت TEMPOSONICS R-Series و عیب‌یابی تخصصی سنسورهای موقعیت تمپوسونیکس در مجموعه برزین الکترونیک انجام می‌شود. سنسورهای Temposonics از تجهیزات مهم اندازه‌گیری موقعیت در سیستم‌های اتوماسیون صنعتی، هیدرولیک، ماشین‌آلات و تجهیزات کنترل حرکت هستند و خرابی آن‌ها می‌تواند باعث ایجاد خطا در موقعیت، توقف دستگاه یا عملکرد نادرست سیستم کنترل شود.

سنسورهای موقعیت Temposonics از فناوری Magnetostrictive برای اندازه‌گیری موقعیت استفاده می‌کنند. در این فناوری، موقعیت یک آهنربای متحرک در امتداد مسیر اندازه‌گیری سنسور تشخیص داده می‌شود و اطلاعات موقعیت به سیستم کنترل ارسال می‌شود.

به همین دلیل، تعمیر سنسور TEMPOSONICS R-Series با تعمیر یک سنسور معمولی تفاوت دارد. علاوه بر بررسی بخش‌های الکترونیکی، وضعیت مسیر اندازه‌گیری، آهنربا، کانکتور، کابل، تغذیه و سیگنال خروجی نیز باید بررسی شود.

در بسیاری از ماشین‌آلات صنعتی، سنسور Temposonics مستقیماً با PLC، کنترلر حرکتی یا سیستم هیدرولیک در ارتباط است. بنابراین اگر سنسور موقعیت اطلاعات اشتباه ارسال کند، ممکن است کنترلر نیز موقعیت محور یا سیلندر را اشتباه تشخیص دهد.

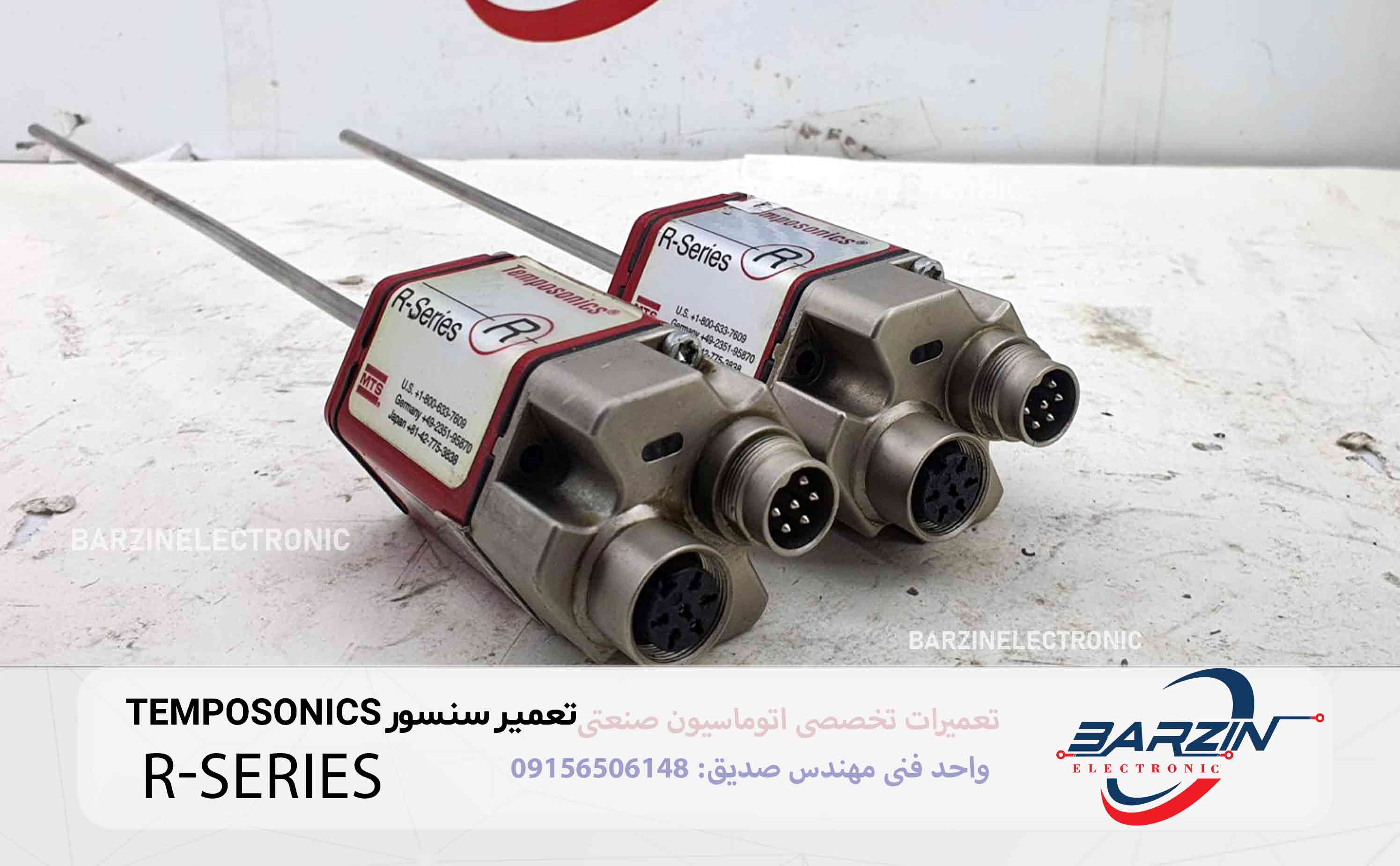

معرفی سنسور موقعیت TEMPOSONICS R-Series

Temposonics R-Series یکی از خانواده‌های سنسورهای موقعیت شرکت Temposonics است که برای اندازه‌گیری دقیق موقعیت در کاربردهای صنعتی استفاده می‌شود.

این سنسورها در سیستم‌هایی که نیاز به اندازه‌گیری موقعیت خطی دارند کاربرد زیادی دارند.

از جمله کاربردهای رایج می‌توان به:

• سیستم‌های هیدرولیک

• سیلندرهای هیدرولیک

• ماشین‌آلات صنعتی

• دستگاه‌های تزریق پلاستیک

• ماشین‌آلات شکل‌دهی

• تجهیزات کنترل حرکت

• خطوط تولید

• سیستم‌های اتوماسیون

• ماشین‌آلات فلزکاری

• تجهیزات تست و اندازه‌گیری

اشاره کرد.

یکی از ویژگی‌های مهم سنسورهای Temposonics این است که اندازه‌گیری موقعیت به صورت مستقیم در امتداد محور سنسور انجام می‌شود و اطلاعات موقعیت می‌تواند به کنترلر منتقل شود.

سنسور Temposonics چگونه کار می‌کند؟

فناوری مورد استفاده در سنسورهای Temposonics بر اساس اثر Magnetostrictive است.

در ساختار سنسور، یک المان اندازه‌گیری در امتداد مسیر سنسور قرار دارد و یک آهنربای موقعیت‌یاب روی محور یا بخش متحرک قرار می‌گیرد.

وقتی سیستم فعال می‌شود، مدار الکترونیکی سنسور یک سیگنال در مسیر اندازه‌گیری ایجاد می‌کند.

برهم‌کنش این سیگنال با میدان مغناطیسی آهنربا باعث ایجاد یک موج مکانیکی می‌شود.

زمان رسیدن این موج به قسمت دریافت‌کننده اندازه‌گیری می‌شود و از روی آن موقعیت آهنربا مشخص می‌شود.

به زبان ساده، سنسور زمان رسیدن سیگنال را اندازه‌گیری می‌کند و از این اطلاعات برای تعیین موقعیت استفاده می‌کند.

وظیفه سنسور موقعیت در سیستم صنعتی

در یک سیستم اتوماسیون، کنترلر باید بداند یک محور یا قطعه دقیقاً در چه موقعیتی قرار دارد.

سنسور موقعیت این اطلاعات را در اختیار کنترلر قرار می‌دهد.

برای مثال در یک سیلندر هیدرولیک، سنسور Temposonics می‌تواند موقعیت پیستون را اندازه‌گیری کند.

سپس PLC یا کنترلر بر اساس موقعیت اندازه‌گیری‌شده تصمیم می‌گیرد که:

• حرکت ادامه پیدا کند.

• حرکت متوقف شود.

• سرعت تغییر کند.

• شیر هیدرولیک تغییر وضعیت دهد.

• محور به موقعیت مشخصی برسد.

• فرآیند وارد مرحله بعد شود.

بنابراین خرابی سنسور می‌تواند مستقیماً روی عملکرد ماشین تأثیر بگذارد.

علائم خرابی سنسور TEMPOSONICS R-Series

خرابی سنسور موقعیت Temposonics می‌تواند علائم مختلفی داشته باشد.

مهم‌ترین علائم عبارت‌اند از:

• نمایش موقعیت اشتباه

• نوسان مقدار موقعیت

• قطع شدن سیگنال خروجی

• عدم شناسایی سنسور

• تغییر ناگهانی مقدار موقعیت

• ثابت ماندن مقدار خروجی

• صفر شدن خروجی

• پرش موقعیت

• خطای Position

• خطای Feedback

• قطع و وصل شدن سیگنال

• عدم حرکت صحیح محور

• توقف ماشین

• ایجاد خطا در PLC

• ایجاد خطا در کنترلر حرکتی

• عملکرد نامنظم سیستم هیدرولیک

البته هر کدام از این علائم الزاماً به معنی خرابی خود سنسور نیستند و کابل، تغذیه یا کنترلر نیز باید بررسی شوند.

علت خطای موقعیت سنسور Temposonics

اگر مقدار موقعیت روی PLC یا HMI اشتباه نمایش داده شود، چند احتمال وجود دارد.

ممکن است مشکل از:

• خود سنسور

• آهنربای موقعیت

• کابل

• کانکتور

• منبع تغذیه

• مدار خروجی

• ورودی PLC

• تنظیمات کنترلر

• نویز الکتریکی

باشد.

به همین دلیل در تعمیر تخصصی ابتدا باید مشخص شود خطا در کدام قسمت سیستم ایجاد می‌شود.

تعمیر سنسور Temposonics که خروجی ندارد

یکی از خرابی‌های مهم، قطع شدن کامل خروجی سنسور است.

در این شرایط ابتدا تغذیه سنسور بررسی می‌شود.

اگر ولتاژ تغذیه وجود نداشته باشد، مشکل می‌تواند از کابل، منبع تغذیه یا سیم‌کشی باشد.

اگر تغذیه صحیح باشد اما خروجی وجود نداشته باشد، مدار الکترونیکی سنسور و بخش خروجی باید بررسی شوند.

همچنین نوع خروجی سنسور باید از روی مدل کامل مشخص شود؛ زیرا خانواده R-Series در نسخه‌های مختلف و با پیکربندی‌های متفاوت تولید شده است.

بررسی تغذیه سنسور TEMPOSONICS

تغذیه صحیح برای عملکرد سنسور بسیار مهم است.

افت ولتاژ یا ناپایداری تغذیه می‌تواند باعث:

• قطع شدن خروجی

• نوسان سیگنال

• ریست شدن مدار

• خطای موقعیت

• عملکرد ناپایدار

شود.

بنابراین در مرحله اول عیب‌یابی باید ولتاژ تغذیه در خود کانکتور سنسور اندازه‌گیری شود.

این کار مشخص می‌کند که آیا مشکل قبل از سنسور است یا داخل آن.

بررسی کابل سنسور Temposonics

کابل یکی از مهم‌ترین قسمت‌های سیستم اندازه‌گیری موقعیت است.

کابل ممکن است در اثر:

• خم شدن مداوم

• کشیدگی

• روغن

• حرارت

• مواد شیمیایی

• ضربه

• فرسودگی

آسیب ببیند.

خرابی کابل می‌تواند باعث قطع و وصل شدن سیگنال یا ایجاد خطاهای متناوب شود.

در سیستم‌های صنعتی، خطای متناوب یکی از سخت‌ترین مشکلات برای تشخیص است؛ زیرا ممکن است سنسور در زمان تست اولیه درست کار کند اما هنگام حرکت ماشین دچار قطعی شود.

بررسی کانکتور سنسور

کانکتور نیز باید بررسی شود.

موارد مهم عبارت‌اند از:

• شل بودن

• اکسید شدن

• آسیب مکانیکی

• قطع شدن پین

• آلودگی

• نفوذ رطوبت

گاهی مشکل سنسور تنها به یک اتصال نامناسب مربوط است و نیازی به تعمیر برد داخلی وجود ندارد.

بررسی آهنربای موقعیت

در سنسورهای Temposonics، آهنربای موقعیت نقش مهمی در اندازه‌گیری دارد.

اگر آهنربا:

• آسیب دیده باشد.

• موقعیت صحیح نداشته باشد.

• فاصله مناسب با سنسور نداشته باشد.

• در مکان مناسب نصب نشده باشد.

• حرکت مکانیکی آن دچار مشکل شده باشد.

ممکن است سنسور موقعیت را به شکل صحیح اندازه‌گیری نکند.

بنابراین در عیب‌یابی باید علاوه بر خود سنسور، قسمت متحرک و آهنربای موقعیت نیز بررسی شوند.

نوسان خروجی سنسور Temposonics

یکی از علائم رایج خرابی سیستم موقعیت، نوسان مقدار خروجی است.

اگر مقدار موقعیت بدون حرکت مکانیکی تغییر کند، باید موارد زیر بررسی شوند:

• تغذیه

• کابل

• اتصال زمین

• نویز

• خروجی سنسور

• ورودی PLC

• وضعیت آهنربا

• بخش الکترونیکی سنسور

در محیط صنعتی، نویز ناشی از موتور، اینورتر و سروو درایو نیز می‌تواند روی سیگنال‌های اندازه‌گیری تأثیر بگذارد.

تأثیر اینورتر و سروو درایو روی سنسور موقعیت

در ماشین‌آلات صنعتی معمولاً سنسورهای موقعیت در کنار تجهیزات قدرت کار می‌کنند.

اینورترها و سروو درایوها می‌توانند نویز الکترومغناطیسی ایجاد کنند.

اگر کابل سنسور به شکل نامناسب در کنار کابل قدرت عبور داده شود، احتمال ایجاد اختلال در سیگنال افزایش پیدا می‌کند.

به همین دلیل در زمان عیب‌یابی باید مسیر کابل سنسور و کابل‌های قدرت نیز بررسی شود.

خرابی سنسور و خطای PLC

وقتی سنسور موقعیت خراب شود، PLC ممکن است مقدار غیرواقعی دریافت کند.

برای مثال ممکن است کنترلر تصور کند محور در موقعیتی قرار دارد که در واقعیت وجود ندارد.

در این شرایط برنامه PLC ممکن است:

• حرکت را متوقف کند.

• خطای Position بدهد.

• سیستم را وارد حالت ایمنی کند.

• موتور را متوقف کند.

• فرمان اشتباه صادر کند.

بنابراین گاهی چیزی که به عنوان «خرابی PLC» گزارش می‌شود، در واقع از سنسور موقعیت ناشی شده است.

بررسی خروجی سنسور Temposonics

سنسورهای Temposonics R-Series می‌توانند با پیکربندی‌ها و انواع خروجی متفاوت عرضه شوند.

بنابراین قبل از تست باید مدل کامل سنسور مشخص شود.

بر اساس نسخه مورد استفاده، خروجی می‌تواند از نوع‌های مختلف صنعتی باشد.

به همین دلیل برای تعمیر و تست دقیق، اطلاعات کامل پلاک سنسور بسیار مهم است.

روی پلاک معمولاً اطلاعاتی وجود دارد که به شناسایی دقیق مدل، طول اندازه‌گیری، نوع خروجی و مشخصات سنسور کمک می‌کند.

چرا مدل کامل سنسور اهمیت دارد؟

عبارت R-Series به تنهایی برای تعیین تمام مشخصات یک سنسور کافی نیست.

این خانواده مدل‌ها و پیکربندی‌های مختلفی دارد.

برای تعمیر بهتر است موارد زیر ثبت شوند:

• نام کامل مدل

• شماره فنی

• Serial Number

• طول اندازه‌گیری

• نوع خروجی

• تعداد آهنرباها

• نوع کانکتور

• ولتاژ تغذیه

• عکس کامل پلاک

این اطلاعات باعث می‌شود تعمیرکار دقیقاً بداند با چه نسخه‌ای از سنسور روبه‌رو است.

عیب‌یابی سنسور Temposonics از صفر تا صد

برای تعمیر اصولی سنسور موقعیت می‌توان مراحل زیر را انجام داد.

مرحله اول: بررسی ظاهری

بدنه، کابل، کانکتور و قسمت اندازه‌گیری بررسی می‌شوند.

مرحله دوم: بررسی پلاک

مدل و مشخصات کامل سنسور ثبت می‌شود.

مرحله سوم: بررسی تغذیه

ولتاژ تغذیه در کانکتور سنسور اندازه‌گیری می‌شود.

مرحله چهارم: بررسی کابل

قطعی، اتصال کوتاه و آسیب مکانیکی کابل بررسی می‌شود.

مرحله پنجم: بررسی کانکتور

پین‌ها، اتصالات و وضعیت کانکتور بررسی می‌شوند.

مرحله ششم: بررسی آهنربا

موقعیت و وضعیت آهنربای اندازه‌گیری بررسی می‌شود.

مرحله هفتم: بررسی خروجی

سیگنال خروجی سنسور در شرایط مناسب اندازه‌گیری می‌شود.

مرحله هشتم: بررسی مدار الکترونیکی

در صورت وجود شواهد خرابی، برد داخلی سنسور بررسی می‌شود.

مرحله نهم: تست حرکتی

در صورت امکان سنسور با حرکت دادن موقعیت آهنربا تست می‌شود.

مرحله دهم: تست نهایی

سنسور در شرایط کاری مناسب به سیستم کنترل متصل شده و عملکرد آن بررسی می‌شود.

تعمیر برد سنسور Temposonics

اگر مشکل از قسمت الکترونیکی سنسور باشد، برد داخلی باید با دقت بررسی شود.

در این مرحله ممکن است مواردی مانند:

• مدار تغذیه

• رگولاتورها

• قطعات حفاظتی

• مدار پردازش سیگنال

• مدار خروجی

• کانکتورها

• قطعات SMD

بررسی شوند.

تعمیر برد سنسور با بردهای معمولی متفاوت است؛ زیرا مدار باید بتواند سیگنال اندازه‌گیری موقعیت را با دقت مناسب پردازش کند.

تست مدار تغذیه سنسور

مدار تغذیه داخلی باید ولتاژهای لازم را تولید کند.

خرابی این بخش می‌تواند باعث شود سنسور کاملاً خاموش شود یا خروجی ناپایدار داشته باشد.

در تست مدار تغذیه مواردی مانند:

• ولتاژ ورودی

• ولتاژهای داخلی

• رگولاتورها

• خازن‌ها

• دیودها

• مدار حفاظت

بررسی می‌شوند.

تعمیر خروجی سنسور موقعیت

اگر تغذیه و مدار اندازه‌گیری سالم باشند اما خروجی درست نباشد، مدار خروجی بررسی می‌شود.

در این مرحله باید مشخص شود:

آیا مشکل در تولید سیگنال است؟

یا سیگنال تولید می‌شود ولی در مسیر انتقال به PLC از بین می‌رود؟

این تفکیک در عیب‌یابی اهمیت زیادی دارد.

تعمیر سنسور موقعیت برای سیستم هیدرولیک

یکی از کاربردهای مهم سنسورهای Temposonics، سیستم‌های هیدرولیک است.

در یک سیلندر هیدرولیک، سنسور موقعیت می‌تواند موقعیت پیستون را اندازه‌گیری کند.

اگر سنسور دچار مشکل شود، کنترلر ممکن است موقعیت پیستون را اشتباه تشخیص دهد.

این موضوع می‌تواند باعث:

• توقف دستگاه

• خطای موقعیت

• حرکت نادرست

• کاهش دقت

• عملکرد ناپایدار

شود.

به همین دلیل سلامت سنسور موقعیت در سیستم‌های هیدرولیکی اهمیت زیادی دارد.

تعمیر سنسور Temposonics در ماشین‌آلات صنعتی

در ماشین‌آلات تولیدی، موقعیت دقیق محور اهمیت زیادی دارد.

اگر سنسور موقعیت مقدار اشتباه ارسال کند، کنترلر ممکن است فرمان نادرستی صادر کند.

در نتیجه ممکن است دستگاه:

• بیش از حد حرکت کند.

• زودتر متوقف شود.

• به موقعیت صحیح نرسد.

• خطای Position ایجاد کند.

• فرآیند تولید را متوقف کند.

تفاوت خرابی سنسور با خرابی PLC

این موضوع در عیب‌یابی بسیار مهم است.

اگر PLC مقدار موقعیت را اشتباه نشان می‌دهد، سه بخش اصلی باید بررسی شوند:

سنسور

آیا سنسور مقدار درست تولید می‌کند؟

کابل

آیا سیگنال بدون مشکل به PLC می‌رسد؟

PLC

آیا ورودی PLC مقدار را درست دریافت و پردازش می‌کند؟

اگر این سه مرحله از هم تفکیک نشوند، ممکن است قطعه سالم برای تعمیر ارسال شود.

تست سنسور Temposonics بعد از تعمیر

پس از تعمیر، سنسور باید تحت تست قرار گیرد.

در تست نهایی موارد زیر بررسی می‌شوند:

• تغذیه

• خروجی

• ثبات سیگنال

• تغییر مقدار با حرکت آهنربا

• پاسخ سنسور

• قطع و وصل نشدن سیگنال

• عملکرد کانکتور

• عملکرد در شرایط مختلف

اگر امکان تست با تجهیزات مناسب وجود داشته باشد، سنسور در چند موقعیت مختلف بررسی می‌شود تا مشخص شود مقدار خروجی با حرکت موقعیت به شکل صحیح تغییر می‌کند.

چرا تعمیر تخصصی سنسور Temposonics اهمیت دارد؟

سنسور موقعیت وظیفه اندازه‌گیری دقیق دارد.

بنابراین تعمیر آن نباید فقط با هدف «روشن شدن» انجام شود.

ممکن است سنسور بعد از تعمیر روشن شود اما مقدار موقعیت را با خطا ارسال کند.

این موضوع در سیستم صنعتی بسیار خطرناک است، زیرا کنترلر بر اساس همین اطلاعات فرمان صادر می‌کند.

به همین دلیل تست دقت و ثبات خروجی پس از تعمیر اهمیت زیادی دارد.

دلایل خرابی سنسور TEMPOSONICS

عوامل مختلفی می‌توانند باعث خرابی سنسور شوند.

آسیب مکانیکی

ضربه یا فشار می‌تواند به بدنه و قسمت اندازه‌گیری آسیب بزند.

آسیب کابل

کابل ممکن است در اثر حرکت مداوم یا کشیدگی خراب شود.

رطوبت

نفوذ رطوبت می‌تواند به اتصالات و مدار الکترونیکی آسیب بزند.

دمای بالا

گرمای زیاد روی قطعات الکترونیکی تأثیر می‌گذارد.

نویز

نویز محیط صنعتی می‌تواند باعث اختلال در سیگنال شود.

تغذیه نامناسب

ولتاژ نامناسب می‌تواند مدار داخلی را آسیب بزند.

خرابی تجهیزات جانبی

مشکل در PLC یا منبع تغذیه نیز می‌تواند به اشتباه به عنوان خرابی سنسور تشخیص داده شود.

نکات مهم نگهداری سنسور موقعیت Temposonics

برای افزایش عمر سنسور بهتر است:

• کابل تحت کشش نباشد.

• از خم‌کردن شدید کابل جلوگیری شود.

• کانکتورها تمیز نگه داشته شوند.

• تغذیه مناسب باشد.

• مسیر کابل از کابل‌های قدرت جدا باشد.

• وضعیت آهنربای موقعیت بررسی شود.

• بدنه سنسور در برابر ضربه محافظت شود.

• دمای کاری کنترل شود.

• از نفوذ روغن و آلودگی به اتصالات جلوگیری شود.

تعمیر تخصصی TEMPOSONICS R-Series در برزین الکترونیک

در مجموعه برزین الکترونیک، سنسورهای موقعیت و تجهیزات اتوماسیون صنعتی از نظر الکتریکی و عملکردی بررسی می‌شوند.

خدمات مرتبط با سنسورهای Temposonics شامل:

• عیب‌یابی سنسور Temposonics

• تعمیر سنسور R-Series

• بررسی مدار تغذیه

• بررسی مدار خروجی

• بررسی کابل

• بررسی کانکتور

• بررسی سیگنال

• بررسی خطای Position

• بررسی ارتباط با PLC

• تست عملکرد سنسور

• بررسی سیستم فیدبک

است.

برای تعمیر دقیق، ارسال عکس پلاک کامل سنسور اهمیت زیادی دارد؛ زیرا R-Series یک خانواده محصول است و مدل کامل تعیین می‌کند سنسور دقیقاً چه مشخصاتی دارد.

سوالات متداول تعمیر سنسور TEMPOSONICS R-Series

سنسور Temposonics R-Series چه کاری انجام می‌دهد؟

این سنسور برای اندازه‌گیری موقعیت خطی در سیستم‌های صنعتی استفاده می‌شود و اطلاعات موقعیت را به سیستم کنترل منتقل می‌کند.

چرا سنسور Temposonics موقعیت اشتباه نشان می‌دهد؟

ممکن است مشکل از خود سنسور، آهنربا، کابل، تغذیه، نویز، ورودی PLC یا تنظیمات سیستم باشد.

چرا خروجی سنسور قطع شده است؟

ابتدا باید تغذیه، کابل و کانکتور بررسی شوند. در صورت سالم بودن این قسمت‌ها، مدار داخلی و خروجی سنسور بررسی می‌شود.

آیا خرابی کابل می‌تواند باعث خطای سنسور شود؟

بله. قطعی یا اتصال نامناسب کابل می‌تواند باعث قطع شدن یا ناپایداری سیگنال موقعیت شود.

آیا خرابی سنسور Temposonics باعث خطای PLC می‌شود؟

بله. اگر PLC اطلاعات موقعیت معتبر دریافت نکند، ممکن است برنامه کنترل خطا ایجاد کند یا ماشین را متوقف کند.

آیا سنسور R-Series قابل تعمیر است؟

بسته به نوع خرابی، بخش‌های الکترونیکی، تغذیه، خروجی و اتصالات قابل بررسی هستند. اما برای هر مدل باید ابتدا مشخصات کامل سنسور بررسی شود.

برای تعمیر سنسور Temposonics چه اطلاعاتی لازم است؟

عکس واضح از پلاک، مدل کامل، شماره فنی، نوع خروجی و شرح دقیق خرابی بسیار کمک‌کننده است.

جمع‌بندی

سنسور موقعیت TEMPOSONICS R-Series یکی از تجهیزات مهم اندازه‌گیری موقعیت در سیستم‌های صنعتی، هیدرولیک و کنترل حرکت است.

خرابی این سنسور می‌تواند به صورت قطع شدن خروجی، نوسان موقعیت، نمایش مقدار اشتباه، خطای فیدبک یا توقف ماشین ظاهر شود.

در عیب‌یابی تخصصی، ابتدا تغذیه، کابل، کانکتور و آهنربای موقعیت بررسی می‌شوند و سپس در صورت نیاز مدار الکترونیکی سنسور مورد بررسی قرار می‌گیرد.

همچنین برای تشخیص صحیح باید ارتباط سنسور با PLC، کنترلر حرکتی یا سیستم هیدرولیک بررسی شود؛ زیرا همیشه علت خطای Position از خود سنسور نیست.

پس از تعمیر نیز سنسور باید از نظر تغذیه، خروجی، ثبات سیگنال و تغییر مقدار موقعیت در شرایط مختلف تست شود.

تعمیر سنسور موقعیت TEMPOSONICS R-Series در برزین الکترونیک با هدف عیب‌یابی دقیق، تعمیر تخصصی مدار و تست عملکرد سنسور انجام می‌شود.
