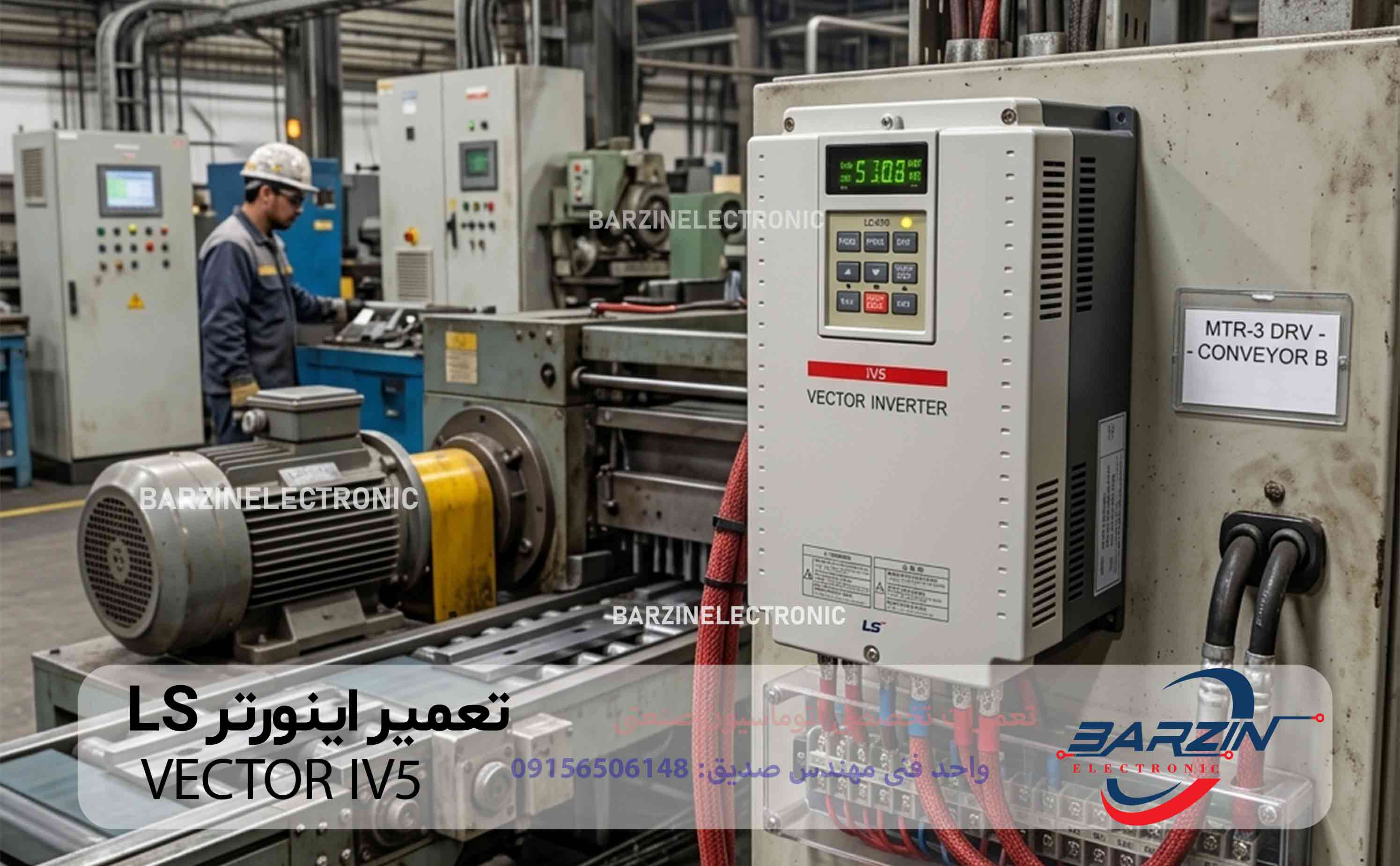

تعمیر اینورتر VECTOR IV5 | تعمیر تخصصی درایو LS STARVERT iV5

اینورتر VECTOR IV5 که با خانواده LS STARVERT SV-iV5 شناخته می‌شود، یکی از درایوهای صنعتی LS برای کنترل دقیق سرعت و گشتاور موتور است. این سری با ساختار کنترل وکتور، قابلیت استفاده از فیدبک انکودر و امکانات کنترلی پیشرفته، برای کاربردهایی مورد استفاده قرار گرفته است که کنترل دقیق حرکت موتور، سرعت و گشتاور اهمیت زیادی دارد.

در برزین الکترونیک تعمیر اینورتر VECTOR IV5 با تمرکز بر عیب‌یابی واقعی مدار قدرت، برد کنترل، بخش تغذیه، باس DC، IGBT، مدارهای Gate Driver، سیستم خنک‌کاری، فیدبک انکودر، بردهای آپشن و بررسی خطاهای نرم‌افزاری و سخت‌افزاری انجام می‌شود.

از آنجا که سری iV5 در مدل‌ها و توان‌های مختلف تولید شده است، هنگام تعمیر باید ابتدا کد کامل پلاک دستگاه، کلاس ولتاژ، توان، نوع ورودی، آپشن‌های نصب‌شده و شرایط کاری آن مشخص شود. بنابراین در تعمیر تخصصی اینورتر VECTOR IV5 صرفاً تعویض یک قطعه معیوب کافی نیست و باید علت ایجاد خرابی نیز مشخص شود.

تعمیر تخصصی اینورتر VECTOR IV5

در بسیاری از تجهیزات صنعتی، خرابی اینورتر می‌تواند باعث توقف کامل موتور و در نتیجه توقف خط تولید شود. به همین دلیل تشخیص سریع علت خرابی اهمیت بالایی دارد.

اینورترهای خانواده SV-iV5 در ساختار خود از بخش‌هایی مانند مدار یکسوساز ورودی، باس DC، ماژول‌های قدرت IGBT، مدار درایو گیت، منابع تغذیه، برد کنترل و مدارهای اندازه‌گیری استفاده می‌کنند. در مدل‌هایی که از فیدبک سرعت استفاده می‌شود، مدار انکودر و تنظیمات مربوط به آن نیز بخش مهمی از سیستم کنترل هستند.

خرابی هر کدام از این قسمت‌ها می‌تواند علائمی مانند روشن نشدن دستگاه، نمایش Trip، قطع خروجی، افزایش جریان، خطای انکودر، نوسان سرعت موتور، داغ شدن غیرعادی و یا توقف در زمان شتاب‌گیری ایجاد کند.

اینورتر VECTOR IV5 چیست؟

SV-iV5 یک درایو وکتور LS است که برای کنترل موتور با دقت بالا طراحی شده است. در مستندات LS برای این سری، کنترل وکتور با سنسور سرعت و همچنین امکان کنترل سنسورلس معرفی شده و استفاده از انکودر به‌عنوان بخشی از سیستم فیدبک نیز در آن دیده می‌شود.

یکی از قابلیت‌های مهم این خانواده، Auto Tuning است. در دفترچه رسمی LS، برای iV5 حالت‌های Rotational Auto Tuning و Standstill Auto Tuning معرفی شده‌اند. در فرآیند تنظیم، پارامترهایی مانند مقاومت استاتور، اندوکتانس نشتی، جریان شار و ثابت زمانی روتور برای بهبود کنترل موتور اندازه‌گیری و تنظیم می‌شوند.

همین ساختار باعث می‌شود تعمیر iV5 با اینورترهای ساده V/F تفاوت داشته باشد و علاوه بر مدار قدرت، پارامترها، انکودر و تنظیمات کنترل موتور نیز بررسی شوند.

مشخصات فنی اینورتر LS STARVERT iV5

به دلیل تنوع بالای مدل‌های این خانواده، مشخصات دقیق باید بر اساس کد کامل دستگاه از روی پلاک خوانده شود. مشخصات عمومی خانواده در منابع رسمی LS به این صورت ارائه شده است:

اطلاعات فوق مربوط به خانواده iV5 است و برای درج مشخصات دقیق یک دستگاه تعمیرشده باید مدل کامل روی پلاک همان دستگاه بررسی شود.

چرا کد کامل مدل در تعمیر VECTOR IV5 مهم است؟

عبارت iV5 به‌تنهایی برای شناسایی کامل درایو کافی نیست. در نام‌گذاری سری، قسمت‌هایی از کد به کلاس ولتاژ، توان/کد ظرفیت و نوع پیکربندی مربوط می‌شوند.

برای نمونه در مستندات این خانواده، مدل‌هایی مانند SV022iV5، SV037iV5، SV055iV5 و مدل‌های بزرگ‌تر با همین ساختار دیده می‌شوند.

بنابراین پیش از سفارش قطعه، تعمیر برد یا جایگزینی ماژول قدرت باید موارد زیر بررسی شود:

• کد کامل روی Nameplate

• ولتاژ ورودی

• توان و جریان نامی

• نوع ورودی AC یا DC در صورت وجود

• وجود یا عدم وجود برد انکودر

• کارت‌های ارتباطی و آپشن

• نسخه برد و اصلاح سخت‌افزاری

اجزای مهم اینورتر VECTOR IV5

1. مدار ورودی و یکسوساز

برق ورودی پس از عبور از بخش حفاظتی و مدار ورودی وارد یکسوساز می‌شود. در صورت وجود خرابی در دیودها یا اجزای ورودی، ممکن است دستگاه با علائم روشن نشدن، فیوز شدن، خطای ورودی یا اتصال کوتاه مواجه شود.

در تعمیر تخصصی این بخش باید علاوه بر خود یکسوساز، وضعیت فیوزها، مسیرهای PCB، اتصالات و آثار سوختگی نیز بررسی شود.

2. باس DC

یکی از مهم‌ترین بخش‌های اینورتر، DC Bus است.

خرابی خازن‌های الکترولیتی، افزایش ESR، نشتی، خرابی اتصالات یا مشکل در مدار شارژ اولیه می‌تواند باعث ناپایداری باس DC یا بروز خطا شود.

در یک تعمیر اصولی نباید فقط خازن خراب تعویض شود؛ بلکه علت افزایش ریپل، جریان غیرعادی، دمای بالا یا فشار واردشده به باس DC نیز باید بررسی شود.

3. ماژول‌های IGBT

IGBTها وظیفه سوئیچ‌کردن توان و ایجاد ولتاژ خروجی سه‌فاز برای موتور را برعهده دارند.

یکی از خرابی‌های مهم در اینورترهای صنعتی، اتصال کوتاه IGBT است. در مستندات رسمی iV5 نیز Trip مربوط به IGBT short circuit با عنوان Arm Short در فهرست خطاها آمده است.

خرابی IGBT ممکن است به دلیل مواردی مانند اتصال کوتاه موتور، خرابی Gate Driver، اضافه‌جریان شدید، مشکل حرارتی، خرابی عایق موتور یا آسیب‌های قبلی در مدار قدرت ایجاد شده باشد.

تعمیر مدار Gate Driver اینورتر IV5

گاهی اوقات IGBT در ظاهر خراب است، اما علت اصلی خرابی در مدار تحریک Gate قرار دارد.

Gate Driver وظیفه دریافت فرمان کنترل و انتقال صحیح آن به ورودی IGBT را دارد.

در این بخش موارد زیر باید بررسی شوند:

• ولتاژ تغذیه Driver

• مقاومت‌های Gate

• دیودها

• ترانزیستورهای درایور

• ایزولاسیون

• سیگنال فرمان

• آثار سوختگی

• خرابی قطعات SMD

• اتصال بین قسمت کنترل و قدرت

اگر فقط IGBT تعویض شود ولی Gate Driver معیوب باقی بماند، امکان خرابی مجدد بخش قدرت وجود دارد.

تعمیر برد تغذیه VECTOR IV5

برد تغذیه یکی از قسمت‌های حساس اینورتر است.

مشکلات این بخش می‌تواند باعث شود دستگاه:

• اصلاً روشن نشود

• نمایشگر نداشته باشد

• کنترلر Reset شود

• نمایشگر ناپایدار شود

• بعد از مدتی کار خاموش شود

• خطاهای غیرمرتبط یا ناپایدار نشان دهد

در تعمیر برد تغذیه باید وضعیت منبع تغذیه سوئیچینگ، خازن‌ها، دیودها، مقاومت‌های حفاظتی، مدار راه‌انداز، رگولاتورها و مسیرهای تغذیه برد کنترل بررسی شود.

تعمیر فیدبک انکودر در اینورتر VECTOR IV5

فیدبک انکودر یکی از بخش‌های بسیار مهم در کاربردهای وکتور است.

در مستندات رسمی LS، تنظیمات اختصاصی برای پالس انکودر، جهت انکودر، بررسی خطای انکودر و فیلتر سیگنال وجود دارد.

برای مثال، پارامتر PAR_10 برای تعداد پالس انکودر، PAR_11 برای جهت انکودر، PAR_12 برای فعال‌سازی بررسی خطای انکودر و PAR_13 برای ثابت زمانی فیلتر Encoder LPF استفاده می‌شود.

دفترچه LS محدوده 360 تا 4096 پالس را برای PAR_10 ذکر کرده است. همچنین LS هشدار می‌دهد که سیم‌بندی نامناسب یا تنظیم اشتباه پارامترهای انکودر می‌تواند باعث افت دقت کنترل سرعت و حتی ایجاد خطاهایی مانند Over Current و Over Voltage شود.

بنابراین هنگام تعمیر دستگاهی که با خطای انکودر مواجه است، باید علاوه بر برد ورودی انکودر، کابل، کانکتور، نوع خروجی انکودر، تنظیمات و جهت فازهای A و B نیز بررسی شود.

جدول علائم خرابی رایج VECTOR IV5

خطاهای مهمی که در تعمیر iV5 باید بررسی شوند

در دفترچه رسمی LS برای این خانواده، Tripهای متعددی از جمله Over Current، Over Voltage، Low Voltage، Ground Fault، Fuse Open، Inverter Overheat، Overload، E-Thermal، Encoder Error، Option Error، Output Open Phase و Arm Short فهرست شده‌اند.

جدول خطا و عیب‌یابی

مستندات LS همچنین نشان می‌دهند که در حالت Over Current، اینورتر خروجی را قطع می‌کند و حفاظت Ground Fault نیز در شرایط جریان خطای زمین فعال می‌شود. برای Over Voltage نیز افزایش ولتاژ DC Bus در هنگام کاهش سرعت یا برگشت انرژی از بار به‌عنوان یکی از شرایط ایجاد خطا توضیح داده شده است.

چرا انکودر در iV5 باعث خطاهای ظاهراً غیرمرتبط می‌شود؟

یکی از نکات مهم در تعمیر درایوهای وکتور این است که خرابی انکودر الزاماً فقط با یک خطای ساده Encoder دیده نمی‌شود.

اگر سیگنال فیدبک نادرست باشد، کنترلر نمی‌تواند سرعت واقعی موتور را به‌درستی تشخیص دهد. نتیجه ممکن است افزایش جریان، نوسان سرعت یا حتی Over Current و Over Voltage باشد.

دفترچه رسمی LS نیز به این ارتباط اشاره می‌کند و توضیح می‌دهد که تنظیم نادرست پارامترهای انکودر می‌تواند باعث کاهش دقت کنترل و ایجاد Tripهای جریان یا ولتاژ شود.

تعمیر Over Current در اینورتر VECTOR IV5

خطای Over Current باید به‌صورت مرحله‌ای بررسی شود.

ابتدا باید مشخص شود که خطا هنگام:

• روشن شدن

• Start

• شتاب‌گیری

• کار در سرعت ثابت

• کاهش سرعت

• یا در شرایط بار خاص

رخ می‌دهد.

سپس باید وضعیت موتور، کابل، عایق، فازهای U/V/W، IGBT و مدار درایو گیت بررسی شود.

در سیستم‌های دارای انکودر، فیدبک سرعت نیز باید کنترل شود.

در برخی شرایط، اتصال بد یا نصب نامناسب انکودر می‌تواند باعث نوسان سیگنال فیدبک و افزایش جریان شود. خود مستندات رسمی LS نیز برای رخدادهای خاص Over Current به بررسی نصب و وضعیت انکودر اشاره می‌کنند.

تعمیر Over Voltage در VECTOR IV5

خطای Over Voltage بیشتر در شرایطی دیده می‌شود که انرژی موتور در زمان کاهش سرعت به باس DC برگشت می‌کند.

برای این وضعیت، موارد زیر باید بررسی شوند:

• زمان Deceleration

• مدار ترمز

• مقاومت ترمز

• بار مکانیکی

• مقدار ولتاژ DC Bus

• وضعیت خازن‌های باس

• شرایط برق ورودی

در دفترچه رسمی LS، وجود یا عدم وجود مقاومت ترمز در برخی فرآیندهای Auto Tuning نیز اهمیت دارد و نبود آن می‌تواند به ایجاد Over Voltage منجر شود.

تعمیر بخش خنک‌کاری iV5

گرمای بیش از حد یکی از عوامل کاهش عمر قطعات قدرت است.

در زمان تعمیر باید وضعیت موارد زیر بررسی شود:

• فن

• مسیر گردش هوا

• هیت‌سینک

• گردوغبار

• سنسور دما

• عملکرد تهویه تابلو

• دمای کاری واقعی دستگاه

اگر اینورتر پس از مدتی کار دچار Overheat می‌شود، صرفاً Reset کردن خطا راه‌حل تعمیراتی محسوب نمی‌شود.

مراحل تعمیر اینورتر VECTOR IV5 در برزین الکترونیک

مرحله اول: بررسی ظاهری

دستگاه از نظر:

• آثار سوختگی

• ترک PCB

• تغییر رنگ

• خرابی کانکتورها

• آثار رطوبت

• گردوغبار

• خرابی فن

• آسیب مکانیکی

بررسی می‌شود.

مرحله دوم: بررسی ورودی

فیوزها، یکسوساز، مسیر ورودی و مدار حفاظت بررسی می‌شوند.

مرحله سوم: تست باس DC

خازن‌های باس، وضعیت شارژ و تخلیه، ریپل و مسیرهای قدرت بررسی می‌شوند.

مرحله چهارم: تست IGBT

هر شاخه قدرت به‌صورت جداگانه بررسی می‌شود تا وجود اتصال کوتاه مشخص شود.

مرحله پنجم: تست Gate Driver

بعد از بررسی IGBT، سیگنال و سلامت مدار تحریک قدرت بررسی می‌شود.

مرحله ششم: بررسی برد تغذیه

ریل‌های تغذیه برد کنترل و مدارهای رگولاتوری اندازه‌گیری می‌شوند.

مرحله هفتم: بررسی Encoder

کابل، کانکتور، سیگنال‌های A/B، نوع خروجی و تنظیمات انکودر بررسی می‌شوند.

مرحله هشتم: بررسی پارامترهای موتور

پارامترهای مربوط به موتور، سرعت، ولتاژ، جریان، قطب‌ها و فیدبک بررسی می‌شوند.

مرحله نهم: Auto Tuning

در صورت مناسب بودن شرایط موتور و سیستم، Auto Tuning انجام می‌شود. این سری هم Standstill و هم Rotational Auto Tuning را پشتیبانی می‌کند.

مرحله دهم: تست عملی

در پایان، درایو تحت شرایط کنترل‌شده تست می‌شود و مواردی مانند جریان، سرعت، فرمان‌ها، پاسخ موتور و پایداری عملکرد بررسی می‌شوند.

تفاوت iV5 با یک اینورتر معمولی

یکی از تفاوت‌های اصلی iV5 با اینورترهای ساده، تمرکز آن بر کنترل دقیق‌تر موتور است.

در کاربردهای وکتور، پارامترهای موتور و فیدبک سرعت می‌توانند نقش مهمی در عملکرد صحیح دستگاه داشته باشند.

بنابراین تعمیرکار باید علاوه بر الکترونیک قدرت، با پارامترهای موتور، Encoder Feedback، Auto Tuning و ساختار کنترل وکتور نیز آشنا باشد.

مدل‌ها و قابلیت‌های مرتبط با VECTOR iV5

مستندات رسمی LS چندین کارت و گزینه مانند Encoder، SIN/COS Encoder، Synchronization، Profibus-DP، DeviceNet و RS-485/Modbus را برای پلتفرم iV5 معرفی کرده‌اند.

اشتباهات رایج در تعمیر VECTOR IV5

تعویض مستقیم IGBT بدون بررسی Driver

ممکن است قطعه قدرت سوخته باشد، اما علت خرابی در مدار Gate Driver باشد.

تست فقط با مولتی‌متر

تست مقاومت و دیود برای تشخیص اولیه مفید است، اما برای اطمینان از عملکرد کامل درایو کافی نیست.

نادیده گرفتن موتور

گاهی اینورتر سالم است اما موتور یا کابل موتور مشکل دارد.

بی‌توجهی به انکودر

در سیستم‌های وکتور، فیدبک اشتباه می‌تواند رفتارهای پیچیده ایجاد کند.

تغییر تصادفی پارامترها

درایوی که پارامترهای مهم آن بدون ثبت اولیه تغییر کرده‌اند، ممکن است بعد از تعمیر نیز عملکرد درست نداشته باشد.

تست نکردن علت اصلی خرابی

اگر علت اضافه‌جریان یا اتصال کوتاه مشخص نشود، احتمال خرابی مجدد وجود دارد.

نگهداری پیشگیرانه اینورتر LS iV5

برای افزایش عمر درایو بهتر است:

محیط تابلو خشک و تمیز باشد.

گردوغبار روی هیت‌سینک و فن به‌صورت دوره‌ای تمیز شود.

دمای تابلو کنترل شود.

کابل‌های قدرت و ترمینال‌ها از نظر شل‌شدن بررسی شوند.

اتصالات موتور و زمین بررسی شوند.

در سیستم‌های دارای انکودر، کابل فیدبک در مسیر مناسب و دور از منابع نویز عبور داده شود.

اطلاعات پارامترها قبل از تغییرات مهم ثبت و نگهداری شوند.

چه زمانی تعمیر VECTOR IV5 ضروری است؟

اگر دستگاه:

• روشن نمی‌شود،

• بلافاصله Trip می‌کند،

• IGBT آن اتصال کوتاه دارد،

• با Over Current متوقف می‌شود،

• Over Voltage می‌دهد،

• خطای Encoder دارد،

• در سرعت نوسان دارد،

• یا در زمان کار دچار Overheat می‌شود،

بهتر است پیش از تعویض کامل درایو، عیب‌یابی تخصصی انجام شود.

تست نهایی بعد از تعمیر

تعمیر زمانی کامل محسوب می‌شود که فقط خطا پاک نشده باشد، بلکه عملکرد دستگاه نیز کنترل شده باشد.

در تست نهایی موارد زیر بررسی می‌شوند:

• روشن شدن صحیح

• عملکرد صفحه‌نمایش

• سلامت فرمان Start/Stop

• عملکرد ورودی‌ها

• عملکرد خروجی‌ها

• ولتاژ خروجی

• جریان موتور

• شتاب‌گیری

• کاهش سرعت

• ثبات سرعت

• عملکرد فیدبک انکودر

• عدم وجود Trip

• دمای کاری

• عملکرد فن

• پایداری کارکرد

سوالات متداول درباره تعمیر VECTOR IV5

آیا VECTOR IV5 همان LS iV5 است؟

در بازار ممکن است این دستگاه با عنوان VECTOR IV5 معرفی شود، اما خانواده رسمی مورد بررسی در مستندات LS با نام SV-iV5 / STARVERT iV5 شناخته می‌شود.

آیا هر خطای Over Current به معنی خرابی IGBT است؟

خیر. موتور، کابل، پارامترهای موتور، فیدبک انکودر، تنظیمات و مدار قدرت همگی می‌توانند در ایجاد Over Current نقش داشته باشند.

آیا خطای Encoder حتماً به معنی خراب بودن انکودر است؟

خیر. کابل، کانکتور، سیم‌بندی، نوع خروجی انکودر، تنظیمات و مدار ورودی انکودر نیز باید بررسی شوند.

آیا تعمیر برد iV5 امکان‌پذیر است؟

بسته به نوع خرابی، وضعیت PCB، قطعات موجود و شدت آسیب، امکان تعمیر بخش‌هایی مانند برد قدرت، تغذیه، Driver و مدارهای کنترلی وجود دارد.

آیا بعد از تعویض IGBT دستگاه آماده کار است؟

خیر. بعد از تعمیر قدرت باید Gate Driver، تغذیه، باس DC و سایر قسمت‌های مؤثر بر خرابی بررسی و سپس تست عملکرد انجام شود.

چرا مدل کامل روی پلاک مهم است؟

چون خانواده iV5 شامل مدل‌های متنوع با توان، ولتاژ، جریان و پیکربندی‌های مختلف است و مشخصات دقیق هر دستگاه باید بر اساس کد کامل آن تعیین شود.

آیا امکان تعمیر خطای انکودر در iV5 وجود دارد؟

در بسیاری از موارد، بله؛ اما ابتدا باید مشخص شود مشکل از انکودر، کابل، کانکتور، مدار ورودی یا پارامترهاست.

آیا Auto Tuning باید بعد از تعمیر انجام شود؟

در شرایط مناسب و پس از بررسی صحت پارامترهای موتور و فیدبک می‌توان Auto Tuning را انجام داد. نوع Auto Tuning باید متناسب با وضعیت سیستم انتخاب شود.

جمع‌بندی

اینورتر VECTOR IV5 / LS STARVERT SV-iV5 یک درایو وکتور صنعتی با ساختار پیچیده‌تر از اینورترهای ساده است و بخش‌هایی مانند مدار قدرت IGBT، DC Bus، Gate Driver، برد کنترل، تغذیه، Encoder Feedback و تنظیمات موتور در عملکرد آن نقش دارند.

تعمیر تخصصی اینورتر VECTOR IV5 باید با شناسایی مدل کامل، بررسی مرحله‌ای مدار قدرت و کنترل، تشخیص علت اصلی خرابی و در نهایت تست عملی انجام شود.

در برزین الکترونیک فرآیند تعمیر می‌تواند شامل عیب‌یابی برد، تعمیر مدار قدرت، بررسی IGBT، تعمیر Gate Driver، بررسی باس DC، تعمیر تغذیه، رفع خطای Encoder، بررسی پارامترها و تست نهایی عملکرد درایو باشد.

برای هر دستگاه iV5، مشخصات دقیق بهتر است از روی پلاک همان دستگاه استخراج شود تا از درج مشخصات اشتباه مربوط به یک مدل دیگر جلوگیری شود.
