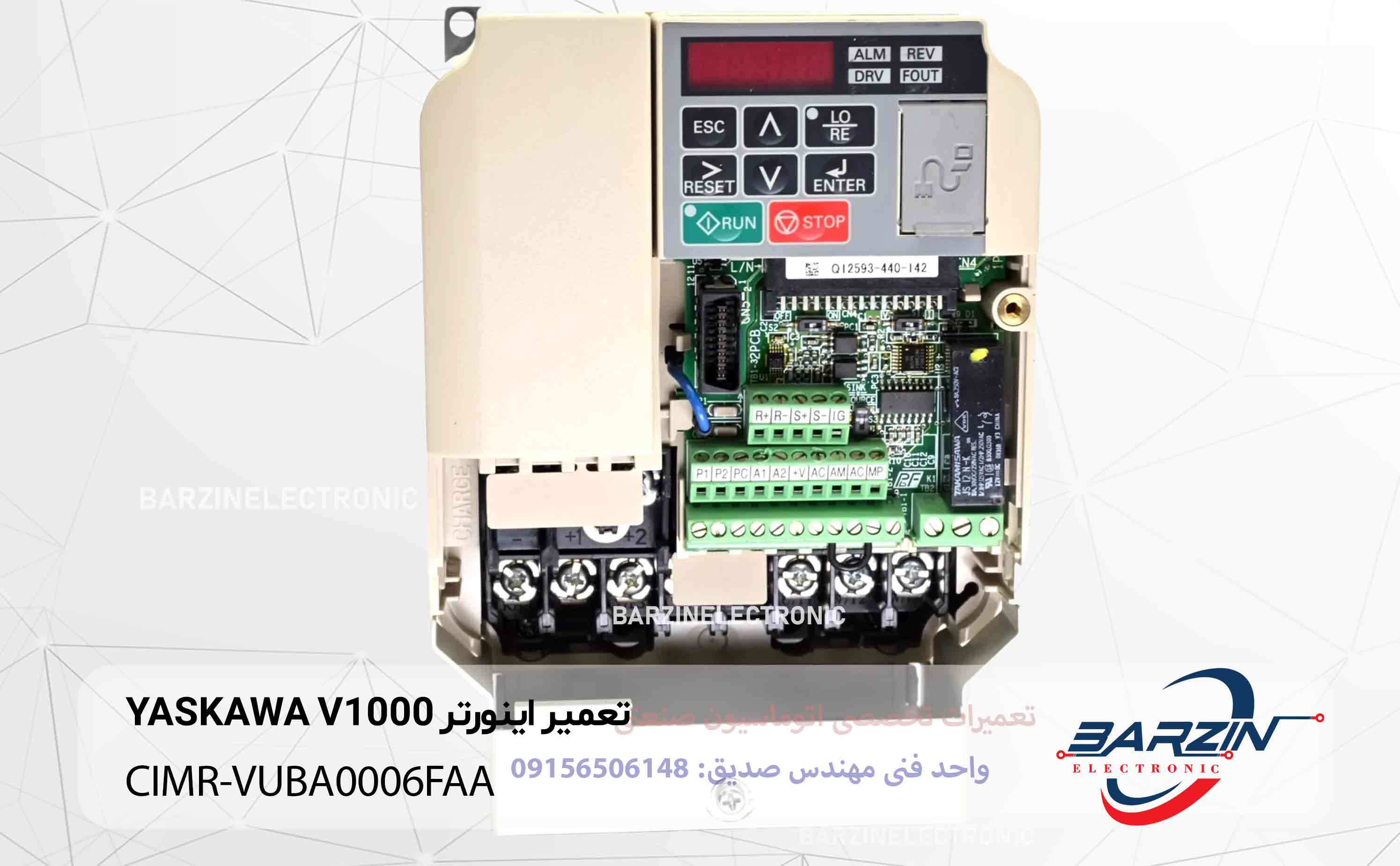

تعمیر اینورتر Yaskawa V1000 CIMR-VUBA0006FAA | تعمیر تخصصی درایو یاسکاوا

اینورتر Yaskawa V1000 CIMR-VUBA0006FAA یکی از مدل‌های سری V1000 Compact Vector Control Drive شرکت یاسکاوا است. این مدل در کلاس ولتاژی 200 ولت قرار دارد و ورودی آن تک‌فاز 200 تا 240 ولت است. در خروجی، این درایو برق سه‌فاز برای موتور ایجاد می‌کند و برای کنترل موتورهای سه‌فاز در ماشین‌آلات و تجهیزات صنعتی مورد استفاده قرار می‌گیرد.

مدل CIMR-VUBA0006FAA از نظر ظرفیت در رده‌ای قرار دارد که Yaskawa برای آن جریان خروجی 6.0 آمپر در Normal Duty و 5.0 آمپر در Heavy Duty اعلام کرده است. حداکثر ظرفیت موتور مجاز نیز در حالت Normal Duty برابر 1.1kW و در حالت Heavy Duty برابر 0.75kW است.

در برزین الکترونیک تعمیر اینورتر Yaskawa V1000 CIMR-VUBA0006FAA می‌تواند شامل عیب‌یابی و تعمیر مدار قدرت، یکسوساز، DC Bus، IGBT، مدار Gate Driver، برد کنترل، Power Supply، بخش ترمز، سیستم خنک‌کاری، ورودی و خروجی‌های کنترلی و بررسی خطاهای نرم‌افزاری و سخت‌افزاری باشد.

از آنجا که درایو V1000 دارای چند حالت کنترل موتور، پارامترهای متعدد و قابلیت‌هایی مانند Auto-Tuning، Speed Search، کنترل وکتور، PID، ترمز DC و ارتباط MEMOBUS/Modbus است، تشخیص خرابی آن باید به‌صورت مرحله‌ای انجام شود و تنها پاک کردن Fault یا تعویض یک قطعه به‌عنوان تعمیر کامل در نظر گرفته نمی‌شود.

تعمیر تخصصی Yaskawa V1000 CIMR-VUBA0006FAA

خرابی یک اینورتر صنعتی ممکن است خود را با علائمی مانند روشن نشدن، نمایش Fault، قطع خروجی موتور، Over Current، Over Voltage، Under Voltage، Overheat، Motor Overload، Output Phase Loss یا خطاهای مربوط به ورودی‌های کنترلی نشان دهد.

در مدل CIMR-VUBA0006FAA، چون ورودی اصلی تک‌فاز است ولی خروجی برای موتور به‌صورت سه‌فاز ارائه می‌شود، سلامت یکسوساز، DC Link و بخش قدرت اهمیت زیادی دارد. Yaskawa در مستندات رسمی برای مدل‌های تک‌فاز BA0006 تا BA0018 ساختار ترمینال و اجزای مربوط به همین رده را مشخص کرده است.

هنگام تعمیر این مدل بهتر است ابتدا مشخص شود Fault دقیقاً چه زمانی رخ می‌دهد:

هنگام روشن شدن؟ هنگام Run؟ هنگام شتاب‌گیری؟ هنگام کاهش سرعت؟ یا بعد از مدتی کار؟

این اطلاعات می‌تواند مسیر عیب‌یابی را بسیار کوتاه کند.

Yaskawa V1000 CIMR-VUBA0006FAA چیست؟

V1000 یک درایو فشرده با Current Vector Control است که Yaskawa آن را در خانواده V1000 معرفی کرده است. این خانواده برای کنترل موتورهای AC طراحی شده و علاوه بر V/f Control از Open Loop Vector Control و در پیکربندی‌های مربوط از PM Open Loop Vector Control نیز پشتیبانی می‌کند.

در V1000، پارامتر A1-02 برای انتخاب روش کنترل موتور به کار می‌رود. طبق Quick Start Guide رسمی:

• A1-02 = 0 برای V/f Control

• A1-02 = 2 برای Open Loop Vector Control

• A1-02 = 5 برای PM Open Loop Vector Control

درایو همچنین قابلیت Auto-Tuning برای شرایط مربوط را دارد و Yaskawa تأکید کرده است که هنگام استفاده از حالت‌های Vector Control، Auto-Tuning باید مطابق شرایط موتور و کاربرد انجام شود.

مشخصات فنی دقیق CIMR-VUBA0006FAA

این اعداد برای همین کد مدل یا جدول رسمی همان رده BA0006 هستند و با مشخصات عمومی مدل‌های دیگر V1000 یکسان فرض نشده‌اند. Yaskawa برای BA0006 جریان خروجی 6.0A در ND و 5.0A در HD و حداکثر ظرفیت موتور 1.1/0.75kW را اعلام کرده است. محدوده ورودی 200–240V و حداکثر فرکانس خروجی 400Hz نیز در مشخصات رسمی V1000 آمده است.

وضعیت Normal Duty و Heavy Duty در V1000

یکی از نکات مهم این مدل، تفاوت بین Normal Duty و Heavy Duty است.

در جدول رسمی Yaskawa، برای BA0006:

Normal Duty:
جریان خروجی 6.0A و حداکثر موتور 1.1kW

Heavy Duty:
جریان خروجی 5.0A و حداکثر موتور 0.75kW

همچنین Yaskawa برای V1000، تحمل اضافه‌بار 120 درصد جریان نامی برای یک دقیقه در ND و 150 درصد برای یک دقیقه در HD را مشخص کرده است. انتخاب ND یا HD از طریق پارامتر C6-01 انجام می‌شود و مقدار پیش‌فرض در مستندات، Normal Duty است.

بنابراین هنگام عیب‌یابی جریان و Overload، دانستن وضعیت C6-01 اهمیت دارد.

کاربردهای Yaskawa V1000

V1000 برای طیف متنوعی از کاربردهای کنترل موتور طراحی شده است. قابلیت‌های رسمی این سری شامل مواردی مانند:

• V/f Control

• Open Loop Vector Control

• PM Open Loop Vector Control

• Speed Search

• Slip Compensation

• Torque Compensation

• PID Control

• DC Injection Braking

• Multi-Step Speed

• S-Curve Acceleration/Deceleration

• Fault Restart

• Parameter Copy

• MEMOBUS/Modbus

• Auto-Tuning

است.

به همین دلیل اینورتر می‌تواند در ماشین‌آلات، نوار نقاله‌ها، فن‌ها، پمپ‌ها، کمپرسورها و دیگر کاربردهای کنترل دور استفاده شده باشد؛ اما کاربرد واقعی دستگاه تعمیرشده باید بر اساس ماشین و پلاک موتور مشخص شود.

ساختار داخلی اینورتر CIMR-VUBA0006FAA

از دید تعمیراتی، این درایو را می‌توان به بخش‌های زیر تقسیم کرد:

مدار ورودی

یکسوساز

DC Bus

مدار قدرت

IGBT

Gate Driver

Power Supply

Control Board

مدارهای اندازه‌گیری

ورودی/خروجی‌های کنترلی

مدار ترمز

سیستم خنک‌کاری

هر یک از این قسمت‌ها می‌تواند منشأ یک Fault متفاوت باشد.

تعمیر مدار ورودی اینورتر Yaskawa V1000

در مدل CIMR-VUBA0006FAA برق 200 تا 240V تک‌فاز به درایو وارد می‌شود. این برق پس از عبور از بخش‌های ورودی و یکسوسازی به بخش DC Link می‌رسد.

در تعمیر مدار ورودی باید موارد زیر بررسی شوند:

• ترمینال‌های ورودی

• فیوزها

• مسیرهای PCB

• پل دیود

• قطعات حفاظت ورودی

• آثار داغ‌شدگی

• اتصالات شل

• وضعیت برق ورودی

خرابی ورودی می‌تواند دستگاه را کاملاً خاموش کند یا باعث ایجاد اختلال در DC Bus شود.

تعمیر پل دیود و بخش یکسوساز

پل دیود، AC ورودی را به DC تبدیل می‌کند.

اگر یکی از دیودهای پل دچار اتصال کوتاه یا نشتی شدید شود، ممکن است:

• فیوز ورودی عمل کند

• جریان غیرعادی ایجاد شود

• ولتاژ DC Link پایین بیاید

• دستگاه روشن نشود

• بخش قدرت تحت فشار قرار گیرد

در یک تعمیر کامل، پس از بررسی پل دیود باید وضعیت خازن‌های باس و مدار شارژ اولیه نیز کنترل شود.

تعمیر DC Bus اینورتر Yaskawa V1000

DC Bus یکی از مهم‌ترین قسمت‌های مدار قدرت است.

در این بخش انرژی DC حاصل از یکسوسازی قرار دارد و بخش IGBT از آن برای تولید ولتاژ سه‌فاز مورد نیاز موتور استفاده می‌کند.

Yaskawa برای V1000 حفاظت‌های Under Voltage و Over Voltage تعریف کرده است. برای کلاس 200V، توقف به دلیل Over Voltage زمانی رخ می‌دهد که ولتاژ DC Bus به حدود 410V برسد. برای درایو تک‌فاز کلاس 200V نیز حد تشخیص Under Voltage حدود 160V ذکر شده است.

در تعمیر DC Link باید موارد زیر بررسی شوند:

• خازن‌های الکترولیتی

• ESR

• ریپل

• مسیر شارژ

• مقاومت‌های مربوط

• دیودها

• اتصالات باس

• آثار حرارتی

• ولتاژ DC Bus

علائم خرابی خازن‌های DC Bus

خرابی یا فرسودگی خازن‌ها می‌تواند خودش را به شکل‌های مختلف نشان دهد:

در مستندات Yaskawa حتی PF Input Phase Loss می‌تواند در شرایطی با ریپل بالای DC Bus مرتبط باشد و فرسودگی خازن‌های مدار اصلی نیز به‌عنوان یکی از علل احتمالی بررسی می‌شود.

تعمیر IGBT درایو Yaskawa V1000

IGBT بخش اصلی سوئیچینگ قدرت است.

خرابی IGBT می‌تواند باعث:

• اتصال کوتاه خروجی

• سوختن فیوز

• Over Current فوری

• Fault هنگام Run

• عدم تولید صحیح یکی از فازهای خروجی

• آسیب به Gate Driver

شود.

اما در تعمیر نباید فقط IGBT تعویض شود.

باید همزمان موارد زیر بررسی شوند:

IGBT

مقاومت Gate

Gate Driver

دیودهای مربوط

تغذیه Driver

اتصال موتور

کابل خروجی

اگر علت اصلی خرابی مشخص نشود، احتمال تکرار خرابی بعد از تعویض قطعه وجود دارد.

تعمیر Gate Driver

Gate Driver وظیفه دارد فرمان کنترلی را به IGBT منتقل کند.

در صورت خرابی این بخش، ممکن است:

• IGBT سالم به نظر برسد ولی خروجی درست نباشد

• IGBT جدید مجدداً آسیب ببیند

• جریان خروجی نامتعادل شود

• Fault قدرت ایجاد شود

در عیب‌یابی این قسمت باید تغذیه Driver، مقاومت‌های Gate، مدارهای ایزولاسیون، مسیر سیگنال و قطعات اطراف بررسی شوند.

تعمیر Power Supply اینورتر Yaskawa V1000

درایو فقط یک منبع تغذیه برای موتور ندارد؛ مدارهای کنترل داخلی نیز به تغذیه‌های مشخص نیاز دارند.

خرابی Power Supply می‌تواند علائمی مانند:

• خاموش شدن نمایشگر

• Reset شدن کنترلر

• ناپایداری

• خطاهای داخلی

• روشن و خاموش شدن دستگاه

ایجاد کند.

در چنین حالتی باید مدار تغذیه سوئیچینگ، خازن‌ها، دیودها، رگولاتورها و مسیرهای خروجی بررسی شوند.

تعمیر برد کنترل Yaskawa V1000

Control Board مرکز مدیریت پارامترها، فرمان‌ها و حفاظت‌های درایو است.

V1000 دارای تعداد زیادی پارامتر در گروه‌های A، b، C، d، E، H، L، o و سایر گروه‌هاست.

برای مثال:

A1-02 روش کنترل موتور را تعیین می‌کند.

b1-01 مرجع فرکانس را انتخاب می‌کند.

b1-02 منبع فرمان Run را تعیین می‌کند.

C1-01 زمان Acceleration را مشخص می‌کند.

C1-02 زمان Deceleration را مشخص می‌کند.

E2-01 جریان نامی موتور را مشخص می‌کند.

L5 مربوط به Fault Reset و Auto Restart است.

این پارامترها بخشی از ساختار کنترلی V1000 هستند و تغییر آن‌ها باید با توجه به کاربرد دستگاه انجام شود.

تعمیر و بررسی ورودی‌های کنترلی

درایو V1000 برای دریافت فرمان‌های کنترلی از ترمینال‌های دیجیتال و آنالوگ استفاده می‌کند.

مرجع فرکانس می‌تواند از اپراتور، ترمینال آنالوگ، ارتباط MEMOBUS و برخی مسیرهای دیگر دریافت شود. Yaskawa برای پارامتر b1-01 گزینه‌هایی مانند Digital Operator، Terminals، MEMOBUS، Option PCB و Pulse Input را تعریف کرده است.

بنابراین اگر موتور حرکت نمی‌کند اما بخش قدرت سالم است، باید:

• فرمان Run

• ورودی Start

• مرجع فرکانس

• ترمینال‌های دیجیتال

• ورودی آنالوگ

• تنظیمات b1

• وضعیت Safe Disable

بررسی شوند.

تعمیر مدار خنک‌کاری CIMR-VUBA0006FAA

یک نکته خاص این مدل این است که Yaskawa برای BA0006 سیستم Self-Cooled را در مشخصات سری معرفی می‌کند؛ در مقابل مدل‌های BA0010 تا BA0018 دارای Cooling Fan هستند.

بنابراین در مدل BA0006 باید وضعیت هیت‌سینک، گردش هوای تابلو، تمیزی مسیر خنک‌کاری و دمای محیط مورد توجه قرار گیرد.

در کل V1000، دمای محیط مجاز به نوع بدنه بستگی دارد. برای IP20/NEMA Type 1، بازه استاندارد اعلام‌شده 10- تا 40+ درجه سانتی‌گراد است.

خطاهای مهم Yaskawa V1000

V1000 خطاهای متعددی دارد. مهم‌ترین موارد مرتبط با تعمیرات سخت‌افزاری و عملکردی شامل:

oC – Overcurrent

ov – Overvoltage

Uv1 – DC Bus Undervoltage

oH / oH1 – Heatsink Overheat

oL1 – Motor Overload

oL2 – Drive Overload

PF – Input Phase Loss

GF – Ground Fault

LF – Output Phase Loss

LF2 – Output Current Imbalance

PGo – PG Disconnect

rH – Braking Resistor Overheat

rr – Braking Transistor Fault

و خطاهای مربوط به Option Card و Communication است.

جدول علائم خرابی رایج CIMR-VUBA0006FAA

جدول خطا و عیب‌یابی Yaskawa V1000

این معانی و مسیرهای اصلی عیب‌یابی بر اساس Quick Start Guide رسمی Yaskawa هستند.

تعمیر خطای oC – Overcurrent

خطای oC زمانی رخ می‌دهد که جریان خروجی از سطح حفاظت Overcurrent عبور کند.

Yaskawa چند علت متفاوت برای این خطا معرفی می‌کند؛ از جمله:

• آسیب یا خرابی عایق موتور

• اتصال کوتاه کابل موتور

• اتصال به زمین

• سنگینی بار

• کوتاه بودن زمان Acceleration یا Deceleration

• انتخاب نامناسب ظرفیت درایو

• کاربرد موتور تخصصی یا موتور بزرگ‌تر از ظرفیت مجاز

• تغییر ناگهانی جریان

بنابراین دیدن oC نباید بلافاصله به معنی خرابی IGBT در نظر گرفته شود.

در تعمیر واقعی، باید مشخص شود خطا:

هنگام Power On

یا

هنگام Start

یا

هنگام Acceleration

یا

در سرعت ثابت

رخ می‌دهد.

در صورتی که خطا هنگام شتاب‌گیری رخ دهد، Yaskawa افزایش زمان Acceleration و در صورت لزوم استفاده از S-Curve یا ظرفیت بالاتر را نیز در مسیر عیب‌یابی مطرح می‌کند.

تعمیر خطای ov – Overvoltage

خطای ov مربوط به افزایش ولتاژ DC Bus است.

Yaskawa برای کلاس 200 ولت حدود 410V را به‌عنوان سطح توقف Overvoltage اعلام می‌کند. یکی از علل مهم این حالت، بازگشت انرژی از موتور در زمان کاهش سرعت است.

در عیب‌یابی باید موارد زیر بررسی شوند:

• زمان Deceleration

• بار مکانیکی

• مقاومت ترمز

• Dynamic Braking

• ولتاژ ورودی

• DC Bus

• وضعیت ترانزیستور ترمز

درایو V1000 امکان استفاده از braking resistor یا dynamic braking resistor unit را نیز در شرایط مربوط فراهم می‌کند.

تعمیر خطای Uv1 – DC Bus Undervoltage

Uv1 نشان‌دهنده DC Bus Undervoltage است.

برای درایوهای تک‌فاز کلاس 200V، Yaskawa سطح تشخیص را حدود 160V ذکر کرده است.

علل احتمالی:

• افت ورودی

• مشکل سیم‌کشی ورودی

• قطع برق

• مشکل مدار یکسوساز

• خرابی یا فرسودگی خازن‌ها

• مشکل در DC Link

هستند.

تعمیر خطای PF – Input Phase Loss

در مدل تک‌فاز، مفهوم Phase Loss با مدل‌های سه‌فاز تفاوت دارد و باید به شرایط ورودی واقعی دستگاه توجه کرد.

Yaskawa برای PF علاوه بر وضعیت ورودی، ریپل DC Bus و فرسودگی خازن‌های مدار اصلی را نیز مطرح می‌کند. در صورتی که ریپل بالاتر از حد باشد، حتی با سالم بودن برق ورودی ممکن است تشخیص PF ایجاد شود.

بنابراین برای این مدل، بررسی خازن‌های DC Link اهمیت ویژه‌ای دارد.

تعمیر خطای GF – Ground Fault

خطای GF به Ground Fault مربوط است.

Yaskawa توضیح می‌دهد که جریان خطا در سمت خروجی می‌تواند ناشی از آسیب عایق موتور یا خرابی کابل موتور باشد.

در این وضعیت باید:

• کابل موتور

• عایق موتور

• مسیر U/V/W

• اتصالات

• Power Stage

بررسی شوند.

تعمیر خطای LF – Output Phase Loss

خطای LF مربوط به قطع فاز خروجی است.

Yaskawa برای این خطا مواردی مانند:

• قطع بودن کابل خروجی

• خرابی سیم‌پیچ موتور

• شل بودن ترمینال

• کوچک بودن بیش از حد موتور نسبت به ظرفیت درایو

• آسیب ترانزیستور خروجی

• استفاده از موتور تک‌فاز

را مطرح کرده است.

برای همین مدل باید تأکید کرد که خروجی درایو سه‌فاز است و موتور متصل‌شده باید متناسب با آن باشد. مستندات Yaskawa صراحتاً می‌گویند درایوهای با ورودی تک‌فاز، خروجی سه‌فاز دارند و نمی‌توانند موتور تک‌فاز را راه‌اندازی کنند.

تعمیر خطای oH و oH1

خطاهای oH و oH1 مربوط به افزایش دمای هیت‌سینک هستند.

Yaskawa برای این خطا عواملی مانند:

• دمای محیط بالا

• گردش هوای ضعیف

• بار سنگین

• Carrier Frequency بالا

• خرابی فن در مدل‌های فن‌دار

را مطرح کرده است. همچنین مقدار L8-02 در تشخیص دمای هیت‌سینک نقش دارد.

برای BA0006 باید توجه ویژه‌ای به شرایط گردش هوا و انتقال حرارت داشته باشیم، چون این رده در جدول رسمی Yaskawa به‌عنوان Self-Cooled آمده است.

تعمیر خطای oL1 – Motor Overload

oL1 مربوط به Motor Overload است.

در چنین شرایطی باید بررسی شود:

• جریان موتور

• ظرفیت موتور

• بار مکانیکی

• زمان شتاب و کاهش سرعت

• مقدار E2-01

• نوع موتور

• شرایط خنک‌کاری موتور

Yaskawa مشخص کرده است که مقدار جریان نامی موتور باید مطابق اطلاعات پلاک موتور در E2-01 وارد شود. همچنین اگر موتور در دور پایین با اضافه‌بار روبه‌رو باشد، احتمال oL1 افزایش می‌یابد.

تعمیر خطای oL2 – Drive Overload

oL2 به Drive Overload مربوط است.

Yaskawa عواملی مانند بار سنگین، کوتاه بودن Cycle Time، بالا بودن ولتاژ V/f، کوچک بودن ظرفیت درایو، اضافه‌بار در سرعت پایین و تنظیم نامناسب Torque Compensation را مطرح می‌کند.

در تعمیر، نباید هر oL2 را خرابی سخت‌افزاری فرض کرد. ابتدا باید پارامترها و شرایط بار واقعی بررسی شوند.

تعمیر PGo – خطای PG Disconnect

در پیکربندی‌هایی که از PG/پالس فیدبک استفاده می‌شود، خطای PGo زمانی ظاهر می‌شود که پالس‌های PG برای زمان مشخصی دریافت نشوند.

علل اصلی:

• قطع Pulse Input

• سیم‌بندی اشتباه

• مشکل فیدبک

• درگیر بودن ترمز موتور

هستند.

بنابراین در صورت مشاهده PGo، لزوماً خود برد درایو خراب نیست و ابتدا باید مسیر Feedback بررسی شود.

تعمیر مدار ترمز Yaskawa V1000

V1000 از Dynamic Braking و قابلیت استفاده از Braking Resistor در کاربردهای مربوط پشتیبانی می‌کند.

در Faultهای rH و rr باید مدار ترمز، مقاومت ترمز و ترانزیستور ترمز بررسی شوند.

Yaskawa برای مدل CIMR-VUBA0006FAA نیز یک مقاومت ترمز سازگار با شماره قطعه USR000035 و مقدار مقاومت 150Ω و توان 500W در فهرست رسمی Dynamic Braking Resistor خود معرفی کرده است. این اطلاعات مربوط به انتخاب تجهیز ترمز است و استفاده از آن باید دقیقاً مطابق طراحی و کاربرد دستگاه انجام شود.

Auto-Tuning در Yaskawa V1000

یکی از قابلیت‌های مهم V1000، Auto-Tuning است.

در حالت Vector Control، انتخاب پارامتر کنترل موتور و انجام Tuning صحیح اهمیت زیادی دارد.

Yaskawa دو مورد را در مشخصات و راهنمای خود مطرح می‌کند:

Rotational Auto-Tuning

و

Stationary Auto-Tuning of Line-to-Line Resistance

نوع مناسب Auto-Tuning باید بر اساس موتور و امکان چرخش آن انتخاب شود.

بعد از تعمیر یک درایو، اجرای Auto-Tuning بدون توجه به اطلاعات پلاک موتور یا بدون آماده بودن شرایط مکانیکی کار درستی نیست.

مراحل تعمیر CIMR-VUBA0006FAA در برزین الکترونیک

مرحله اول — ثبت مشخصات

کد کامل:

CIMR-VUBA0006FAA

ثبت می‌شود.

همچنین اطلاعات پلاک، Firmware، وضعیت ظاهری و Fault اولیه یادداشت می‌شوند.

مرحله دوم — بررسی ظاهری

بدنه، بردها، ترمینال‌ها، هیت‌سینک، آثار سوختگی، ترک PCB، گردوغبار و نشانه‌های داغ‌شدگی بررسی می‌شوند.

مرحله سوم — تست ورودی

ورودی تک‌فاز، فیوز و مدار یکسوساز بررسی می‌شود.

مرحله چهارم — تست DC Link

ولتاژ باس، خازن‌ها و مدار شارژ بررسی می‌شوند.

مرحله پنجم — تست IGBT

المان‌های قدرت و هر شاخه خروجی از نظر اتصال کوتاه بررسی می‌شوند.

مرحله ششم — تست Gate Driver

مدار تحریک IGBT بررسی می‌شود.

مرحله هفتم — بررسی Power Supply

ریل‌های تغذیه داخلی و مدارهای تغذیه کنترل بررسی می‌شوند.

مرحله هشتم — بررسی Control Board

فرمان‌ها، ورودی‌ها، خروجی‌ها و بخش‌های کنترلی تست می‌شوند.

مرحله نهم — بررسی پارامترها

A1، b1، C1، E1، E2، L1، L2 و سایر پارامترهای مرتبط بررسی می‌شوند.

مرحله دهم — بررسی موتور و کابل

مقاومت فازها، عایق، اتصال زمین و سلامت کابل بررسی می‌شود.

مرحله یازدهم — تست خروجی

خروجی سه‌فاز و رفتار درایو بررسی می‌شود.

مرحله دوازدهم — تست عملی

درایو با موتور و در شرایط کنترل‌شده آزمایش می‌شود.

جدول عیب‌یابی سریع Yaskawa V1000

جدول مدل‌ها و ویژگی‌های مرتبط

فهرست مدل‌های تک‌فاز 200V و ساختار خانواده در مستندات رسمی Yaskawa آمده است.

اشتباهات رایج هنگام تعمیر Yaskawa V1000

یکی از رایج‌ترین اشتباهات، تعویض IGBT بدون بررسی Gate Driver است.

اشتباه دوم، تست درایو بدون بررسی موتور و کابل خروجی است.

اشتباه سوم، تغییر تصادفی پارامترها بدون ثبت مقادیر اولیه است.

اشتباه چهارم، نادیده گرفتن تفاوت Normal Duty و Heavy Duty است.

اشتباه پنجم، فرض کردن اینکه هر Fault الزاماً خرابی سخت‌افزاری است.

برای مثال oC می‌تواند از موتور، کابل، بار، زمان شتاب یا تنظیمات ناشی شود و ov نیز می‌تواند به کاهش سرعت، انرژی برگشتی و مدار ترمز مرتبط باشد.

نکات مهم تعمیر برد V1000

در تعمیر برد اینورتر باید:

• محل خرابی ثبت شود.

• قطعات قدرت قبل از تغذیه مجدد بررسی شوند.

• مدار Gate Driver پس از خرابی Power Stage بررسی شود.

• مسیرهای PCB از نظر کربنی‌شدن و ترک کنترل شوند.

• تغذیه برد قبل از فعال‌سازی کامل بخش قدرت اندازه‌گیری شود.

• وضعیت پارامترها قبل و بعد از تعمیر ثبت شود.

این کارها احتمال تکرار خرابی را کاهش می‌دهد و تشخیص علت اصلی را آسان‌تر می‌کند.

نگهداری پیشگیرانه CIMR-VUBA0006FAA

برای افزایش عمر درایو باید شرایط نصب و محیط نیز مناسب باشد.

طبق مشخصات رسمی، V1000 برای نصب داخلی و در محیط عاری از گردوغبار، روغن، آب، مواد خارجی، گازهای مضر و لرزش بیش از حد طراحی شده است. همچنین نصب عمودی برای حفظ اثر خنک‌کاری توصیه شده است.

در سرویس دوره‌ای بهتر است:

• هیت‌سینک تمیز شود.

• ترمینال‌ها بررسی شوند.

• کابل موتور کنترل شود.

• وضعیت DC Bus بررسی شود.

• دمای تابلو کنترل شود.

• عملکرد موتور بررسی شود.

• پارامترهای مهم Backup شوند.

تست نهایی بعد از تعمیر

تعمیر زمانی کامل است که درایو فقط روشن نشود، بلکه عملکرد واقعی آن نیز تأیید شود.

Yaskawa برای تست با بار نیز توصیه می‌کند در حین تست، پارامتر مانیتور U1-03 برای بررسی Overcurrent و همچنین رفتار موتور، لرزش و نوسان کنترل شود.

Safe Disable در Yaskawa V1000

در مدل‌ها و پیکربندی‌های مربوط، V1000 دارای Safe Disable است.

نکته بسیار مهم این است که Safe Disable به‌تنهایی برق ورودی درایو را قطع نمی‌کند و نباید آن را معادل ایزوله الکتریکی کامل دستگاه دانست. Yaskawa در راهنمای رسمی تأکید می‌کند که برای تعمیر و نصب، منبع تغذیه درایو باید به‌طور کامل قطع شود.

این موضوع در تعمیرات صنعتی اهمیت زیادی دارد، زیرا حتی پس از فعال شدن Safe Disable، بخش‌هایی از مدار داخلی ممکن است همچنان دارای انرژی الکتریکی باشند.

چرا تعمیر تخصصی CIMR-VUBA0006FAA اهمیت دارد؟

CIMR-VUBA0006FAA با وجود توان نسبتاً پایین، فقط یک مدار ساده کاهش فرکانس نیست.

این درایو دارای:

مدار قدرت

DC Link

IGBT

Gate Driver

Control Board

پارامترهای موتور

حفاظت‌های متعدد

کنترل وکتور

ارتباط سریال

و در پیکربندی‌های مربوط، فیدبک PG و ترمز است.

بنابراین تشخیص صحیح باید از مسیر:

Fault → شرایط ایجاد Fault → موتور → کابل → Power Stage → Control Board → پارامترها

انجام شود.

سوالات متداول تعمیر Yaskawa V1000 CIMR-VUBA0006FAA

مدل CIMR-VUBA0006FAA چه نوع ورودی دارد؟

این مدل از کلاس 200V تک‌فاز است و ورودی آن 200 تا 240V AC است. خروجی آن برای موتور به‌صورت سه‌فاز ارائه می‌شود.

جریان خروجی این مدل چقدر است؟

جریان خروجی در Normal Duty برابر 6.0A و در Heavy Duty برابر 5.0A است.

ظرفیت موتور این مدل چقدر است؟

در Normal Duty حداکثر ظرفیت موتور 1.1kW و در Heavy Duty 0.75kW است.

آیا ورودی تک‌فاز دارد ولی موتور سه‌فاز است؟

بله. Yaskawa برای مدل‌های تک‌فاز کلاس 200V تصریح می‌کند که ورودی تک‌فاز بوده ولی خروجی درایو سه‌فاز است.

آیا خطای oC حتماً نشان‌دهنده سوختن IGBT است؟

خیر. طبق راهنمای رسمی Yaskawa، موتور، کابل، بار، شتاب و ظرفیت درایو نیز باید بررسی شوند.

خطای ov از کجا ایجاد می‌شود؟

یکی از علل مهم، برگشت انرژی از موتور هنگام کاهش سرعت است، ولی ورودی، ترمز و DC Bus نیز باید بررسی شوند.

علت Uv1 چیست؟

Uv1 به افت DC Bus مربوط است و می‌تواند از ورودی، مدار قدرت یا DC Link ناشی شود. برای مدل‌های تک‌فاز کلاس 200V، Yaskawa حدود 160V را به‌عنوان سطح تشخیص ذکر می‌کند.

آیا خطای PF فقط از برق ورودی است؟

خیر. Yaskawa اشاره می‌کند که ریپل زیاد DC Bus و فرسودگی خازن‌های اصلی نیز می‌توانند در تشخیص PF نقش داشته باشند.

آیا CIMR-VUBA0006FAA فن دارد؟

در جدول رسمی V1000، مدل‌های BA0001 تا BA0006 به‌عنوان Self-Cooled معرفی شده‌اند و مدل‌های BA0010 به بالا در این رده Fan Cooled هستند.

آیا Yaskawa V1000 قابلیت Auto-Tuning دارد؟

بله. این سری از Rotational Auto-Tuning و Stationary Auto-Tuning در شرایط مربوط پشتیبانی می‌کند.

آیا این مدل از ارتباط Modbus پشتیبانی می‌کند؟

V1000 در مشخصات رسمی دارای MEMOBUS/Modbus از طریق RS-485/RS-422 است. امکانات ارتباطی دقیق به تنظیمات و پیکربندی دستگاه بستگی دارد.

آیا تعمیر برد Yaskawa V1000 امکان‌پذیر است؟

بسته به شدت خرابی، بخش‌هایی مانند Power Supply، Control Board، Gate Driver، مدار قدرت و اجزای حفاظتی قابل عیب‌یابی و تعمیر هستند.

جمع‌بندی

اینورتر Yaskawa V1000 CIMR-VUBA0006FAA یک درایو کلاس 200V با ورودی تک‌فاز و خروجی سه‌فاز است که طبق مشخصات رسمی Yaskawa دارای جریان خروجی 6.0A در Normal Duty، جریان 5.0A در Heavy Duty، و حداکثر ظرفیت موتور 1.1kW و 0.75kW در این دو حالت است. این مدل دارای بدنه IP20/NEMA Type 1 و خنک‌کاری Self-Cooled است.

از مهم‌ترین بخش‌هایی که در تعمیر این درایو باید بررسی شوند می‌توان به مدار ورودی، یکسوساز، DC Bus، IGBT، Gate Driver، Power Supply، Control Board، مدار ترمز، خنک‌کاری، ورودی‌های کنترلی و پارامترهای موتور اشاره کرد.

همچنین خطاهای oC، ov، Uv1، PF، GF، LF، oH، oL1، oL2، PGo، rH و rr هرکدام مسیر عیب‌یابی متفاوتی دارند و نباید بدون بررسی شرایط موتور، کابل و پارامترها صرفاً به خرابی یک قطعه نسبت داده شوند.

در برزین الکترونیک تعمیر اینورتر Yaskawa V1000 می‌تواند شامل عیب‌یابی و تعمیر بخش قدرت، IGBT، Gate Driver، DC Bus، برد تغذیه، برد کنترل، بررسی خطا، کنترل پارامترهای موتور و تست نهایی عملکرد درایو باشد.

YASKAWA
