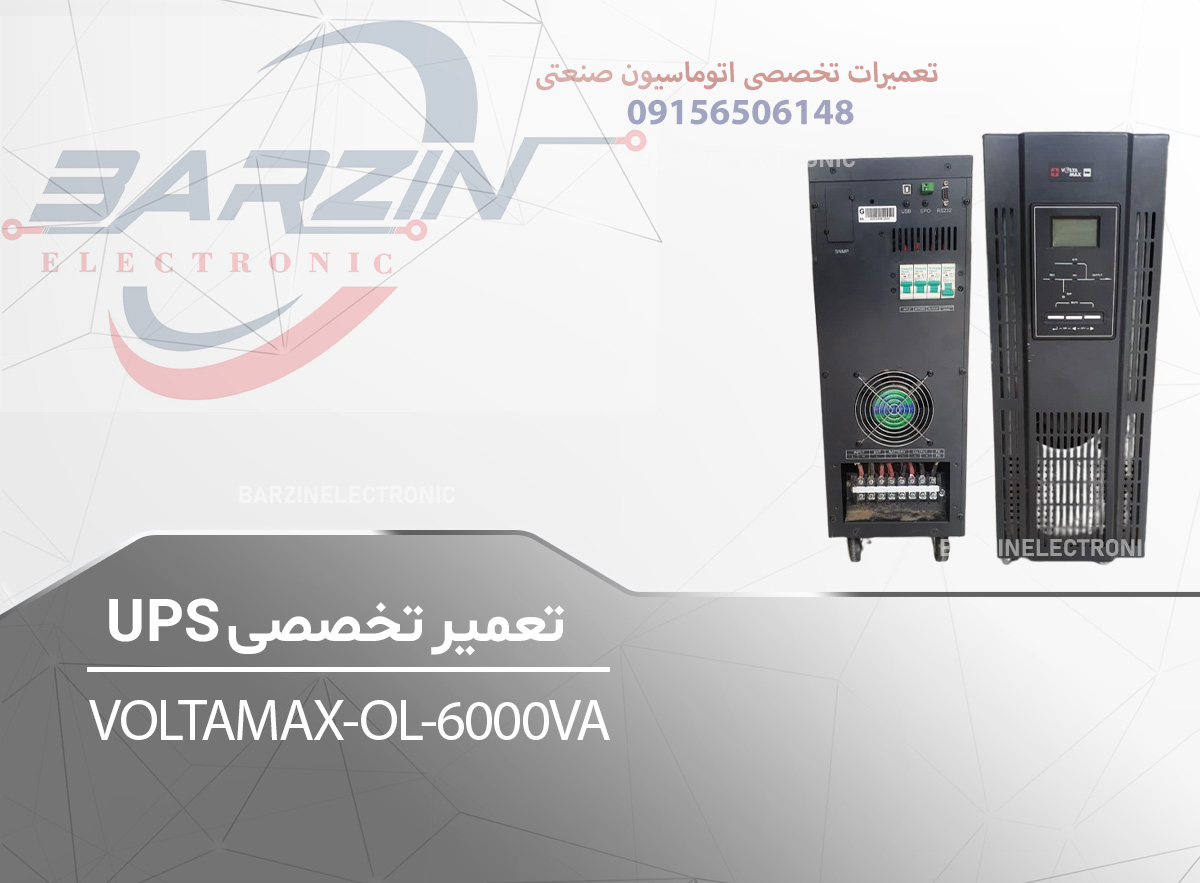

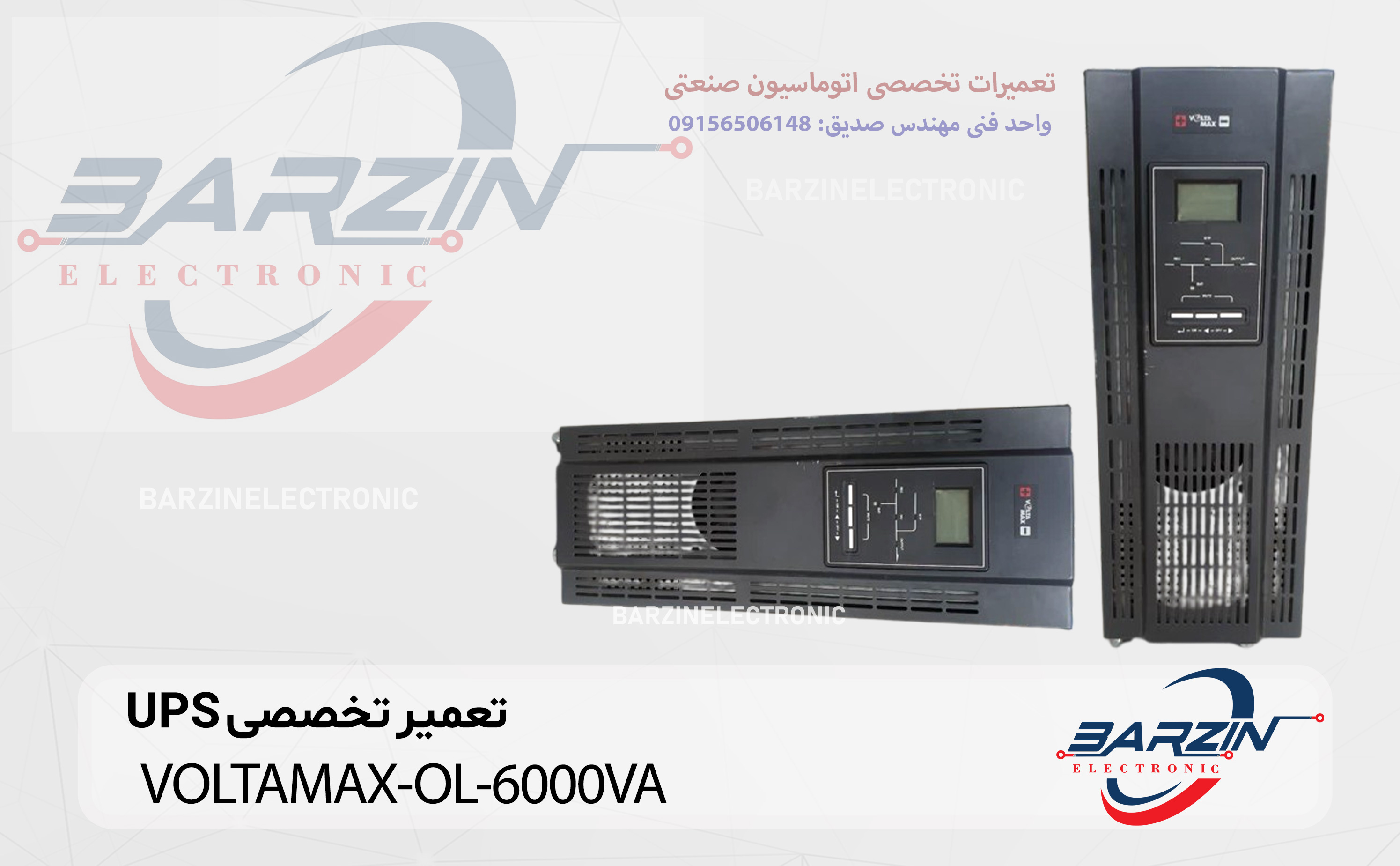

تعمیر تخصصی UPS-VOLTAMAX-OL-6000VA

۱. معرفی کلی محصول

دستگاه UPS‑VOLTAMAX‑OL‑6000VA یک منبع تغذیه بدون وقفه (UPS) از نوع Online Double Conversion است که برای تأمین برق پایدار و بدون نوسان برای تجهیزات حساس طراحی شده است. این مدل با ظرفیت اسمی 6000VA (تقریباً 6kVA) معمولاً در مراکز داده کوچک، اتاق سرور، تجهیزات پزشکی، سیستم‌های نظارتی، بانک‌ها و صنایع استفاده می‌شود.

در ساختار UPS های Online، برق ورودی ابتدا به DC تبدیل شده و سپس مجدداً به AC سینوسی خالص تبدیل می‌شود. این فرآیند باعث حذف کامل نویز، نوسان ولتاژ، اعوجاج هارمونیکی و قطعی لحظه‌ای می‌شود.

مدل OL-6000VA در دسته UPS های صنعتی نیمه‌سنگین قرار می‌گیرد و معمولاً از بانک باتری خارجی یا داخلی 192VDC (16×12V) استفاده می‌کند.

۲. نقش UPS در اتوماسیون و حفاظت صنعتی

UPS نقش حیاتی در جلوگیری از آسیب‌های ناشی از:

• قطع برق ناگهانی

• نوسانات ولتاژ

• اضافه ولتاژ و افت ولتاژ

• نویز شبکه

• شوک‌های لحظه‌ای

در محیط‌های صنعتی، قطعی حتی چند میلی‌ثانیه می‌تواند باعث:

• از دست رفتن اطلاعات

• توقف خط تولید

• آسیب PLC یا سرورها

• سوختن تجهیزات حساس

مدل OL-6000VA به دلیل ساختار Online، زمان انتقال (Transfer Time) تقریباً صفر دارد.

۳. ساختار داخلی و بلوک دیاگرام عملکرد

۳-۱. بخش ورودی (Rectifier Section)

• پل دیود سه‌فاز یا تک‌فاز

• مدار اصلاح ضریب توان (PFC)

• فیلتر EMI/RFI

• مدار Soft Start

وظیفه: تبدیل AC به DC و شارژ باتری

۳-۲. بخش باتری (Battery Bank)

• ولتاژ معمول: 192VDC

• 16 عدد باتری 12V سری

• مدار کنترل شارژ هوشمند

مشکلات رایج:

• سولفاته شدن

• افت ظرفیت

• عدم بالانس سلول‌ها

۳-۳. بخش اینورتر (Inverter Section)

• IGBT Module

• درایور گیت

• مدار PWM

• فیلتر خروجی LC

وظیفه: تولید خروجی سینوسی خالص 220VAC

۳-۴. مدار بای‌پس (Static & Manual Bypass)

در صورت خرابی اینورتر، بار مستقیماً از برق شهر تغذیه می‌شود.

۴. دیتاشیت فنی UPS-VOLTAMAX-OL-6000VA

جدول مشخصات فنی کامل

۵. اصول عملکرد در حالت‌های مختلف

حالت Normal Mode

برق شهر → رکتیفایر → DC Bus → اینورتر → خروجی

حالت Battery Mode

باتری → اینورتر → خروجی

حالت Bypass Mode

برق شهر → بای‌پس → خروجی مستقیم

۶. فرآیند تعمیر تخصصی UPS-VOLTAMAX-OL-6000VA

مرحله اول: عیب‌یابی اولیه

1. بررسی ظاهری بردها

2. تست باتری

3. اندازه‌گیری ولتاژ DC Bus

4. بررسی IGBT ها

5. بررسی فیوزها و MOV ها

مرحله دوم: تست برد قدرت

• تست دیود پل

• تست IGBT با مولتی‌متر

• بررسی درایور گیت

• تست خازن‌های الکترولیتی DC

مرحله سوم: تعمیر برد کنترل

• بررسی میکروکنترلر

• تست آی‌سی‌های درایور

• بررسی کریستال

• تست مدار فیدبک ولتاژ

۷. خطاهای رایج UPS-VOLTAMAX-OL-6000VA

جدول کد خطاها و راهکارها

۸. خطاهای رایج سخت‌افزاری

• سوختن IGBT

• ترکیدن خازن DC

• سوختن مقاومت‌های استارت

• خرابی فن خنک‌کننده

• قطع شدن مسیر چاپی برد

۹. مزایا و معایب

جدول مزایا

جدول معایب

۱۰. خطاهای رایج در تعمیر (اشتباهات تکنسین‌ها)

1. تعویض IGBT بدون بررسی درایور

2. استفاده از باتری نامرغوب

3. عدم تخلیه خازن قبل از تعمیر

4. تست نکردن مسیر فیدبک

5. بی‌توجهی به مقاومت‌های Gate

۱۱. تجهیزات لازم برای تعمیر تخصصی

• مولتی‌متر True RMS

• اسیلوسکوپ

• لامپ سری

• منبع تغذیه DC

• تستر ESR خازن

• هویه و هیتر صنعتی

۱۲. نکات ایمنی بسیار مهم

⚠ ولتاژ DC باس ممکن است به بیش از 300VDC برسد
⚠ بانک باتری 192V کشنده است
⚠ همیشه قبل از تعمیر خازن‌ها تخلیه شوند

۱۳. برنامه سرویس دوره‌ای پیشنهادی

۱۴. جمع‌بندی تخصصی

UPS-VOLTAMAX-OL-6000VA یک UPS آنلاین صنعتی قدرتمند است که برای بارهای حساس طراحی شده است. بیشترین خرابی‌های این مدل مربوط به:

• باتری

• IGBT

• خازن‌های DC

• مدار شارژ

در تعمیر تخصصی، تمرکز باید بر روی تحلیل ریشه‌ای خرابی (Root Cause Analysis) باشد نه صرفاً تعویض قطعه. رعایت اصول ایمنی و استفاده از قطعات اصلی، عمر دستگاه را به‌طور چشمگیری افزایش می‌دهد.
