تعمیر کنترل پنل دیزل ژنراتور COMAP MRS16 | تعمیر تخصصی کنترلر

تعمیر کنترل پنل دیزل ژنراتور COMAP MRS16 به‌صورت تخصصی در مجموعه برزین الکترونیک انجام می‌شود. کنترلرهای سری COMAP MRS16 از تجهیزات مهم در سیستم کنترل و مانیتورینگ دیزل ژنراتورها هستند و وظیفه کنترل عملکرد ژنراتور، پایش پارامترهای موتور و حفاظت از مجموعه را بر عهده دارند.

خرابی کنترل پنل دیزل ژنراتور می‌تواند باعث ایجاد مشکلات مختلفی مانند روشن نشدن موتور، عدم ارسال فرمان استارت، نمایش خطا، خاموش شدن ناگهانی ژنراتور، عدم نمایش صحیح پارامترها، مشکل در ورودی‌ها و خروجی‌ها و یا اختلال در ارتباط با تجهیزات جانبی شود.

در فرآیند تعمیر کنترلر COMAP MRS16، ابتدا وضعیت ظاهری دستگاه و تغذیه آن بررسی شده و سپس برد الکترونیکی، مدارهای ورودی و خروجی، نمایشگر، مدار پردازش، ارتباطات و بخش‌های کنترلی مورد عیب‌یابی قرار می‌گیرند.

کنترلرهای ComAp InteliLite MRS 16 برای کاربردهای Manual Start و Remote Start در سیستم‌های تک‌ژنراتوره طراحی شده‌اند و وظیفه مانیتورینگ، حفاظت و کنترل ژنراتور و مدارشکن را بر عهده دارند. شرکت ComAp همچنین در صفحه رسمی محصول به امکاناتی مانند عیب‌یابی، مانیتورینگ از راه دور و PLC Logic داخلی اشاره کرده است.

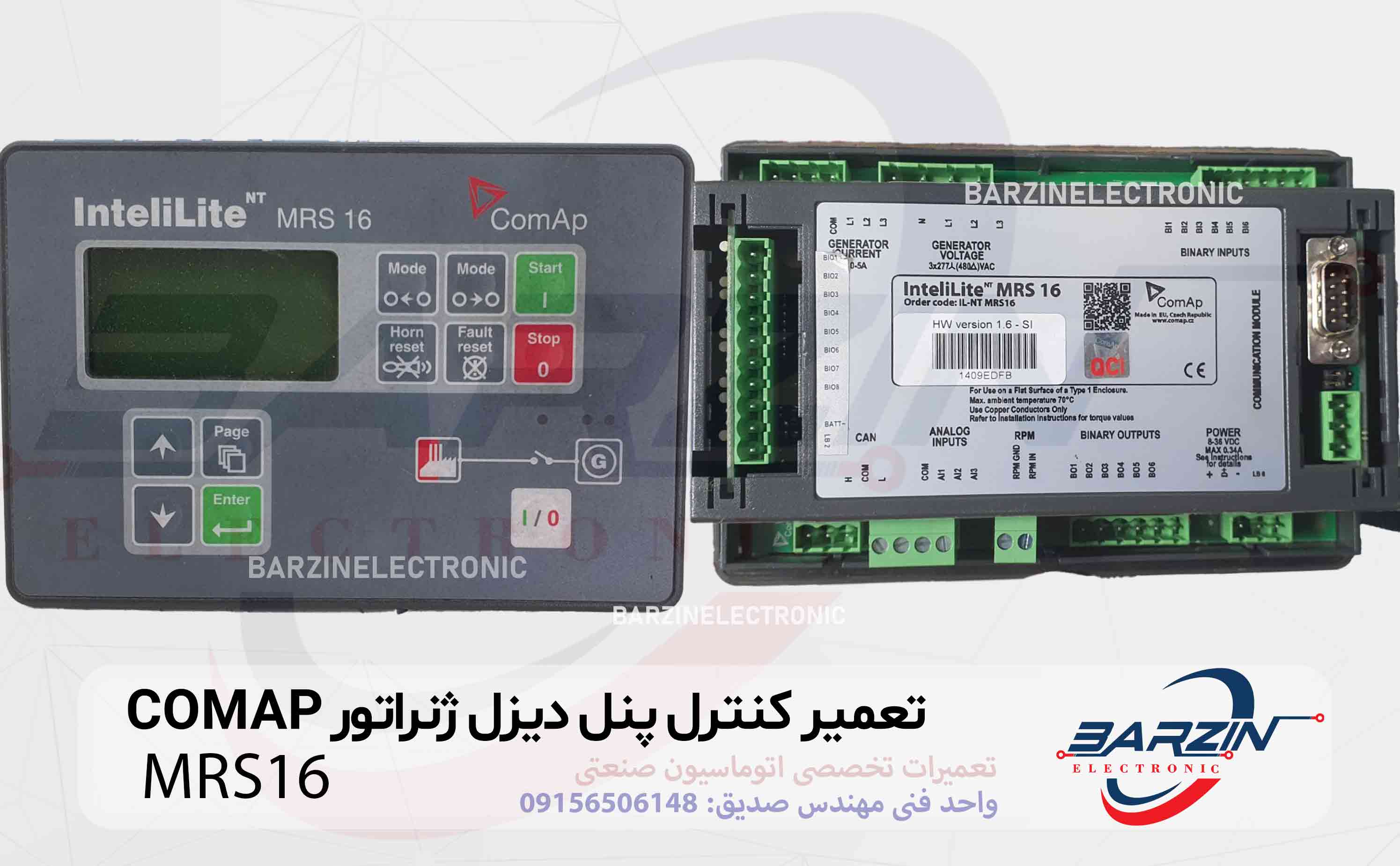

معرفی کنترلر COMAP MRS16

COMAP MRS16 یک کنترلر تخصصی برای سیستم‌های دیزل ژنراتور است که برای کنترل و پایش عملکرد یک ژنراتور مورد استفاده قرار می‌گیرد.

در نسخه‌های مختلف این خانواده، کنترلر می‌تواند اطلاعات مربوط به وضعیت موتور و ژنراتور را دریافت کرده و براساس تنظیمات انجام‌شده، فرمان‌های لازم را صادر کند.

نسخه InteliLite NT MRS 16 نیز توسط ComAp به‌عنوان یک کنترلر Manual Remote Start برای ژنراتورهای تک‌واحدی معرفی شده است. این کنترلر قابلیت مانیتورینگ و حفاظت کامل مجموعه ژنراتور را داشته و از امکانات تشخیصی و ثبت رویدادها نیز برخوردار است.

مشخصات کلی COMAP MRS16

مدل دقیق و امکانات ارتباطی باید براساس کد کامل روی پلاک کنترلر بررسی شود؛ زیرا ComAp چند نسل و نسخه مختلف از MRS16 را عرضه کرده است.

کاربرد کنترل پنل COMAP MRS16 در دیزل ژنراتور

کنترلر دیزل ژنراتور یکی از مهم‌ترین قسمت‌های سیستم کنترل است.

این کنترلر بین موتور، ژنراتور، سنسورها، تجهیزات حفاظتی و اپراتور ارتباط ایجاد می‌کند.

برخی از وظایف اصلی کنترلر عبارت‌اند از:

• کنترل فرآیند استارت موتور

• کنترل توقف موتور

• مانیتورینگ پارامترهای موتور

• مانیتورینگ پارامترهای ژنراتور

• تشخیص خطا

• ایجاد آلارم

• حفاظت از سیستم

• کنترل خروجی‌های فرمان

• دریافت اطلاعات سنسورها

• ثبت رویدادها

• کنترل عملکرد ژنراتور

به همین دلیل خرابی کنترلر می‌تواند باعث توقف کامل دیزل ژنراتور شود.

علائم خرابی کنترلر COMAP MRS16

خرابی کنترل پنل ممکن است با علائم مختلفی ظاهر شود.

مهم‌ترین علائم عبارت‌اند از:

• روشن نشدن کنترلر

• خاموش شدن ناگهانی نمایشگر

• نمایش ناقص اطلاعات

• نمایش خطاهای غیرعادی

• عدم ارسال فرمان استارت

• عدم ارسال فرمان Stop

• روشن نشدن موتور

• عدم شناسایی سنسورها

• عدم عملکرد صحیح ورودی‌ها

• عدم عملکرد خروجی‌ها

• ریست شدن کنترلر

• هنگ کردن سیستم

• نمایش مقادیر اشتباه

• قطع ارتباط

• عملکرد ناپایدار

• از دست رفتن تنظیمات

• مشکل در ارتباط نرم‌افزاری

هر یک از این موارد می‌تواند دلایل مختلفی داشته باشد و برای تشخیص علت اصلی باید کنترلر به‌صورت تخصصی بررسی شود.

بررسی اولیه کنترل پنل COMAP

پس از ورود کنترلر به واحد تعمیرات، ابتدا وضعیت ظاهری دستگاه بررسی می‌شود.

در این مرحله موارد زیر کنترل می‌شوند:

• وضعیت بدنه

• کانکتورها

• ترمینال‌ها

• نمایشگر

• کلیدها

• آثار سوختگی

• آثار حرارت

• خوردگی

• رطوبت

• آلودگی

• وضعیت برد الکترونیکی

گاهی اوقات خرابی ظاهری مانند سوختگی یک قسمت از PCB می‌تواند سرنخ مهمی برای پیدا کردن علت اصلی خرابی باشد.

عیب‌یابی مدار تغذیه COMAP MRS16

یکی از اولین بخش‌هایی که در تعمیر کنترلر بررسی می‌شود، مدار تغذیه است.

کنترلر باید ولتاژ مناسب و پایدار دریافت کند.

اگر تغذیه داخلی دچار مشکل باشد ممکن است:

• نمایشگر روشن نشود.

• دستگاه ریست شود.

• اطلاعات اشتباه نمایش داده شود.

• ورودی‌ها درست کار نکنند.

• خروجی‌ها عملکرد صحیح نداشته باشند.

• ارتباط با نرم‌افزار قطع شود.

در این بخش مواردی مانند:

• مسیر تغذیه

• فیوزها

• دیودهای حفاظتی

• رگولاتورها

• خازن‌ها

• مدارهای DC-DC

• ولتاژهای داخلی

بررسی می‌شوند.

بررسی برد الکترونیکی کنترلر

برد الکترونیکی قلب کنترل پنل COMAP است.

این برد وظیفه پردازش اطلاعات ورودی و اجرای برنامه کنترلی را بر عهده دارد.

در زمان تعمیر برد، موارد زیر بررسی می‌شوند:

• مسیرهای PCB

• قطعات SMD

• پردازنده

• حافظه

• مدار تغذیه

• رگولاتورها

• کانکتورها

• مدارهای ورودی

• مدارهای خروجی

• مدارهای ارتباطی

در صورت مشاهده خرابی، قطعه آسیب‌دیده شناسایی و پس از تعمیر، عملکرد برد دوباره تست می‌شود.

بررسی نمایشگر COMAP MRS16

نمایشگر کنترلر اطلاعات مهمی را در اختیار اپراتور قرار می‌دهد.

در صورت خرابی نمایشگر ممکن است کنترلر از نظر الکترونیکی سالم باشد اما اطلاعات آن برای اپراتور قابل مشاهده نباشد.

مواردی که در این قسمت بررسی می‌شوند:

• روشن شدن نمایشگر

• نور پس‌زمینه

• کنتراست

• خطوط نمایشگر

• کلیدهای کنترلی

• ارتباط نمایشگر با برد اصلی

• تغذیه نمایشگر

اگر بخشی از نمایشگر اطلاعات را نشان ندهد، باید مسیر ارتباطی و خود پنل نیز بررسی شود.

بررسی ورودی‌های کنترلر

کنترلر دیزل ژنراتور اطلاعات زیادی را از سنسورها و تجهیزات مختلف دریافت می‌کند.

ورودی‌ها ممکن است برای دریافت اطلاعاتی مانند:

• فشار روغن

• دمای موتور

• سرعت موتور

• وضعیت باتری

• وضعیت ژنراتور

• وضعیت کلید

• وضعیت آلارم‌ها

• سیگنال‌های حفاظتی

استفاده شوند.

خرابی یک ورودی می‌تواند باعث شود کنترلر وضعیت سیستم را اشتباه تشخیص دهد.

برای مثال اگر کنترلر سیگنال صحیحی از سنسور دریافت نکند، ممکن است یک خطای غیرواقعی ایجاد کرده یا اجازه استارت موتور را ندهد.

بررسی خروجی‌های COMAP MRS16

خروجی‌های کنترلر وظیفه ارسال فرمان به تجهیزات مختلف را دارند.

بسته به نوع سیستم، این خروجی‌ها می‌توانند برای کنترل مواردی مانند:

• استارت موتور

• Stop

• سوخت

• رله‌ها

• آلارم

• مدارشکن

• تجهیزات جانبی

استفاده شوند.

در صورت خرابی خروجی، ممکن است کنترلر فرمان را صادر کند اما تجهیز مربوطه عمل نکند.

بنابراین هنگام تعمیر باید علاوه بر برد، مدار خارجی و رله‌های متصل نیز بررسی شوند.

مشکل روشن نشدن کنترلر COMAP

یکی از خرابی‌های مهم کنترل پنل‌های دیزل ژنراتور، روشن نشدن کامل دستگاه است.

دلایل احتمالی عبارت‌اند از:

• نبود تغذیه مناسب

• خرابی مدار حفاظت ورودی

• خرابی رگولاتور

• خرابی مدار DC-DC

• خرابی قطعات SMD

• آسیب PCB

• خرابی بخش پردازش

• مشکل نمایشگر

در این حالت نباید بدون تست مدار، قطعه‌ای به‌صورت تصادفی تعویض شود.

ابتدا مسیر تغذیه باید مرحله‌به‌مرحله بررسی شود.

علت ریست شدن COMAP MRS16

ریست شدن مداوم کنترلر می‌تواند دلایل مختلفی داشته باشد.

یکی از مهم‌ترین موارد، ناپایداری ولتاژ تغذیه است.

همچنین موارد زیر نیز باید بررسی شوند:

• خازن‌های تغذیه

• رگولاتورها

• مدار DC-DC

• افت ولتاژ باتری

• اتصالات ضعیف

• نویز الکتریکی

• خرابی برد

• مشکل نرم‌افزاری

اگر کنترلر هنگام روشن شدن چند بار پشت سر هم ریست شود، بررسی تغذیه داخلی یکی از اولین مراحل عیب‌یابی است.

بررسی ارتباط کنترلر با نرم‌افزار

کنترلرهای ComAp قابلیت پیکربندی و عیب‌یابی از طریق نرم‌افزارهای مرتبط را دارند.

شرکت ComAp برای مدل‌های مختلف MRS16 مستندات و نرم‌افزارهای مربوط به پیکربندی و عیب‌یابی را ارائه کرده است. در صفحه رسمی InteliLite MRS 16 نیز InteliConfig Installation Suite و مستندات مربوط به این خانواده ارائه شده است.

در صورت وجود مشکل ارتباطی باید موارد زیر بررسی شوند:

• کابل ارتباطی

• کانکتور

• مدار ارتباطی

• تنظیمات ارتباط

• نرم‌افزار

• وضعیت کنترلر

تعمیر برد کنترل COMAP MRS16

تعمیر برد کنترلر نیازمند بررسی دقیق قطعات الکترونیکی است.

در فرآیند تعمیر ممکن است موارد زیر انجام شود:

• تست قطعات SMD

• بررسی رگولاتورها

• بررسی دیودها

• تست ترانزیستورها

• بررسی خازن‌ها

• تعمیر مسیر PCB

• تعویض قطعات معیوب

• بررسی مدار ارتباطی

• تست ورودی‌ها

• تست خروجی‌ها

پس از تعمیر برد، عملکرد آن قبل از نصب روی ژنراتور بررسی می‌شود.

مشکلات رایج کنترلر دیزل ژنراتور

کنترلرهای دیزل ژنراتور ممکن است به دلایل مختلف دچار مشکل شوند.

برخی از رایج‌ترین موارد عبارت‌اند از:

روشن نشدن کنترلر

معمولاً باید تغذیه، مدار حفاظت و مدار داخلی بررسی شود.

عدم استارت موتور

ممکن است مربوط به خروجی استارت، تنظیمات، ورودی‌های حفاظتی یا سیستم موتور باشد.

نمایش خطای اشتباه

می‌تواند به دلیل سنسور، سیم‌کشی، ورودی کنترلر یا مدار پردازش باشد.

عدم نمایش پارامتر

ممکن است از سنسور یا ورودی مربوطه ناشی شود.

قطع ارتباط

کابل، کانکتور، مدار ارتباطی یا تنظیمات باید بررسی شوند.

ریست شدن کنترلر

تغذیه و مدارهای داخلی باید بررسی شوند.

دلایل خرابی کنترل پنل COMAP

نوسانات ولتاژ

افزایش یا کاهش شدید ولتاژ می‌تواند به مدار تغذیه کنترلر آسیب وارد کند.

اتصال اشتباه

اتصال اشتباه سیم‌ها یا اعمال ولتاژ نامناسب به ورودی‌ها می‌تواند باعث خرابی برد شود.

رطوبت

رطوبت محیط می‌تواند موجب خوردگی مسیرهای PCB و اتصالات شود.

گرمای زیاد

دمای بالای تابلو می‌تواند عمر قطعات الکترونیکی را کاهش دهد.

گرد و غبار

آلودگی شدید می‌تواند باعث ایجاد مشکلات حرارتی و الکتریکی شود.

استهلاک

کنترلرهایی که سال‌ها در محیط صنعتی کار کرده‌اند ممکن است به دلیل فرسودگی قطعات داخلی دچار مشکل شوند.

تعمیر و تست ورودی و خروجی کنترلر

یکی از مراحل مهم تعمیر، بررسی I/O است.

در این مرحله عملکرد ورودی‌ها و خروجی‌ها بررسی می‌شود تا مشخص شود آیا برد می‌تواند سیگنال‌های لازم را دریافت و فرمان‌های لازم را ارسال کند یا خیر.

این تست اهمیت زیادی دارد؛ زیرا ممکن است کنترلر روشن شود اما یکی از ورودی‌ها یا خروجی‌های آن خراب باشد.

بررسی سیستم حفاظت دیزل ژنراتور

یکی از وظایف اصلی کنترلر MRS16، حفاظت از ژنراتور و موتور است.

اگر یکی از پارامترهای مهم از محدوده مجاز خارج شود، کنترلر می‌تواند هشدار ایجاد کرده یا براساس تنظیمات سیستم، موتور را متوقف کند.

بنابراین در تعمیر کنترلر باید بخش‌های حفاظتی نیز بررسی شوند.

موارد مهم شامل:

• فشار روغن

• دمای موتور

• وضعیت باتری

• سرعت موتور

• پارامترهای ژنراتور

• آلارم‌های سیستم

هستند.

تست کنترلر پس از تعمیر

بعد از تعمیر برد، کنترلر مستقیماً بدون تست وارد ژنراتور نمی‌شود.

ابتدا باید تست‌های اولیه انجام شود.

از جمله:

• تست تغذیه

• تست نمایشگر

• تست کلیدها

• تست ورودی‌ها

• تست خروجی‌ها

• تست ارتباط

• بررسی خطاها

• بررسی عملکرد نرم‌افزاری

بعد از تأیید عملکرد کنترلر، مرحله تست روی سیستم انجام می‌شود.

تست کنترل پنل روی دیزل ژنراتور

در مرحله نهایی، کنترلر روی سیستم نصب شده و عملکرد آن بررسی می‌شود.

موارد مهم عبارت‌اند از:

• فرمان Start

• فرمان Stop

• عملکرد سنسورها

• نمایش دور موتور

• نمایش دمای موتور

• نمایش فشار روغن

• بررسی ولتاژ ژنراتور

• بررسی فرکانس

• بررسی جریان

• بررسی آلارم‌ها

• بررسی عملکرد حفاظتی

هدف این است که کنترلر نه‌تنها روی میز تعمیر، بلکه در شرایط واقعی نیز عملکرد صحیح داشته باشد.

تست نهایی COMAP MRS16

پس از پایان تعمیر، کنترلر در چند مرحله بررسی می‌شود.

در مرحله اول:

بررسی تغذیه و روشن شدن

در مرحله دوم:

بررسی نمایشگر و کلیدها

در مرحله سوم:

بررسی ورودی‌ها و خروجی‌ها

در مرحله چهارم:

بررسی ارتباط و تنظیمات

در مرحله پنجم:

تست عملکرد روی دیزل ژنراتور

در پایان، کنترلر از نظر عملکرد پایدار و بدون خطای غیرعادی بررسی می‌شود.

تعمیر تخصصی کنترلرهای ComAp

در مجموعه برزین الکترونیک تعمیر تجهیزات کنترل و اتوماسیون صنعتی انجام می‌شود.

خدمات مرتبط با کنترلرهای ComAp شامل:

• تعمیر COMAP MRS16

• تعمیر InteliLite MRS16

• تعمیر InteliLite NT MRS16

• تعمیر برد کنترل دیزل ژنراتور

• تعمیر مدار تغذیه

• تعمیر ورودی‌ها

• تعمیر خروجی‌ها

• تعمیر مدار ارتباطی

• رفع مشکل نمایشگر

• عیب‌یابی کنترلر

• تست و راه‌اندازی کنترلر

سوالات متداول درباره تعمیر COMAP MRS16

آیا کنترلر COMAP MRS16 قابل تعمیر است؟

بله. بسته به نوع خرابی، بخش‌هایی مانند مدار تغذیه، برد الکترونیکی، ورودی‌ها، خروجی‌ها، مدار ارتباطی و نمایشگر قابل بررسی و تعمیر هستند.

چرا کنترلر COMAP روشن نمی‌شود؟

علت می‌تواند از تغذیه ورودی، مدار حفاظت، مدار تغذیه داخلی، رگولاتورها یا بخش‌های دیگر برد باشد. برای تشخیص دقیق باید کنترلر تست شود.

چرا دیزل ژنراتور استارت نمی‌خورد؟

این مشکل الزاماً به معنی خرابی کنترلر نیست. ابتدا باید تغذیه، خروجی استارت، رله‌ها، سنسورها، سیم‌کشی و شرایط موتور نیز بررسی شوند.

آیا خرابی سنسور می‌تواند باعث خطای کنترلر شود؟

بله. سنسور خراب یا سیم‌کشی معیوب می‌تواند سیگنال اشتباه به کنترلر ارسال کند و باعث ایجاد آلارم یا جلوگیری از استارت شود.

آیا بعد از تعمیر، کنترلر تست می‌شود؟

بله. کنترلر پس از تعمیر باید از نظر تغذیه، نمایشگر، ورودی‌ها، خروجی‌ها، ارتباط و عملکرد روی سیستم بررسی شود.

تفاوت MRS16 و NT MRS16 چیست؟

ComAp چند نسل از کنترلرهای MRS16 را عرضه کرده است. در سایت رسمی شرکت، InteliLite MRS 16 و InteliLite NT MRS 16 به‌عنوان محصولات مجزا معرفی شده‌اند؛ بنابراین برای تعمیر یا تهیه قطعه، بهتر است کد کامل روی پلاک دستگاه بررسی شود.

اهمیت تعمیر تخصصی کنترل پنل دیزل ژنراتور

کنترلر دیزل ژنراتور مستقیماً با عملکرد موتور، سنسورها، تجهیزات حفاظتی و سیستم تولید برق در ارتباط است.

به همین دلیل تعمیر آن باید با دقت انجام شود.

تعویض تصادفی قطعات یا حذف یک خطای حفاظتی ممکن است باعث شود ژنراتور در شرایط غیرایمن کار کند.

در تعمیر اصولی، ابتدا علت خرابی مشخص می‌شود، سپس بخش آسیب‌دیده تعمیر شده و در نهایت عملکرد تمام قسمت‌های مهم کنترلر بررسی می‌شود.

جمع‌بندی

COMAP MRS16 یکی از کنترلرهای شناخته‌شده در سیستم‌های دیزل ژنراتور است که برای کنترل، مانیتورینگ و حفاظت ژنراتور مورد استفاده قرار می‌گیرد.

این کنترلر می‌تواند اطلاعات مختلفی از موتور و ژنراتور دریافت کرده و براساس تنظیمات، فرمان‌های لازم را صادر کند.

خرابی کنترل پنل ممکن است باعث روشن نشدن دستگاه، عدم استارت موتور، نمایش خطا، از کار افتادن ورودی‌ها یا خروجی‌ها، ریست شدن، قطع ارتباط و نمایش اشتباه پارامترها شود.

در تعمیر تخصصی COMAP MRS16 ابتدا تغذیه و وضعیت ظاهری دستگاه بررسی شده و سپس برد الکترونیکی، مدارهای ورودی و خروجی، نمایشگر، مدار ارتباطی و سایر بخش‌های مرتبط مورد عیب‌یابی قرار می‌گیرند.

پس از تعمیر نیز کنترلر باید به‌صورت کامل تست شود تا عملکرد صحیح آن در شرایط واقعی دیزل ژنراتور تأیید شود.

اگر کنترلر COMAP MRS16 دچار مشکل در روشن شدن، نمایش اطلاعات، استارت ژنراتور، ورودی و خروجی‌ها، ارتباط یا خطاهای غیرعادی شده باشد، عیب‌یابی تخصصی می‌تواند علت اصلی خرابی را مشخص کرده و امکان تعمیر برد و بازگرداندن کنترلر به چرخه کار را فراهم کند.
