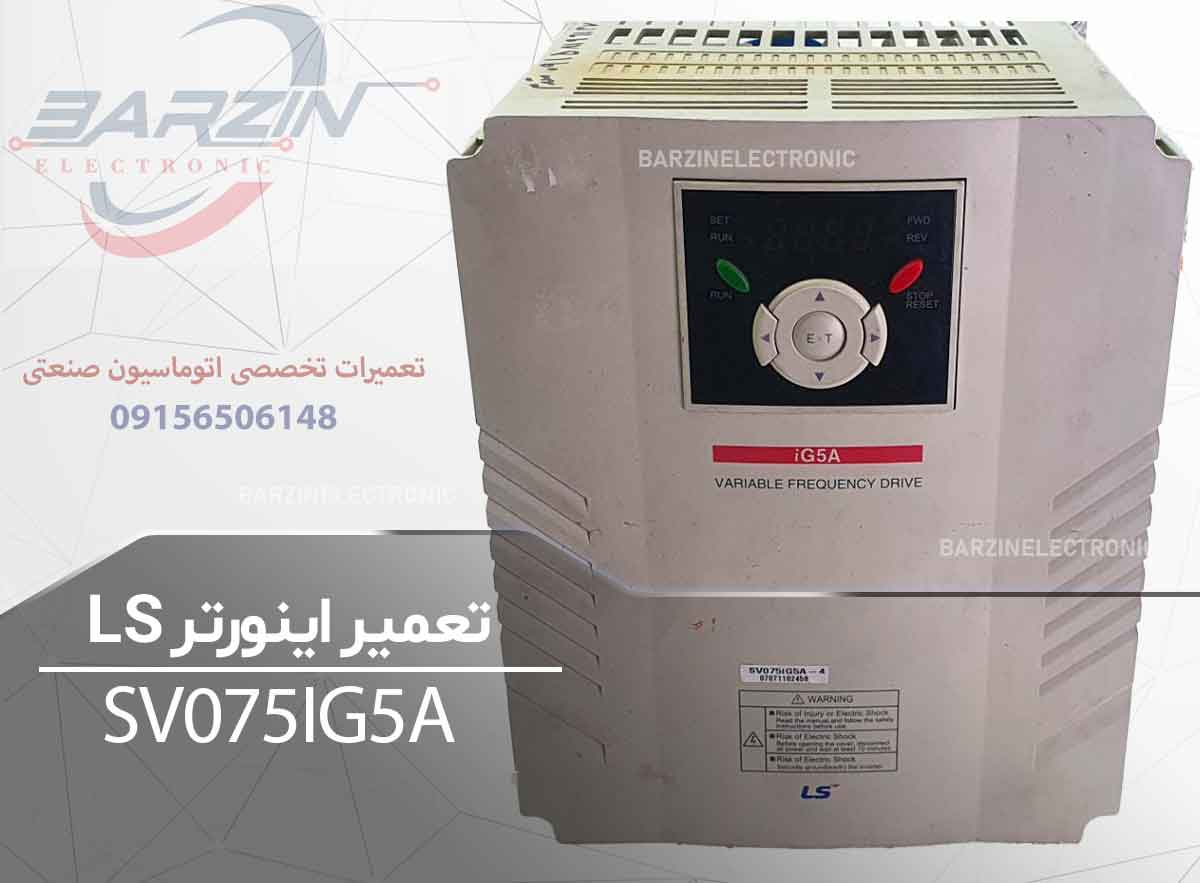

تعمیر اینورتر LS SV075iG5A | تعمیر تخصصی درایو LS Starvert iG5A

تعمیر اینورتر LS SV075iG5A از سری LS Starvert iG5A به صورت تخصصی در مجموعه برزین الکترونیک انجام شد. این دستگاه به دلیل روشن نشدن، خطای اضافه جریان، عدم راه‌اندازی موتور، خطای Over Voltage و قطع خروجی سه‌فاز برای تعمیر ارسال گردید. پس از بررسی اولیه مشخص شد بخش IGBT، برد قدرت، مدار تغذیه سوئیچینگ و برد کنترل دچار آسیب شده و نیاز به عیب‌یابی تخصصی دارد.

اینورترهای سری LS Starvert iG5A از پرکاربردترین درایوهای صنعتی در صنایع مختلف هستند و برای کنترل سرعت موتورهای القایی سه‌فاز طراحی شده‌اند. مدل SV075iG5A یک درایو 7.5 کیلوواتی است که از کنترل V/F و Sensorless Vector پشتیبانی می‌کند و در صنایع مختلف برای کنترل موتورهای صنعتی مورد استفاده قرار می‌گیرد.

معرفی اینورتر LS SV075iG5A

اینورتر LS SV075iG5A یکی از مدل‌های محبوب خانواده Starvert iG5A است که برای کاربردهای صنعتی متوسط و سنگین طراحی شده است.

ویژگی‌های مهم این دستگاه:

• توان 7.5 کیلووات
• کنترل V/F و Sensorless Vector
• فرکانس خروجی تا 400 هرتز
• دارای پورت RS485 و Modbus RTU
• حفاظت در برابر اضافه جریان و اضافه ولتاژ
• دارای ورودی و خروجی‌های آنالوگ و دیجیتال
• قابلیت کنترل گشتاور موتور
• مناسب برای کارکرد مداوم صنعتی

این سری دارای قابلیت تحمل اضافه بار تا 150 درصد جریان نامی برای 60 ثانیه است و از فناوری IGBT برای کنترل موتور استفاده می‌کند.

کاربردهای اینورتر LS Starvert iG5A

این درایو در صنایع مختلف مورد استفاده قرار می‌گیرد:

• نوار نقاله‌های صنعتی
• ماشین‌آلات بسته‌بندی
• دستگاه‌های CNC
• پمپ‌های صنعتی
• فن‌های صنعتی
• کمپرسورها
• صنایع غذایی
• خطوط تولید اتوماتیک
• صنایع فولاد
• تجهیزات انتقال مواد

علائم خرابی اینورتر LS SV075iG5A

در این پروژه علائم زیر مشاهده شد:

• روشن نشدن اینورتر
• نمایش خطای Over Current
• نمایش خطای Over Voltage
• خطای Ground Fault
• راه‌اندازی نشدن موتور
• قطع شدن خروجی سه‌فاز
• داغ شدن بیش از حد هیت‌سینک
• ریست شدن مکرر دستگاه
• سوختن فیوز ورودی
• خطای Communication
• توقف ناگهانی موتور

این مشکلات معمولاً به خرابی بخش قدرت، تغذیه یا مدار فرمان مربوط می‌شوند.

بررسی اولیه دستگاه

پس از دریافت دستگاه مراحل زیر انجام شد:

• تست ورودی برق سه‌فاز
• اندازه‌گیری ولتاژ DC Bus
• بررسی پل دیود ورودی
• تست IGBTها
• بررسی برد کنترل
• تست مدار تغذیه سوئیچینگ
• کنترل وضعیت فن خنک‌کننده
• بررسی خازن‌های DC Link

در این پروژه مشخص شد افزایش دمای تابلو برق و نوسانات برق صنعتی باعث آسیب به بخش قدرت شده است.

عیب‌یابی تخصصی اینورتر LS

برای شناسایی دقیق خرابی، مراحل زیر انجام شد:

1. تست مدار رکتیفایر ورودی
2. بررسی ولتاژ باس DC
3. تست IGBTهای خروجی
4. بررسی درایور گیت
5. تست مدار PWM
6. بررسی برد کنترل
7. تست حافظه پارامترها
8. کنترل ارتباط RS485

پس از انجام تست‌ها، قطعات معیوب شناسایی شدند.

تعمیر برد قدرت (Power Board)

برد قدرت اصلی‌ترین قسمت اینورتر است.

در این پروژه:

• تعویض IGBTهای آسیب‌دیده
• تست و تعویض دیودهای قدرت
• بررسی مدار اسنابر
• تعویض خازن‌های DC Link
• ترمیم مسیرهای آسیب‌دیده PCB
• تست خروجی سه‌فاز

پس از تعمیر، عملکرد خروجی دستگاه پایدار شد.

تعمیر مدار تغذیه سوئیچینگ

در بسیاری از خرابی‌های سری iG5A، مدار تغذیه داخلی دچار مشکل می‌شود.

اقدامات انجام شده:

• تعویض خازن‌های خشک شده
• تعمیر مدار PWM
• تعویض اپتوکوپلرها
• تست رگولاتورها
• کنترل ولتاژهای 5V و 24V
• رفع ناپایداری تغذیه

تعمیر برد کنترل و CPU

برد کنترل وظیفه پردازش تمامی فرمان‌ها را بر عهده دارد.

در این بخش:

• تست پردازنده اصلی
• بررسی حافظه داخلی
• تست ورودی و خروجی‌ها
• بررسی سیگنال‌های فرمان
• کنترل ارتباط Modbus
• بررسی خطاهای داخلی

پس از تعمیر، تمامی فرمان‌ها به درستی اجرا شدند.

خطاهای رایج اینورتر LS Starvert iG5A

برخی از خطاهای متداول این مدل عبارت‌اند از:

• Over Current
• Over Voltage
• Under Voltage
• Ground Fault
• Motor Overload
• Over Heat
• Communication Error
• Phase Loss
• Internal Fault

علت خرابی اینورتر LS SV075iG5A

نوسانات برق

باعث آسیب به IGBT و خازن‌های قدرت می‌شود.

تهویه نامناسب تابلو

افزایش دما موجب خرابی زودهنگام قطعات قدرت خواهد شد.

اضافه بار موتور

کارکرد طولانی در جریان‌های بالا باعث فشار بر مدار قدرت می‌شود.

گرد و غبار صنعتی

آلودگی روی بردها موجب افزایش دما و ایجاد اتصال کوتاه می‌شود.

استهلاک قطعات

خشک شدن خازن‌ها و فرسودگی قطعات الکترونیکی در طول زمان.

سرویس دوره‌ای اینورتر LS

برای افزایش عمر مفید دستگاه توصیه می‌شود:

• تمیزکاری داخلی هر 6 ماه
• بررسی عملکرد فن‌ها
• کنترل دمای تابلو
• تست خازن‌های باس DC
• بررسی جریان موتور
• تست IGBT
• بازبینی اتصالات قدرت
• کنترل خطاهای ثبت شده

تست نهایی پس از تعمیر

پس از پایان تعمیرات، تست‌های زیر انجام شد:

• تست روشن شدن بدون خطا
• تست خروجی سه‌فاز
• تست راه‌اندازی موتور
• تست عملکرد تحت بار
• تست دمای کاری
• تست جریان خروجی
• تست عملکرد طولانی‌مدت
• بررسی تمامی آلارم‌ها

در نهایت عملکرد صحیح دستگاه تأیید و برای بهره‌برداری آماده شد.

تعمیر تخصصی انواع اینورتر LS

در مجموعه برزین الکترونیک خدمات زیر انجام می‌شود:

• تعمیر اینورتر LS iG5A
• تعمیر اینورتر LS iS5
• تعمیر اینورتر LS G100
• تعمیر اینورتر LS H100
• تعمیر برد قدرت اینورتر
• تعمیر IGBT
• تعمیر برد کنترل درایو
• رفع انواع خطاهای اینورتر LS

سوالات متداول

هزینه تعمیر اینورتر LS SV075iG5A چقدر است؟

هزینه تعمیر پس از عیب‌یابی و مشخص شدن قطعات آسیب‌دیده اعلام می‌شود.

مدت زمان تعمیر چقدر است؟

معمولاً بین 2 تا 5 روز کاری.

آیا برد قدرت قابل تعمیر است؟

بله، در بسیاری از موارد برد قدرت و مدار IGBT قابل تعمیر هستند.

آیا دستگاه پس از تعمیر تست می‌شود؟

بله، تمامی دستگاه‌ها قبل از تحویل تحت تست کامل و تست زیر بار قرار می‌گیرند.

جمع‌بندی

تعمیر اینورتر LS SV075iG5A نیازمند دانش تخصصی در حوزه الکترونیک قدرت، درایوهای صنعتی و سیستم‌های کنترل موتور است. در این پروژه، دستگاه پس از عیب‌یابی کامل، تعمیر برد قدرت، مدار تغذیه، درایور IGBT و برد کنترل، تحت تست کامل قرار گرفت و با عملکرد پایدار آماده تحویل شد.
